144.38 m²
parterowy+poddasze
1 stanowisko
murowany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

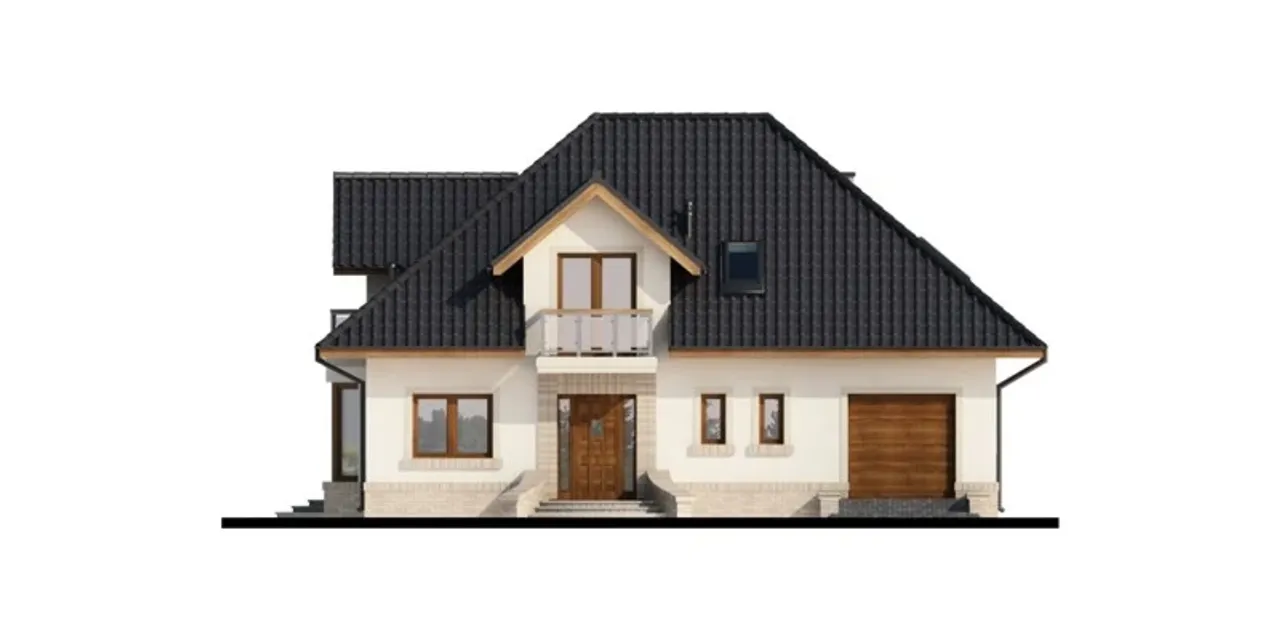

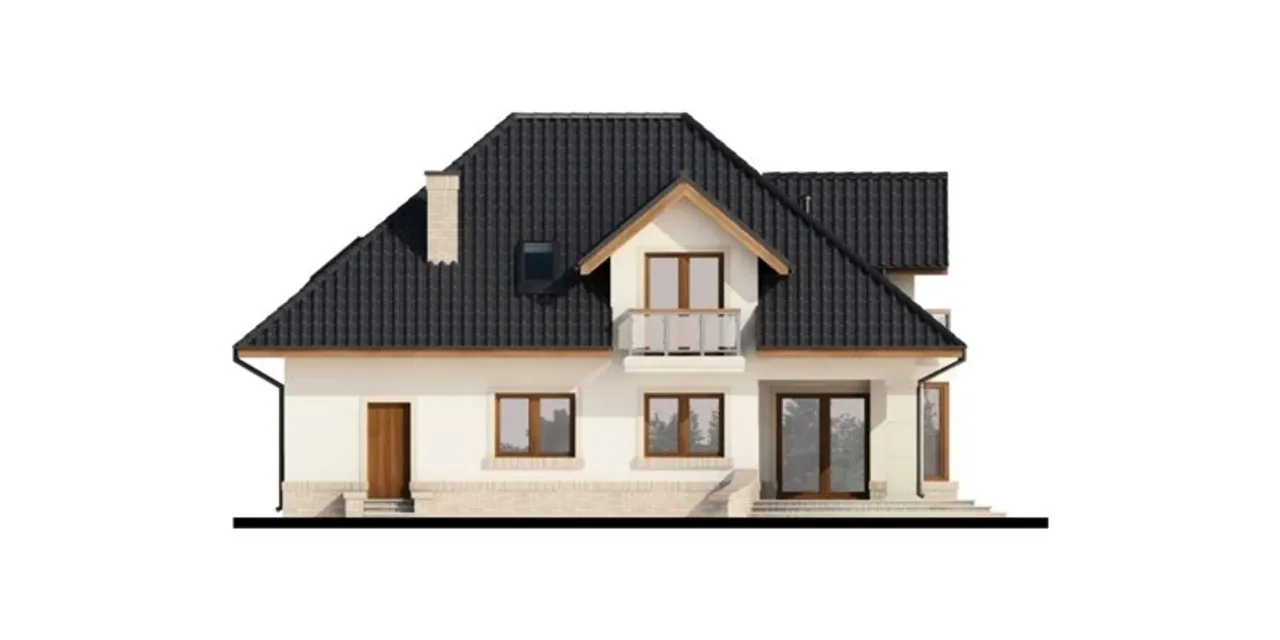

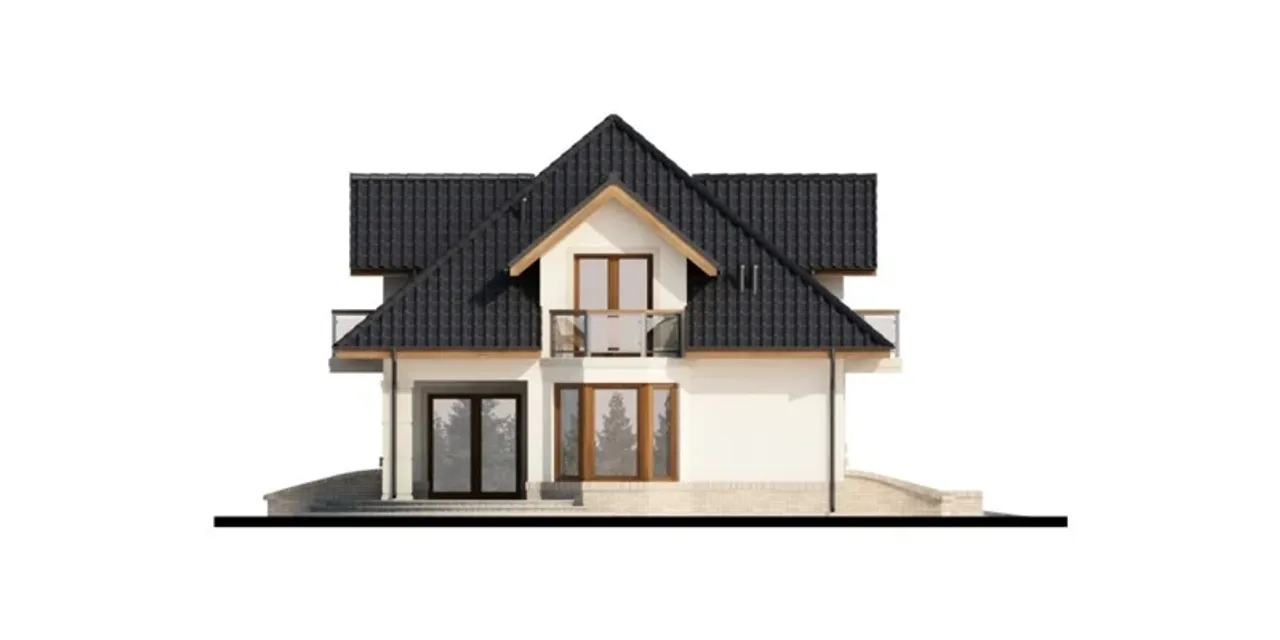

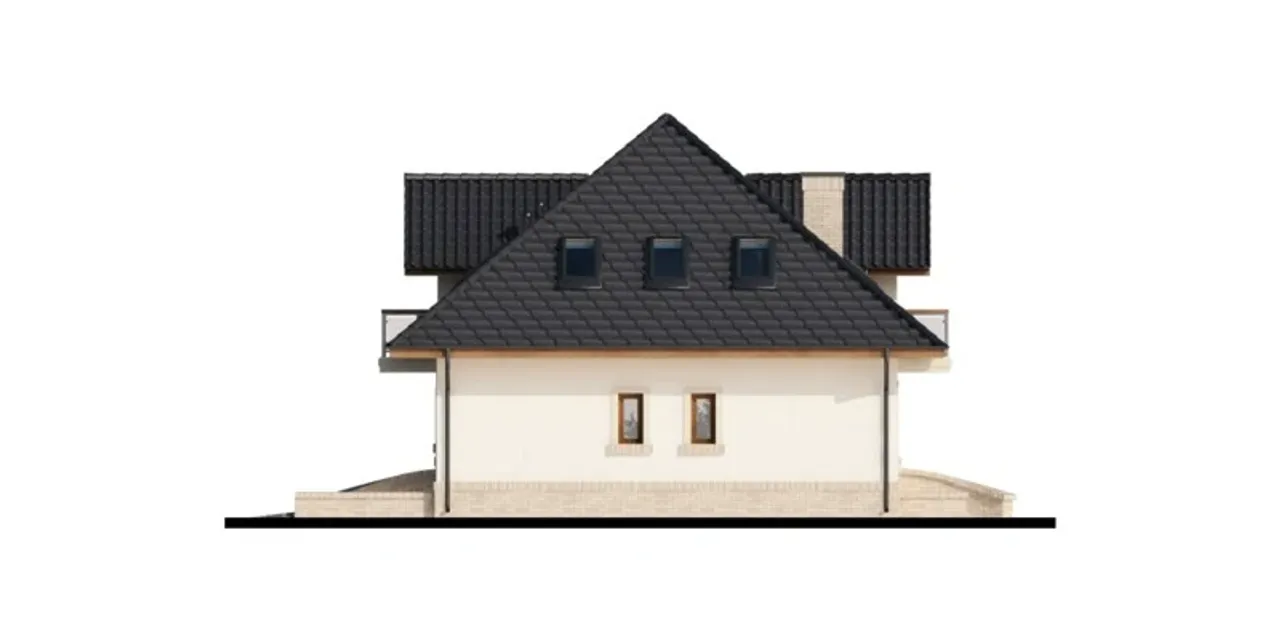

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

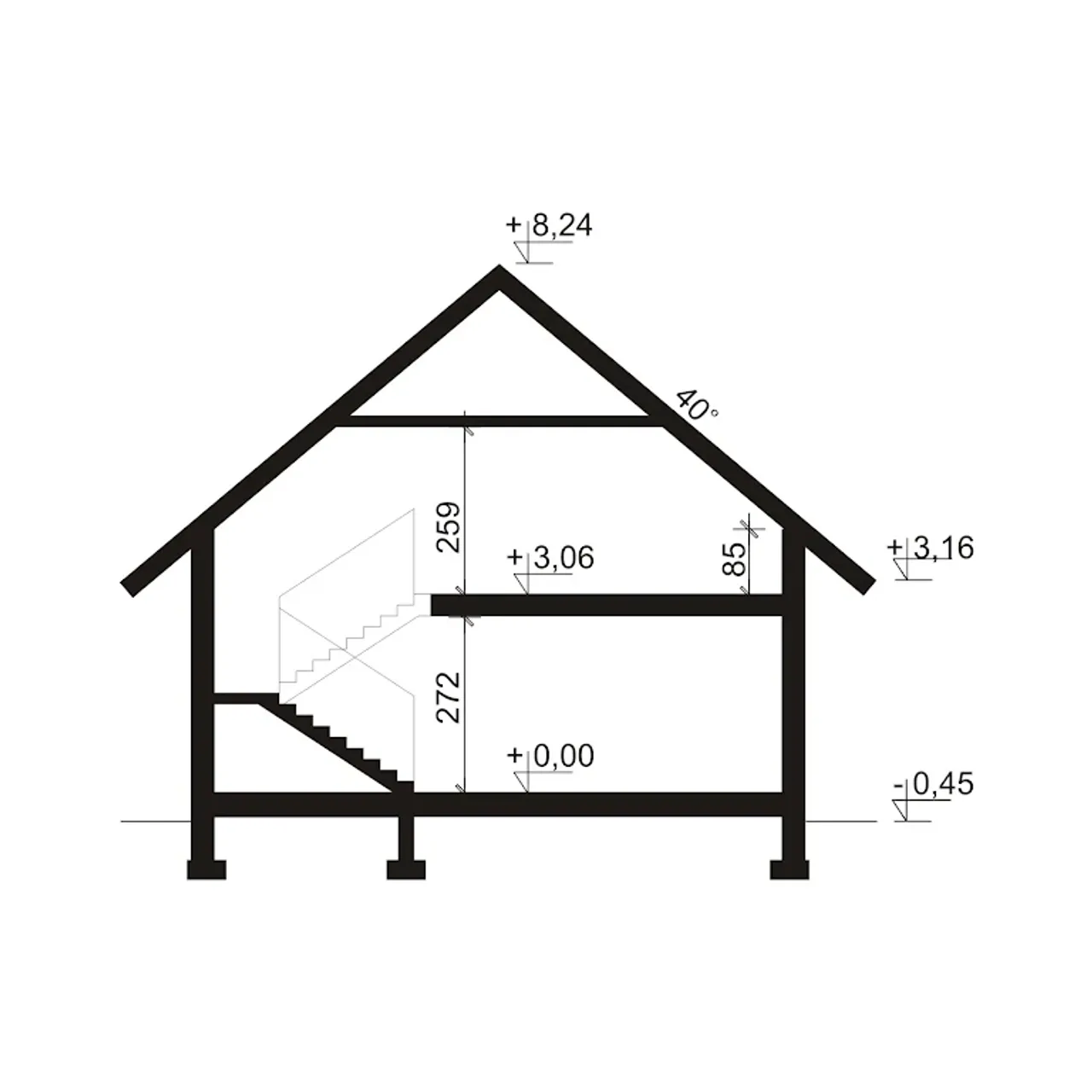

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania
W części technicznej znajdują się:
1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna
2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie
3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna
Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

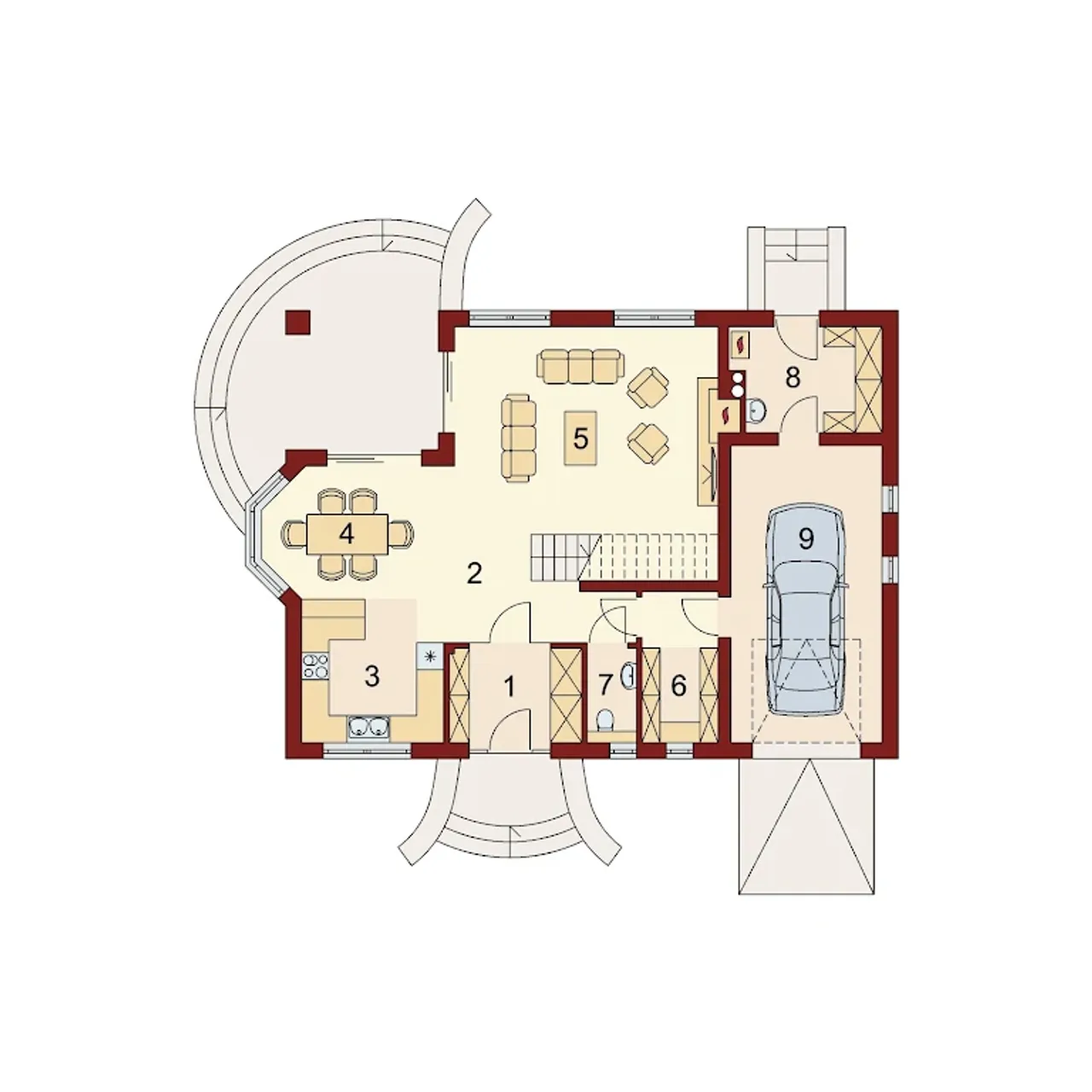

| 1. Wiatrołap | 6,06 m² |
| 2. Hall | 6,53 m² |
| 3. Kuchnia | 10,26 m² |
| 4. Jadalnia | 11,79 m² |
| 5. Salon | 28,55 m² |
| 6. Spiżarnia | 5,56 m² |
| 7. Wc | 2,23 m² |
| 8. Pom.gosp. | 7,39 m² |
| 9. Garaż | 21,97 m² |

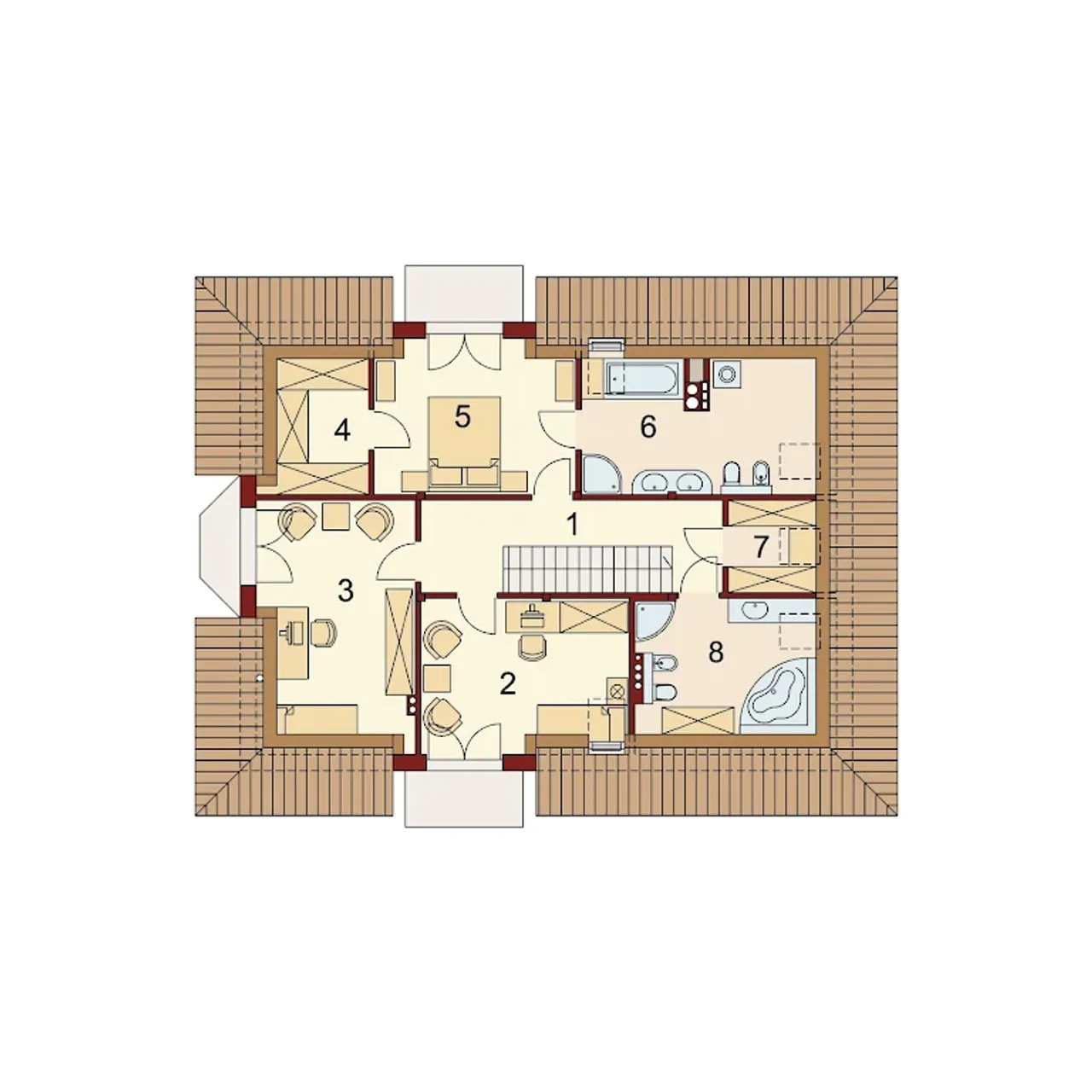

| 1. Hall | 9,14 (9,65) m² |
| 2. Pokój | 13,24 (15,94) m² |
| 3. Pokój | 13,69 (19,73) m² |
| 4. Garderoba | 3,44 (8,56) m² |
| 5. Pokój | 13,36 (15,42) m² |
| 6. łazienka/pralnia | 10,22 (18,59) m² |
| 7. Garderoba | 2,48 (4,86) m² |
| 8. łazienka | 7,53 (15,13) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu MINOS
| Ilość pokoi 4 |
| Pow. użytkowa 144.38 m² |
| Powierzchnia zabudowy 138.08 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 1 stanowisko |
| Technologia murowany |

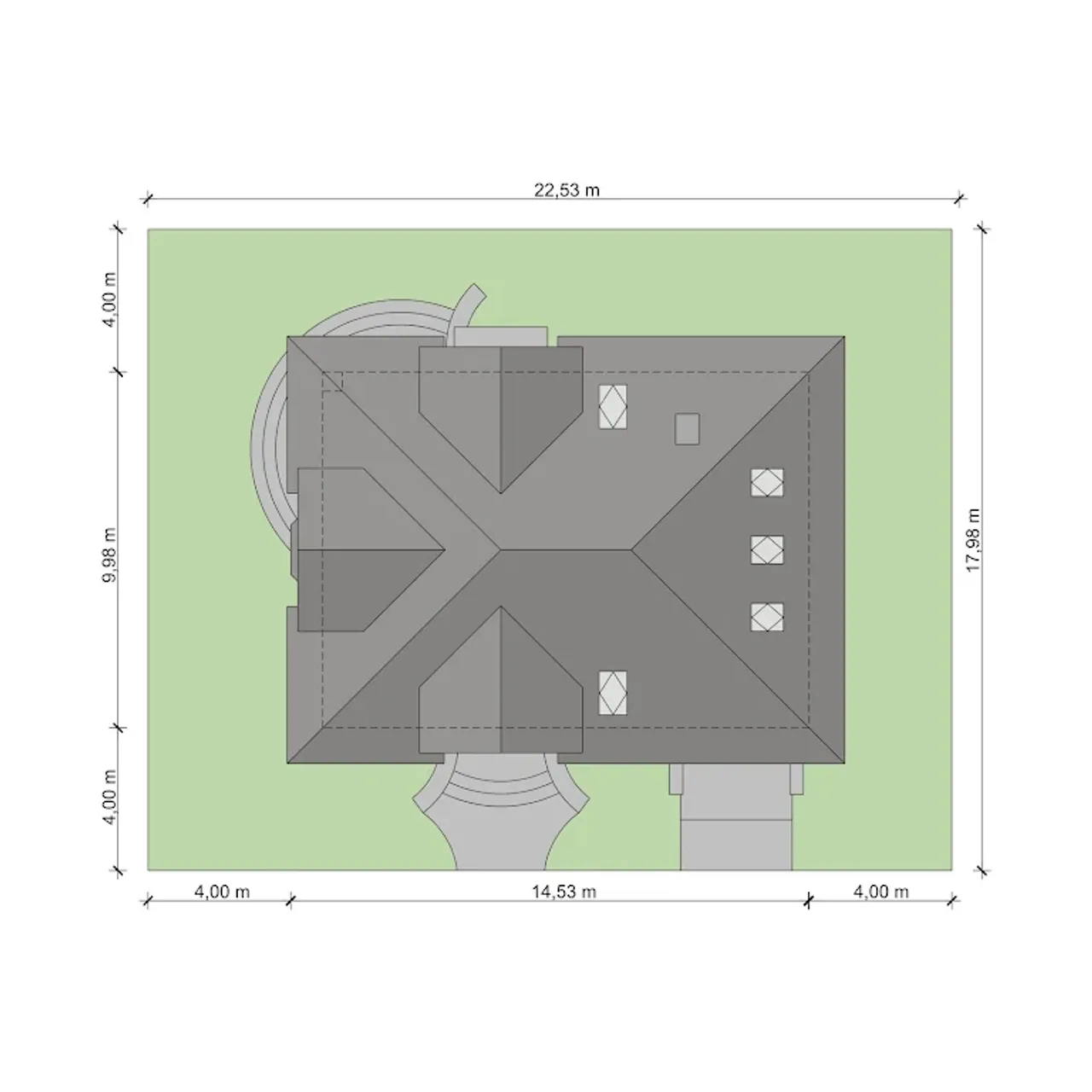

| Szerokość działki 22.53 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Szerokość budynku 14.53 m |
| Kotłownia duża kotłownia |
| Kąt nachylenia dachu 40 ° |
| Kalenica równoległa do drogi |
| Długość budynku 9.98 m |
| Piwnica bez podpiwniczenia |
| Funkcje dodatkowe z lukarnami |
| Kubatura 530.56 m³ |
| Rodzaj garażu w bryle |
| Powierzchnia dachu 251.89 m² |
| Rodzaj dachu wielospadowy |
| Długość działki 17.98 m |
| Wysokość budynku 8.69 m |
| Przechowywanie w kuchni spiżarnia |
| Bryła budynku prosta bryła |
| Liczba łazieniek 2 |
| Styl budynku tradycyjny |
| Kominek kominek w projekcie |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Ilość pokoi 4 |
| Powierzchnia zabudowy 138.08 m² |
| Garaż 1 stanowisko |
| Szerokość działki 22.53 m |
| Typ domu jednorodzinny całoroczny |
| Kotłownia duża kotłownia |
| Kalenica równoległa do drogi |
| Piwnica bez podpiwniczenia |
| Kubatura 530.56 m³ |
| Powierzchnia dachu 251.89 m² |
| Długość działki 17.98 m |
| Przechowywanie w kuchni spiżarnia |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Pow. użytkowa 144.38 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Szerokość budynku 14.53 m |
| Kąt nachylenia dachu 40 ° |
| Długość budynku 9.98 m |
| Funkcje dodatkowe z lukarnami |
| Rodzaj garażu w bryle |
| Rodzaj dachu wielospadowy |
| Wysokość budynku 8.69 m |
| Bryła budynku prosta bryła |
| Styl budynku tradycyjny |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
