102.8 m²

parterowy+poddasze

1 stanowisko

murowany

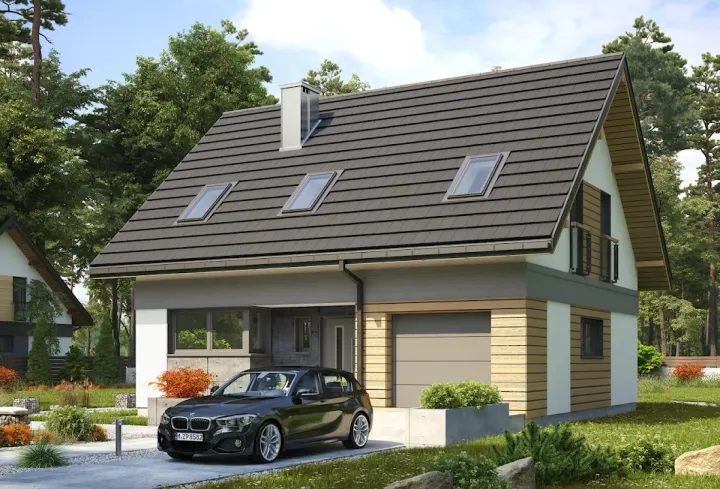

Gotowy projekt domu Mateo Alfa

ID: 25134

4212 2025-11-20

TANIEJ 278 zł do 14.11.2025

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

4212 zł

(4490 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 4212 zł

4212 2025-11-20

Promocja GRATISOWA do 14.11.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
✓ Czas na zwrot:30 dni

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

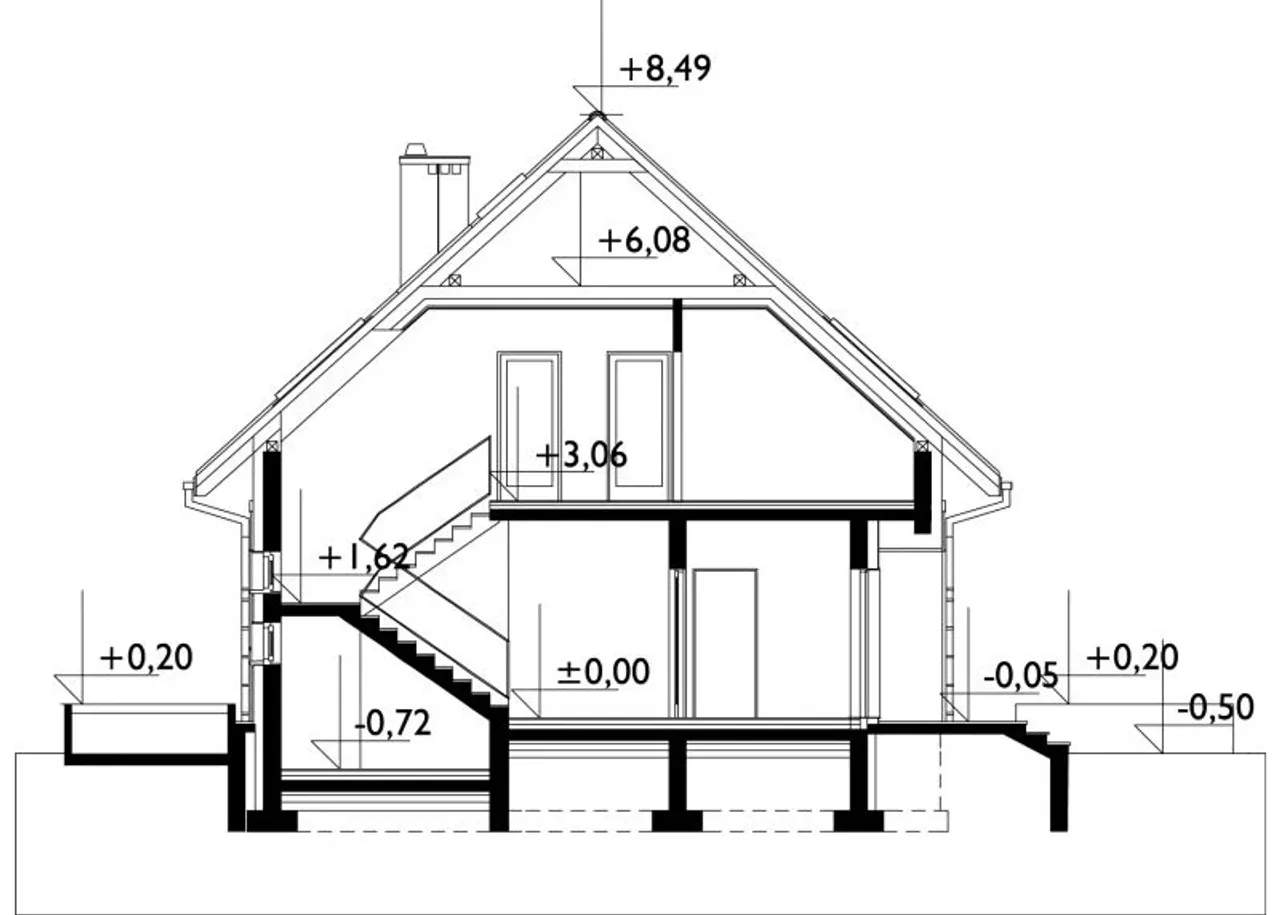

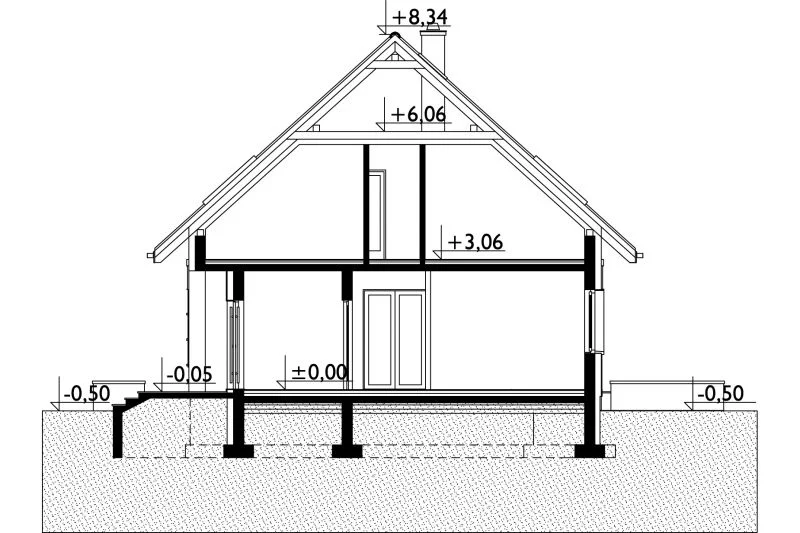

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4212.00zł

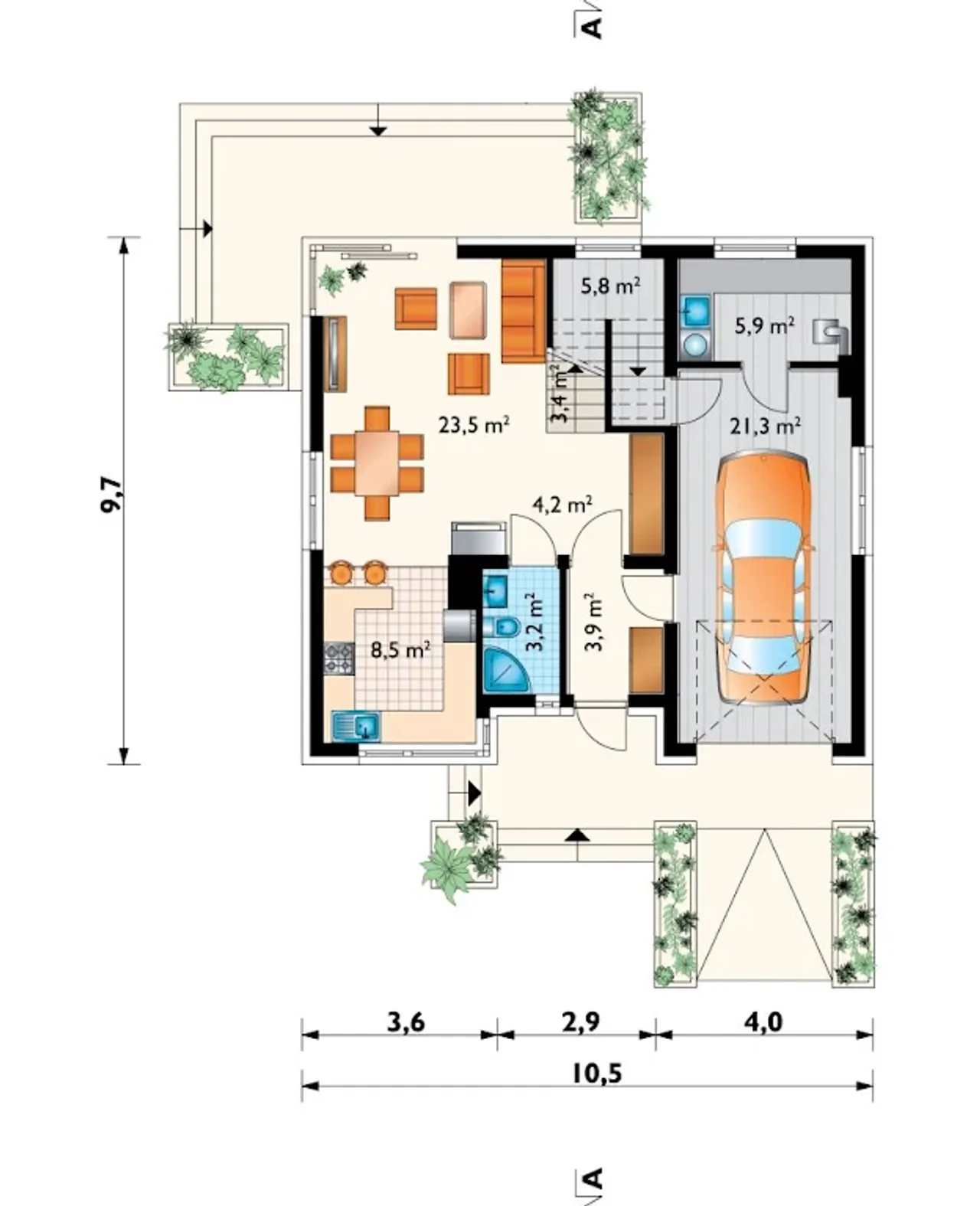

Rzuty gotowego projektu domu Mateo Alfa

1. Garaż	21,30 m²
2. Hol	4,20 m²
3. Klatka schodowa	3,40 m²
4. Kotłownia	5,90 m²
5. Kuchnia	8,50 m²
6. łazienka	3,20 m²
7. Pokój dzienny + jadalnia	23,50 m²
8. Schowek	5,80 m²
9. Sień	3,90 m²

Pobieram bezpłatne rysunki szczegółowe

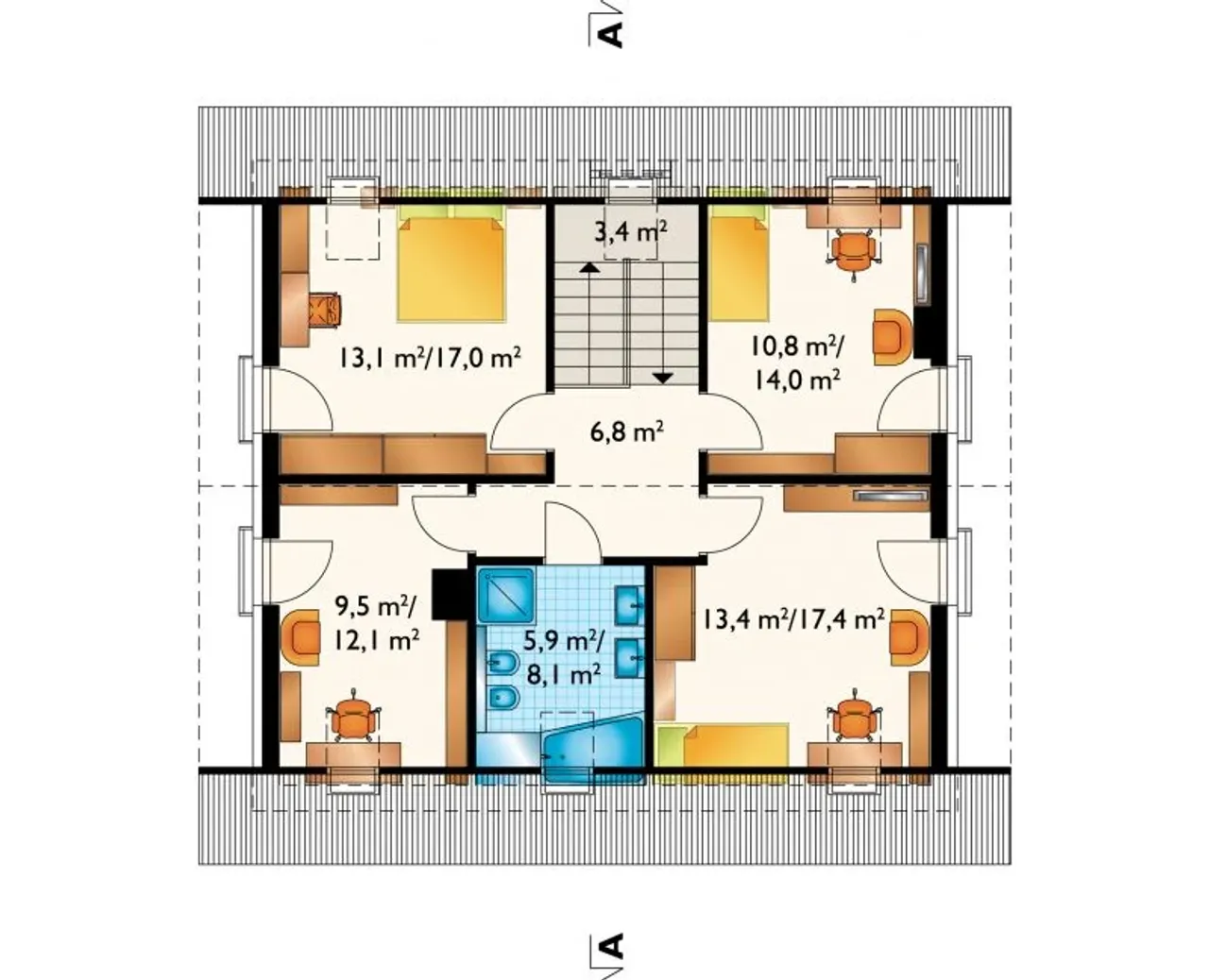

1. Klatka schodowa	3,40 (3,40) m²
2. łazienka	5,90 (8,10) m²
3. Pokój	13,10 (17,00) m²
4. Pokój	10,80 (14,00) m²
5. Pokój	9,50 (12,10) m²
6. Pokój	13,40 (17,40) m²
7. Przedpokój	6,80 (6,80) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Mateo Alfa

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Mateo Alfa

Parametry Techniczne gotowego projektu domu Mateo Alfa

Ilość pokoi 5

Pow. użytkowa 102.8 m²

Powierzchnia zabudowy 101.7 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

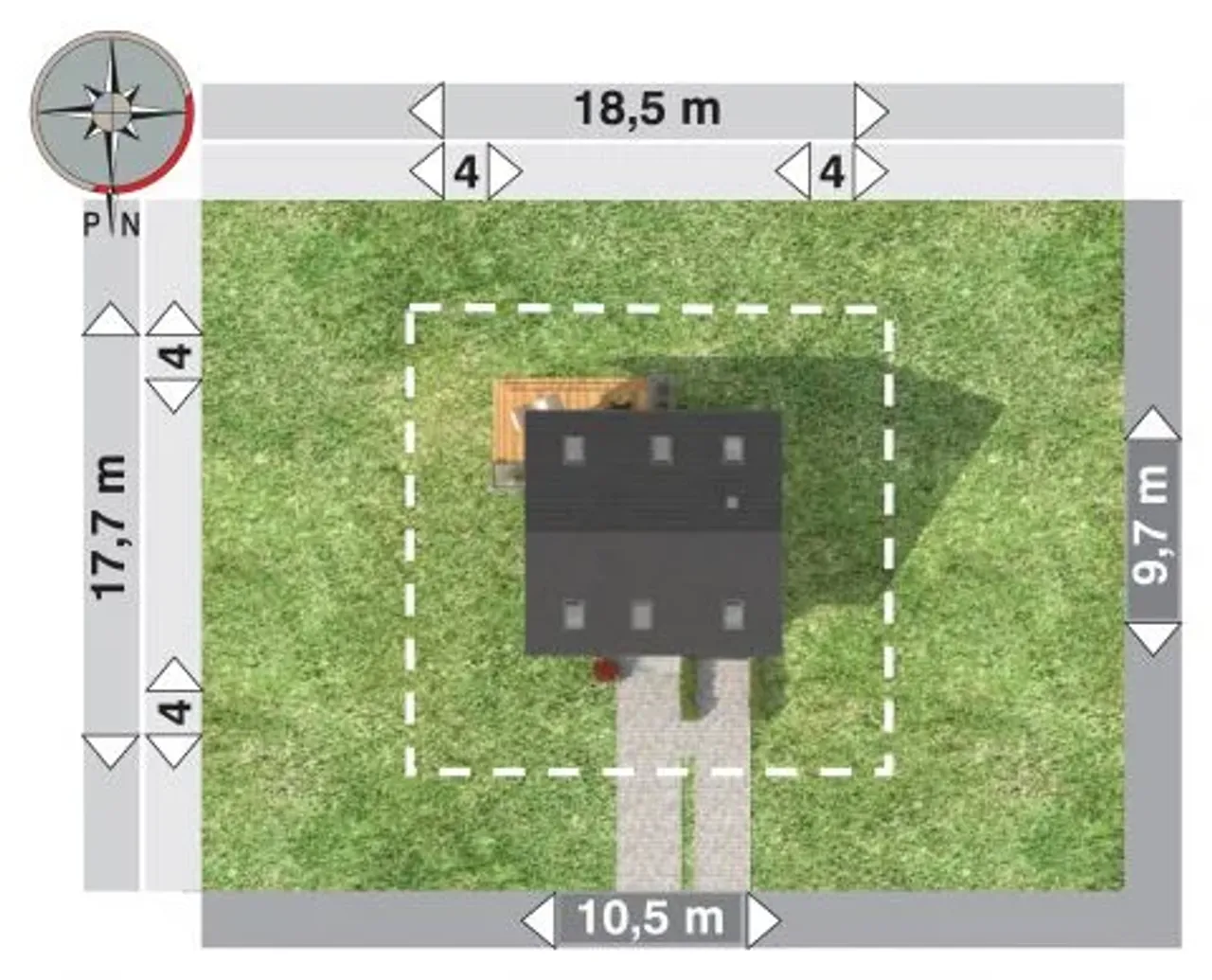

Szerokość działki 18.5 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Liczba łazieniek 2

Strop żelbetowy

Szerokość budynku 10.5 m

Kominek kominek w projekcie

Kąt nachylenia dachu 42 °

Kalenica równoległa do drogi

Długość budynku 9.7 m

Piwnica bez podpiwniczenia

Kubatura 644.6 m³

Rodzaj garażu w bryle

Powierzchnia dachu 174.5 m²

Rodzaj dachu dwuspadowy

Długość działki 17.7 m

Wysokość budynku 9 m

Bryła budynku prosta bryła

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 5

Powierzchnia zabudowy 101.7 m²

Garaż 1 stanowisko

Szerokość działki 18.5 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 2

Szerokość budynku 10.5 m

Kąt nachylenia dachu 42 °

Długość budynku 9.7 m

Kubatura 644.6 m³

Powierzchnia dachu 174.5 m²

Długość działki 17.7 m

Bryła budynku prosta bryła

Pow. użytkowa 102.8 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Strop żelbetowy

Kominek kominek w projekcie

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Rodzaj garażu w bryle

Rodzaj dachu dwuspadowy

Wysokość budynku 9 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Mateo Alfa

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: Beton komórkowy SOLBET gr. 24 cm + styropian TERMOORGANIKA gr. 15cm.
Ściany wewnętrzne: konstrukcyjne:Beton komórkowy SOLBET gr. 24 cm działowe: beton komórkowy SOLBET gr.12 cm.
Strop: żelbetowy.
Konstrukcja dachu: drewniana krokwiowa.
Rodzaj schodów: żelbetowe.
Typ ogrzewania: kocioł na gaz.
Wykończenie: Pokrycie dachu: dachówka ceramiczna.
Elewacja: tynki firmy SICHER BAUTECHNIK.

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

Czy mogę wprowadzić zmiany w projekcie?

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu Mateo Alfa

Dodatki możesz kupić razem z projektem lub dokupić po czasie

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

Zachęcamy do zakupu dodatkowego egzemplarza dokumentacji projektowej. Posiadanie więcej niż jednego egzemplarza często okazuje się przydatne, szczególnie po złożeniu projektu do urzędu, kiedy potrzebny jest łatwy dostęp do dokumentacji. Dodatkowy egzemplarz projektu przydaje się architektowi adaptującemu, projektantowi wnętrz oraz ekipie budowlanej. Może być też użyteczny do oszacowania kosztów i planowania budowy. Oferujemy atrakcyjną cenę, co sprawia, że warto rozważyć jego zakup już na etapie kupna projektu, aby zaoszczędzić czas i uniknąć opóźnień w realizacji domu. Dodatkowy egzemplarz obejmuje projekt architektoniczno-budowlany i techniczny. Pamiętaj, że dodatkowy egzemplarz dostępny jest tylko dla klientów zamawiających nowy projekt lub dokupujących dodatek do już posiadanego. Można kupić maksymalnie jeden dodatkowy egzemplarz.
