Gotowy projekt domu Martyna (ID: 25133)

135.4 m²

parterowy

2 stanowiska

murowany

4890 2025-11-24

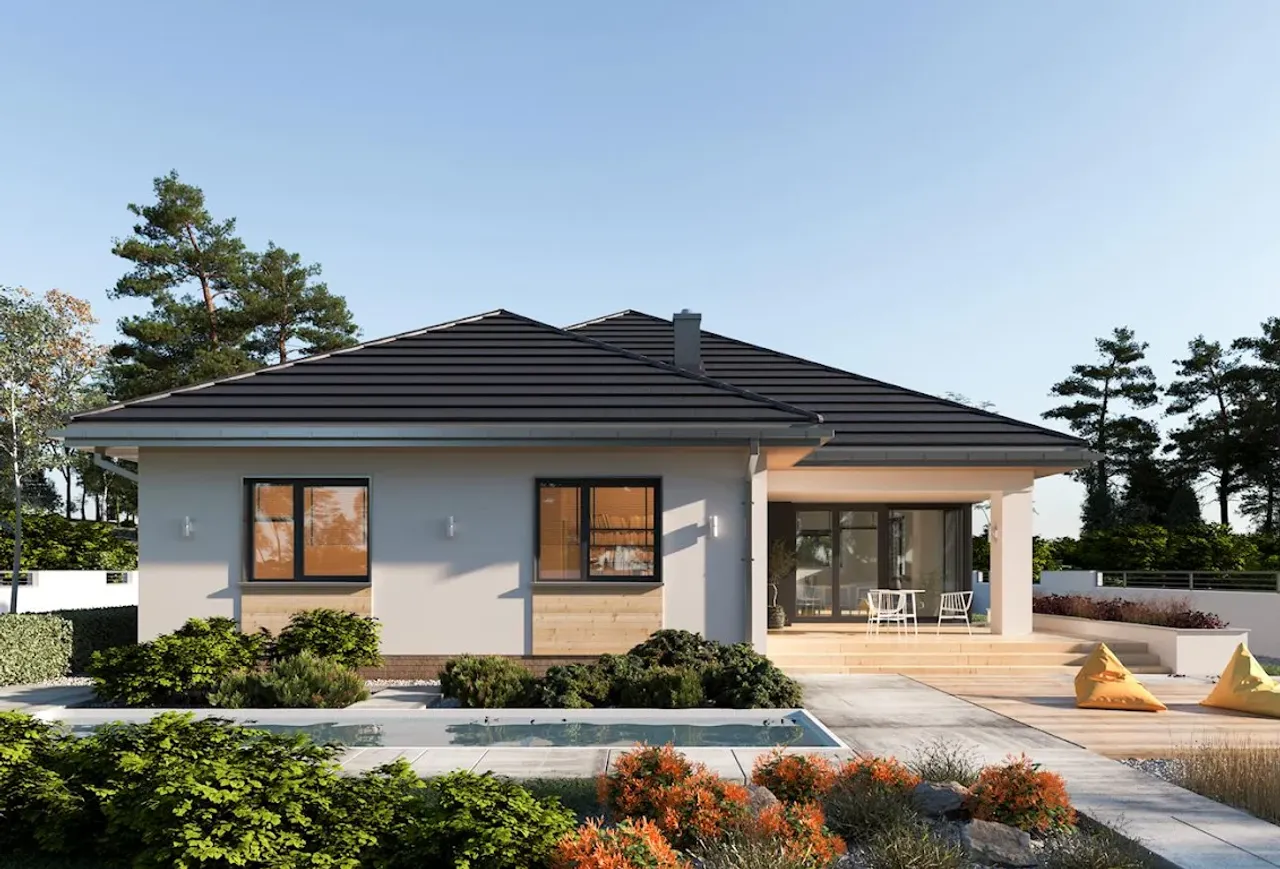

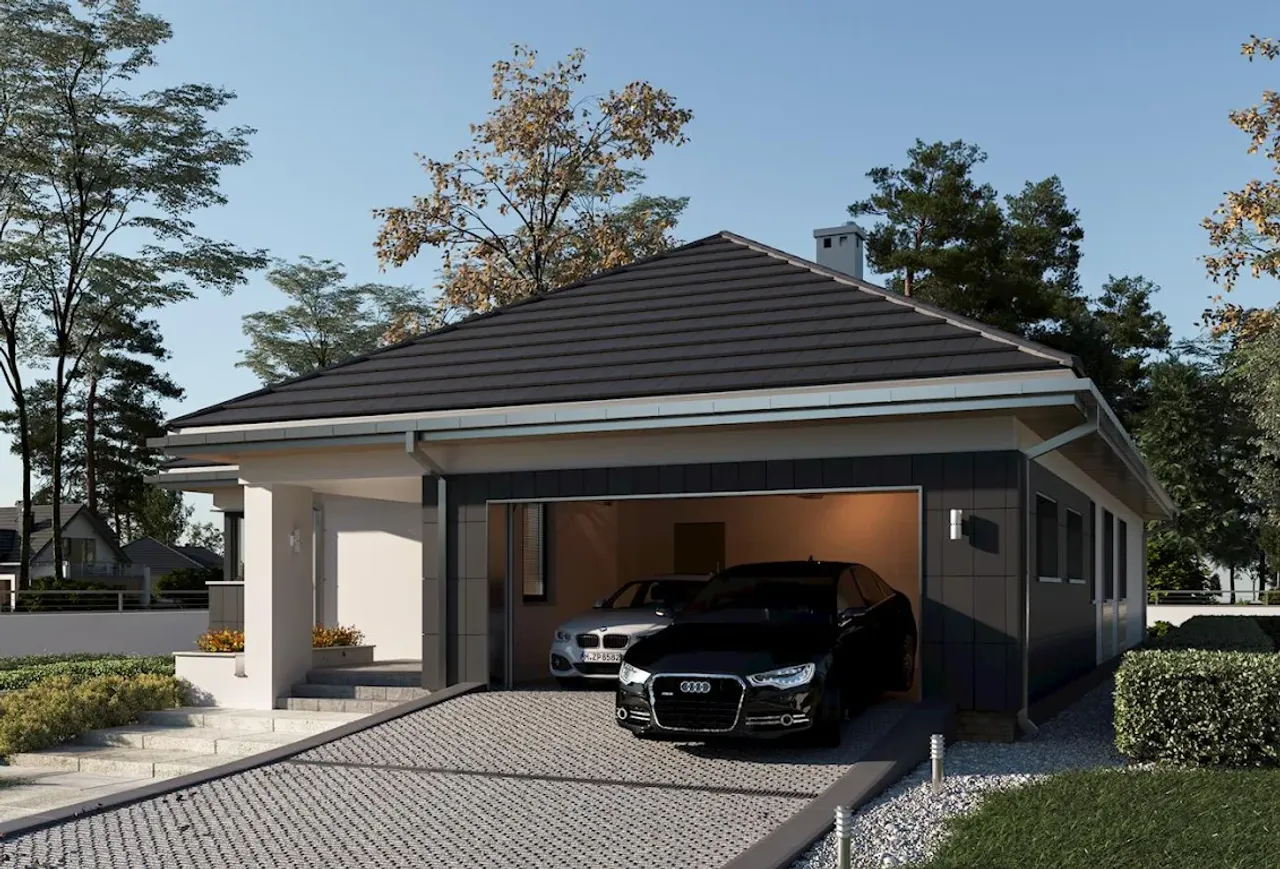

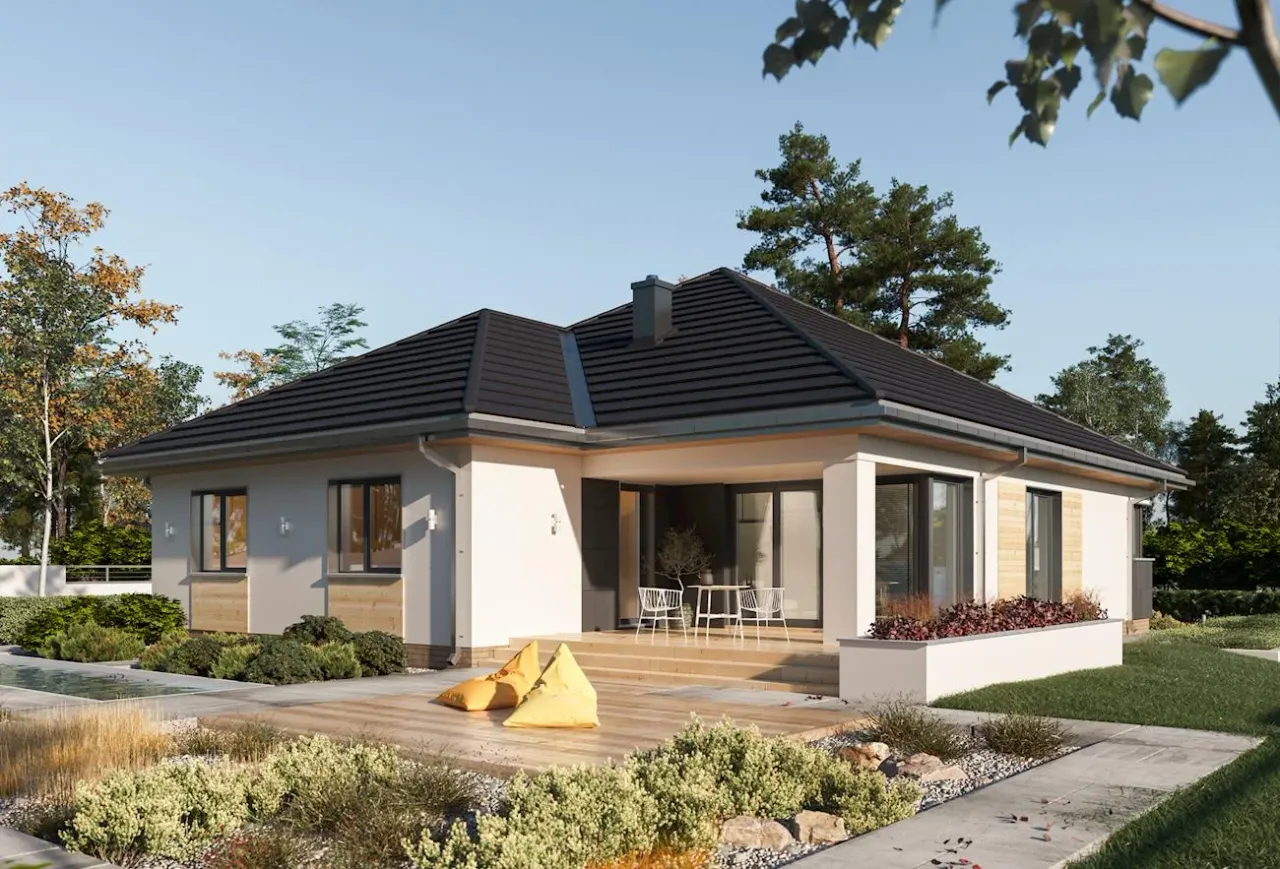

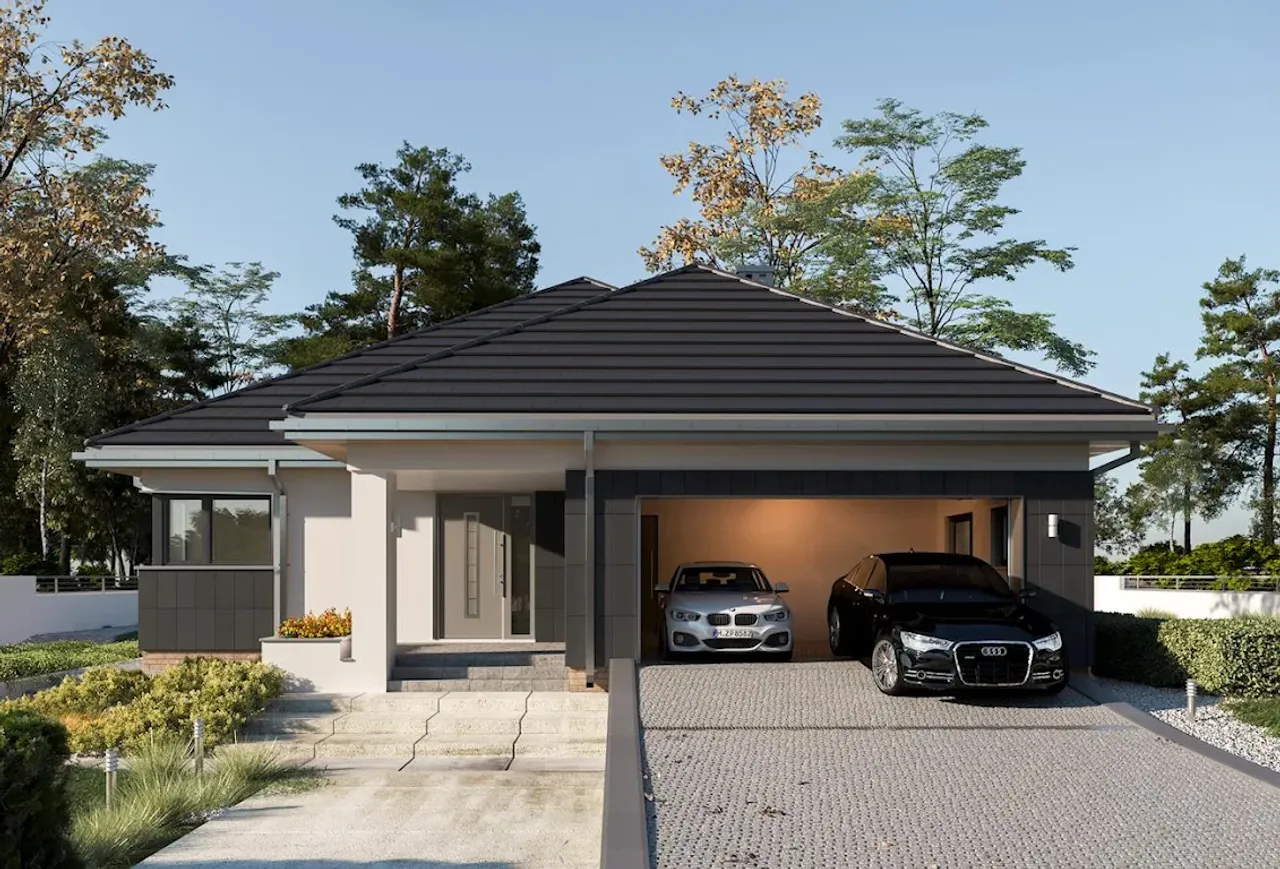

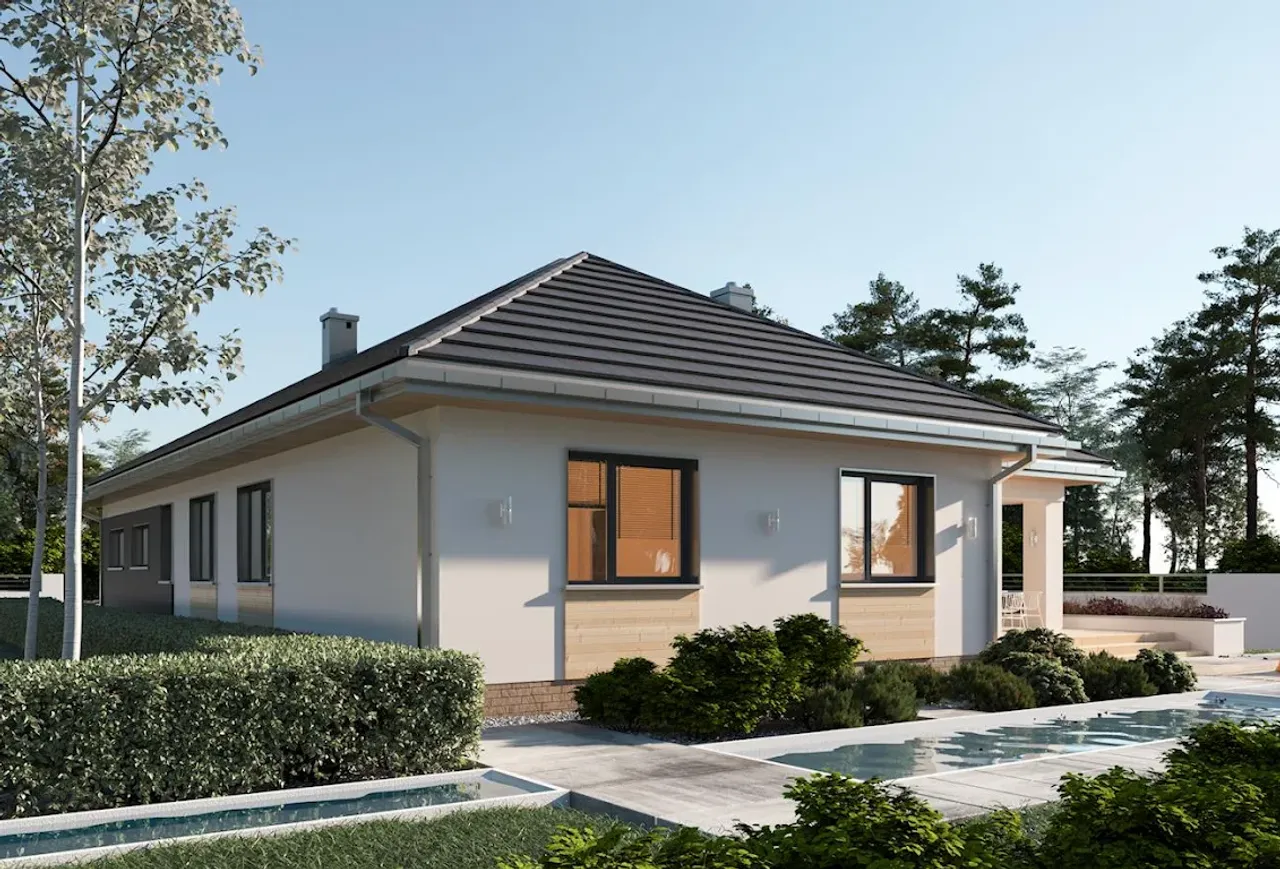

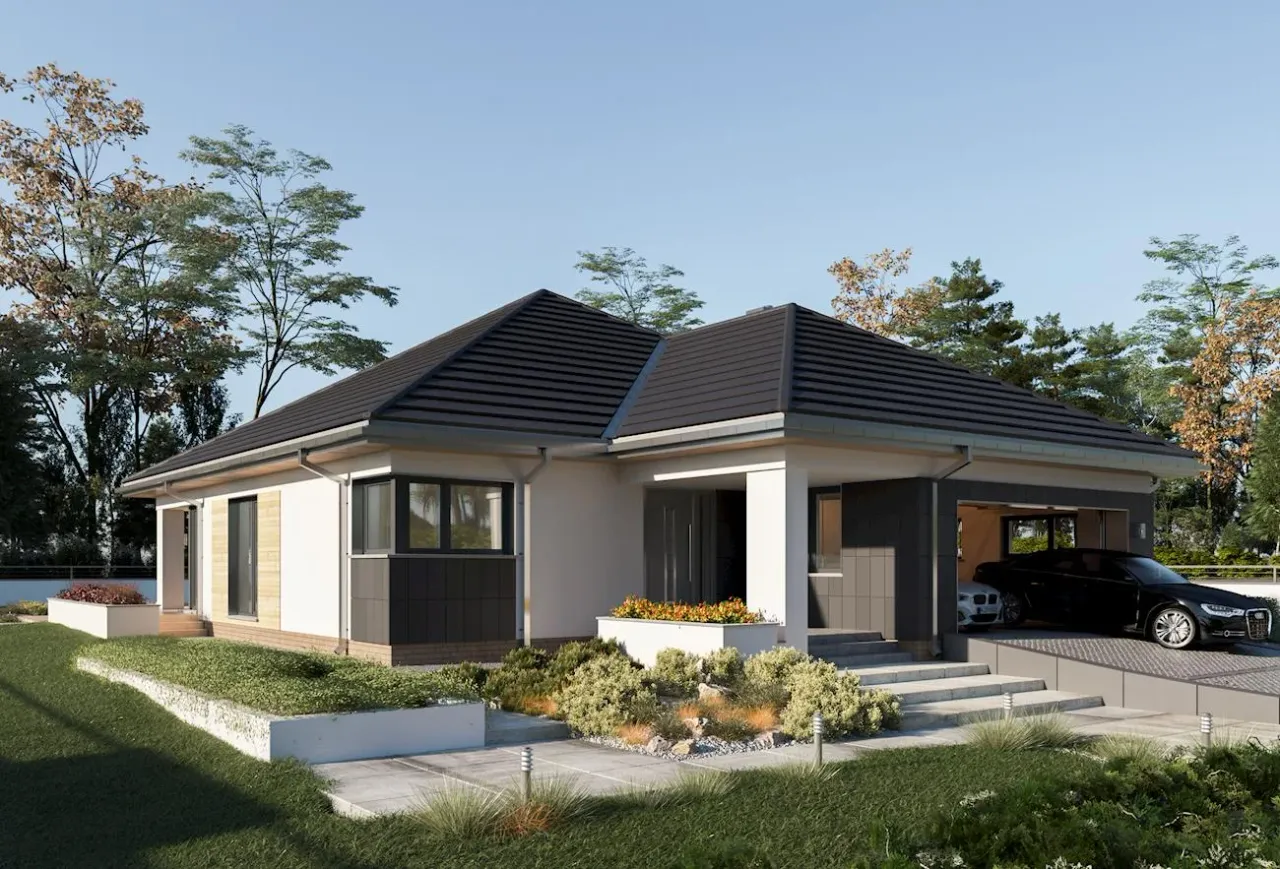

Martyna - 135.4m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

4890 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

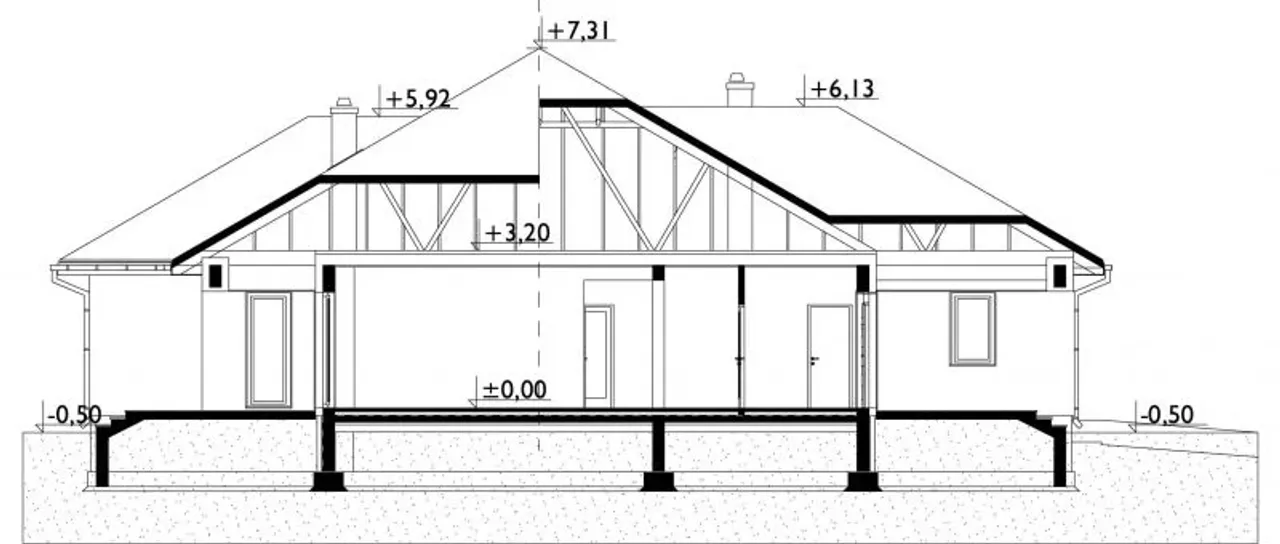

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

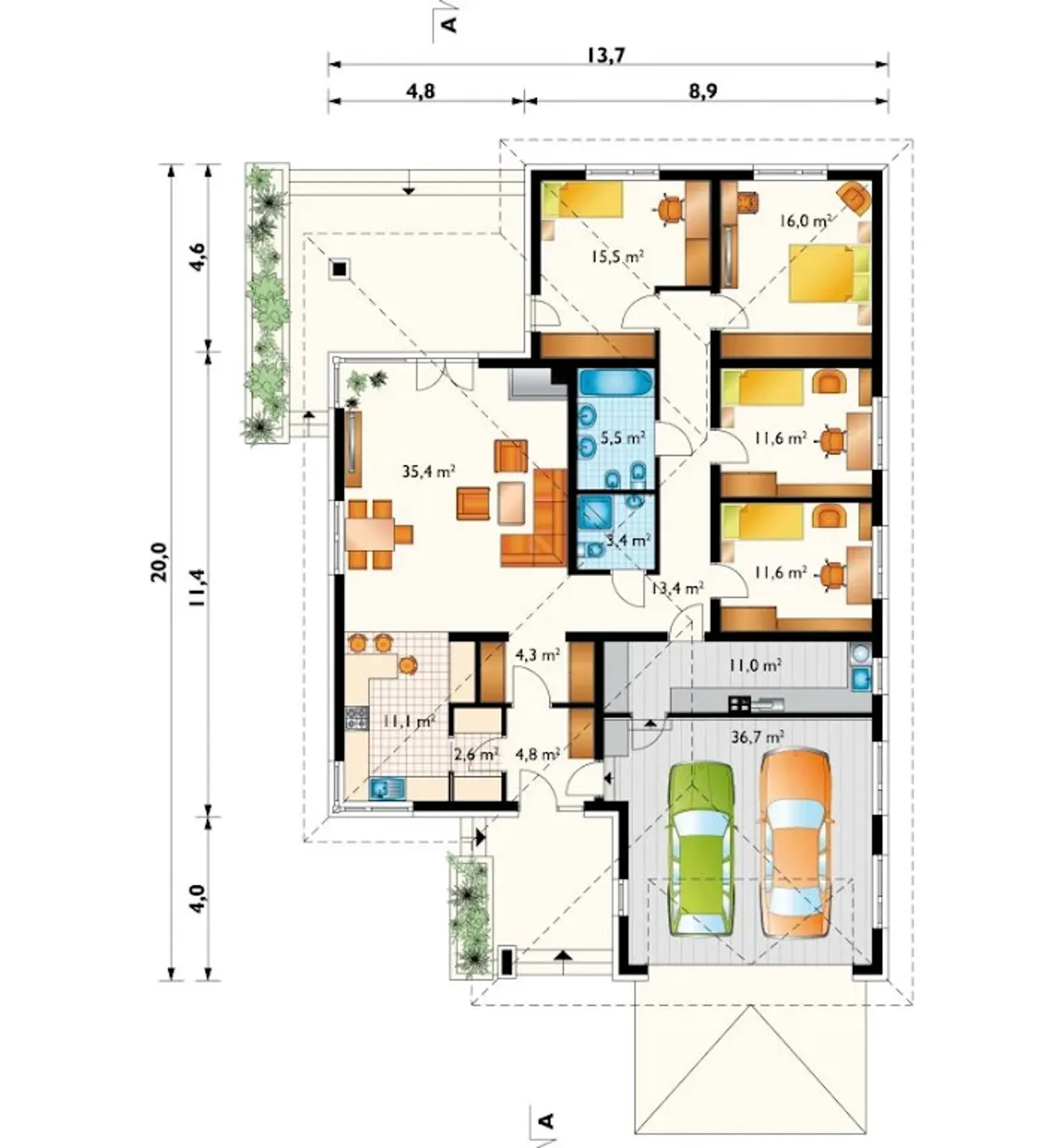

Rzuty gotowego projektu domu Martyna

1. Garaż	36,70 m²
2. Hol	4,30 m²
3. Kotłownia	11,00 m²
4. Kuchnia	11,10 m²
5. łazienka	5,50 m²
6. łazienka	3,40 m²
7. Pokój	11,60 m²
8. Pokój	11,60 m²
9. Pokój	15,50 m²
10. Pokój	16,00 m²
11. Pokój dzienny	35,40 m²
12. Przedpokój	13,40 m²
13. Spiżarka	2,60 m²
14. Wiatrołap	4,80 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Martyna

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Martyna

Parametry Techniczne gotowego projektu domu Martyna

Ilość pokoi 5

Pow. użytkowa 135.4 m²

Powierzchnia zabudowy 223.8 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

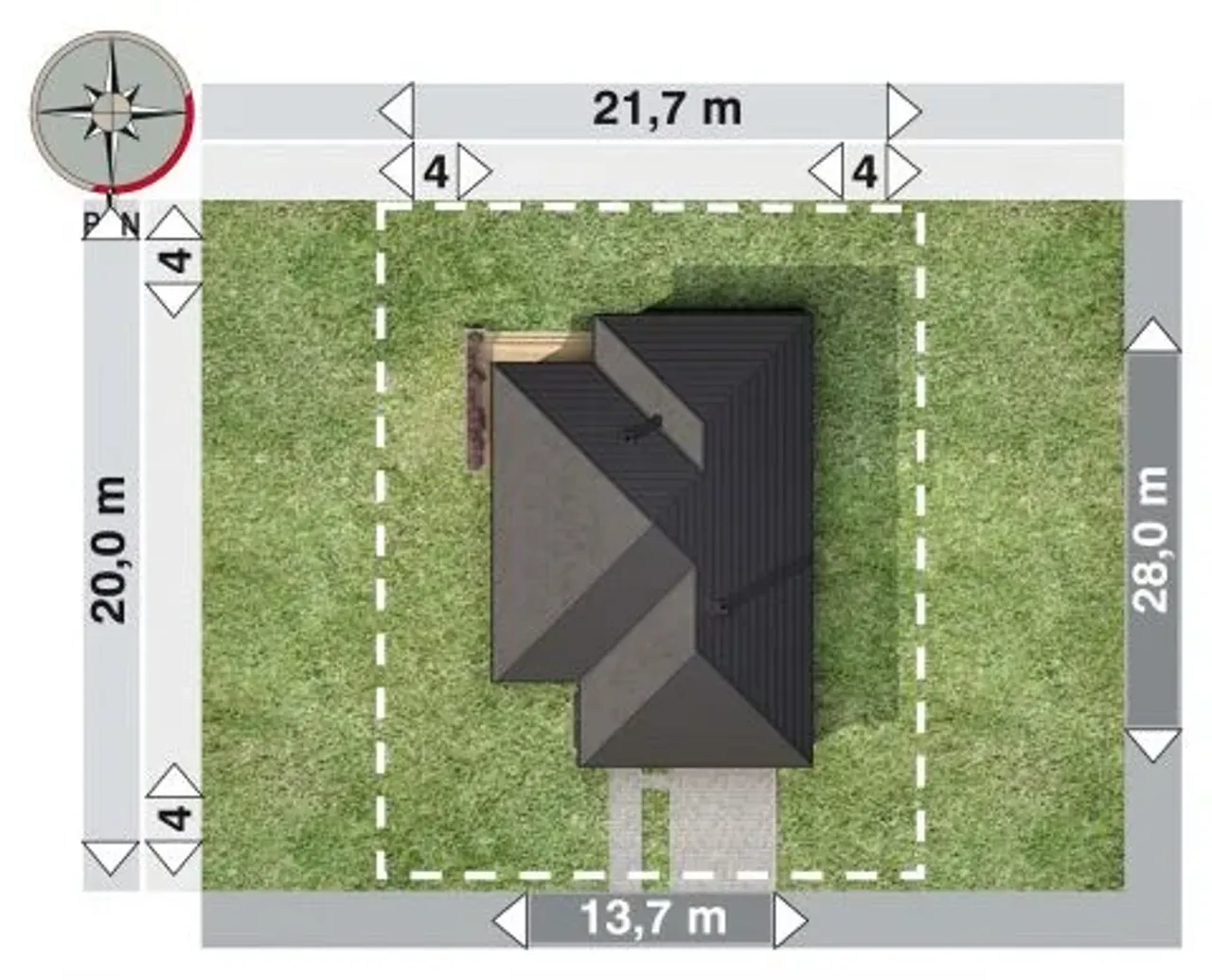

Szerokość działki 21.7 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Piwnica bez podpiwniczenia

Kalenica bez znaczenia

Kubatura 1071.7 m³

Rodzaj dachu wielospadowy

Wysokość budynku 7.8 m

Przechowywanie w kuchni spiżarnia

Długość działki 28 m

Bryła budynku plan litery T

Styl budynku nowoczesny

Liczba łazieniek 2

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Szerokość budynku 13.7 m

Kotłownia duża kotłownia

Strop drewniany

Długość budynku 20 m

Rodzaj garażu z przodu

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 223.8 m²

Garaż 2 stanowiska

Szerokość działki 21.7 m

Typ domu jednorodzinny całoroczny

Kalenica bez znaczenia

Rodzaj dachu wielospadowy

Przechowywanie w kuchni spiżarnia

Bryła budynku plan litery T

Liczba łazieniek 2

Kąt nachylenia dachu 30 °

Kotłownia duża kotłownia

Długość budynku 20 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 135.4 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Piwnica bez podpiwniczenia

Kubatura 1071.7 m³

Wysokość budynku 7.8 m

Długość działki 28 m

Styl budynku nowoczesny

Kominek kominek w projekcie

Szerokość budynku 13.7 m

Strop drewniany

Rodzaj garażu z przodu

Nasze prawdziwe opinie z Google

Opis projektu domu Martyna

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: beton komórkowy SOLBET gr. 24 cm + styropian TERMONIUM FASADA TERMOORGANIKA gr. 15cm, alternatywnie płyta termPIR WS.
Ściany wewnętrzne: konstrukcyjne:beton komórkowy SOLBET gr. 24 cm działowe: beton komórkowy SOLBET gr.12 cm.
Strop: drewniany – dolny pas wiązarów dachowych.
Konstrukcja dachu: wiązary dachowe MITEK.
Rodzaj schodów: brak.
Typ ogrzewania: kocioł na gaz.
Wykończenie: Pokrycie dachu: dachówka ceramiczna.
Elewacja: tynk silikonowy GOLD TO-TSG firmy TERMO ORGANIKA Podmurówka: płytki klinkierowe.
