Gotowy projekt domu Lila Prima Duo (ID: 25129)

93.9 m²

parterowy+poddasze

1 stanowisko

murowany

3790 2025-11-25

Lila Prima Duo - 93.9m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

3790 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

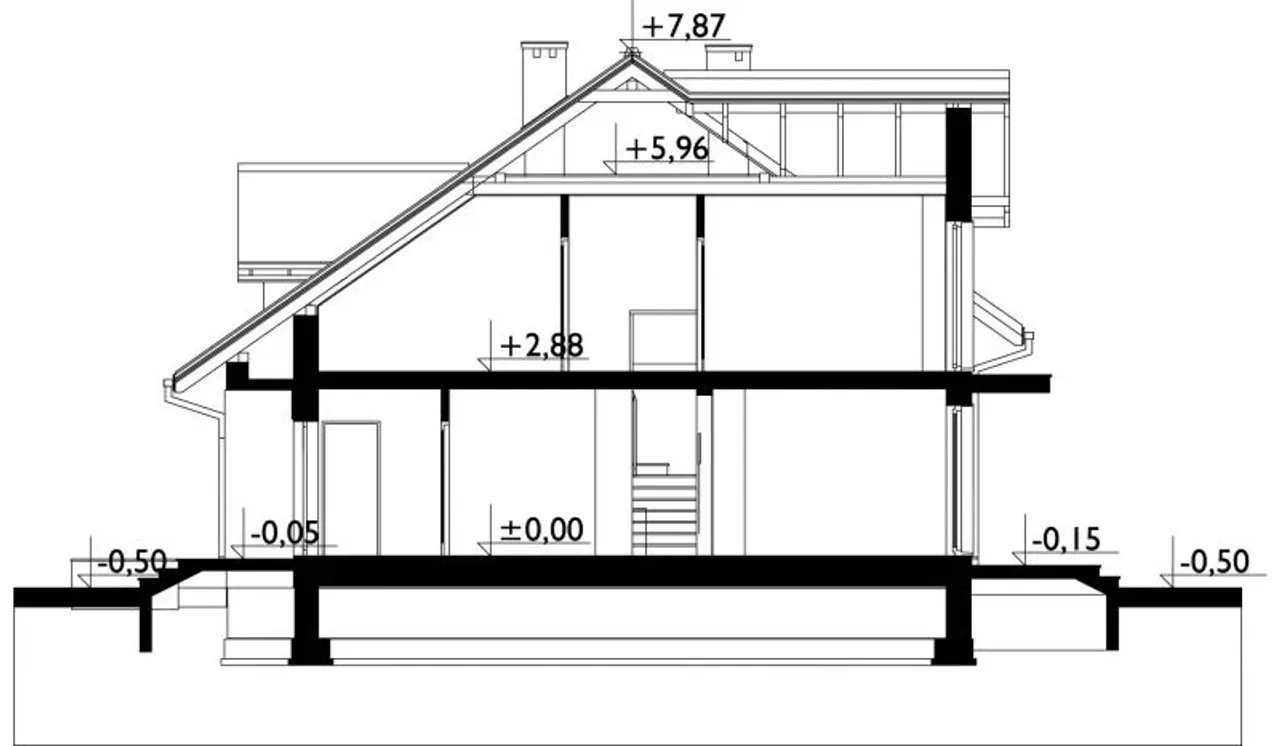

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

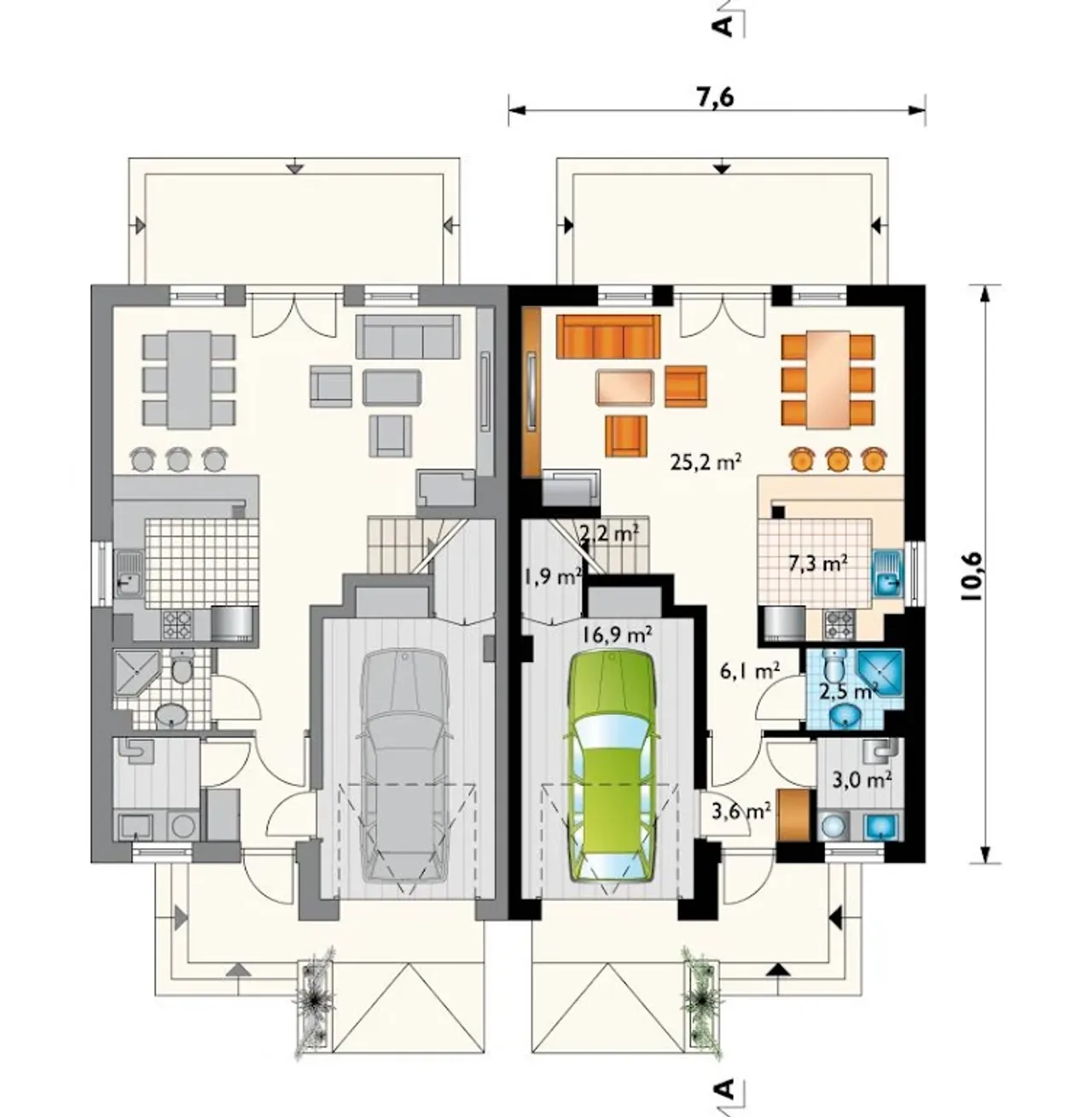

Rzuty gotowego projektu domu Lila Prima Duo

1. Garaż	16,90 m²
2. Hol	6,10 m²
3. Klatka schodowa	2,30 m²
4. Kotłownia	3,00 m²
5. Kuchnia	7,30 m²
6. łazienka	2,50 m²
7. Pokój dzienny	25,20 m²
8. Schowek	1,90 m²
9. Sień	3,60 m²

Pobieram bezpłatne rysunki szczegółowe

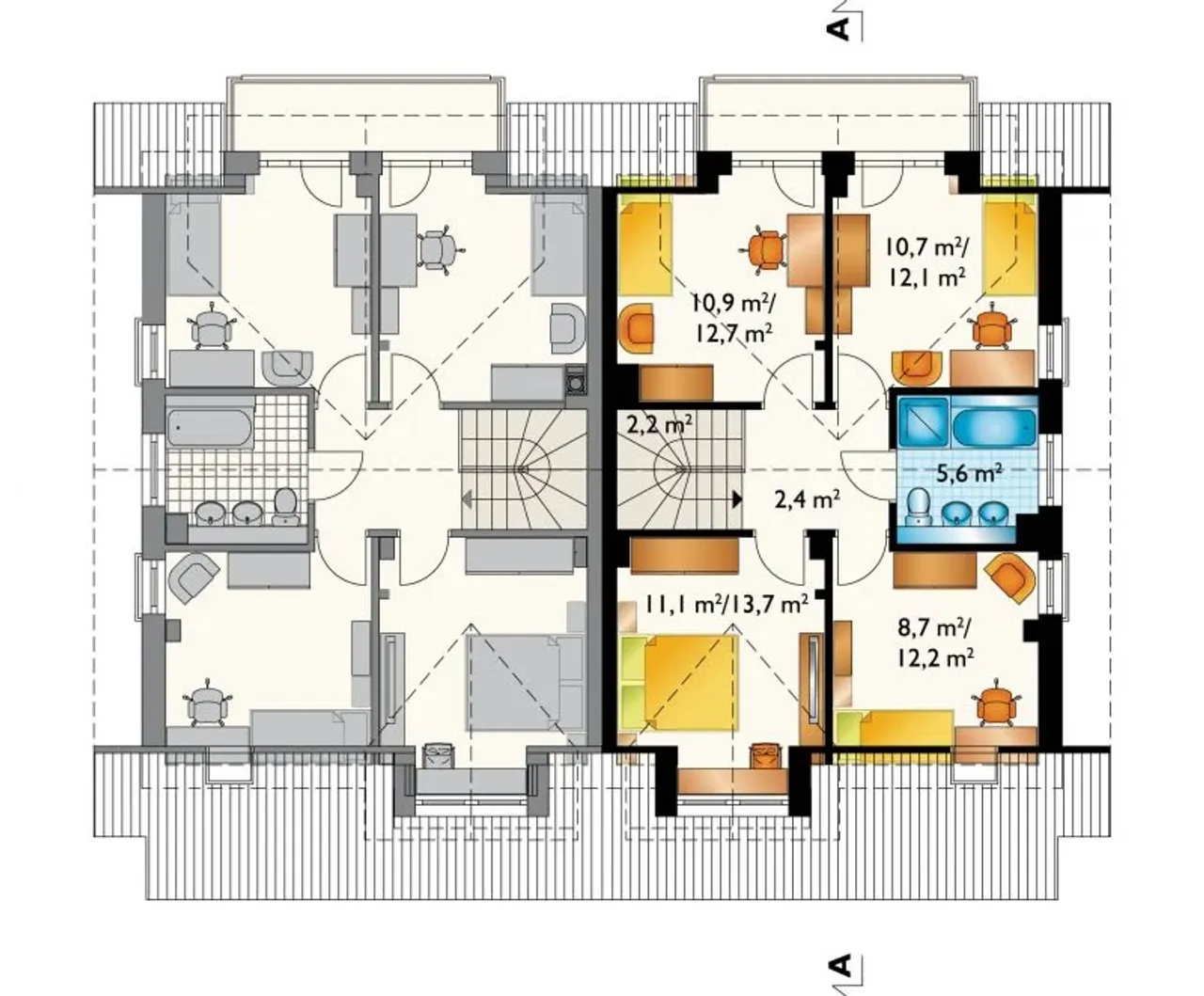

1. Klatka schodowa	2,30 (2,30) m²
2. łazienka	5,60 (5,60) m²
3. Pokój	10,80 (12,60) m²
4. Pokój	10,70 (12,10) m²
5. Pokój	8,70 (12,20) m²
6. Przedpokój	2,40 (2,40) m²
7. Sypialnia	11,00 (13,60) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Lila Prima Duo

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Lila Prima Duo

Parametry Techniczne gotowego projektu domu Lila Prima Duo

Pow. użytkowa 93.9 m²

Ilość pokoi 5

Powierzchnia zabudowy 84.9 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

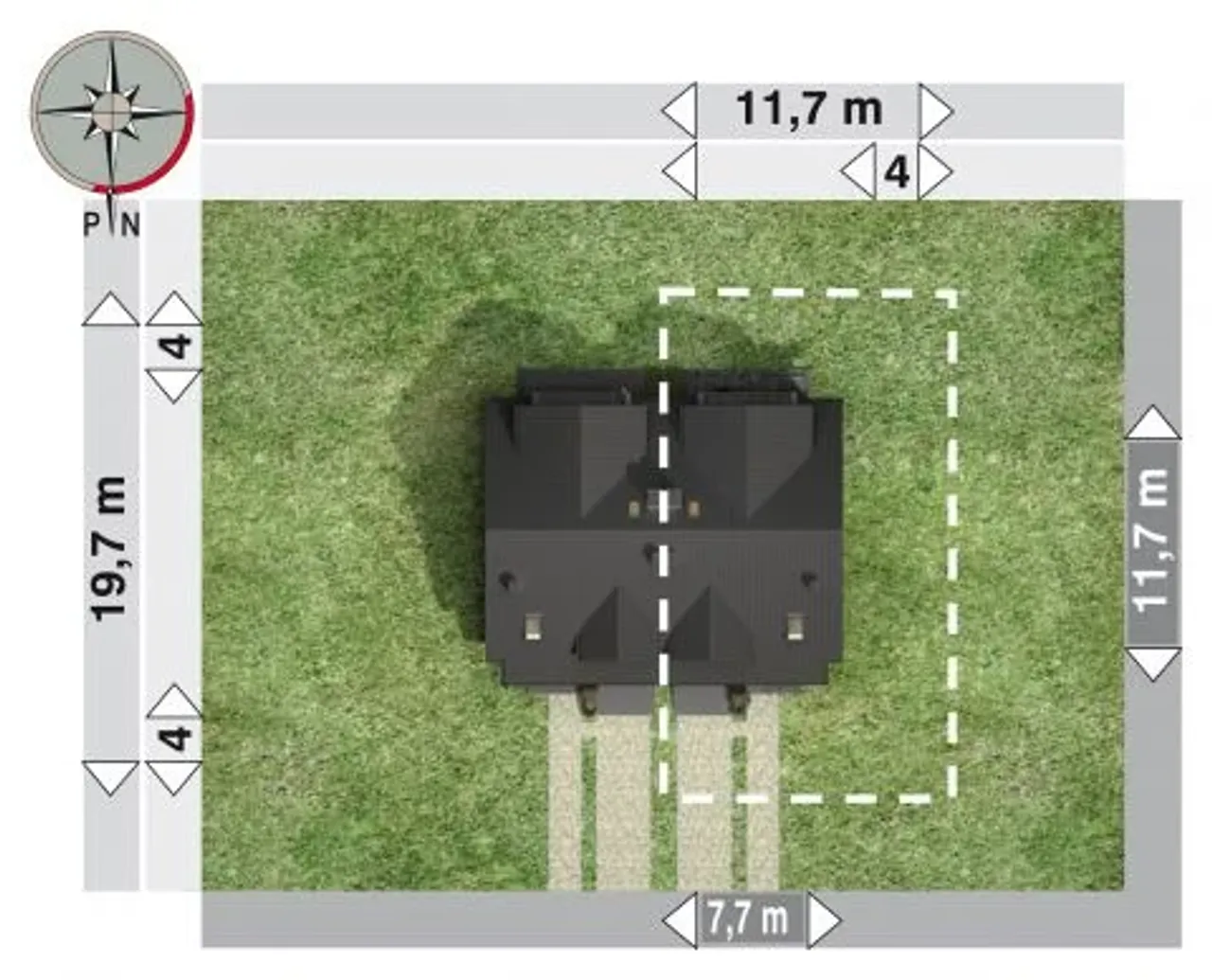

Szerokość działki 19.7 m

Obiekt dom

Typ domu bliźniak i dwurodzinny

Styl budynku nowoczesny

Liczba łazieniek 2

Szerokość budynku 7.6 m

Kominek kominek w projekcie

Kąt nachylenia dachu 35 °

Kalenica równoległa do drogi

Długość budynku 10.6 m

Rodzaj garażu w bryle

Piwnica bez podpiwniczenia

Funkcje dodatkowe z lukarnami

Kubatura 565 m³

Rodzaj dachu dwuspadowy

Powierzchnia dachu 140 m²

Kąt nachylenia dachu drugiego 40

Długość działki 11.7 m

Wysokość budynku 8.4 m

Koszty budowy tylko z kosztorysem, 200-250 tys.

Pow. użytkowa 93.9 m²

Powierzchnia zabudowy 84.9 m²

Garaż 1 stanowisko

Szerokość działki 19.7 m

Typ domu bliźniak i dwurodzinny

Liczba łazieniek 2

Kominek kominek w projekcie

Kalenica równoległa do drogi

Rodzaj garażu w bryle

Funkcje dodatkowe z lukarnami

Rodzaj dachu dwuspadowy

Kąt nachylenia dachu drugiego 40

Wysokość budynku 8.4 m

Ilość pokoi 5

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Szerokość budynku 7.6 m

Kąt nachylenia dachu 35 °

Długość budynku 10.6 m

Piwnica bez podpiwniczenia

Kubatura 565 m³

Powierzchnia dachu 140 m²

Długość działki 11.7 m

Koszty budowy tylko z kosztorysem, 200-250 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Lila Prima Duo

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: bloczki SOLBET Optimal gr. 24 cm + docieplenie gr 15 cm - płyty styropianowe firmy Termoorganika lub płyty izolacyjne firmy GÓR-STAL.
Ściany wewnętrzne: Ściany zewnętrzne: płyty styropianowe gr 15cm lub płyty izolacyjne firmy GÓR-STAL Posadzka na gruncie: płyty styropianowe gr. 8+5 lub płyty izolacyjne firmy GÓR-STAL.
Strop: żelbetowe.
Konstrukcja dachu: drewniana.
Rodzaj schodów: żelbetowe.
Typ ogrzewania: kocioł na gaz.
Pokrycie dachu: dachówka ceramiczna.
Elewacja: tynki firmy SICHER BAUTECHNIK.
