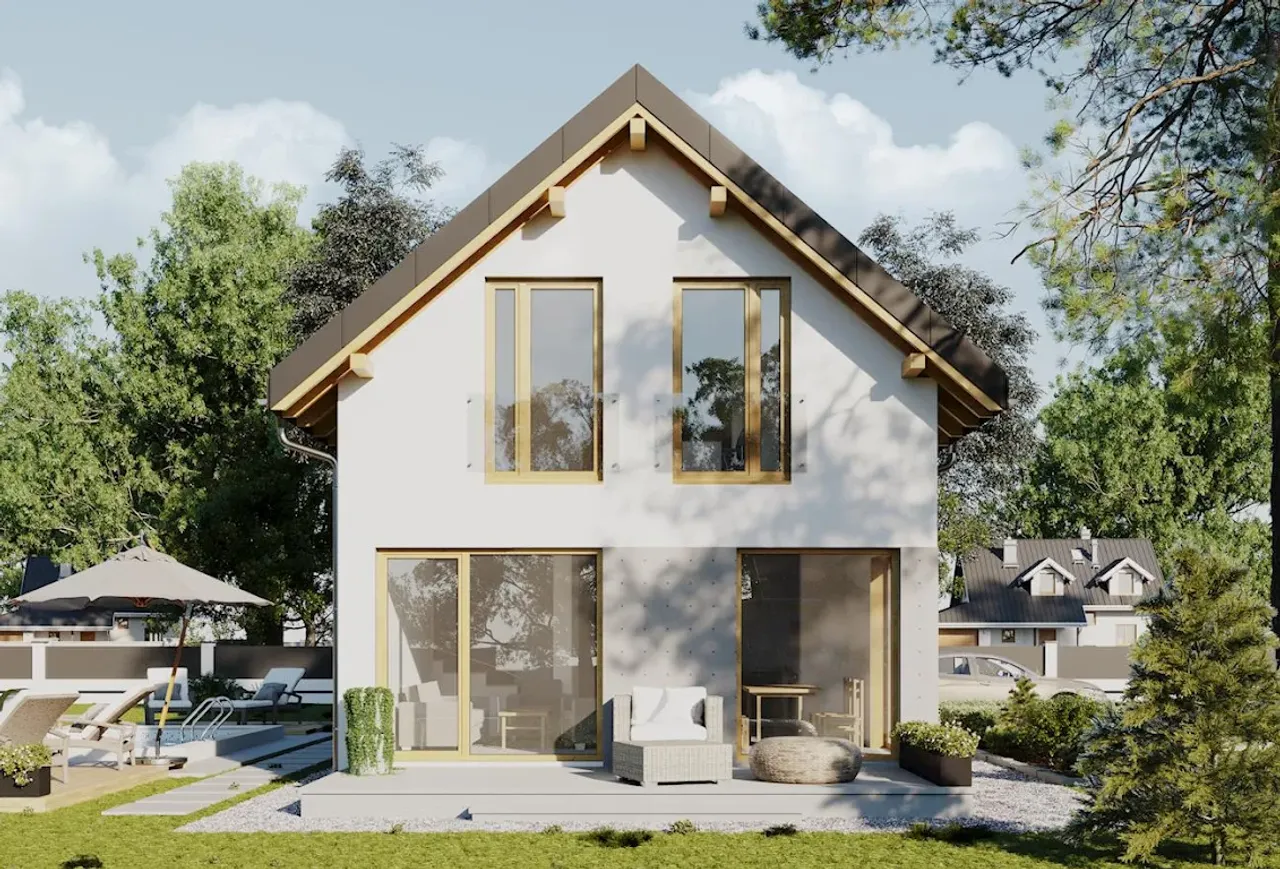

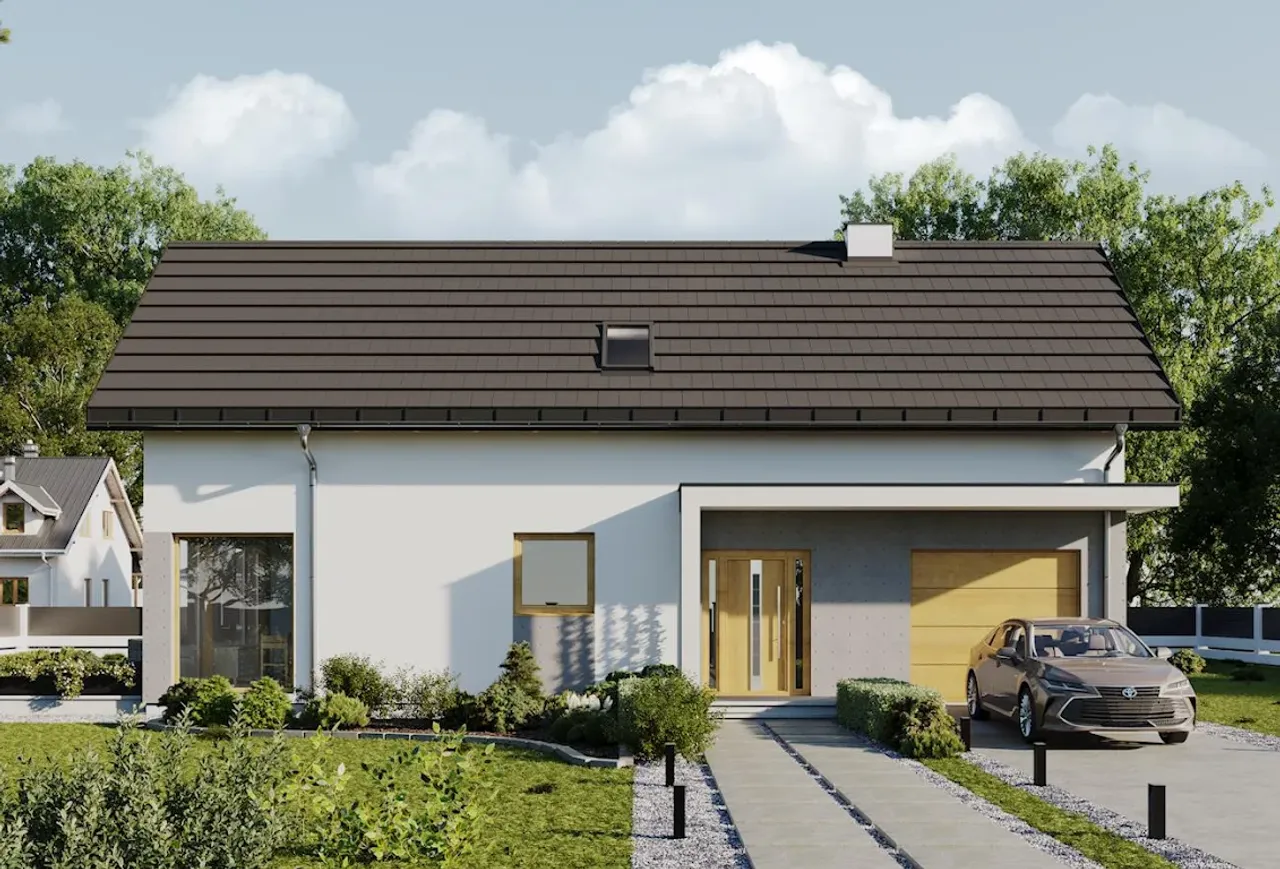

Gotowy projekt domu Liana (ID: 25126)

99.8 m²

parterowy+poddasze

1 stanowisko

murowany

4490 2025-11-25

Liana - 99.8m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

4490 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

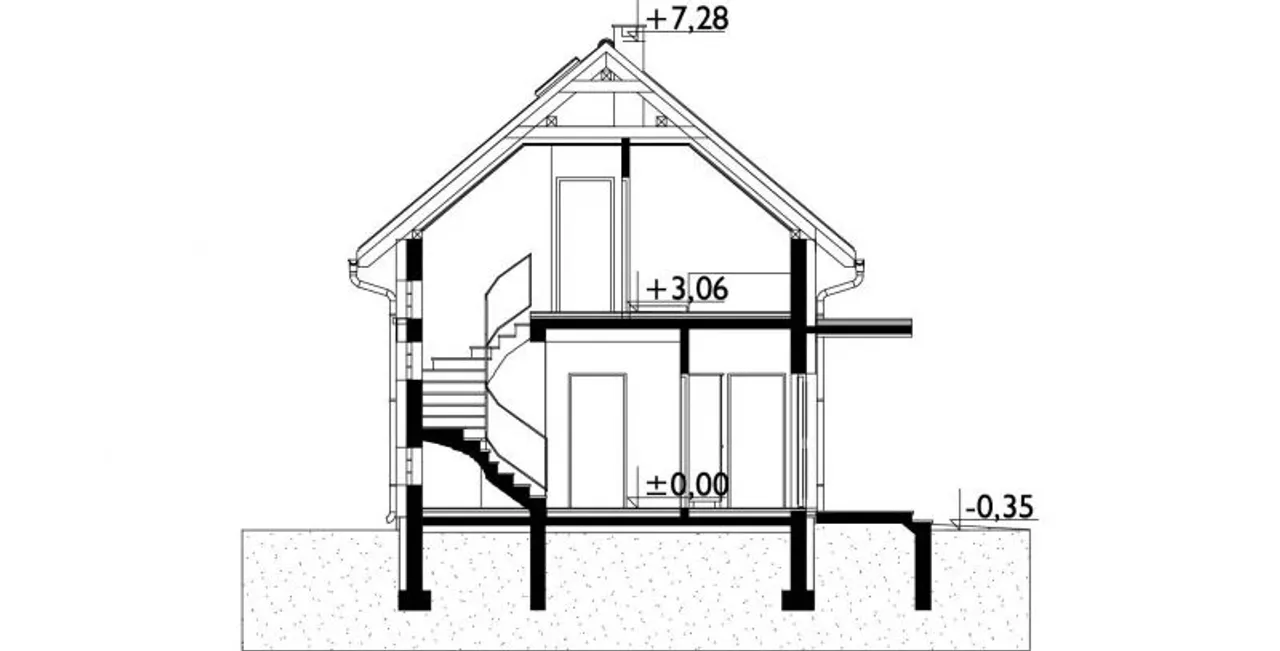

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

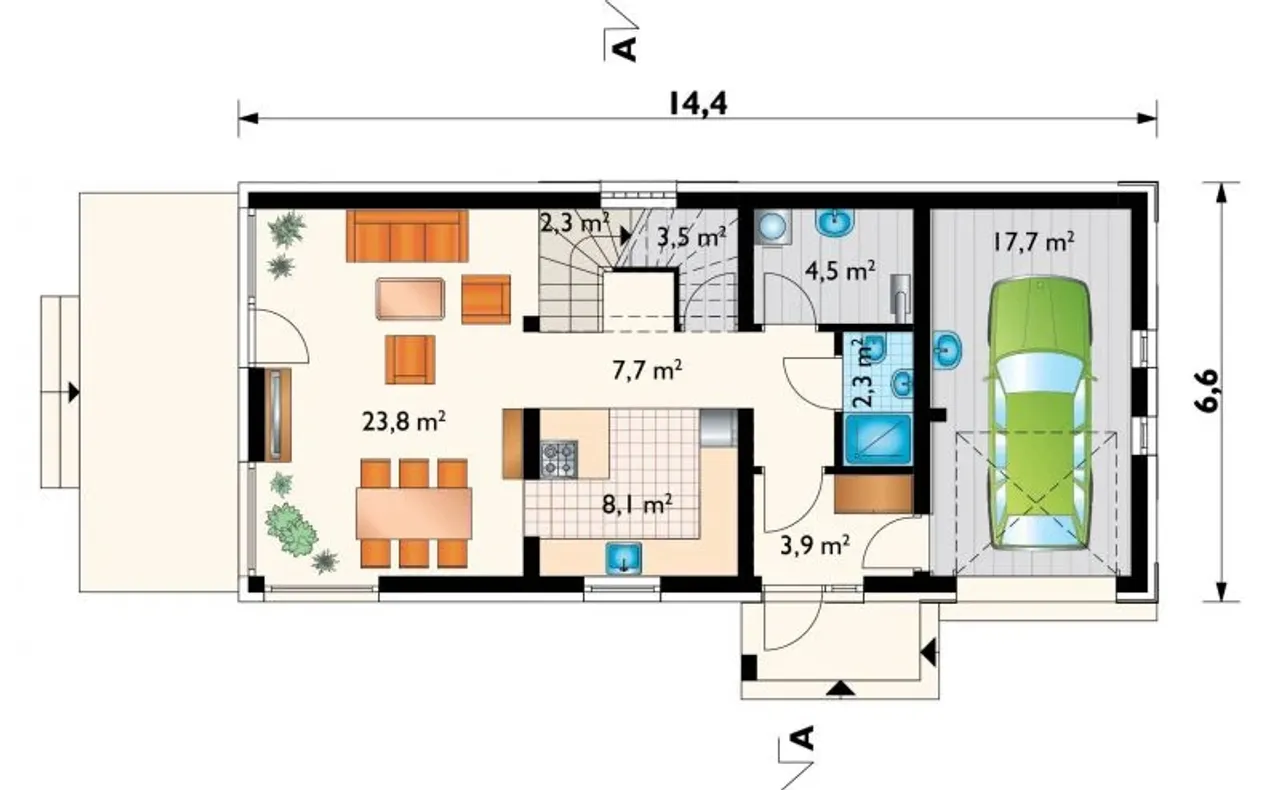

Rzuty gotowego projektu domu Liana

1. Garaż	17,70 m²
2. Hol	7,70 m²
3. Klatka schodowa	2,30 m²
4. Kuchnia	8,10 m²
5. łazienka	2,30 m²
6. łazienka	2,20 m²
7. Pokój dzienny	23,80 m²
8. Pomieszczenie gospodarcze	4,50 m²
9. Schowek	3,50 m²
10. Sień	3,90 m²

Pobieram bezpłatne rysunki szczegółowe

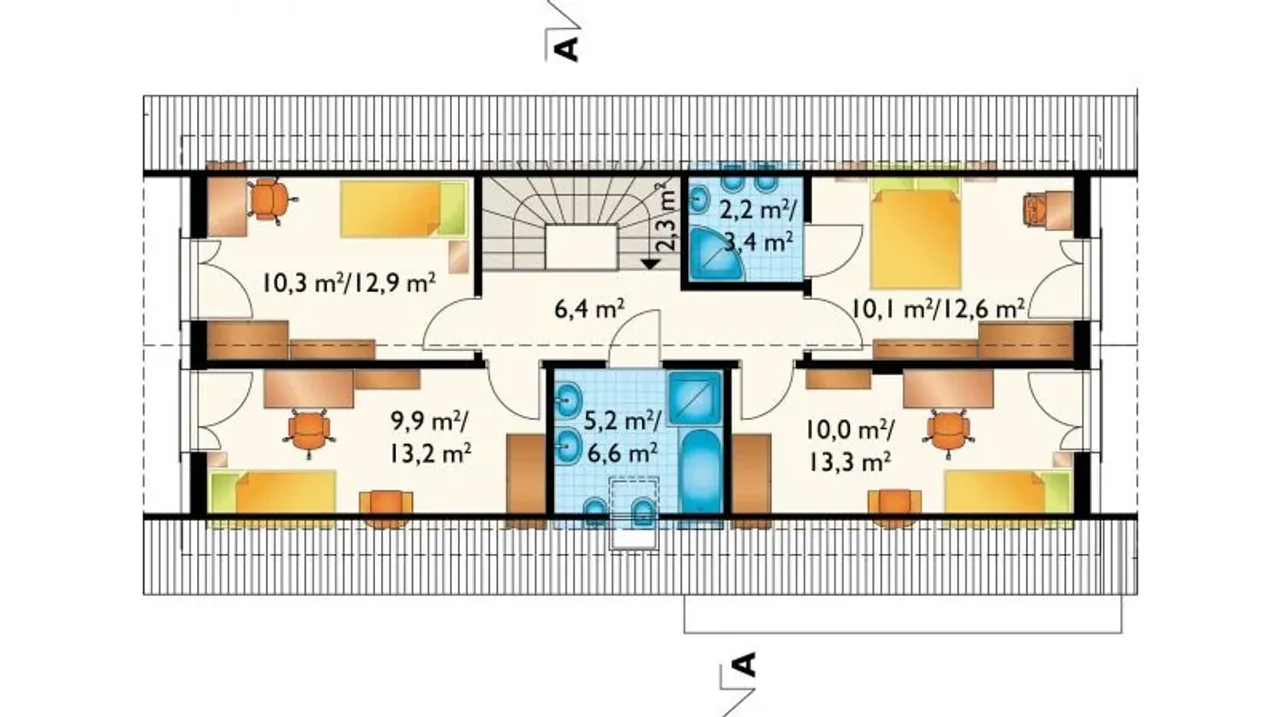

1. Klatka schodowa	2,30 (2,30) m²
2. łazienka	5,20 (6,60) m²
3. Pokój	10,30 (12,90) m²
4. Pokój	10,00 (13,30) m²
5. Pokój	10,10 (12,60) m²
6. Pokój	9,90 (13,20) m²
7. Przedpokój	6,40 (6,40) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Liana

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Liana

Parametry Techniczne gotowego projektu domu Liana

Ilość pokoi 5

Pow. użytkowa 99.8 m²

Powierzchnia zabudowy 94 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

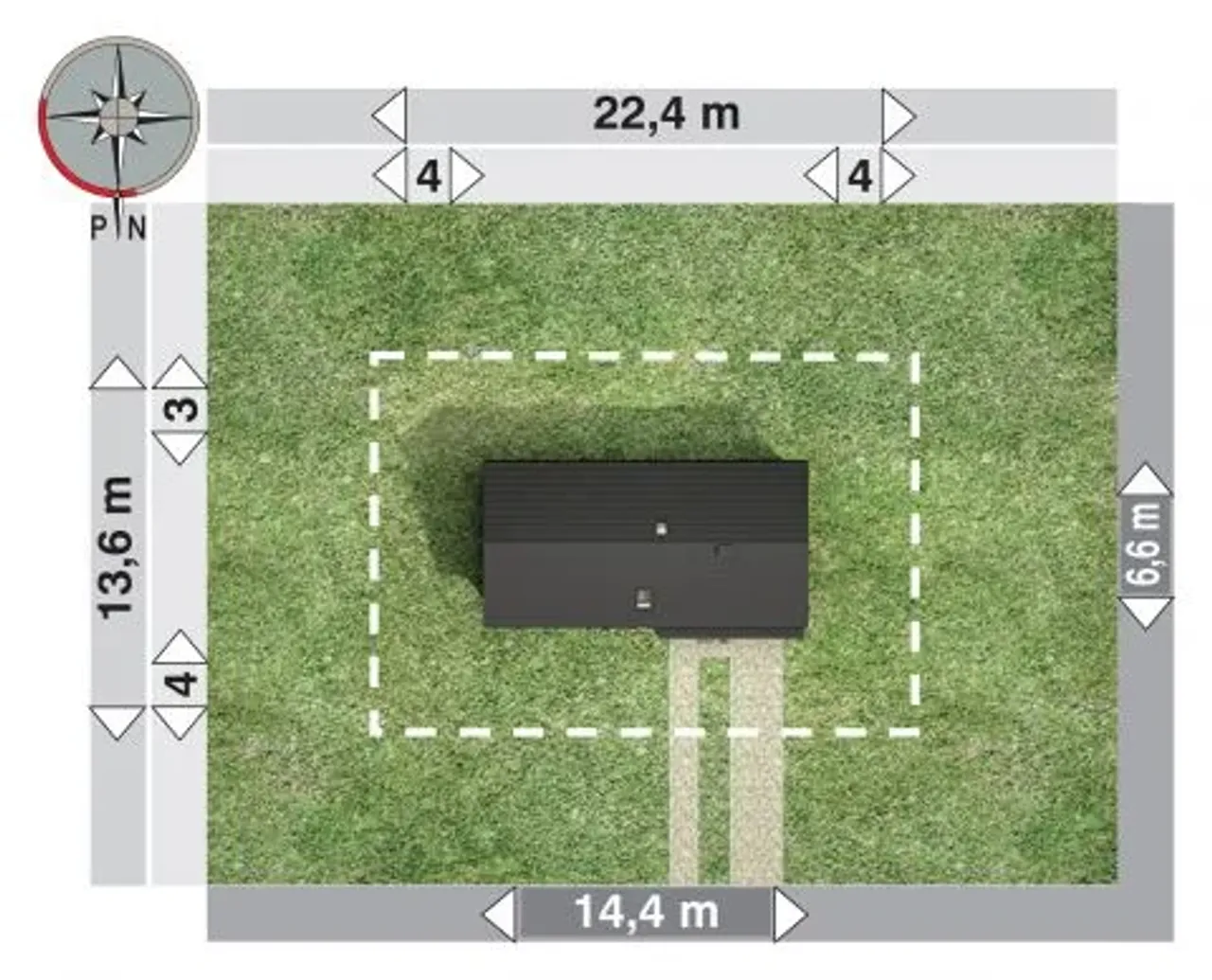

Szerokość działki 22.4 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku tradycyjny

Liczba łazieniek 3

Strop żelbetowy

Szerokość budynku 14.4 m

Kominek kominek opcjonalnie

Kąt nachylenia dachu 40 °

Kalenica równoległa do drogi

Długość budynku 6.6 m

Piwnica bez podpiwniczenia

Kubatura 557.9 m³

Rodzaj garażu w bryle

Powierzchnia dachu 155.3 m²

Rodzaj dachu dwuspadowy

Długość działki 13.6 m

Wysokość budynku 7.6 m

Bryła budynku prosta bryła

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 5

Powierzchnia zabudowy 94 m²

Garaż 1 stanowisko

Szerokość działki 22.4 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 3

Szerokość budynku 14.4 m

Kąt nachylenia dachu 40 °

Długość budynku 6.6 m

Kubatura 557.9 m³

Powierzchnia dachu 155.3 m²

Długość działki 13.6 m

Bryła budynku prosta bryła

Pow. użytkowa 99.8 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Styl budynku tradycyjny

Strop żelbetowy

Kominek kominek opcjonalnie

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Rodzaj garażu w bryle

Rodzaj dachu dwuspadowy

Wysokość budynku 7.6 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Liana

Technologia wykonania:

Technologia i konstrukcja: murowana – ceramika.
Ściany zewnętrzne: porotherm dryfix gr. 25 cm + styropian gr. 15cm.
Ściany wewnętrzne: konstrukcyjne: porotherm dryfix gr. 25 cm działowe: porotherm gr. 11,5cm.
Strop: żelbetowy.
Konstrukcja dachu: drewniana krokwiowa zabezpieczona impregnatem FOBOS M-4.
Rodzaj schodów: żelbetowe.
Typ ogrzewania: pompa ciepła.
Wentylacja: mechaniczna.
Wykończenie: Pokrycie dachu: płytka dachowa CEDRAL.
Elewacja: tynki systemu dociepleń TERMOORGANIKA, deska elewacyjna CEDRAL.
