76.17 m²

parterowy

bez garażu

murowany

Gotowy projekt domu Leda

ID: 1162

3609 2025-05-21

TANIEJ 190 zł do 23.05.2025

Projekt zgodny z aktualnymi przepisami WT2021

3609 zł

(3799 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3609 zł

3609 2025-05-21

✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

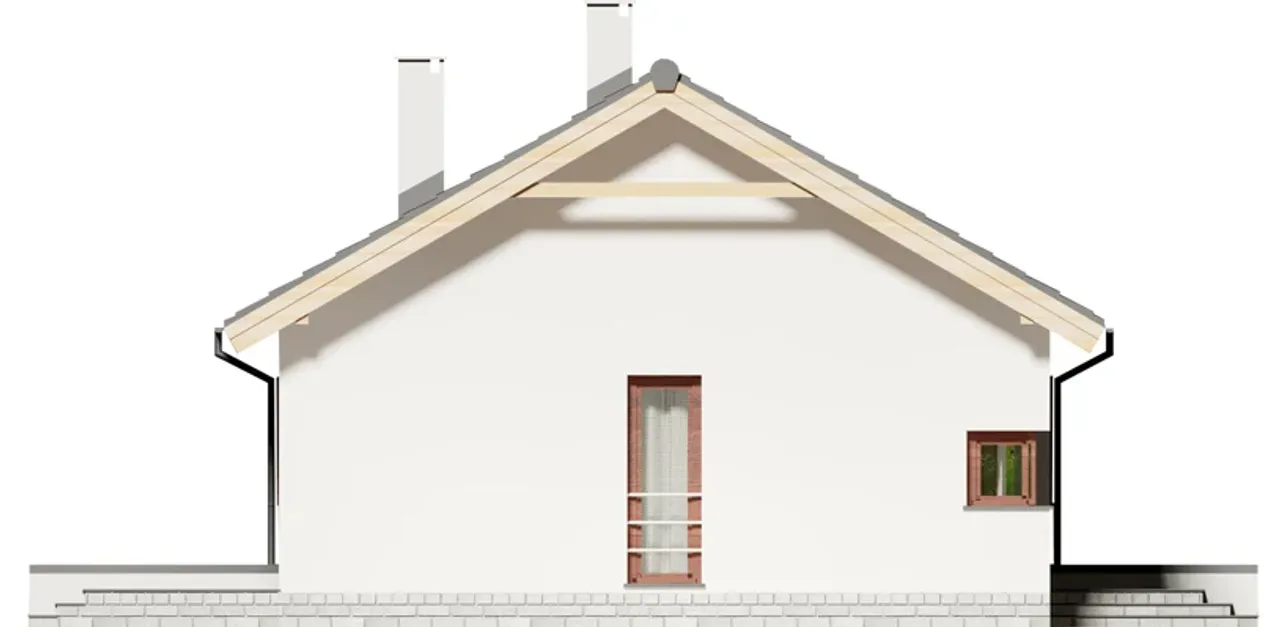

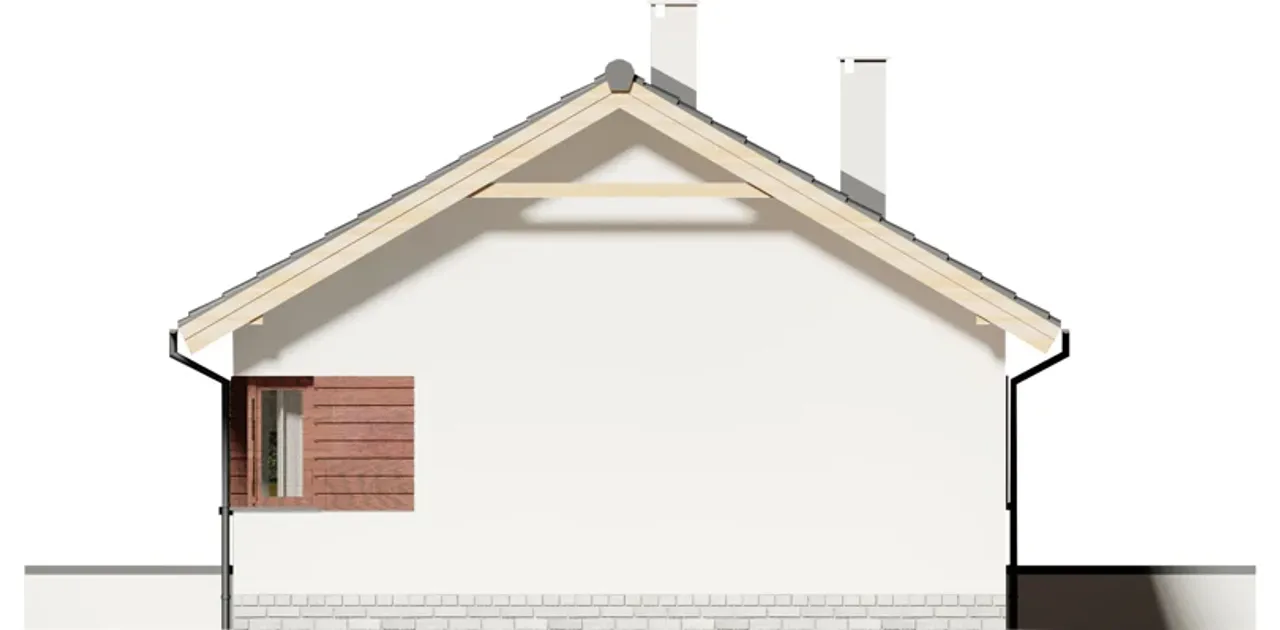

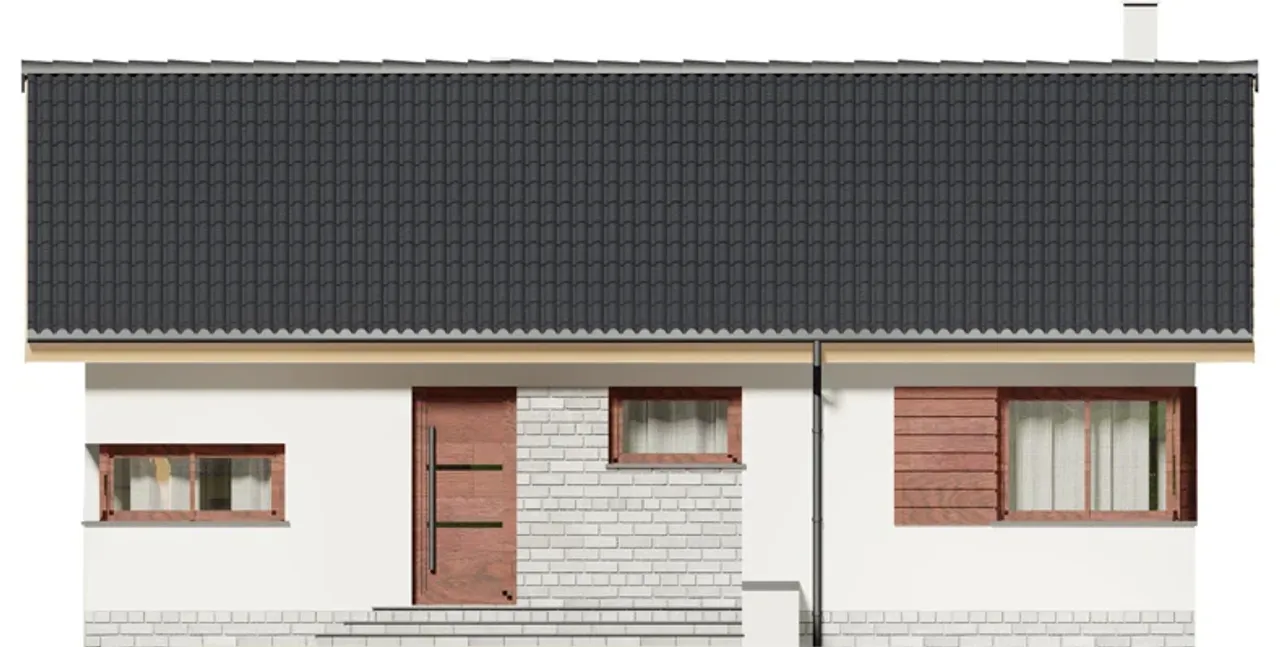

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3609.00zł

Rzuty gotowego projektu domu Leda

1. Wiatrołap	3,02 m²
2. Salon + kuchnia	28,06 m²
3. Komunikacja	5,05 m²
4. Pokój	9,08 m²
5. Pokój	10,19 m²
6. Pralnia + c.o.	3,74 m²
7. Pokój	10,80 m²
8. łazienka	6,23 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Leda

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Leda

Parametry Techniczne gotowego projektu domu Leda

Ilość pokoi 4

Pow. użytkowa 76.17 m²

Powierzchnia zabudowy 97.08 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 19.64 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Taras z tarasem

Kąt nachylenia dachu 30 °

Kalenica równoległa do drogi

Długość budynku 8.34 m

Piwnica bez podpiwniczenia

Funkcje dodatkowe z pralnią

Kubatura 465.76 m³

Powierzchnia dachu 141.44 m²

Rodzaj dachu dwuspadowy

Długość działki 16.54 m

Ogrzewanie gaz, paliwo stałe

Wysokość budynku 6.15 m

Liczba łazieniek 1

Bryła budynku prosta bryła

Kominek kominek w projekcie

Strop drewniany

Szerokość budynku 11.64 m

Koszty budowy tylko z kosztorysem, 150-200 tys.

Ilość pokoi 4

Powierzchnia zabudowy 97.08 m²

Garaż bez garażu

Szerokość działki 19.64 m

Typ domu jednorodzinny całoroczny

Taras z tarasem

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Kubatura 465.76 m³

Rodzaj dachu dwuspadowy

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 1

Kominek kominek w projekcie

Szerokość budynku 11.64 m

Pow. użytkowa 76.17 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Kąt nachylenia dachu 30 °

Długość budynku 8.34 m

Funkcje dodatkowe z pralnią

Powierzchnia dachu 141.44 m²

Długość działki 16.54 m

Wysokość budynku 6.15 m

Bryła budynku prosta bryła

Strop drewniany

Koszty budowy tylko z kosztorysem, 150-200 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Leda

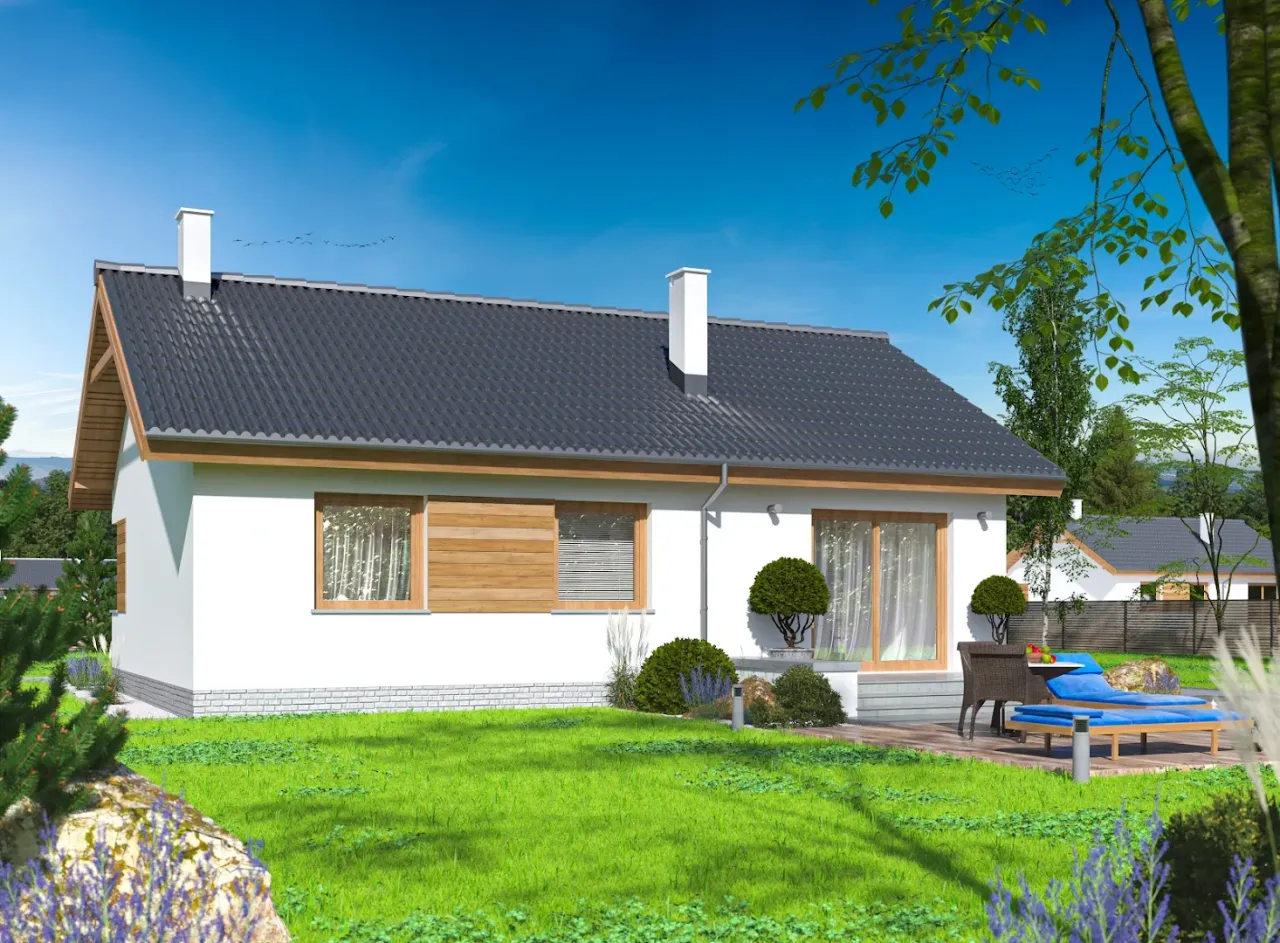

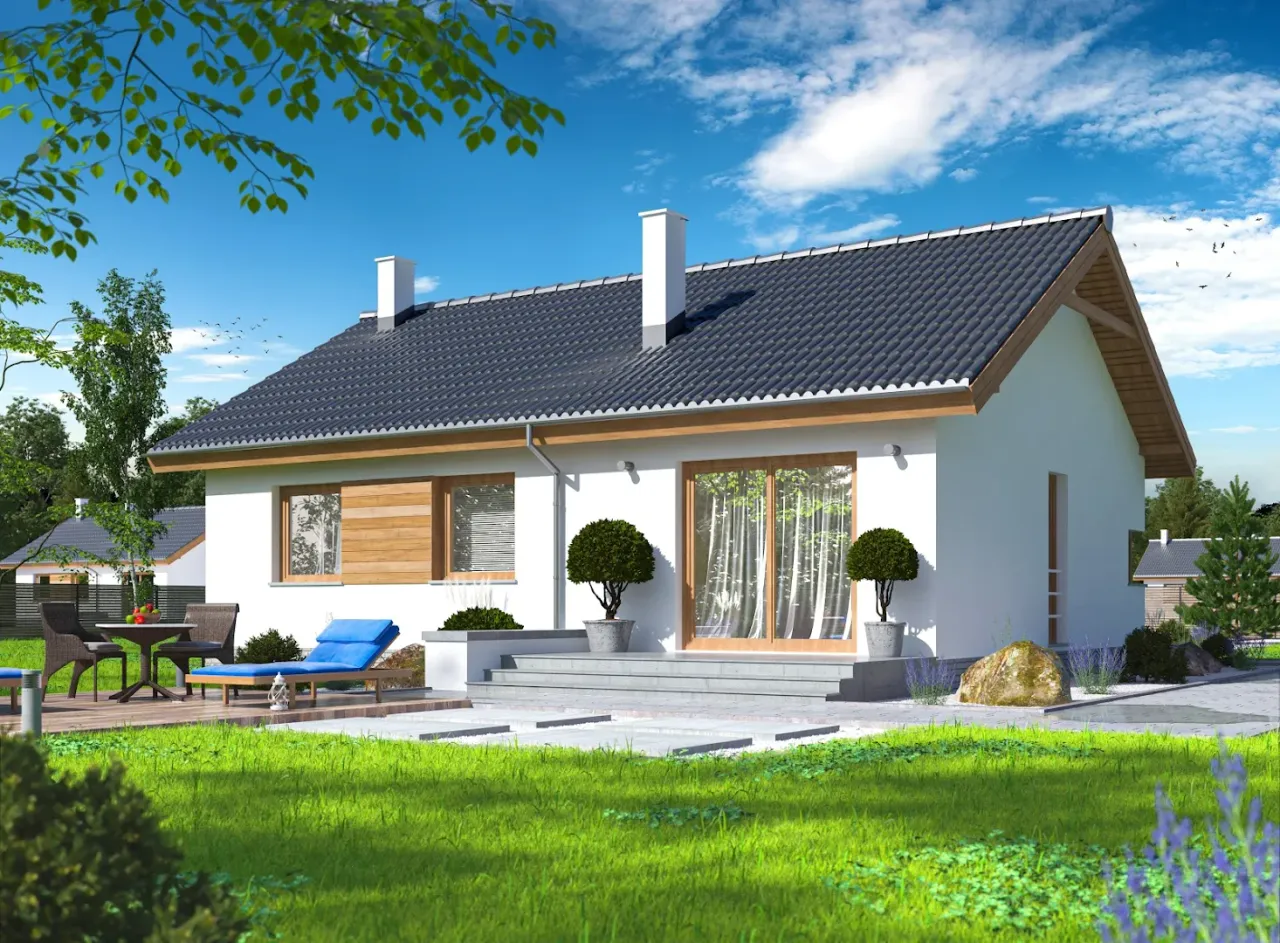

Projekt domu Leda przedstawia dom parterowy. Układ domu dzieli się na dwie części: dzienną i nocną. Część dzienną tworzą wiatrołap, przestronny salon z jadalnią, kuchnia oraz kotłownia. W części nocnej znajduja się trzy wygodne sypialnie oraz ogólnodostepna łazienka. Projekt domu Leda jest wygodny i funkcjonalny.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: drewniany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa.; Ogrzewanie: gazowe oraz na paliwo stałe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
