127.2 m²
parterowy
1 stanowisko
murowany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

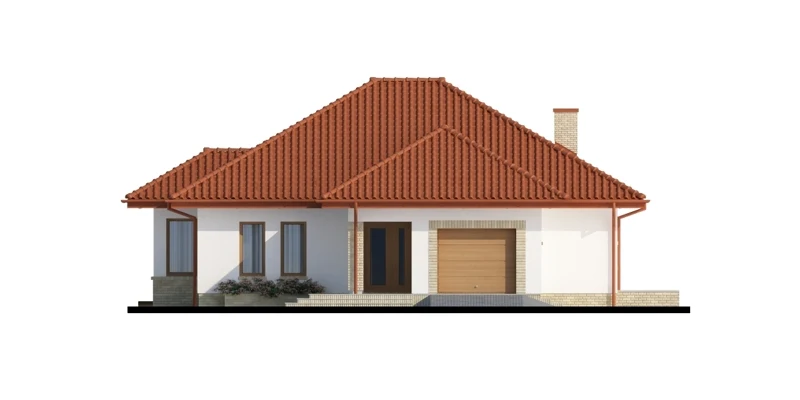

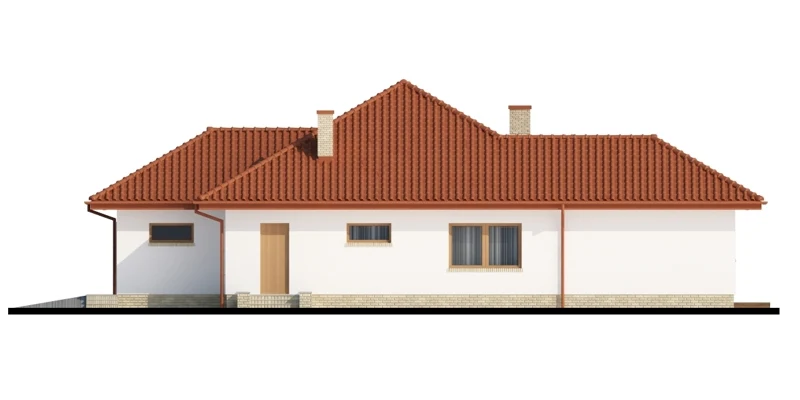

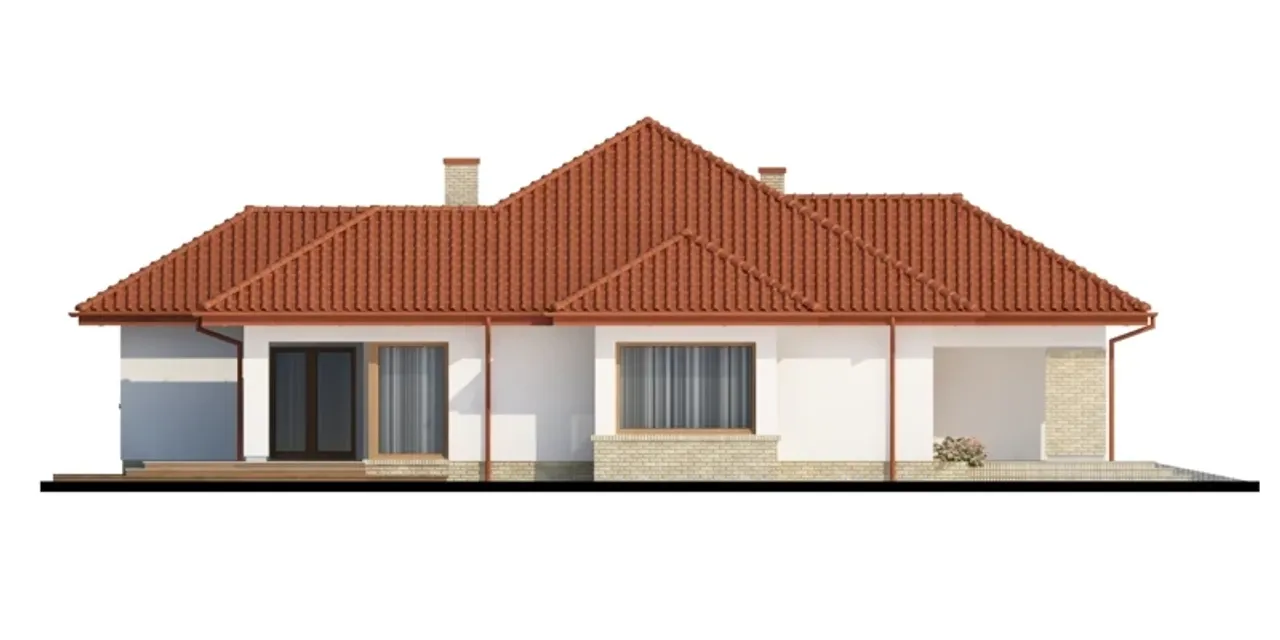

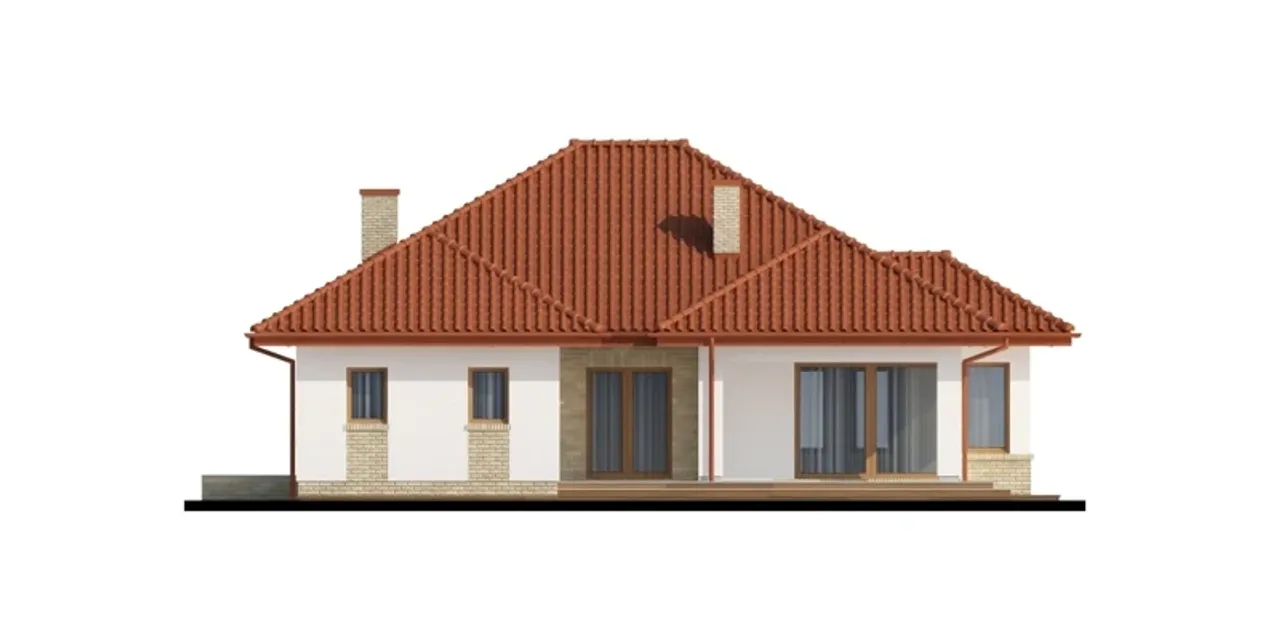

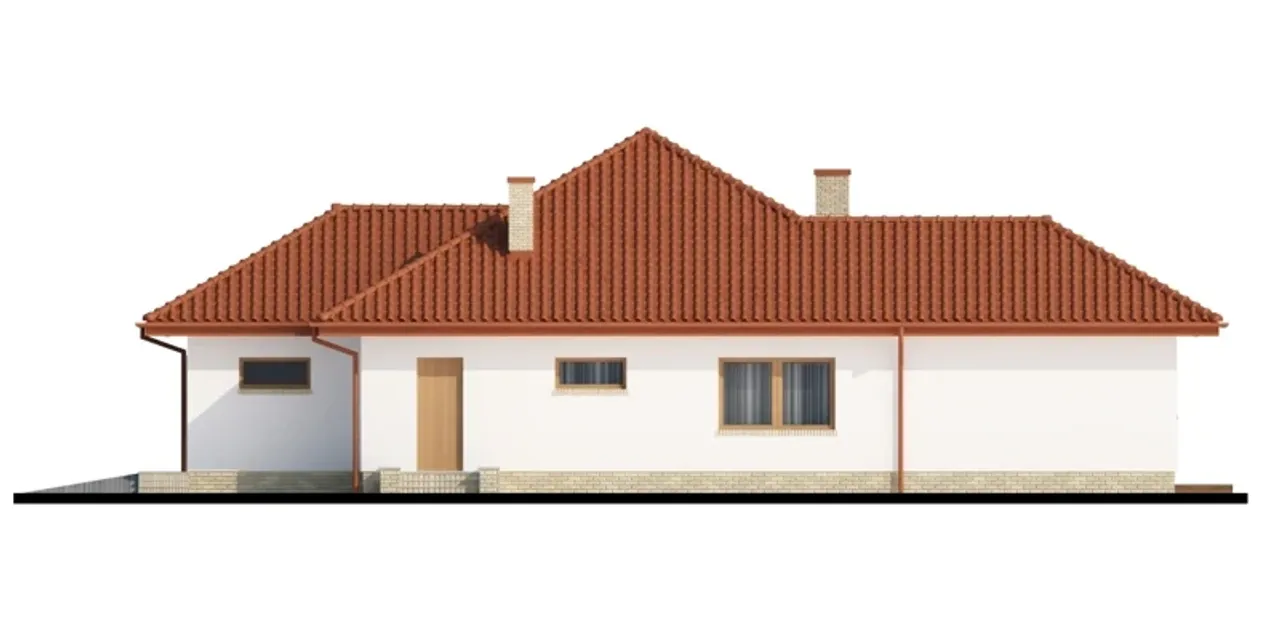

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

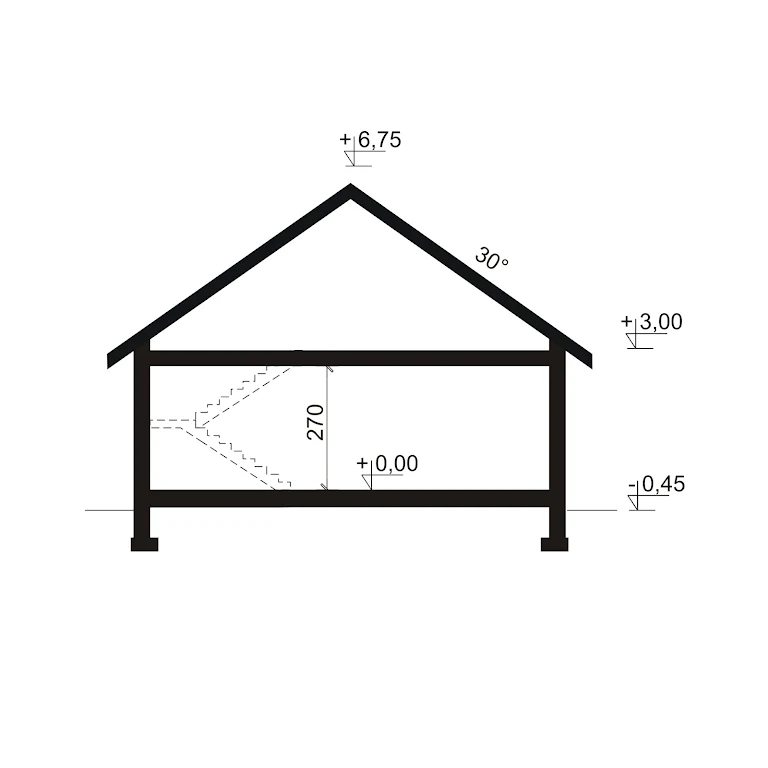

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania
W części technicznej znajdują się:
1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna
2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie
3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna
Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

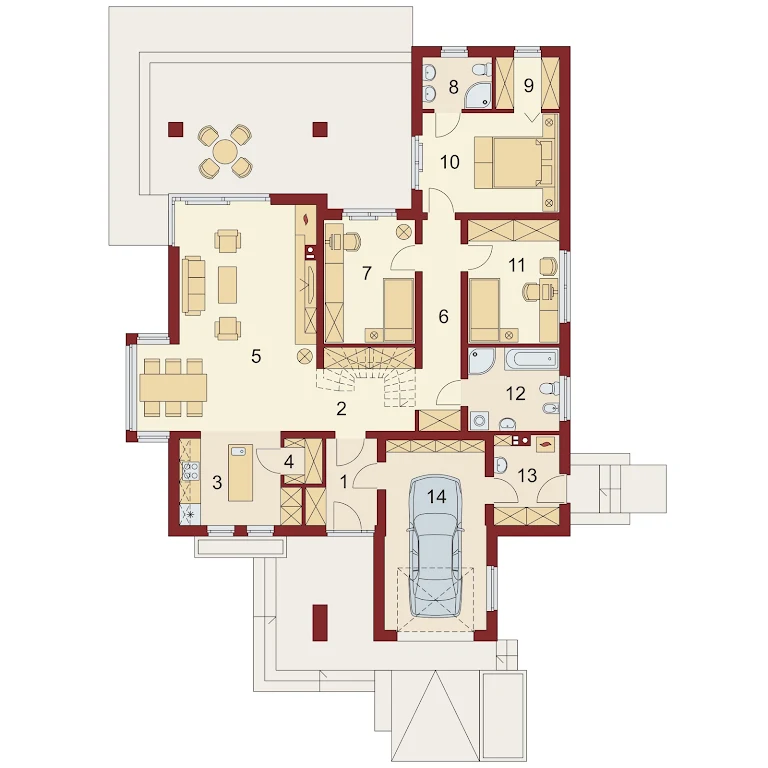

| 1. Wiatrołap | 5,53 m² |
| 2. Hall | 8,71 m² |
| 3. Kuchnia | 10,90 m² |
| 4. Spiżarnia | 1,81 m² |
| 5. Jadalnia z salonem | 37,13 m² |
| 6. Korytarz | 8,82 m² |
| 7. Pokój | 12,11 m² |
| 8. łazienka | 3,80 m² |
| 9. Garderoba | 3,50 m² |
| 10. Pokój | 14,61 m² |
| 11. Pokój | 12,11 m² |
| 12. łazienka | 8,17 m² |
| 13. Pom. gospodarcze | 6,00 m² |
| 14. Garaż | 20,50 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu KEOS
| Pow. użytkowa 127.2 m² |
| Ilość pokoi 4 |
| Powierzchnia zabudowy 212.38 m² |
| Kondygnacje parterowy |
| Garaż 1 stanowisko |
| Technologia murowany |

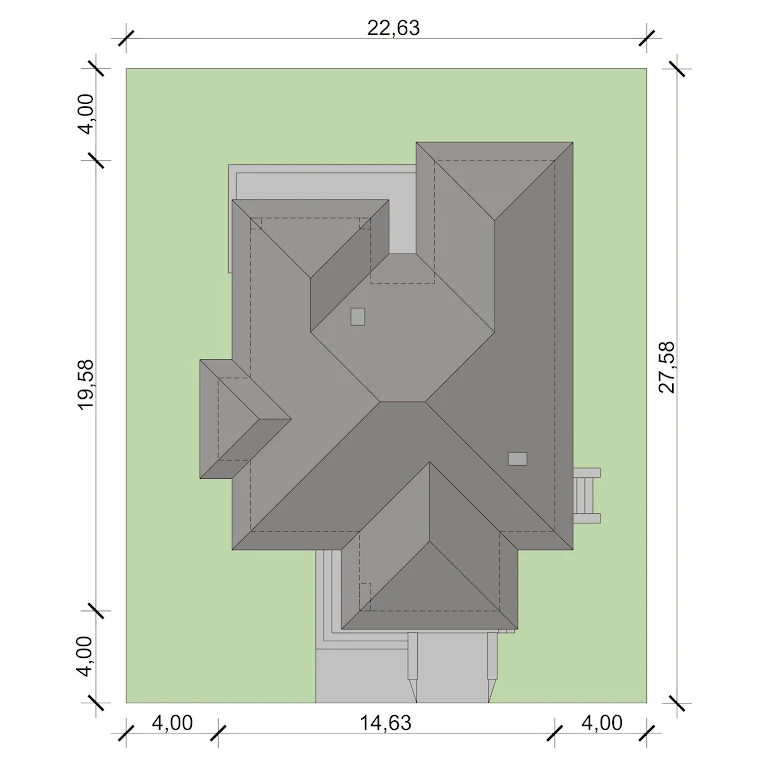

| Szerokość działki 22.63 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Szerokość budynku 14.63 m |
| Kominek kominek w projekcie |
| Kąt nachylenia dachu 30 ° |
| Strop drewniany |
| Długość budynku 19.58 m |
| Rodzaj garażu z przodu |
| Piwnica bez podpiwniczenia |
| Kalenica równoległa do drogi |
| Kubatura 439.36 m³ |
| Rodzaj dachu wielospadowy |
| Powierzchnia dachu 316.31 m² |
| Przechowywanie w kuchni spiżarnia |
| Długość działki 27.58 m |

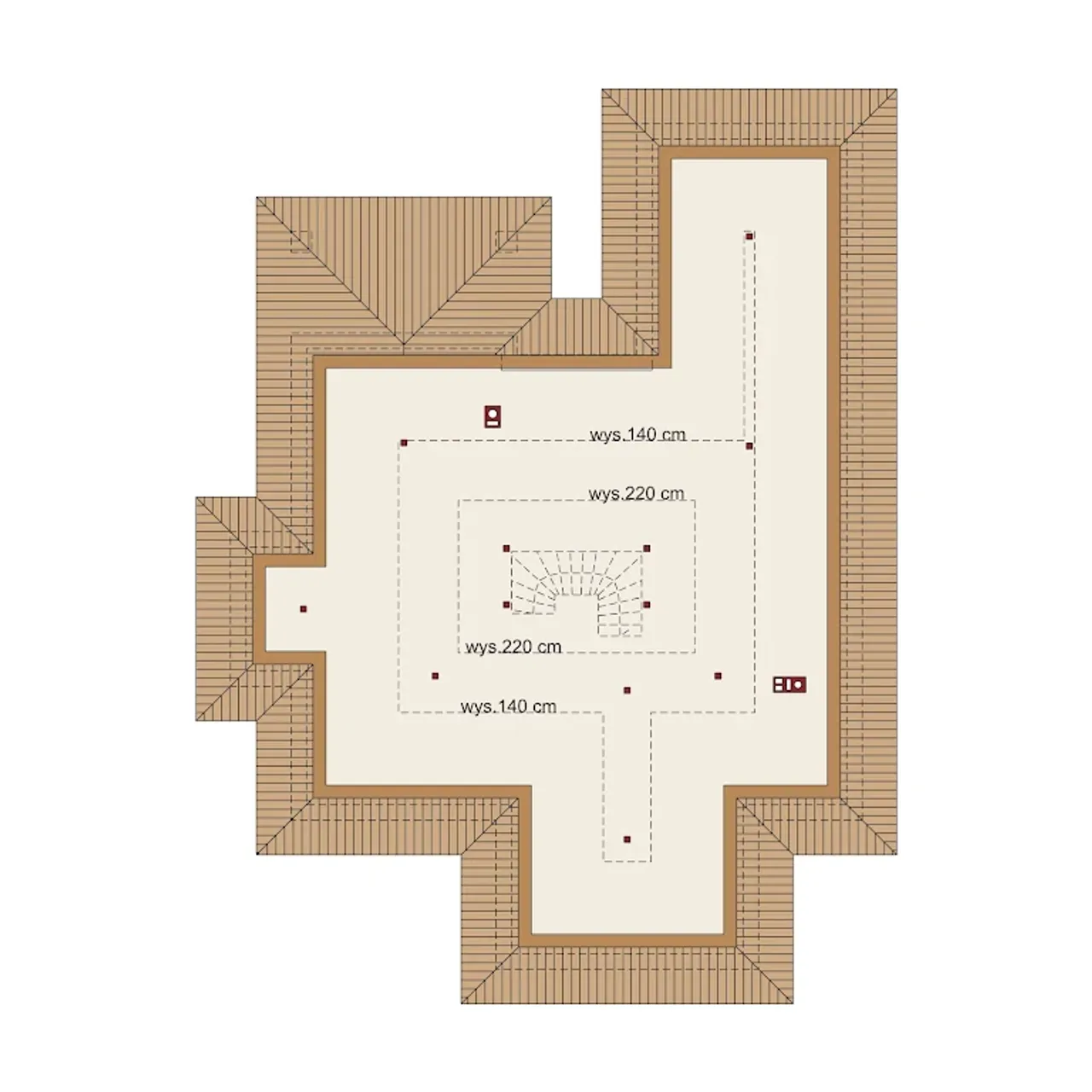

| Funkcje dodatkowe ze strychem |
| Wysokość budynku 7.2 m |
| Styl budynku tradycyjny |
| Liczba łazieniek 2 |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Pow. użytkowa 127.2 m² |
| Powierzchnia zabudowy 212.38 m² |
| Garaż 1 stanowisko |
| Szerokość działki 22.63 m |
| Typ domu jednorodzinny całoroczny |
| Kominek kominek w projekcie |
| Strop drewniany |
| Rodzaj garażu z przodu |
| Kalenica równoległa do drogi |
| Rodzaj dachu wielospadowy |
| Przechowywanie w kuchni spiżarnia |
| Funkcje dodatkowe ze strychem |
| Styl budynku tradycyjny |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Ilość pokoi 4 |
| Kondygnacje parterowy |
| Technologia murowany |
| Obiekt dom |
| Szerokość budynku 14.63 m |
| Kąt nachylenia dachu 30 ° |
| Długość budynku 19.58 m |
| Piwnica bez podpiwniczenia |
| Kubatura 439.36 m³ |
| Powierzchnia dachu 316.31 m² |
| Długość działki 27.58 m |
| Wysokość budynku 7.2 m |
| Liczba łazieniek 2 |

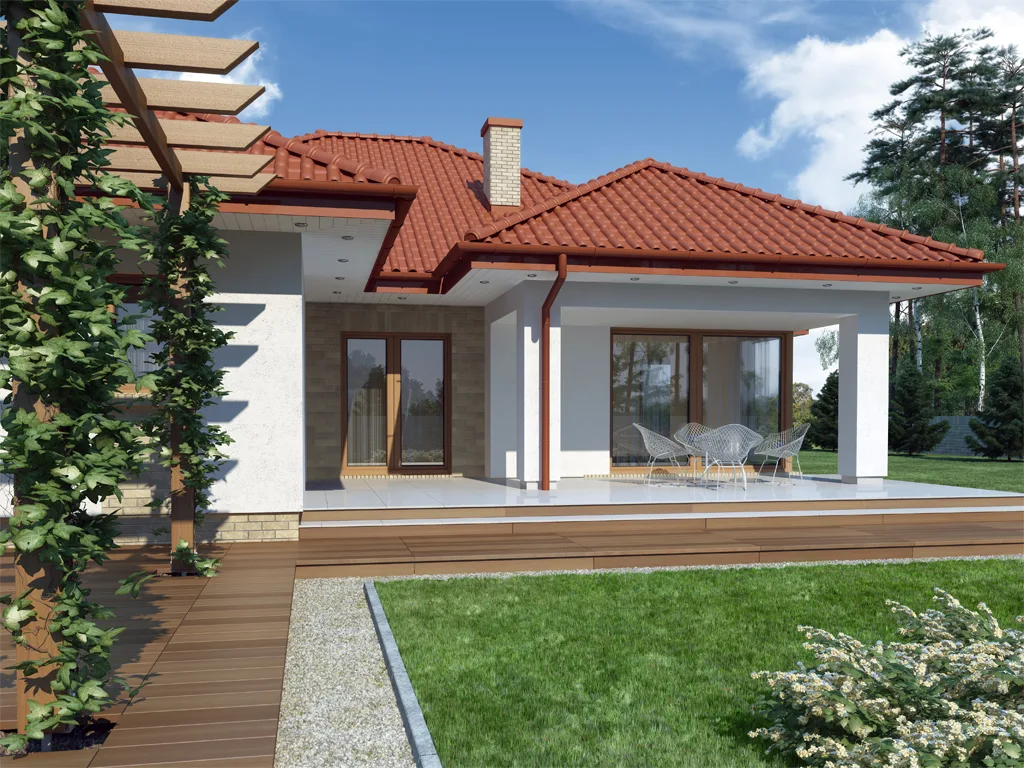

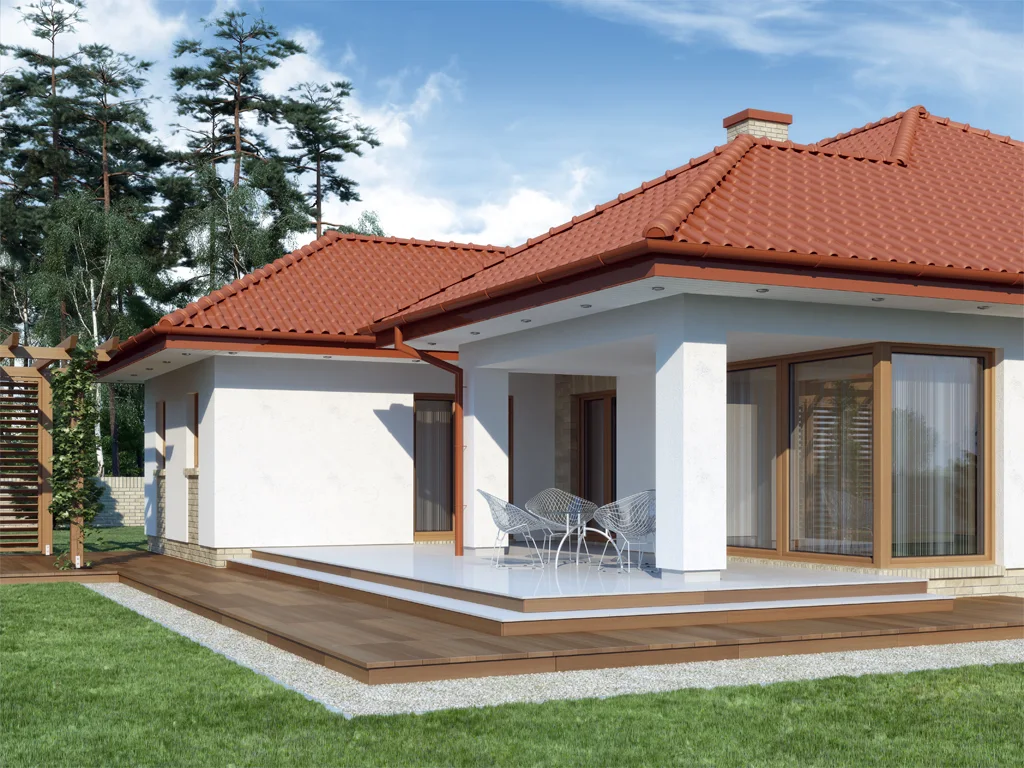

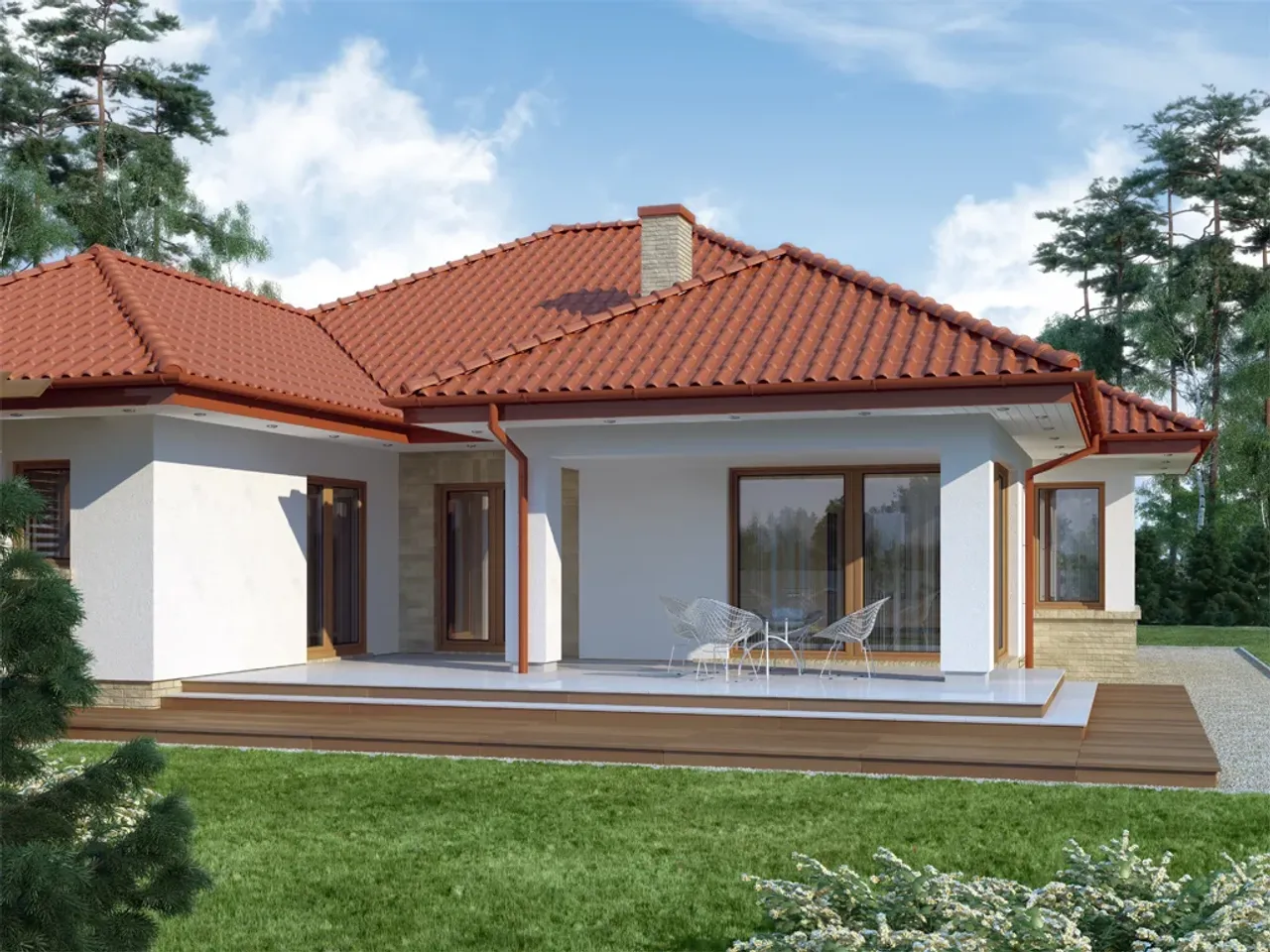

Projekt domu Keos to parterowy dom pokryty dachem wielospadowym. Budynek od strony frontowej posiada zadaszenie nad drzwiami wejściowymi obok znajduje się wjazd do garażu jednostanowiskowego, z którego możemy dostać się do kotłowni lub wnętrza domu. Projekt domu Keos od strony ogrodu posiada duże przeszklenia, które dobrze doświetlają salon dzienny, jadalnia posiada natomiast ozdobny wykusz.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
