    Gotowy projekt domu Katamaran dr-S (ID: 34216)

    7449 2025-11-24
    Katamaran dr-S - 174.49m²
    Projekt dostępny od ręki
    Gwarantujemy najniższą cenę
    7449 zł
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    W cenie projektu:
    📣 GRATIS: WIERTARKA UDAROWA
    • Tablica + dziennik budowy
    • 16 projektów ogrodowych
    • Darmowa wysyłka (kurier, paczkomat, pobranie)
    • 30 dni na zwrot
    • Pozwolenie na zmiany z podpisem i pieczęcią autora
    • GRATIS: Wiertarka Udarowa
    22 299 20 00 (pn-nd 9.30 do 19.30)
    Zawartość projektu to: 3 egzemplarze projektu archtektoniczno budowlanego + 2 egzemplarze projektu technicznego.
    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+2 egzemplarze.

    Projekt architektoniczno-budowlany
    Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100: rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),rzut dachu,

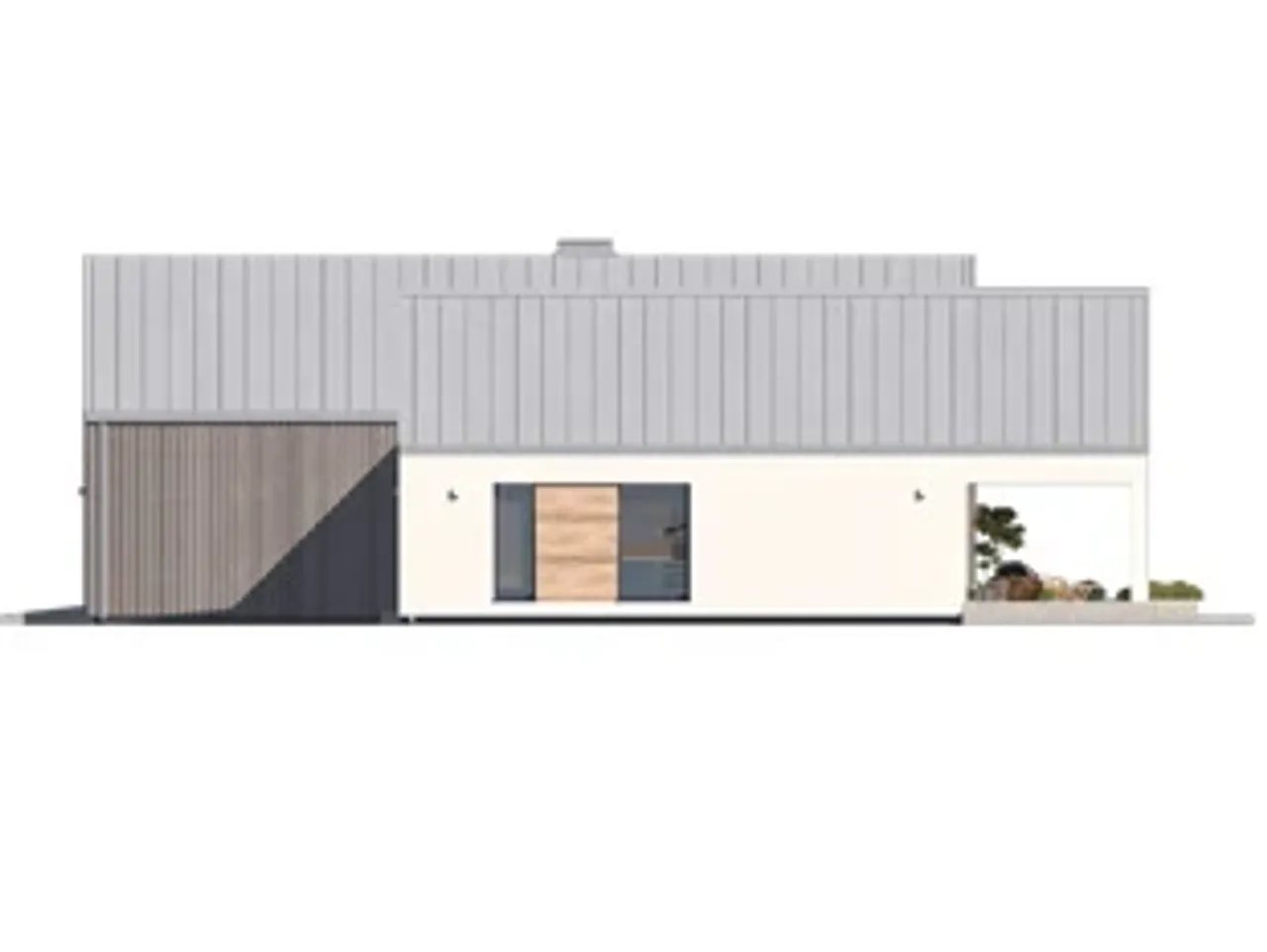

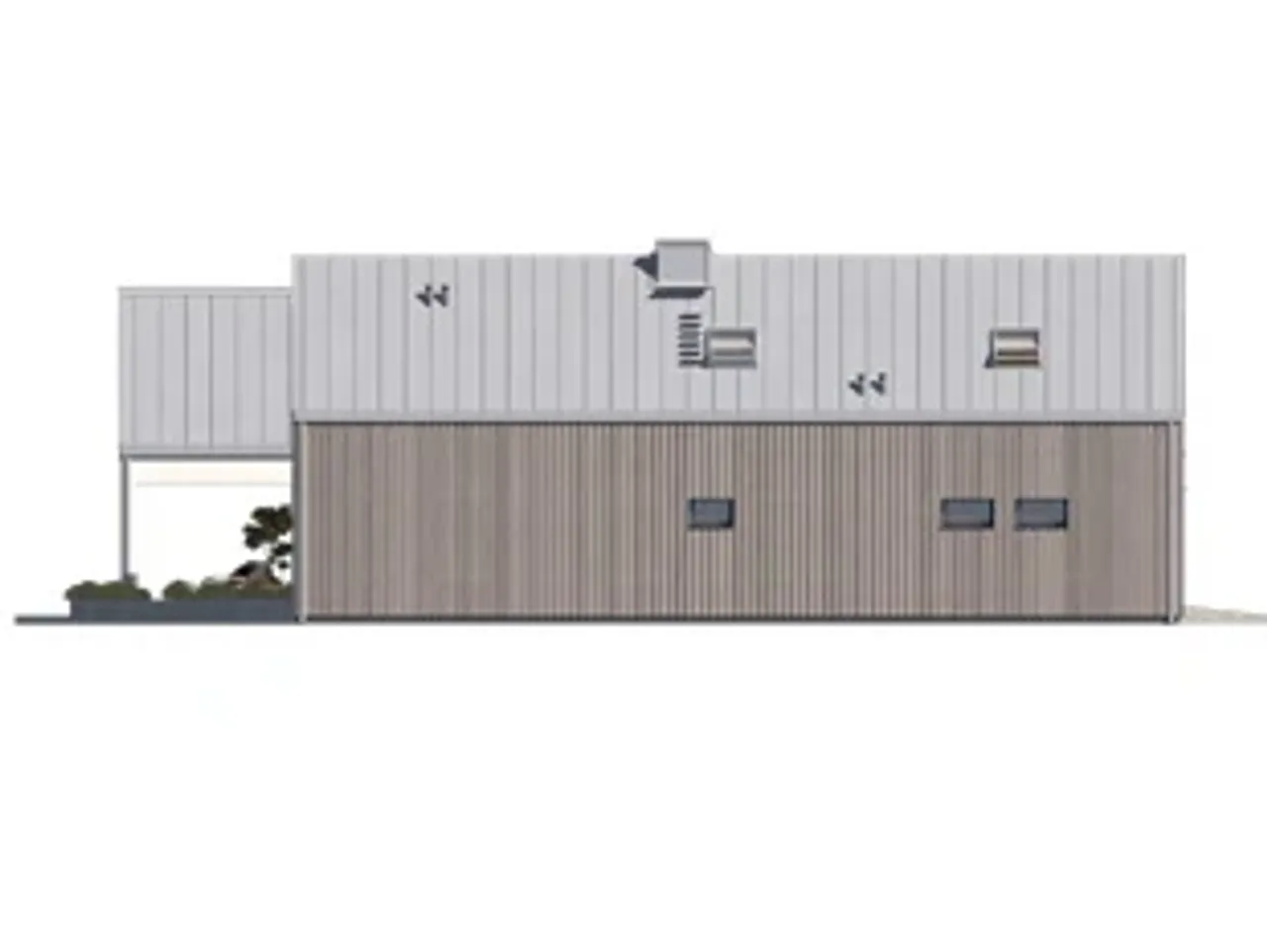

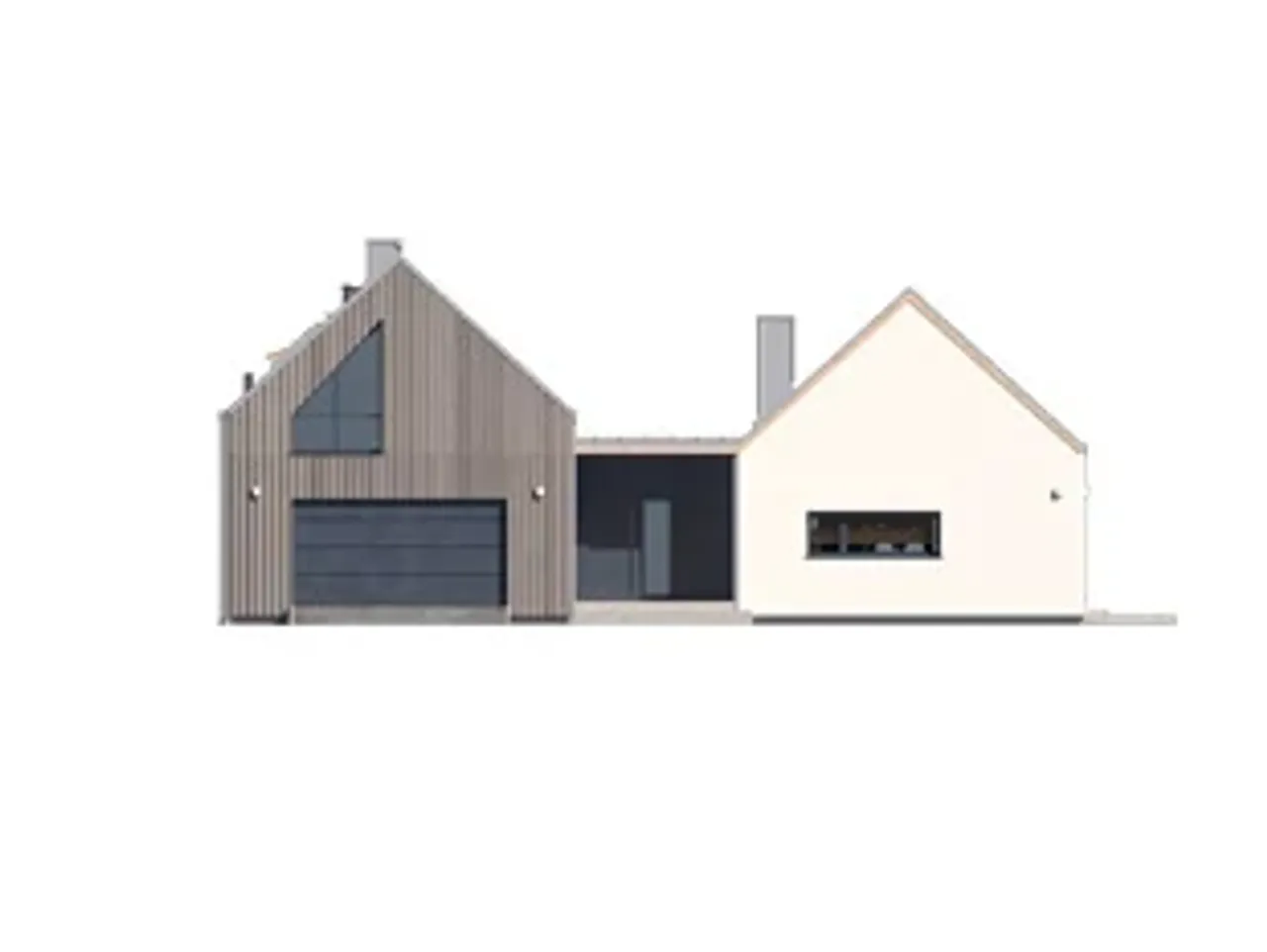

    przekroje, opisy przegród, elewacje budynku, wykaz stolarki okiennej i drzwiowej, detale rozwiązań architektonicznych.

    Projekt zawiera również opis techniczny, który wskazuje:
    zamierzony sposób użytkowania obiektu budowlanego, charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji), informację o sposobie posadowienia obiektu budowlanego, projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko, informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej, inne wymagane opinie, uzgodnienia i pozwolenia

    Projekt techniczny zawiera:
    Opis techniczny i konstrukcyjny, Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100), Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się: rzuty fundamentów, rzuty konstrukcyjne poszczególnych kondygnacji, wykaz drewna na więźbę dachową i jej rzut, wykaz stali zbrojeniowej, szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.

    Instalacje sanitarne, które zwierają: opis techniczny, niezbędne obliczenia, schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej, schemat instalacji CO wraz z doborem grzejników, schemat i rozwinięcie instalacji gazowej, schemat kotłowni wraz z doborem kotła, schemat podłączenia wodomierza i gazomierza.

    Instalacje elektryczne zawierające: opis techniczny i obliczenia instalacji elektrycznej i odgromowej, schemat rozmieszczenia elementów instalacji elektrycznej, schemat szafki bezpiecznikowej, schemat tablicy bezpiecznikowej, schemat instalacji telefonicznej.

    Rzuty gotowego projektu domu Katamaran dr-S

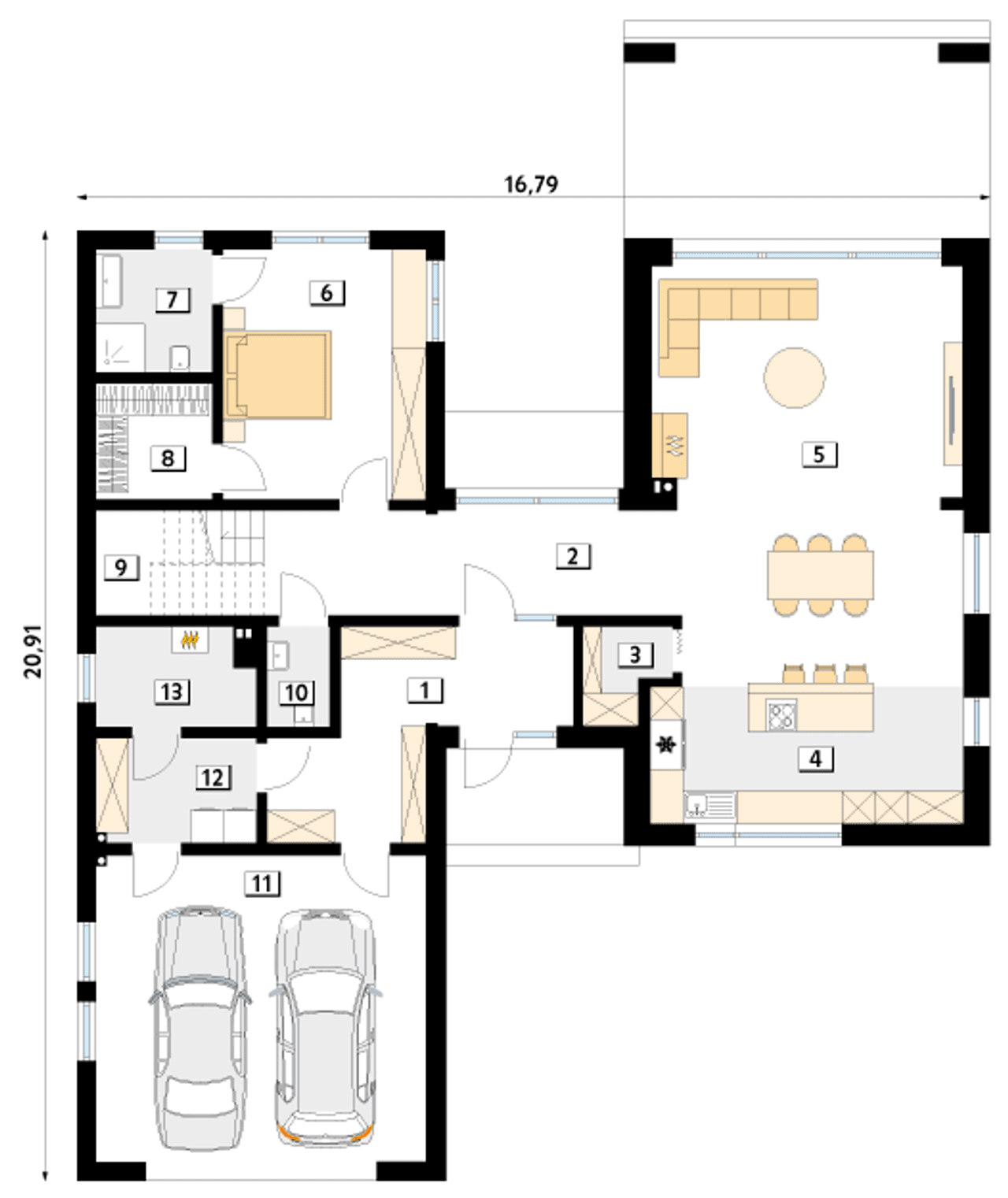

    Katamaran dr-S Rzut 1
    1. Wiatrołap 13,85 m²
    2. Korytarz/komunikacja 14,88 m²
    3. Spiżarnia 2,48 m²
    4. Kuchnia/jadalnia 31,44 m²
    5. Salon 25,24 m²
    6. Sypialnia 17,18 m²
    7. łazienka 4,84 m²
    8. Garderoba 4,56 m²
    9. Schody 5,98 m²
    10. Wc 2,13 m²
    11. Garaż 34,08 m²
    12. Pralnia 5,67 m²
    13. Kotłownia 5,12 m²
    Pobieram bezpłatne rysunki szczegółowe

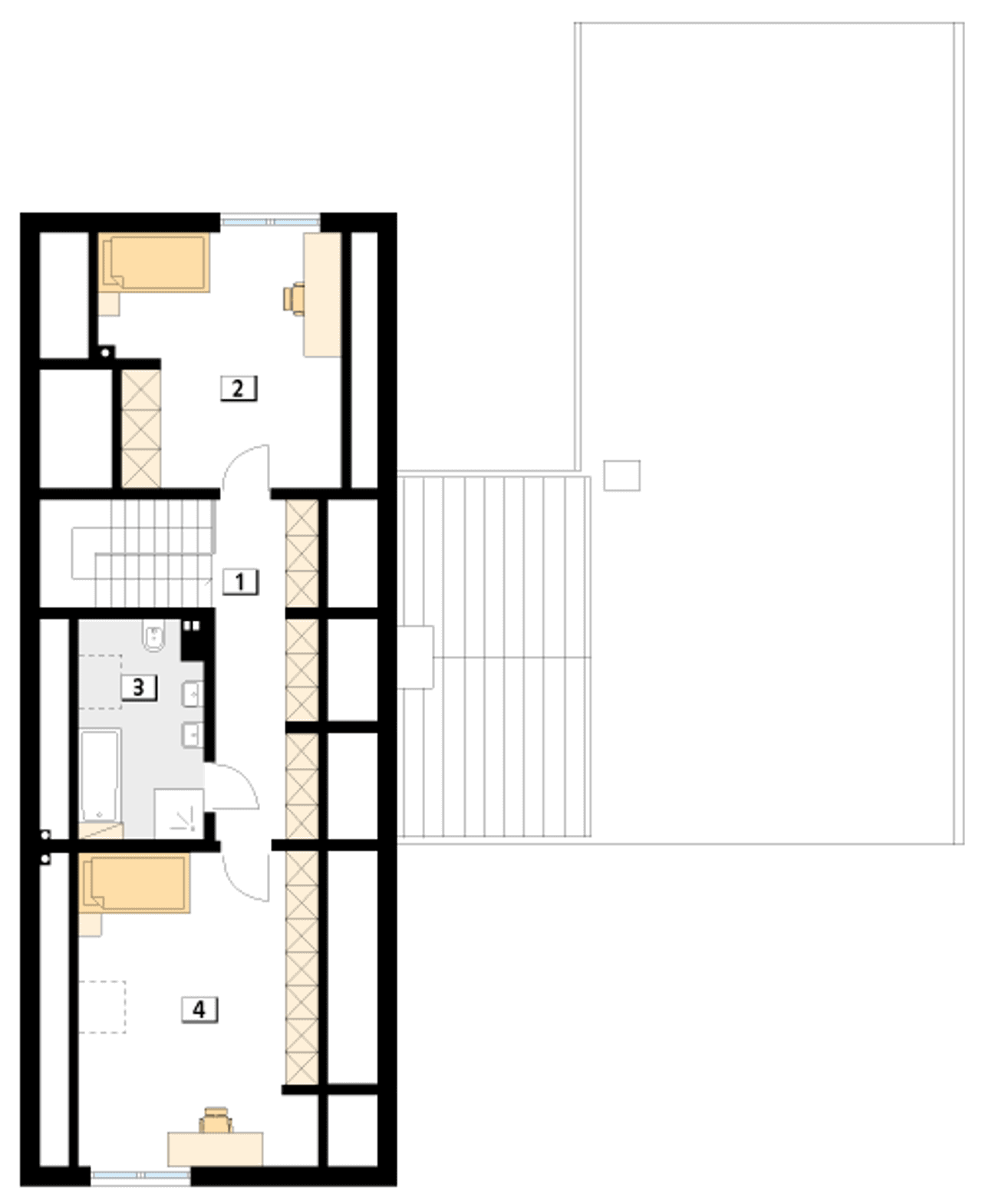

    Katamaran dr-S Rzut 2
    1. Korytarz/komunikacja 6,93 m²
    2. Sypialnia 13,67 m²
    3. łazienka 3,67 m²
    4. Sypialnia 16,85 m²
    Pobieram bezpłatne rysunki szczegółowe
    Katamaran dr-S Rzut 3
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Katamaran dr-S

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Katamaran dr-S

    Parametry Techniczne gotowego projektu domu Katamaran dr-S

    Ilość pokoi 4
    Pow. użytkowa 174.49 m²
    Powierzchnia zabudowy 209.8 m²
    Kondygnacje parterowy+poddasze
    Garaż 2 stanowiska
    Technologia szkielet/drewniany

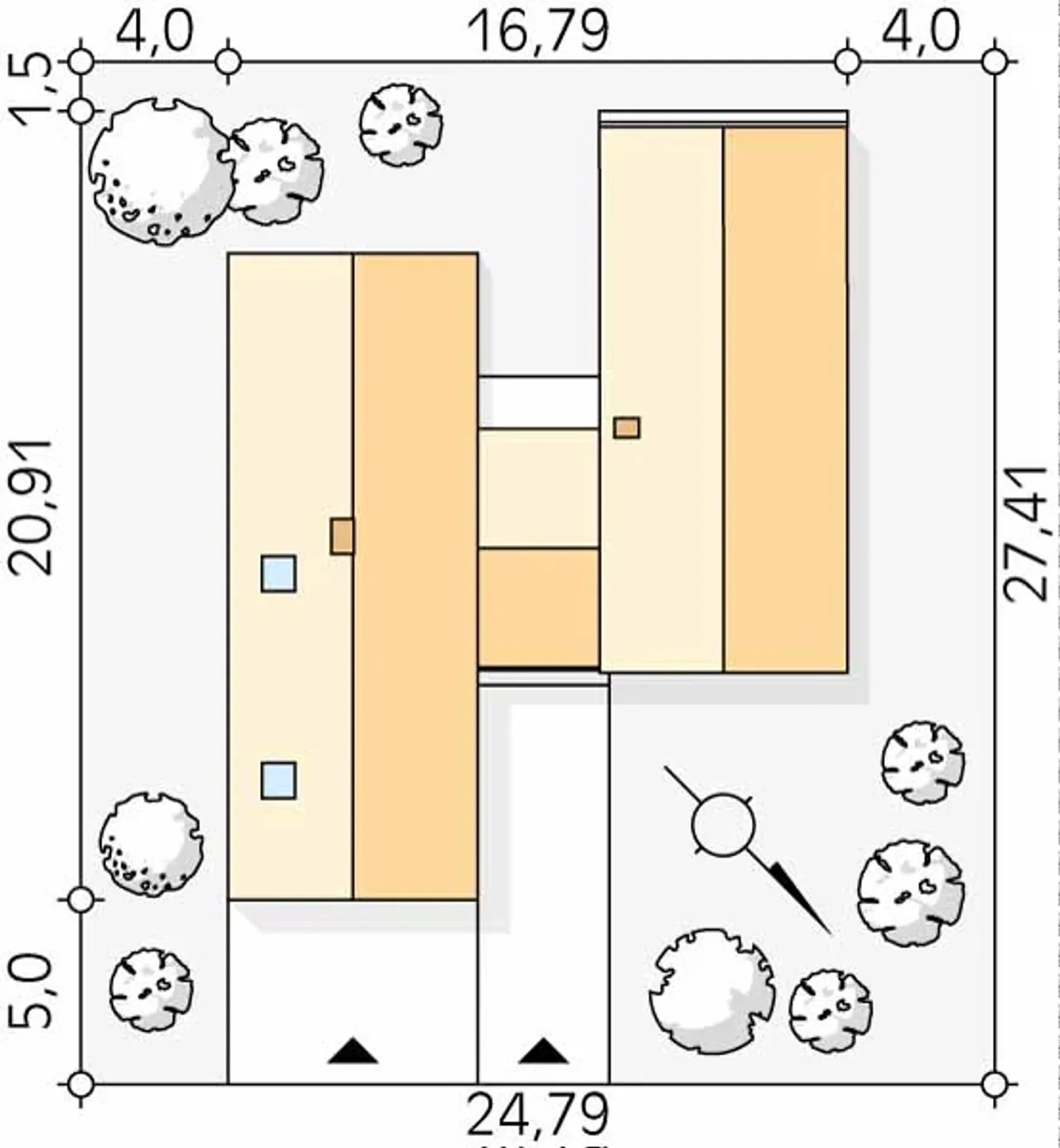

    Szerokość działki 24.8 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Kubatura 854.88 m³
    Kominek kominek opcjonalnie
    Ogrzewanie pompa ciepła
    Powierzchnia dachu 334.65 m²
    Piwnica bez podpiwniczenia
    Wysokość budynku 7.1 m
    Kalenica prostopadła do drogi
    Styl budynku nowoczesny
    Długość działki 27.41 m
    Kąt nachylenia dachu 42 °
    Rodzaj dachu dwuspadowy
    Liczba łazieniek 3
    Koszty budowy 450-500 tys., tylko z kosztorysem

    Energia i ogrzewanie gotowego projektu domu Katamaran dr-S

    Źródło ogrzewania:
    pompa ciepła
    Wentylacja: Grawitacyjna
    Do projektu dostaniesz BONUS:
    Ogrzewanie podłogowe w całym domu lub wybranych pomieszczeniach (tzw. zimnych). Szczegóły rozwiązania ustalisz z nami telefonicznie lub mailowo.

    Nasze prawdziwe opinie z Google

    Częste pytania

    Czy projekty z Planz.pl są kompletne?

    Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

    Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

    Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

    Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.

    Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

    Czy mogę wprowadzić zmiany w projekcie?

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Dodatki do projektu Katamaran dr-S

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Uni] Zgoda na zmiany w projekcie (0 zł)

    [Domy w Stylu] Schemat szamba (600 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Katamaran dr-S

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    3-5 dni roboczych (jeśli projekt nie jest koncepcją)

    Komentarze / pytania do projektu domu Katamaran dr-S

    Anna

    Podczas przeglądania różnych opcji dla naszej rodziny, projekt Katamaran dr-S zwrócił uwagę swoim nowoczesnym podejściem do wzornictwa i przestronnością wnętrz. Już na pierwszy rzut oka widać, że przestrzeń w tym domu została zaprojektowana z myślą o maksymalnym wykorzystaniu naturalnego światła, co jest niezwykle ważne dla rodzin ceniących sobie jasne i przyjemne wnętrza. Zewnętrzna bryła domu wyróżnia się eleganckim i unikalnym stylem, co dodaje całości charakteru. Projekt ten wydaje się być idealnym rozwiązaniem dla tych, którzy pragną połączenia funkcjonalności z estetyką.

    Szacunkowy kosztorys dla projektu Katamaran dr-S

    Stan surowy zamknięty 383000 zł
    Stan surowy zamknięty
    Stan deweloperski 463000 zł
    Stan deweloperski

    Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

    Projekt w kategoriach

    PRACOWNIA: Domy w Stylu arch. Tomasz Sobieszuk
