Gotowy projekt domu Kastalia (1615) (ID: 21240)

160.7 m²

parterowy

bez garażu

murowany

4290 2026-01-18

Kastalia (1615) - 160.7m²

Dostawa w ciągu 3-10 dni

Gwarantujemy najniższą cenę

4290 zł

(4690 zł brutto)

TANIEJ 400 zł do 12.01.2026

Najniższa cena z 30 dni przed obniżką: 4290 zł

4290 2026-01-18

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

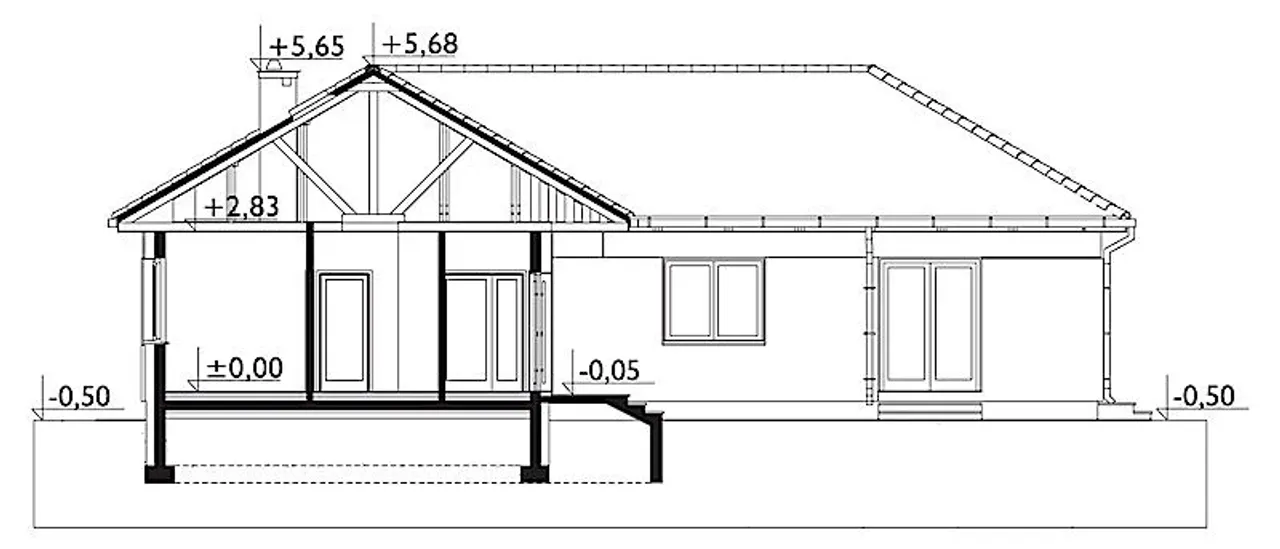

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

podobne

dodatki

wysyłka

kontakt

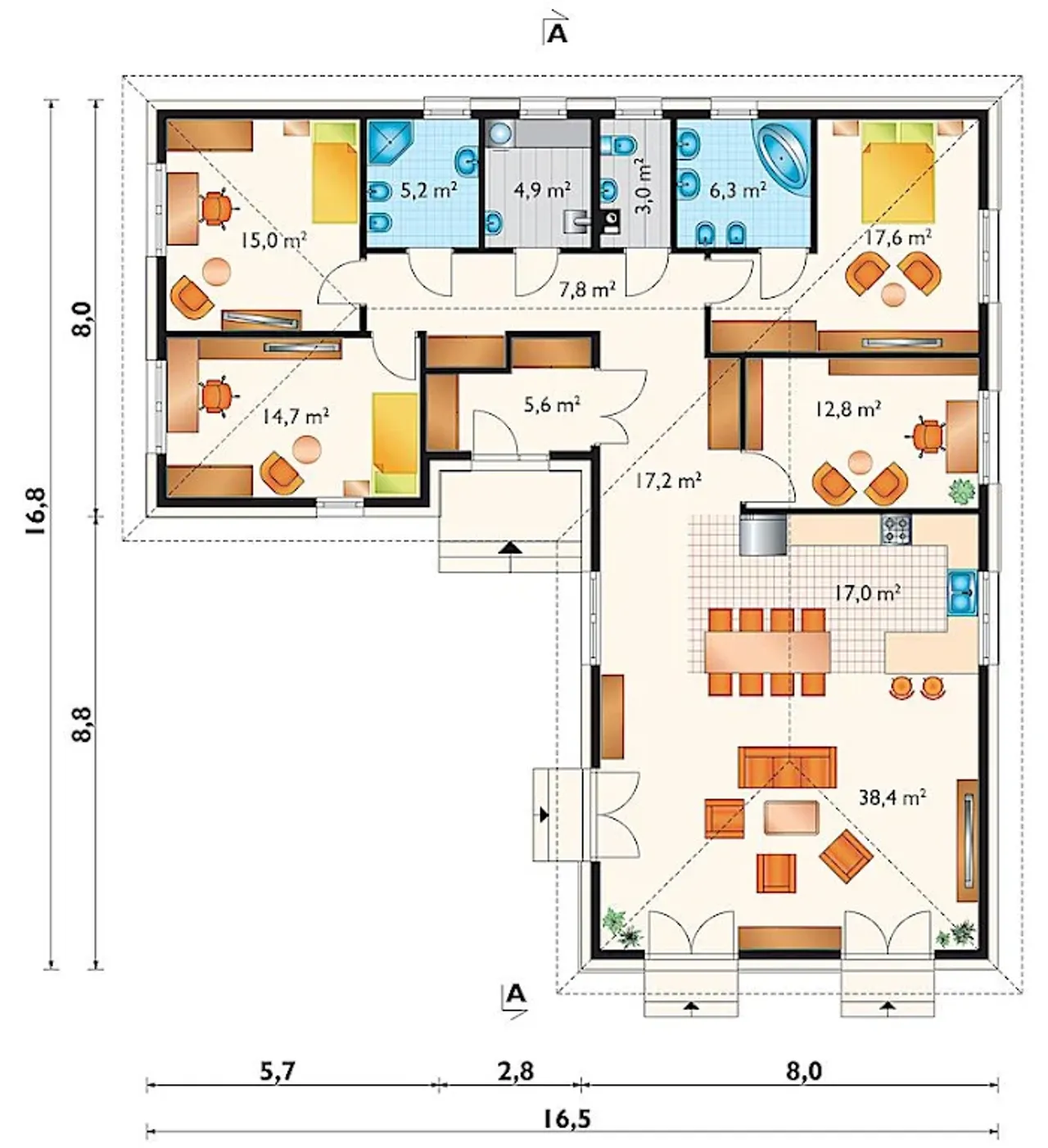

Rzuty gotowego projektu domu Kastalia (1615)

1. Gabinet	12,80 m²
2. Hol	17,20 m²
3. Kotłownia	4,90 m²
4. Kuchnia	17,00 m²
5. łazienka	6,30 m²
6. łazienka	5,20 m²
7. Pokój	15,00 m²
8. Pokój	14,70 m²
9. Przedpokój	7,80 m²
10. Salon	38,40 m²
11. Sień	5,60 m²
12. Sypialnia	17,60 m²
13. Wc	3,00 m²

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Kastalia (1615)

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Kastalia (1615)

Parametry Techniczne gotowego projektu domu Kastalia (1615)

Pow. użytkowa 160.7 m²

Ilość pokoi 5

Powierzchnia zabudowy 200.4 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

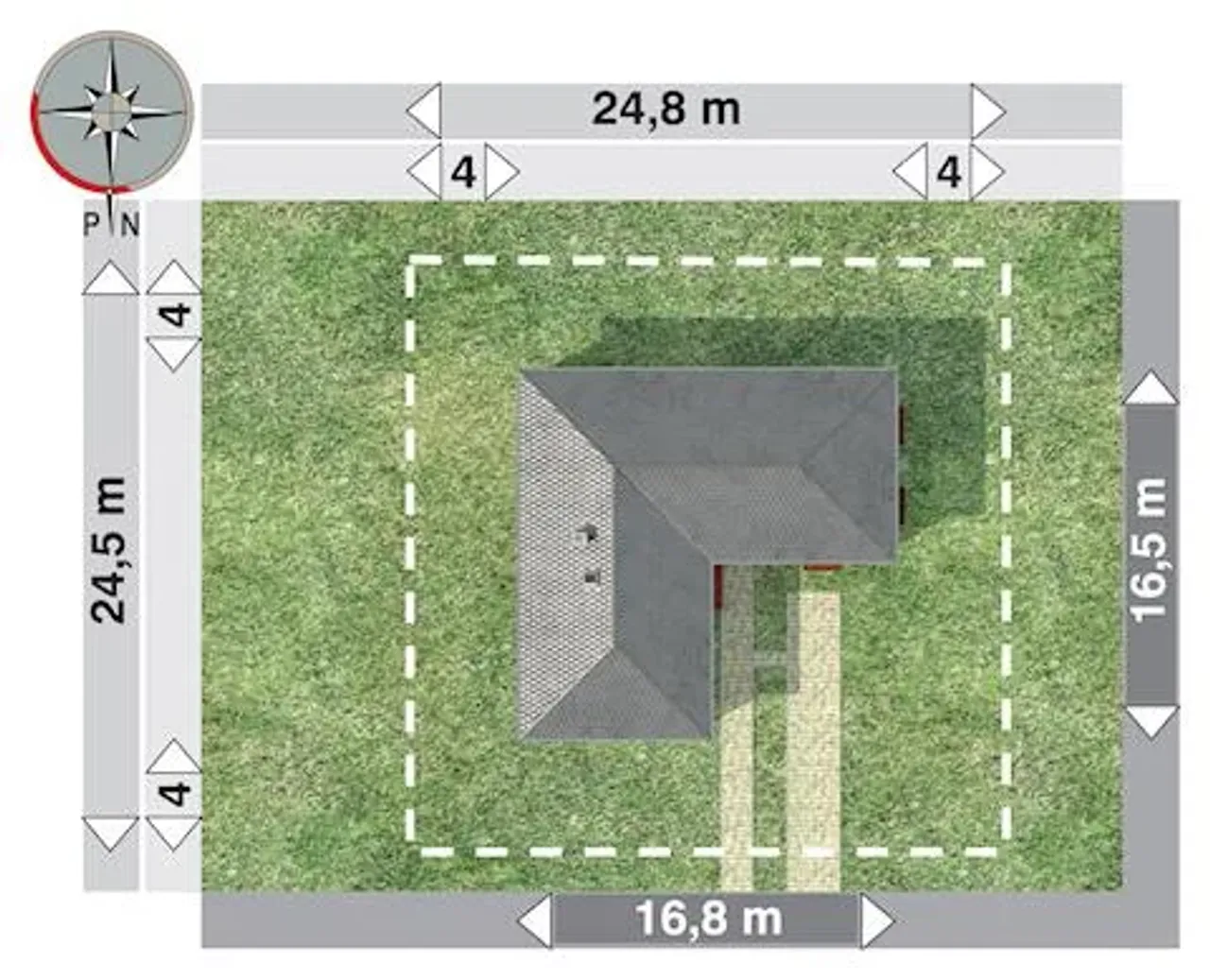

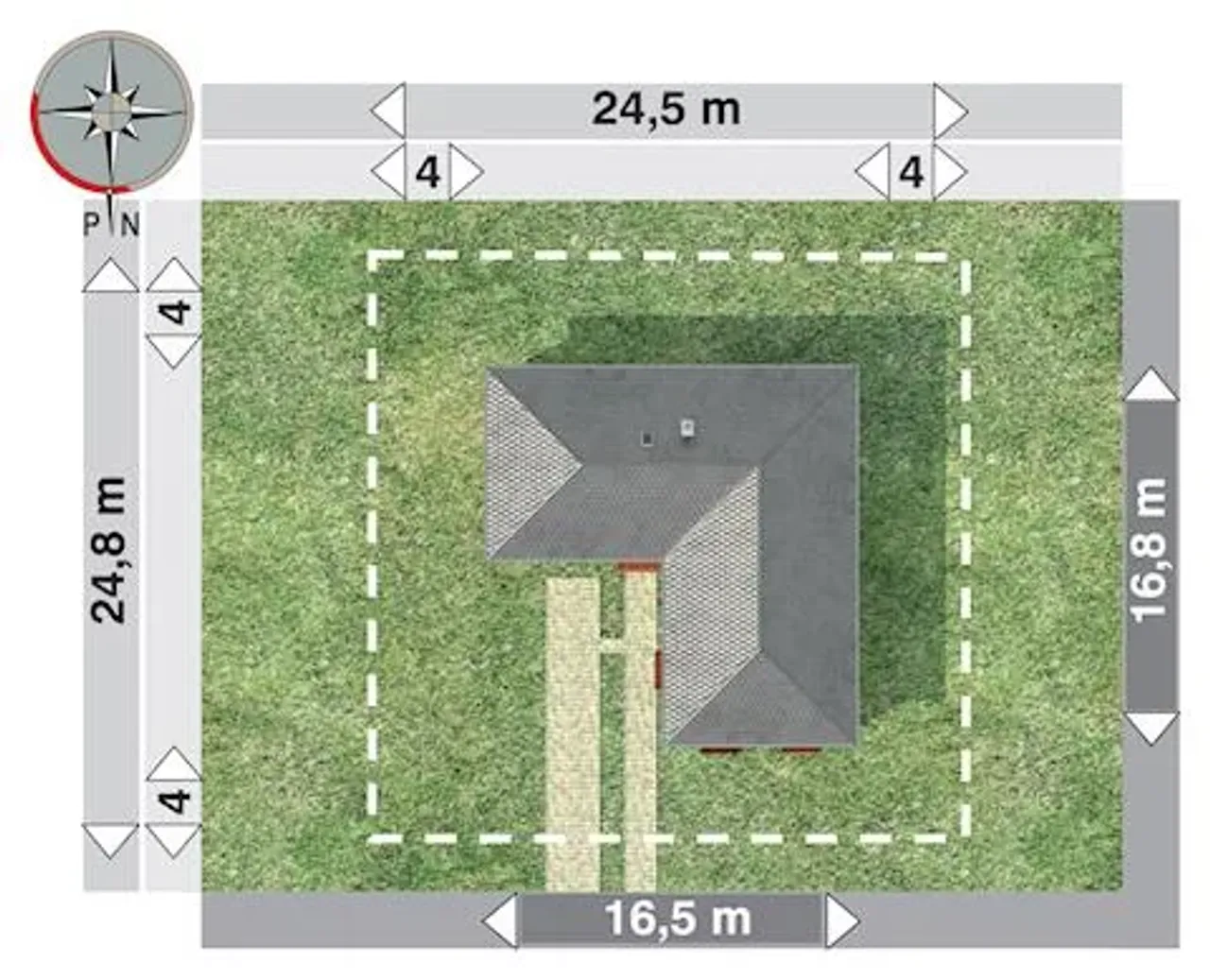

Szerokość działki 24.5 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 6.2 m

Długość działki 24.8 m

Bryła budynku plan litery L

Strop drewniany

Styl budynku nowoczesny

Kalenica bez znaczenia

Liczba łazieniek 2

Kąt nachylenia dachu 30 °

Szerokość budynku 16.5 m

Kominek kominek w projekcie

Długość budynku 16.8 m

Rodzaj dachu wielospadowy

Piwnica bez podpiwniczenia

Powierzchnia dachu 271.3 m²

Pow. użytkowa 160.7 m²

Powierzchnia zabudowy 200.4 m²

Garaż bez garażu

Szerokość działki 24.5 m

Typ domu jednorodzinny całoroczny

Długość działki 24.8 m

Strop drewniany

Kalenica bez znaczenia

Kąt nachylenia dachu 30 °

Kominek kominek w projekcie

Rodzaj dachu wielospadowy

Powierzchnia dachu 271.3 m²

Ilość pokoi 5

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Wysokość budynku 6.2 m

Bryła budynku plan litery L

Styl budynku nowoczesny

Liczba łazieniek 2

Szerokość budynku 16.5 m

Długość budynku 16.8 m

Piwnica bez podpiwniczenia

Nasze prawdziwe opinie z Google

Opis projektu domu Kastalia (1615)

Gotowy projekt domu Kastalia 245-MB prezentuje typowy budynek jednorodzinny całoroczny bez garażu. W domu Kastalia 245-MB nie przewidziano kominka. Dom zaprojektowany jest w technologii murowanej, jednak w ramach adaptacji można dokonać zmian w dobraniu materiałów budowlanych. Przewidziany w projekcie sposób ogrzewania to paliwo gazowe. W projekcie budynku nie przewidziano piwnicy, można we własnym zakresie doprojektować tę kondygnację. Będzie to dom parterowy.

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: zewnętrzne: z betonu komórkowego H+H, gr. 24 cm gęstość 600 + docieplenie płyty styropianowe GOLD fasada firmy TERMOORGANIKA gr. 20 cm.
Ściany wewnętrzne: konstrukcyjne: bloczki z betonu komórkowego H+H gr. 24 cm
działowe: bloczki z betonu komórkowego H+H gr. 12 cm.
Strop: drewniany.
Konstrukcja dachu: wiązary dachowe.
Rodzaj schodow: brak.
Typ ogrzewania: kocioł na gaz.
Aneks na paliwo stałe: na zamówienie.
Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
Elewacja: kompletny system ociepleń TERMO ORGANIKA
podmurówka płytki elewacyjne.
