Gotowy projekt domu KASANDRA

ID: 7635
2750 2025-04-11
2750 zł
Projekt wymaga dostosowania do aktualnych przepisów.
  • Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
  • GRATIS: 16 projektów (drewutni, altany i wiaty)
  • GRATIS: tablica i dziennik budowy
  • GRATIS: przesyłka kurierska


Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

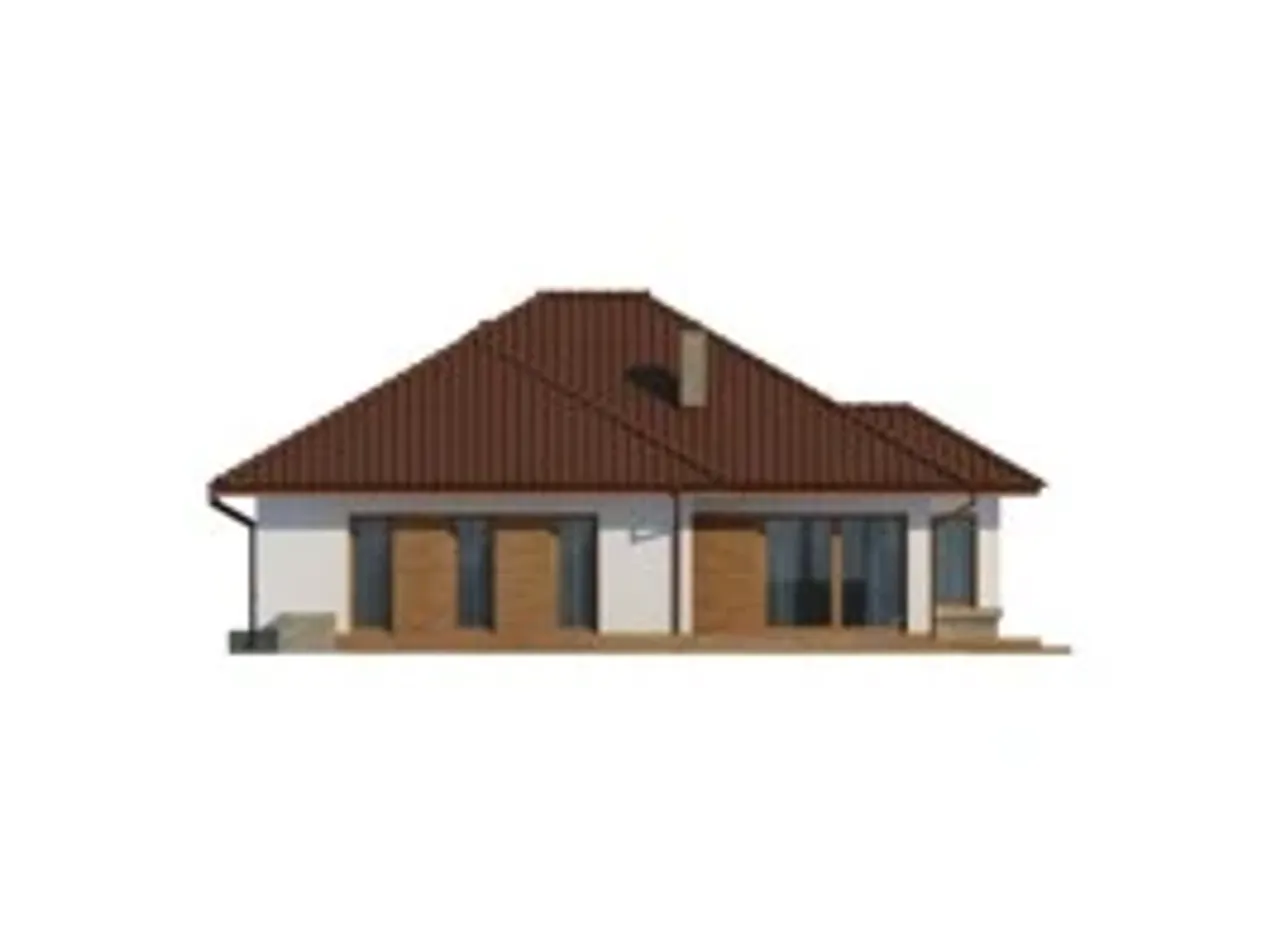

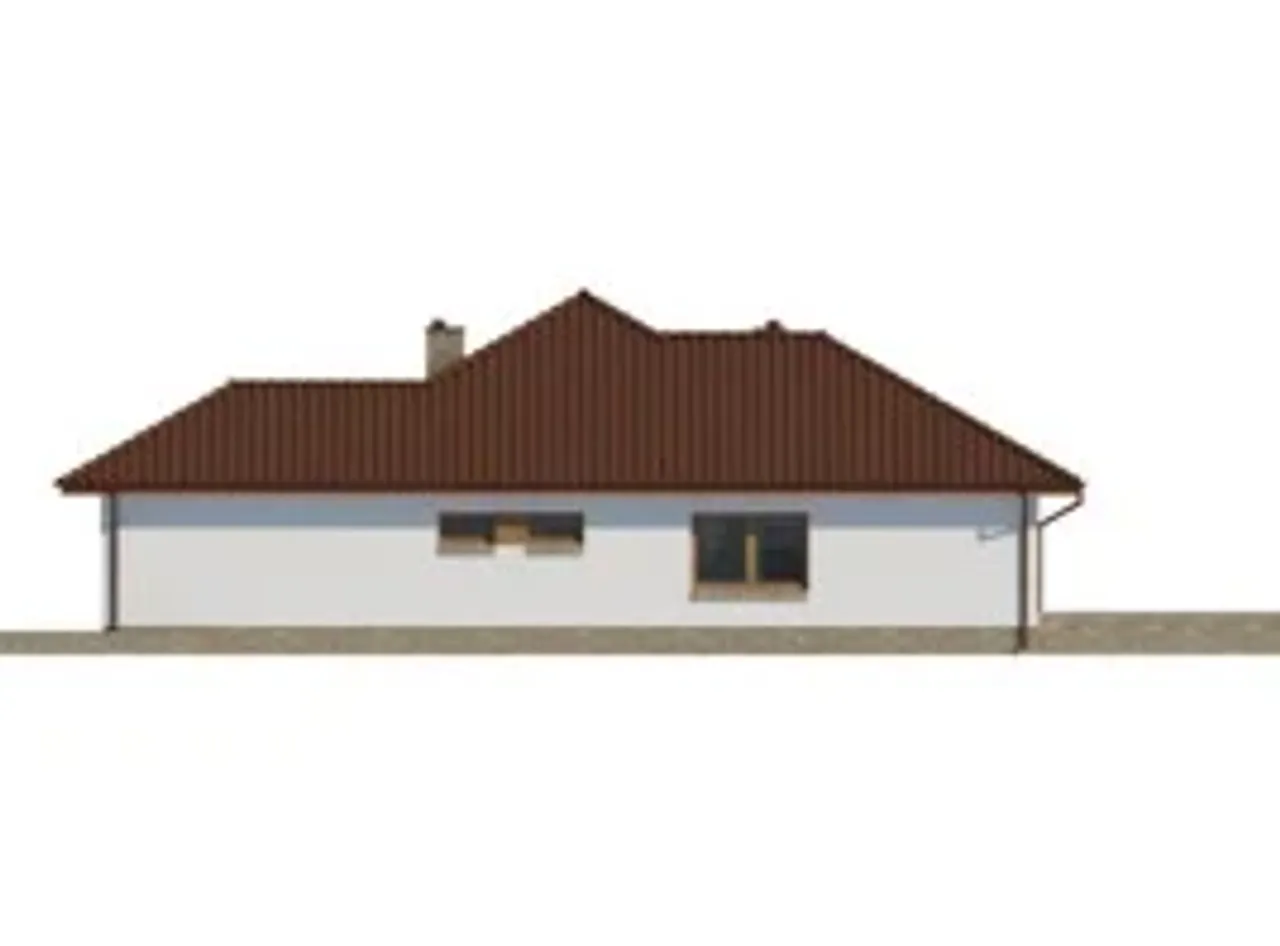

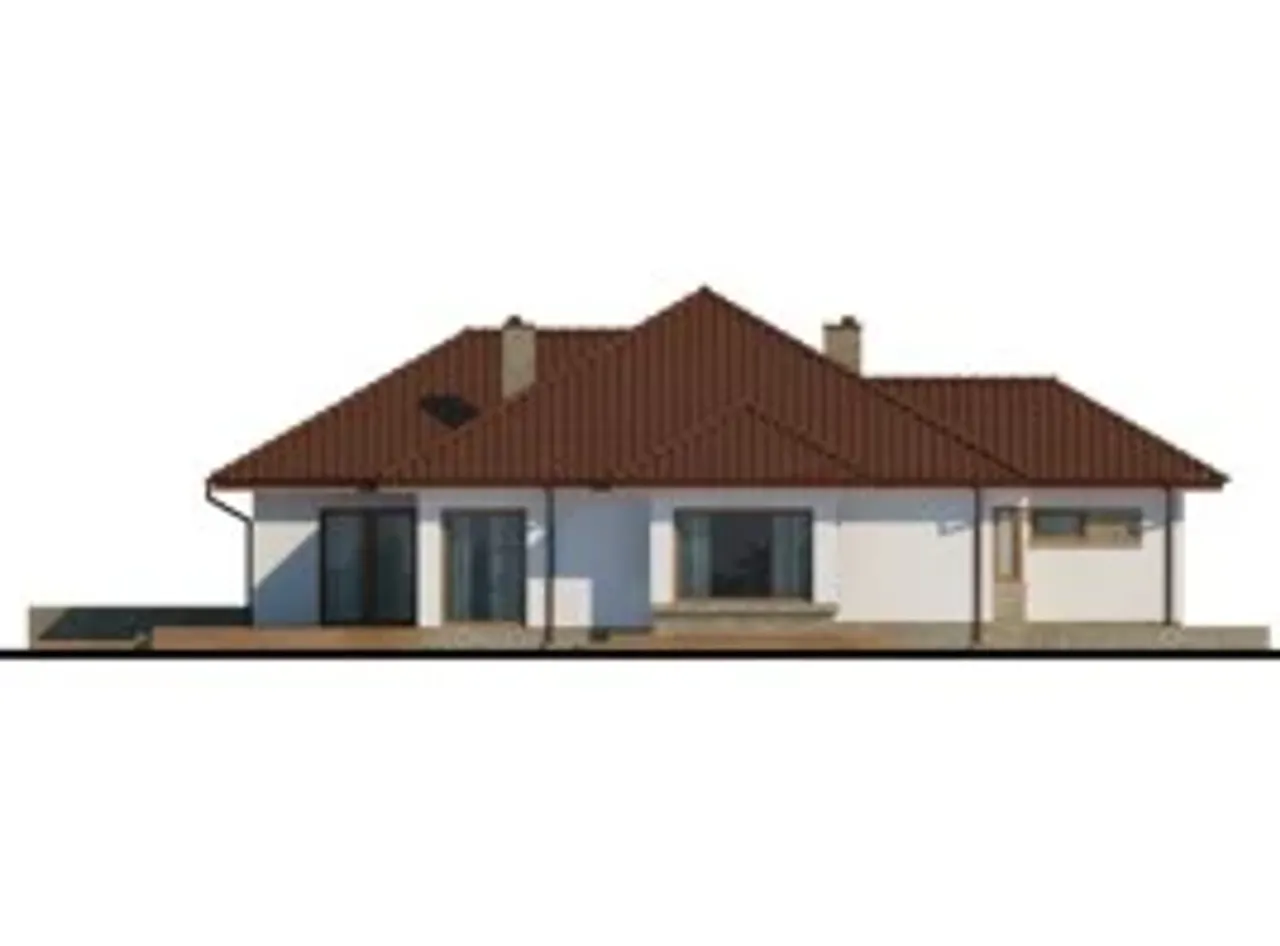

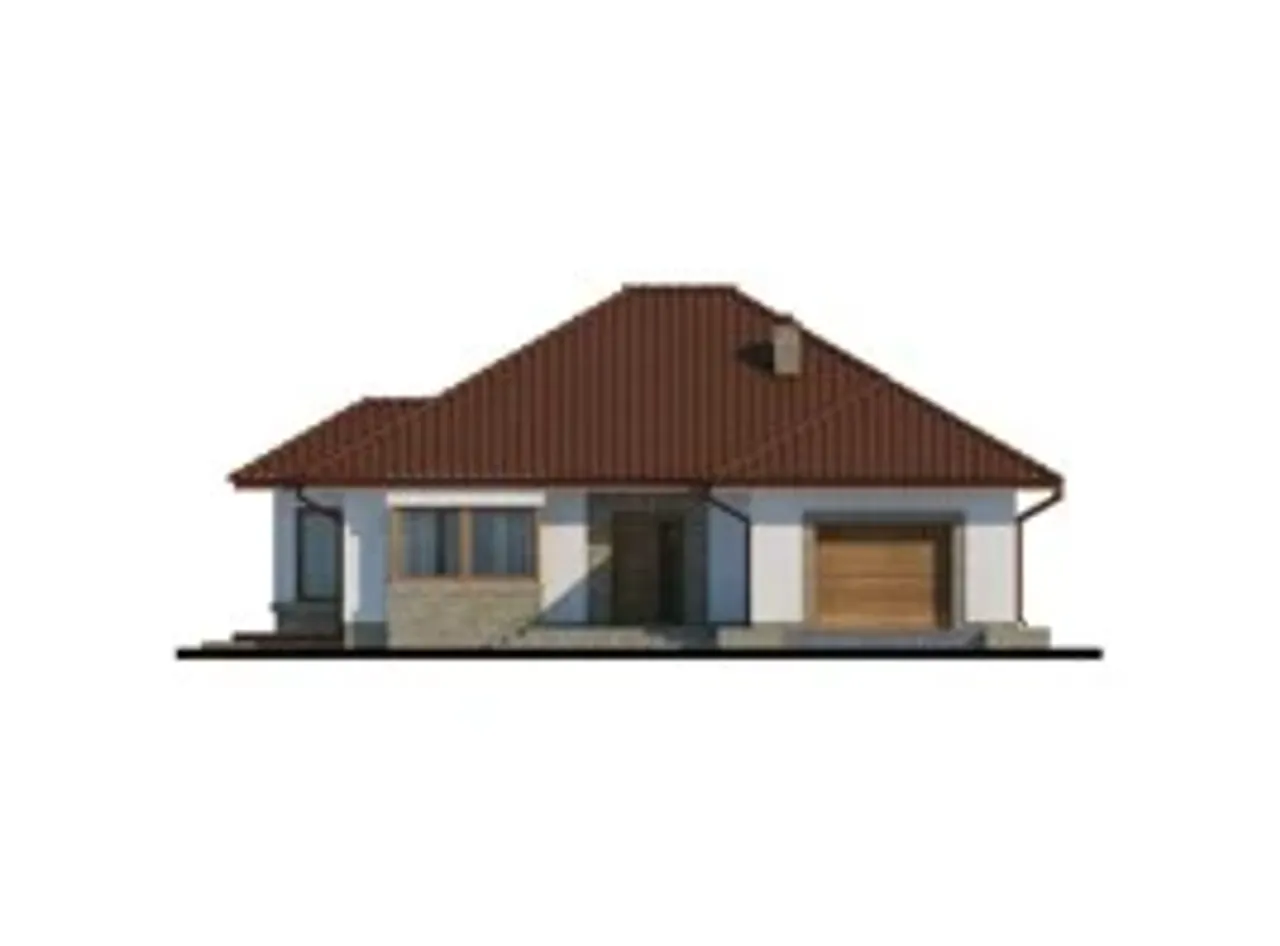

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu KASANDRA

1. Powierzchnia 133,88 m²
2. Wiatrołap 4,31 m²
3. Hall 19,46 m²
4. Kuchnia 12,85 m²
5. Spiżarnia 1,52 m²
6. Salon z jadalnią 36,72 m²
7. łazienka 5,67 m²
8. Garderoba 3,02 m²
9. Pokój 13,19 m²
10. Pokój 13,62 m²
11. Pokój 12,02 m²
12. łazienka 7,39 m²
13. Pralnia / suszarnia 4,11 m²
14. Pom. gospodarcze 5,19 m²
15. Garaż 24,72 m²
1. Strych 44,05 (171,20) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: KASANDRA

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu KASANDRA

Parametry Techniczne gotowego projektu domu KASANDRA

Pow. użytkowa 133.88 m²
Ilość pokoi 4
Powierzchnia zabudowy 206.03 m²
Kondygnacje parterowy
Garaż 1 stanowisko
Technologia murowany
Szerokość działki 22.66 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Długość budynku 18.51 m
Piwnica bez podpiwniczenia
Kubatura 432.46 m³
Rodzaj garażu z przodu
Strop drewniany
Powierzchnia dachu 293.23 m²
Rodzaj dachu wielospadowy
Długość działki 26.51 m
Kalenica równoległa do drogi
Wysokość budynku 7.2 m
Przechowywanie w kuchni spiżarnia
Bryła budynku plan litery T
Styl budynku nowoczesny
Funkcje dodatkowe z pralnią
Liczba łazieniek 2
Szerokość budynku 14.66 m
Kominek kominek w projekcie
Kąt nachylenia dachu 30 °
Koszty budowy 350-400 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu KASANDRA

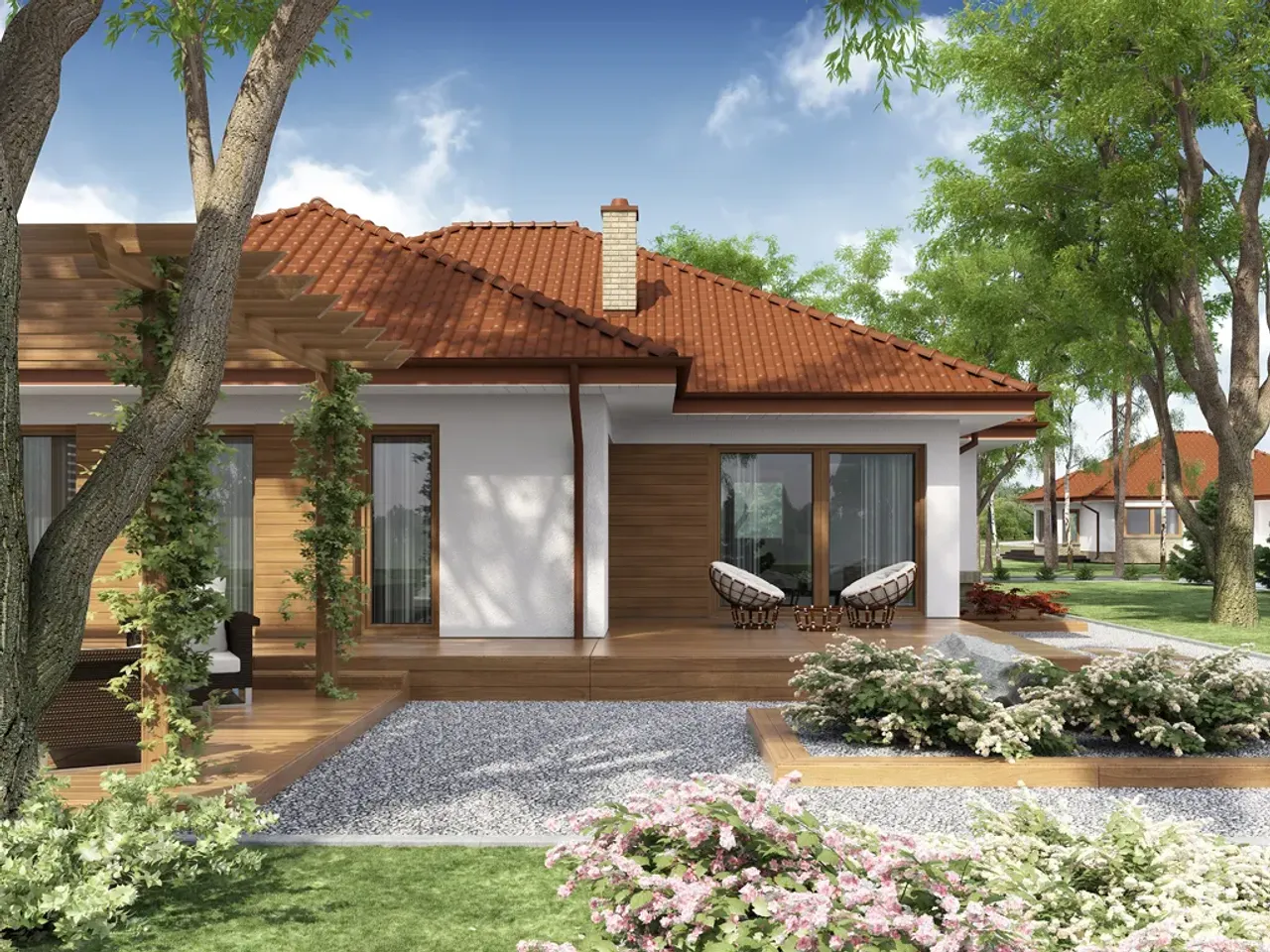

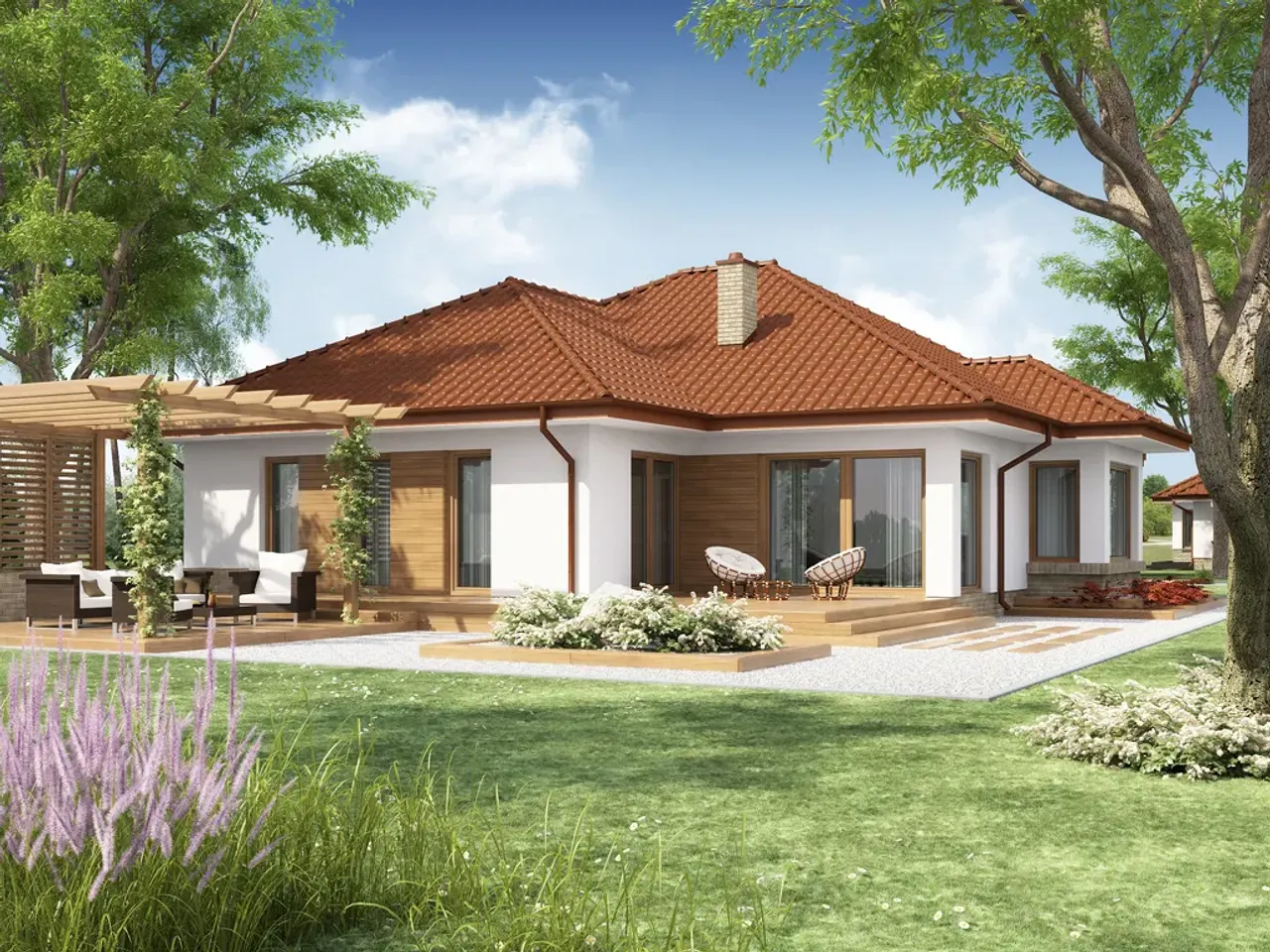

Projekt domu Kasandra to parterowy dom pokryty dachem wielospadowym. Budynek posiada prostą budowę, od strony frontowej znajdują się drzwi wejściowe oraz wjazd do garażu jednostanowiskowego, z którego możemy dostać się bezpośrednio do wnętrza domu. Projekt domu Kasandra od strony ogrodu przewiduje niezadaszony taras. Salon połączony z jadalnią został dobrze doświetlony światłem dziennym poprzez zastosowanie dużych przeszkleń.



Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego – 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego – 24 cm (działowe – 12 cm).; Strop: belki drewniane.; Elewacje: tynk – System Platinum firmy TERMO ORGANIKA, okładzina dewniana.; Pokrycie dachu: dachówka cementowa.; Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym.; Schody wewnętrzne: wyłaz na poddasze.; Ogrzewanie: kocioł gazowy kondensacyjny, dodatkowe źródło ciepła – kominek z płaszczem wodnym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu KASANDRA

Stan surowy zamknięty 257500 zł
powierzchnia
Stan deweloperski 358000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu KASANDRA

[Domena] Kosztorys inwestorski (450 zł)

[Domena] Dodatkowy egzemplarz projektu (550 zł)

[Domena] Kosztorys inwestorski w wersji elektronicznej (500 zł)

[Domena] Instalacja solarna (450 zł)

[Domena] Pompa ciepła- gruntowa (550 zł)

[Domena] Aneks na paliwo stałe (0 zł)

[Domena] Ogrzewanie gazowe (500 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt KASANDRA
