121.65 m²
parterowy+poddasze
bez garażu
murowany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

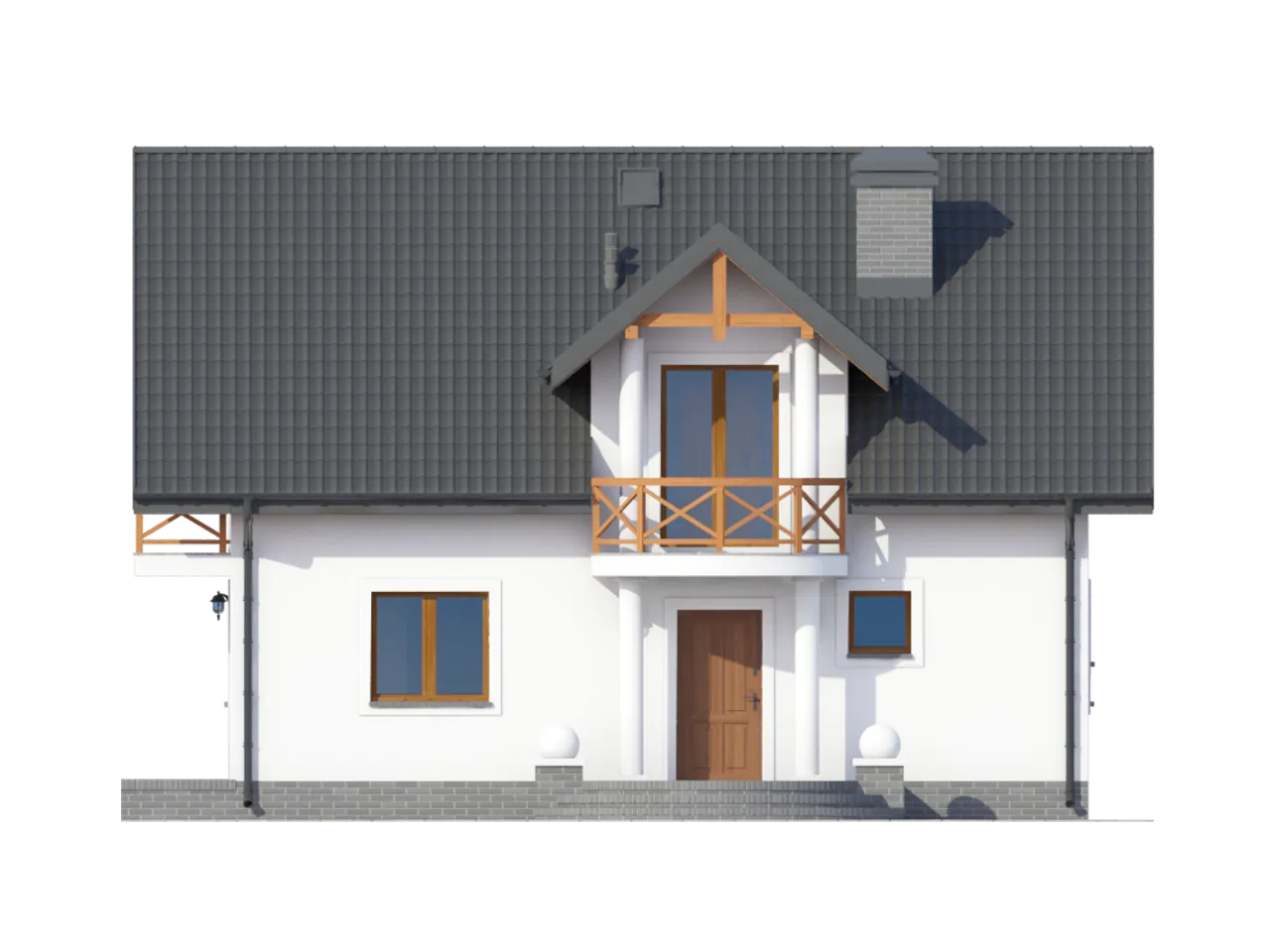

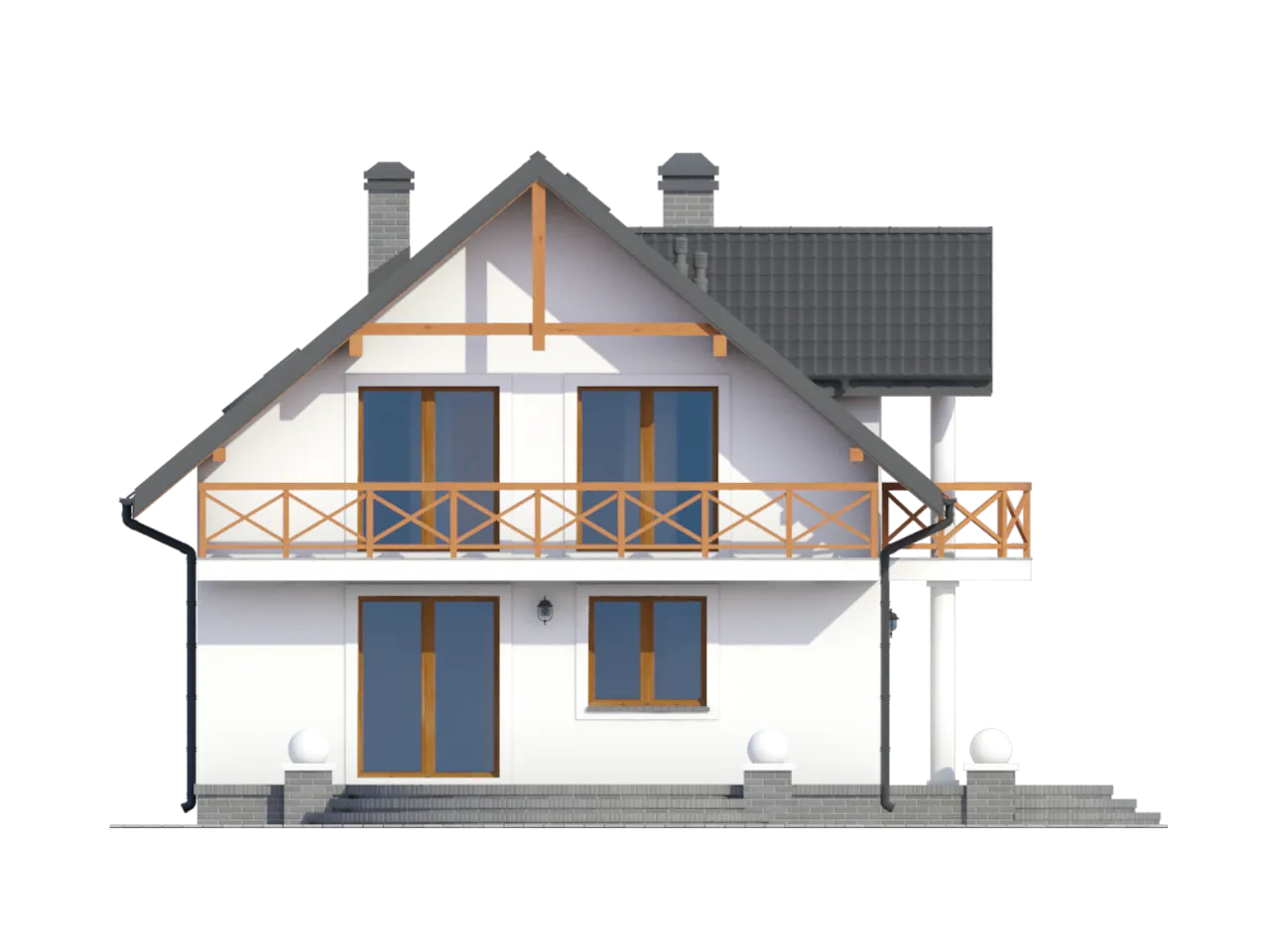

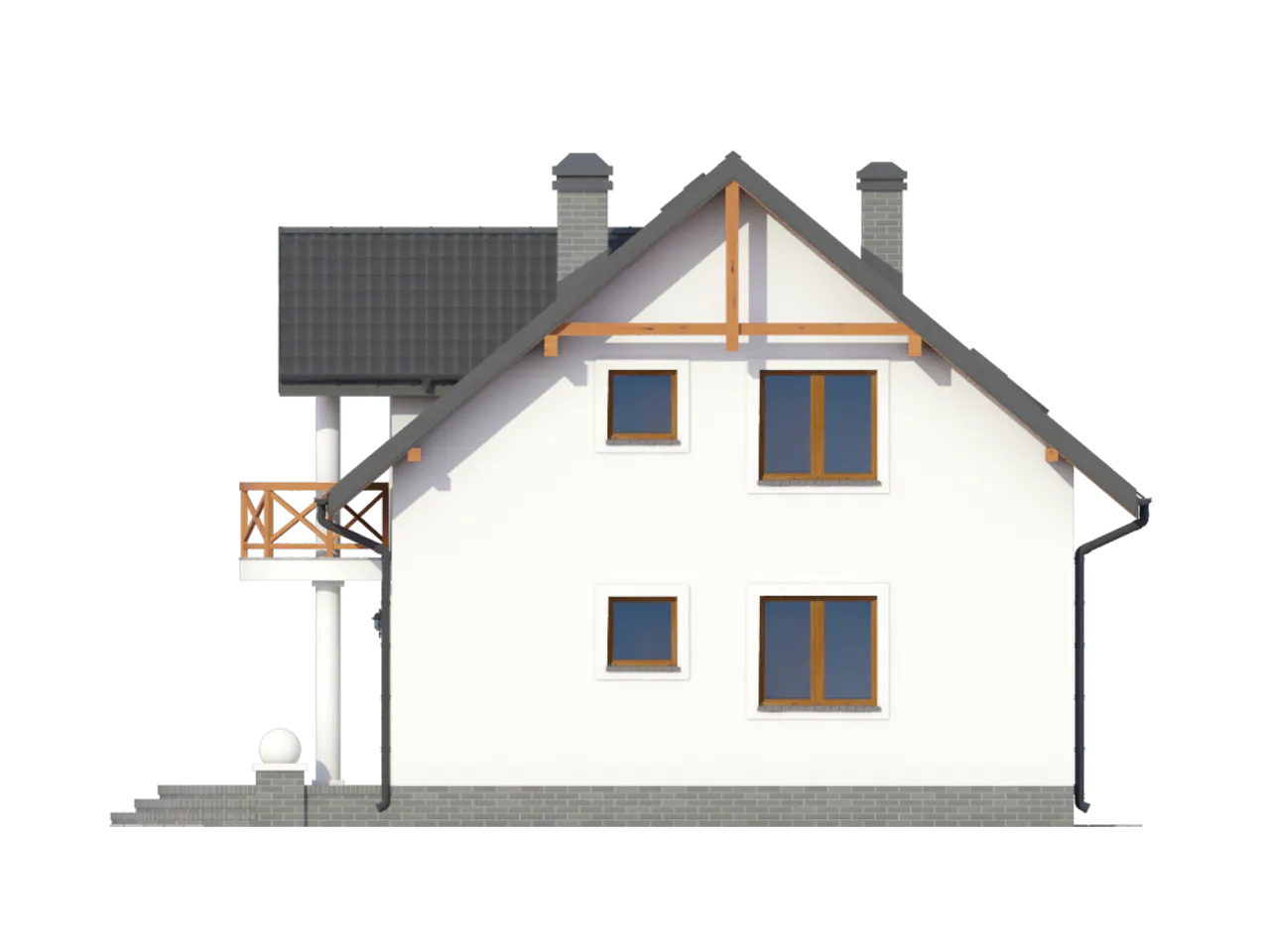

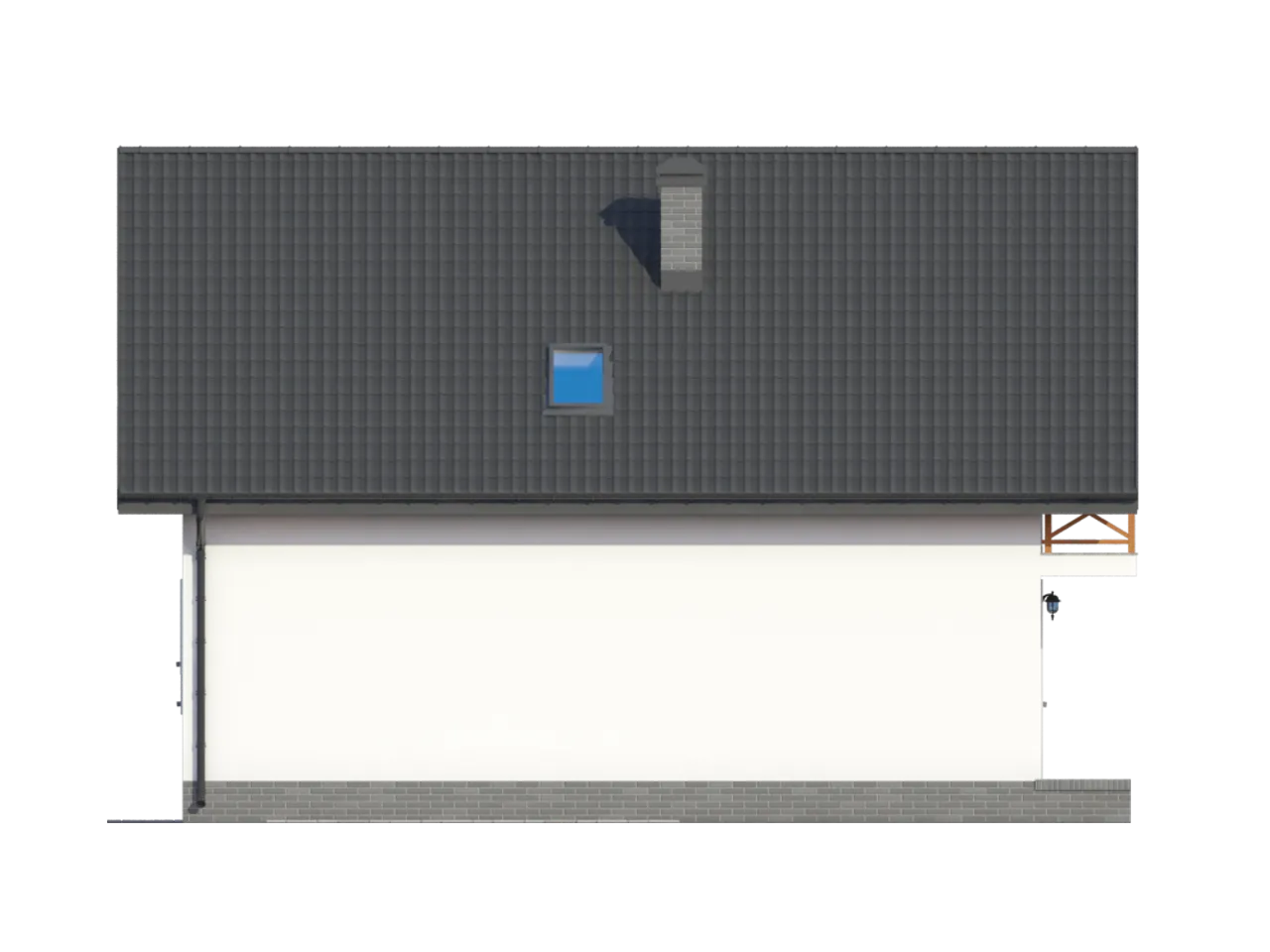

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.
| 1. Wiatrołap | 4,28 m² |
| 2. Komunikacja | 10,88 m² |
| 3. Kuchnia | 14,05 m² |
| 4. Salon | 18,46 m² |
| 5. Pokój | 12,41 m² |
| 6. łazienka | 5,42 m² |
| 7. Kotłownia | 6,21 m² |
| 1. Komunikacja | 6,09 (6,09) m² |
| 2. Pokój | 13,30 (16,18) m² |
| 3. Pokój | 13,06 (16,04) m² |
| 4. Pokój | 9,92 (12,19) m² |
| 5. łazienka | 6,71 (8,25) m² |
| 6. Pokój | 7,07 (7,42) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Jaworze nowe kx
| Ilość pokoi 6 |
| Pow. użytkowa 121.65 m² |
| Powierzchnia zabudowy 91 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 18.7 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Strop żelbetowy |
| Szerokość budynku 10.7 m |
| Styl budynku tradycyjny |
| Taras z tarasem |
| Kąt nachylenia dachu 40 ° |
| Kalenica równoległa do drogi |
| Długość budynku 8.5 m |
| Piwnica bez podpiwniczenia |
| Kubatura 510 m³ |
| Funkcje dodatkowe z lukarnami |
| Powierzchnia dachu 173.43 m² |
| Rodzaj dachu dwuspadowy |
| Długość działki 16.5 m |
| Ogrzewanie gaz |
| Liczba łazieniek 2 |
| Wysokość budynku 8.57 m |
| Kominek kominek w projekcie |
| Bryła budynku prosta bryła |
| Kotłownia duża kotłownia |
| Koszty budowy tylko z kosztorysem, 250-300 tys. |
| Ilość pokoi 6 |
| Powierzchnia zabudowy 91 m² |
| Garaż bez garażu |
| Szerokość działki 18.7 m |
| Typ domu jednorodzinny całoroczny |
| Szerokość budynku 10.7 m |
| Taras z tarasem |
| Kalenica równoległa do drogi |
| Piwnica bez podpiwniczenia |
| Funkcje dodatkowe z lukarnami |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz |
| Wysokość budynku 8.57 m |
| Bryła budynku prosta bryła |
| Koszty budowy tylko z kosztorysem, 250-300 tys. |
| Pow. użytkowa 121.65 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Strop żelbetowy |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 40 ° |
| Długość budynku 8.5 m |
| Kubatura 510 m³ |
| Powierzchnia dachu 173.43 m² |
| Długość działki 16.5 m |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Kotłownia duża kotłownia |
gaz
Projekt domu Jaworze nowe kx to przemyślana propozycja dla osób, które szukają przestronnego i solidnie wykonanego domu rodzinnego. Wyróżnia się prostą bryłą, tradycyjnym stylem, dużą ilością pokoi oraz nowoczesnymi rozwiązaniami konstrukcyjnymi. Odkryj przepis na wygodne życie w funkcjonalnym domu, który pozwala na swobodną codzienność oraz spokojny wypoczynek.
Dom oparty na tym projekcie nadaje się idealnie dla większych rodzin, a także dla inwestorów ceniących przemyślane układy wnętrz i trwałość wykonania. Dwuspadowy dach, lukarny oraz przestronny taras sprawiają, że całość prezentuje się wyjątkowo estetycznie i tworzy przyjazne warunki do życia.
Nowoczesny projekt Jaworze nowe kx to synonim przemyślanego rozkładu funkcjonalnego i ponadczasowej architektury. Prosta bryła sprawia, że realizacja konstrukcji jest szybka i kosztowo efektywna. Dach o kącie nachylenia 40° oraz usytuowanie kalenicy równoległej do drogi zapewniają harmonijne dopasowanie do otoczenia oraz klasyczny wygląd.
Dom wykonany w sprawdzonej technologii murowanej gwarantuje solidność i możliwość długotrwałego użytkowania. Ściany zewnętrzne z pustaków ceramicznych oraz warstwa styropianu to doskonała izolacja cieplna i ochrona przed chłodem. Wysokość ścianki kolankowej (1,27 m) pozwala optymalnie wykorzystać poddasze, zapewniając przestronność pomieszczeń na górnej kondygnacji.
Bez podpiwniczenia, z dużą kotłownią oraz miejscem na kominek - dom z projektu Jaworze nowe kx to przykład, jak można połączyć praktyczność z estetyką. Brak garażu sprzyja maksymalizacji powierzchni użytkowej. Blachodachówka na dachu wzmacnia wytrzymałość i efekt wizualny, podkreślając charakter całości.
Nie zwlekaj - zamów projekt Jaworze nowe kx, zbuduj dom na solidnych fundamentach i odkryj prawdziwą wygodę codziennego życia!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
