138.45 m²
parterowy+poddasze
bez garażu
murowany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych
- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

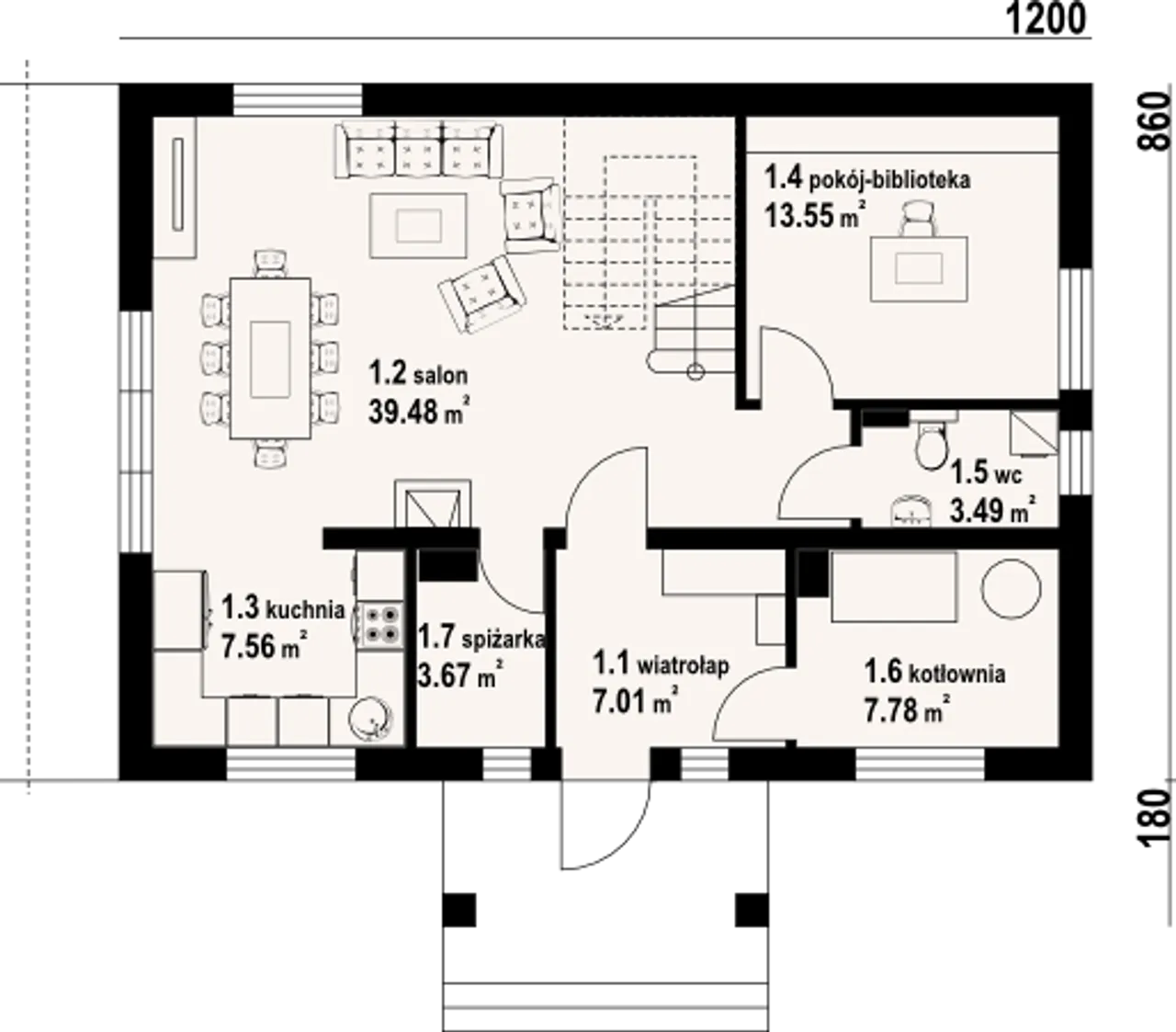

| 1. Wiatrołap | 7,01 m² |
| 2. Salon | 39,48 m² |
| 3. Kuchnia | 7,56 m² |
| 4. Pokój-biblioteka | 13,55 m² |
| 5. Wc | 3,49 m² |
| 6. Kotłownia | 7,78 m² |
| 7. Spiżarka | 3,67 m² |

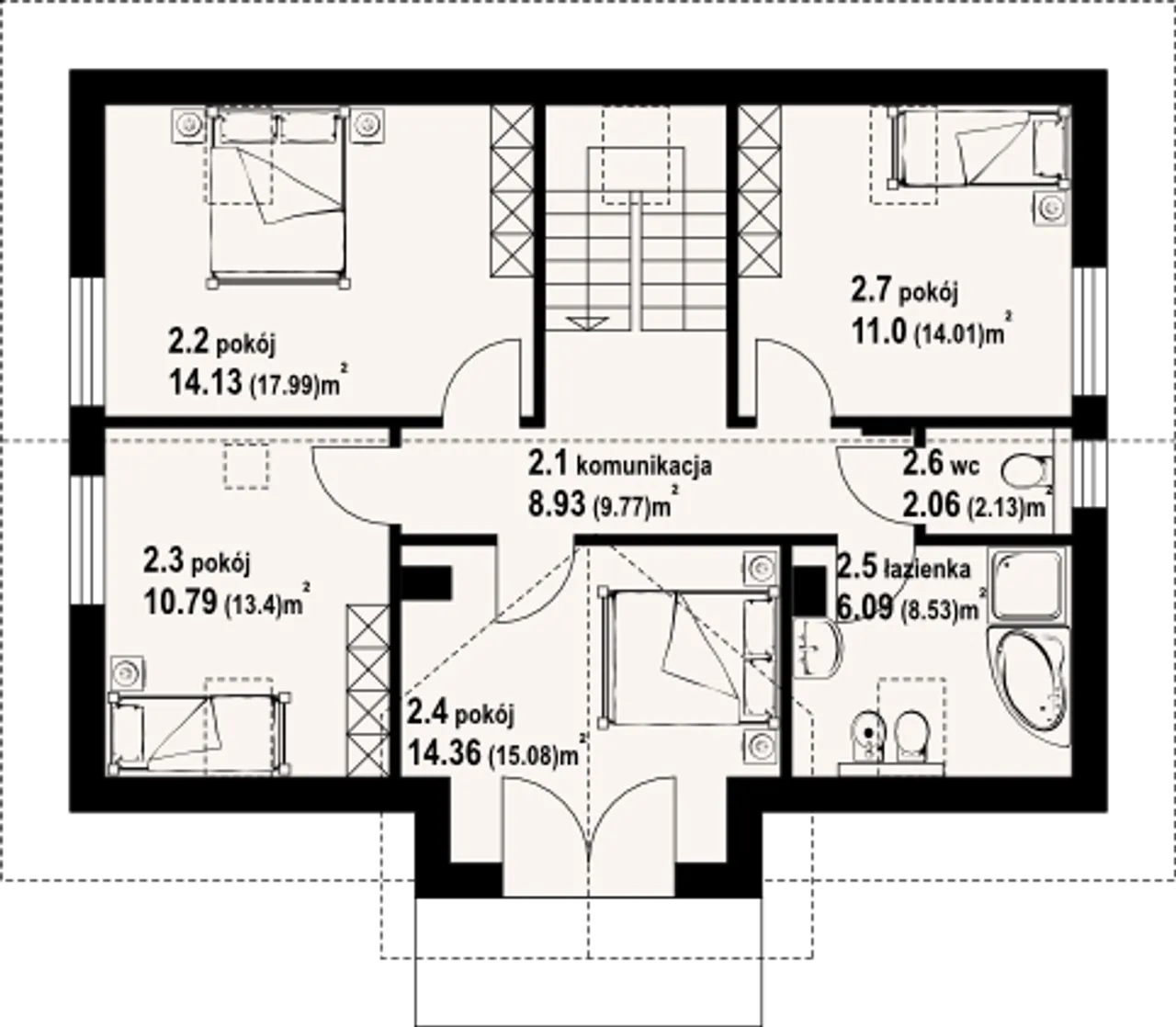

| 1. Komunikacja | 8,93 (9,77) m² |
| 2. Pokój | 14,13 (17,99) m² |
| 3. Pokój | 10,79 (13,40) m² |
| 4. Pokój | 14,36 (15,08) m² |
| 5. łazienka | 6,09 (8,53) m² |
| 6. Wc | 2,06 (2,13) m² |
| 7. Pokój | 11,00 (14,01) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Jabłonowo 1m
| Ilość pokoi 6 |
| Pow. użytkowa 138.45 m² |
| Powierzchnia zabudowy 103.2 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 20 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Szerokość budynku 12 m |
| Bryła budynku prosta bryła |
| Taras z tarasem |
| Długość budynku 8.6 m |
| Styl budynku nowoczesny |
| Piwnica bez podpiwniczenia |
| Kąt nachylenia dachu 45 ° |
| Strop żelbetowy |
| Kubatura 580 m³ |
| Kalenica równoległa do drogi |
| Powierzchnia dachu 203.49 m² |
| Długość działki 18.2 m |
| Liczba łazieniek 1 |
| Wysokość budynku 9.02 m |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz, paliwo stałe |
| Funkcje dodatkowe z lukarnami |
| Kominek kominek w projekcie |
| Ep 19.75 |
| Przechowywanie w kuchni spiżarnia |
| Kotłownia duża kotłownia |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Ilość pokoi 6 |
| Powierzchnia zabudowy 103.2 m² |
| Garaż bez garażu |
| Szerokość działki 20 m |
| Typ domu jednorodzinny całoroczny |
| Bryła budynku prosta bryła |
| Długość budynku 8.6 m |
| Piwnica bez podpiwniczenia |
| Strop żelbetowy |
| Kalenica równoległa do drogi |
| Długość działki 18.2 m |
| Wysokość budynku 9.02 m |
| Ogrzewanie gaz, paliwo stałe |
| Kominek kominek w projekcie |
| Przechowywanie w kuchni spiżarnia |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 138.45 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Szerokość budynku 12 m |
| Taras z tarasem |
| Styl budynku nowoczesny |
| Kąt nachylenia dachu 45 ° |
| Kubatura 580 m³ |
| Powierzchnia dachu 203.49 m² |
| Liczba łazieniek 1 |
| Rodzaj dachu dwuspadowy |
| Funkcje dodatkowe z lukarnami |
| Ep 19.75 |
| Kotłownia duża kotłownia |
gaz
paliwo stałe

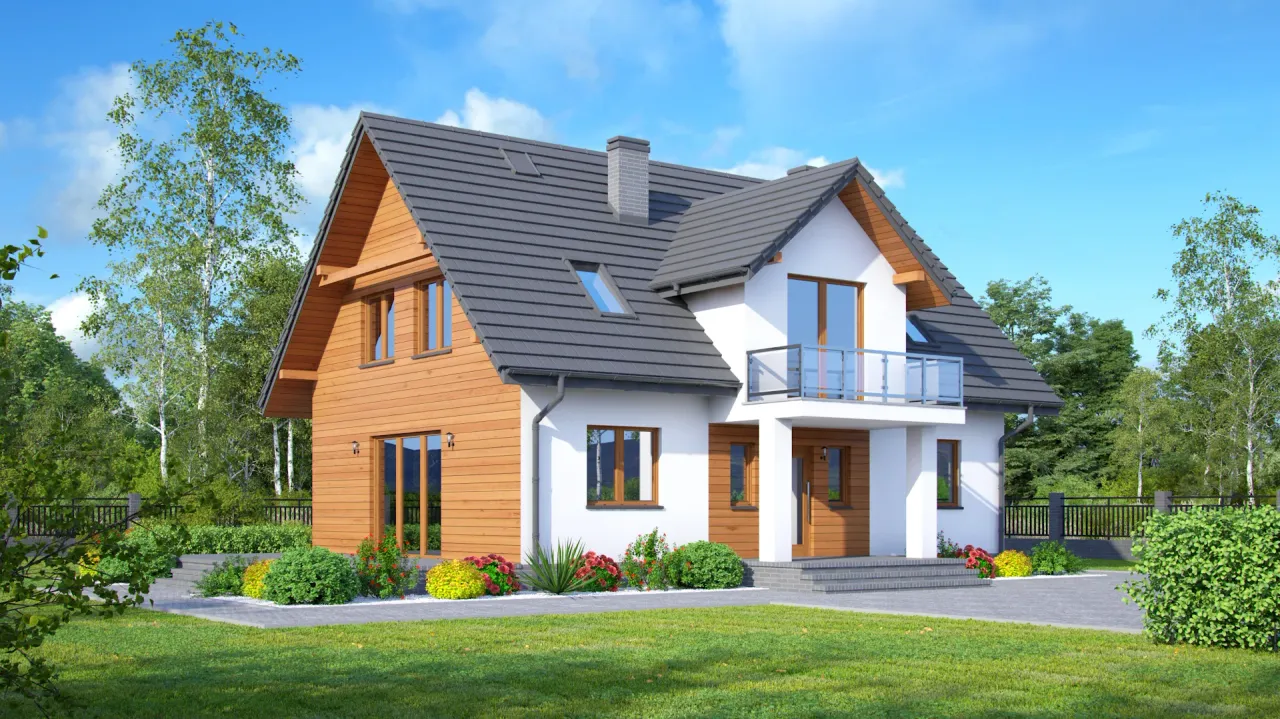

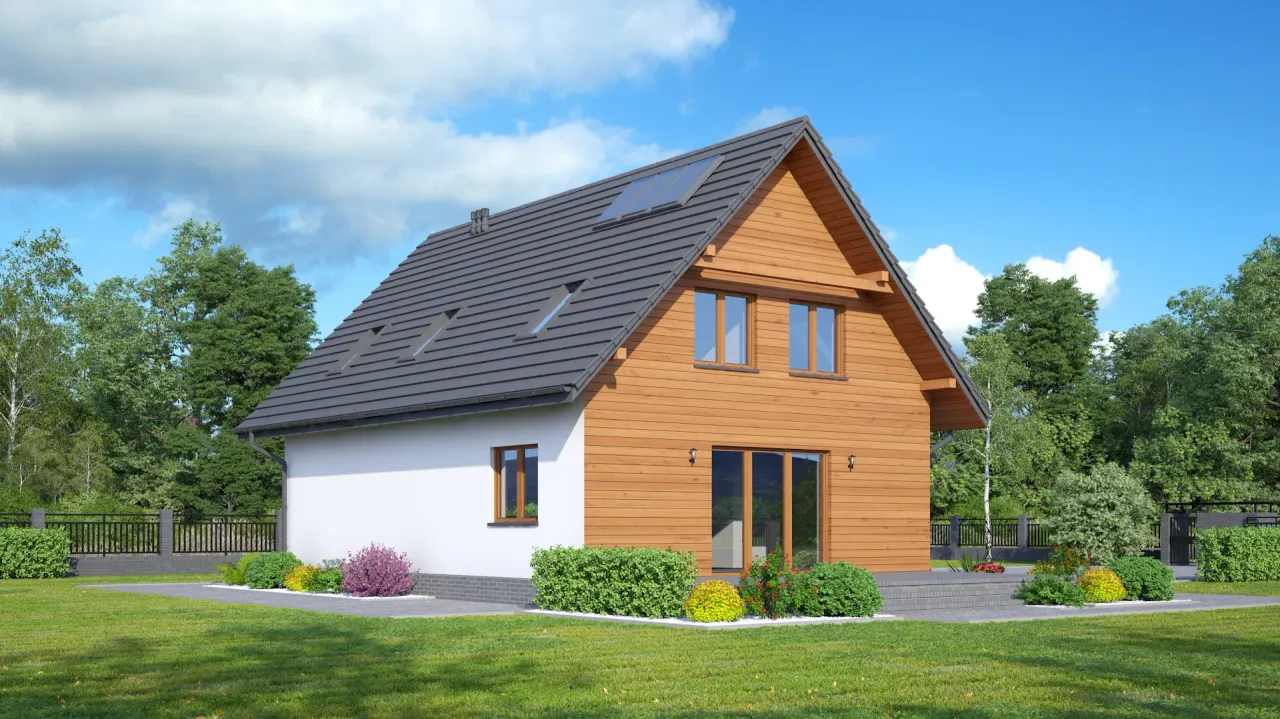

Otwórz nowe możliwości dzięki projektowi domu Jabłonowo 1m - propozycji dla osób ceniących przestrzeń, funkcjonalność oraz solidność wykonania. Ten stylowy dom jednorodzinny wyróżnia się nieskomplikowaną, elegancką bryłą i przemyślanym układem wnętrz, doskonale wpisując się w potrzeby dynamicznych rodzin.
Marzysz o wygodnej codzienności i przestrzeni do życia? Dom wybudowany według projektu Jabłonowo 1m będzie stanowić idealną bazę zarówno do wspólnego relaksu, jak i do pracy oraz odpoczynku każdego dnia.
Projekt domu Jabłonowo 1m został stworzony z myślą o wymagających użytkownikach, którzy oczekują solidnej konstrukcji i nowoczesnych technologii. Konstrukcja opiera się na murowanej technologii z wykorzystaniem pustaków ceramicznych oraz starannie zaprojektowanej izolacji termicznej ze styropianu, zapewniającej świetną efektywność cieplną. Strop to wytrzymała płyta żelbetowa, której jakość docenisz przez długie lata codziennego użytkowania.
Dwuspadowy dach pokryty dachówką ceramiczną, o kącie nachylenia 45°, wraz z funkcjonalnymi lukarnami, podkreśla nowoczesny styl domu i pozwala efektywnie wykorzystać poddasze. Bryła pozbawiona garażu stawia na maksymalną funkcjonalność wnętrza - aż 6 pokoi bez barier architektonicznych pozwala zaaranżować dom do własnych potrzeb, a kominek w projekcie stwarza możliwość zbudowania rodzinnej atmosfery w salonie.
Nie zwlekaj, zamów projekt Jabłonowo 1m już dziś i rozpocznij budowę domu, który codziennie wyznacza nowe standardy komfortu oraz nowoczesnego stylu!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
