143.27 m²
parterowy+poddasze
2 stanowiska
murowany
Zawartość projektu
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

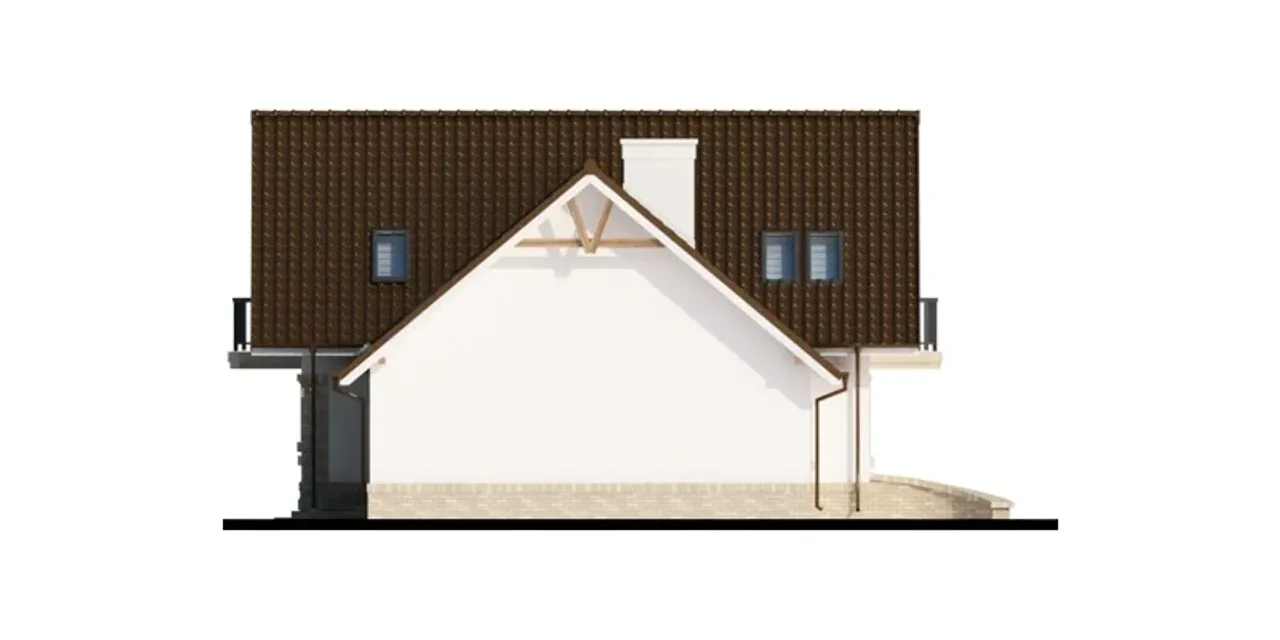

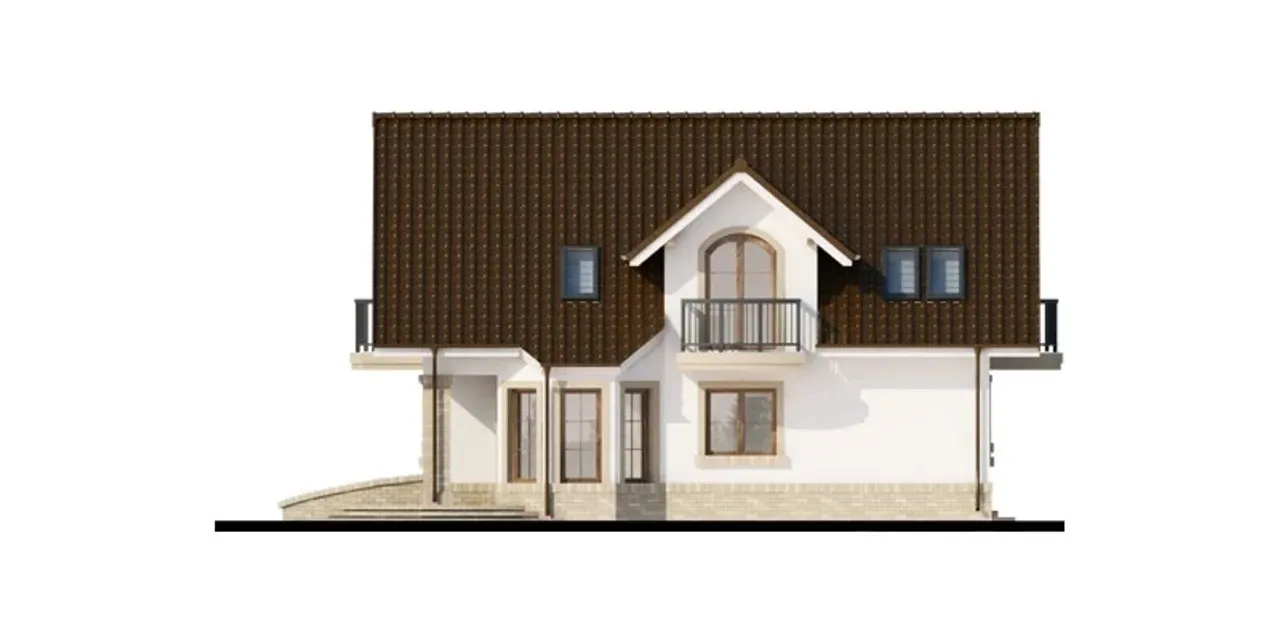

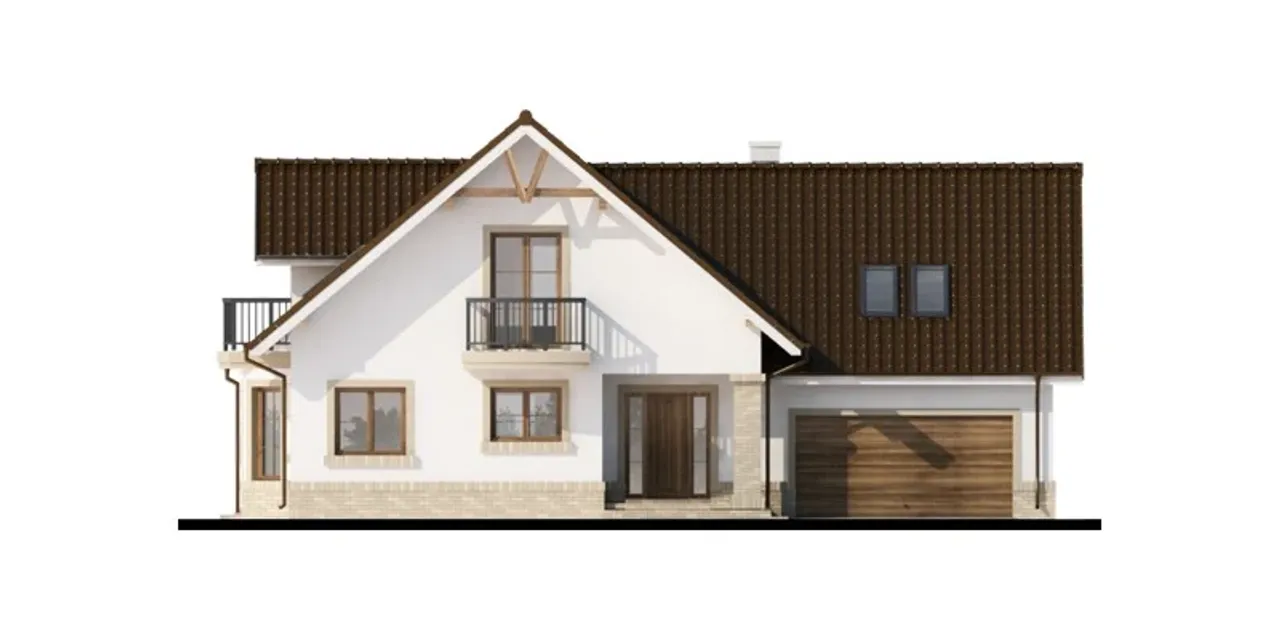

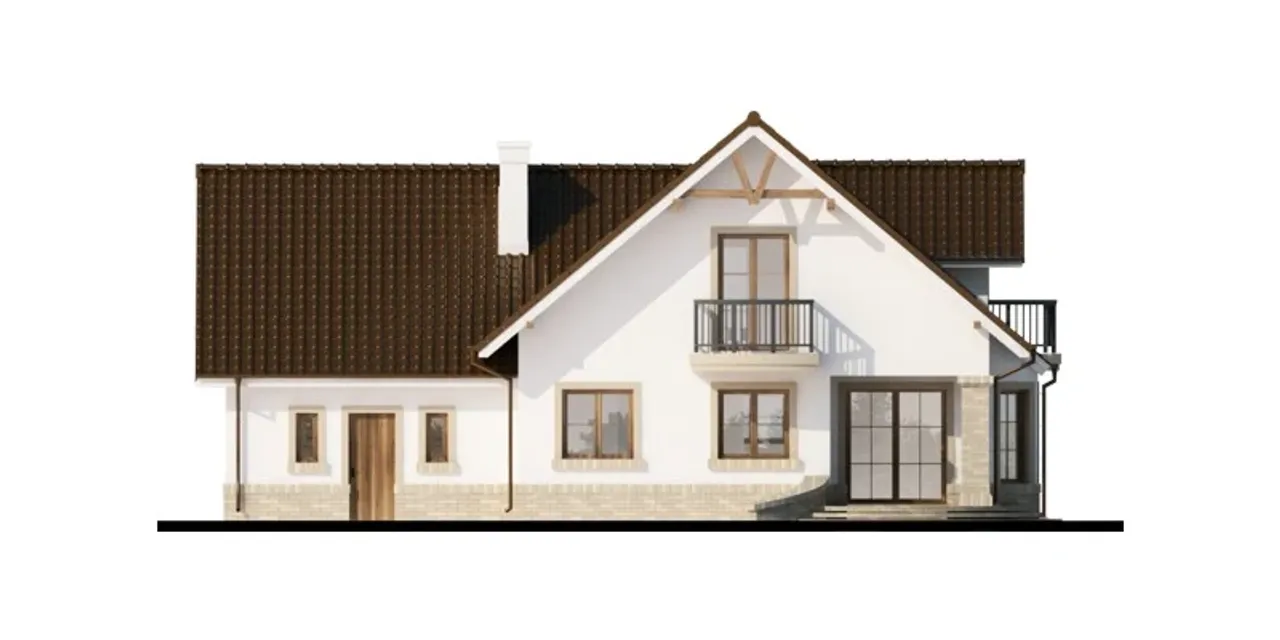

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania
W części technicznej znajdują się:
1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna
2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie
3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna
Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
| 1. Wiatrołap | 5,94 m² |
| 2. Hall | 9,27 m² |
| 3. Pokój | 9,00 m² |
| 4. Kuchnia | 9,75 m² |
| 5. Jadalnia | 11,12 m² |
| 6. Salon | 24,99 m² |
| 7. Spiżarnia | 2,27 m² |
| 8. Pom. gospodarcze | 9,96 m² |
| 9. łazienka | 4,10 m² |
| 10. Pom. gospodarcze | 2,84 m² |
| 11. Garaż | 33,91 m² |
| 1. Hall | 6,03 (6,28) m² |
| 2. łazienka | 8,26 (13,03) m² |
| 3. Pokój | 14,64 (19,15) m² |
| 4. Pokój | 13,04 (16,73) m² |
| 5. Pokój | 17,97 (22,84) m² |
| 6. Garderoba | 4,05 (6,58) m² |
| 7. Strych | 27,67 (45,53) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu ITAMON 2
| Pow. użytkowa 143.27 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 163.71 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 2 stanowiska |
| Technologia murowany |
| Szerokość działki 23.48 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Długość działki 19.55 m |
| Wysokość budynku 8.31 m |
| Styl budynku tradycyjny |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Szerokość budynku 16.48 m |
| Kotłownia duża kotłownia |
| Kąt nachylenia dachu 40 ° |
| Kalenica prostopadła do drogi |
| Długość budynku 11.43 m |
| Rodzaj garażu przyklejony |
| Piwnica bez podpiwniczenia |
| Funkcje dodatkowe ze strychem |
| Kubatura 701.94 m³ |
| Rodzaj dachu dwuspadowy |
| Powierzchnia dachu 268.25 m² |
| Przechowywanie w kuchni spiżarnia |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Pow. użytkowa 143.27 m² |
| Powierzchnia zabudowy 163.71 m² |
| Garaż 2 stanowiska |
| Szerokość działki 23.48 m |
| Typ domu jednorodzinny całoroczny |
| Wysokość budynku 8.31 m |
| Liczba łazieniek 2 |
| Szerokość budynku 16.48 m |
| Kąt nachylenia dachu 40 ° |
| Długość budynku 11.43 m |
| Piwnica bez podpiwniczenia |
| Kubatura 701.94 m³ |
| Powierzchnia dachu 268.25 m² |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Ilość pokoi 5 |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Długość działki 19.55 m |
| Styl budynku tradycyjny |
| Kominek kominek w projekcie |
| Kotłownia duża kotłownia |
| Kalenica prostopadła do drogi |
| Rodzaj garażu przyklejony |
| Funkcje dodatkowe ze strychem |
| Rodzaj dachu dwuspadowy |
| Przechowywanie w kuchni spiżarnia |

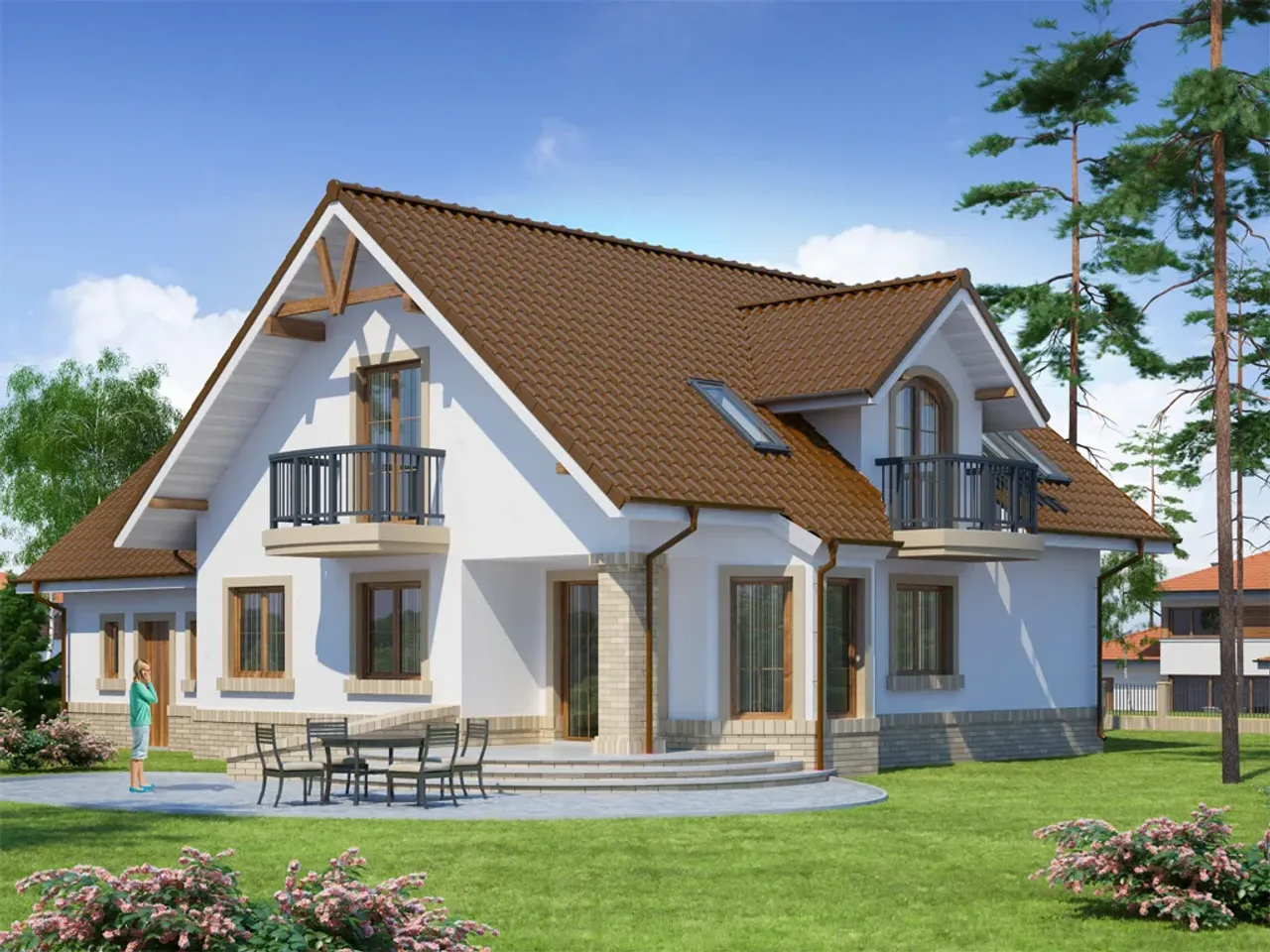

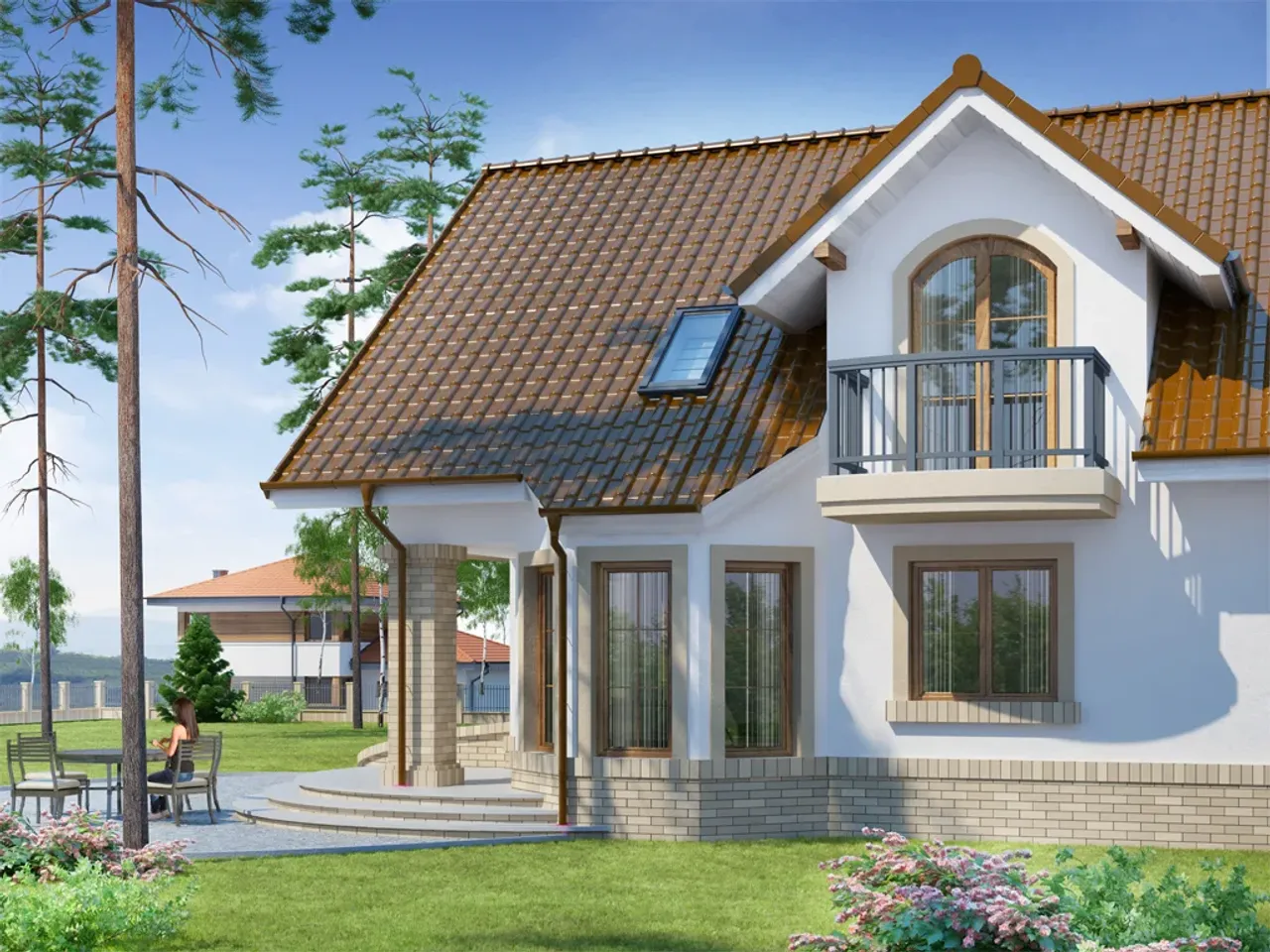

Projekt domu Itamon 2 jest zmodyfikowanym projektem Itamon to parterowy dom z poddaszem pokryty dachem dwuspadowym. Budynek posiada tradycyjną formę od strony frontowej znajduj się zadaszone drzwi wejściowe oraz wjazd do garażu jednostanowiskowego z wydzielonym miejscem na pomieszczenie gospodarcze. W projekcie domu Itamon 2 charakterystyczną cechą jest wykusz umieszczony przy częściowo zadaszonym tarasie. Trzy pokoje na poddaszu mają dostęp do oddzielnych balkonów, salon oraz jadalnia zostały dobrze doświetlone, poprzez zastosowanie dużych przeszkleń.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
