Gotowy projekt domu Igor Grota Duo (ID: 25109)

130.9 m²

piętrowy

1 stanowisko

murowany

4890 2025-11-24

Igor Grota Duo - 130.9m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

4890 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

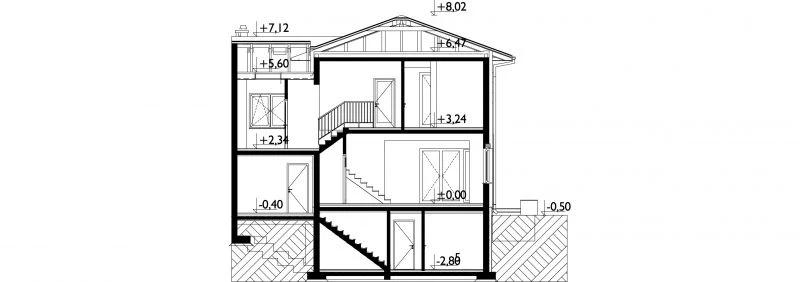

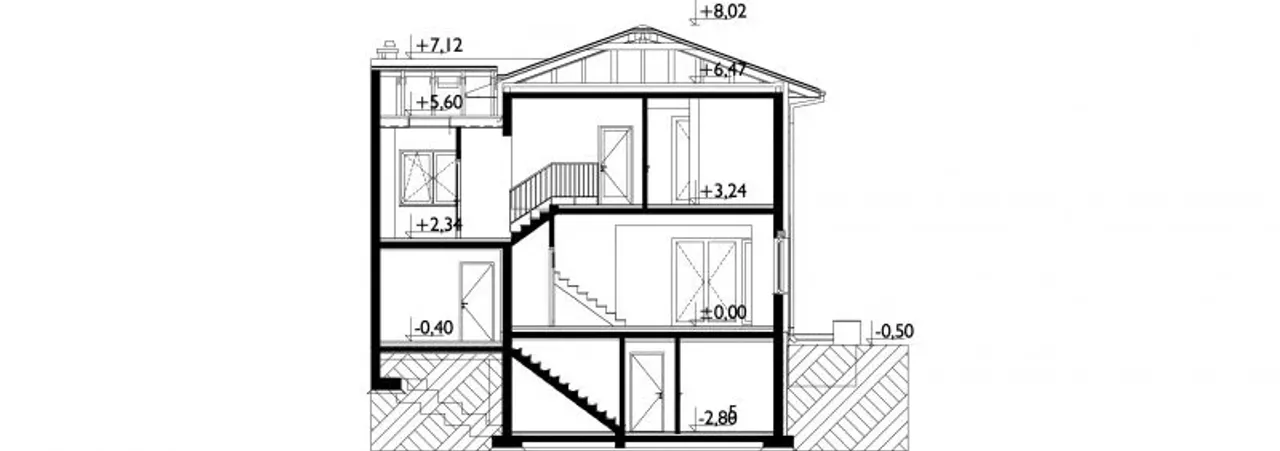

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

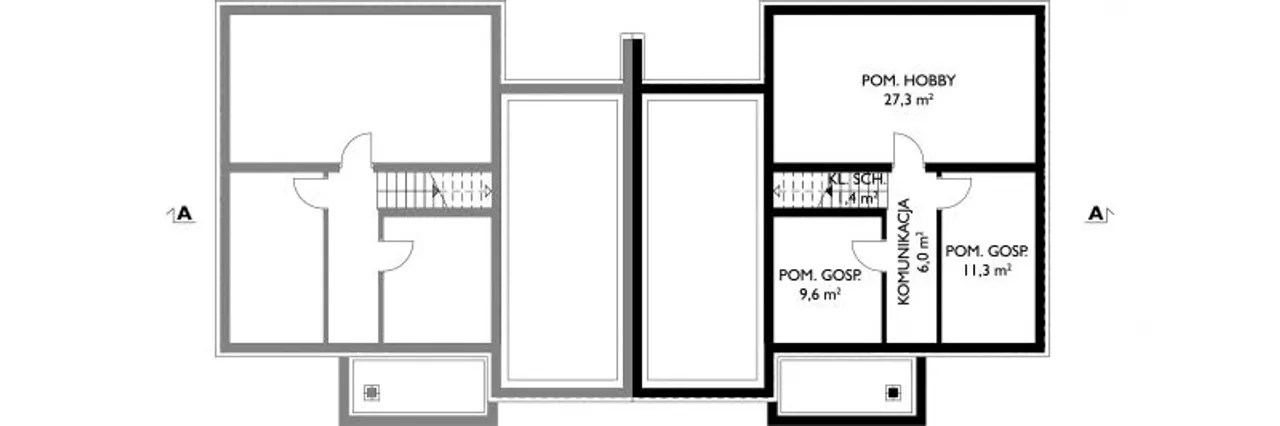

Rzuty gotowego projektu domu Igor Grota Duo

1. Klatka schodowa	1,40 m²
2. Komunikacja	6,00 m²
3. Pomieszczenie gospodarcze	11,30 m²
4. Pomieszczenie gospodarcze	9,60 m²
5. Pomieszczenie gospodarcze	27,30 m²

Pobieram bezpłatne rysunki szczegółowe

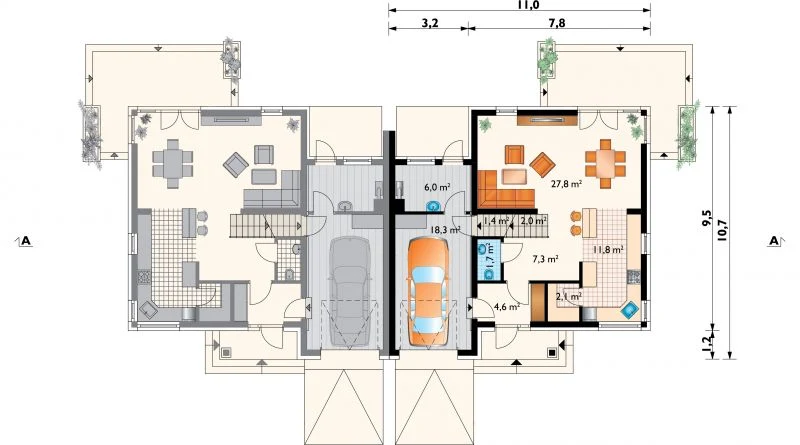

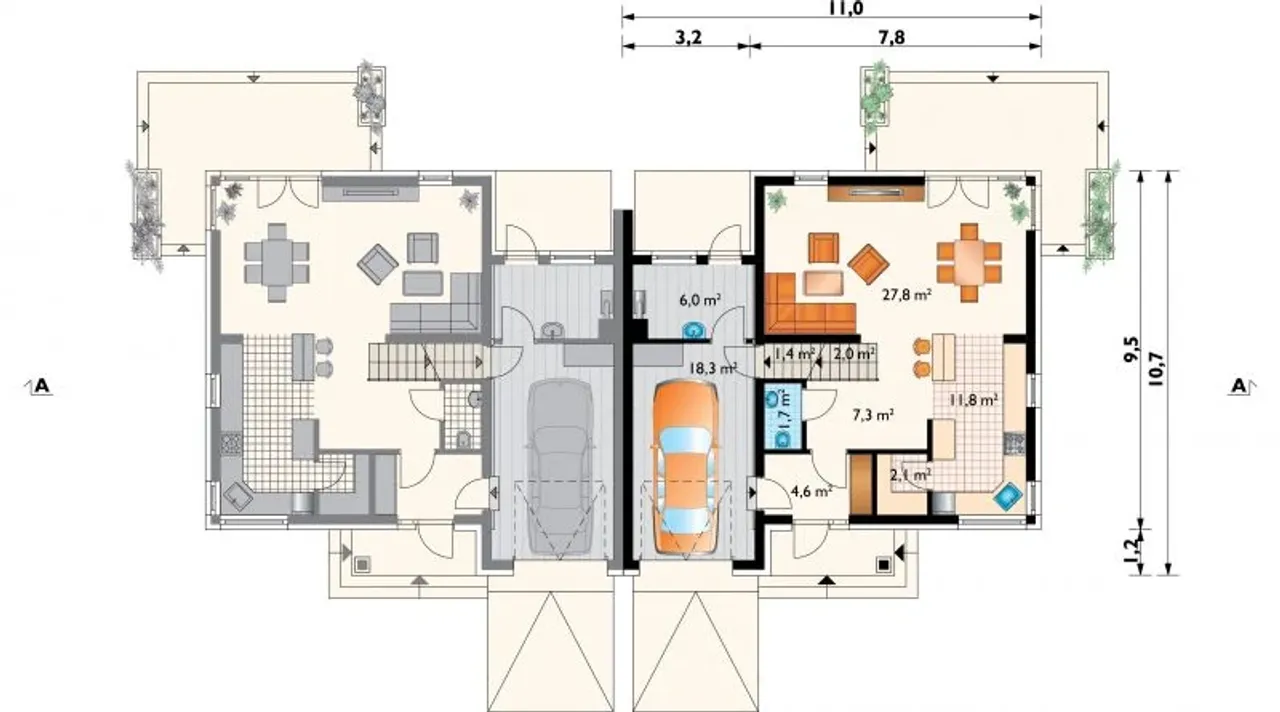

1. Garaż	18,30 m²
2. Hol	7,30 m²
3. Klatka schodowa	2,00 m²
4. Klatka schodowa	1,40 m²
5. Kotłownia	6,00 m²
6. Kuchnia	11,80 m²
7. Pokój	14,60 m²
8. Pokój dzienny	27,80 m²
9. Spiżarka	2,10 m²
10. Wc	1,70 m²
11. Wiatrołap	4,60 m²

Pobieram bezpłatne rysunki szczegółowe

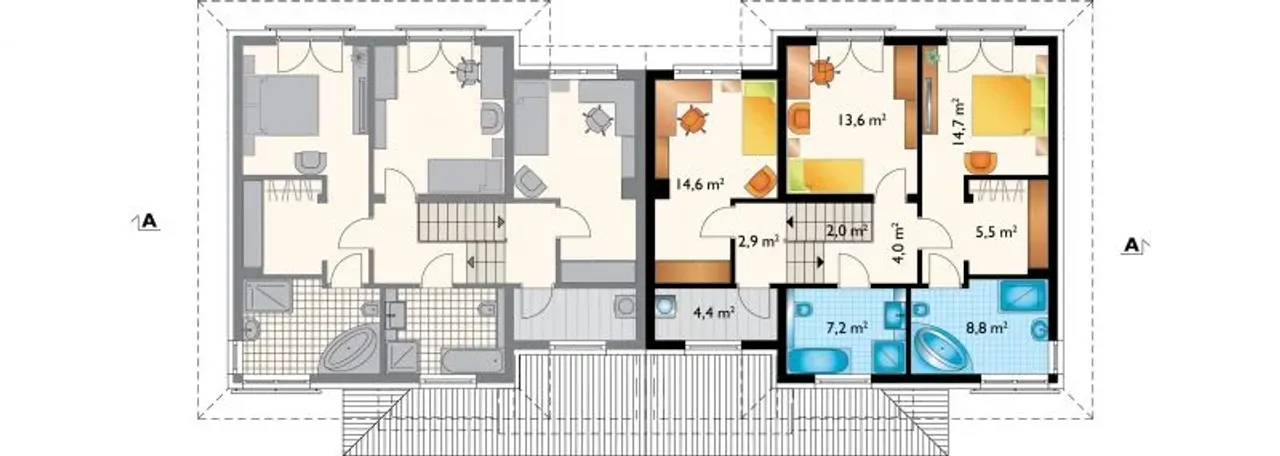

1. Garderoba	5,40 (5,40) m²
2. Klatka schodowa	2,00 (2,00) m²
3. łazienka	8,80 (8,80) m²
4. Pokój	14,70 (14,70) m²
5. Pokój	13,60 (13,60) m²
6. Pralnia	4,40 (4,40) m²
7. Przedpokój	2,90 (2,90) m²
8. Przedpokój	4,10 (4,10) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Igor Grota Duo

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Igor Grota Duo

Parametry Techniczne gotowego projektu domu Igor Grota Duo

Pow. użytkowa 130.9 m²

Ilość pokoi 4

Powierzchnia zabudowy 107.5 m²

Kondygnacje piętrowy

Garaż 1 stanowisko

Technologia murowany

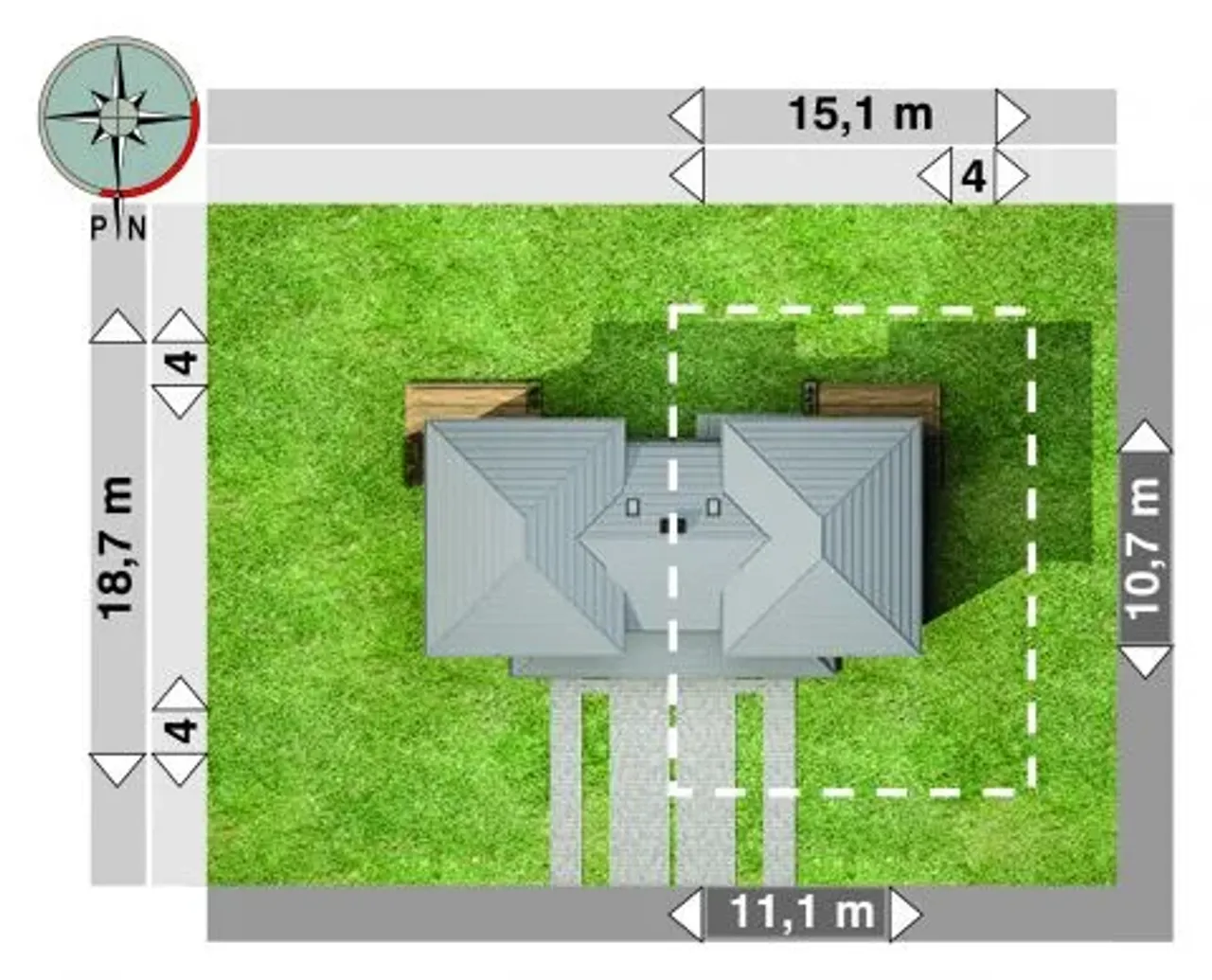

Szerokość działki 15.1 m

Obiekt dom

Typ domu bliźniak i dwurodzinny

Wysokość budynku 8.5 m

Długość działki 18.7 m

Styl budynku nowoczesny

Liczba łazieniek 2

Kąt nachylenia dachu 20 °

Kalenica prostopadła do drogi

Szerokość budynku 11.1 m

Rodzaj garażu w bryle

Kominek kominek opcjonalnie

Funkcje dodatkowe z pralnią

Długość budynku 10.7 m

Rodzaj dachu wielospadowy

Piwnica z podpiwniczeniem

Kubatura 908.7 m³

Przechowywanie w kuchni spiżarnia

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 130.9 m²

Powierzchnia zabudowy 107.5 m²

Garaż 1 stanowisko

Szerokość działki 15.1 m

Typ domu bliźniak i dwurodzinny

Długość działki 18.7 m

Liczba łazieniek 2

Kalenica prostopadła do drogi

Rodzaj garażu w bryle

Funkcje dodatkowe z pralnią

Rodzaj dachu wielospadowy

Kubatura 908.7 m³

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 4

Kondygnacje piętrowy

Technologia murowany

Obiekt dom

Wysokość budynku 8.5 m

Styl budynku nowoczesny

Kąt nachylenia dachu 20 °

Szerokość budynku 11.1 m

Kominek kominek opcjonalnie

Długość budynku 10.7 m

Piwnica z podpiwniczeniem

Przechowywanie w kuchni spiżarnia

Nasze prawdziwe opinie z Google

Opis projektu domu Igor Grota Duo

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: beton komórkowy Solbet gr. 24 cm + styropian TERMOORGANIKA gr. 15cm alternatywnie płyty PIR firmy GÓR-STAL.
Ściany wewnętrzne: konstrukcyjne: beton komórkowy Solbet gr. 24 cm działowe: beton komórkowy SOLBET gr.12 cm.
Konstrukcja dachu: drewniana,krokwiowa.
Rodzaj schodów: żelbetowe.
Typ ogrzewania: kocioł na gaz.
Wykończenie: Pokrycie dachu: dachówka ceramiczna.
Elewacja: tynki firmy SICHER BAUTECHNIK.

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
