90 m²

parterowy

1 stanowisko

murowany

Gotowy projekt domu HOSTE

ID: 16687

5000 2025-05-13

5000 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 06.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

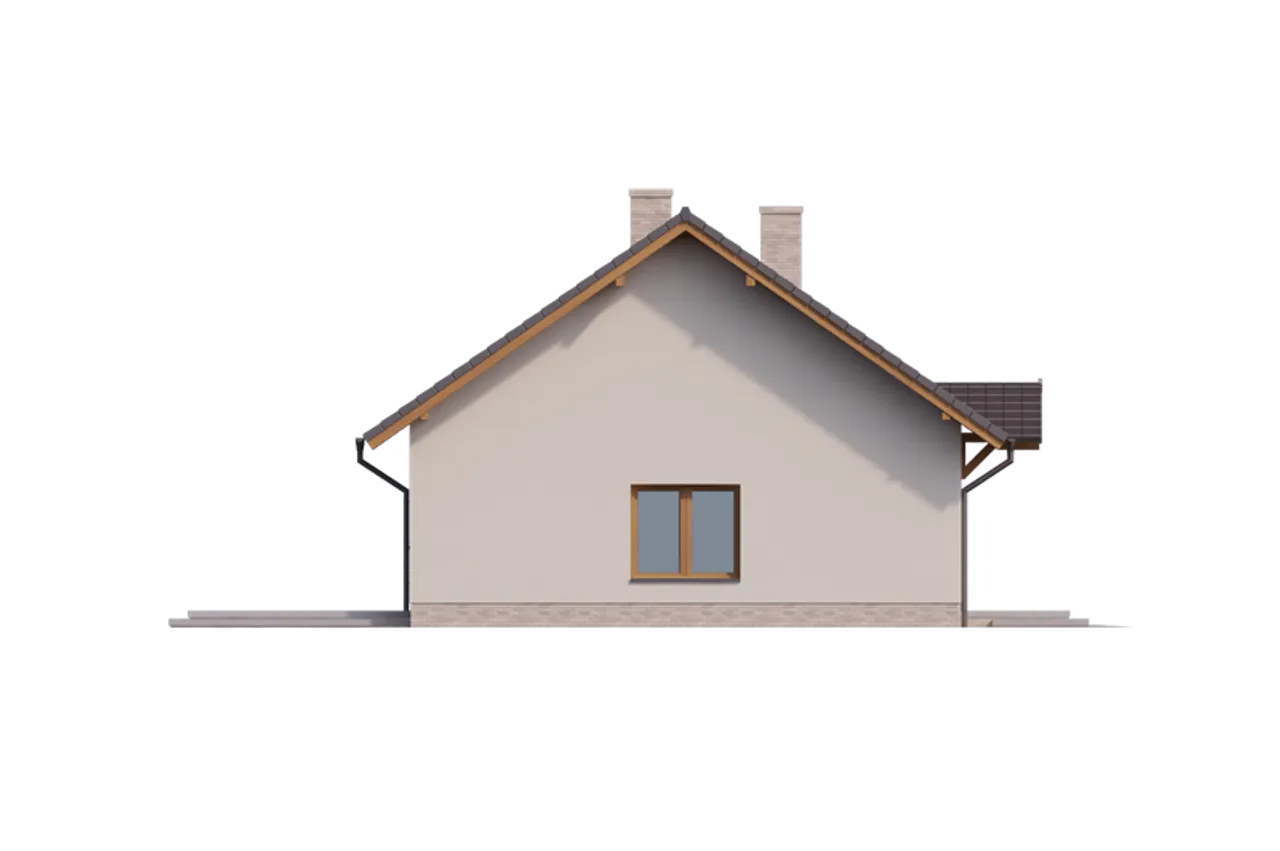

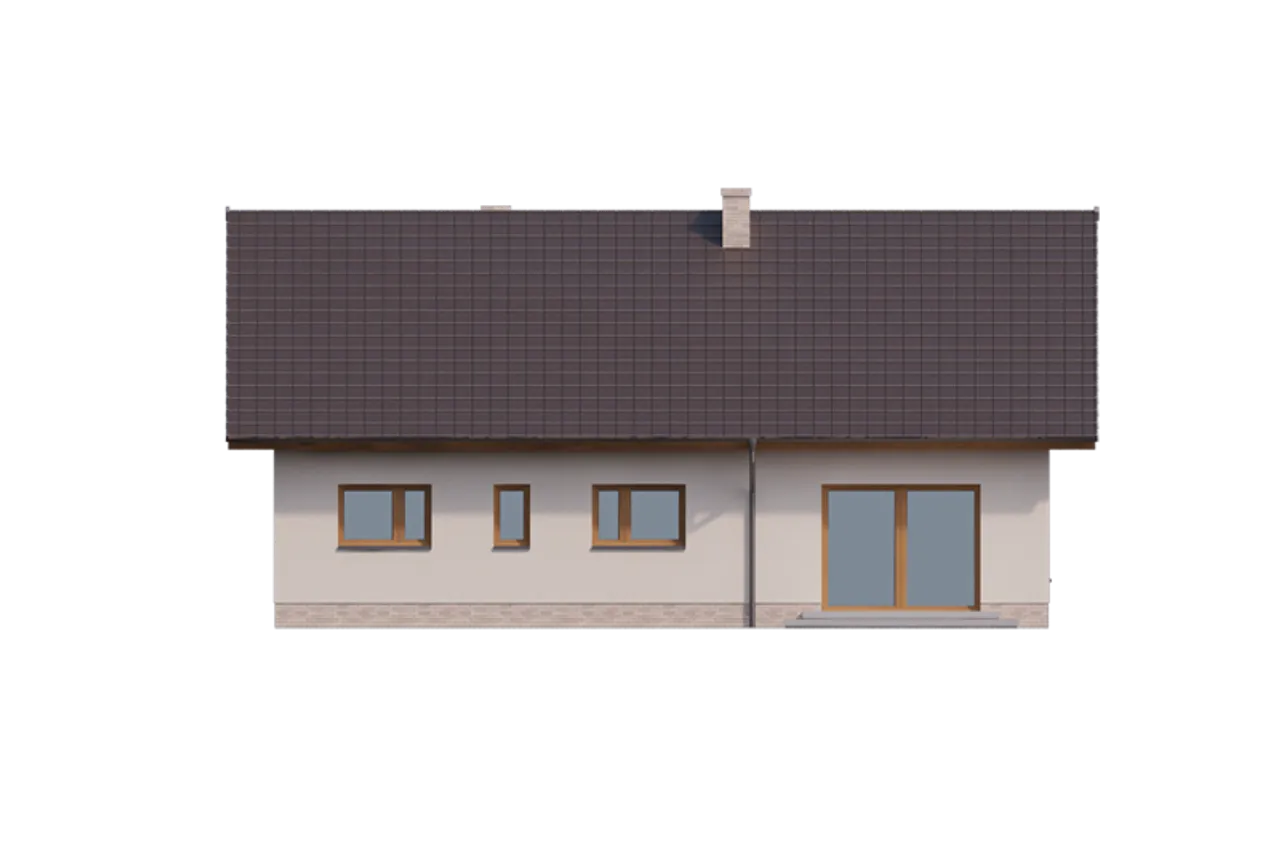

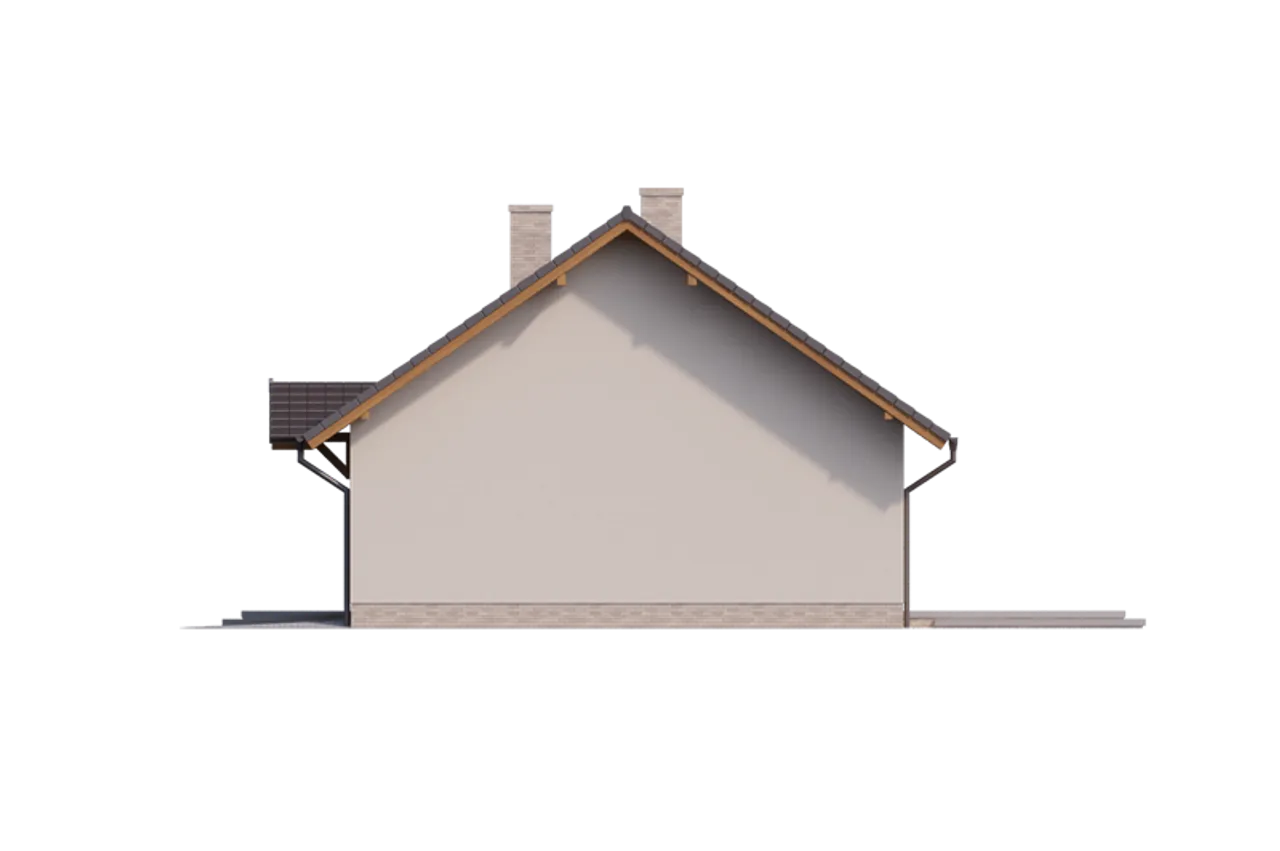

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

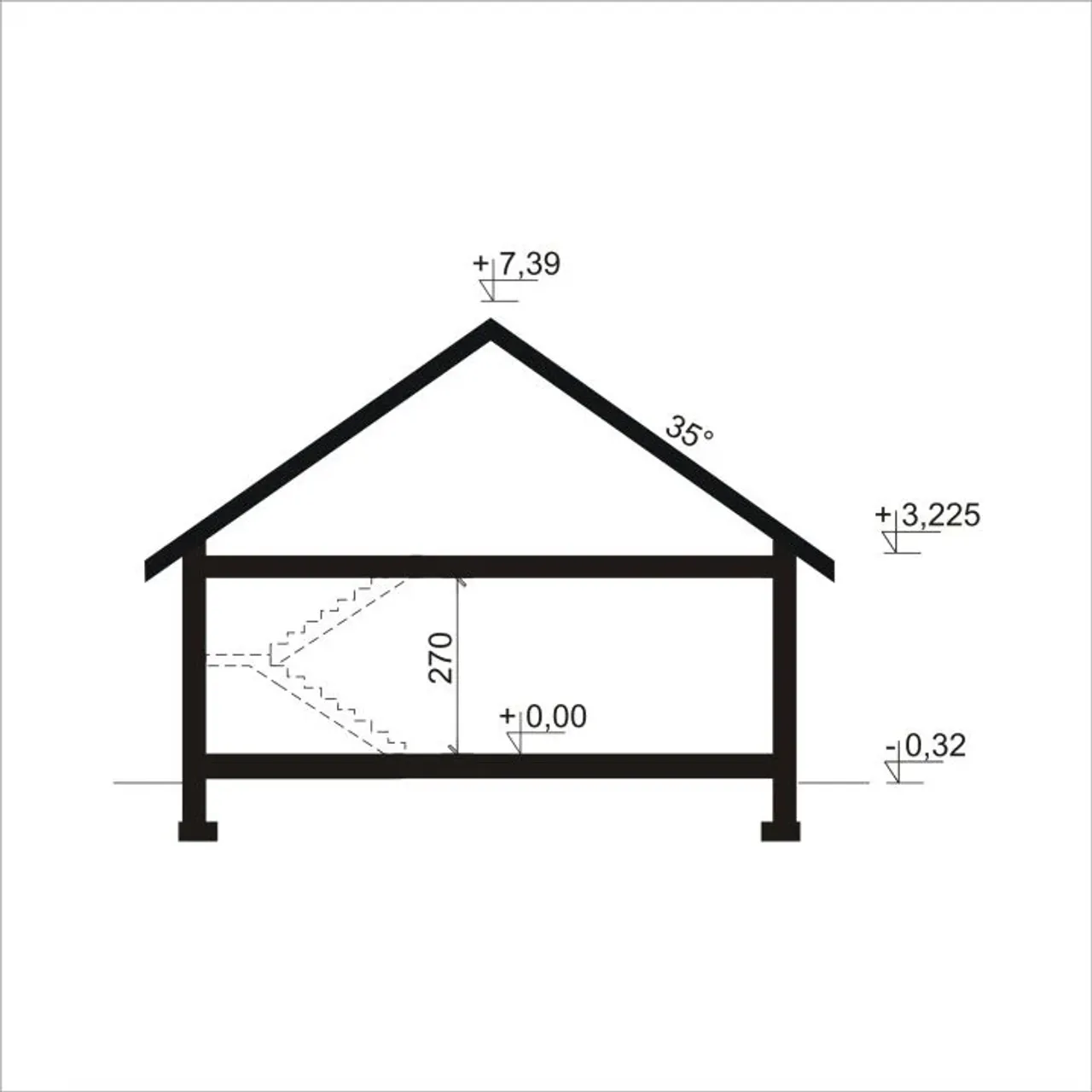

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wnętrza

dodatki

wysyłka

kontakt

5000 zł

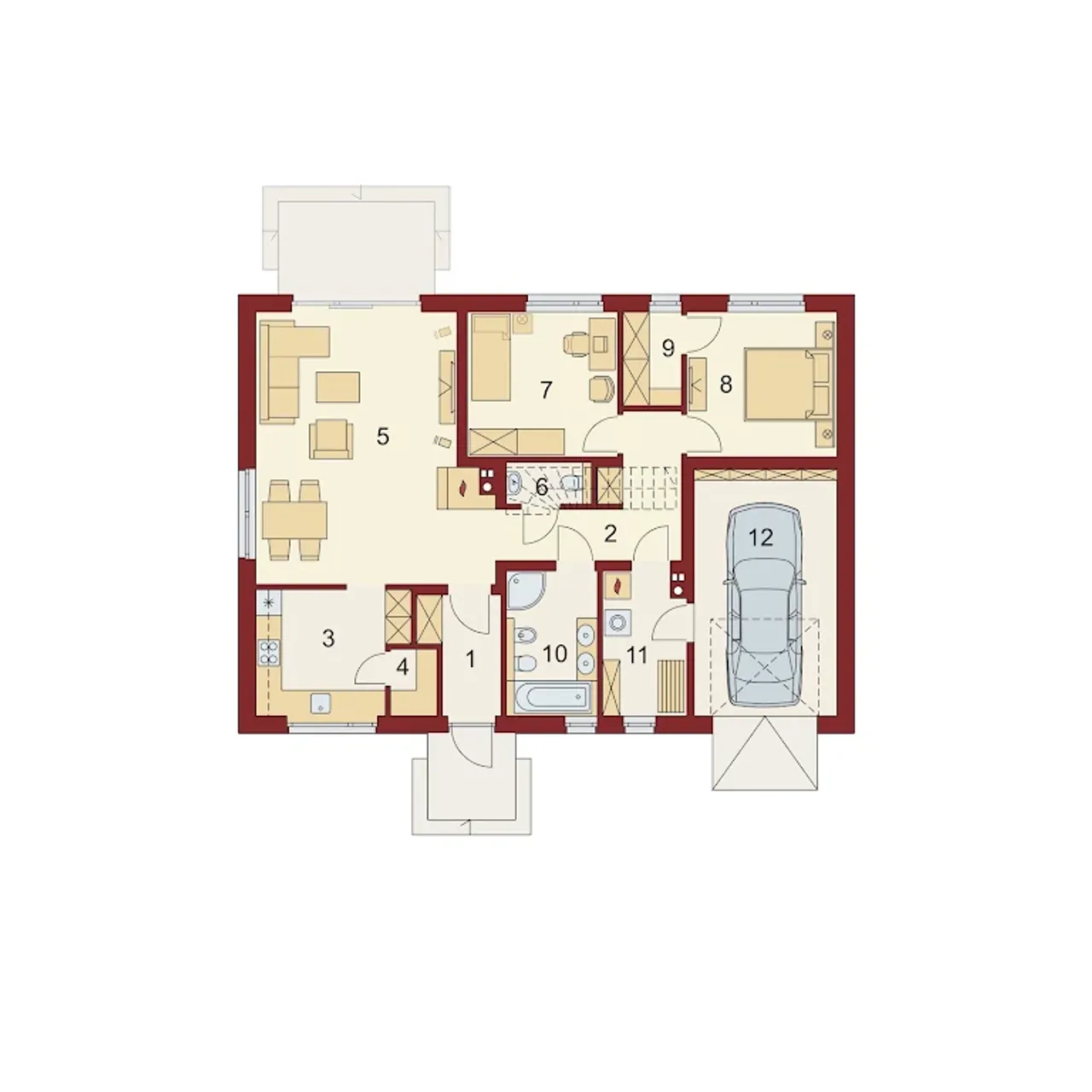

Rzuty gotowego projektu domu HOSTE

1. Powierzchnia	90,00 m²
2. Wiatrołap	4,39 m²
3. Hol	8,56 m²
4. Kuchnia	9,39 m²
5. Spiżarnia	1,61 m²
6. Salon z jadalnią	31,32 m²
7. Wc	1,84 m²
8. Pokój	11,53 m²
9. Pokój	11,53 m²
10. Garderoba	2,87 m²
11. łazienka	6,96 m²
12. Pom. gosp.	6,19 m²
13. Garaż	18,68 m²

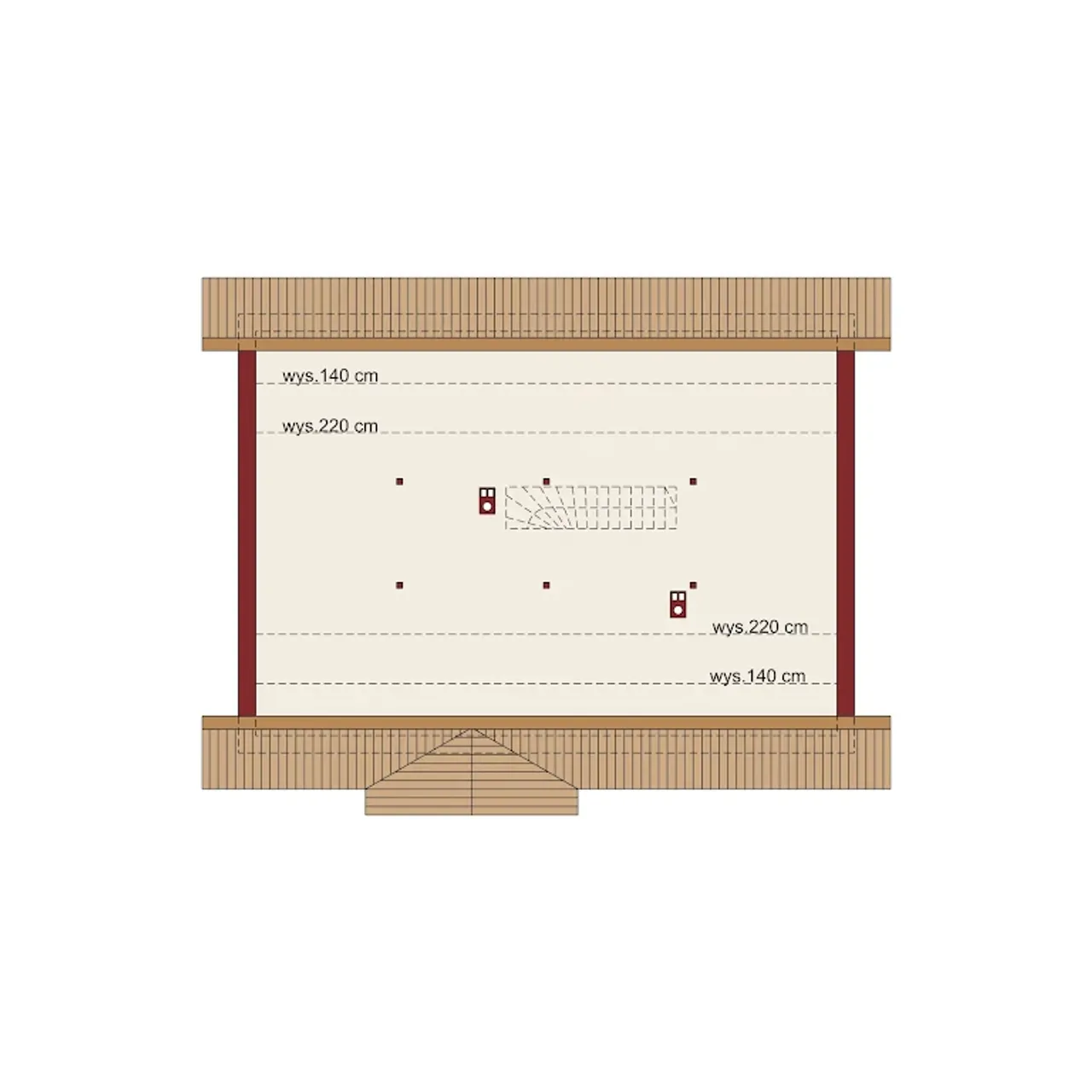

1. Poddasze do adaptacji

73,41 (120,97) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: HOSTE

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu HOSTE

Parametry Techniczne gotowego projektu domu HOSTE

Ilość pokoi 3

Pow. użytkowa 90 m²

Powierzchnia zabudowy 147.09 m²

Kondygnacje parterowy

Garaż 1 stanowisko

Technologia murowany

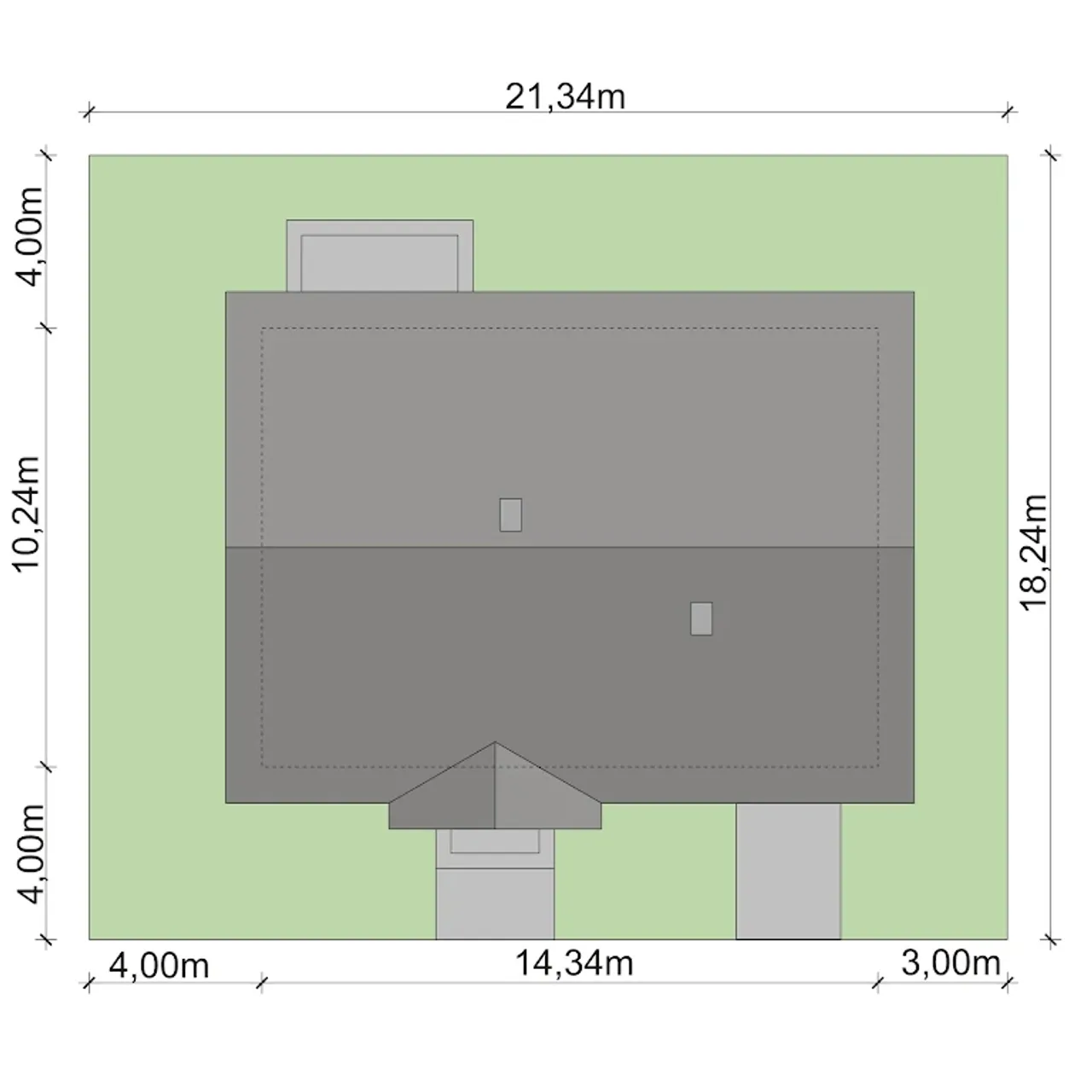

Szerokość działki 21.34 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kąt nachylenia dachu 35 °

Kalenica równoległa do drogi

Długość budynku 10.24 m

Piwnica bez podpiwniczenia

Kubatura 326.85 m³

Rodzaj garażu w bryle

Powierzchnia dachu 232.23 m²

Rodzaj dachu dwuspadowy

Długość działki 18.24 m

Wysokość budynku 7.52 m

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Liczba łazieniek 1

Styl budynku tradycyjny

Kominek kominek w projekcie

Szerokość budynku 14.34 m

Kotłownia duża kotłownia

Koszty budowy tylko z kosztorysem, 200-250 tys.

Ilość pokoi 3

Powierzchnia zabudowy 147.09 m²

Garaż 1 stanowisko

Szerokość działki 21.34 m

Typ domu jednorodzinny całoroczny

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Rodzaj garażu w bryle

Rodzaj dachu dwuspadowy

Wysokość budynku 7.52 m

Bryła budynku prosta bryła

Styl budynku tradycyjny

Szerokość budynku 14.34 m

Koszty budowy tylko z kosztorysem, 200-250 tys.

Pow. użytkowa 90 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Kąt nachylenia dachu 35 °

Długość budynku 10.24 m

Kubatura 326.85 m³

Powierzchnia dachu 232.23 m²

Długość działki 18.24 m

Przechowywanie w kuchni spiżarnia

Liczba łazieniek 1

Kominek kominek w projekcie

Kotłownia duża kotłownia

Nasze prawdziwe opinie z Google

Opis projektu domu HOSTE

Gotowy projekt domu Hoste to ciekawy, funkcjonalny projekt domu w technologii murowanej. Hoste to dom parterowy w stylu tradycyjnym o kubaturze 325.53 m3. Hoste to dom całoroczny z dachem dwuspadowym o kącie nachylenia 35 stopni.

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego - 24 cm + styropian TERMO ORGANIKA typ Fasada 20 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego - 24 cm (działowe - 12 cm).; Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 24 cm.; Elewacje: tynk - System Platinum firmy TERMO ORGANIKA, płytki klinkierowe.; Pokrycie dachu: dachówka ceramiczna.; Konstrukcja dachu: drewniana o układzie konstrukcyjnym płatwiowo-krokwiowym.; Schody wewnętrzne: wyłaz na poddasze.; Ogrzewanie: kocioł gazowy kondensacyjny, dodatkowe źródło ciepła - kominek z płaszczem wodnym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
