134.79 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu HEWELIUSZ PS

ID: 7623

3350 2025-04-09

3350 zł

Projekt wymaga dostosowania do aktualnych przepisów.

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

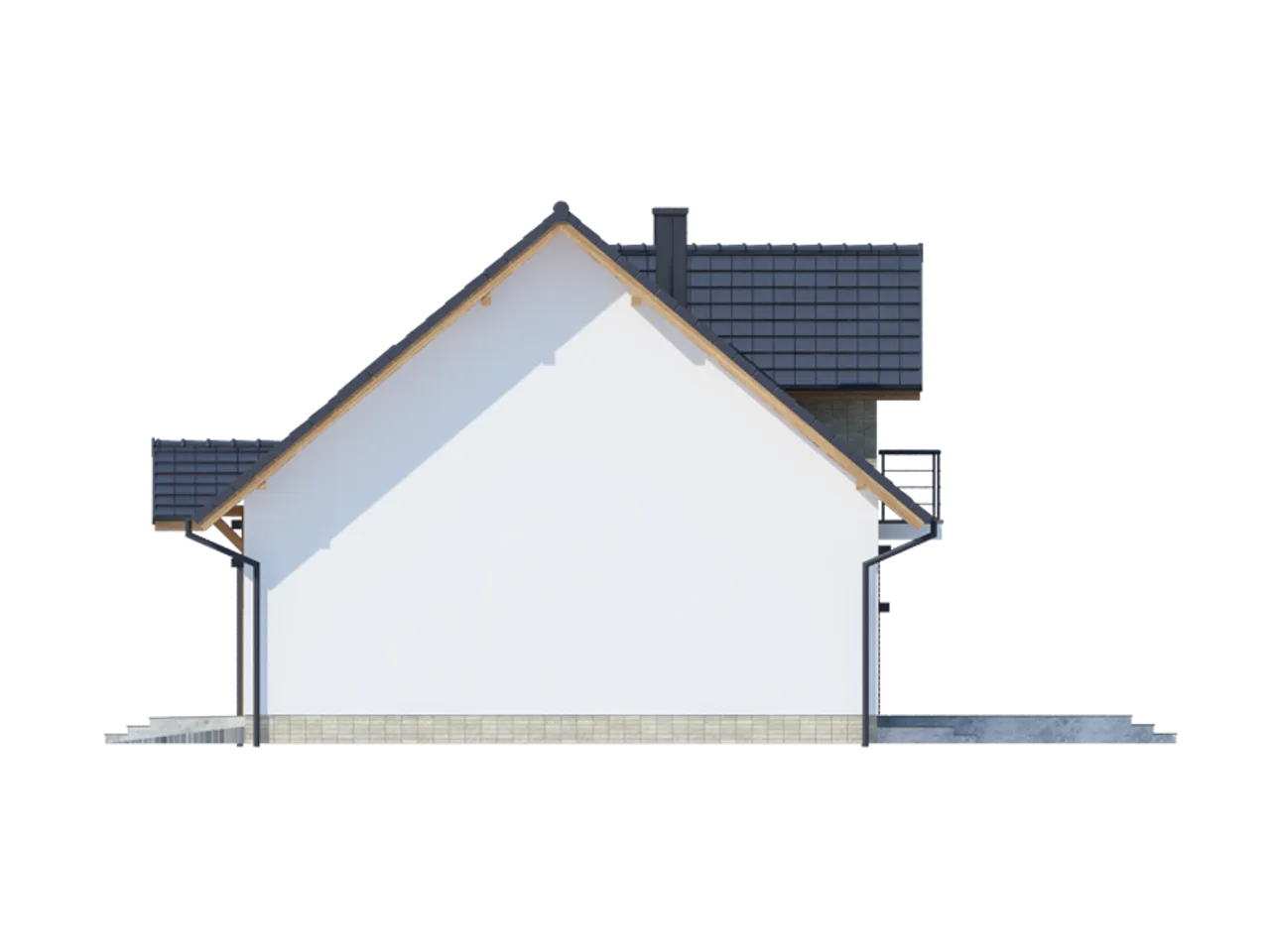

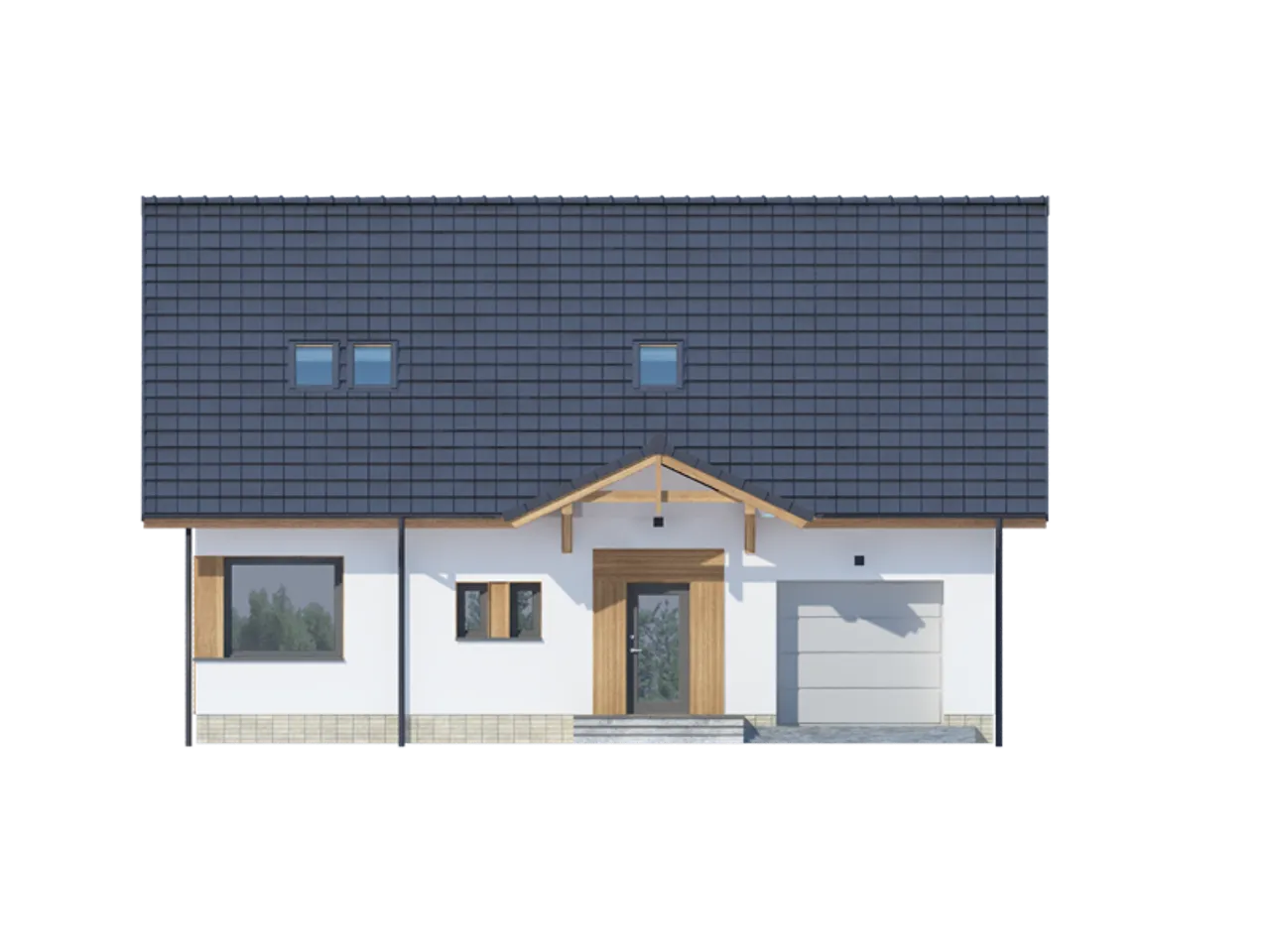

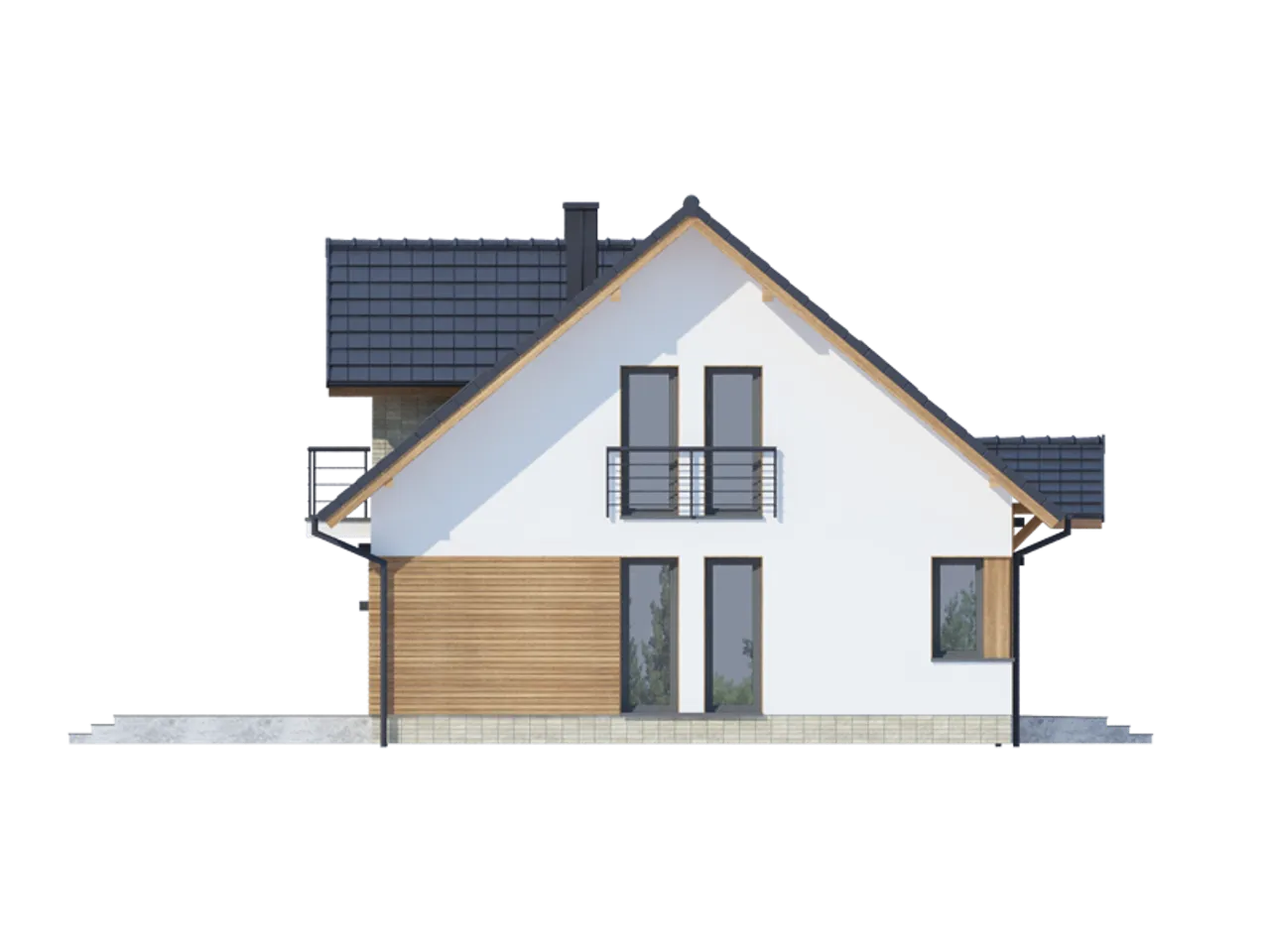

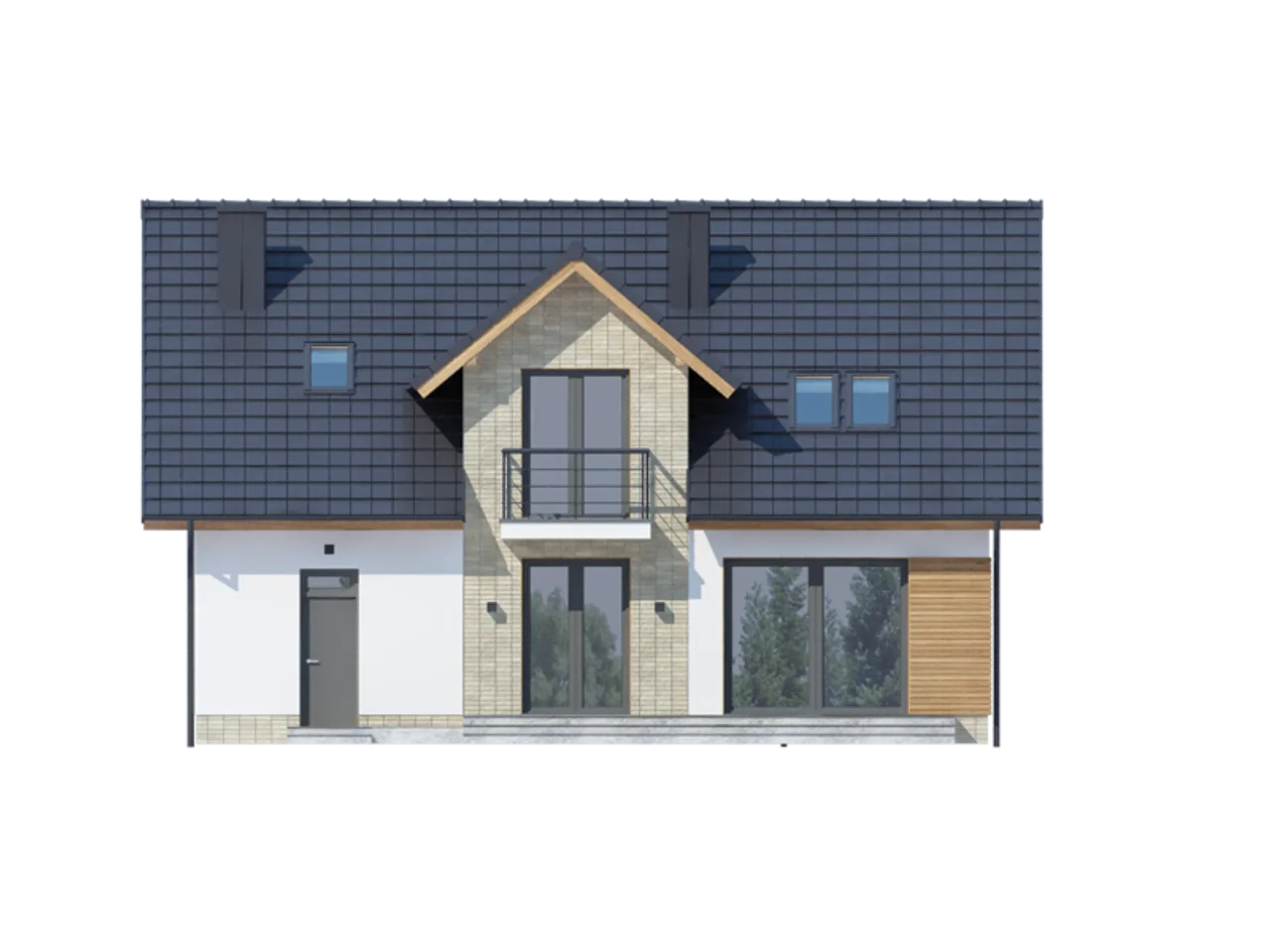

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3350 zł

Rzuty gotowego projektu domu HEWELIUSZ PS

1. Powierzchnia	65,15 m²
2. Wiatrołap	5,69 m²
3. Hall	5,54 m²
4. łazienka	3,21 m²
5. Spiżarnia	1,44 m²
6. Kuchnia	9,64 m²
7. Salon z jadalnią	29,27 m²
8. Pokój	10,36 m²
9. Kotłownia	9,91 m²
10. Garaż	19,73 m²

1. Powierzchnia	69,64 m²
2. Hall	3,47 (3,53) m²
3. łazienka	8,28 (10,70) m²
4. Pokój	12,07 (16,87) m²
5. Pokój	12,14 (16,95) m²
6. Pokój	11,93 (13,26) m²
7. Garderoba	7,04 (11,47) m²
8. łazienka	7,48 (7,48) m²
9. Pralnia	7,23 (11,69) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: HEWELIUSZ PS

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu HEWELIUSZ PS

Parametry Techniczne gotowego projektu domu HEWELIUSZ PS

Pow. użytkowa 134.79 m²

Ilość pokoi 5

Powierzchnia zabudowy 124.17 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 19.45 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Piwnica bez podpiwniczenia

Kubatura 487.18 m³

Rodzaj garażu w bryle

Kalenica równoległa do drogi

Powierzchnia dachu 216.15 m²

Rodzaj dachu dwuspadowy

Długość działki 18.04 m

Funkcje dodatkowe z pralnią

Wysokość budynku 8.57 m

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Liczba łazieniek 3

Styl budynku nowoczesny

Kominek kominek w projekcie

Szerokość budynku 12.45 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 40 °

Długość budynku 10.04 m

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 134.79 m²

Powierzchnia zabudowy 124.17 m²

Garaż 1 stanowisko

Szerokość działki 19.45 m

Typ domu jednorodzinny całoroczny

Kubatura 487.18 m³

Kalenica równoległa do drogi

Rodzaj dachu dwuspadowy

Funkcje dodatkowe z pralnią

Przechowywanie w kuchni spiżarnia

Liczba łazieniek 3

Kominek kominek w projekcie

Kotłownia duża kotłownia

Długość budynku 10.04 m

Ilość pokoi 5

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Piwnica bez podpiwniczenia

Rodzaj garażu w bryle

Powierzchnia dachu 216.15 m²

Długość działki 18.04 m

Wysokość budynku 8.57 m

Bryła budynku prosta bryła

Styl budynku nowoczesny

Szerokość budynku 12.45 m

Kąt nachylenia dachu 40 °

Koszty budowy 300-350 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu HEWELIUSZ PS

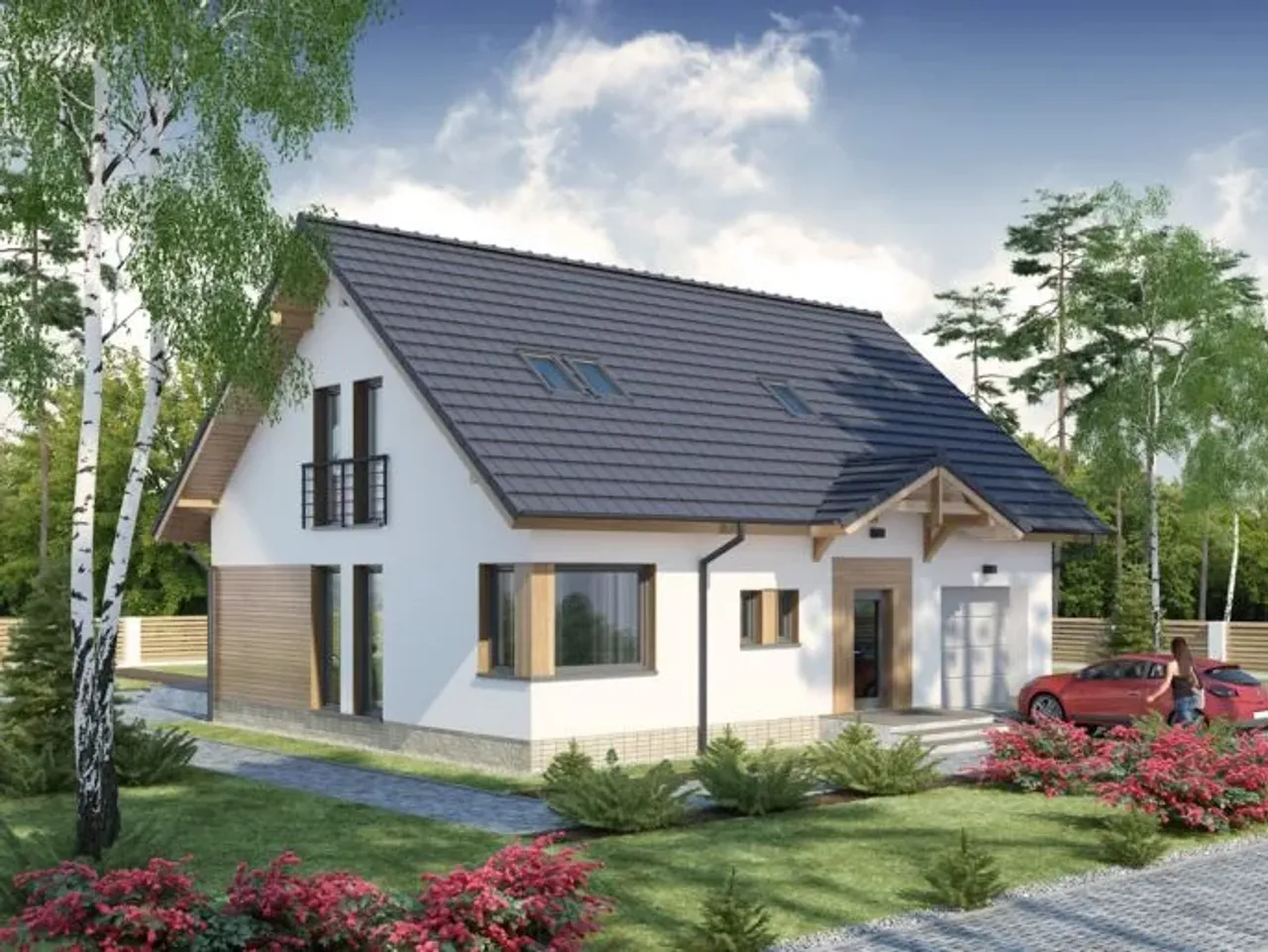

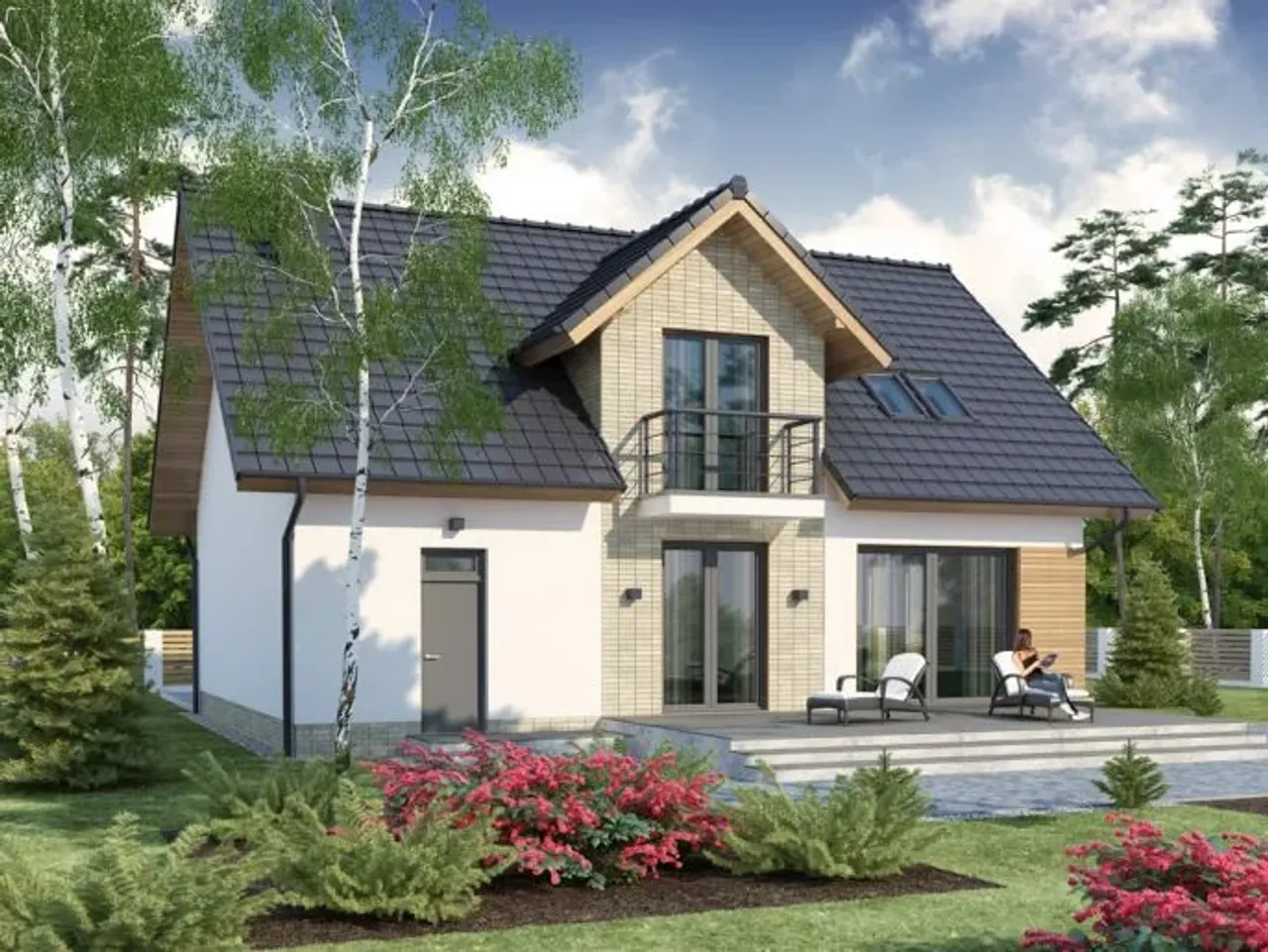

Projekt domu Heweliusz PS to parterowy dom z poddaszem pokryty dachem dwuspadowym. Budynek posiada prostą tradycyjną bryłę, drzwi wejściowe zostały zadaszone, a tuż obok znajduje się wjazd do garażu jednostanowiskowego, w którym wydzielono miejsce na kotłownię. W projekcie domu Heweliusz PS z tyłu budynku znajduje się niezadaszony taras do którego mamy dostęp z dobrze doświetlonego salonu oraz mały balkon na poddaszu. Propozycja ta przeznaczona jest dla osób, które cenią sobie proste a zarazem funkcjonalne rozwiązania.

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego (odm. 600) – 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego (odm. 600) – 24 cm (działowe - 12 cm) + działowe z płyty G-K na ruszcie (poddasze).; Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 24 cm.; Elewacje: tynk – System Platinum firmy TERMO ORGANIKA, deska elewacyjna oraz płytki klinkierowe.; Pokrycie dachu: dachówka ceramiczna.; Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym.; Schody wewnętrzne: drewniane wg indywidualnego projektu.; Ogrzewanie: kocioł gazowy kondensacyjny lub kocioł na biomasę (pelety), dodatkowe źródło ciepła – kominek z płaszczem wodnym.
