Gotowy projekt domu Heliodor

ID: 18319
4840 2025-05-01
TANIEJ 350 zł do 25.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
4840 zł
(5190 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 4840 zł
4840 2025-05-01
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

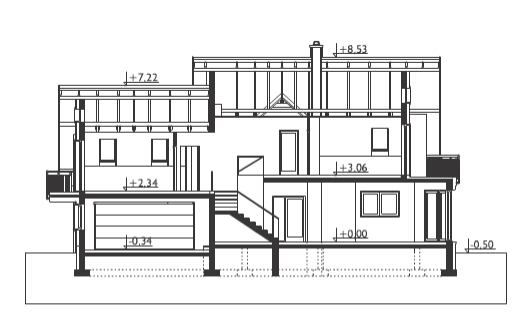

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

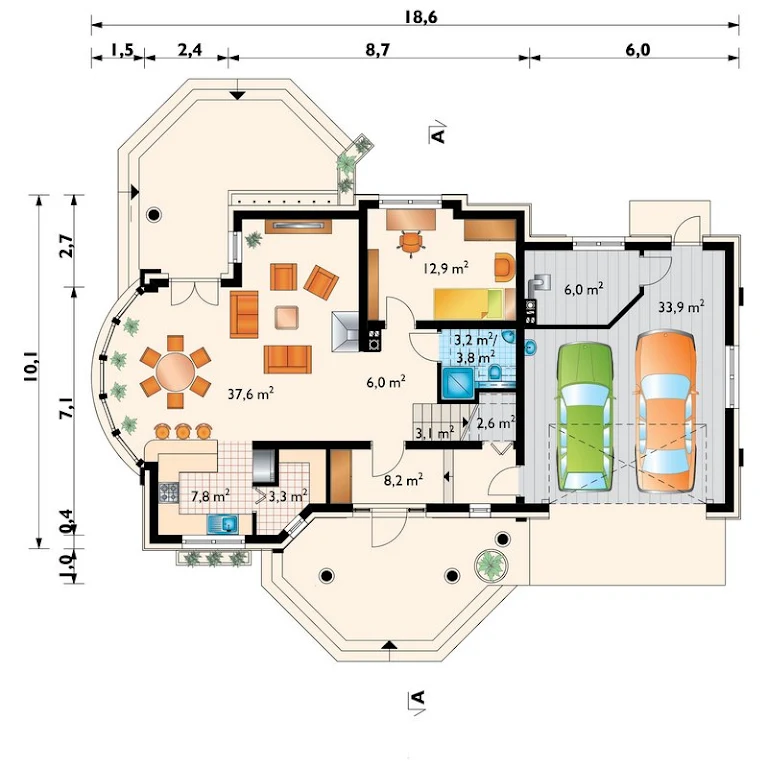

Rzuty gotowego projektu domu Heliodor

Heliodor
1. Powierzchnia 125,20 m²
2. Wiatrołap 8,20 m²
3. Hol 6,00 m²
4. Kuchnia 7,80 m²
5. Spiżarnia 3,30 m²
6. Salon 37,60 m²
7. Pokój 12,90 m²
8. łazienka 3,20 (3,80) m²
9. Klatka schodowa 3,10 m²
10. Schowek 2,60 m²
11. Kotłownia 6,00 m²
12. Garaż 33,90 m²

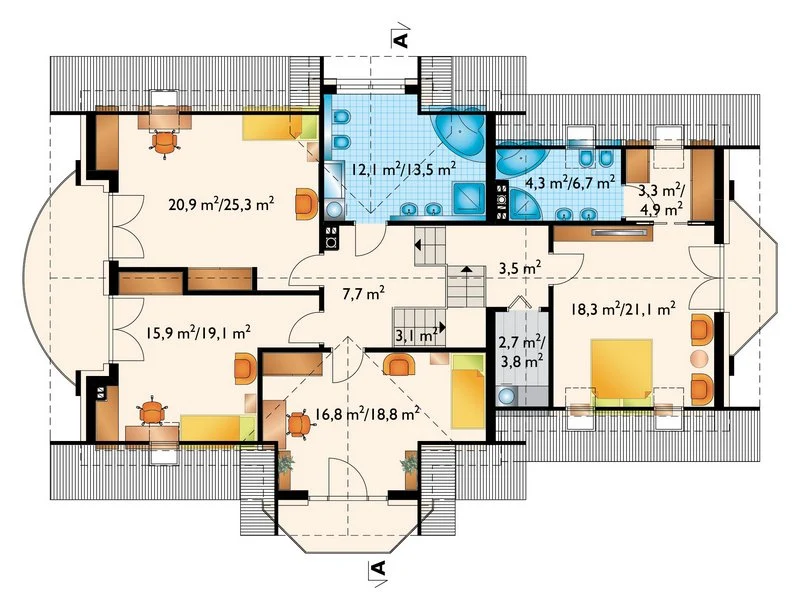

Heliodor
1. Powierzchnia 105,40 m²
2. Klatka schodowa 3,10 m²
3. Przedpokój 3,50 m²
4. Sypialnia 18,20 (21,10) m²
5. Garderoba 3,30 (4,90) m²
6. łazienka 4,30 (6,70) m²
7. łazienka 12,10 (13,50) m²
8. Pralnia 2,70 (3,80) m²
9. Pokój 20,90 (25,30) m²
10. Pokój 15,90 (19,10) m²
11. Pokój 16,80 (18,80) m²
Heliodor
Heliodor

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Heliodor

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Heliodor

Parametry Techniczne gotowego projektu domu Heliodor

Ilość pokoi 6
Pow. użytkowa 184.5 m²
Powierzchnia zabudowy 168.4 m²
Kondygnacje parterowy+poddasze
Garaż 2 stanowiska
Technologia murowany

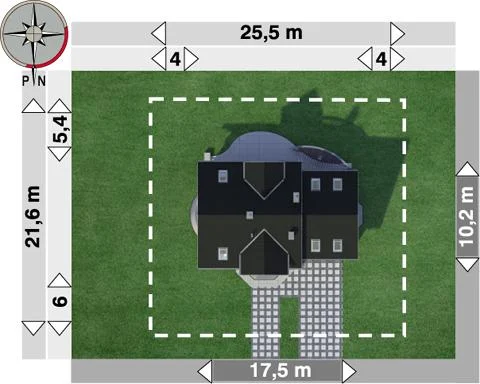

Szerokość działki 26.6 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Rodzaj garażu przyklejony
Piwnica bez podpiwniczenia
Kubatura 920 m³
Rodzaj dachu dwuspadowy
Powierzchnia dachu 290.4 m²
Przechowywanie w kuchni spiżarnia
Długość działki 21.2 m
Wysokość budynku 9.2 m
Styl budynku nowoczesny
Liczba łazieniek 3
Kalenica równoległa do drogi
Szerokość budynku 18.6 m
Kominek kominek w projekcie
Kąt nachylenia dachu 42 °
Funkcje dodatkowe z pralnią
Długość budynku 11.2 m
Koszty budowy 450-500 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Heliodor

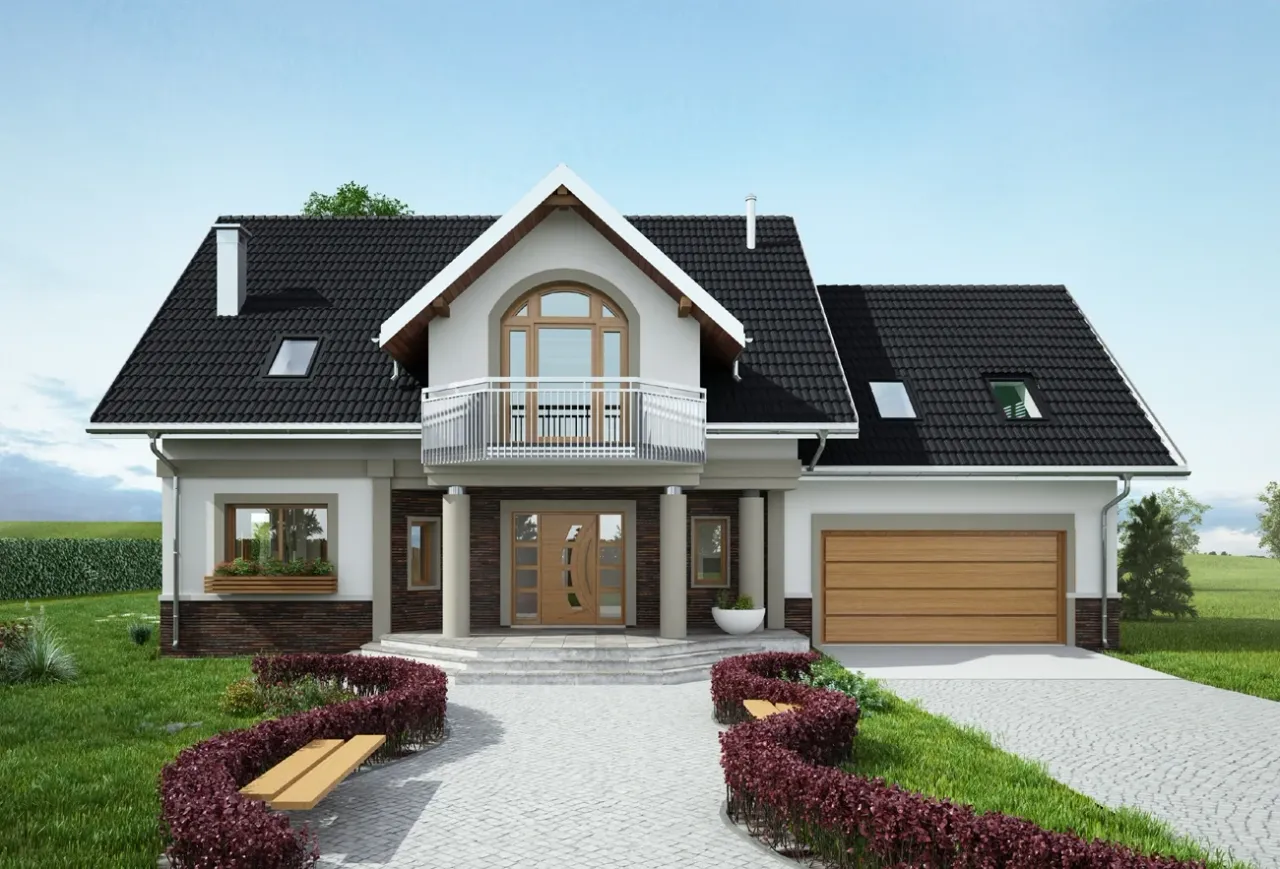

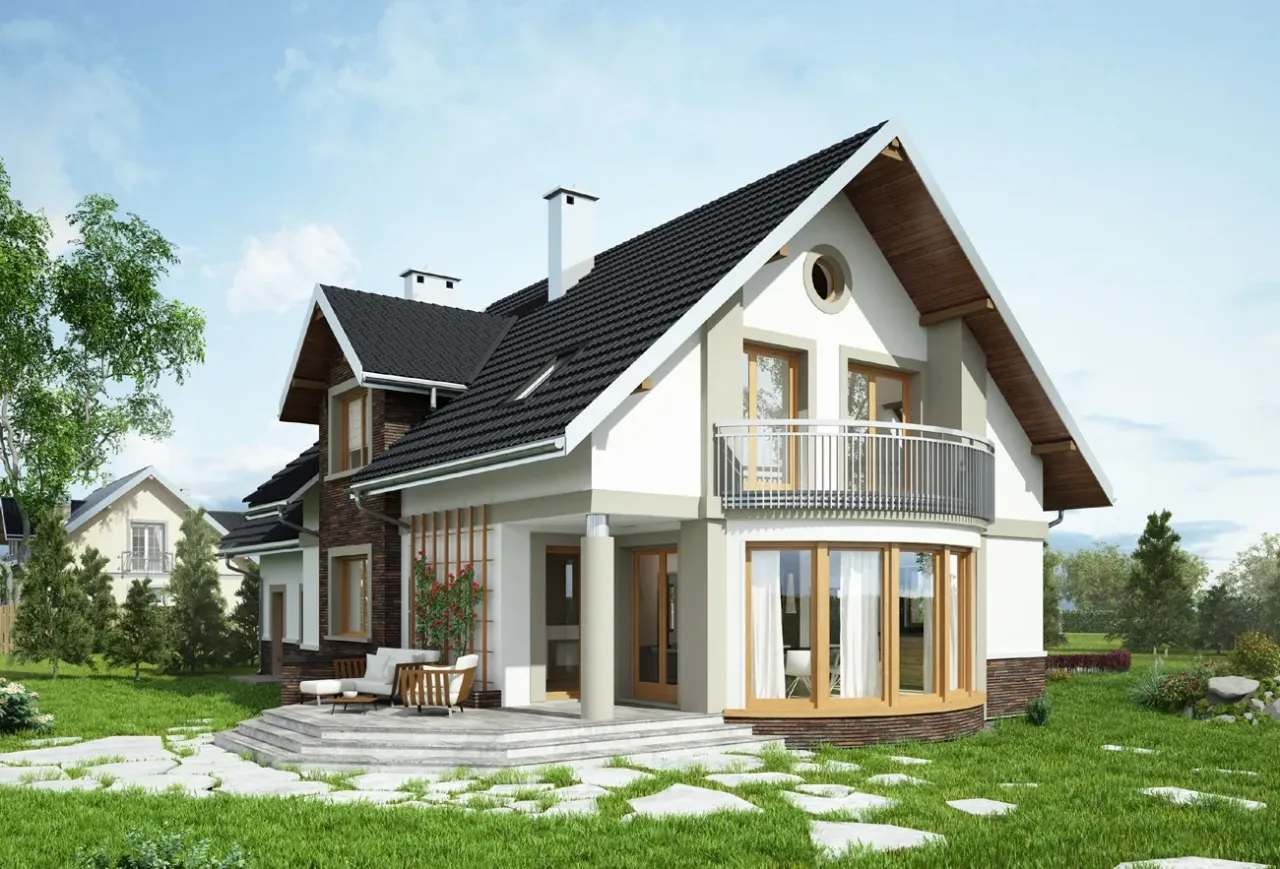

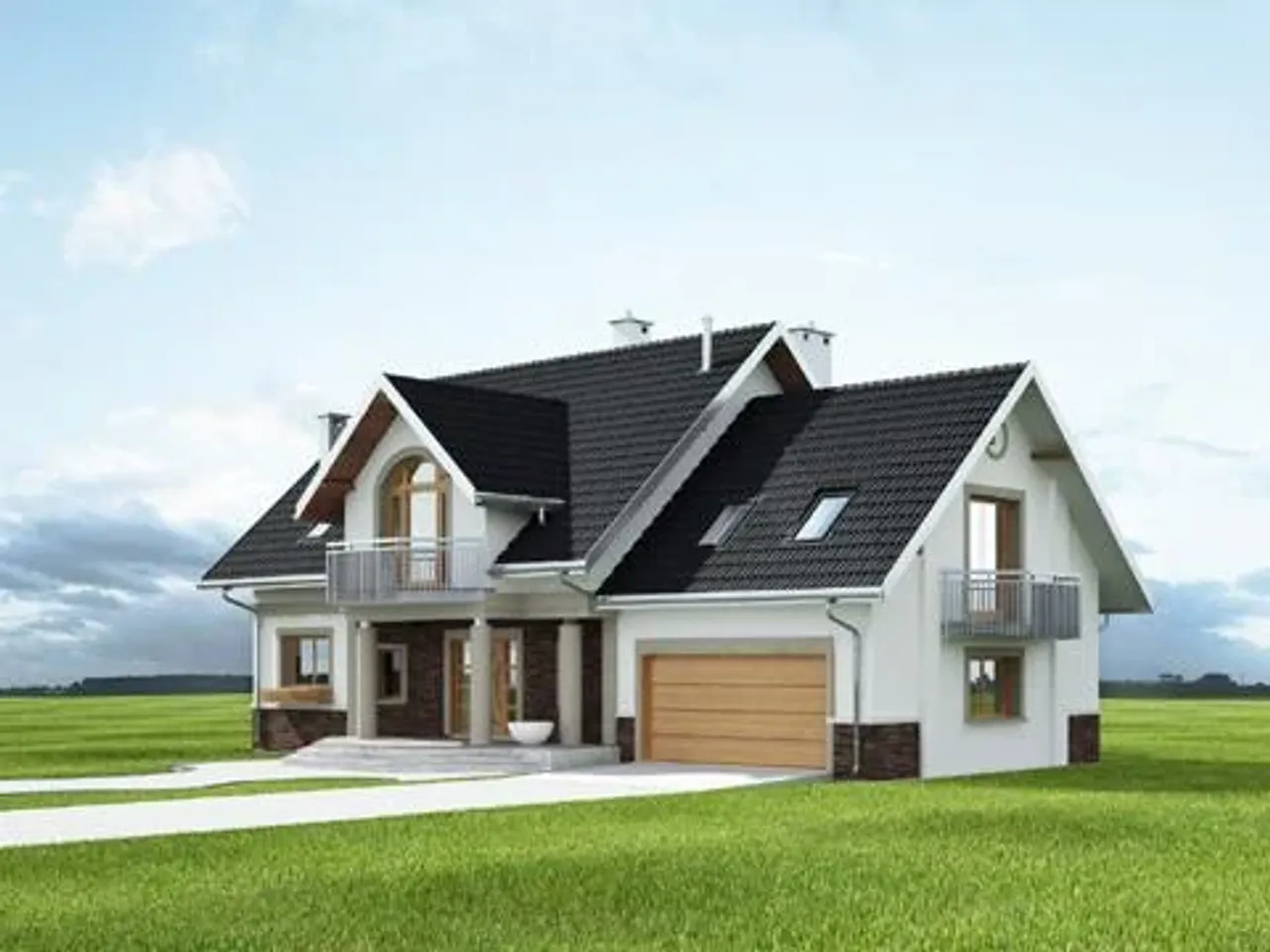

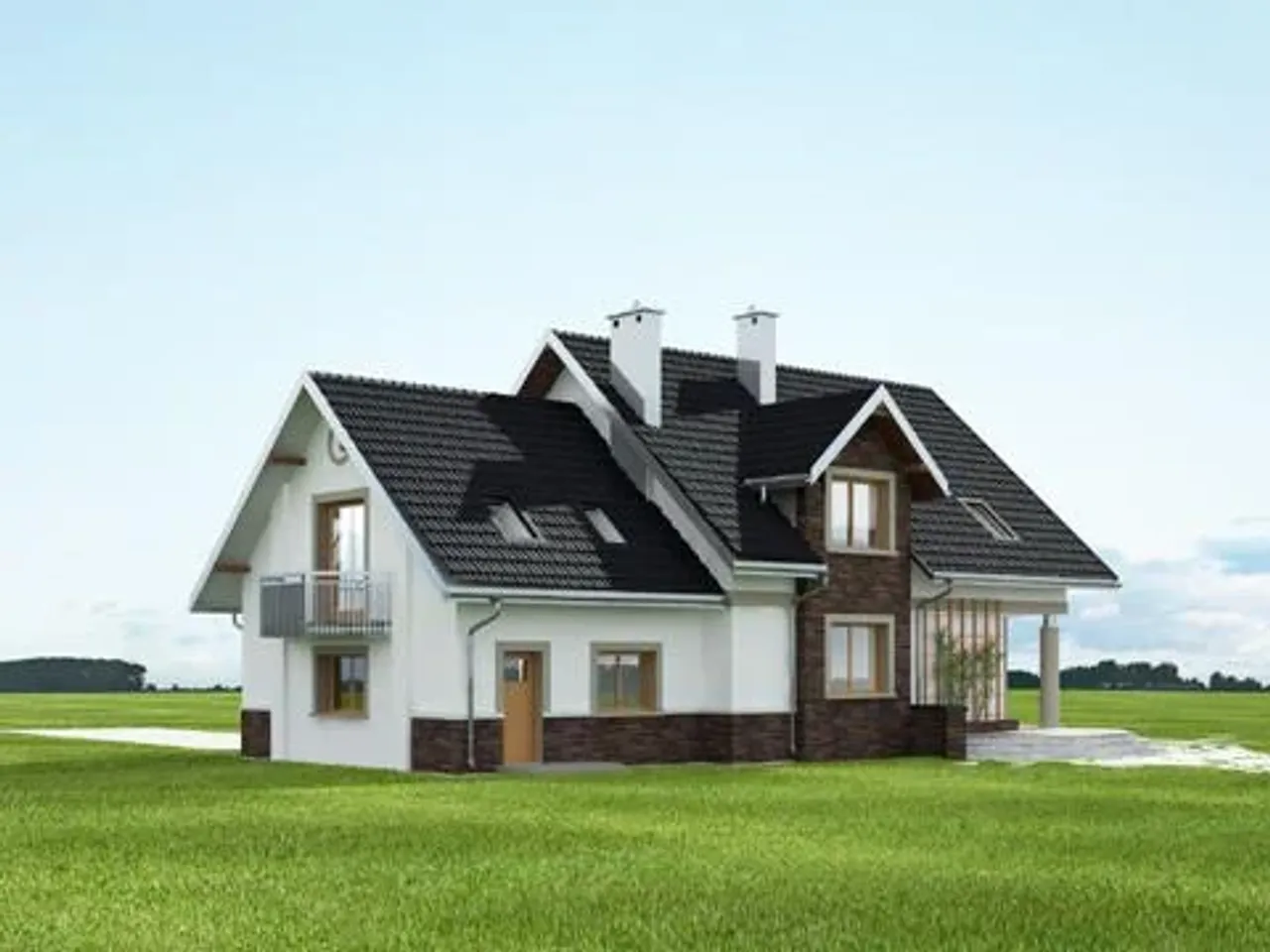

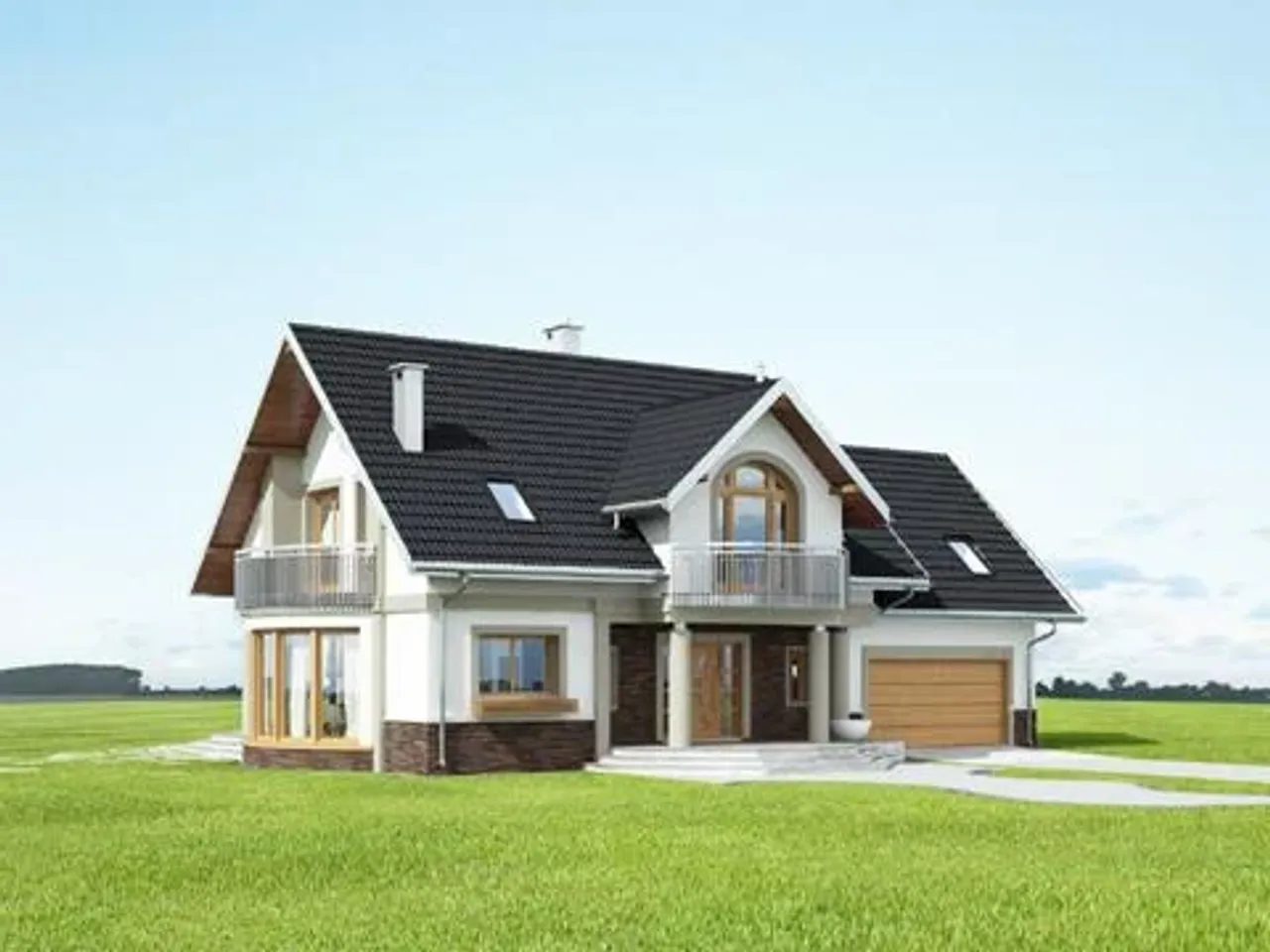

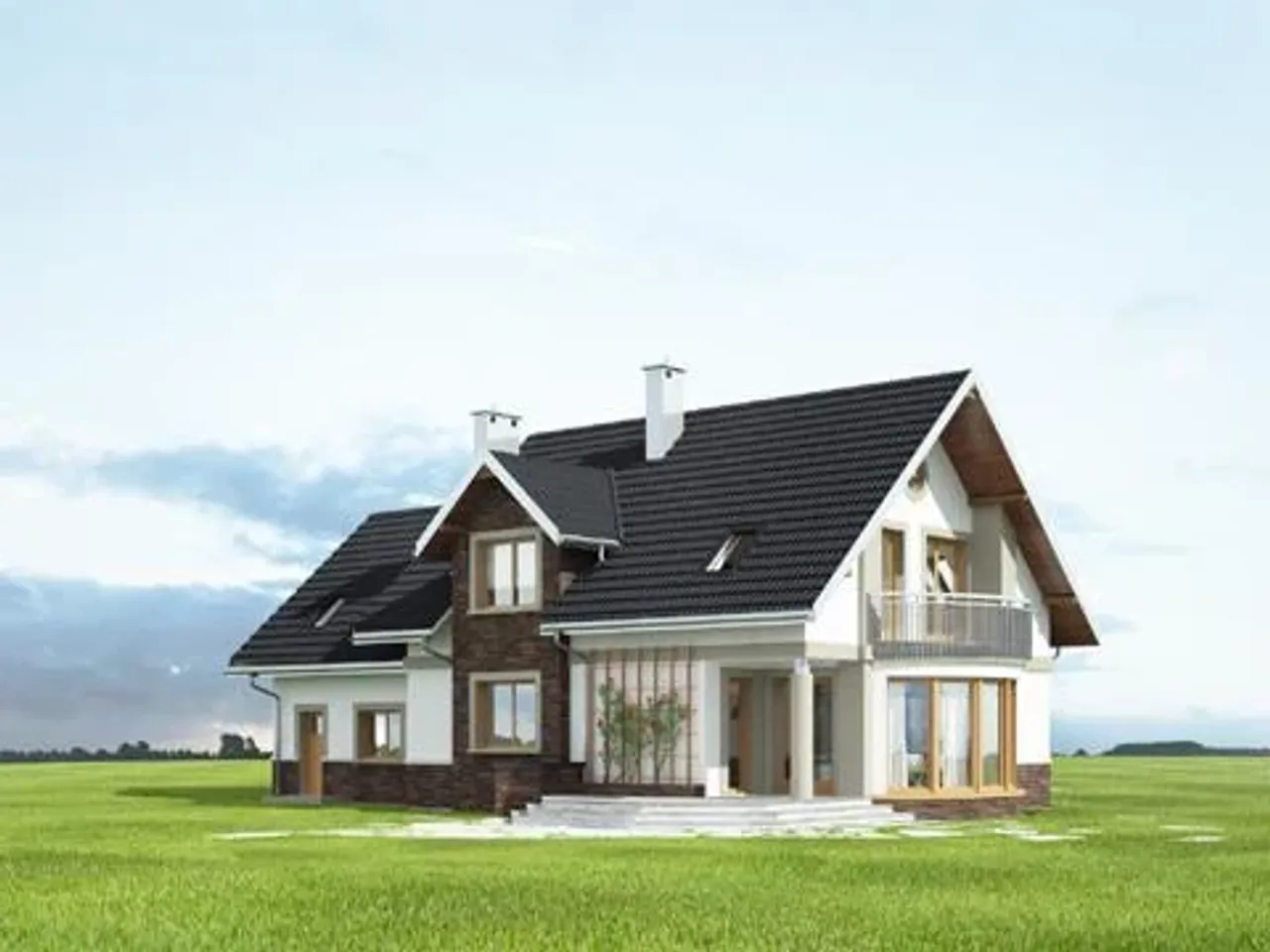

Przedstawiony projekt domu o nazwie Heliodor 1091-MB to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Heliodor 1091-MB po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie znajdzie się miejsce garażowe dla dwóch samochodów. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 42 stopni nachylenia. Będzie to dom parterowy z użytkowym poddaszem, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

Technologia i konstrukcja: murowana – beton komórkowy.; Ściany zewnętrzne: bloczki TERMALICA gr. 24 cm na + docieplenie wełna mineralna ISOVER FASOTERM NF gr. 15 cm.; Ściany wewnętrzne: bloczki TERMALICA gr. 24 i 12 cm (Rekomendujemy: ściany działowe z bloczków gipsowych RIGIPS RIGIROC gr.10 cm) na poddaszu ściany działowe na konstrukcji z profili RIGIPS ULTRASTIL i płyt g-k RIGIPS RIGIMETR, np. 4PRO.; Strop: Vector firmy Konbet Poznań.; Konstrukcja dachu: drewniana, jętkowa.; Rodzaj schodów: żelbetowe.; Typ ogrzewania: kocioł na gaz lub pompa ciepła.; Aneks na paliwo stałe: dostępny.; Pokrycie dachu: dachówka ceramiczna.; Elewacja: system WEBER.THERM WM.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Heliodor

Stan surowy zamknięty 296000 zł
powierzchnia
Stan deweloperski 483000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
