127.31 m²
parterowy+poddasze
2 stanowiska
murowany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

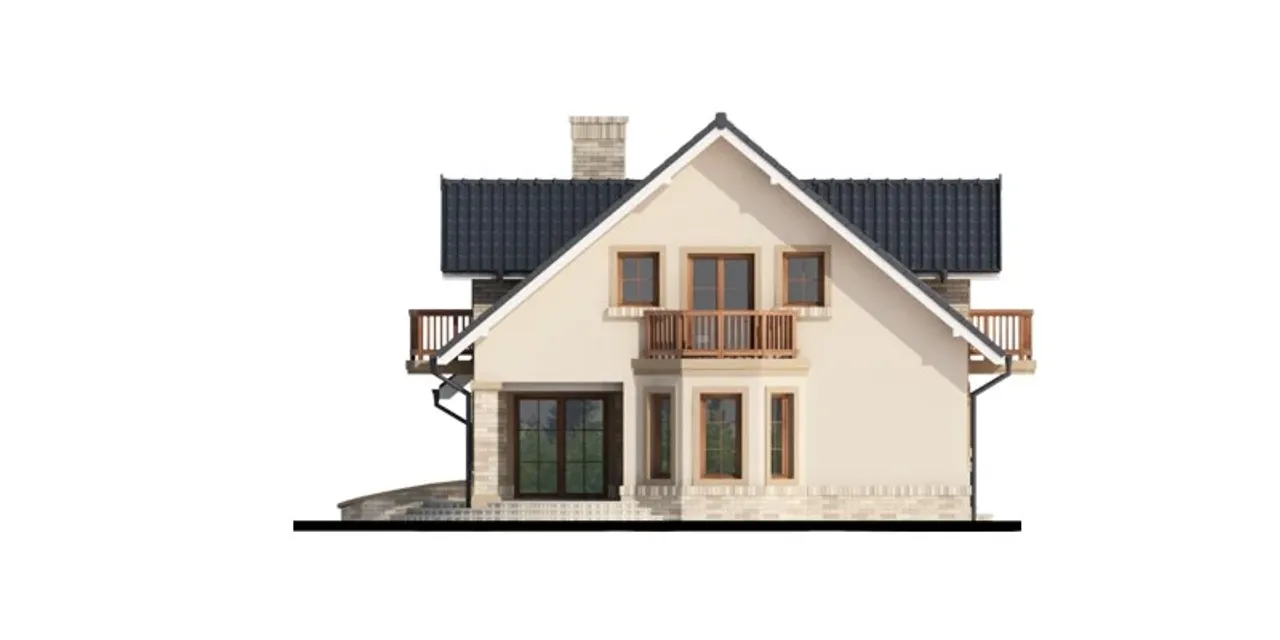

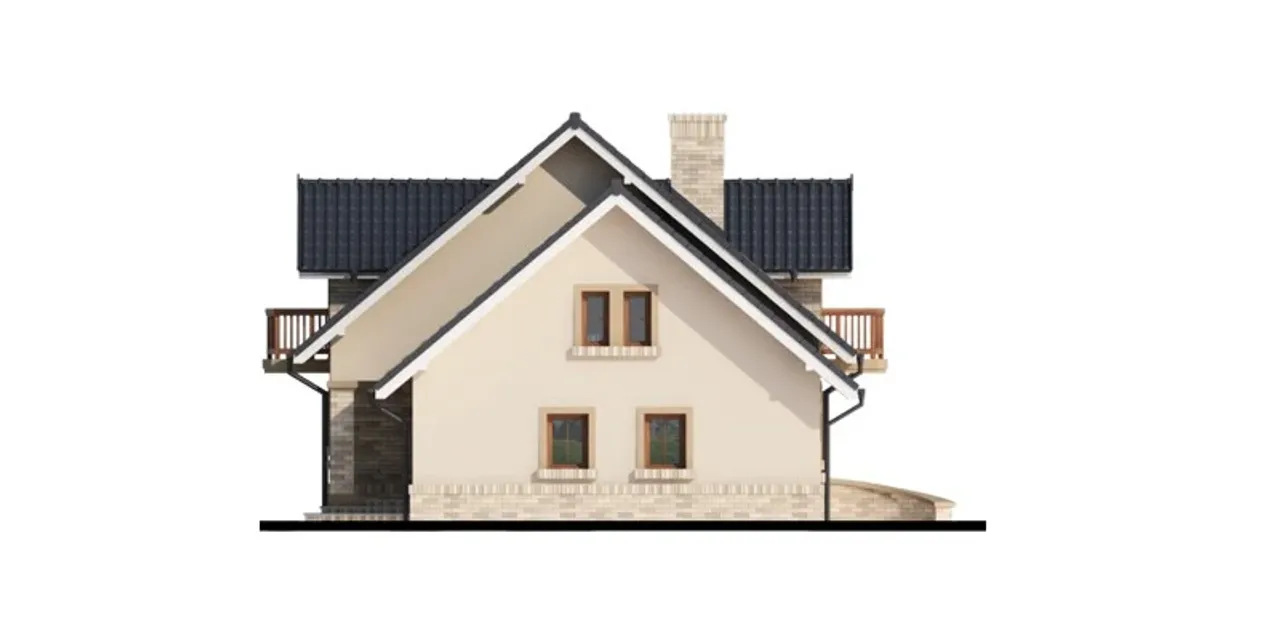

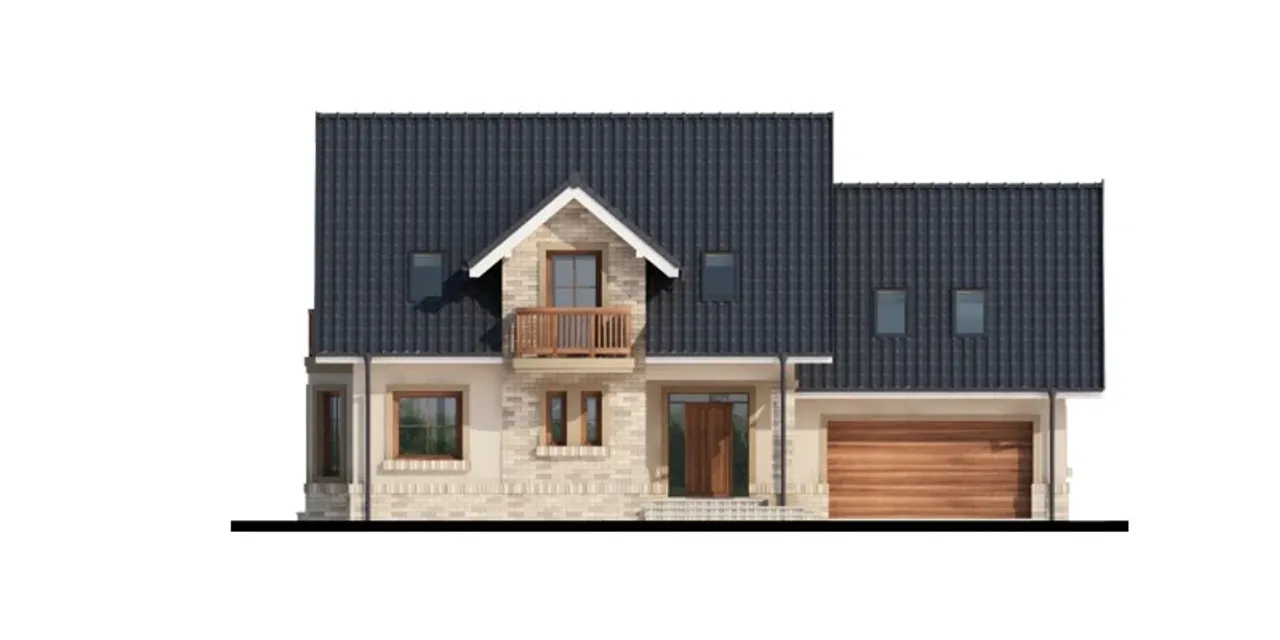

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

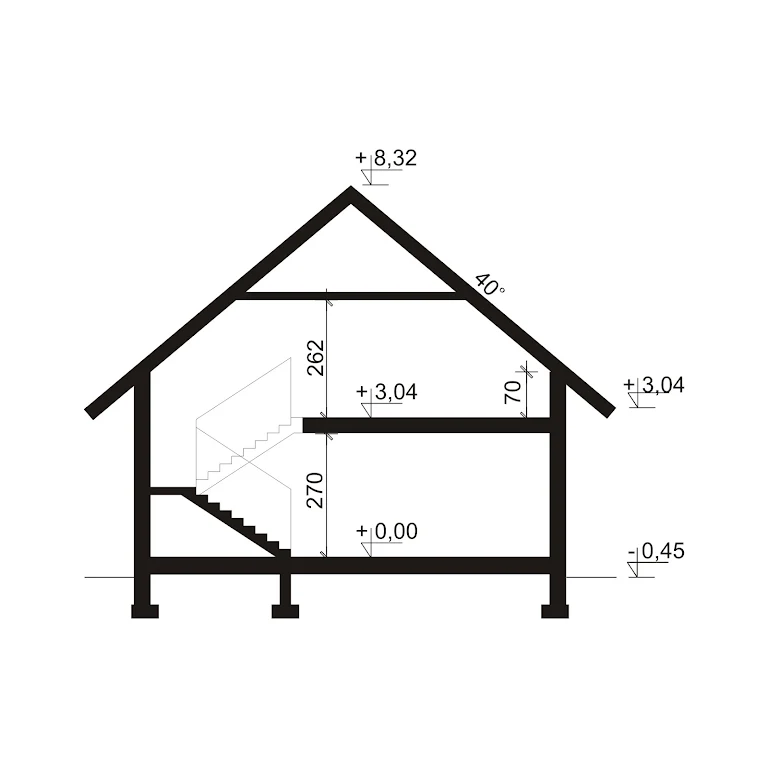

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania
W części technicznej znajdują się:
1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna
2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie
3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna
Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

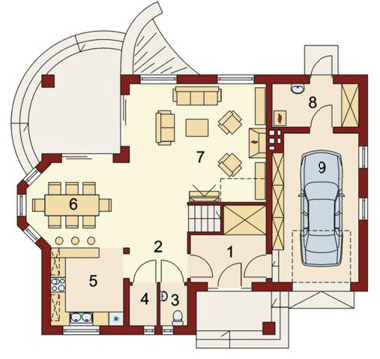

| 1. Wiatrołap | 5,24 m² |
| 2. Hall | 7,50 m² |
| 3. Wc | 1,95 m² |
| 4. Spiżarnia | 1,95 m² |
| 5. Kuchnia | 9,71 m² |
| 6. Jadalnia | 13,84 m² |
| 7. Salon | 27,27 m² |
| 8. Pom. gospodarcze | 9,96 m² |
| 9. Garaż | 33,69 m² |

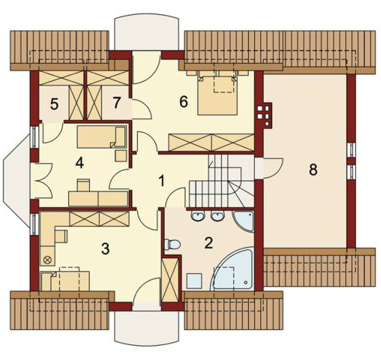

| 1. Hall | 5,61 (5,81) m² |
| 2. łazienka | 8,15 (12,12) m² |
| 3. Pokój | 14,99 (19,40) m² |
| 4. Pokój | 11,99 (11,99) m² |
| 5. Garderoba | 2,14 (4,58) m² |
| 6. Sypialnia | 14,21 (18,36) m² |
| 7. Garderoba | 2,76 (4,28) m² |
| 8. Strych | 27,57 (44,84) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu HEKTOR G2
| Ilość pokoi 4 |
| Pow. użytkowa 127.31 m² |
| Powierzchnia zabudowy 155.61 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 2 stanowiska |
| Technologia murowany |

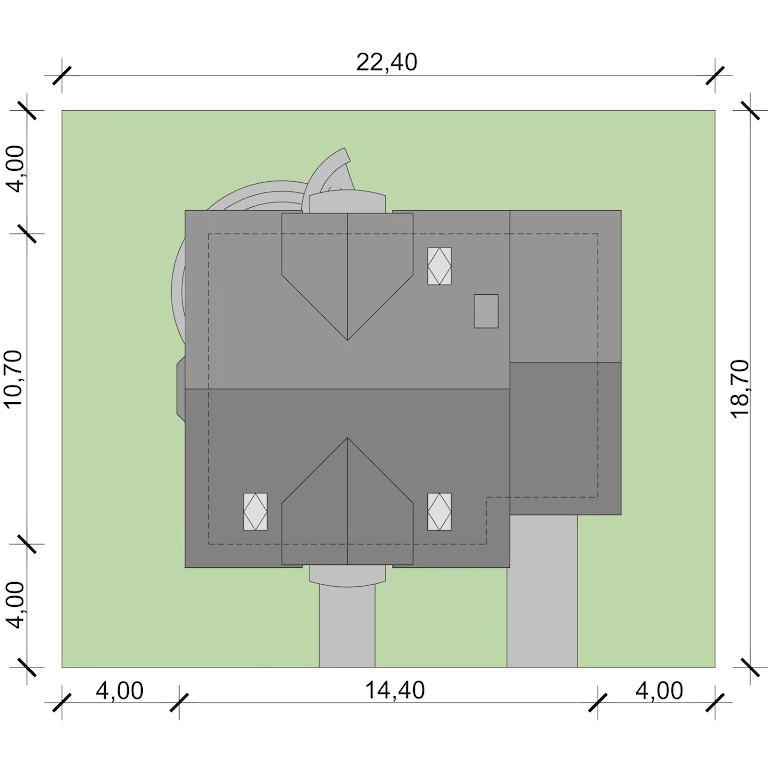

| Szerokość działki 24.48 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Bryła budynku prosta bryła |
| Liczba łazieniek 1 |
| Styl budynku nowoczesny |
| Kominek kominek w projekcie |
| Szerokość budynku 16.48 m |
| Kotłownia duża kotłownia |
| Kąt nachylenia dachu 40 ° |
| Strop gęstożebrowy |
| Długość budynku 10.58 m |
| Piwnica bez podpiwniczenia |
| Kalenica równoległa do drogi |
| Kubatura 573 m³ |
| Rodzaj garażu przyklejony |
| Funkcje dodatkowe ze strychem |
| Powierzchnia dachu 257 m² |
| Rodzaj dachu dwuspadowy |
| Długość działki 18.58 m |
| Wysokość budynku 8.77 m |
| Przechowywanie w kuchni spiżarnia |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Ilość pokoi 4 |
| Powierzchnia zabudowy 155.61 m² |
| Garaż 2 stanowiska |
| Szerokość działki 24.48 m |
| Typ domu jednorodzinny całoroczny |
| Liczba łazieniek 1 |
| Kominek kominek w projekcie |
| Kotłownia duża kotłownia |
| Strop gęstożebrowy |
| Piwnica bez podpiwniczenia |
| Kubatura 573 m³ |
| Funkcje dodatkowe ze strychem |
| Rodzaj dachu dwuspadowy |
| Wysokość budynku 8.77 m |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 127.31 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Bryła budynku prosta bryła |
| Styl budynku nowoczesny |
| Szerokość budynku 16.48 m |
| Kąt nachylenia dachu 40 ° |
| Długość budynku 10.58 m |
| Kalenica równoległa do drogi |
| Rodzaj garażu przyklejony |
| Powierzchnia dachu 257 m² |
| Długość działki 18.58 m |
| Przechowywanie w kuchni spiżarnia |

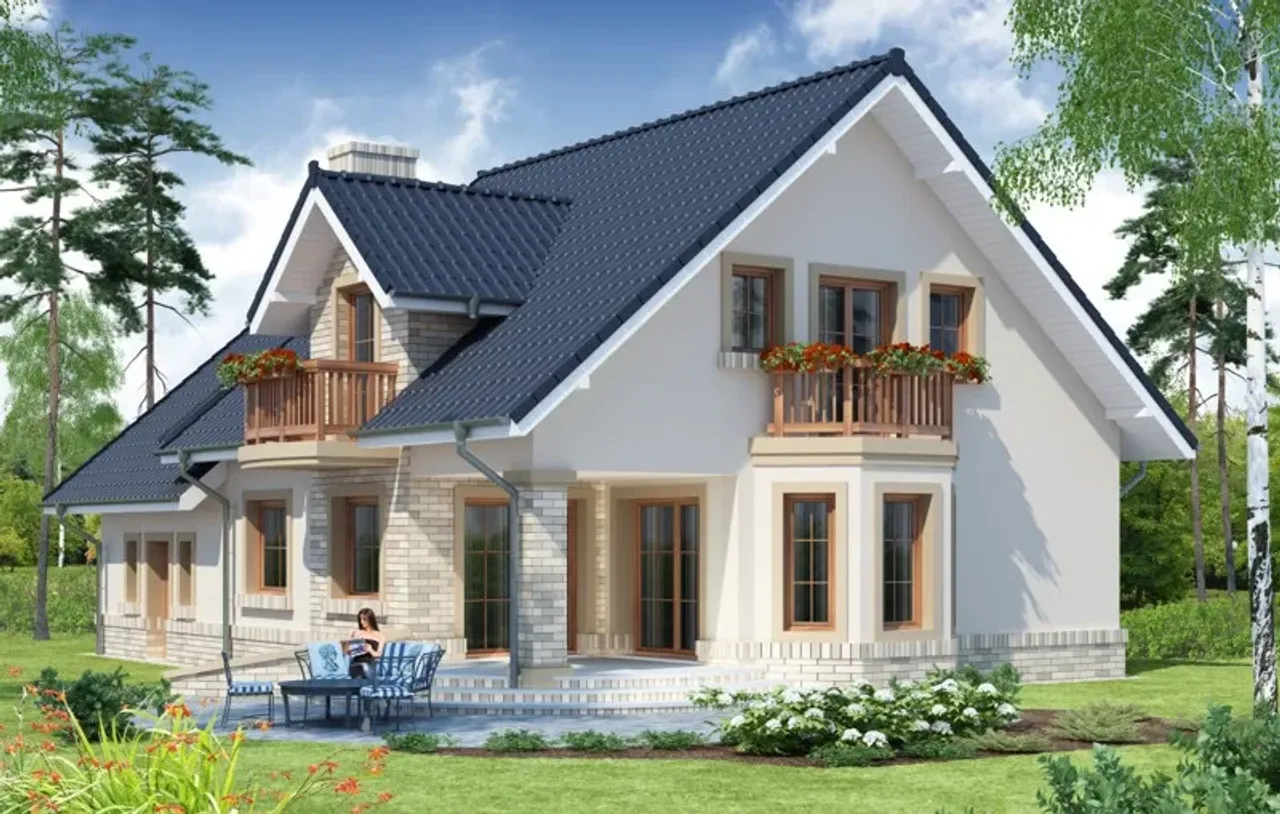

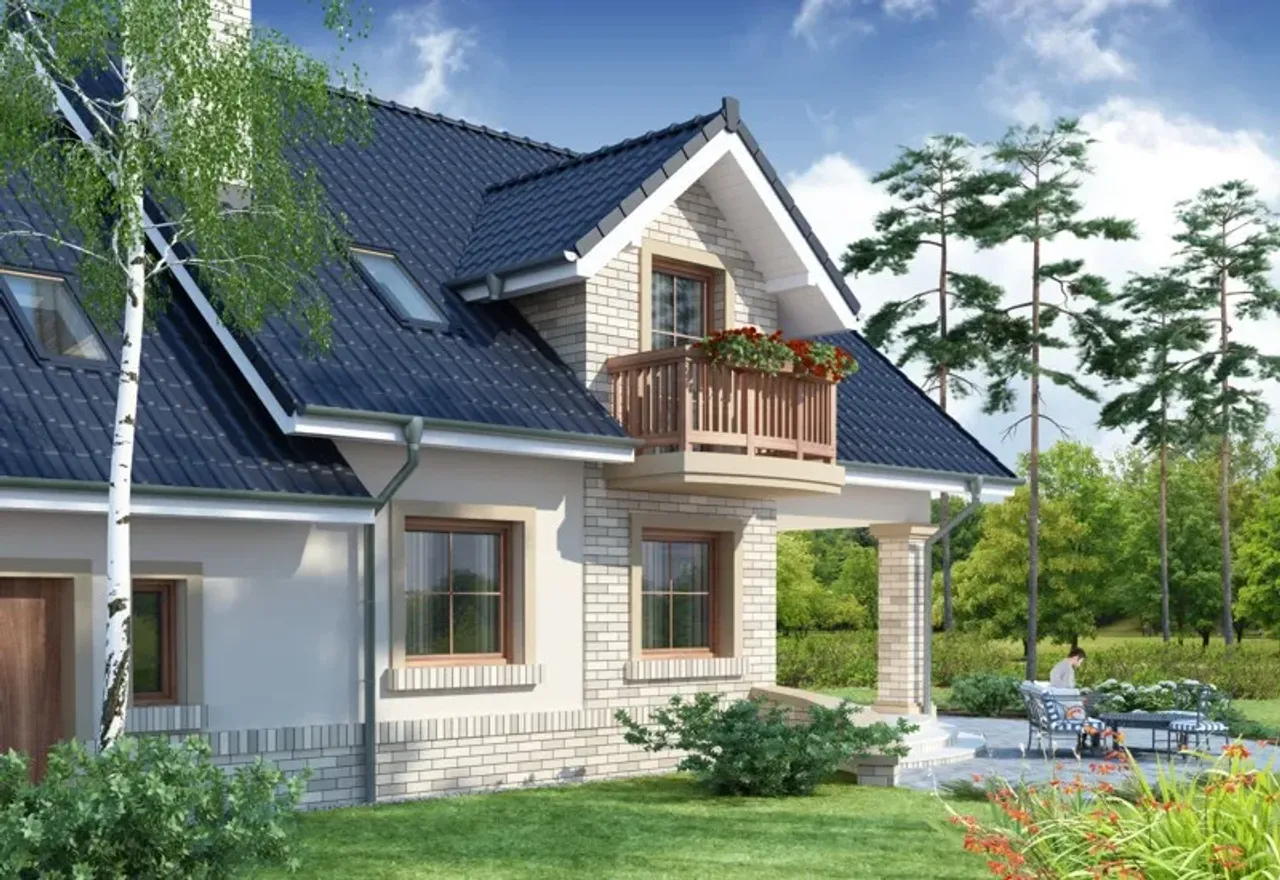

Projekt domu Hektor G2 to parterowy dom z poddaszem pokryty dachem dwuspadowym. Budynek posiada prosty, tradycyjny wygląd, od strony frontowej znajdują się wcięte w bryłę drzwi wejściowej, oraz wjazd do garażu dwustanowiskowego z wydzielonym miejscem na duże pomieszczenie gospodarcze. W projekcie domu Hektor G2 od strony ogrodu znajduje się częściowo zadaszony taras. Na poddaszu każdy z trzech pokoi ma dostęp do balkonu.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
