89.64 m²
parterowy+poddasze
bez garażu
murowany
Możliwy dłuzszy czas realizacji
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

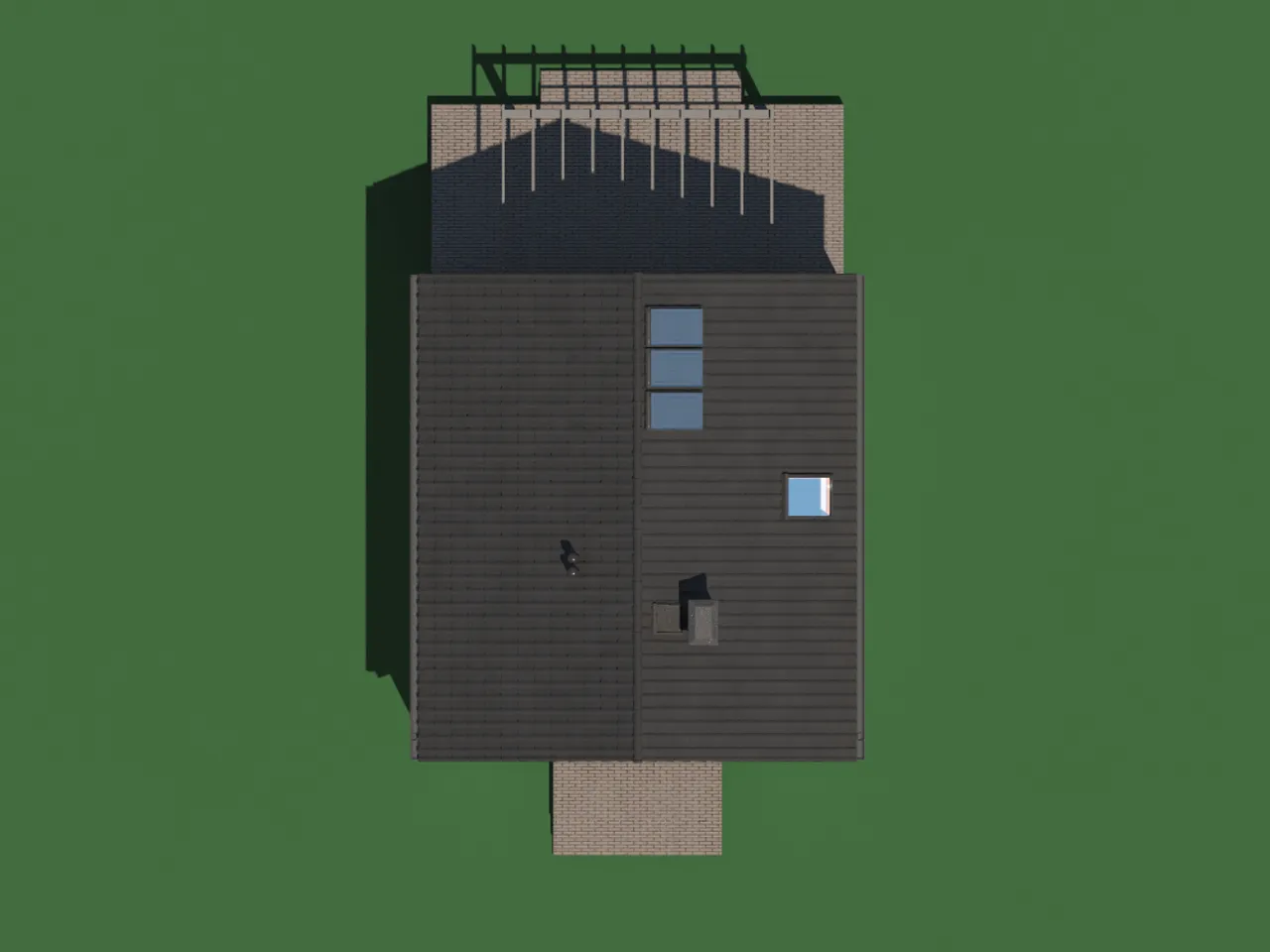

- rzutu dachu

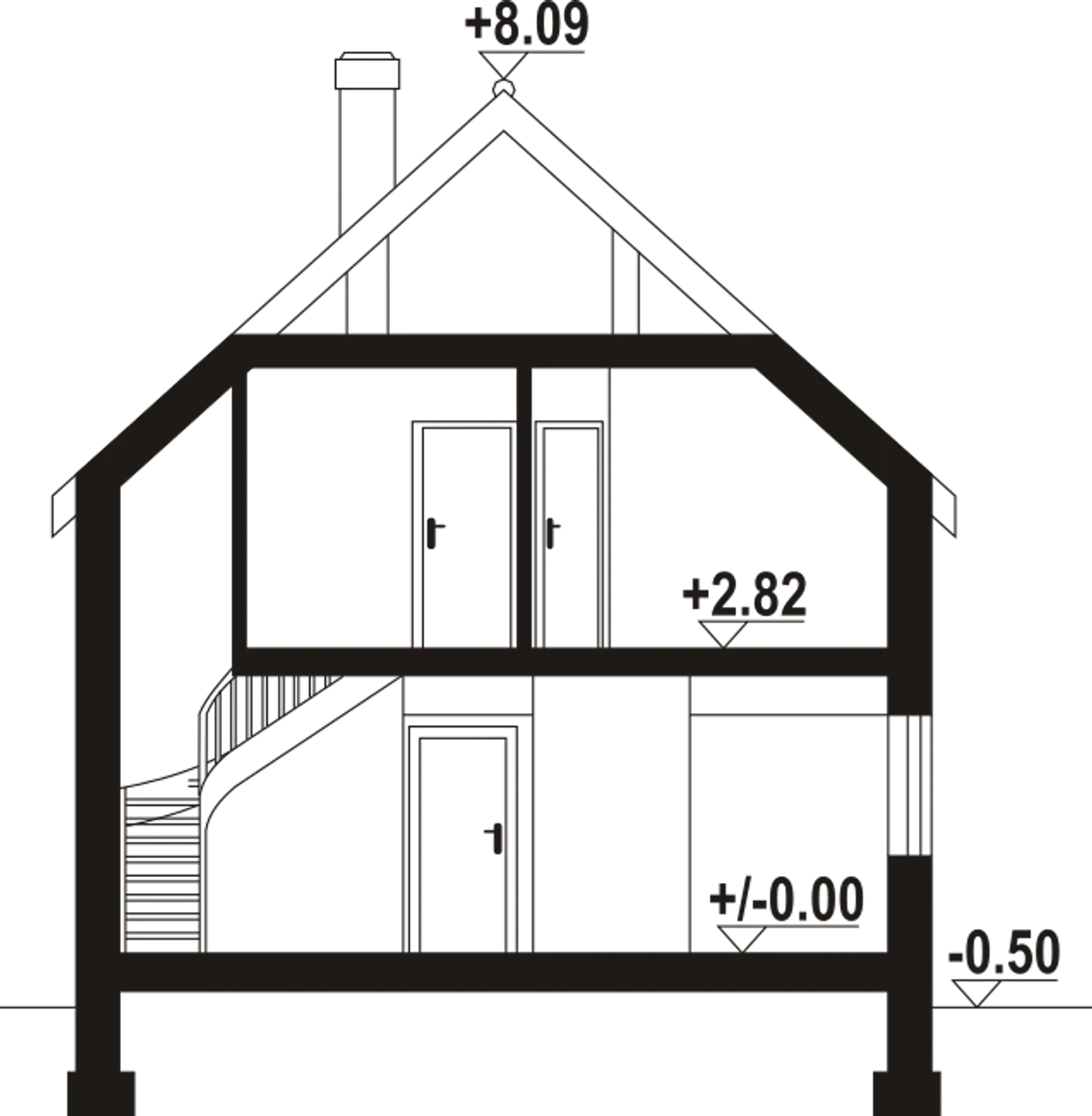

- przekroi poprzecznych i ewentualnie podłużnych

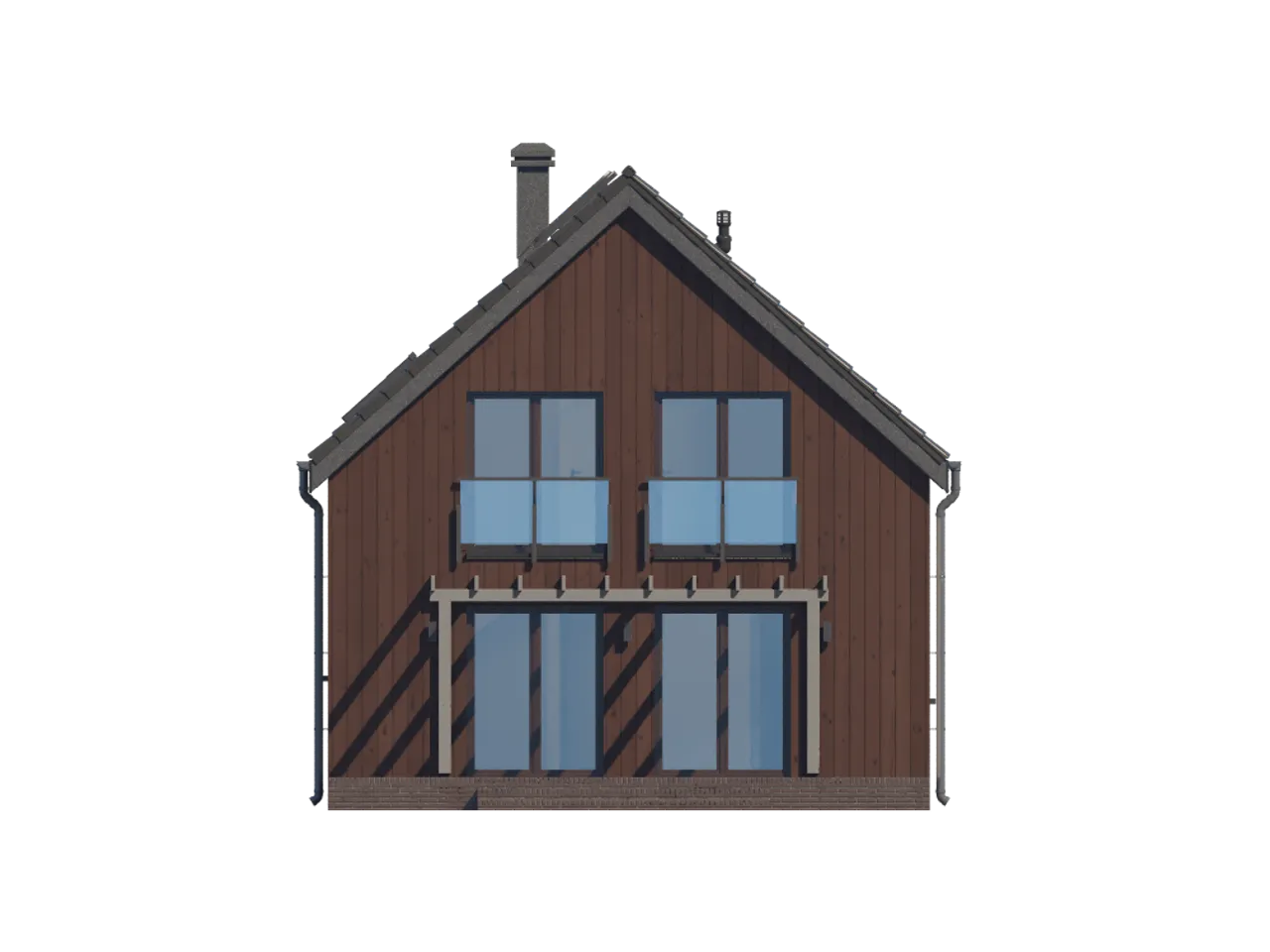

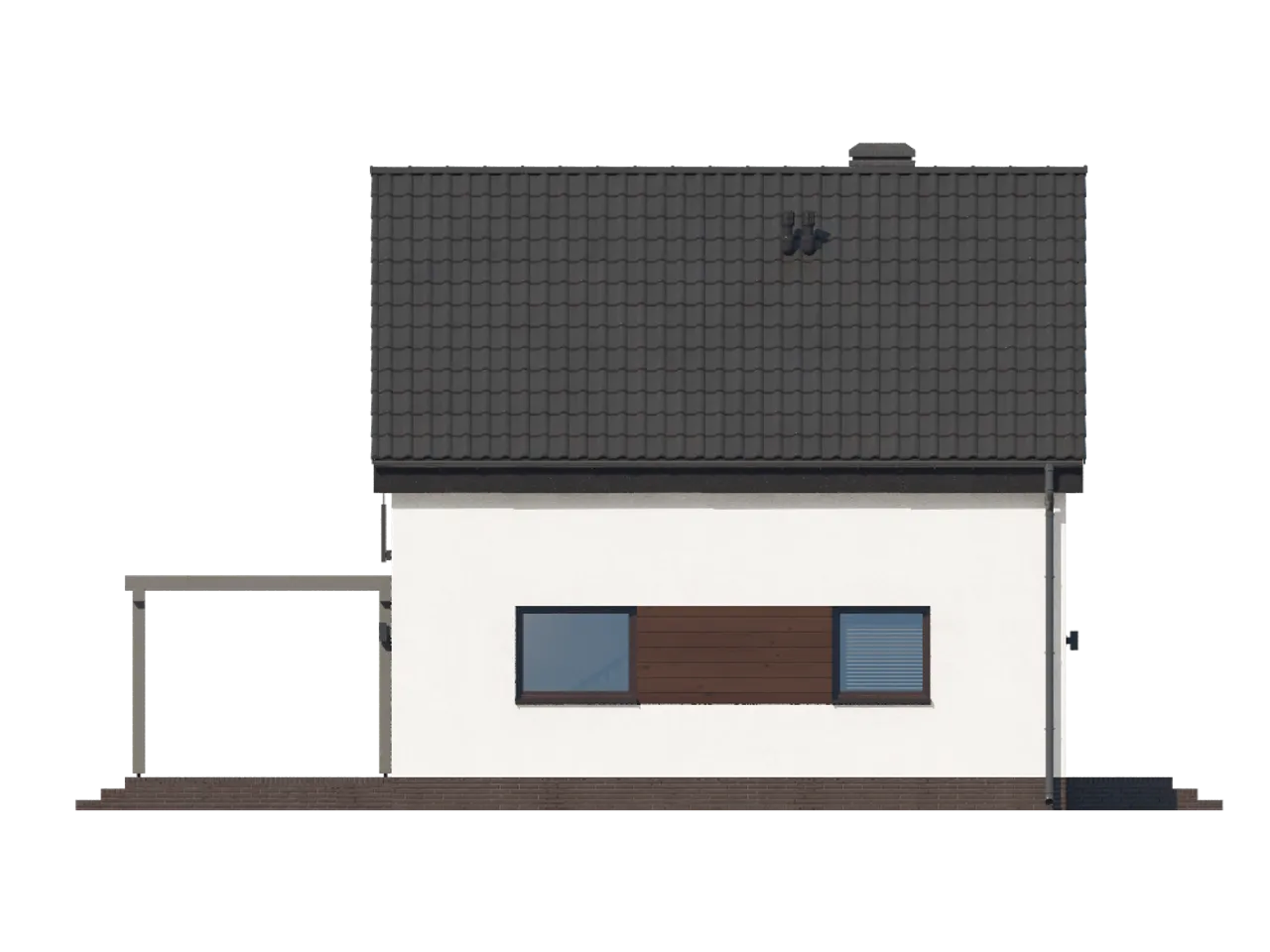

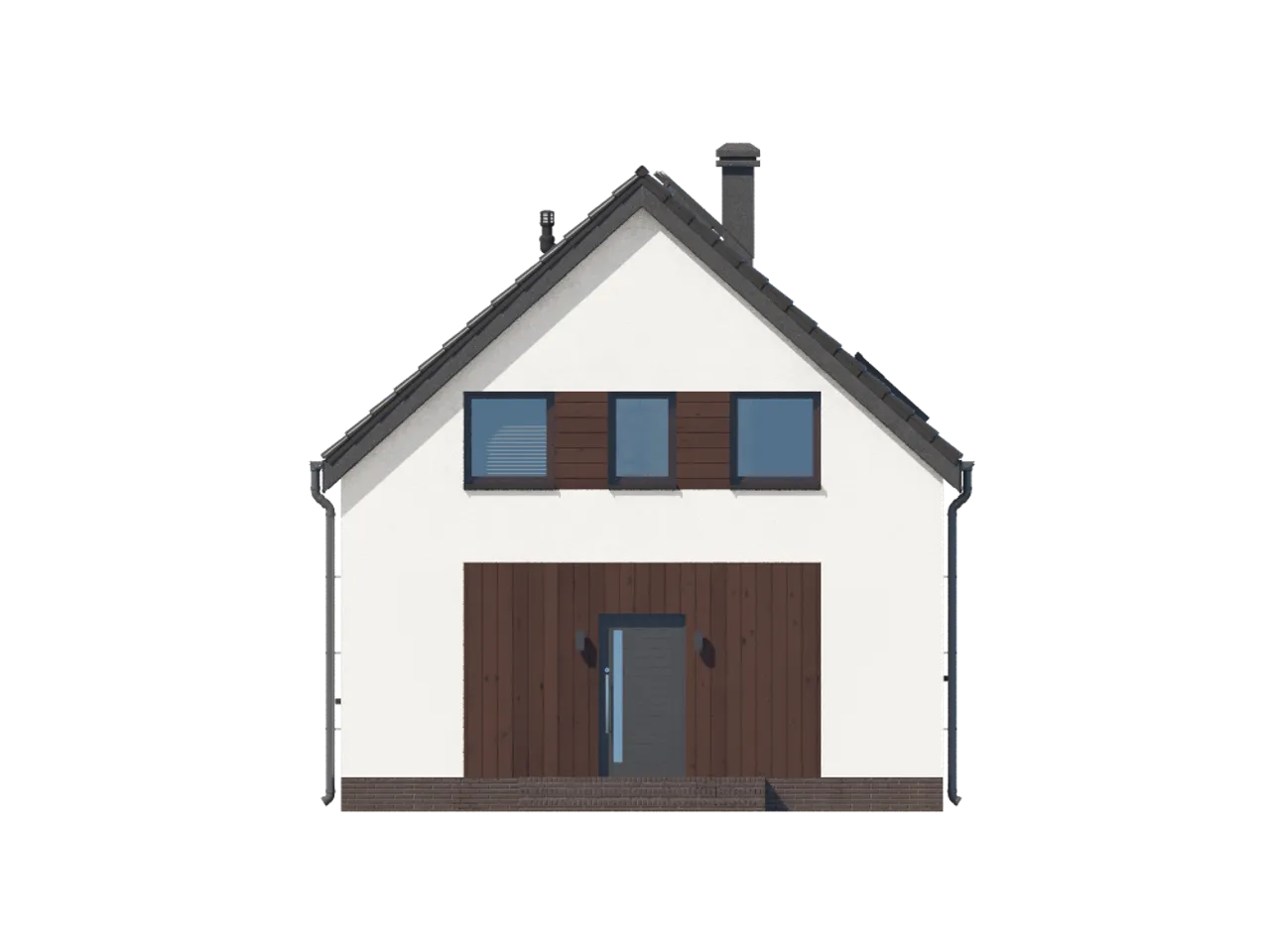

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

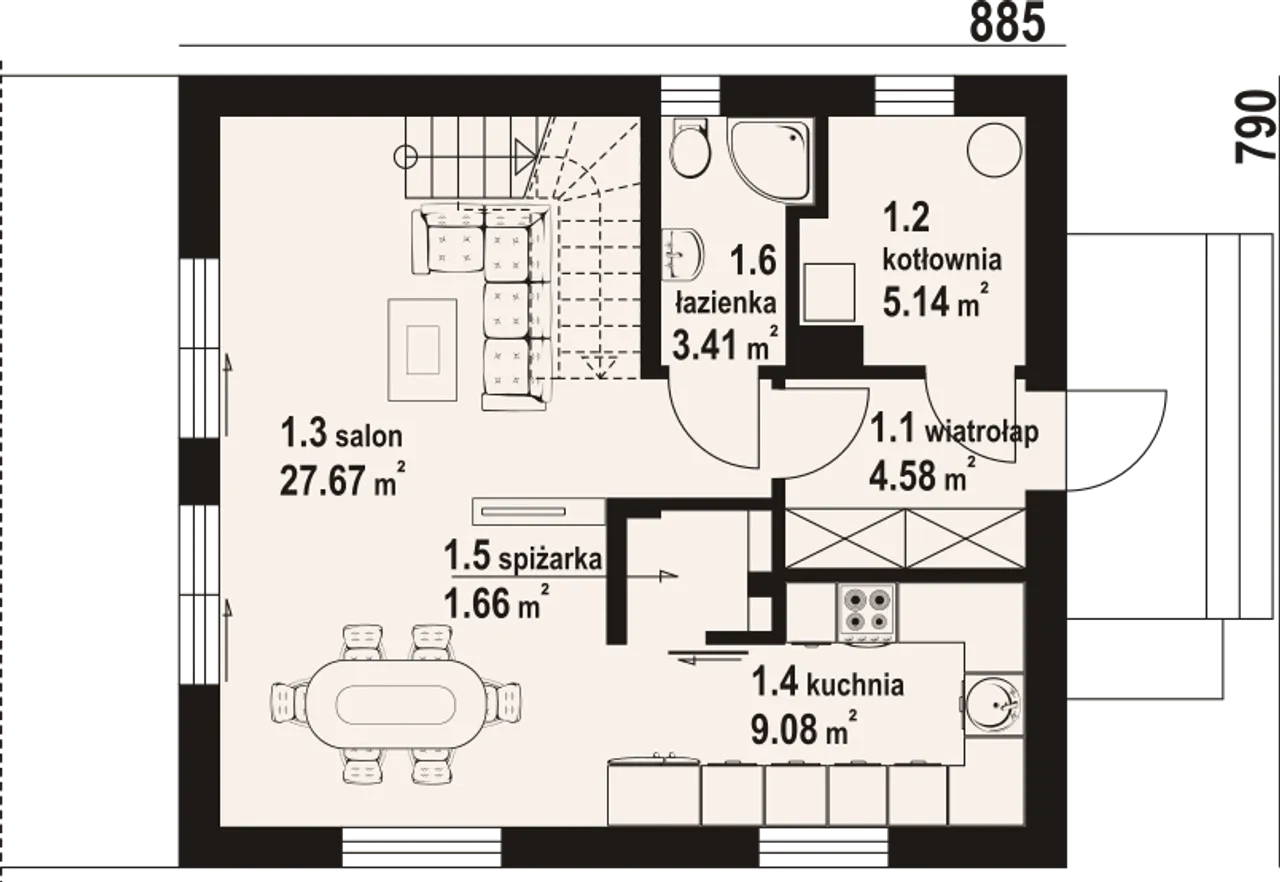

| 1. Wiatrołap | 4,58 m² |
| 2. Kotłownia | 5,14 m² |
| 3. Salon | 27,67 m² |
| 4. Kuchnia | 9,08 m² |
| 5. Spiżarka | 1,66 m² |
| 6. łazienka | 3,41 m² |

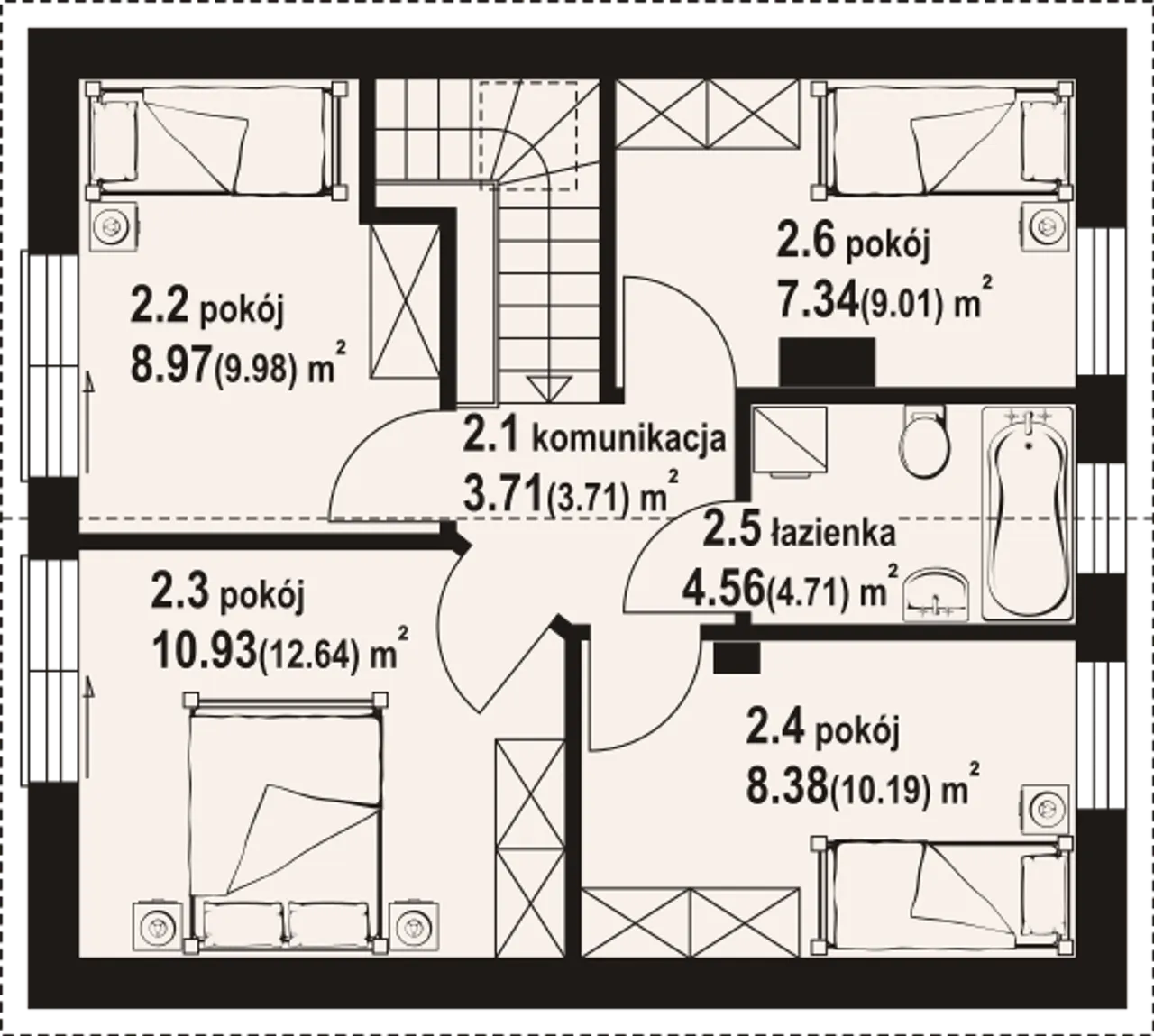

| 1. Komunikacja | 3,71 m² |
| 2. Pokój | 8,97 m² |
| 3. Pokój | 10,93 m² |
| 4. Pokój | 8,38 m² |
| 5. łazienka | 4,56 m² |
| 6. Pokój | 7,34 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Gryfice bb 70
| Pow. użytkowa 89.64 m² |
| Powierzchnia zabudowy 69.92 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 15.9 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Powierzchnia dachu 105 m² |
| Piwnica bez podpiwniczenia |
| Wysokość budynku 8.59 m |
| Bryła budynku prosta bryła |
| Długość działki 16.85 m |
| Styl budynku nowoczesny |
| Kąt nachylenia dachu 42 ° |
| Kalenica prostopadła do drogi |
| Kominek kominek opcjonalnie |
| Kubatura 420 m³ |
| Rodzaj dachu dwuspadowy |
| Taras z tarasem |
| Ogrzewanie gaz, paliwo stałe |
| Koszty budowy tylko z kosztorysem, 150-200 tys. |
| Pow. użytkowa 89.64 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Powierzchnia dachu 105 m² |
| Wysokość budynku 8.59 m |
| Długość działki 16.85 m |
| Kąt nachylenia dachu 42 ° |
| Kominek kominek opcjonalnie |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz, paliwo stałe |
| Powierzchnia zabudowy 69.92 m² |
| Garaż bez garażu |
| Szerokość działki 15.9 m |
| Typ domu jednorodzinny całoroczny |
| Piwnica bez podpiwniczenia |
| Bryła budynku prosta bryła |
| Styl budynku nowoczesny |
| Kalenica prostopadła do drogi |
| Kubatura 420 m³ |
| Taras z tarasem |
| Koszty budowy tylko z kosztorysem, 150-200 tys. |
gaz
paliwo stałe
Chcesz inwestycji na lata w stylu, który się nie starzeje? Gryfice bb 70 to propozycja dla rodzin, które cenią nowoczesność, prostą bryłę oraz praktyczną przestrzeń do życia przez cały rok. Przekonaj się, jak funkcjonalność idzie tu w parze z atrakcyjną formą!
Ten wyjątkowy projekt domu jednorodzinnego oferuje wygodę użytkowania o każdej porze roku. Doskonale wpisuje się na działki o różnym ułożeniu, dzięki prostopadłej do drogi kalenicy oraz zwartej, ekonomicznej bryle.
Projekt Gryfice bb 70 łączy cechy klasycznego domu z nowoczesnym podejściem do organizacji przestrzeni. Bez garażu i bez piwnicy - cała powierzchnia przeznaczona została na przestronne pomieszczenia mieszkalne oraz funkcjonalny taras.
Kąt nachylenia dachu (42°) sprawia, że dom świetnie nadaje się zarówno na terenach miejskich, jak i podmiejskich, zachowując przy tym walory praktyczne - na poddaszu wygospodarować można dodatkowe miejsca do pracy, odpoczynku czy magazynowania. Instalacja kominka dostępna opcjonalnie ociepli dom w chłodne wieczory. Budynek powstaje w technologii murowanej, co przekłada się na trwałość oraz bezproblemową eksploatację.
Gryfice bb 70 to jednorodzinny dom całoroczny - idealny zarówno dla rodzin z dziećmi, jak i inwestorów, którzy rozważają funkcjonalne rozwiązania w dobrej cenie. Dom wybudowany na podstawie projektu Gryfice bb 70 będzie wartościowym miejscem dla Twoich najbliższych - stworzysz tu bezpieczną i wygodną przestrzeń życiową, dopasowaną do współczesnych realiów.
Nie zwlekaj - zamów projekt Gryfice bb 70 i buduj dom, który wyprzedzi oczekiwania Twojej rodziny!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
