120.81 m²
parterowy+poddasze
bez garażu
szkielet/drewniany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

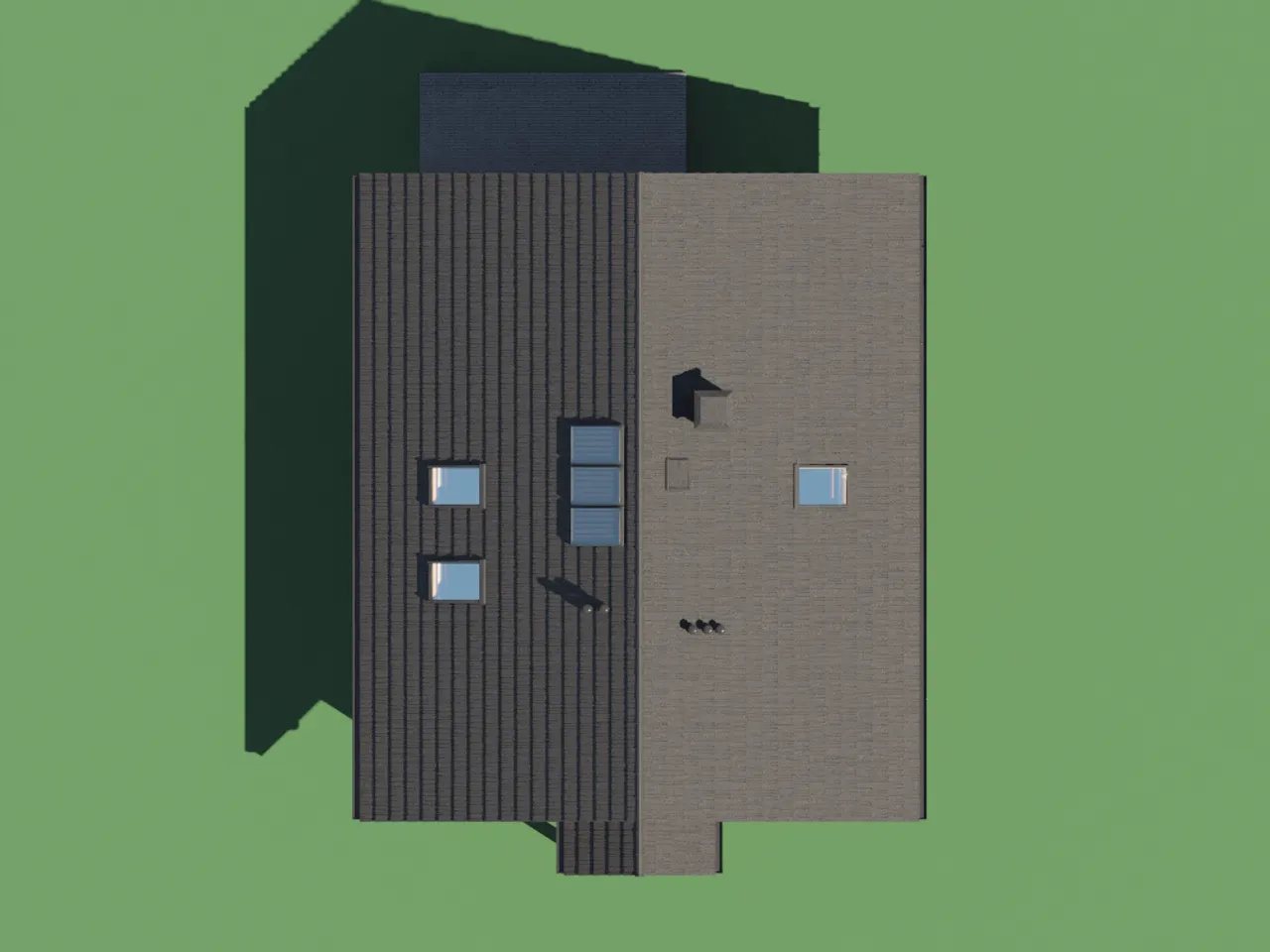

- rzutu dachu

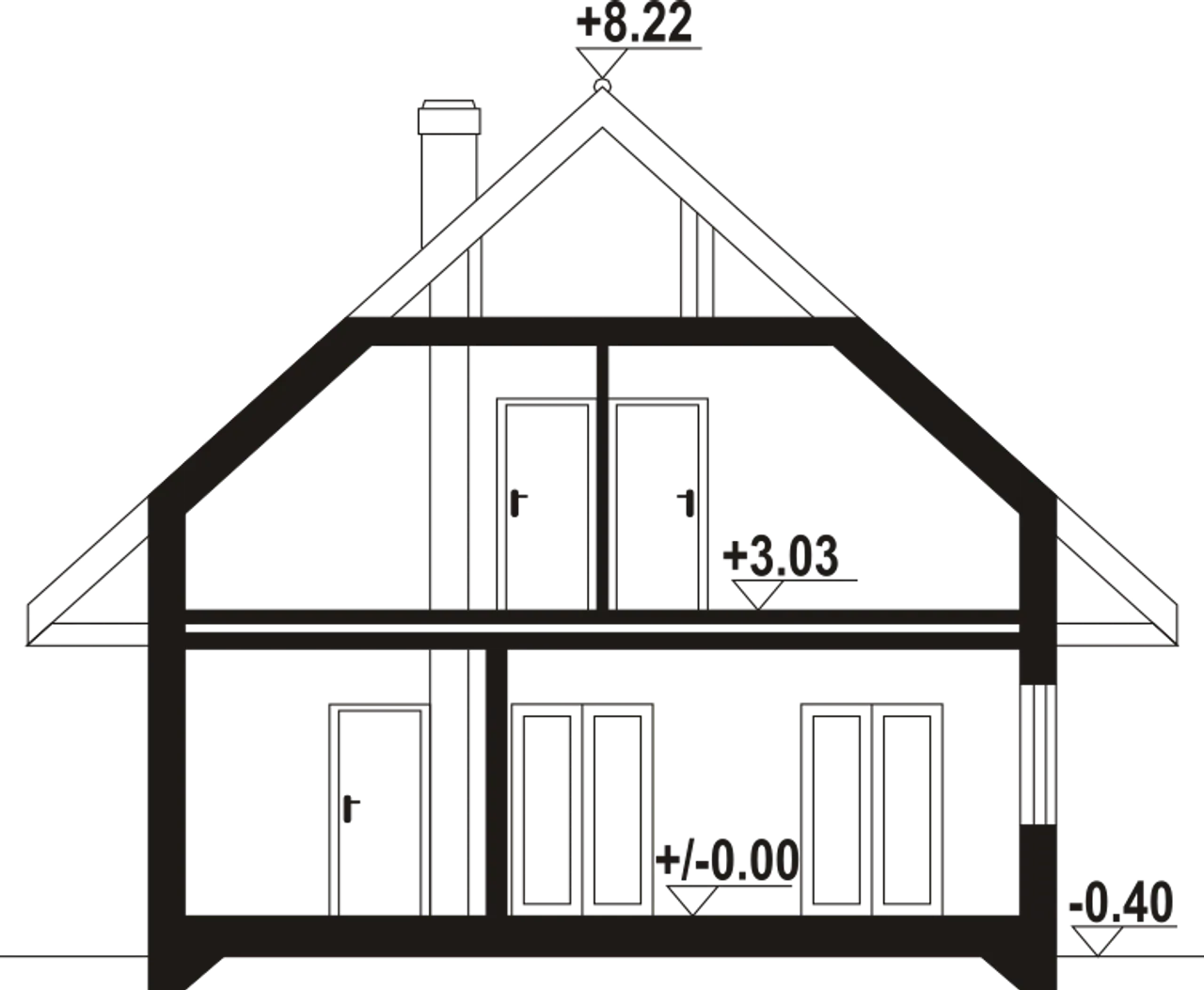

- przekroi poprzecznych i ewentualnie podłużnych

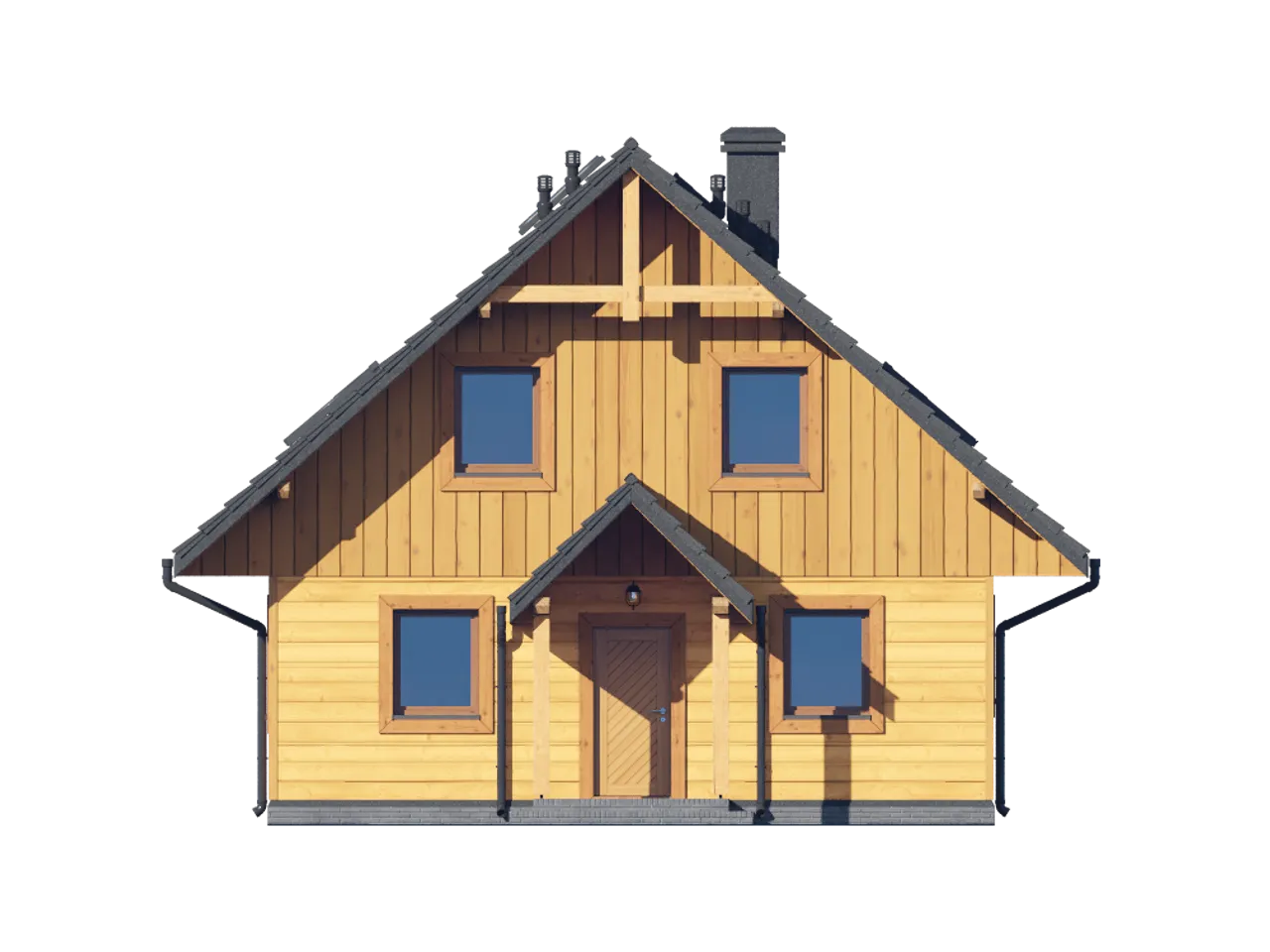

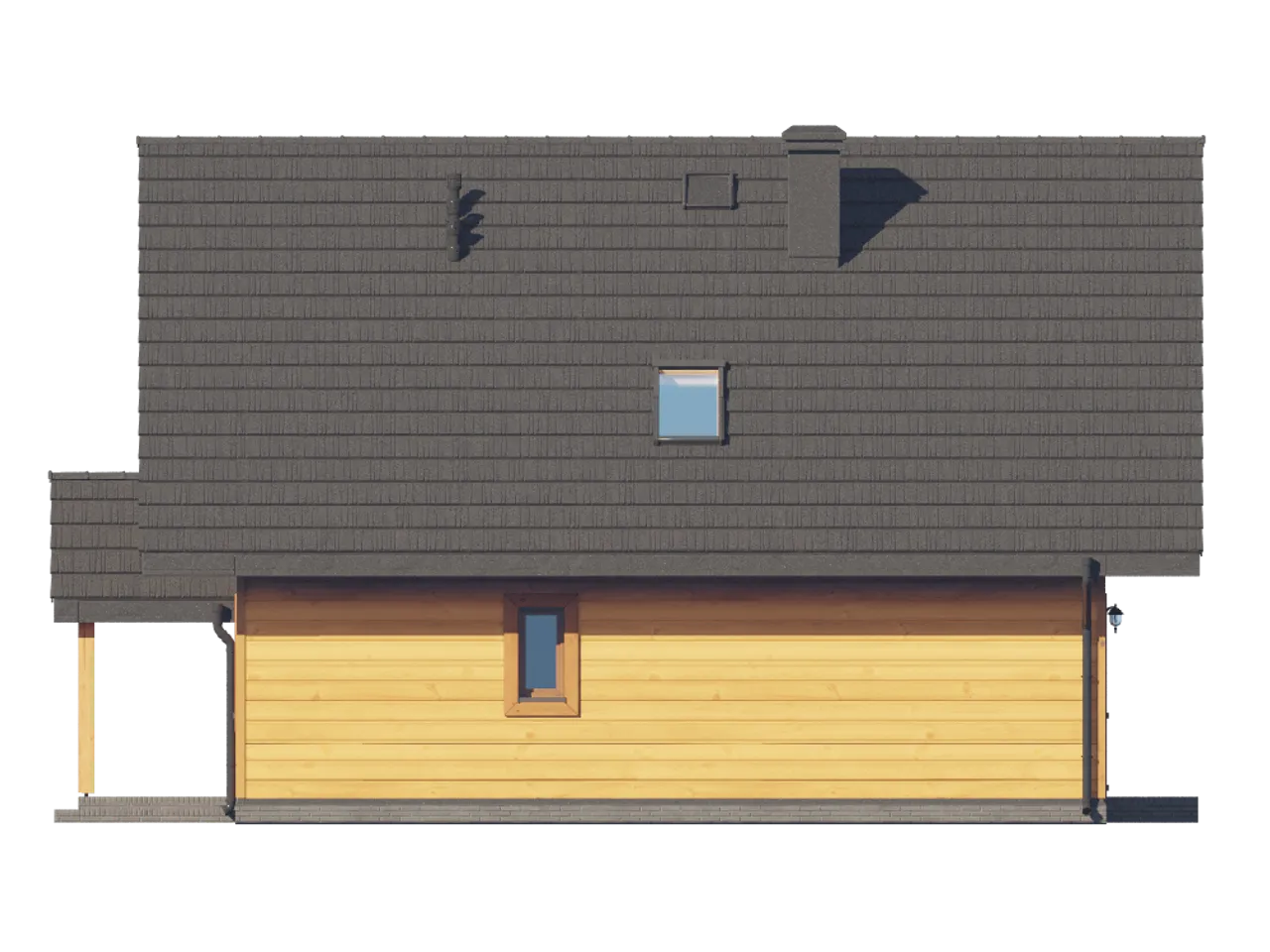

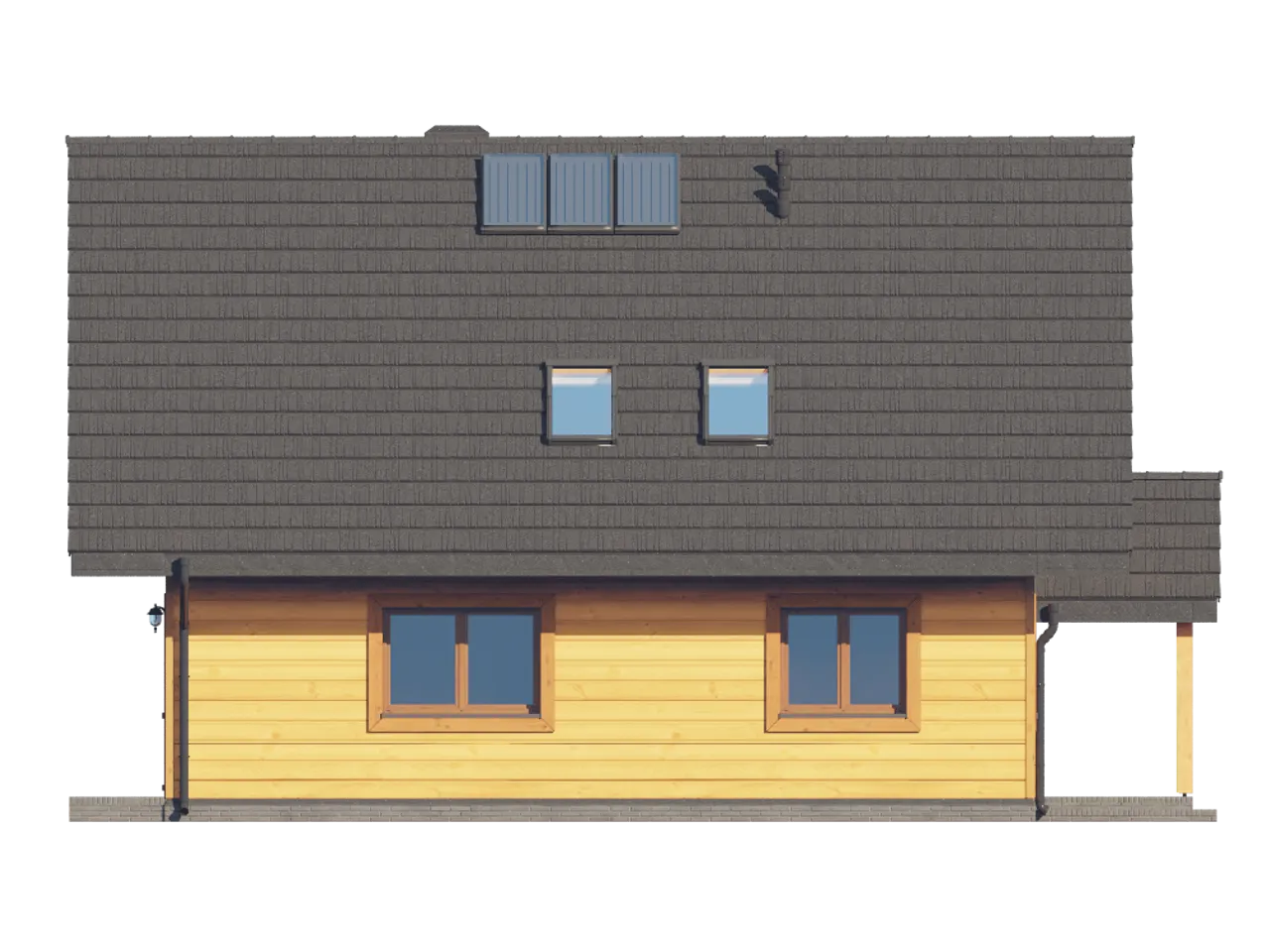

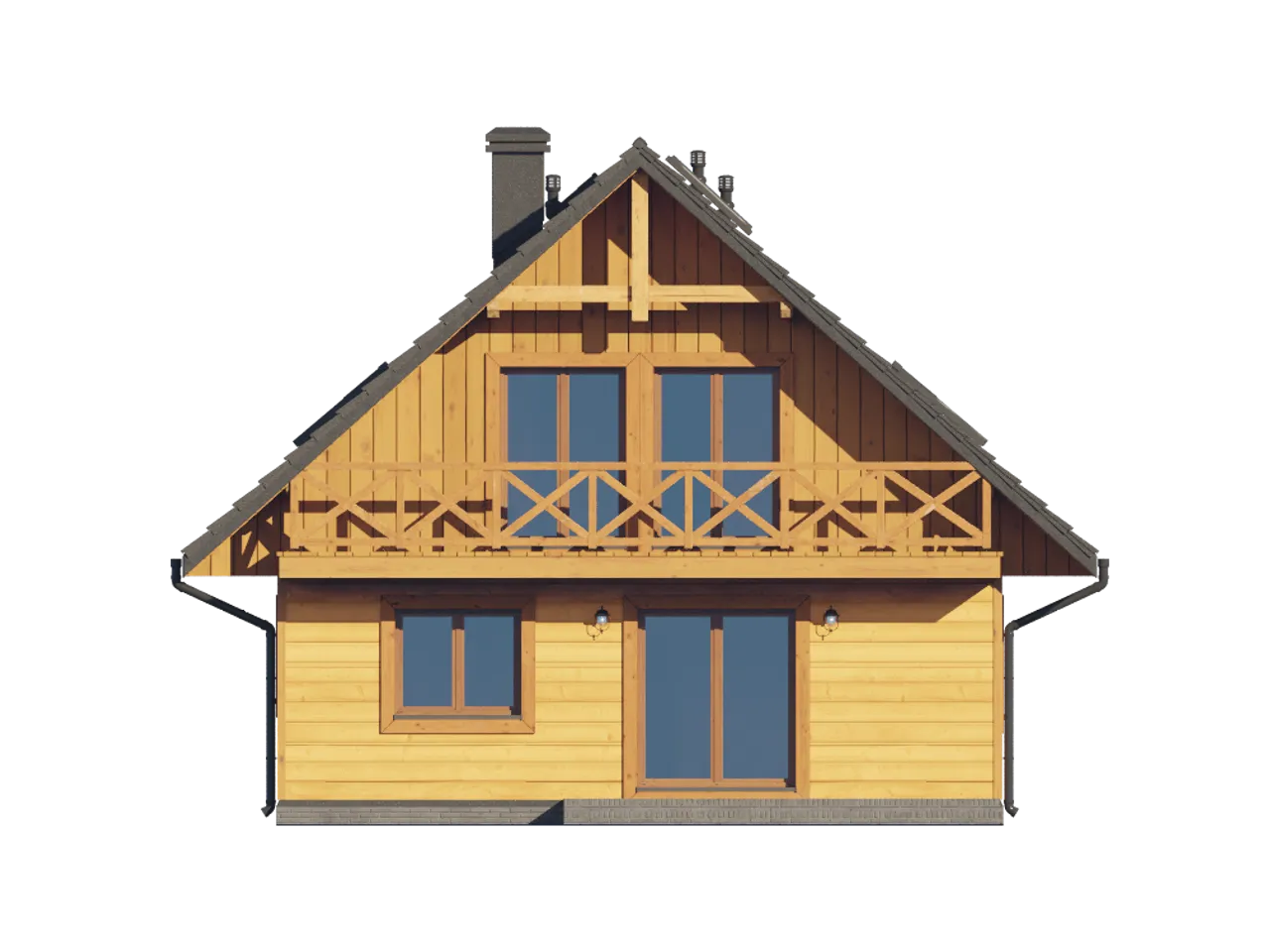

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

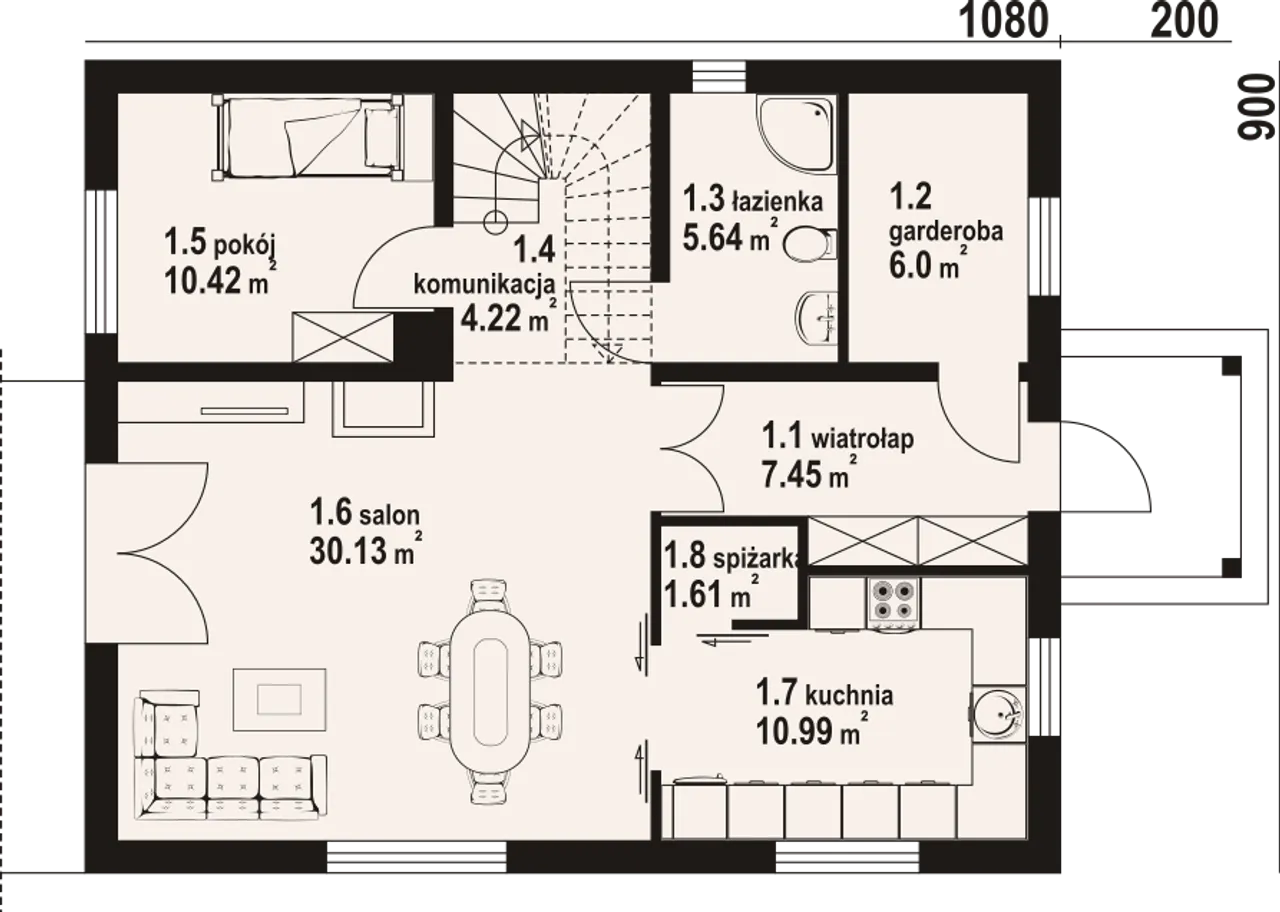

| 1. Wiatrołap | 7,45 m² |
| 2. Garderoba | 6,00 m² |
| 3. łazienka | 5,64 m² |
| 4. Komunikacja | 4,22 m² |
| 5. Pokój | 10,42 m² |
| 6. Salon | 30,13 m² |
| 7. Kuchnia | 10,99 m² |
| 8. Spiżarka | 1,61 m² |

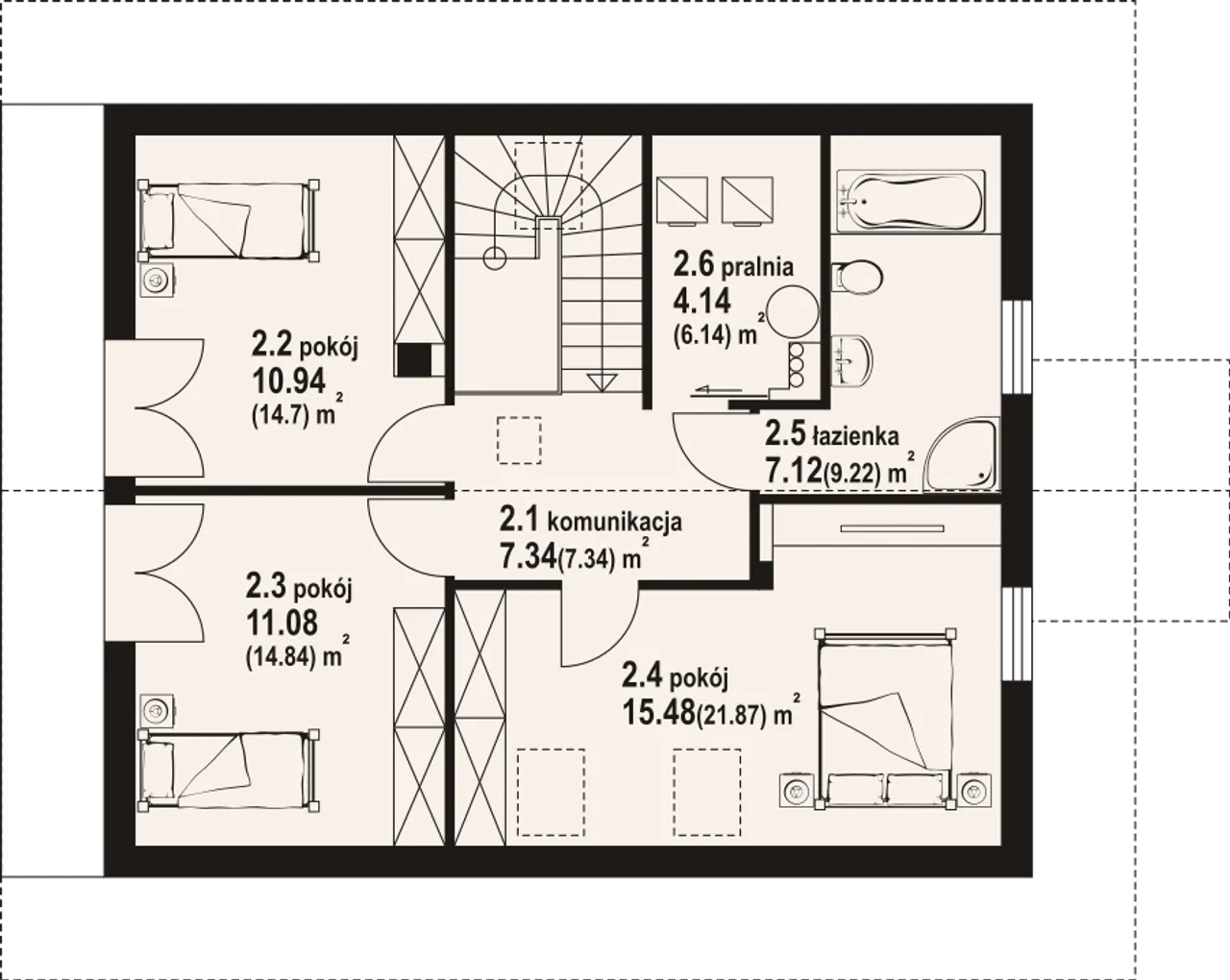

| 1. Komunikacja | 7,34 (7,34) m² |
| 2. Pokój | 10,94 (14,70) m² |
| 3. Pokój | 11,08 (14,84) m² |
| 4. Pokój | 15,48 (21,87) m² |
| 5. łazienka | 7,12 (9,22) m² |
| 6. Pralnia | 4,14 (6,14) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Gryfice 33 dws
| Pow. użytkowa 120.81 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 97.3 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia szkielet/drewniany |
| Szerokość działki 18.8 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Piwnica bez podpiwniczenia |
| Kalenica prostopadła do drogi |
| Kubatura 553.1 m³ |
| Wysokość budynku 8.62 m |
| Rodzaj dachu dwuspadowy |
| Długość działki 17 m |
| Ogrzewanie elektryczne |
| Funkcje dodatkowe z pralnią |
| Ep 68.26 |
| Przechowywanie w kuchni spiżarnia |
| Liczba łazieniek 2 |
| Bryła budynku prosta bryła |
| Kominek kominek w projekcie |
| Szerokość budynku 10.8 m |
| Styl budynku tradycyjny |
| Taras z tarasem |
| Kąt nachylenia dachu 42 ° |
| Strop drewniany |
| Długość budynku 9 m |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 120.81 m² |
| Powierzchnia zabudowy 97.3 m² |
| Garaż bez garażu |
| Szerokość działki 18.8 m |
| Typ domu jednorodzinny całoroczny |
| Kalenica prostopadła do drogi |
| Wysokość budynku 8.62 m |
| Długość działki 17 m |
| Funkcje dodatkowe z pralnią |
| Przechowywanie w kuchni spiżarnia |
| Bryła budynku prosta bryła |
| Szerokość budynku 10.8 m |
| Taras z tarasem |
| Strop drewniany |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Ilość pokoi 5 |
| Kondygnacje parterowy+poddasze |
| Technologia szkielet/drewniany |
| Obiekt dom |
| Piwnica bez podpiwniczenia |
| Kubatura 553.1 m³ |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie elektryczne |
| Ep 68.26 |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 42 ° |
| Długość budynku 9 m |
elektryczne

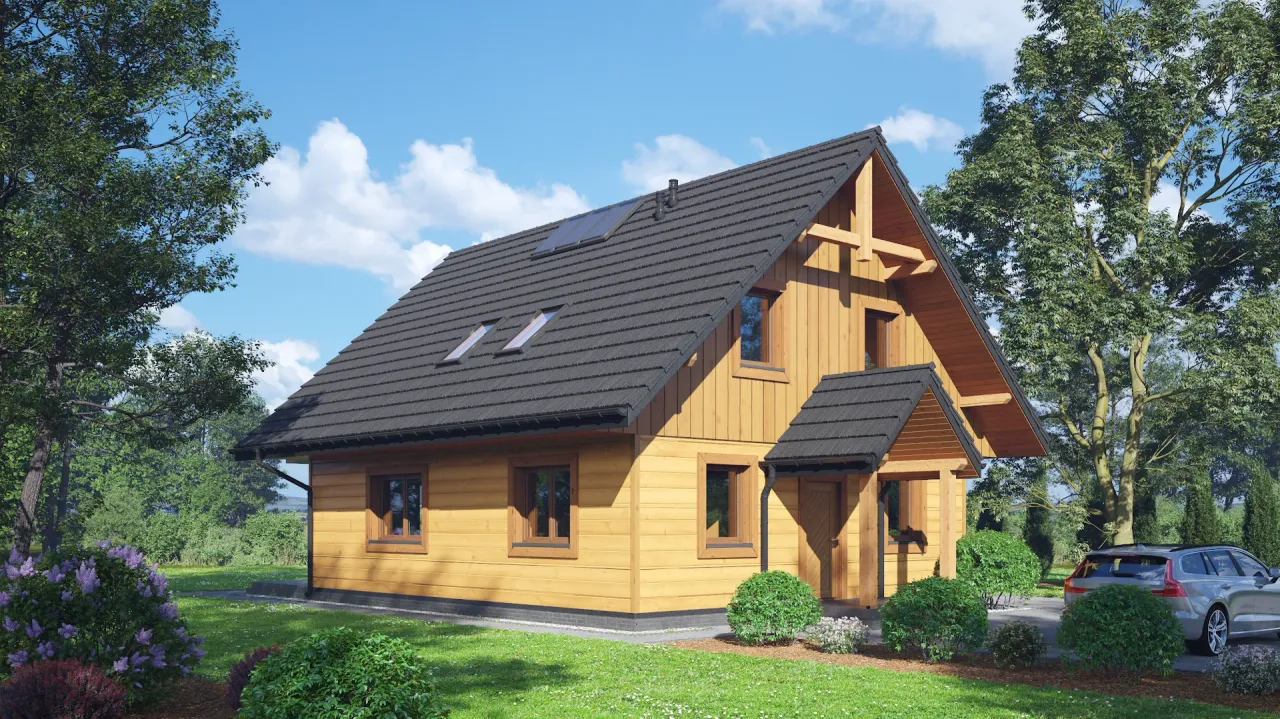

Szukasz projektu funkcjonalnego, energooszczędnego domu dla rodziny? Gryfice 33 dws to klasyczny projekt jednorodzinny w technologii drewnianej, który łączy tradycyjny styl, praktyczne rozwiązania oraz nowoczesne instalacje. Uniwersalna, ponadczasowa bryła doskonale wpisze się w naturalne otoczenie zarówno w miejskiej, jak i wiejskiej scenerii.
Przekonaj się, jak wygodne i ekonomiczne może być życie w domu szkieletowym z poddaszem użytkowym oraz tarasem. Zyskaj przestrzeń na komfortowe życie, wykorzystując przemyślane rozwiązania aranżacyjne i proekologiczne technologie.
Projekt Gryfice 33 dws łączy zalety prostoty architektonicznej z przemyślaną organizacją wnętrza. Pięć pokoi to swoboda aranżacji przestrzeni dla rodziny wielopokoleniowej, gości lub osób pracujących zdalnie. W projekcie przewidziano spiżarnię, która znakomicie nadaje się do przechowywania zapasów i sezonowych produktów. Dodatkowa pralnia pozwala wygodnie zorganizować prace domowe, a obecność kominka wprowadzi przyjemny nastrój domowego ciepła w jesienne i zimowe wieczory.
Dom wybudowany na podstawie projektu Gryfice 33 dws opiera się na wytrzymałych drewnianych ścianach szkieletowych, ocieplonych wełną mineralną. Drewniany strop oraz ściany z płazów drewnianych wzmacniają tradycyjny, przytulny styl. Prostopadła do drogi kalenica pozwala ciekawie zlokalizować dom względem działki, a ceramiczna dachówka świetnie wpisuje się w estetykę klasycznego budownictwa.
Ogrzewanie elektryczne uzupełniono nowoczesną instalacją solarną, co znacząco obniża koszty eksploatacje budynku i ułatwia korzystanie z ekologicznych rozwiązań. Dom nie wymaga budowy garażu ani podpiwniczenia, co ułatwia i przyspiesza prace budowlane. Taras to idealne miejsce na rodzinne spotkania lub relaks na świeżym powietrzu.
Zamów projekt domu Gryfice 33 dws i zamieszkaj w energooszczędnym, tradycyjnym domu drewnianym! Skorzystaj z gotowych rozwiązań - ruszaj z budową i ciesz się własną przestrzenią już wkrótce.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
