159.19 m²
parterowy+poddasze
bez garażu
z bali
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

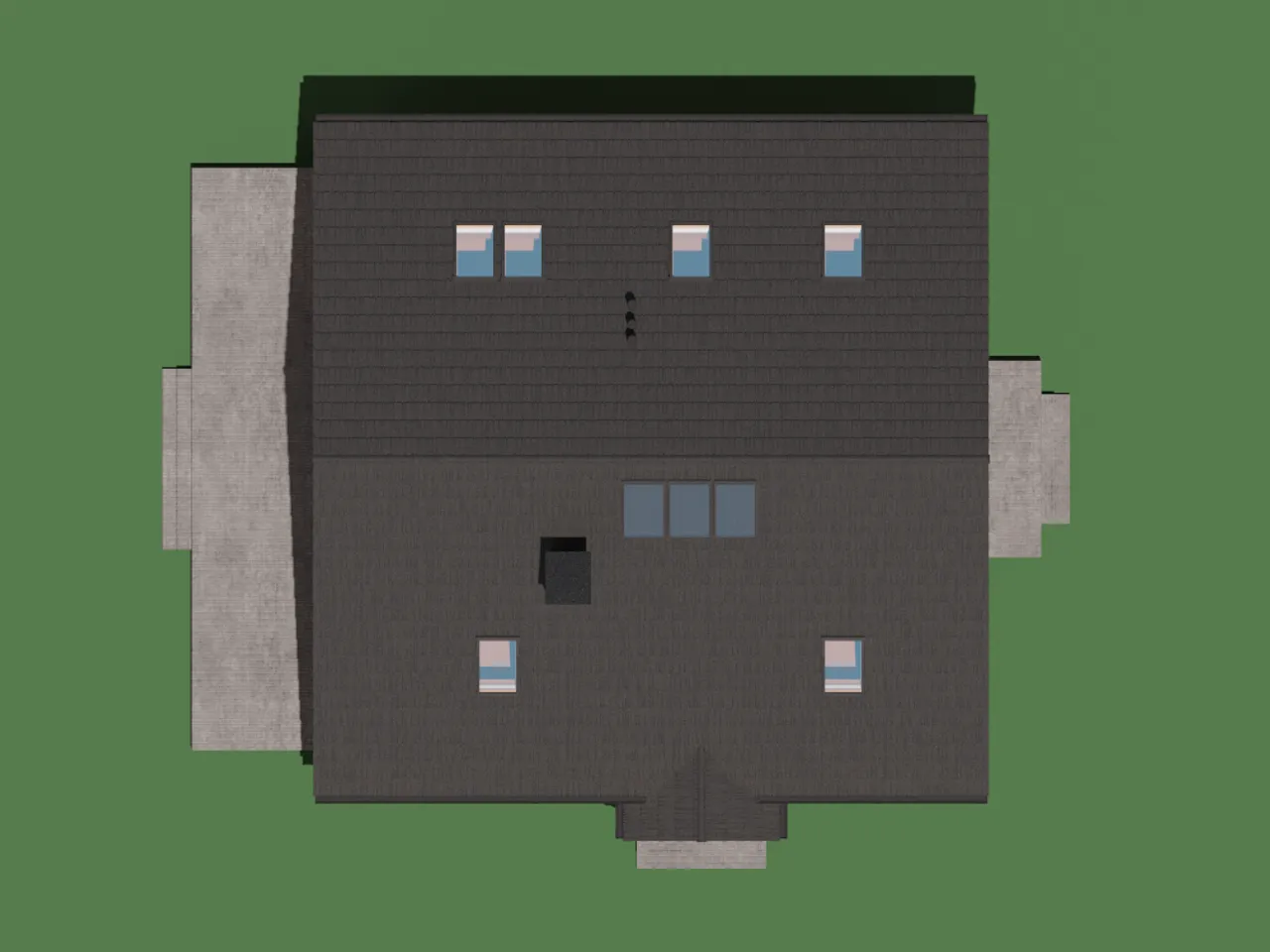

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

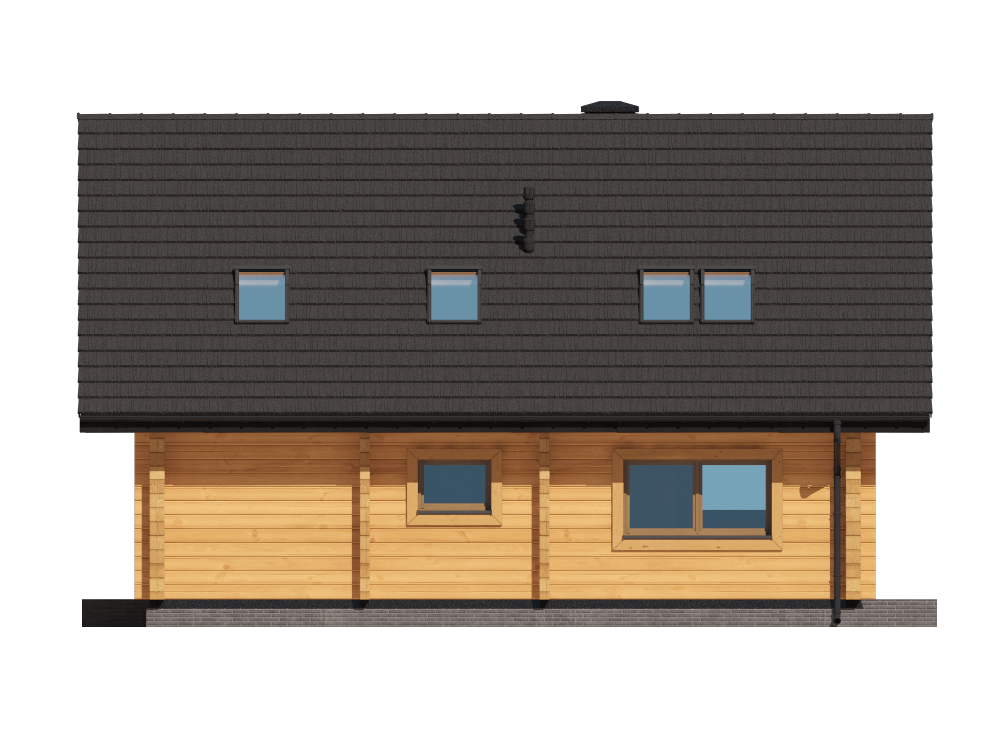

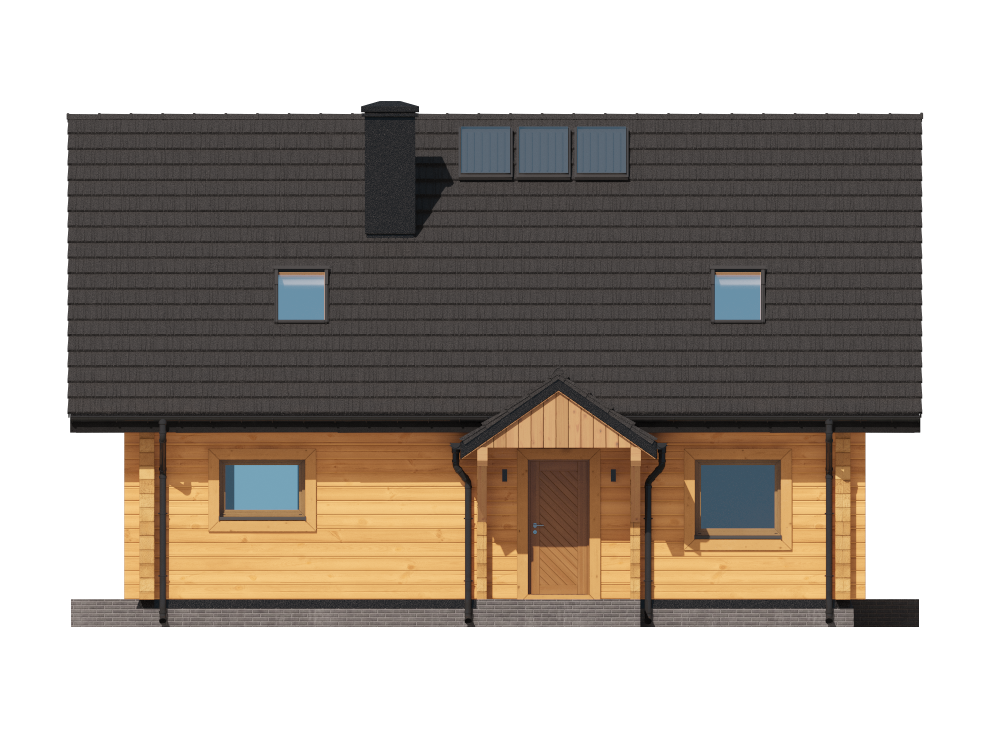

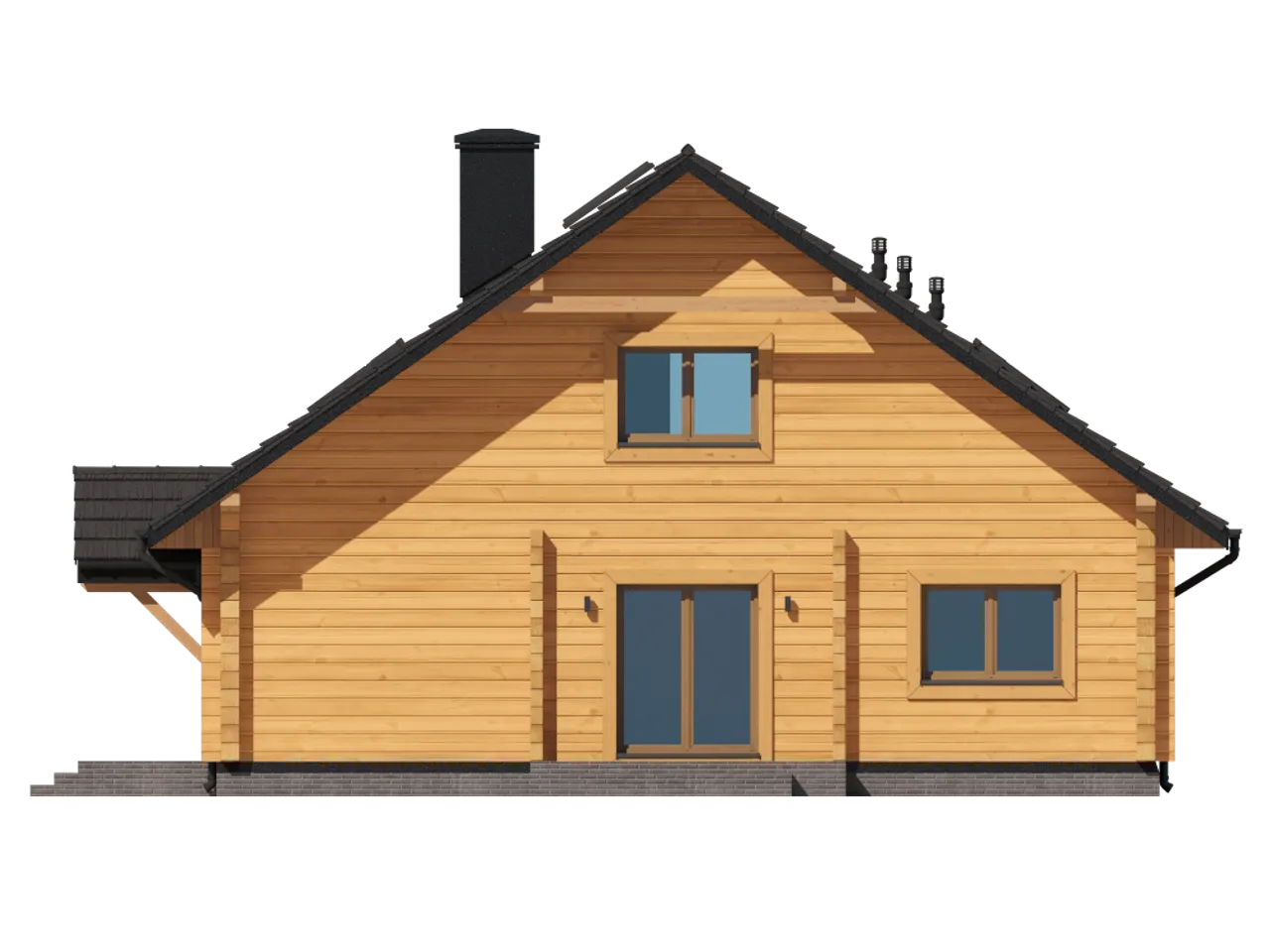

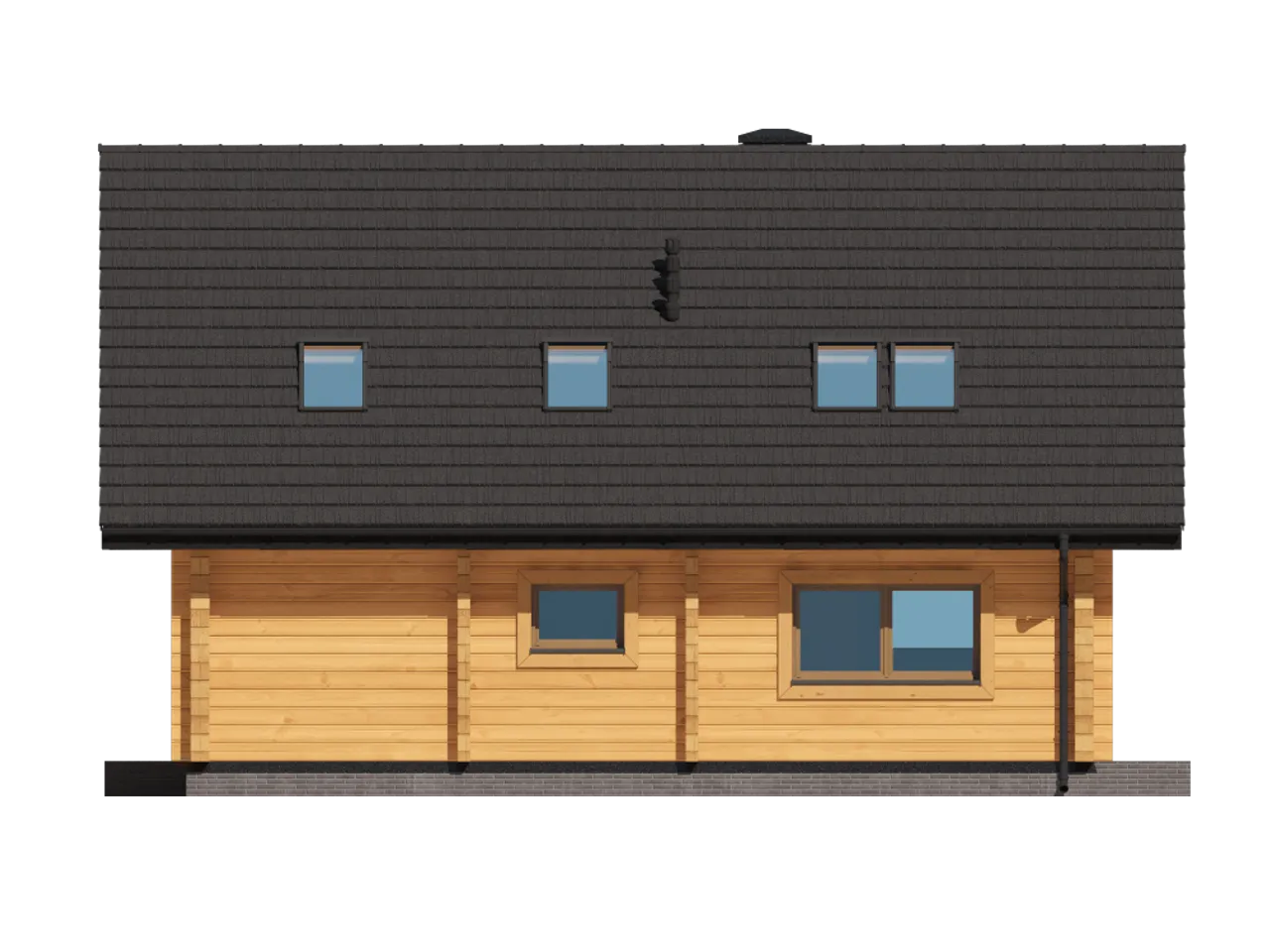

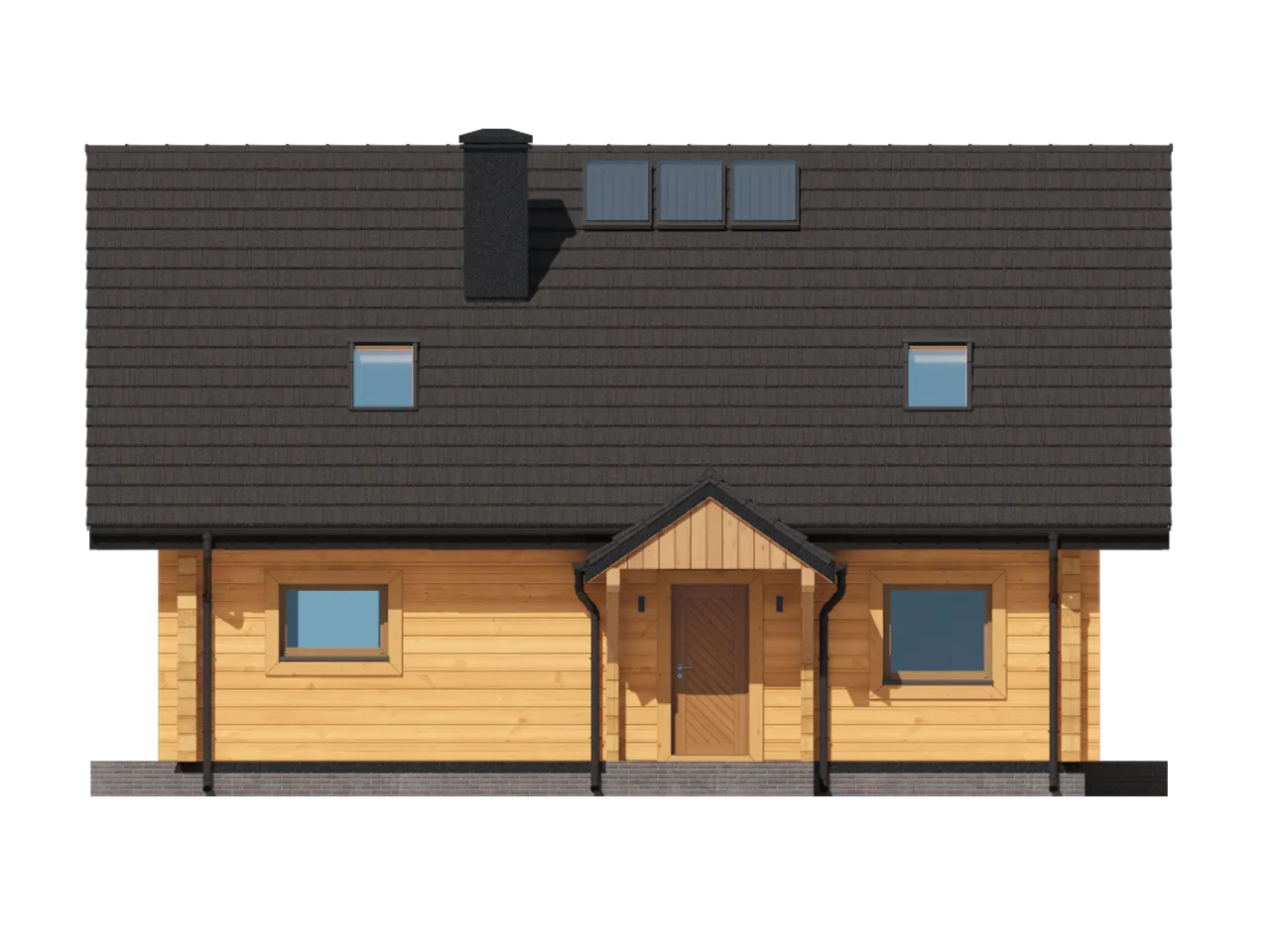

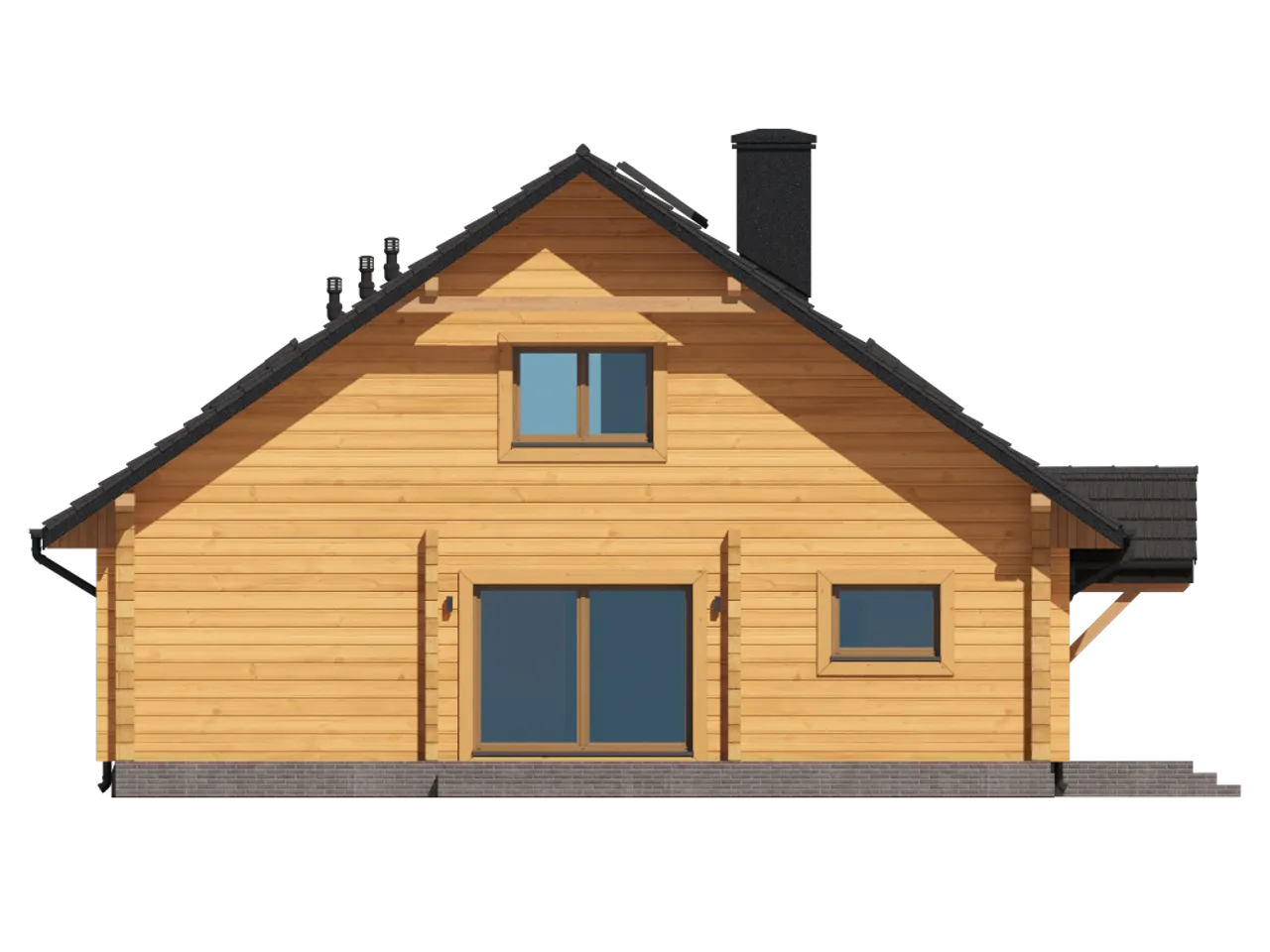

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.
| 1. Wiatrołap | 7,79 m² |
| 2. Pokój | 10,62 m² |
| 3. Komunikacja | 9,29 m² |
| 4. Pokój | 10,98 m² |
| 5. Pokój | 10,62 m² |
| 6. łazienka | 6,34 m² |
| 7. łazienka | 3,78 m² |
| 8. Salon, jadalnia | 34,00 m² |
| 9. Kuchnia | 11,74 m² |
| 10. Pom.gosp. | 3,93 m² |

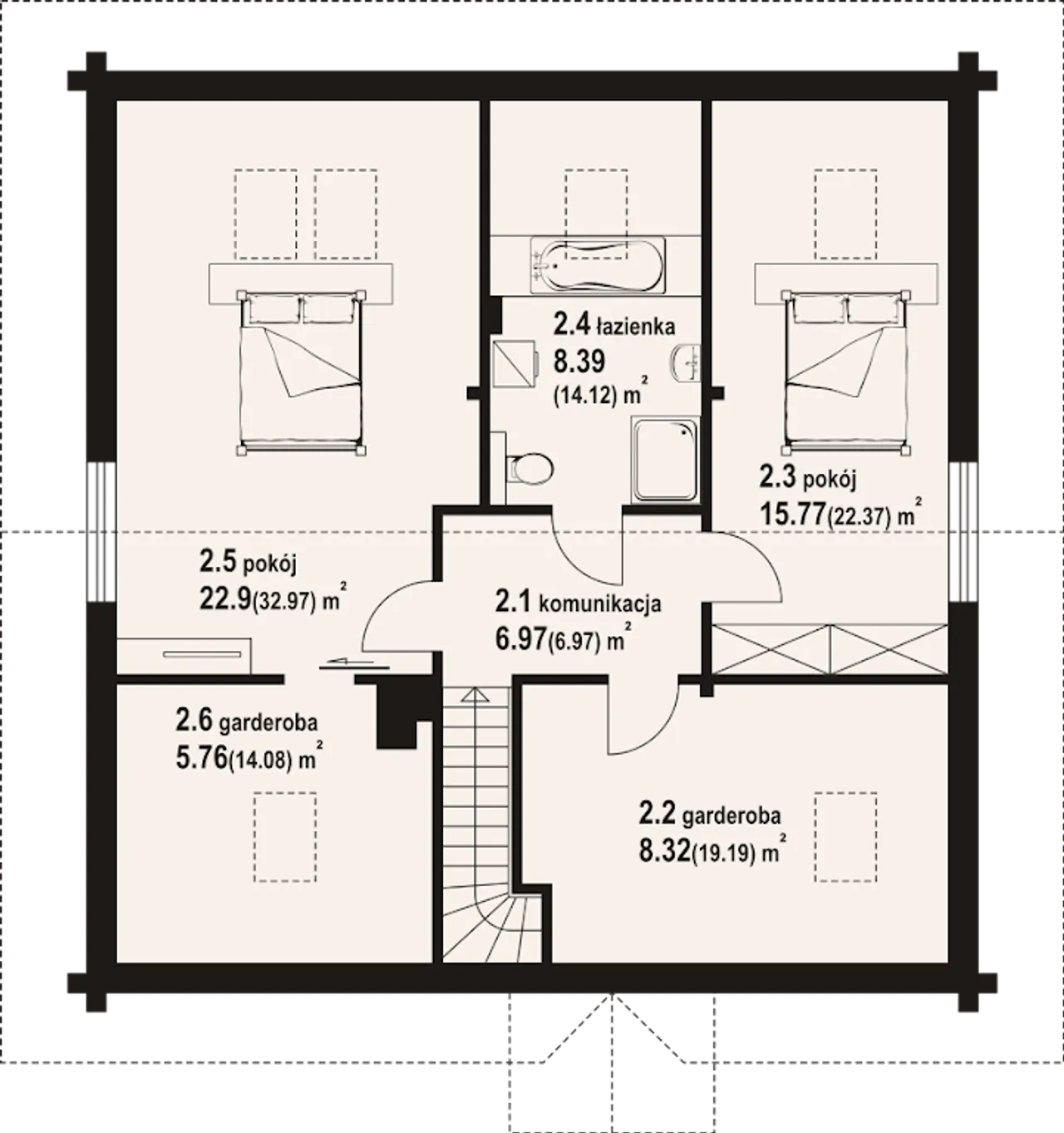

| 1. Komunikacja | 6,97 m² |
| 2. Garderoba | 8,32 m² |
| 3. Pokój | 15,77 m² |
| 4. łazienka | 8,39 m² |
| 5. Pokój | 22,90 m² |
| 6. Garderoba | 5,76 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Grodowo dw
| Pow. użytkowa 159.19 m² |
| Powierzchnia zabudowy 134.52 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia z bali |
| Szerokość działki 19.4 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kominek kominek w projekcie |
| Ogrzewanie gaz |
| Powierzchnia dachu 232.5 m² |
| Kalenica równoległa do drogi |
| Piwnica bez podpiwniczenia |
| Wysokość budynku 8 m |
| Styl budynku tradycyjny |
| Długość działki 19.8 m |
| Kąt nachylenia dachu 35 ° |
| Rodzaj dachu dwuspadowy |
| Kubatura 699.5 m³ |
| Pow. użytkowa 159.19 m² |
| Kondygnacje parterowy+poddasze |
| Technologia z bali |
| Obiekt dom |
| Kominek kominek w projekcie |
| Powierzchnia dachu 232.5 m² |
| Piwnica bez podpiwniczenia |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 35 ° |
| Kubatura 699.5 m³ |
| Powierzchnia zabudowy 134.52 m² |
| Garaż bez garażu |
| Szerokość działki 19.4 m |
| Typ domu jednorodzinny całoroczny |
| Ogrzewanie gaz |
| Kalenica równoległa do drogi |
| Wysokość budynku 8 m |
| Długość działki 19.8 m |
| Rodzaj dachu dwuspadowy |

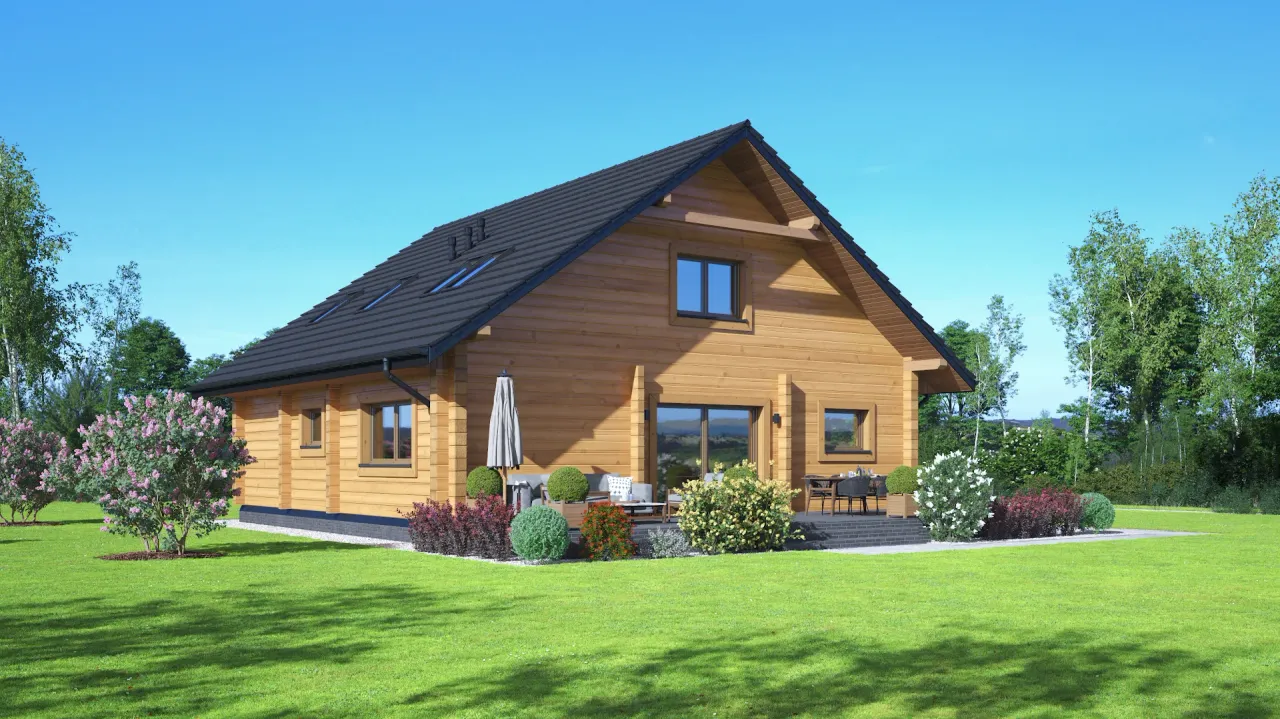

gazMarzysz o wyjątkowym miejscu do życia, w którym tradycja łączy się z nowoczesnością? Wybierz projekt Grodowo dw i zbuduj dom, który stanie się sercem Twojej rodziny przez cały rok. Przemyślana konstrukcja z bali i malowniczy dwuspadowy dach to gwarancja ponadczasowej formy oraz komfortowego użytkowania niezależnie od pory roku. To projekt dla tych, którzy cenią klasyczną estetykę i stały kontakt z naturą.
Grodowo dw to idealna propozycja na działkę pod miastem lub w urokliwej podmiejskiej okolicy. Komfortowy układ parteru z użytkowym poddaszem pozwala maksymalnie wykorzystać dostępną przestrzeń, zapewniając przyjemną codzienność wszystkim domownikom.
Bazując na tradycyjnym stylu i solidnych balach, Grodowo dw zachwyca ponadczasową formą i praktycznym podejściem do przestrzeni mieszkalnej. Parterowy układ z dodatkową kondygnacją sprawia, że nawet większa rodzina zyska wygodne miejsce do życia i swobodną strefę prywatną. Bryła budynku bez garażu i podpiwniczenia pozwala zmniejszyć koszty realizacji oraz ułatwia adaptację projektu na różnych typach działek.
Kominek przewidziany w projekcie stanie się idealnym miejscem do rodzinnych spotkań, szczególnie zimą, kiedy ogień rozświetli wnętrze i wypełni je naturalnym ciepłem. Dwuspadowy dach o wyraźnie zarysowanej kalenicy to nie tylko estetyka, ale też trwałość i łatwość użytkowania na lata.
Zainwestuj w projekt Grodowo dw i poznaj zalety klasycznego, ciepłego domu na lata. Zamów projekt i stwórz rodzinne miejsce - Twoje własne Grodowo dw czeka na realizację!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl
Dodatki możesz kupić razem z projektem lub dokupić po czasie
[Planz] Tablica budowlana (0 zł)
[Planz] Dziennik budowy (0 zł)
[Planz] Wiertarka udarowa (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
bezpłatnie (0zł)
przelew zwykły / PayNow
przy odbiorze
2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
Projekt domu Grodowo DW zachwyca swoją nowoczesną sylwetką. Duże okna wpuszczają mnóstwo światła. Elewacja w jasnych barwach przyciąga uwagę. Taras zaprasza do relaksu na świeżym powietrzu. Przestronny salon sprzyja spotkaniom z bliskimi. Dbałość o szczegóły widoczna jest w każdym pomieszczeniu. Urok tej konstrukcji tkwi w jej prostocie. Rozważam zakup projektu i budowę tego domu.
