Gotowy projekt domu Grochowo nowe 3g

ID: 17055
4099 2025-04-10
TANIEJ 500 zł do 04.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
4099 zł
(4599 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 4099 zł
4099 2025-04-10
  • Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.


Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

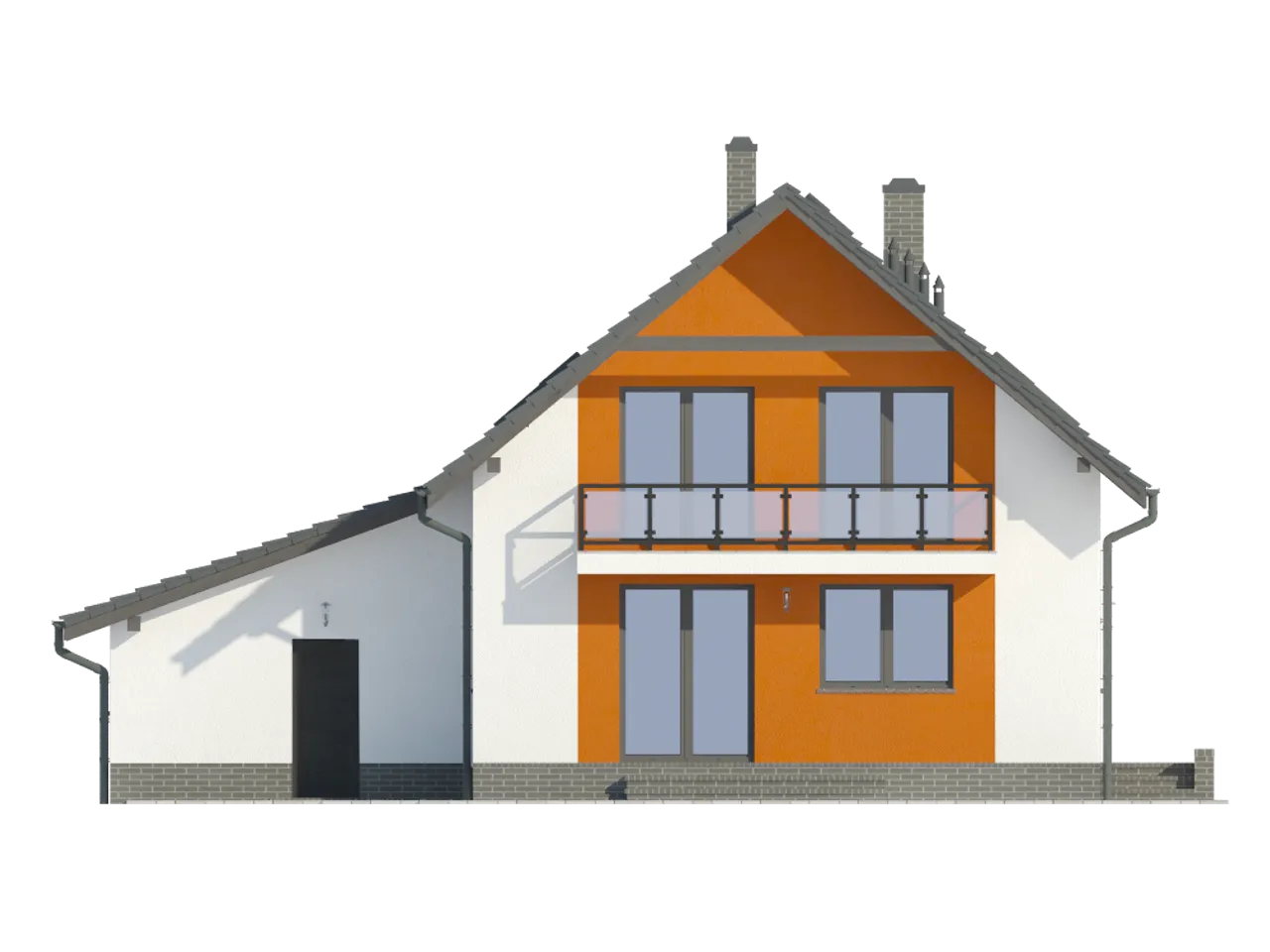

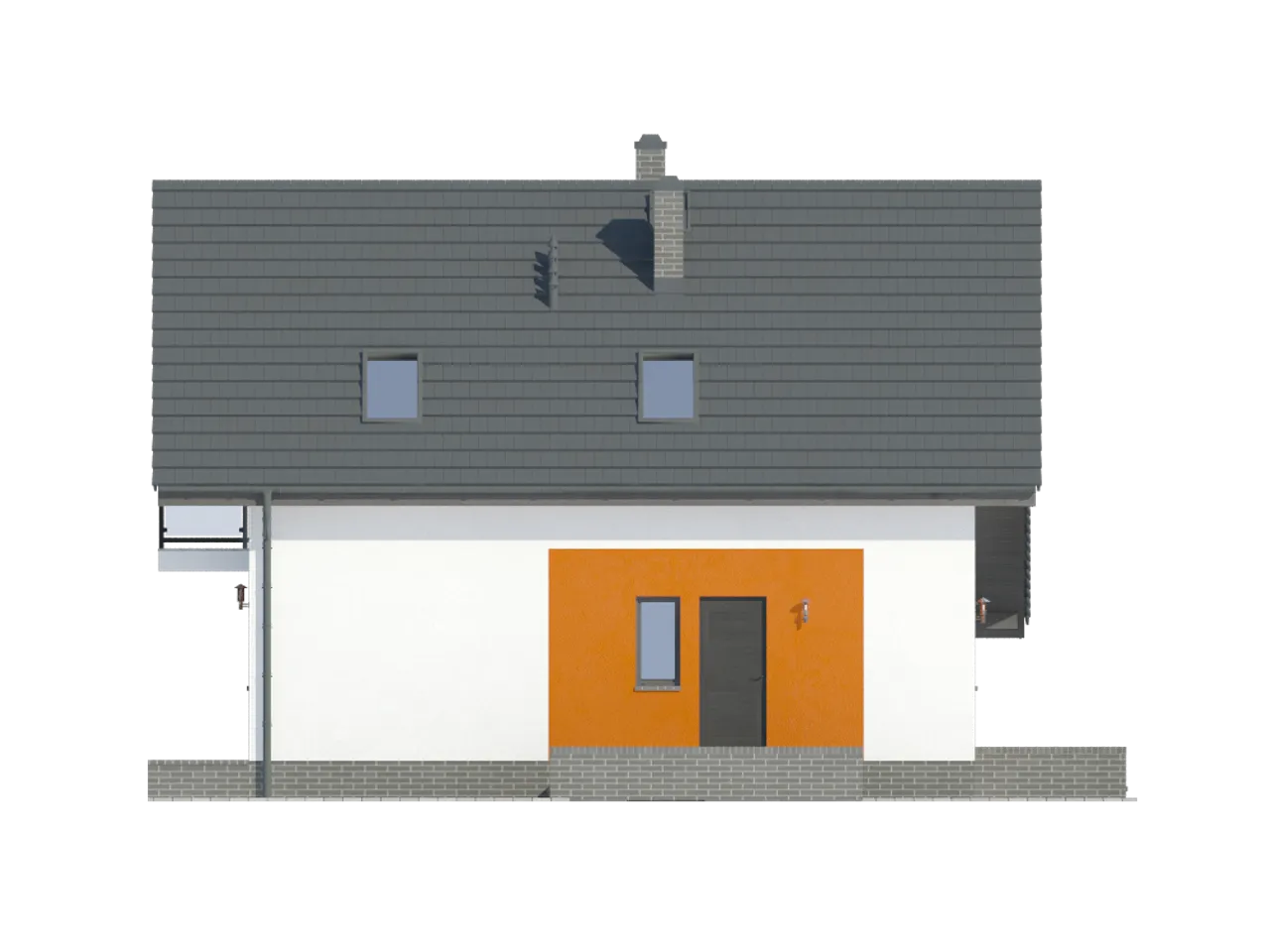

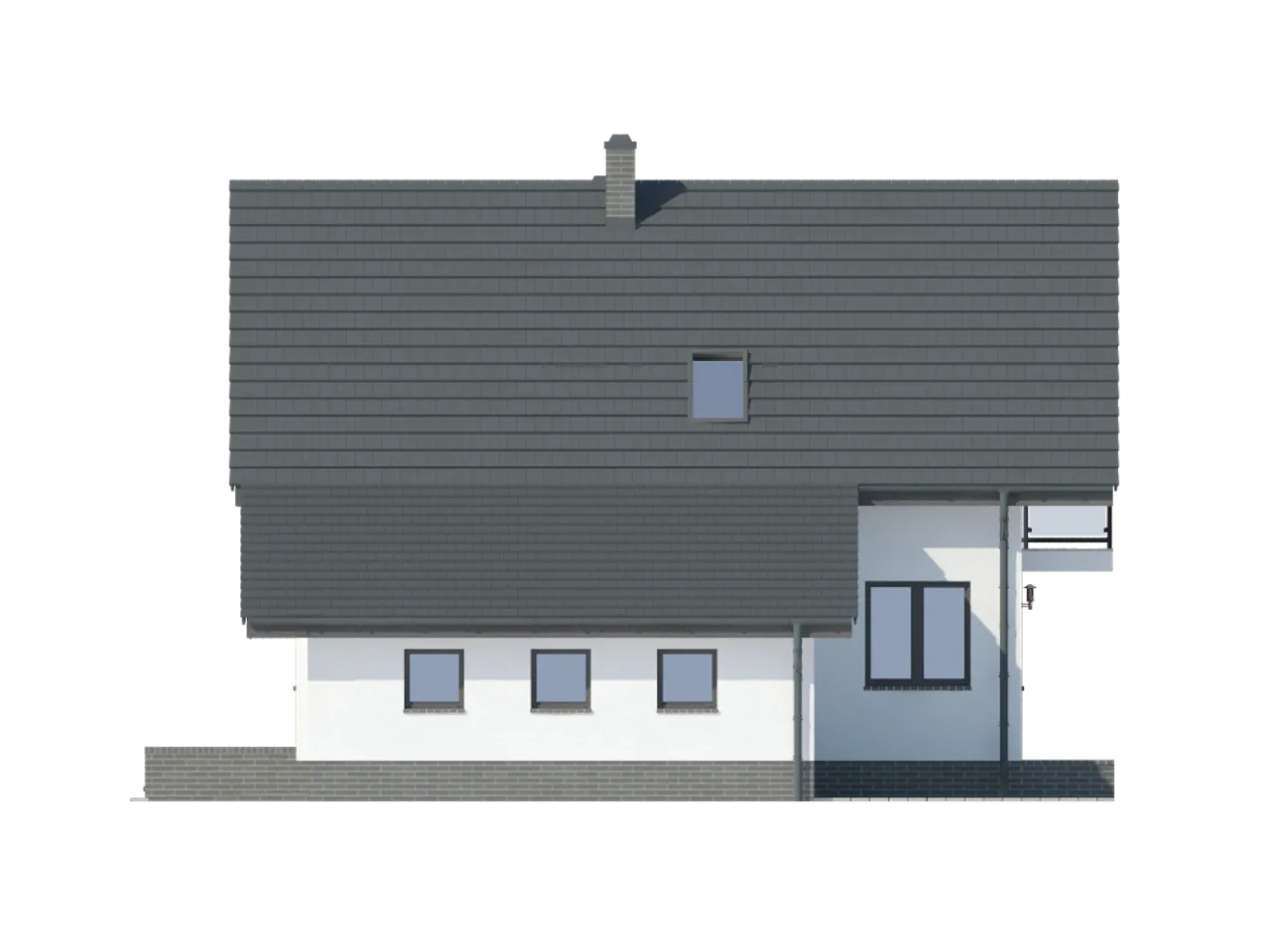

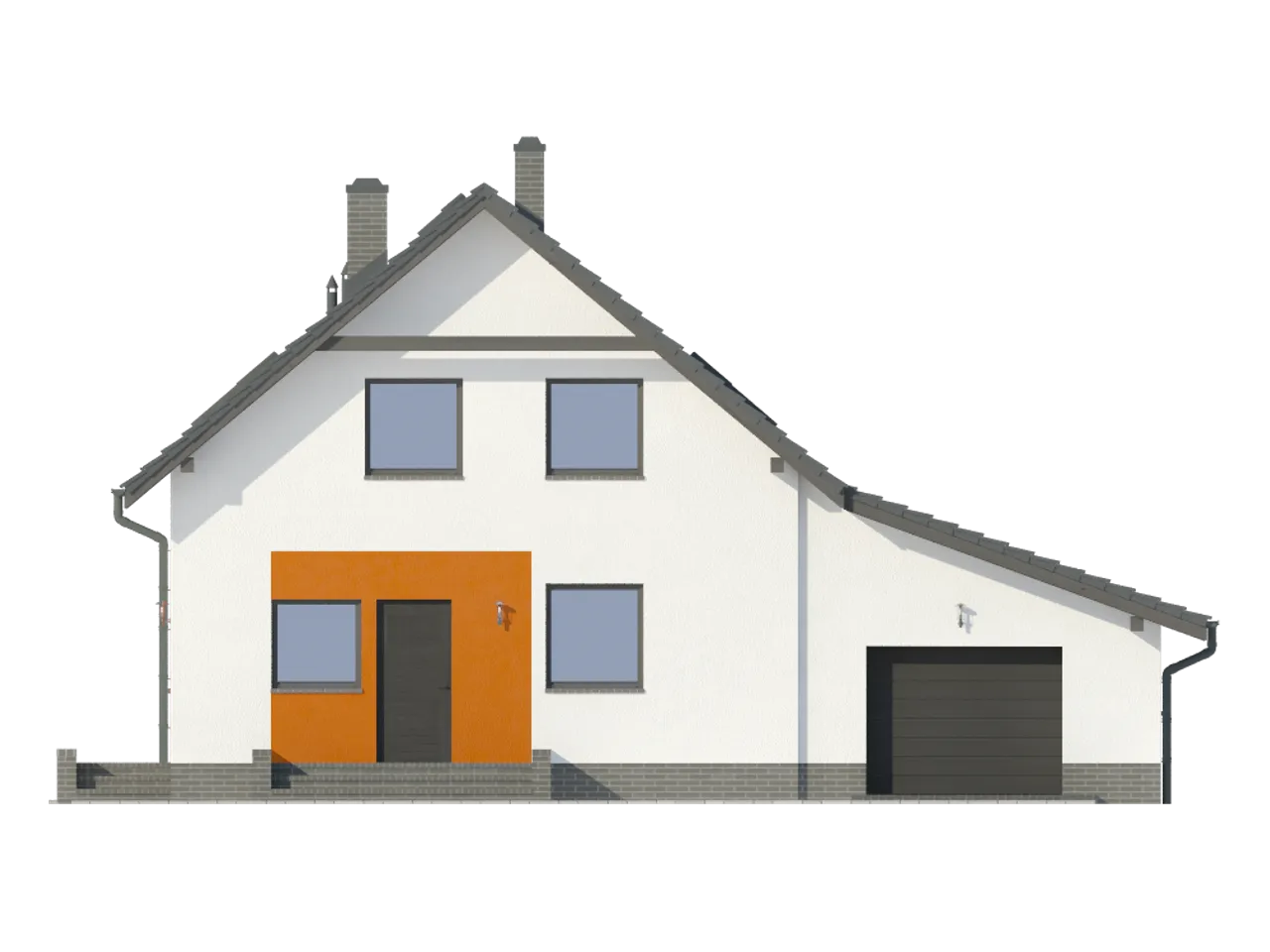

- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Grochowo nowe 3g

Grochowo nowe 3g
1. Wiatrołap 6,20 m²
2. Komunikacja 3,47 m²
3. Salon z aneksem kuchennym 29,96 m²
4. Pokój 13,63 m²
5. łazienka 3,89 m²
6. Kotłownia 5,11 m²
7. Garaż 25,96 m²
Grochowo nowe 3g
1. Komunikacja 7,33 (7,57) m²
2. Pokój 9,96 (12,67) m²
3. Pokój 14,19 (18,08) m²
4. Pokój 10,31 (12,91) m²
5. łazienka 5,00 (7,20) m²
Grochowo nowe 3g
Grochowo nowe 3g

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Grochowo nowe 3g

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Grochowo nowe 3g

Parametry Techniczne gotowego projektu domu Grochowo nowe 3g

Pow. użytkowa 103.94 m²
Ilość pokoi 5
Powierzchnia zabudowy 111.84 m²
Kondygnacje parterowy+poddasze
Garaż 1 stanowisko
Technologia murowany
Szerokość działki 21.1 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Powierzchnia dachu 184.64 m²
Długość działki 17.8 m
Wysokość budynku 8.36 m
Bryła budynku prosta bryła
Strop żelbetowy
Styl budynku tradycyjny
Liczba łazieniek 2
Kalenica prostopadła do drogi
Szerokość budynku 13.1 m
Kominek kominek w projekcie
Kąt nachylenia dachu 40 °
Funkcje dodatkowe z dwoma wejściami
Długość budynku 9.6 m
Piwnica bez podpiwniczenia
Kubatura 495 m³
Rodzaj dachu dwuspadowy
Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Grochowo nowe 3g

Gotowy projekt domu grochowo nowe 3g to propozycja zrealizowana w technologii murowanej w stylu tradycyjnym. Jest to budynek parterowy z poddaszem użytkowym, całoroczny, o prostej bryle. Posiada garaż jednostanowiskowy w bryle, kominek, nie posiada piwnicy. Jest to dom o dachu dwuspadowym z ogrzewaniem gazowym lub węglowym. Projekt grochowo nowe 3g jest przestronny i funkcjonalny.

Ściany wewnętrzne: pustaki ceramiczne.; Ściany zewnętrzne: pustaki ceramiczne + styropian.; Strop: płyta żelbetowa.; Pokrycie dachu: dachówka ceramiczna.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Grochowo nowe 3g

Stan surowy zamknięty 160500 zł
powierzchnia
Stan deweloperski 255000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
