142.51 m²
parterowy+poddasze
bez garażu
murowany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

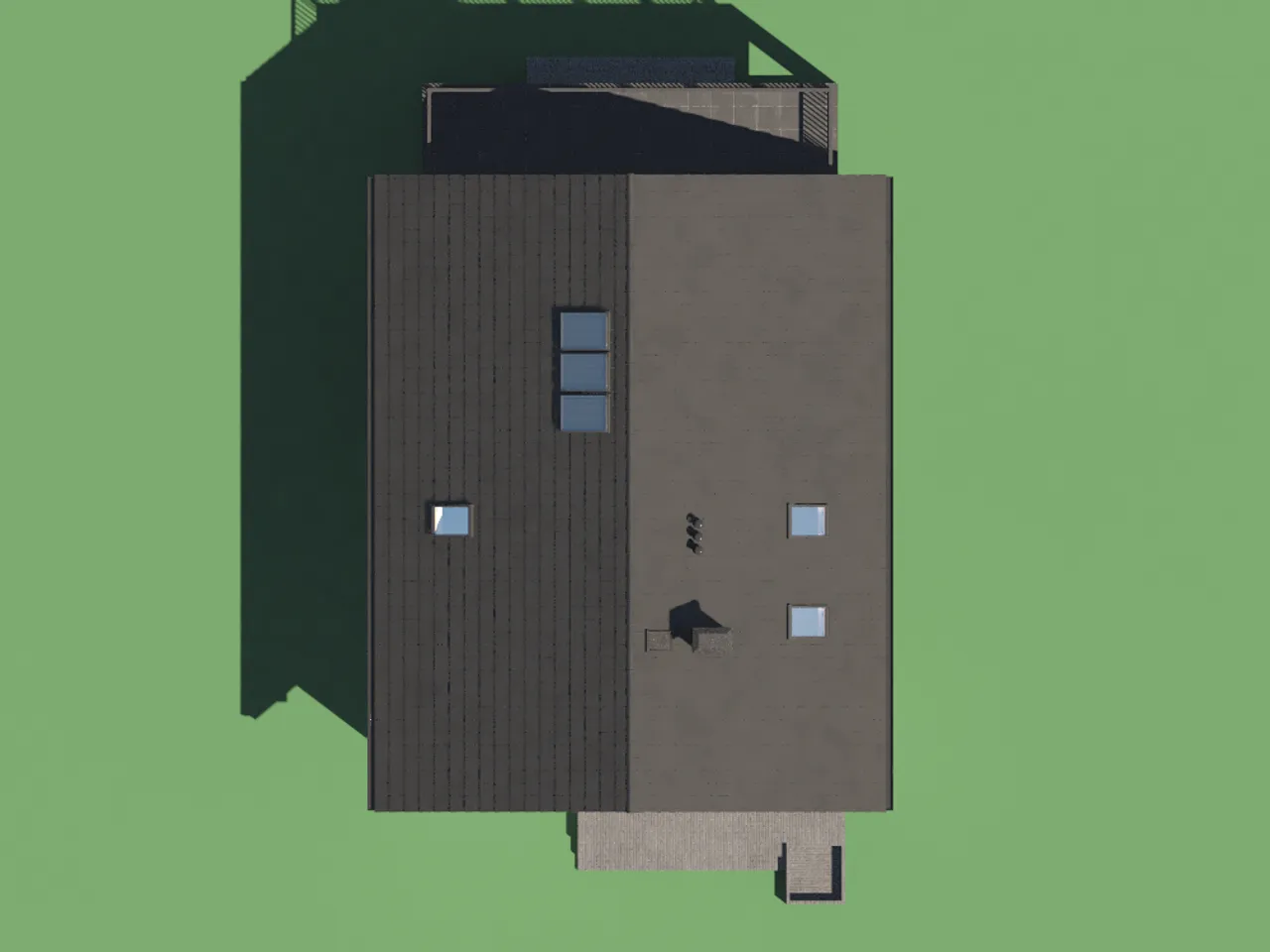

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

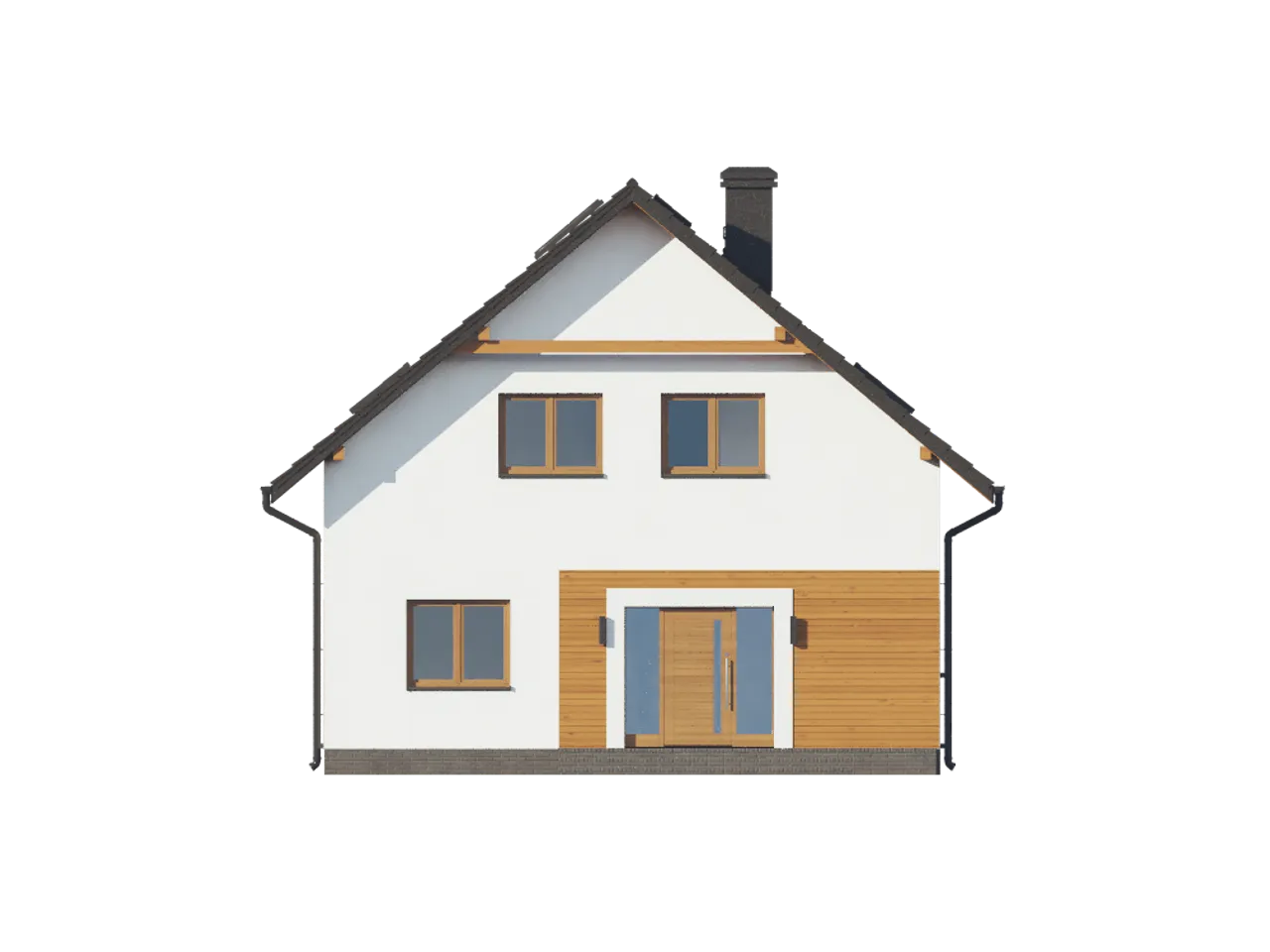

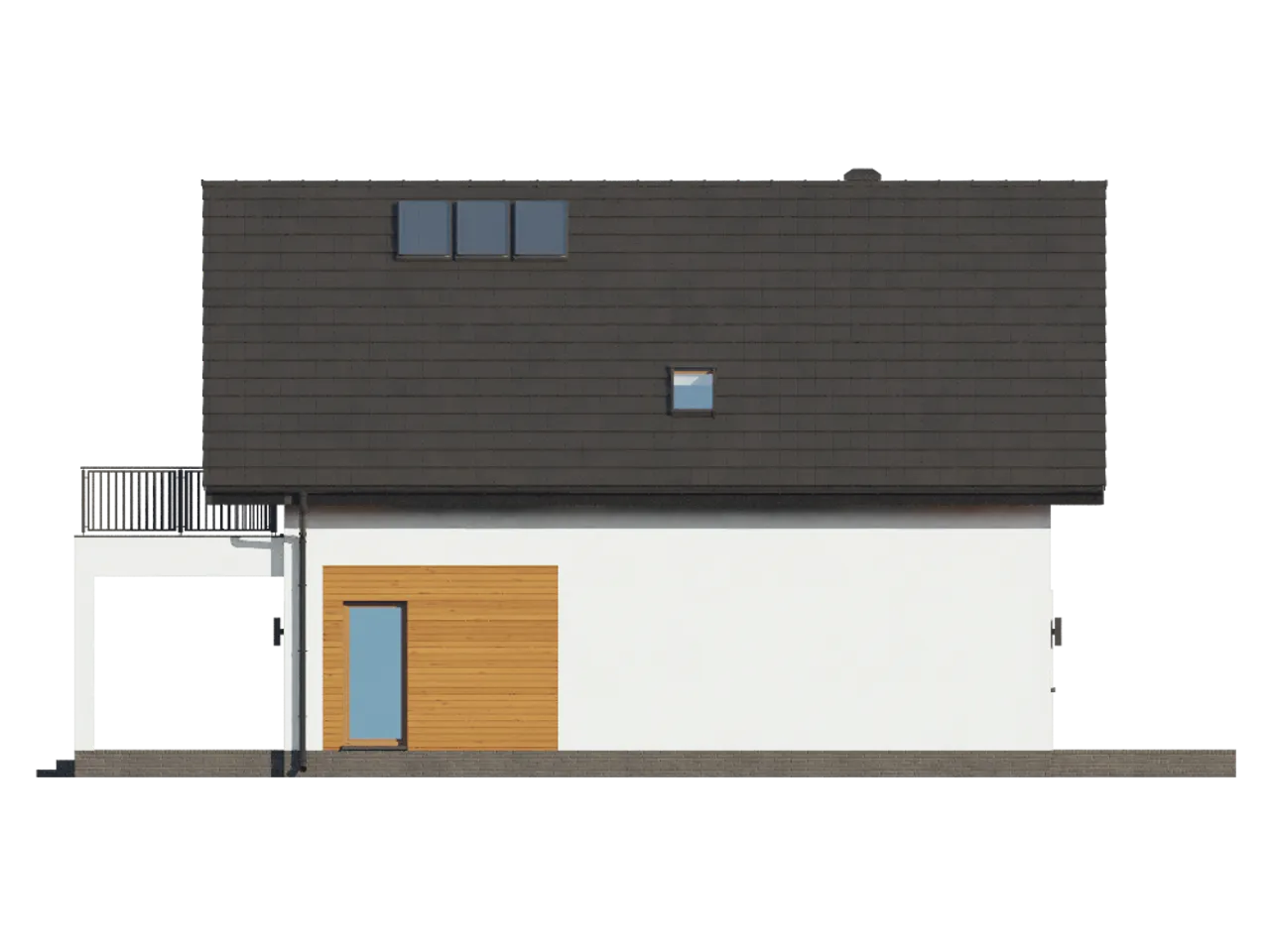

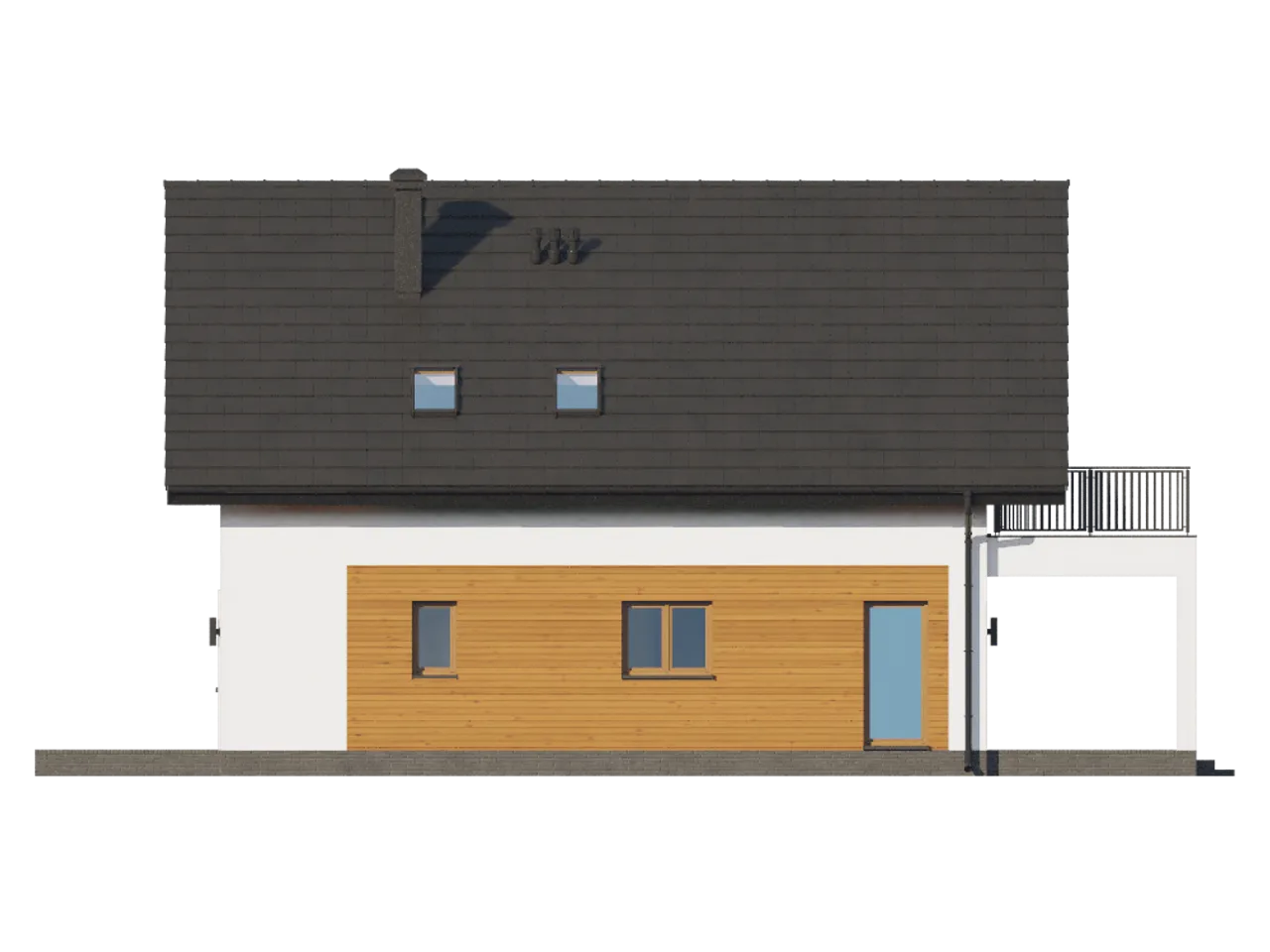

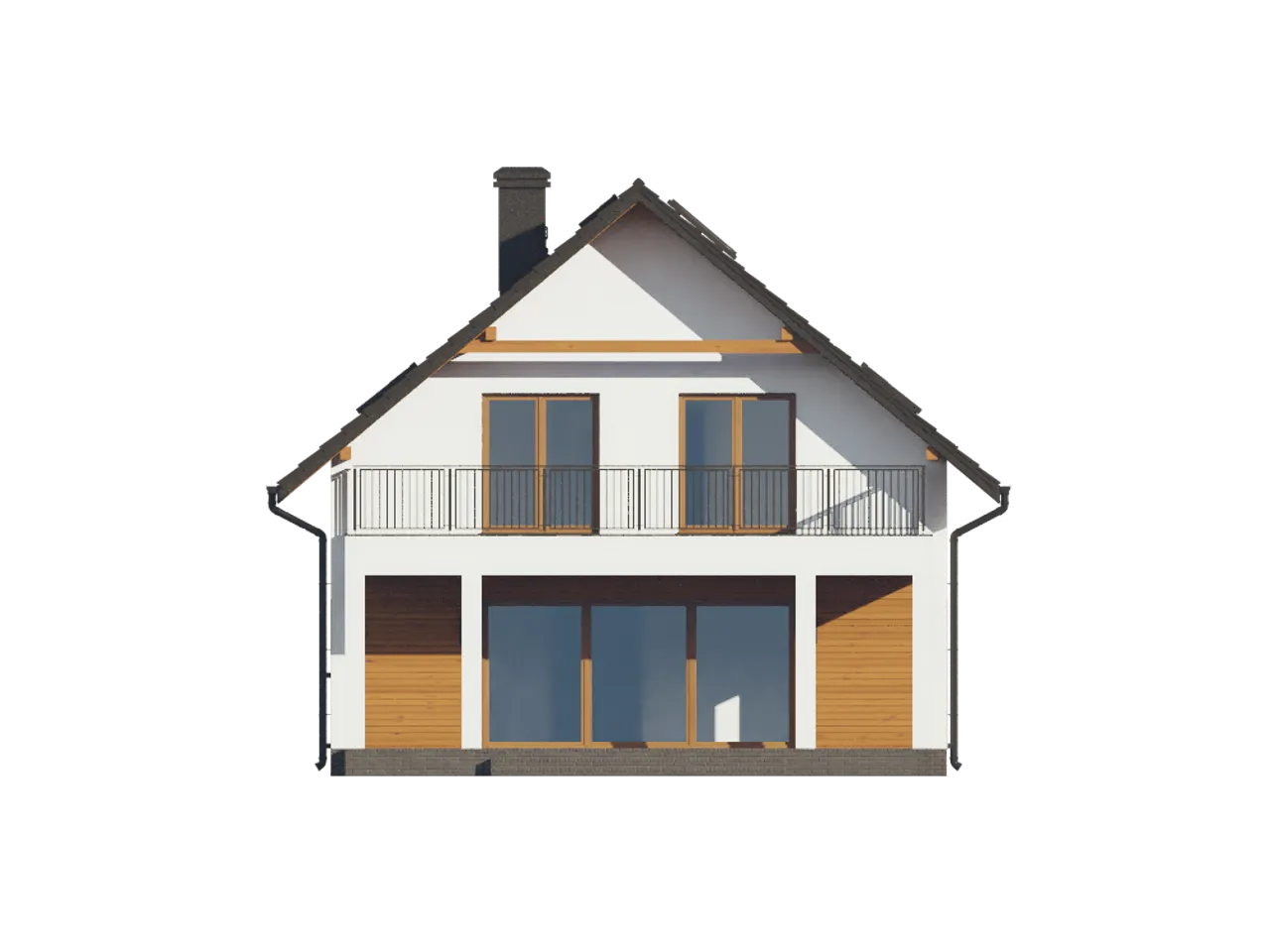

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

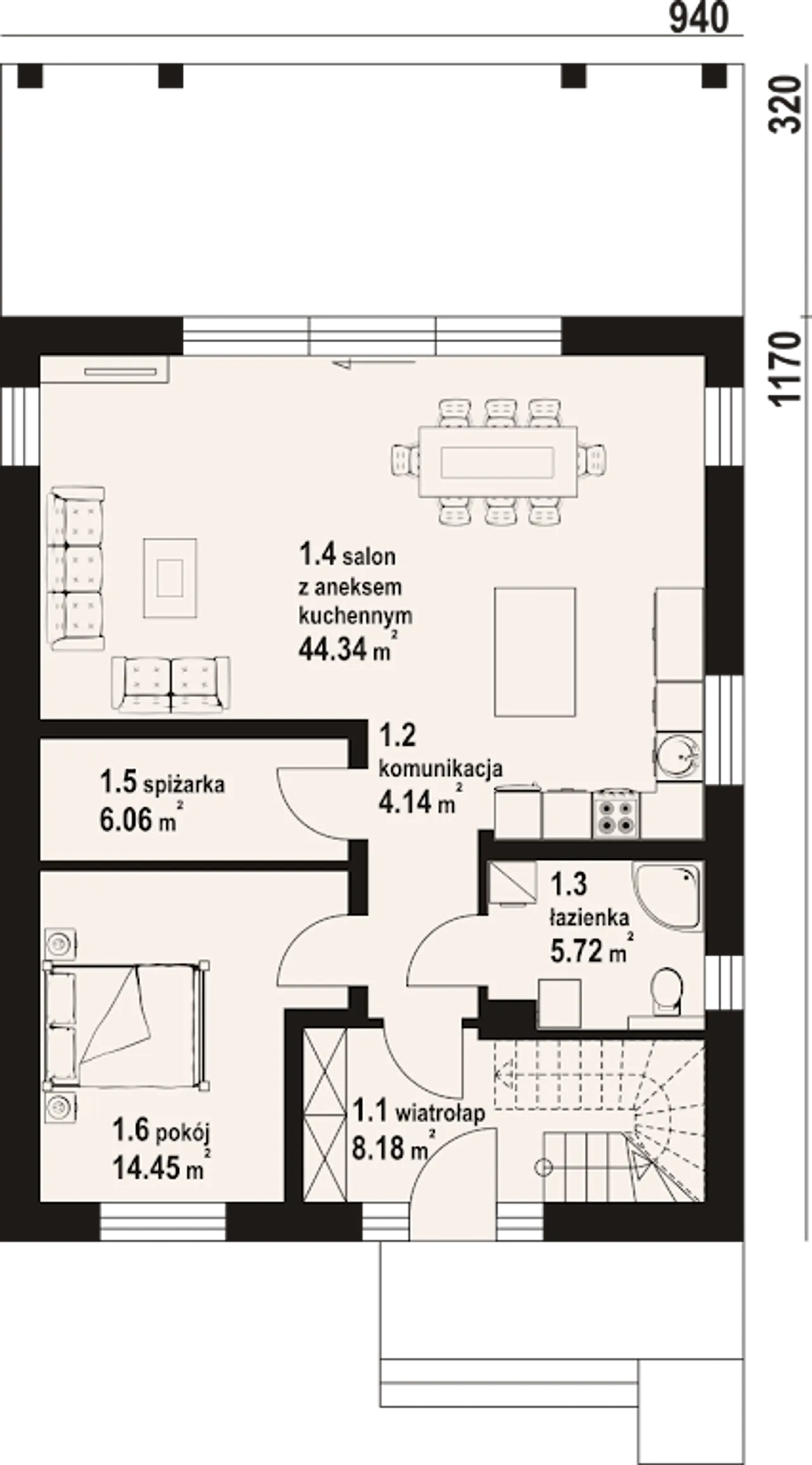

| 1. Wiatrołap | 8,18 m² |
| 2. Komunikacja | 4,14 m² |
| 3. łazienka | 5,72 m² |
| 4. Salon z aneksem kuchennym | 44,34 m² |
| 5. Spiżarka | 6,06 m² |
| 6. Pokój | 14,45 m² |

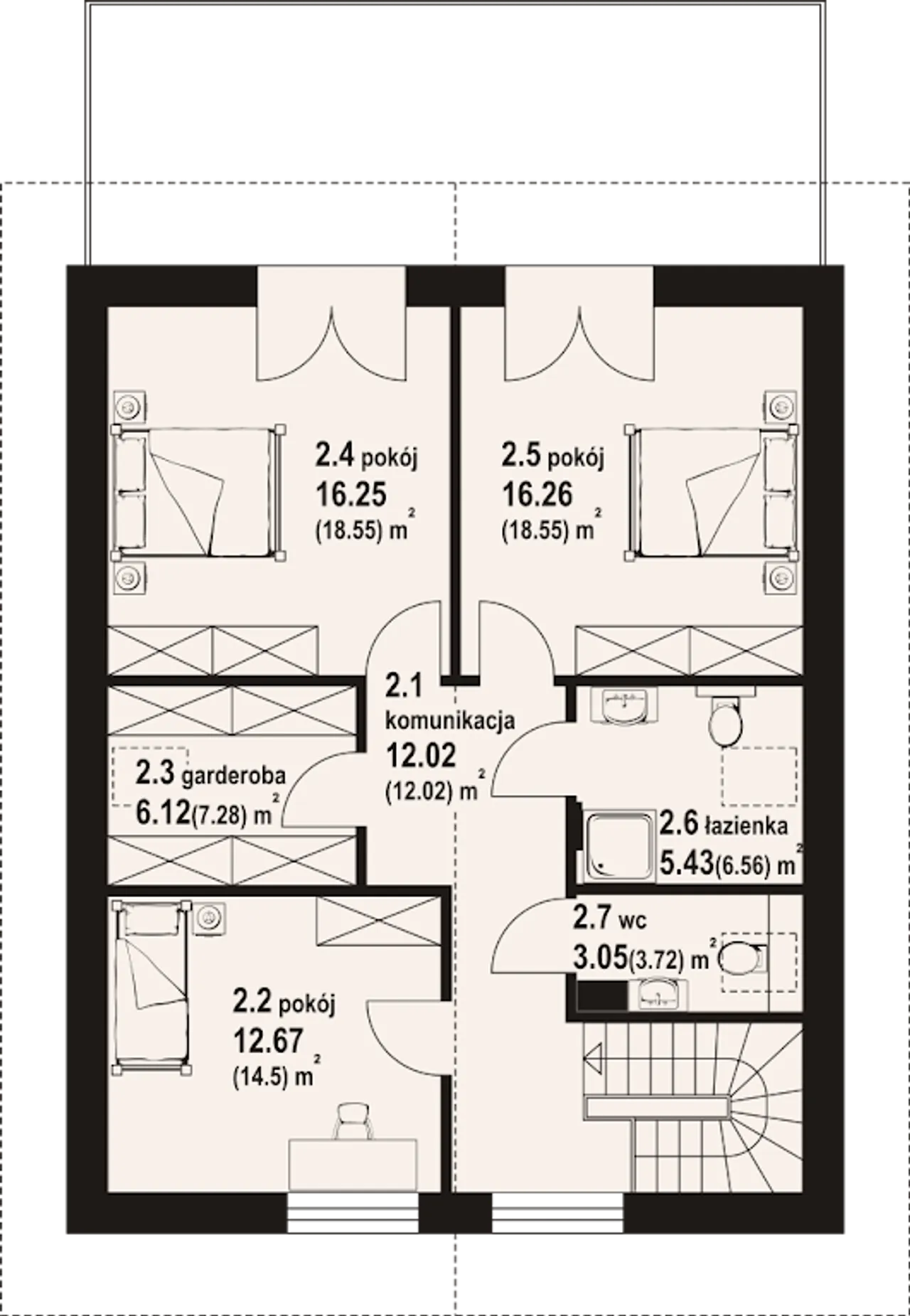

| 1. Komunikacja | 12,02 (12,02) m² |
| 2. Pokój | 12,67 (14,50) m² |
| 3. Garderoba | 6,12 (7,28) m² |
| 4. Pokój | 16,25 (18,55) m² |
| 5. Pokój | 16,26 (18,55) m² |
| 6. łazienka | 5,43 (6,56) m² |
| 7. Wc | 3,05 (3,72) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Grochów 1m
| Pow. użytkowa 142.51 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 110.34 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 17.4 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Szerokość budynku 9.4 m |
| Styl budynku nowoczesny |
| Taras z tarasem |
| Kąt nachylenia dachu 40 ° |
| Długość budynku 11.7 m |
| Piwnica bez podpiwniczenia |
| Strop żelbetowy |
| Kubatura 520 m³ |
| Kalenica prostopadła do drogi |
| Wysokość budynku 9.4 m |
| Rodzaj dachu dwuspadowy |
| Długość działki 21.9 m |
| Ogrzewanie gaz |
| Ep 69.39 |
| Przechowywanie w kuchni spiżarnia |
| Liczba łazieniek 2 |
| Bryła budynku prosta bryła |
| Kominek kominek opcjonalnie |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 142.51 m² |
| Powierzchnia zabudowy 110.34 m² |
| Garaż bez garażu |
| Szerokość działki 17.4 m |
| Typ domu jednorodzinny całoroczny |
| Styl budynku nowoczesny |
| Kąt nachylenia dachu 40 ° |
| Piwnica bez podpiwniczenia |
| Kubatura 520 m³ |
| Wysokość budynku 9.4 m |
| Długość działki 21.9 m |
| Ep 69.39 |
| Liczba łazieniek 2 |
| Kominek kominek opcjonalnie |
| Ilość pokoi 5 |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Szerokość budynku 9.4 m |
| Taras z tarasem |
| Długość budynku 11.7 m |
| Strop żelbetowy |
| Kalenica prostopadła do drogi |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz |
| Przechowywanie w kuchni spiżarnia |
| Bryła budynku prosta bryła |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
gaz

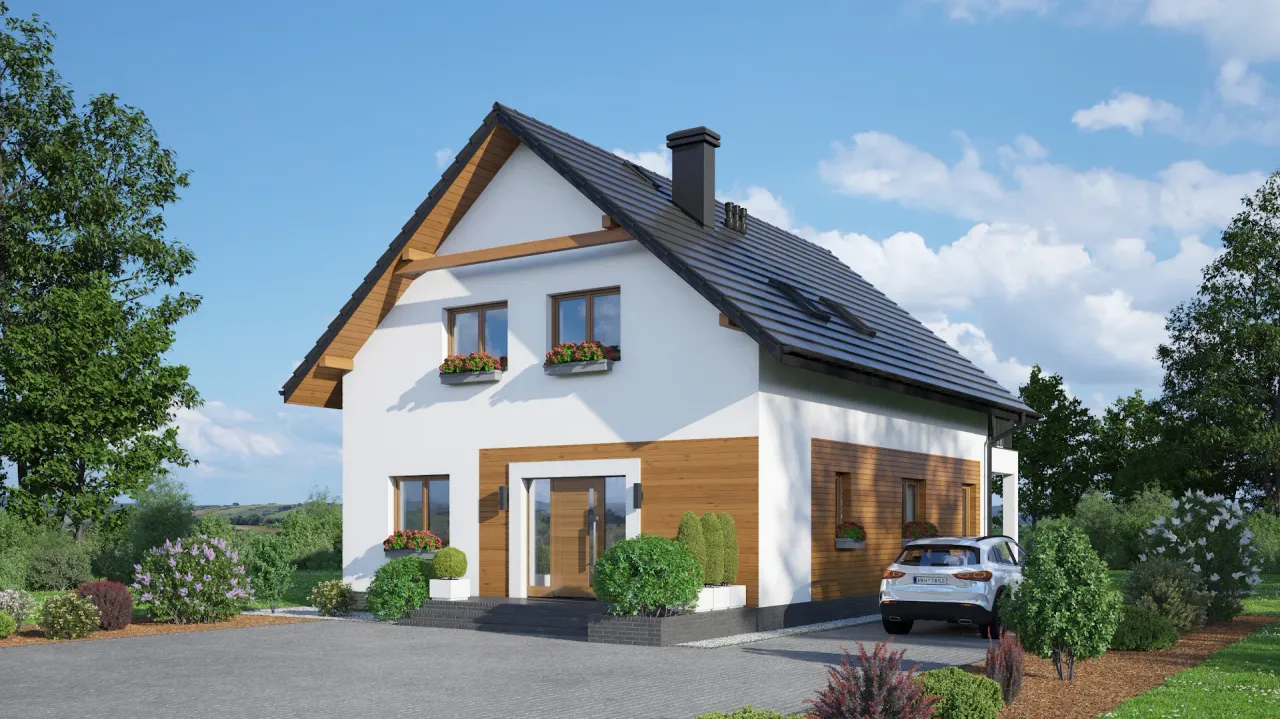

Projekt domu Grochów 1m to funkcjonalność w zgodzie z estetyką nowoczesnej architektury. Ten jednorodzinny dom całoroczny zaprojektowano z myślą o rodzinach, które stawiają na wygodę, energooszczędność i uniwersalne rozwiązania sprzyjające codziennemu życiu. Prosta bryła, dwuspadowy dach i praktyczne detale czynią tę propozycję wyjątkowo atrakcyjną inwestycją na lata.
Dom wybudowany na podstawie projektu Grochów 1m będzie synonimem wygody oraz nowoczesności, jednocześnie oferując elastyczność aranżacyjną i dostępną przestrzeń. Otwórz się na możliwości, które przyniesie Ci ten zaprojektowany z myślą o komforcie dom rodzinny z poddaszem do wykorzystania na wiele sposobów.
Projekt domu Grochów 1m został stworzony dla inwestorów oczekujących przejrzystych rozwiązań oraz komfortowej przestrzeni mieszkalnej. Układ 5 pokoi rozplanowano tak, by sprostać wymaganiom zarówno dużej rodziny, jak i osób lubiących przestronne wnętrza. Brak garażu pozwala na elastyczną aranżację działki lub rozbudowanie podwórka o dodatkowe strefy wypoczynku. Charakterystyczną cechą jest prostopadła do drogi kalenica, która nadaje budynkowi nowoczesny sznyt oraz ułatwia ustawienie domu względem świata, zwiększając ilość dziennego światła wewnątrz. Zaawansowane technologie budowlane - bloczki z betonu komórkowego, żelbetowa płyta stropowa oraz ceramiczna dachówka - otwierają przed Tobą perspektywę solidnego i trwałego domu. Kocioł gazowy w połączeniu z instalacją solarną redukuje koszty ogrzewania i podnosi efektywność energetyczną obiektu, sprzyjając ekologicznemu stylowi życia. Wysoka ścianka kolankowa (1,47 m) zapewnia dogodne warunki adaptacji poddasza, a praktyczna spiżarnia tuż obok kuchni ułatwi organizację domowych zapasów.
Ten murowany dom z poddaszem znakomicie sprawdzi się jako całoroczny azyl dla rodziny ceniącej prostotę, wytrzymałość i uniwersalność. Przestrzeń tarasu stanie się naturalnym przedłużeniem salonu podczas wiosenno-letnich miesięcy, a przemyślany rozkład wszystkich pomieszczeń usprawni codzienne funkcjonowanie.
Postaw na Grochów 1m i wprowadź nową jakość do swojego codziennego życia! Zamów projekt już dziś i zacznij realizować swoją inwestycję bez zbędnych komplikacji. Przekonaj się, jak wiele zyskasz, wybierając sprawdzone rozwiązania i nowoczesny design.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
