94.31 m²

parterowy

1 stanowisko

murowany

Gotowy projekt domu GORGIASZ

ID: 7606

2500 2025-08-26

2500 zł

Projekt wymaga dostosowania do aktualnych przepisów.

Promocja GRATISOWA do 19.08.2025 ➞ sprawdź zasady
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

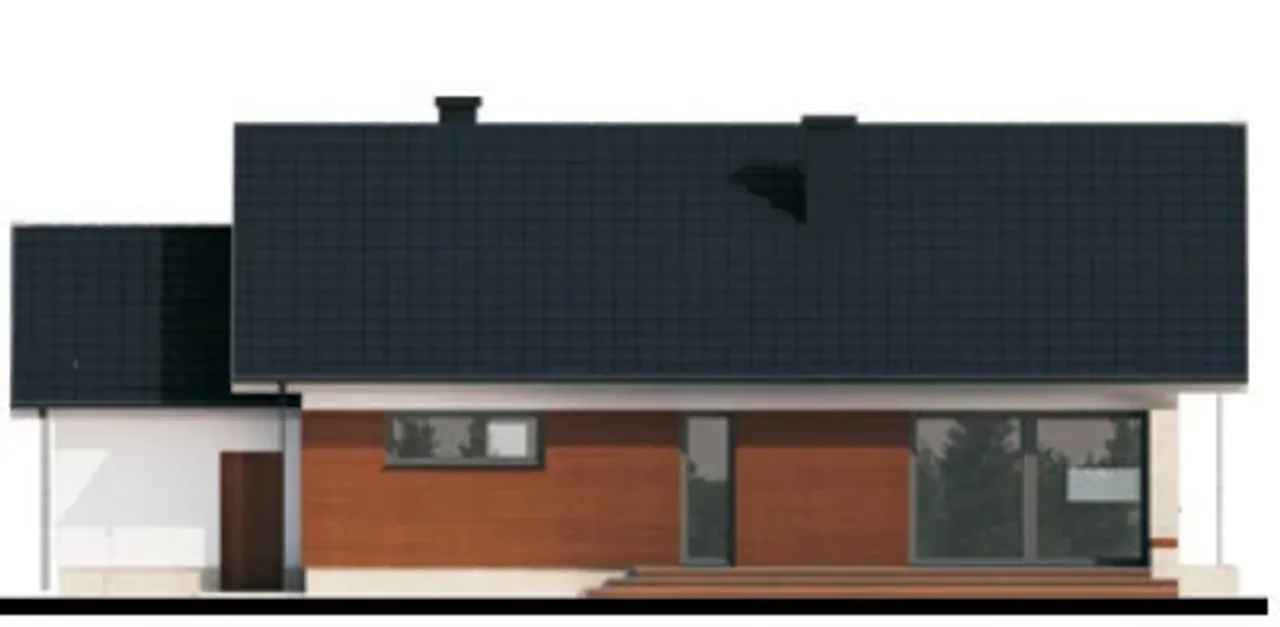

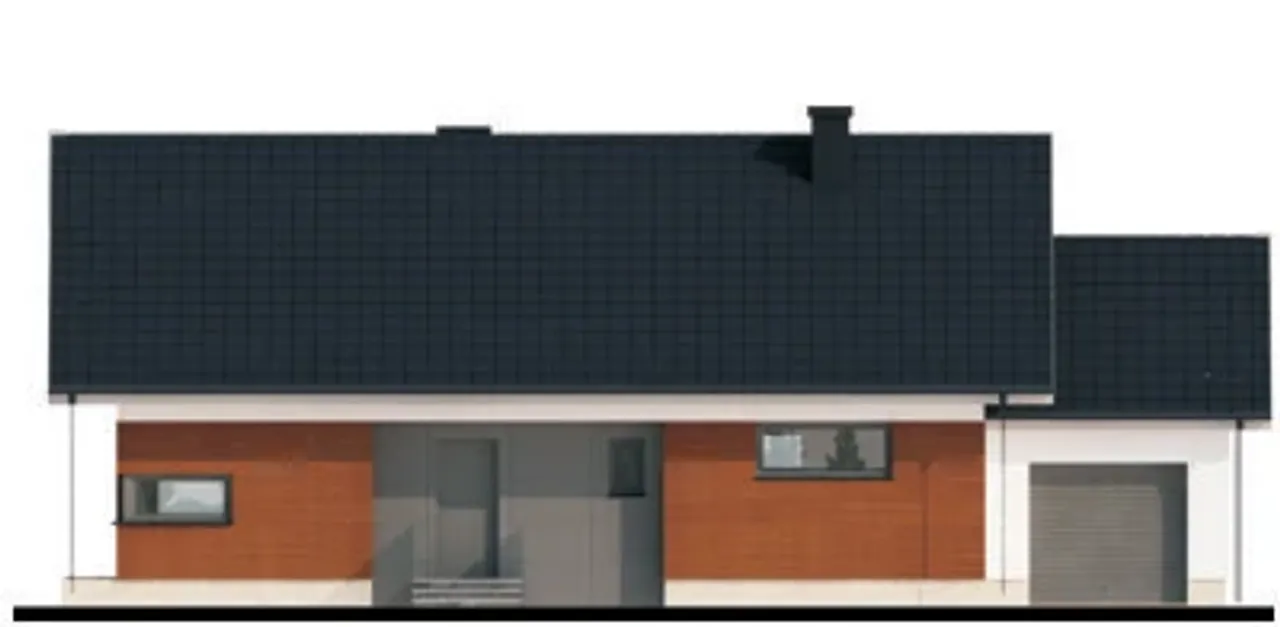

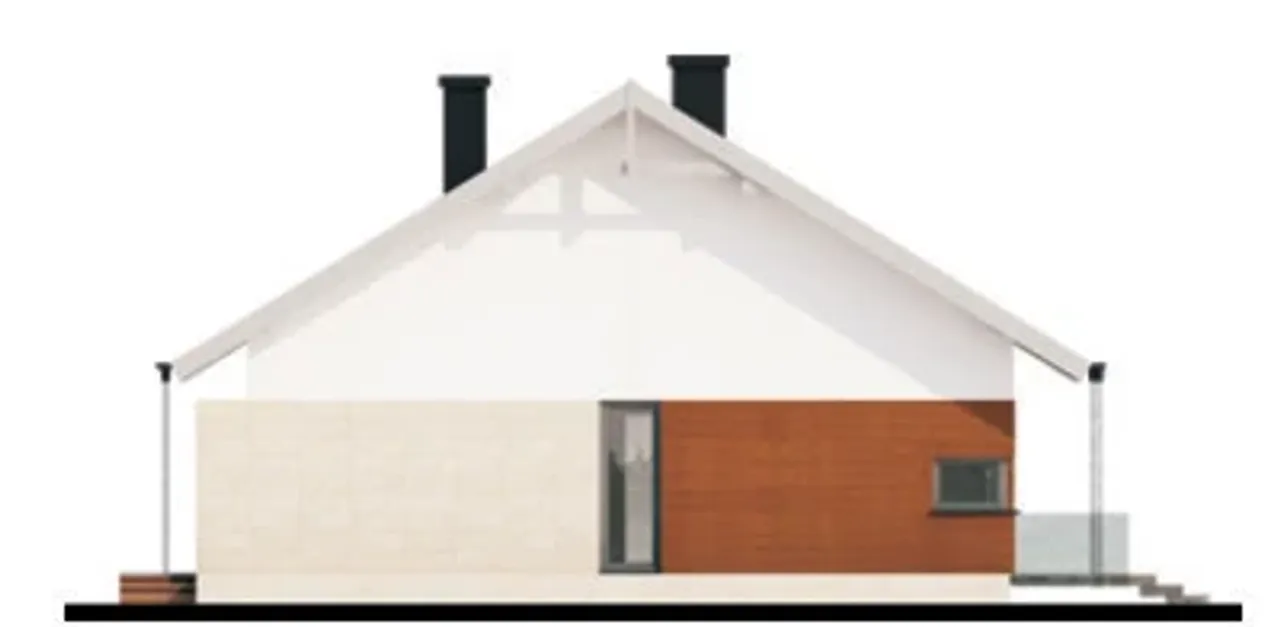

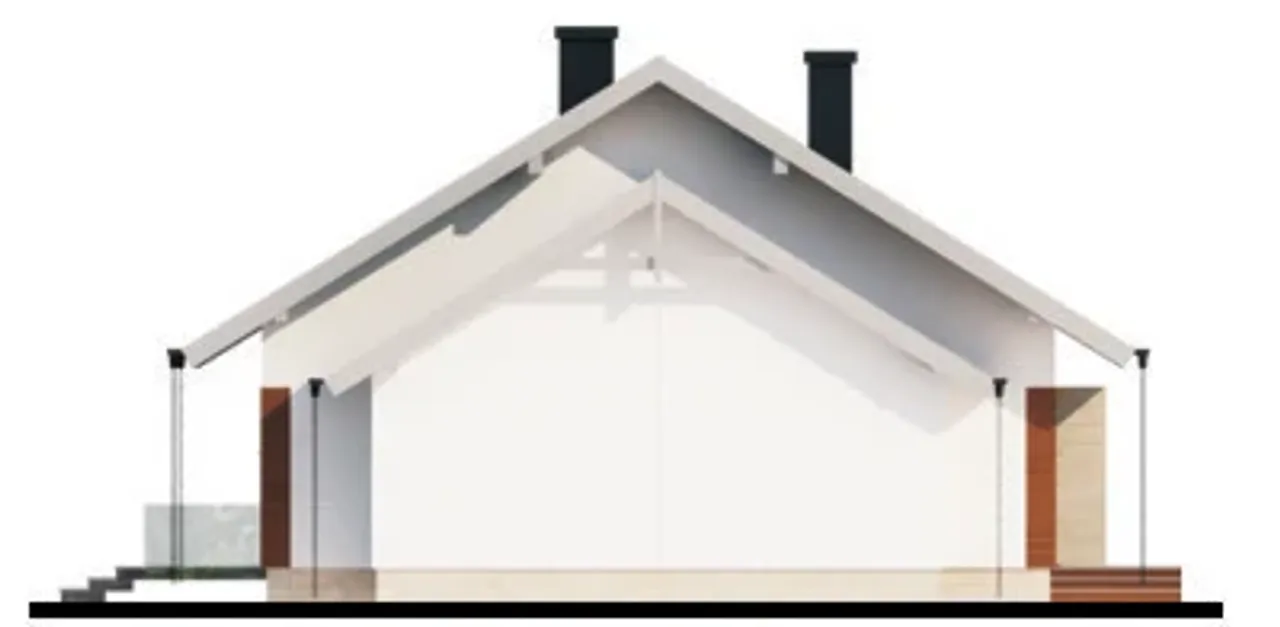

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

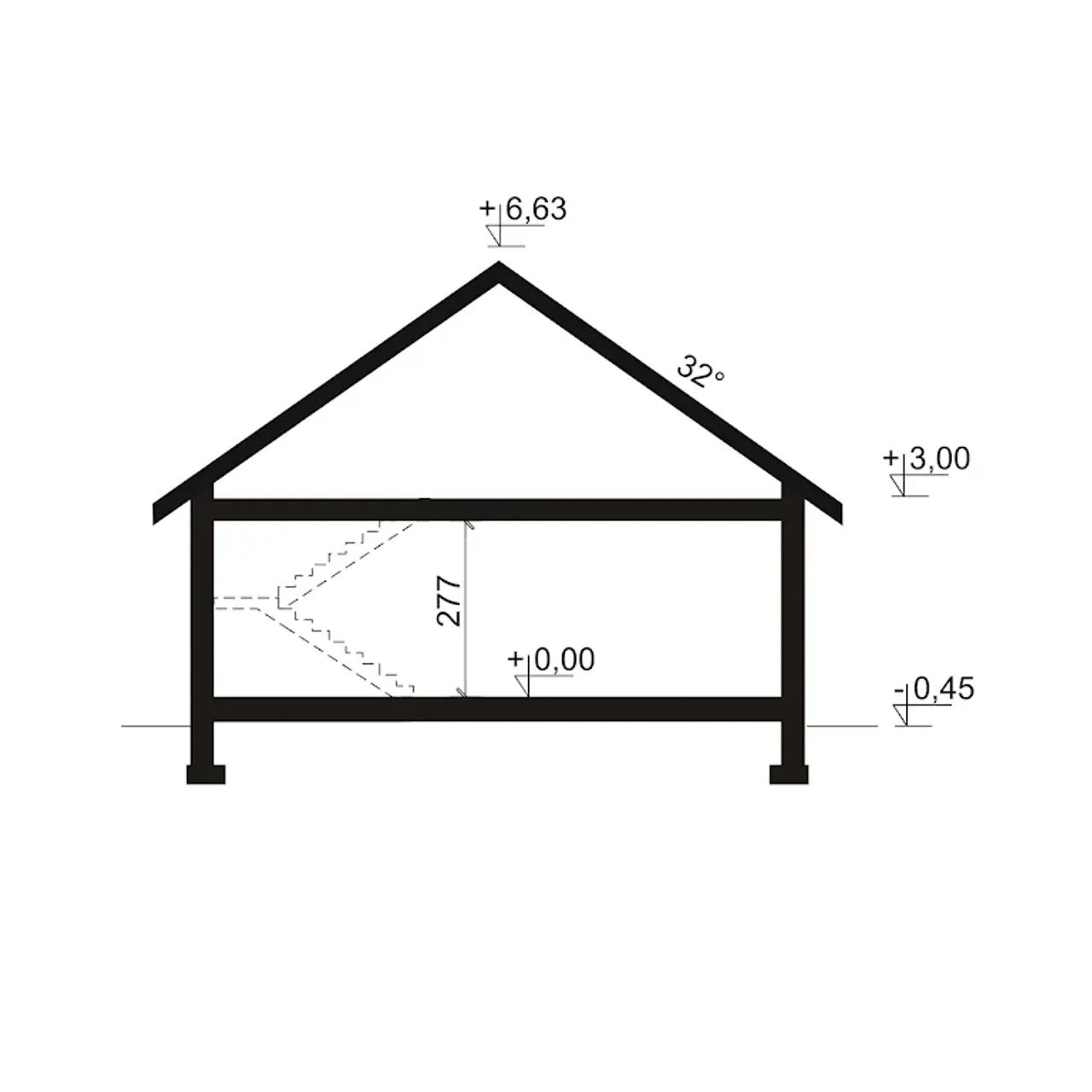

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

2500 zł

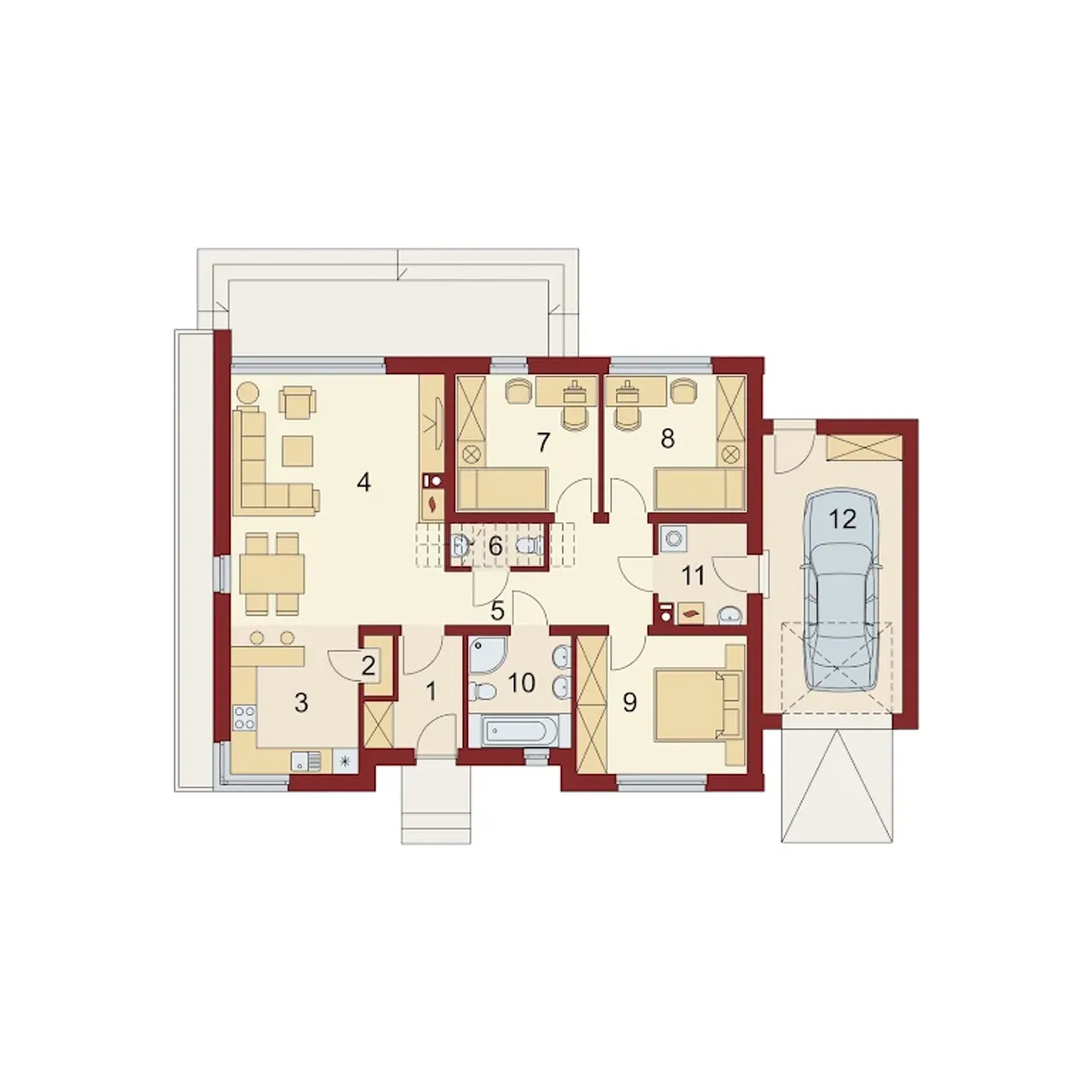

Rzuty gotowego projektu domu GORGIASZ

1. Powierzchnia	94,31 m²
2. Wiatrołap	4,67 m²
3. Spiżarnia	0,90 m²
4. Kuchnia	10,13 m²
5. Salon	28,36 m²
6. Hall	8,52 m²
7. Wc	2,10 m²
8. Pokój	10,50 m²
9. Pokój	10,50 m²
10. Pokój	12,51 m²
11. łazienka	6,12 m²
12. Kotłownia	4,57 m²
13. Garaż	21,15 m²

Pobieram bezpłatne rysunki szczegółowe

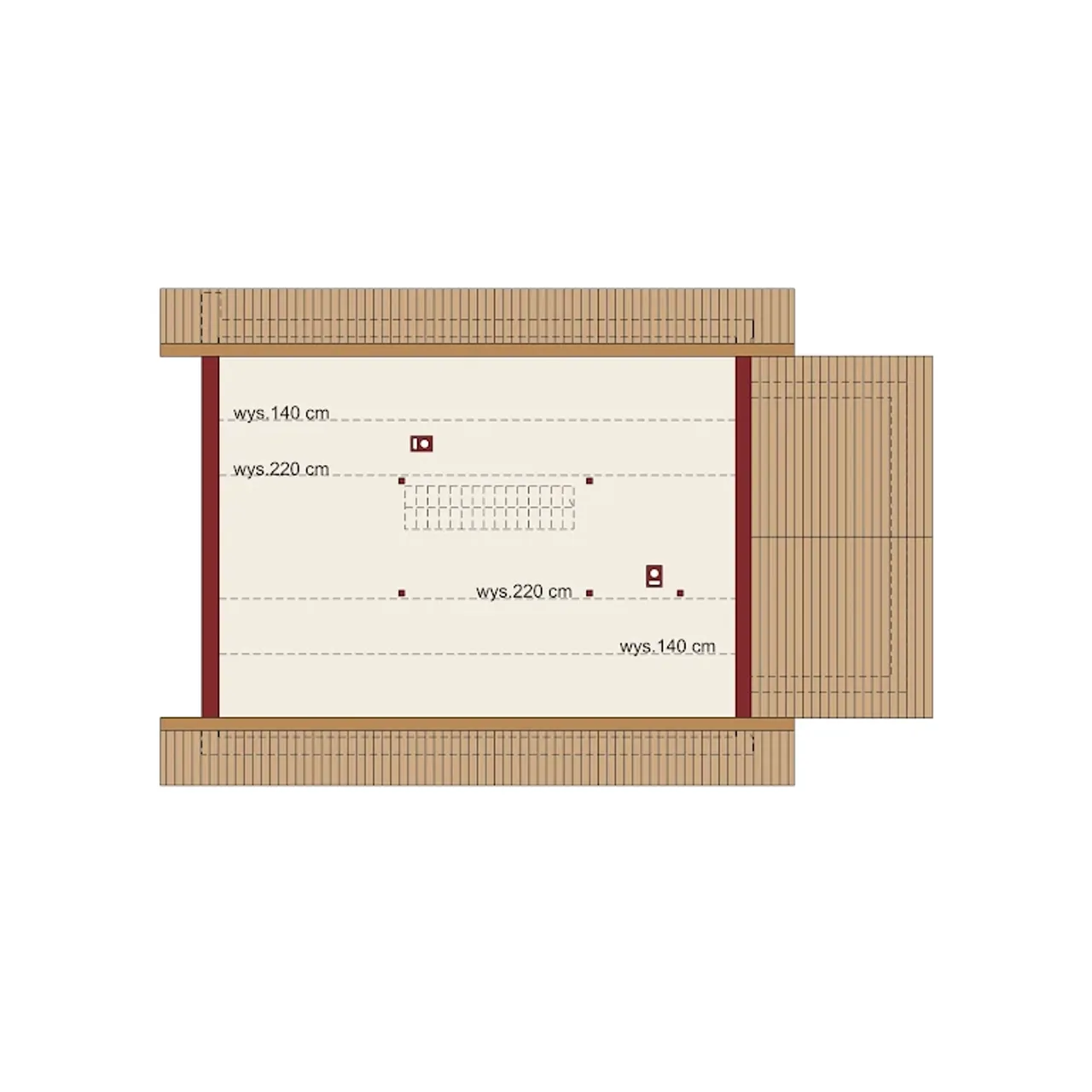

1. Strych

49,67 (110,24) m²

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: GORGIASZ

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu GORGIASZ

Parametry Techniczne gotowego projektu domu GORGIASZ

Ilość pokoi 4

Pow. użytkowa 94.31 m²

Powierzchnia zabudowy 152.23 m²

Kondygnacje parterowy

Garaż 1 stanowisko

Technologia murowany

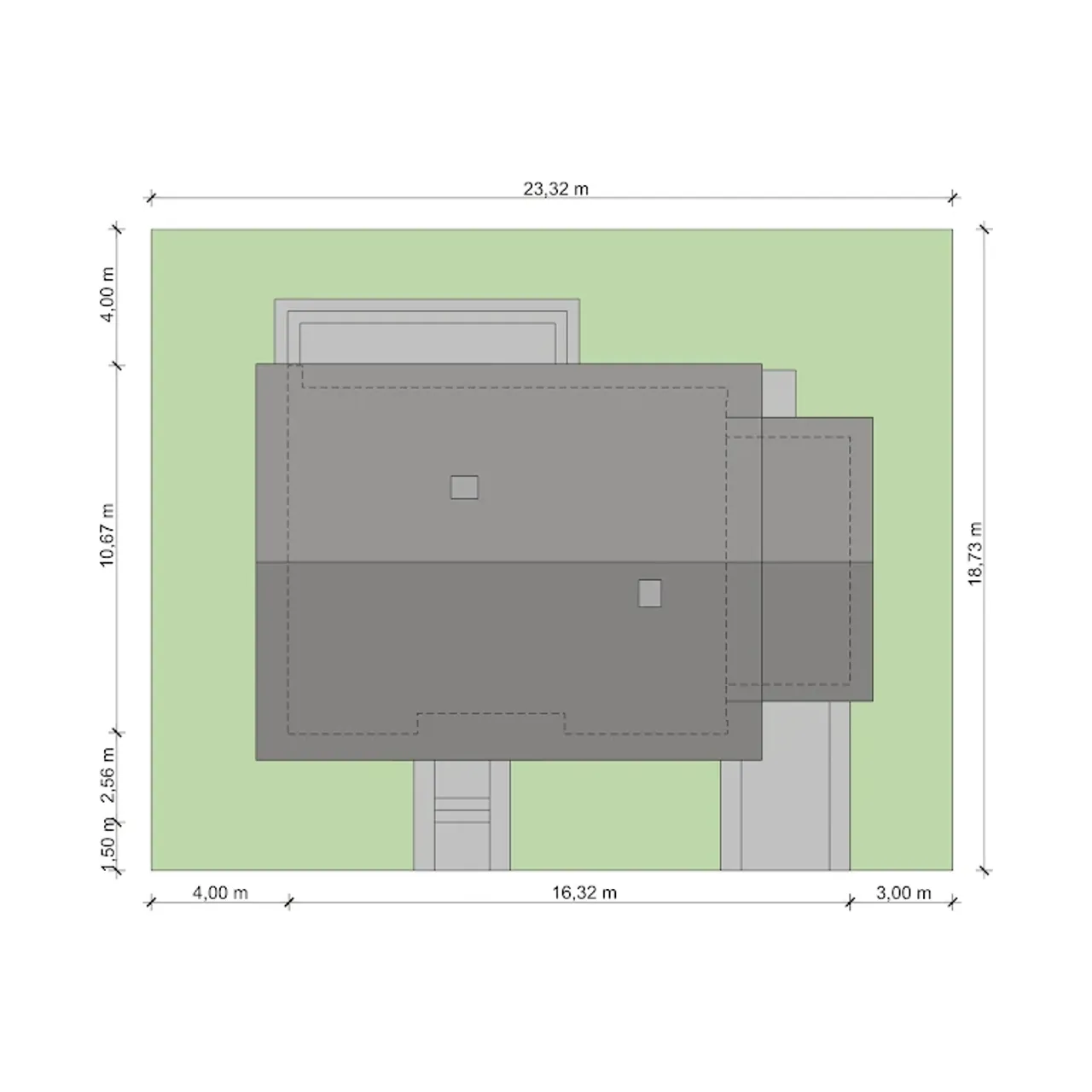

Szerokość działki 23.32 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Liczba łazieniek 1

Szerokość budynku 16.32 m

Kominek kominek w projekcie

Kąt nachylenia dachu 32 °

Strop drewniany

Długość budynku 10.67 m

Rodzaj garażu przyklejony

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 336.39 m³

Rodzaj dachu dwuspadowy

Funkcje dodatkowe z dwoma wejściami

Powierzchnia dachu 240.58 m²

Przechowywanie w kuchni spiżarnia

Długość działki 18.73 m

Wysokość budynku 7.08 m

Styl budynku nowoczesny

Koszty budowy tylko z kosztorysem, 200-250 tys.

Ilość pokoi 4

Powierzchnia zabudowy 152.23 m²

Garaż 1 stanowisko

Szerokość działki 23.32 m

Typ domu jednorodzinny całoroczny

Szerokość budynku 16.32 m

Kąt nachylenia dachu 32 °

Długość budynku 10.67 m

Piwnica bez podpiwniczenia

Kubatura 336.39 m³

Funkcje dodatkowe z dwoma wejściami

Przechowywanie w kuchni spiżarnia

Wysokość budynku 7.08 m

Koszty budowy tylko z kosztorysem, 200-250 tys.

Pow. użytkowa 94.31 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Liczba łazieniek 1

Kominek kominek w projekcie

Strop drewniany

Rodzaj garażu przyklejony

Kalenica równoległa do drogi

Rodzaj dachu dwuspadowy

Powierzchnia dachu 240.58 m²

Długość działki 18.73 m

Styl budynku nowoczesny

Nasze prawdziwe opinie z Google

Opis projektu domu GORGIASZ

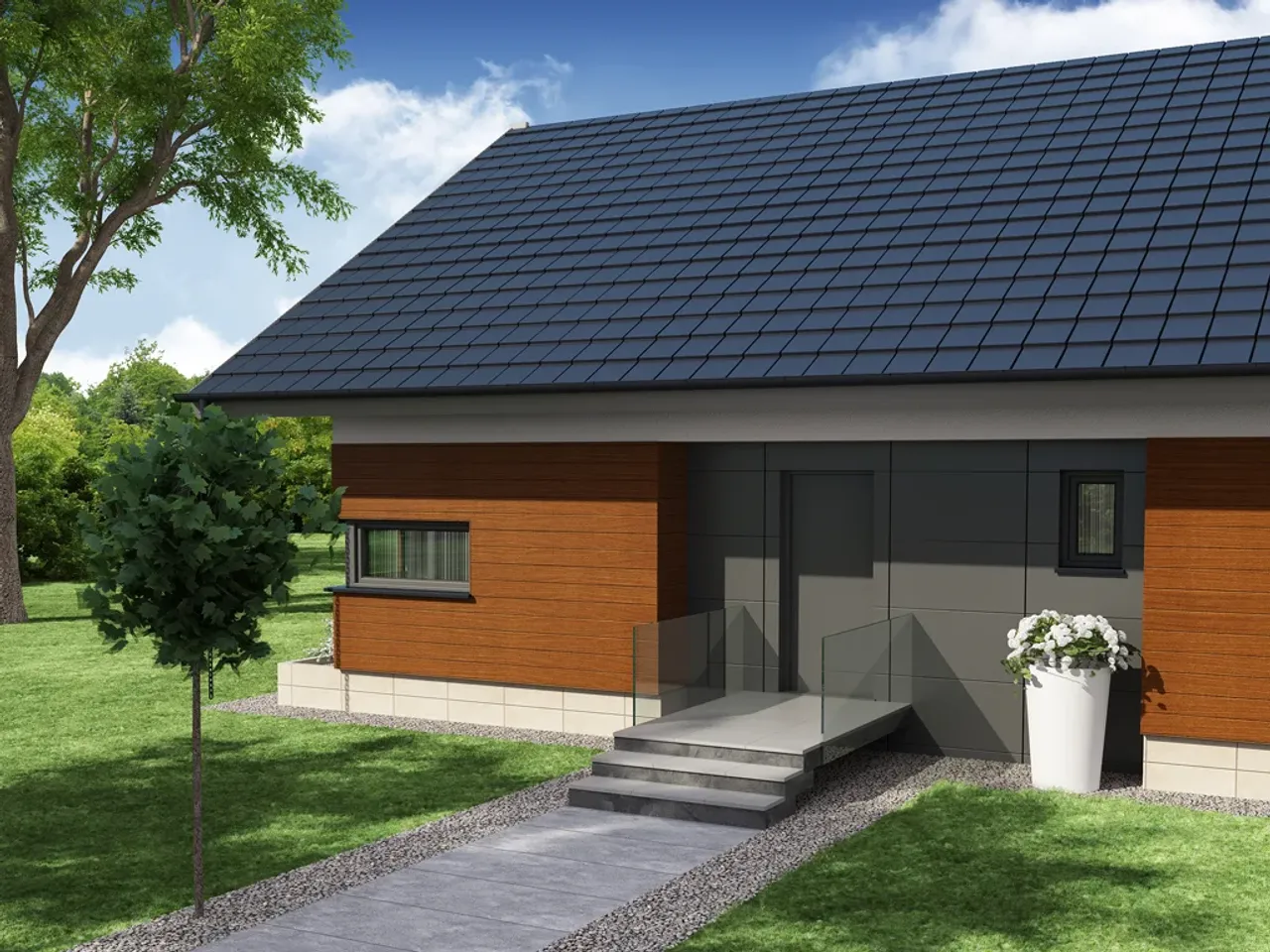

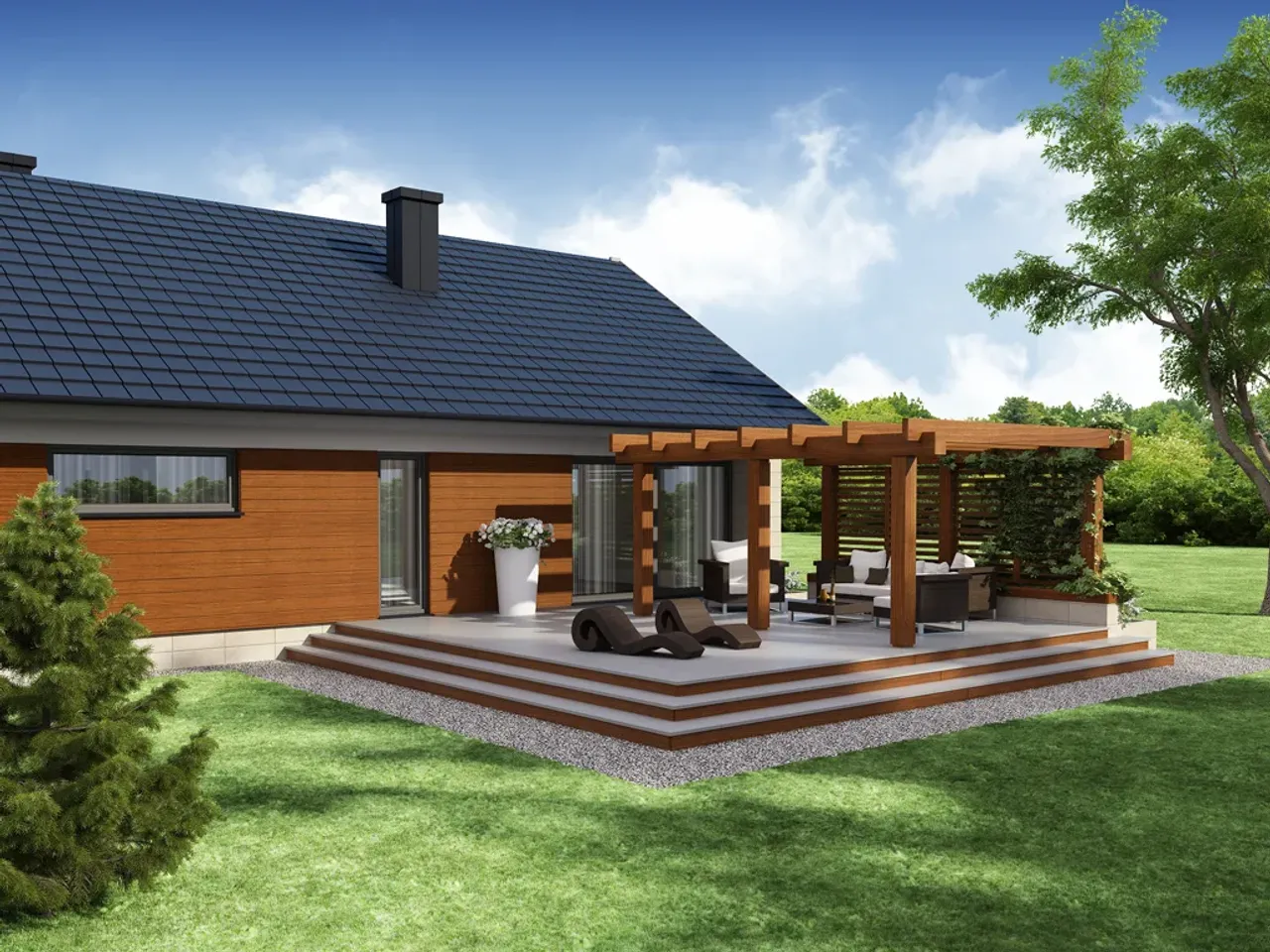

Projekt domu Gorgiasz to parterowy dom pokryty dachem dwuspadowym. Budynek mimo tradycyjnej bryły, jest nowoczesny i posiada oryginalny wygląd, wszystko to za sprawą nowoczesnego wykończenia. Od strony frontowej znajdują się delikatnie wcięte w bryłę budynku drzwi wejściowe, do których prowadzą nas dwie przeszklone balustrady. Dodatkowo w projekcie przewidziano garaż jednostanowiskowy W projekcie domu Gorgiasz od strony ogrodu umieszczono niezadaszony taras, projekt jest rozwiązaniem przeznaczonym dla ludzi ceniących sobie niecodzienne rozwiązania oraz niepowtarzalny wygląd domu.

Technologia wykonania:

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.
Ściany zewnętrzne: bloczki z bet. komórkowego – 24 cm + styropian TERMO ORGANIKA typ Fasada 12 cm.
Ściany wewnętrzne: bloczki z bet. komórkowego – 24 cm (działowe – 12 cm).
Strop: belki drewniane.
Elewacje: tynk – System Platinum firmy TERMO ORGANIKA, deska elewacyjna, okładzina kamienna lub płyta włóknocementowa.
Pokrycie dachu: dachówka cementowa zakładkowa.
Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym.
Schody wewnętrzne: wyłaz na poddasze.
Ogrzewanie: kocioł gazowy jednofunkcyjny kondensacyjny, dodatkowe źródło ciepła – kominek z płaszczem wodnym.
