    Gotowy projekt domu Gawra (254) (ID: 18293)

    4490 2026-01-18
    Gawra (254) - 94.5m²
    Dostawa w ciągu 3-10 dni
    Gwarantujemy najniższą cenę
    4490 zł
    (4890 zł brutto)
    TANIEJ 400 zł do 12.01.2026
    Najniższa cena z 30 dni przed obniżką: 4490 zł
    4490 2026-01-18
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    W cenie projektu:
    📣 GRATIS: WIERTARKA UDAROWA
    • Tablica + dziennik budowy
    • 16 projektów ogrodowych
    • Darmowa wysyłka (kurier, paczkomat, pobranie)
    • 30 dni na zwrot
    • Pozwolenie na zmiany z podpisem i pieczęcią autora
    • GRATIS: Wiertarka Udarowa
    22 299 20 00 (pn-nd 9.30 do 19.30)

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

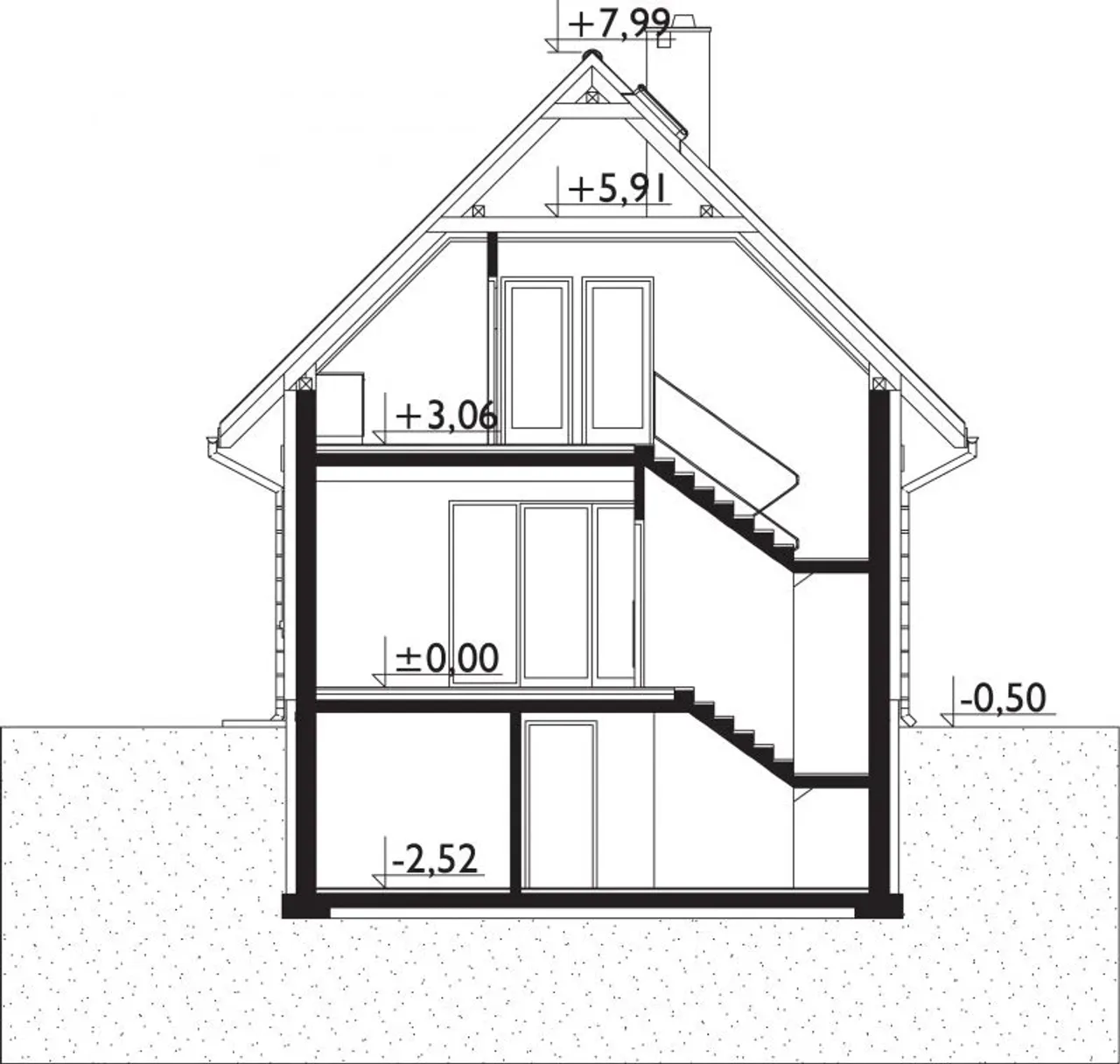

    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

    Rzuty gotowego projektu domu Gawra (254)

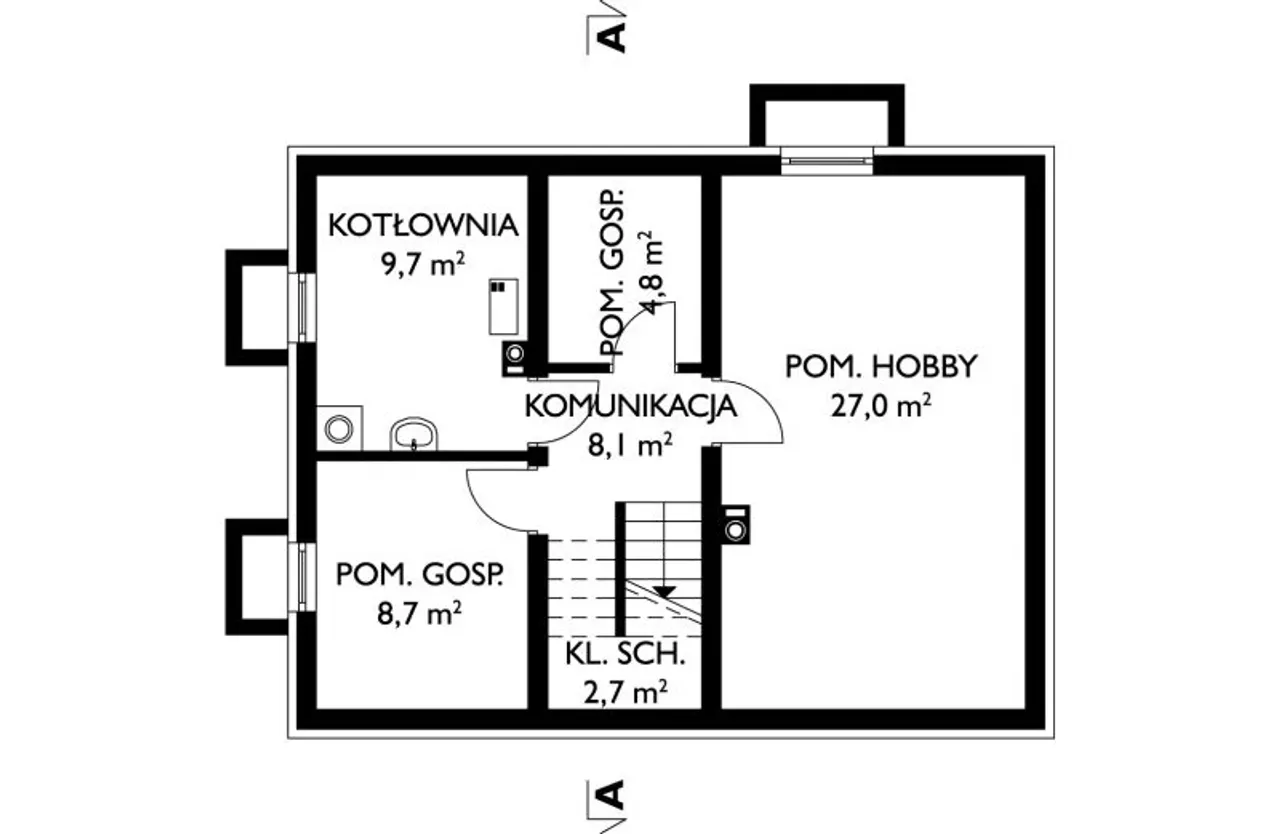

    Gawra (254) Rzut 1
    1. Pokój hobby 27,00 m²
    2. Kotłownia 9,70 m²
    3. Pomieszczenie gospodarcze 8,70 m²
    4. Komunikacja 8,10 m²
    5. Pomieszczenie gospodarcze 4,80 m²
    6. Klatka schodowa 2,70 m²
    Zamawiam bezpłatne rysunki szczegółowe

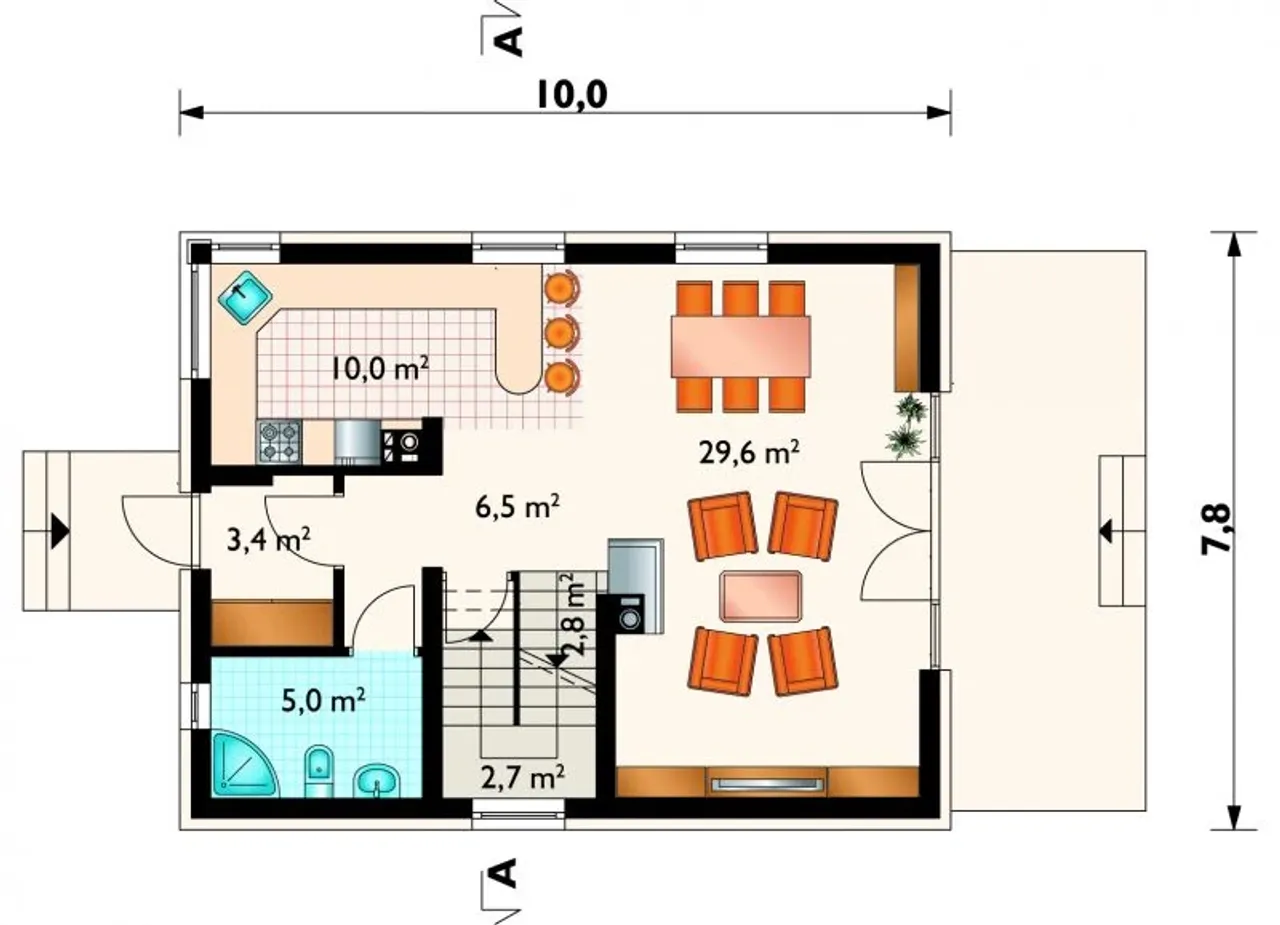

    Gawra (254) Rzut 2
    1. Hol 6,50 m²
    2. Klatka schodowa 2,80 m²
    3. Kuchnia 10,00 m²
    4. Pokój dzienny 29,60 m²
    5. Sień 3,40 m²
    6. łazienka 5,00 m²
    7. Podest 2,70 m²
    Zamawiam bezpłatne rysunki szczegółowe

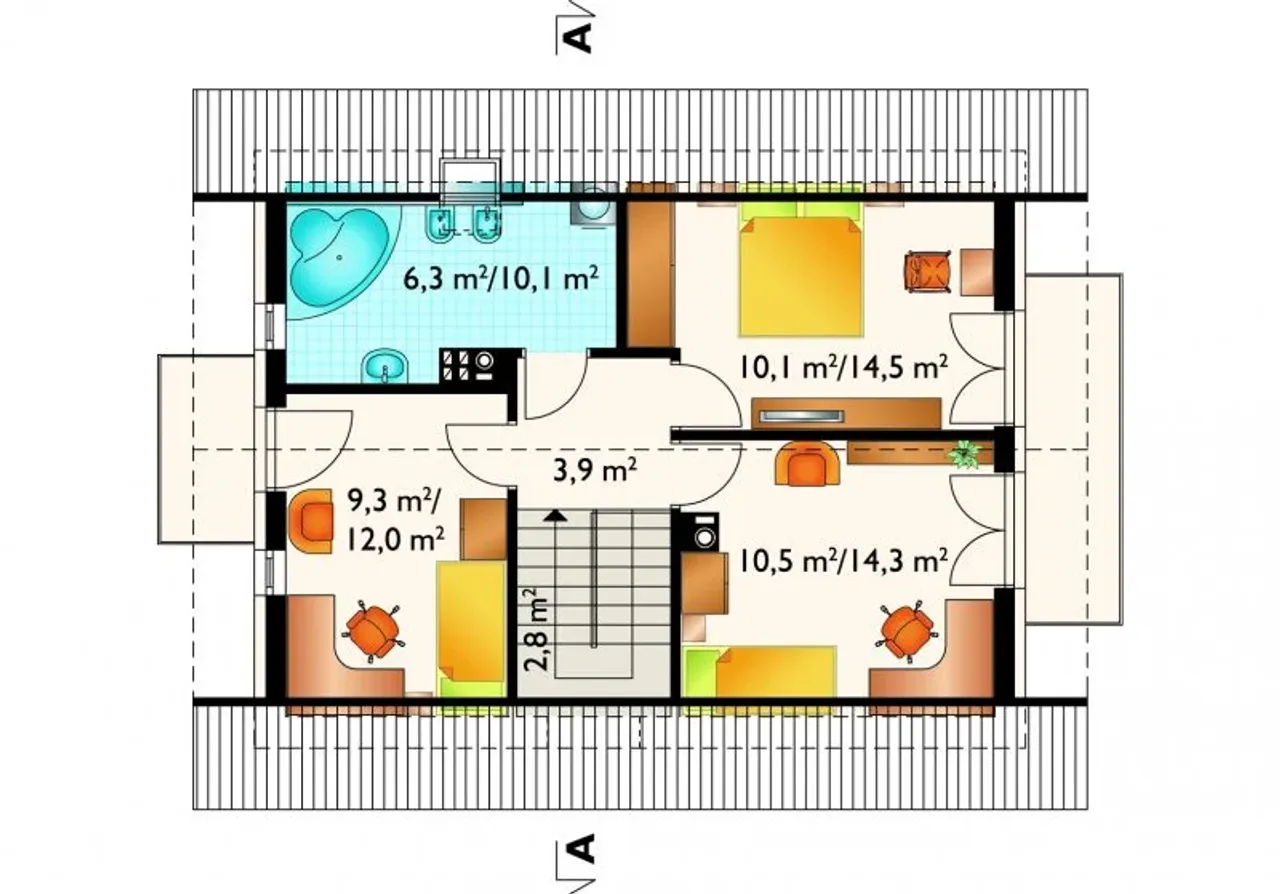

    Gawra (254) Rzut 3
    1. Klatka schodowa 2,80 m²
    2. Pokój 9,30 (12,00) m²
    3. Pokój 10,10 (14,50) m²
    4. Pokój 10,50 (14,30) m²
    5. Przedpokój 3,90 m²
    6. łazienka 6,30 (10,10) m²
    Zamawiam bezpłatne rysunki szczegółowe
    Gawra (254) Rzut 4
    Zamawiam bezpłatne rysunki szczegółowe
    Gawra (254) Rzut 5
    Zamawiam bezpłatne rysunki szczegółowe
    Gawra (254) Rzut 6
    Zamawiam bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Gawra (254)

    Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Gawra (254)

    Parametry Techniczne gotowego projektu domu Gawra (254)

    Pow. użytkowa 94.5 m²
    Ilość pokoi 5
    Powierzchnia zabudowy 77.5 m²
    Kondygnacje parterowy+poddasze
    Garaż bez garażu
    Technologia murowany

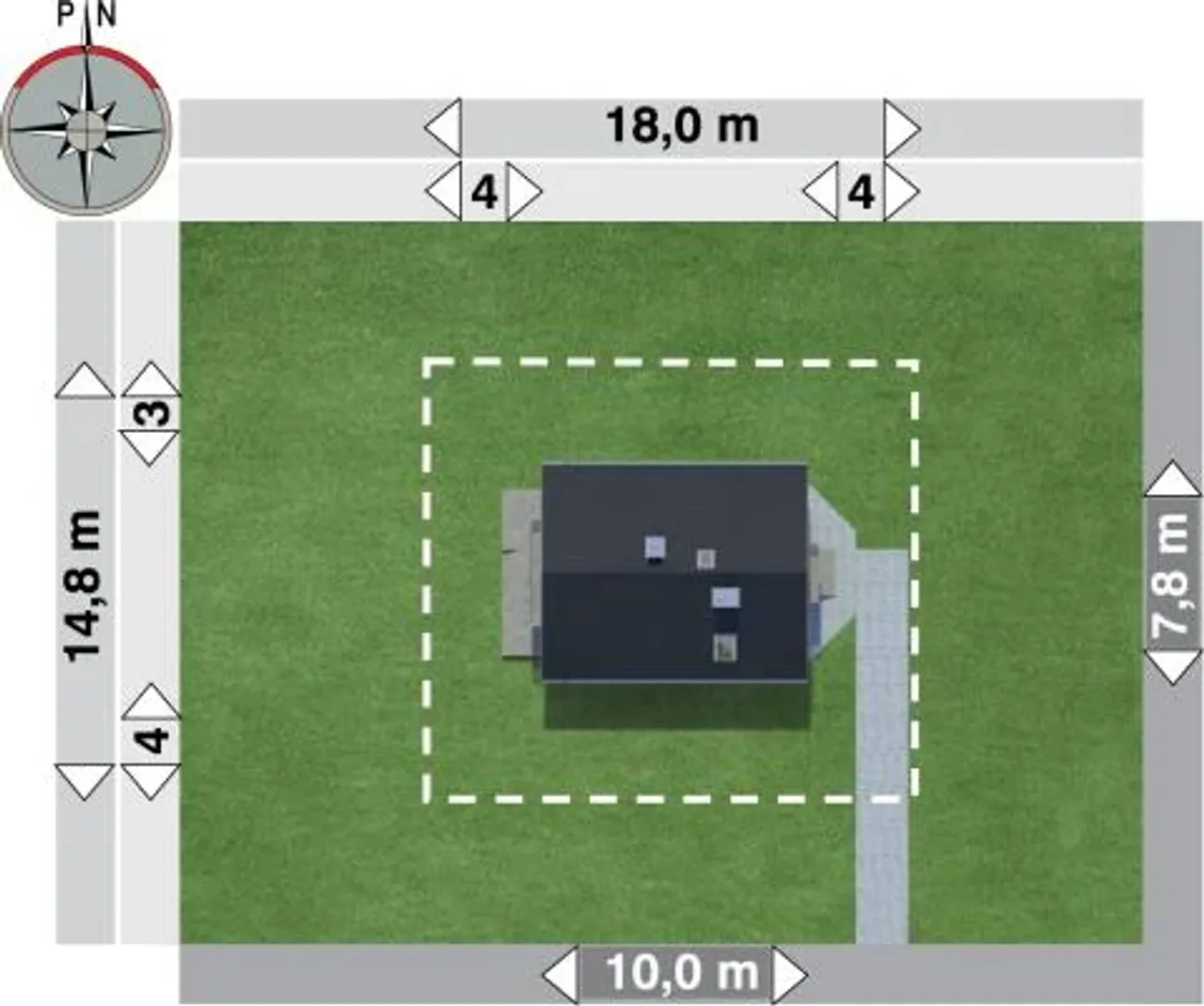

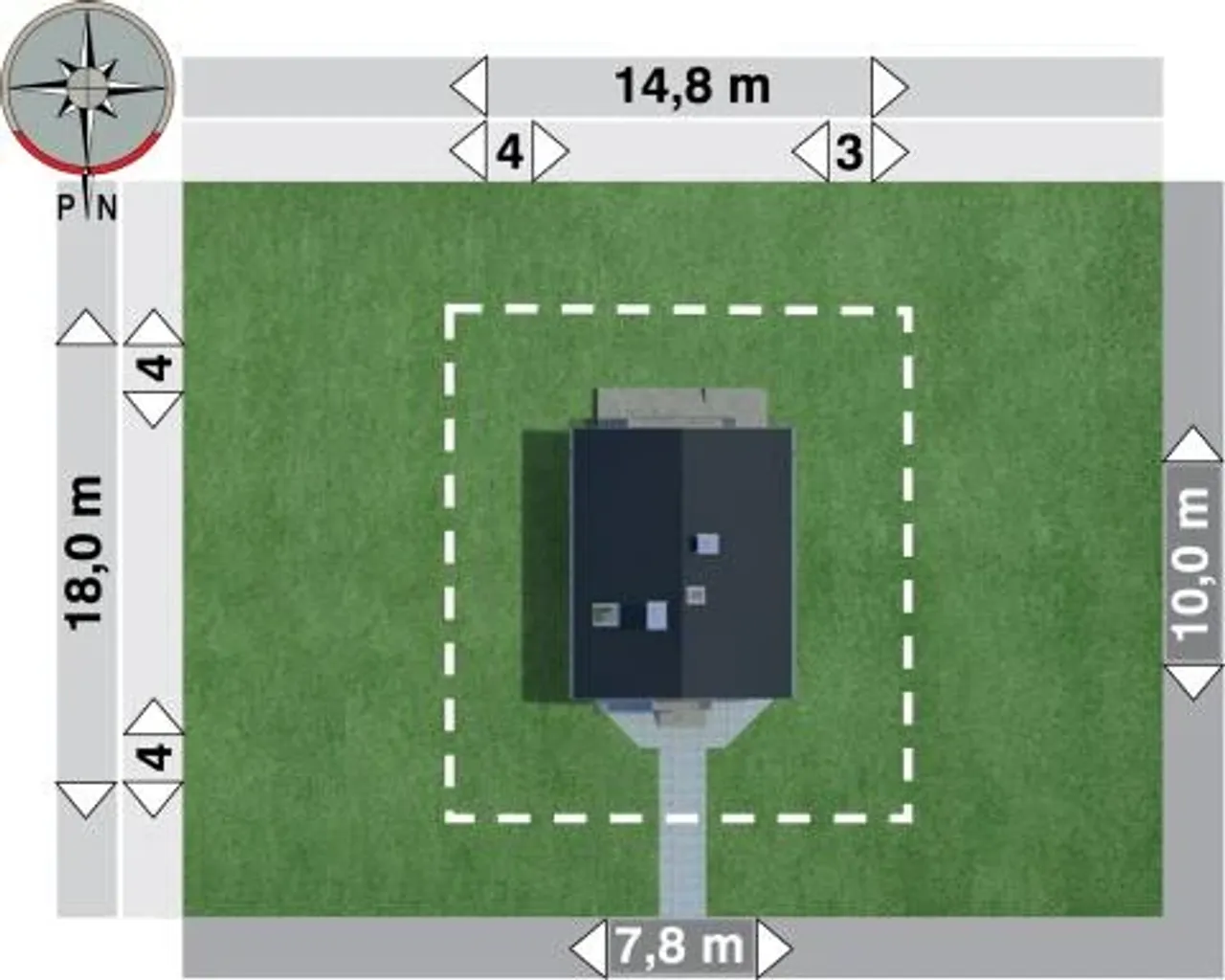

    Szerokość działki 14.8 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Długość budynku 10 m
    Piwnica z podpiwniczeniem
    Kubatura 668.9 m³
    Rodzaj dachu dwuspadowy
    Powierzchnia dachu 140.3 m²
    Długość działki 18 m
    Wysokość budynku 8.5 m
    Kalenica prostopadła do drogi
    Bryła budynku prosta bryła
    Liczba łazieniek 2
    Styl budynku tradycyjny
    Kominek kominek w projekcie
    Szerokość budynku 7.8 m
    Kotłownia duża kotłownia
    Kąt nachylenia dachu 45 °

    Nasze prawdziwe opinie z Google

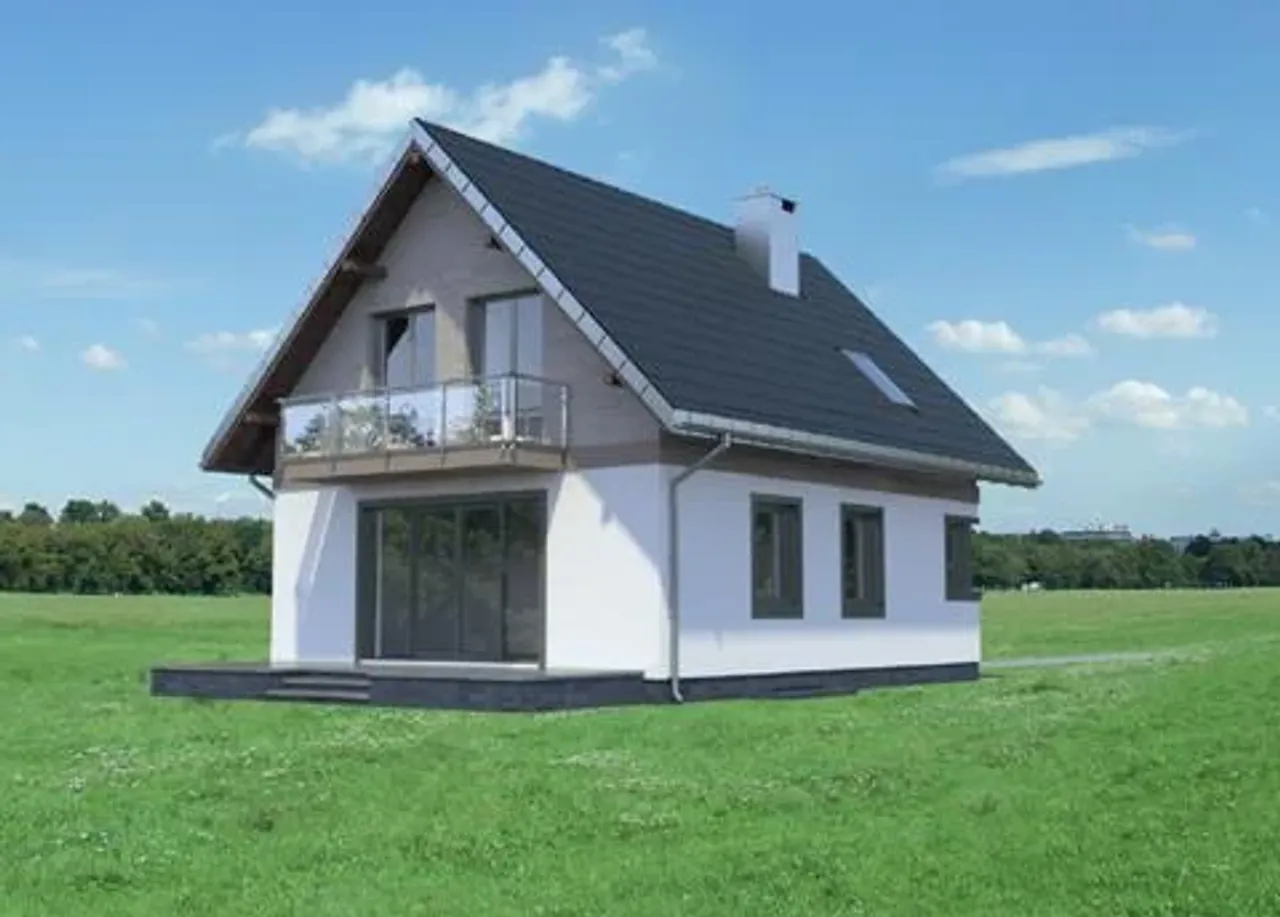

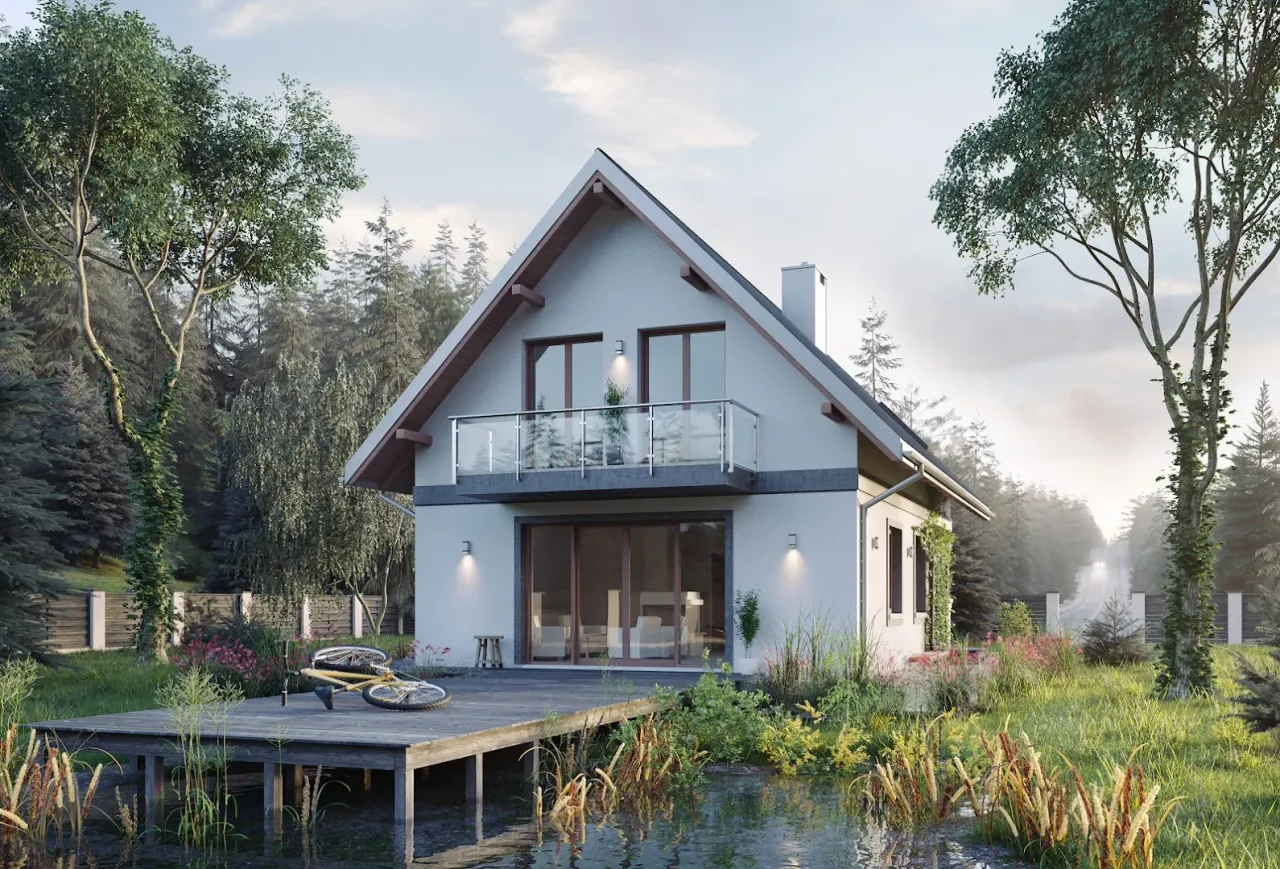

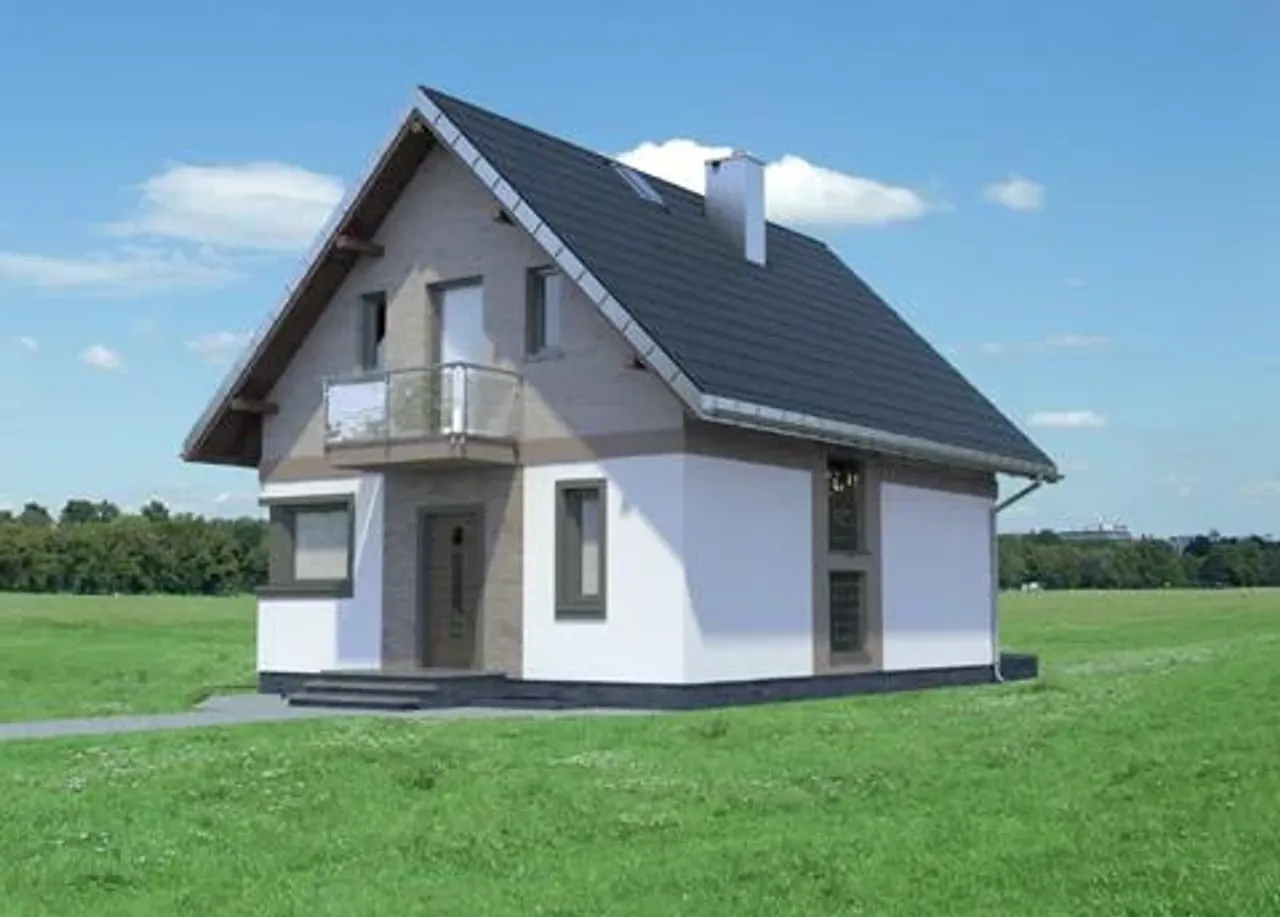

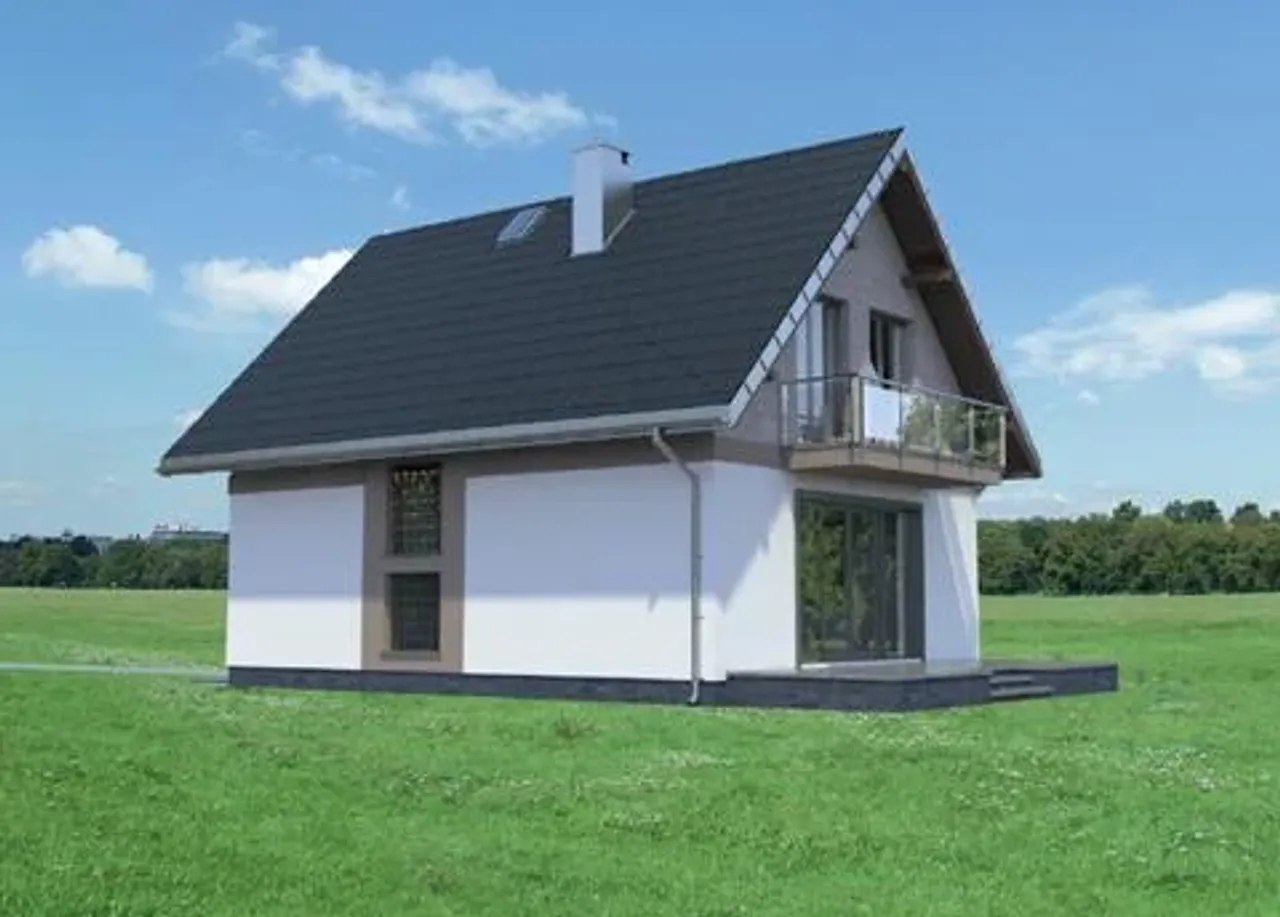

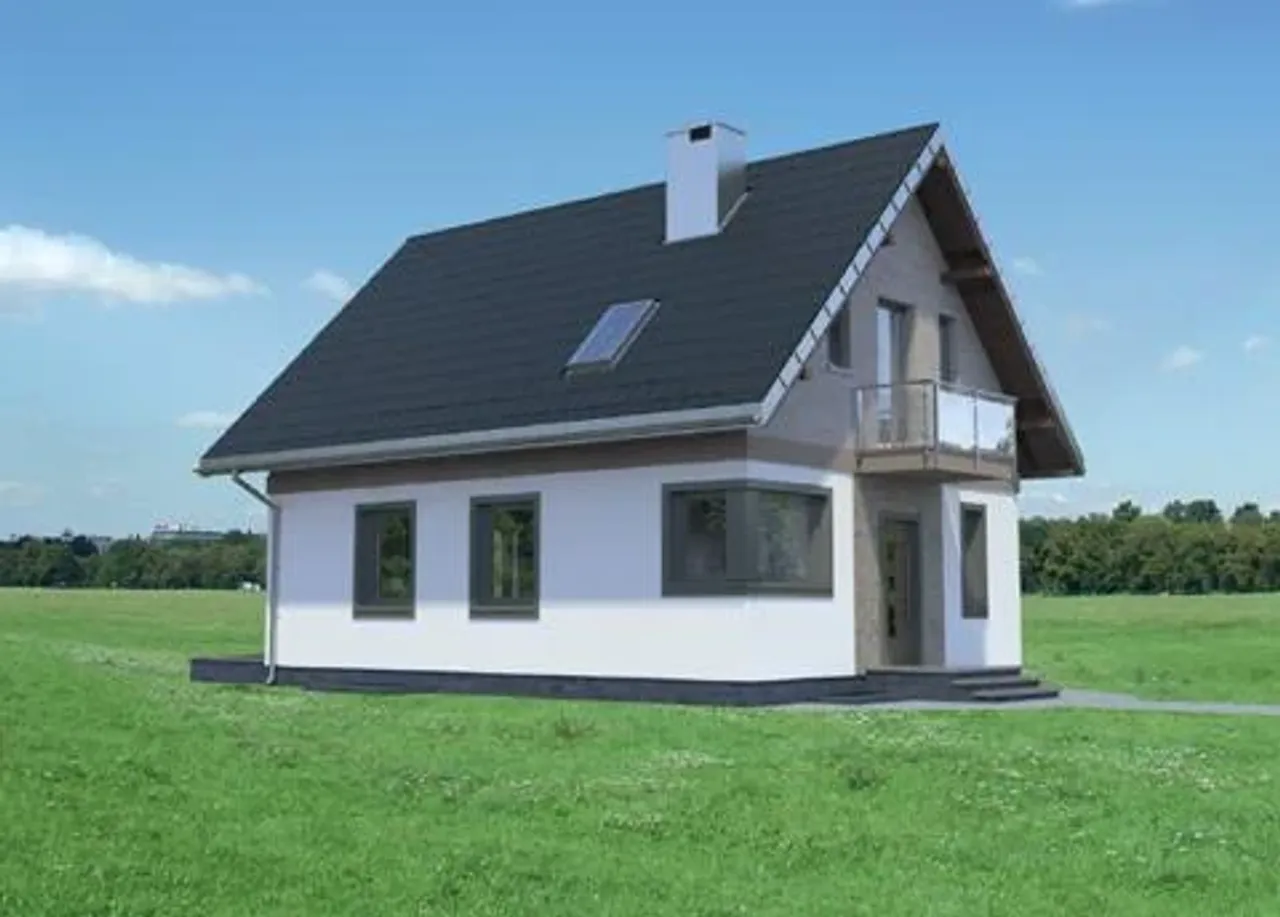

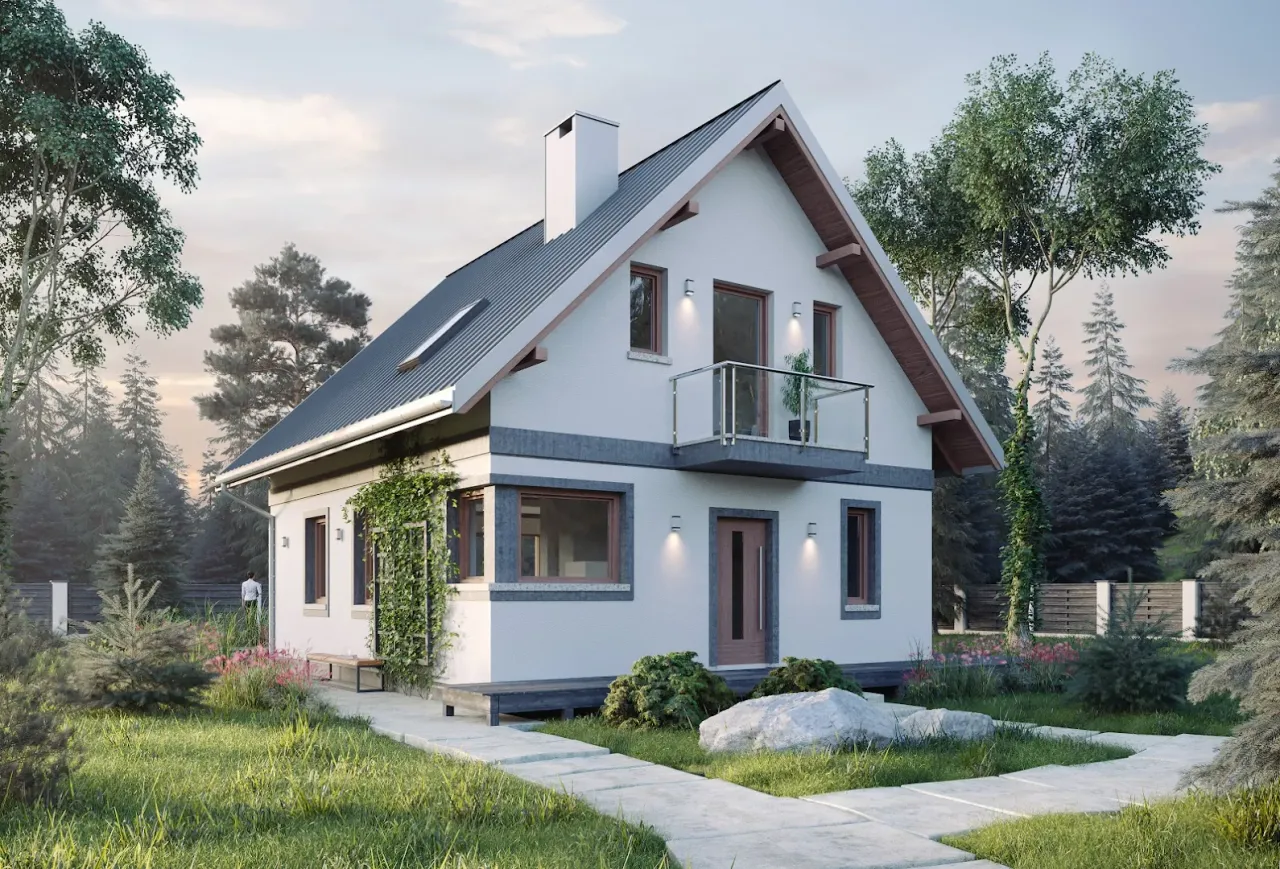

    Opis projektu domu Gawra (254)

    Przedstawiony projekt domu o nazwie Gawra 169-MC to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Gawra 169-MC po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie nie przewidziano miejsc garażowych zadaszonych. Można rozważyć garaż pod wiatą / wolnostojący. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 45 stopni nachylenia. Będzie to dom parterowy z użytkowym poddaszem, z podpiwniczeniem.Autor proponuje wykonanie budynku jako murowany.

    Technologia wykonania:

    • Technologia i konstrukcja: murowana – ceramika.
    • Ściany zewnętrzne: ekologiczny pustak ścienny HADYterm 25 P+W + docieplenie płyty styropianowe GOLD fasada firmy Termoorganika gr. 15 cm.
    • Ściany wewnętrzne: konstrukcyjne: ekologiczny pustak ścienny HADYterm 25 P+W, działowe: ekologiczny pustak ścienny HADYterm 11,5 P+W.
    • Strop: lekki strop panelowy Smart firmy KONBET.
    • Konstrukcja dachu: drewniana, jętkowa.
    • Rodzaj schodów: żelbetowe.
    • Typ ogrzewania: kocioł na gaz.
    • Układ funkcjonalny: Projektowany budynek jest wolno stojącym domem jednorodzinnym przeznaczonym dla 4-5 osób. W piwnicach znajduje się kotłownia i 2 pomieszczenia gospodarcze. Na parterze zlokalizowano sień, hol, kuchnię, jadalnię, pokój dzienny i łazienkę. Na poddaszu znajdują się 3 pokoje sypialne, łazienka i przedpokój.
    • Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
    • Elewacja: tynki firmy SICHER BAUTECHNIK, częściowo okładzina z deskowania poziomego.

    Dodatki do projektu Gawra (254)

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Gawra (254)

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
