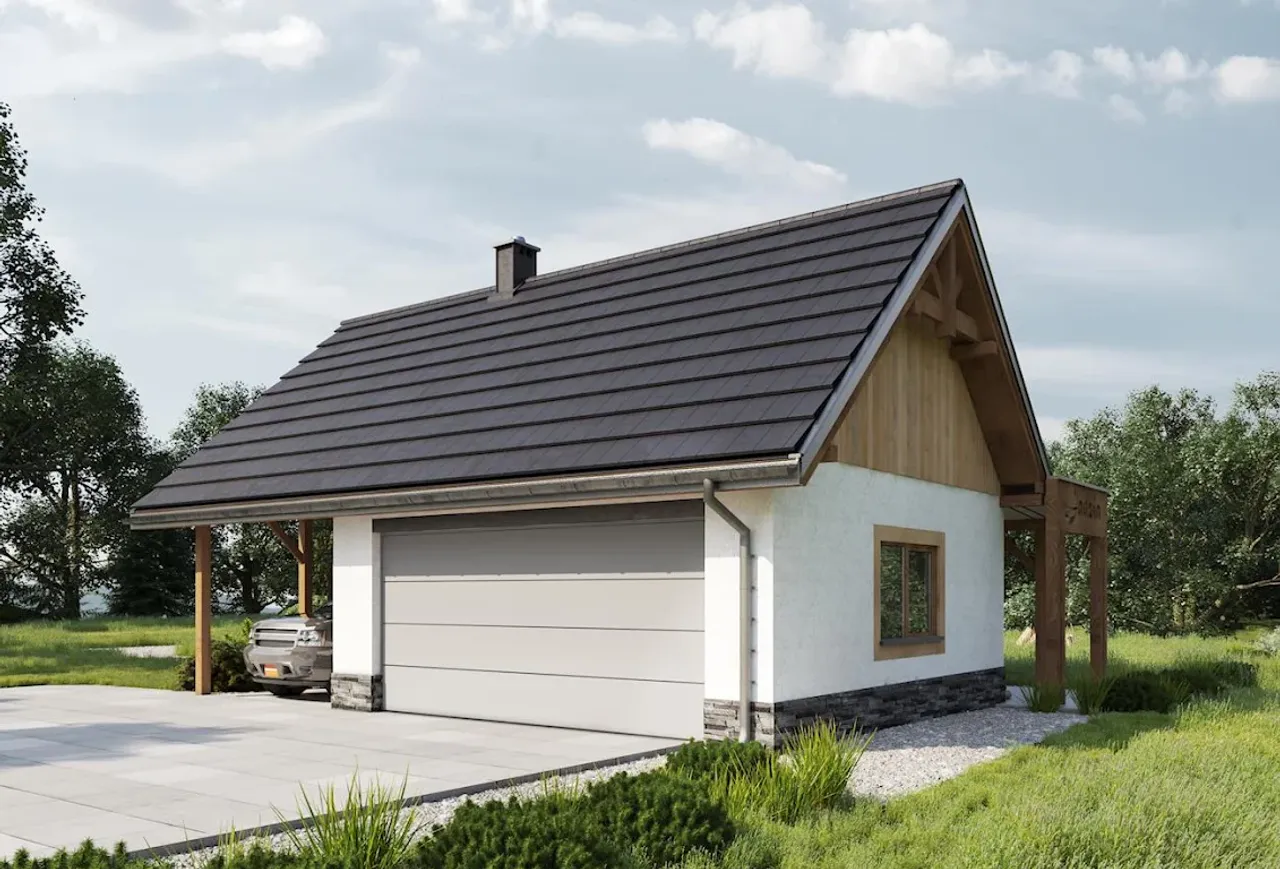

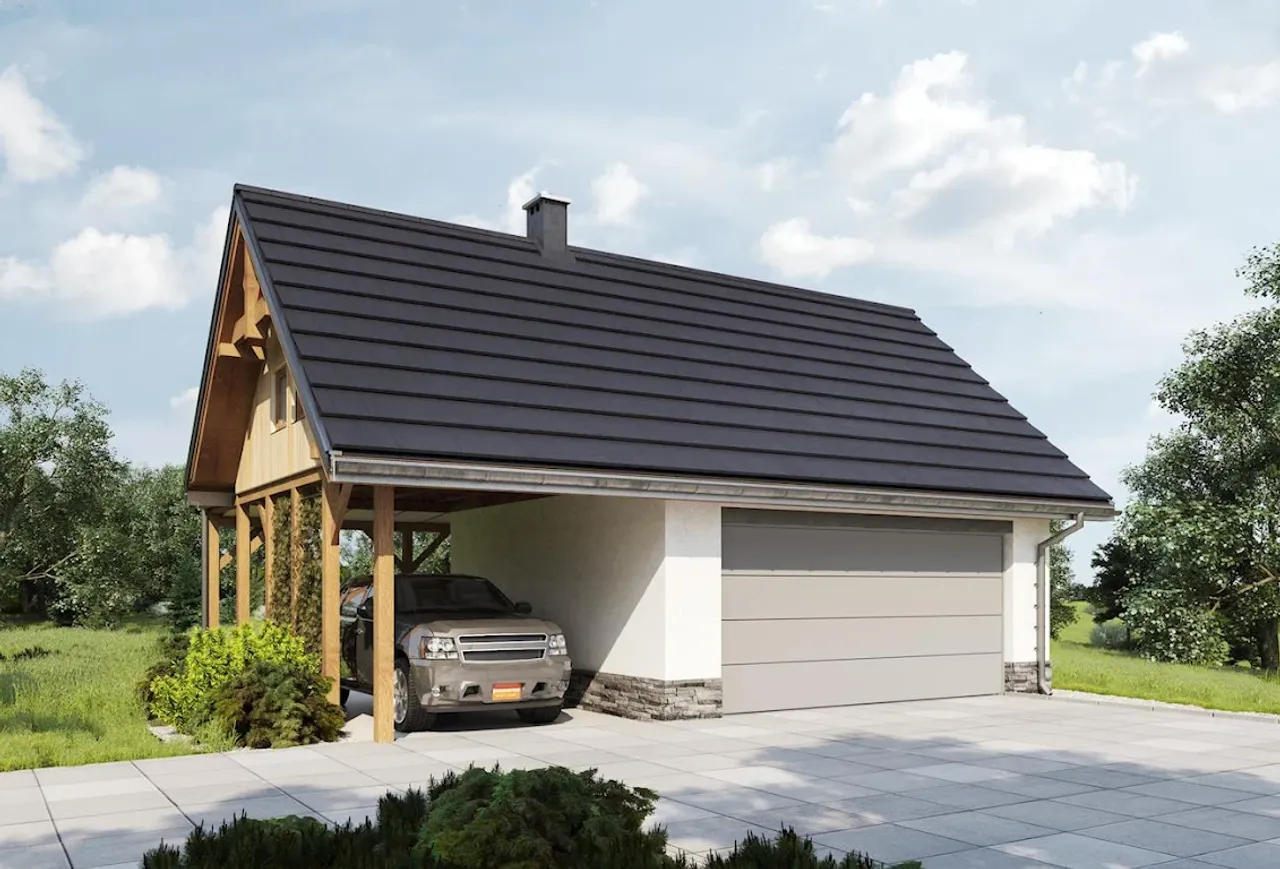

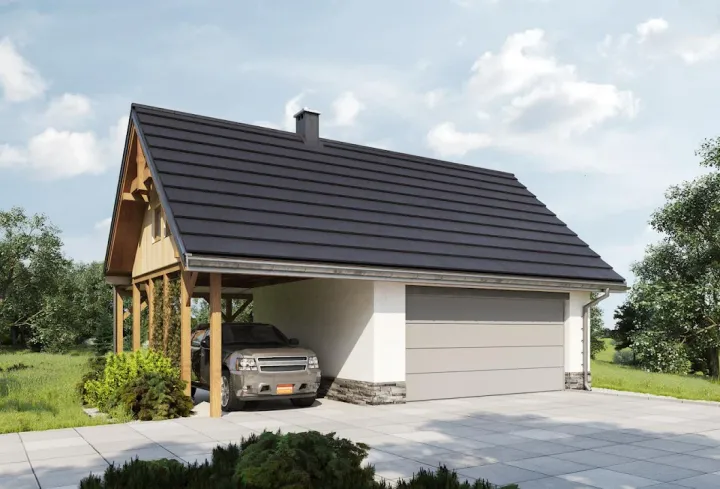

    Gotowy projekt budynku Garaż 36 (1672)

    690 2026-07-26
    Pełny projekt opracowany przez członków Izby Architektów RP 3 egzemplarze → więcej
    Dostawa:
    0 zł
    Wysyłka:
    2-7 dni
    Zwrot i wymiana:
    zakup bez ryzyka
    +48 22 299 20 00 (pn-nd 9.30 do 19.30)

    Porozmawiaj bezpośrednio z właścicielami Planz.pl. Od 15 lat pomagamy dobrać projekty pod kątem działki, zmian i kosztów budowy.

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Opinie Google: 5,0 ★★★★★ 79 opinii

    Rzuty gotowego projektu budynku Garaż 36 (1672)

    Garaż 36 (1672) Rzut 1
    1. Garaż 37,00 m2
    Garaż 36 (1672) Rzut 2
    +48 22 299 20 00(pn-nd 9.30 do 19.30)Porozmawiaj bezpośrednio z właścicielami Planz.pl. Od 15 lat pomagamy dobrać projekty pod kątem działki, zmian i kosztów budowy.

    Parametry Techniczne gotowego projektu domu Garaż 36 (1672)

    Pow. użytkowa 37 m²
    Powierzchnia zabudowy 63.9 m²
    Kondygnacje parterowy
    Garaż 2 stanowiska
    Technologia szkielet/drewniany
    Obiekt inny
    Kąt nachylenia dachu drugiego 5
    Kąt nachylenia dachu 42 °
    Szerokość budynku 9.8 m
    Obiekt inny (szczegóły) garaże
    Długość budynku 8.7 m
    Kubatura 365.1 m³
    Wysokość budynku 6.2 m
    Kalenica równoległa do drogi

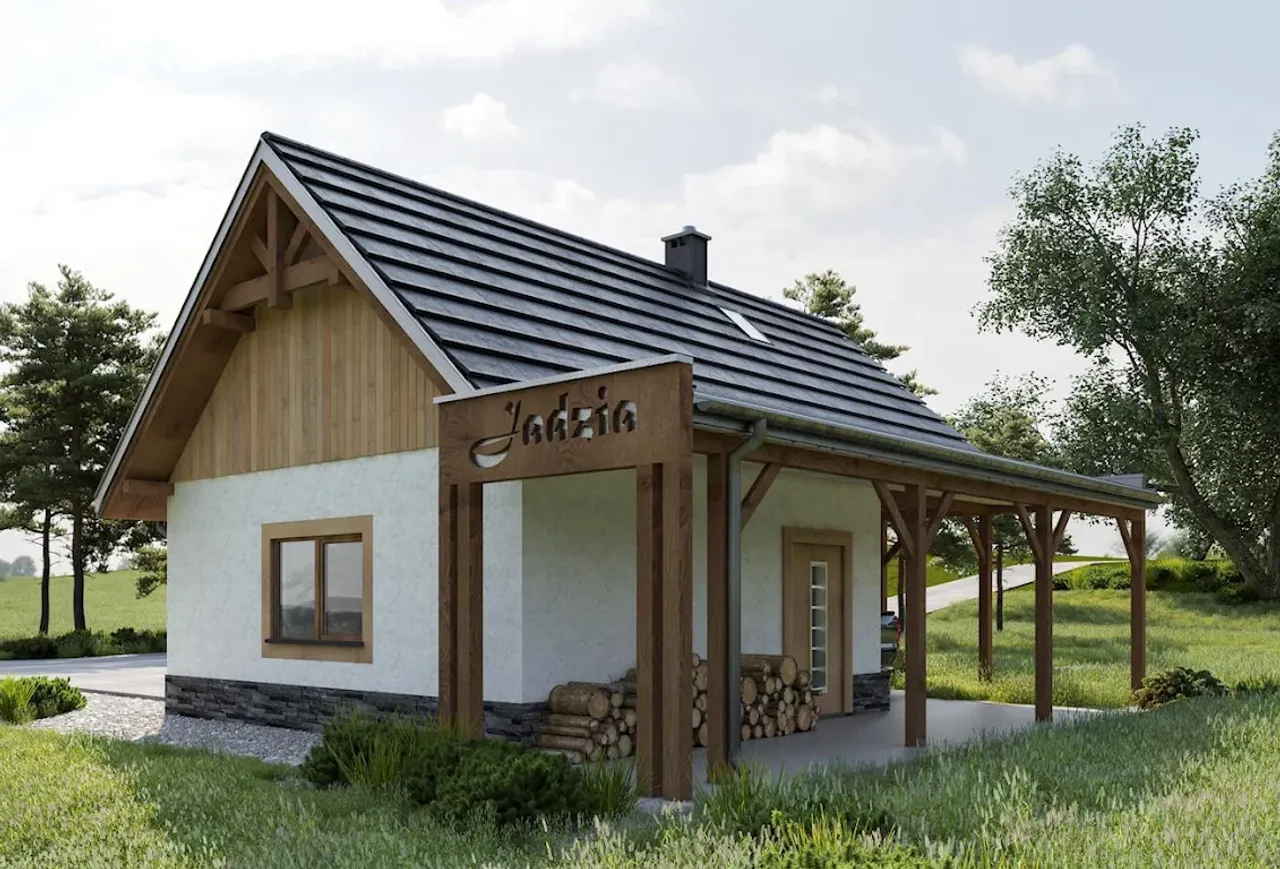

    Przestrzeń z drewutnią, z wiatą/altaną
    Rodzaj dachu dwuspadowy
    Koszty budowy tylko z kosztorysem, 100-150 tys.
    +48 22 299 20 00(pn-nd 9.30 do 19.30)Porozmawiaj bezpośrednio z właścicielami Planz.pl. Od 15 lat pomagamy dobrać projekty pod kątem działki, zmian i kosztów budowy.
    Zmiany w projekcie

    Chcesz zmienić projekt Garaż 36 (1672)?

    Sprawdzimy, jakie modyfikacje są możliwe, które mają sens i czy nie podniosą niepotrzebnie kosztów budowy.

    Możemy sprawdzić:

    • czy zmiany da się wykonać technicznie i czy wpływają na konstrukcję, układ domu lub zgodność z przepisami.
    • które poprawki warto zrobić żeby projekt lepiej pasował do Twoich potrzeb bez zbędnych kosztów.
    • co lepiej zostawić bez zmian żeby nie komplikować adaptacji i budowy.

    Opis projektu domu Garaż 36 (1672)

    Analiza działki

    Dopasowanie projektu Garaż 36 (1672) do działki

    Nie masz pewności, czy wybrany projekt pasuje do Twojej działki? Sprawdzimy to i podpowiemy, co wybrać.

    Dowiesz się:

    • czy ten konkretny projekt zmieści się na działce i czy jego parametry nie kolidują z MPZP lub WZ.
    • czy lepszy będzie inny projekt jeśli wybrany dom okaże się za szeroki, zbyt duży albo niezgodny z warunkami.
    • jakie projekty realnie pasują do Twojej działki żeby nie tracić czasu na domy, których i tak nie da się dobrze usytuować.

    Technologia wykonania:

    • Technologia i konstrukcja: szkielet drewniany.
    • Ściany zewnętrzne: szkielet drewniany gr. 22cm – zasadnicza konstrukcja gr.15,0 cm ocieplona/wypełniona wełną mineralną, obłożona od wewnątrz - płytą OSB gr. 1,5cm i płytą GK gr 1,5 cm, od zewnątrz – płytą np. STEICO protect.
    • Strop: drewniany, belkowy.
    • Konstrukcja dachu: krokwiowa.
    • Pokrycie dachu: blacha dachówkowa.
    • Elewacja: tynk cienkowarstwowy na siatce. Fragmenty ścian obłożone okładziną drewnianą.

    Nasze prawdziwe opinie z Google

    Opinia Monika U.
    Monika U. Google Opinia z Google
    ★★★★★
    2 miesiące temu

    Bardzo dobra i szybka obsługa klienta. Otrzymałam konkretne doradztwo przy wyborze projektu, co bardzo ułatwiło podjęcie decyzji. Polecam każdemu, kto zastanawia się nad zakupem projektu domu.

    Opinia Krysia H.
    Krysia H. Google Opinia z Google
    ★★★★★
    miesiąc temu

    Bardzo miła i konkretna obsługa. Osoba, z którą rozmawiałam, była zawsze dostępna i odpowiadała na wszystkie pytania. Projekt i dodatki dotarły szybko i zgodnie z opisem.

    Opinia Izabelka125
    Izabelka125 Google Opinia z Google
    ★★★★★
    3 tygodnie temu

    Szybka wysyłka i bezproblemowy kontakt z konsultantem. Wszystko dokładnie tak, jak w ofercie. Zamówienie zrealizowane sprawnie.

    Projekty domów - Planz.pl
    5,0 ★★★★★ 79 opinii i
    Zobacz więcej opinii w Google

    Dodatki do projektu Garaż 36 (1672)

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna (0 zł)

    +48 22 299 20 00(pn-nd 9.30 do 19.30)Porozmawiaj bezpośrednio z właścicielami Planz.pl. Od 15 lat pomagamy dobrać projekty pod kątem działki, zmian i kosztów budowy.
    Wycena budowy

    Kto wybuduje dom według projektu Garaż 36 (1672)?

    Zleć wycenę budowy tego projektu. Sprawdź koszt budowy wybranego domu ze sprawdzoną firmą wykonawczą.

    Zakres wyceny może obejmować:

    • Prace ziemne i fundamenty
    • Konstrukcję, strop oraz dach
    • Stolarkę okienną i drzwiową
    • Instalacje
    • Prace w standardzie deweloperskim
