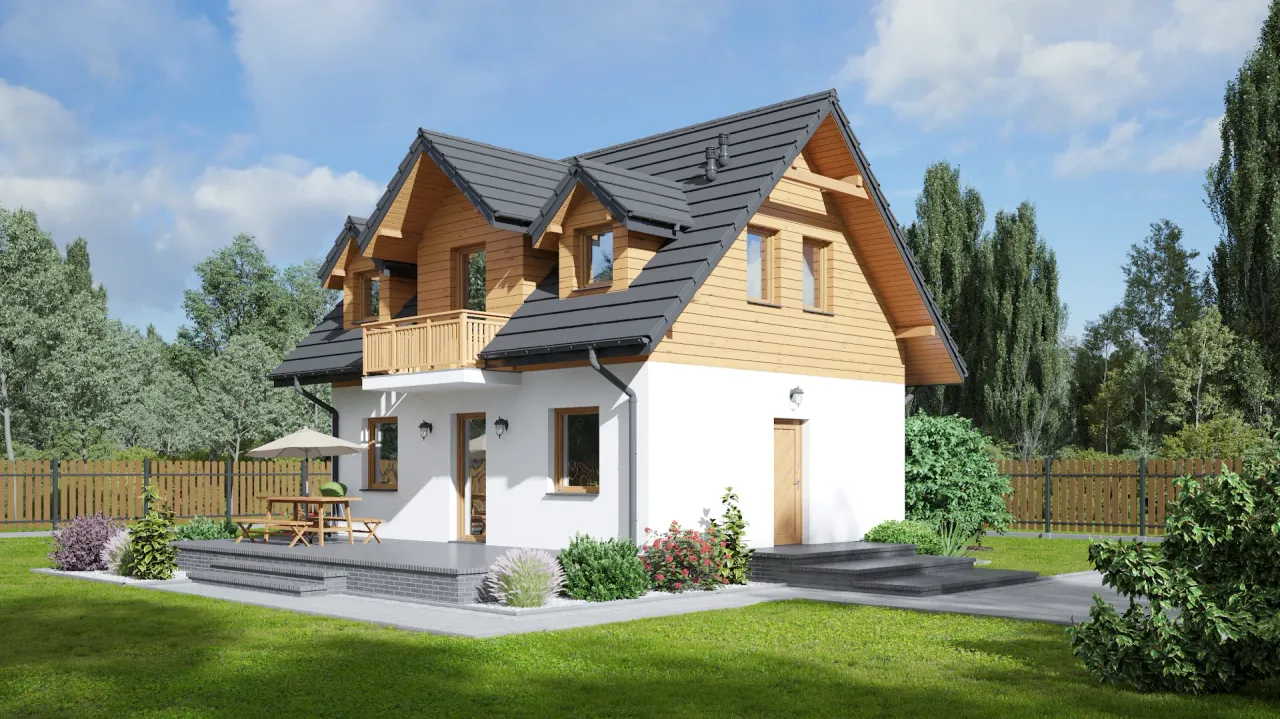

Gotowy projekt domu Gaik 45m

ID: 23193
3499 2025-04-08
TANIEJ 500 zł do 04.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
3499 zł
(3999 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 3499 zł
3499 2025-04-08
  • Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.


Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych
- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Gaik 45m

Gaik 45m
1. Wiatrołap 5,53 m²
2. łazienka 4,88 m²
3. Salon 28,95 m²
4. Kuchnia 7,75 m²
Gaik 45m
1. Komunikacja 2,32 (2,32) m²
2. łazienka 5,71 (8,28) m²
3. Pokój 7,98 (9,35) m²
4. Pokój 12,38 (13,87) m²
5. Pokój 6,08 (7,95) m²
Gaik 45m
Gaik 45m

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Gaik 45m

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Gaik 45m

Parametry Techniczne gotowego projektu domu Gaik 45m

Pow. użytkowa 81.58 m²
Ilość pokoi 4
Powierzchnia zabudowy 60.9 m²
Kondygnacje parterowy+poddasze
Garaż bez garażu
Technologia murowany
Szerokość działki 16.7 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Liczba łazieniek 2
Bryła budynku prosta bryła
Kominek kominek w projekcie
Strop żelbetowy
Szerokość budynku 8.7 m
Styl budynku nowoczesny
Taras z tarasem
Kąt nachylenia dachu 45 °
Kalenica równoległa do drogi
Długość budynku 7 m
Piwnica bez podpiwniczenia
Funkcje dodatkowe z lukarnami
Kubatura 320 m³
Powierzchnia dachu 131 m²
Rodzaj dachu dwuspadowy
Długość działki 15 m
Ogrzewanie gaz
Wysokość budynku 8.21 m
Koszty budowy tylko z kosztorysem, 150-200 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Gaik 45m

Strop: płyta żelbetowa.; Pokrycie dachu: dachówka ceramiczna.; Ściany zewnętrzne: pustaki ceramiczne + styropian.; Ściany wewnętrzne: pustaki ceramiczne.; Typ ogrzewania: kocioł gazowy.; Instalacje dodatkowe: instalacja solarna.; Wysokość ścianki kolankowej: 1.31 m.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Gaik 45m

Stan surowy zamknięty 114500 zł
powierzchnia
Stan deweloperski 180500 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
