Gotowy projekt domu Gabriel PS (ID: 7604)

106.08 m²

parterowy

1 stanowisko

murowany

3700 2025-11-29

Gabriel PS - 106.08m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

3700 zł

(4000 zł brutto)

TANIEJ 300 zł

Najniższa cena z 30 dni przed obniżką: 3800 zł

3700 2025-11-29

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

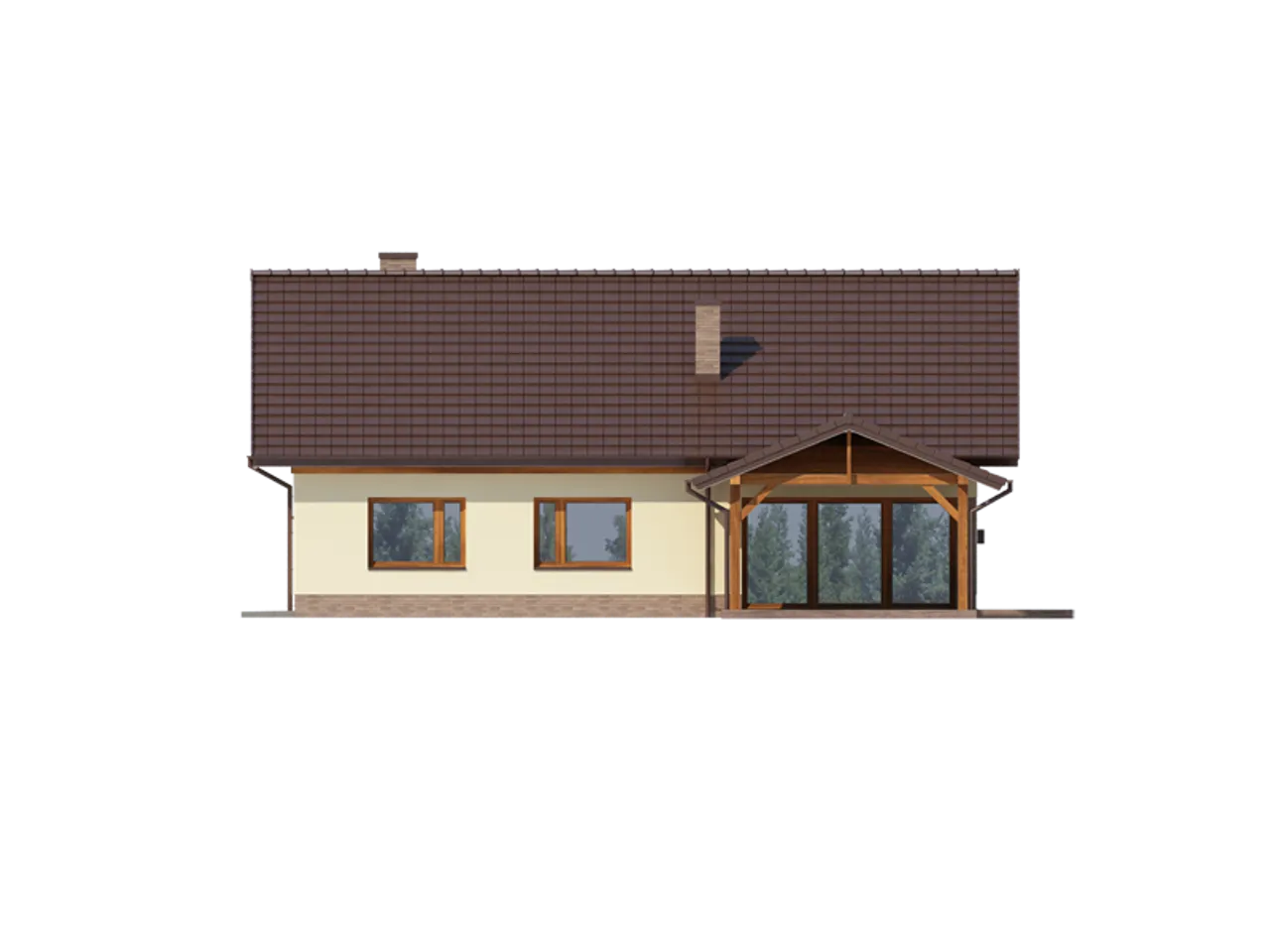

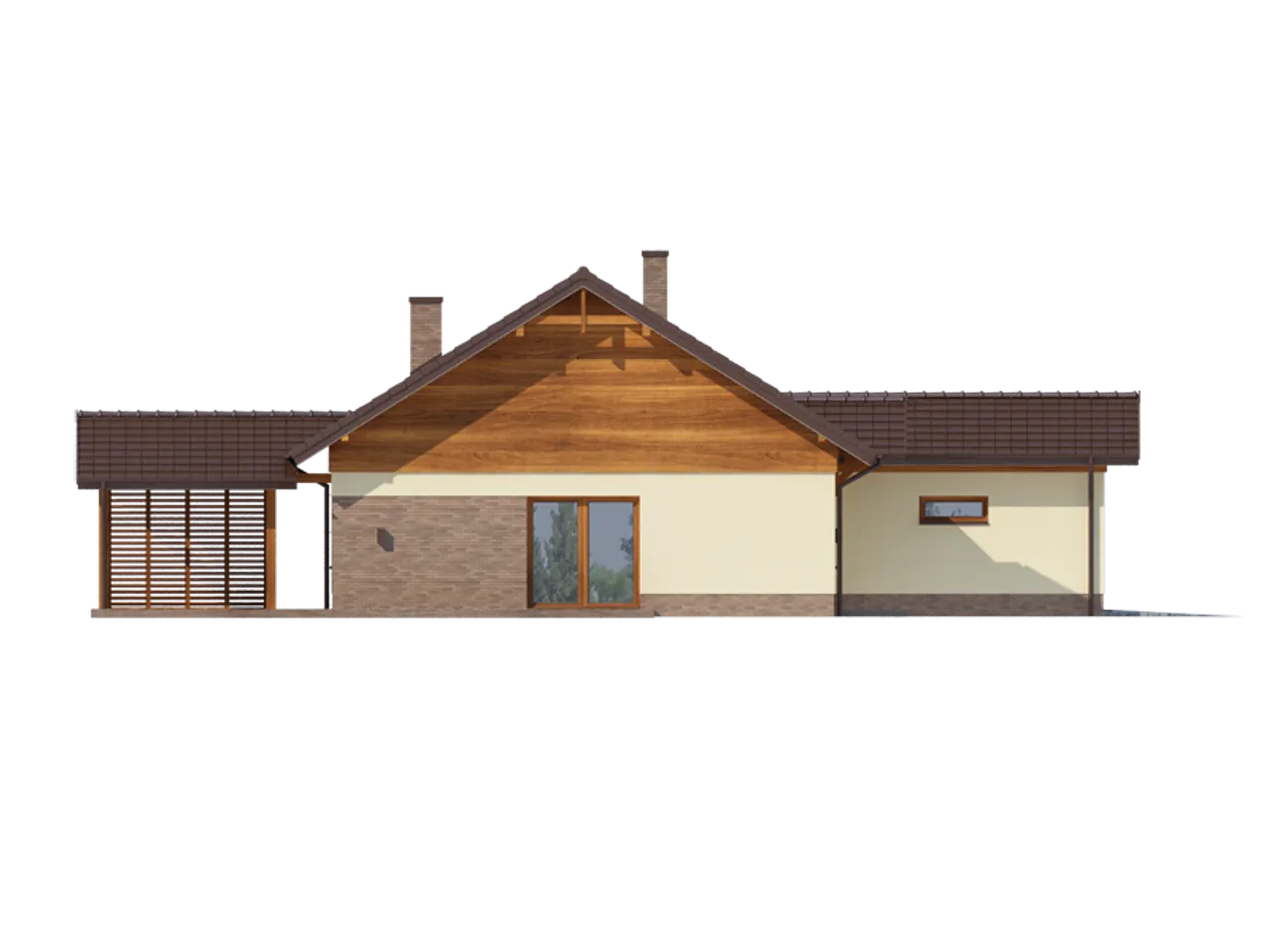

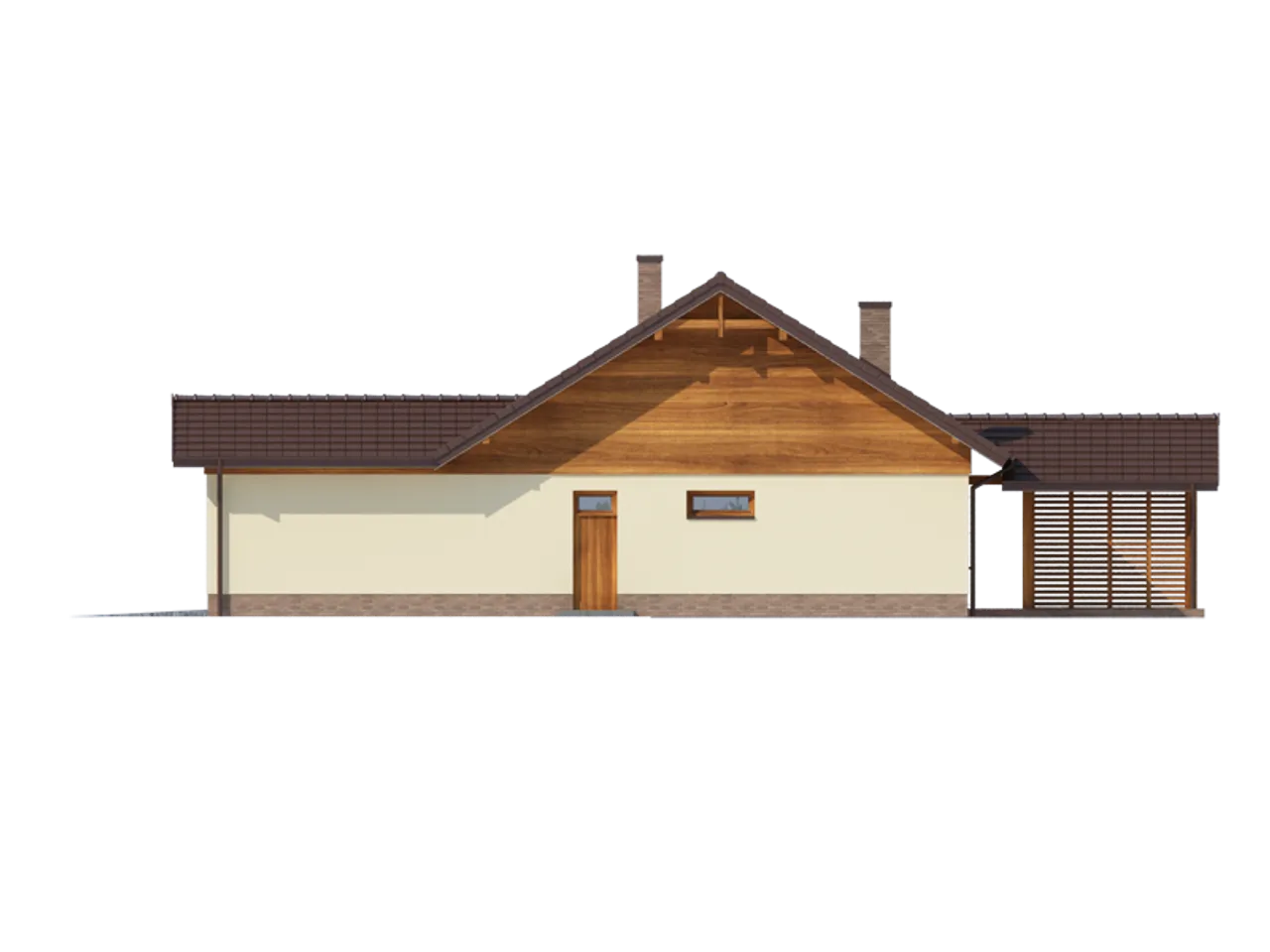

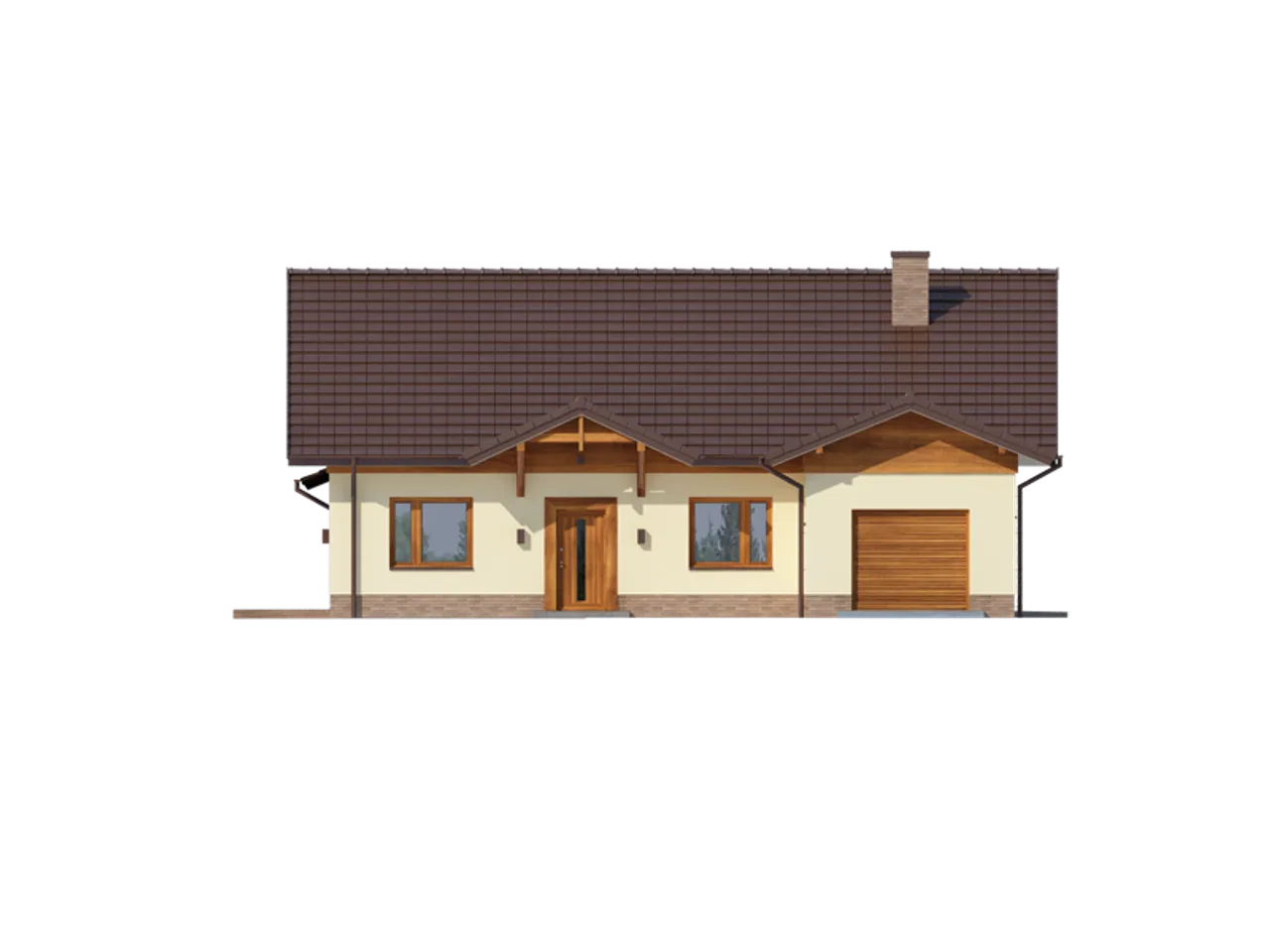

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

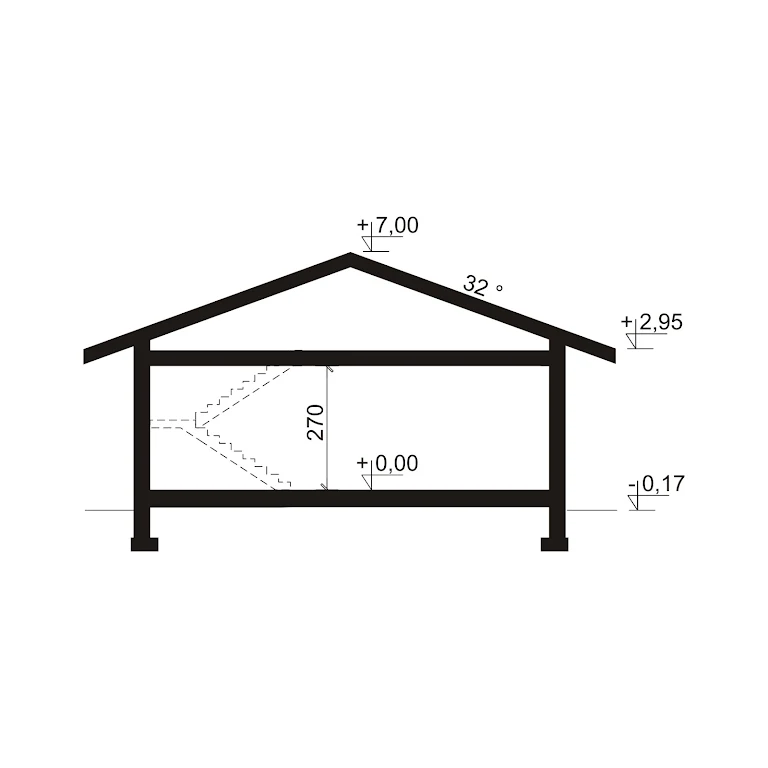

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

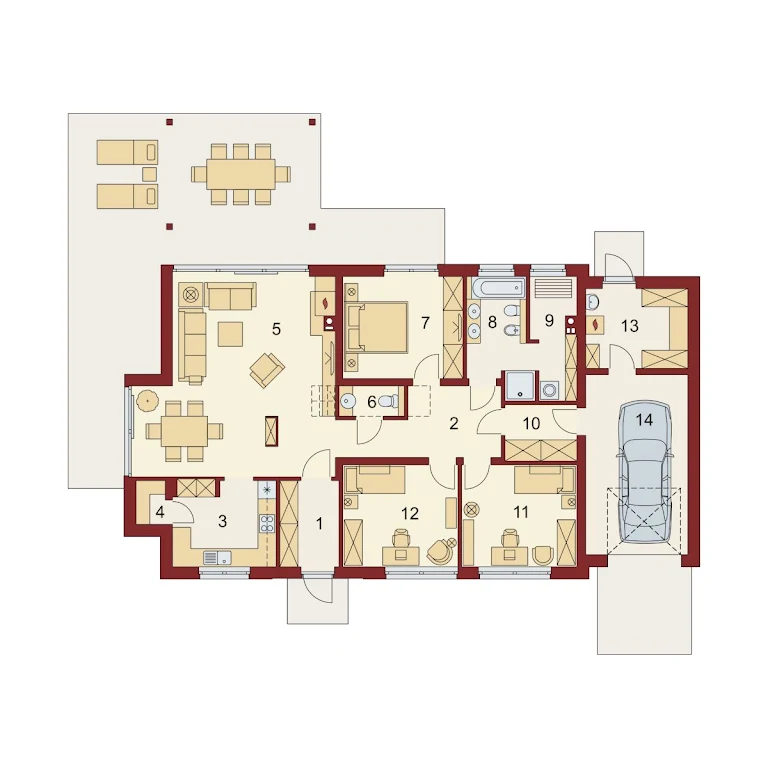

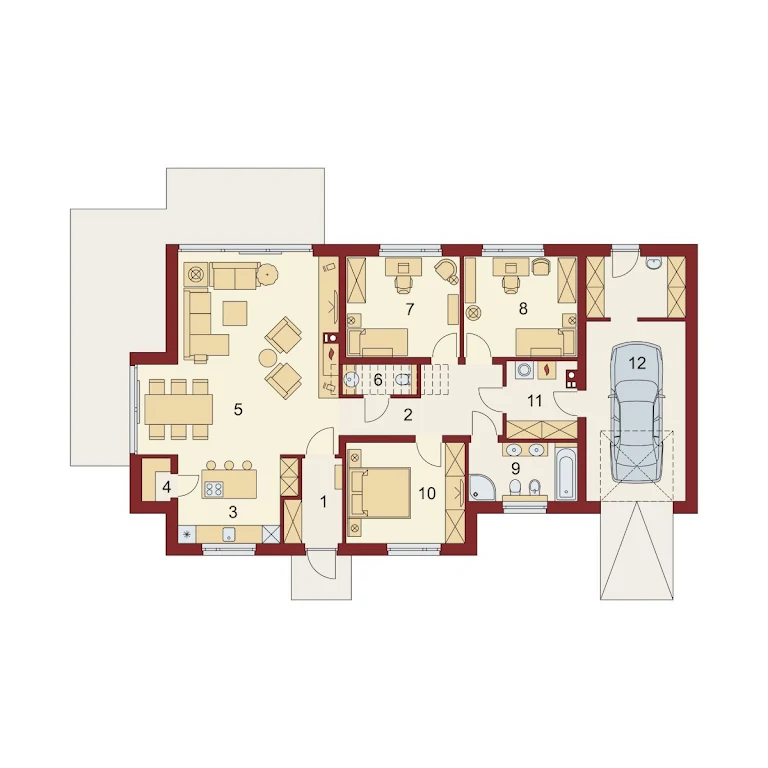

Rzuty gotowego projektu domu Gabriel PS

1. Wiatrołap	4,66 m²
2. Hall	9,67 m²
3. Kuchnia	8,92 m²
4. Spiżarnia	1,20 m²
5. Salon z jadalnią	34,89 m²
6. Wc	2,41 m²
7. Pokój	12,58 m²
8. Pokój	12,58 m²
9. łazienka	6,04 m²
10. Pokój	13,13 m²
11. Pom.gosp.*	9,81 m²
12. Garaż*	20,14 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Gabriel PS

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Gabriel PS

Parametry Techniczne gotowego projektu domu Gabriel PS

Pow. użytkowa 106.08 m²

Powierzchnia zabudowy 195.73 m²

Kondygnacje parterowy

Garaż 1 stanowisko

Technologia murowany

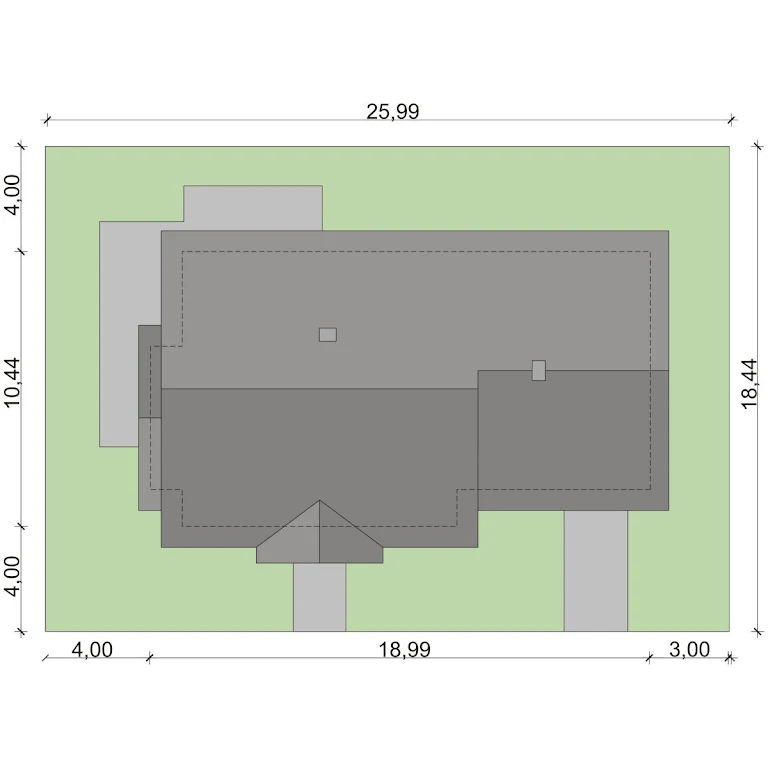

Szerokość działki 22.11 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 379.51 m³

Powierzchnia dachu 287.5 m²

Rodzaj garażu z przodu

Długość działki 27.69 m

Ogrzewanie gaz, paliwo stałe

Wysokość budynku 7.17 m

Rodzaj dachu dwuspadowy

Ep 67

Przechowywanie w kuchni spiżarnia

Bryła budynku plan litery L

Szerokość budynku 14.11 m

Styl budynku tradycyjny

Kominek kominek w projekcie

Kąt nachylenia dachu 32 °

Długość budynku 20.69 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 106.08 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Piwnica bez podpiwniczenia

Kubatura 379.51 m³

Rodzaj garażu z przodu

Ogrzewanie gaz, paliwo stałe

Rodzaj dachu dwuspadowy

Przechowywanie w kuchni spiżarnia

Szerokość budynku 14.11 m

Kominek kominek w projekcie

Długość budynku 20.69 m

Powierzchnia zabudowy 195.73 m²

Garaż 1 stanowisko

Szerokość działki 22.11 m

Typ domu jednorodzinny całoroczny

Kalenica równoległa do drogi

Powierzchnia dachu 287.5 m²

Długość działki 27.69 m

Wysokość budynku 7.17 m

Ep 67

Bryła budynku plan litery L

Styl budynku tradycyjny

Kąt nachylenia dachu 32 °

Koszty budowy tylko z kosztorysem, 250-300 tys.

Energia i ogrzewanie gotowego projektu domu Gabriel PS

Źródło ogrzewania:

gaz

paliwo stałe

otrzymasz wszystkie rozwiązania, wybierasz przy adaptacji

Możliwość dokupienia dodatku zmieniającego źródło ciepła:

- Powietrzna pompa ciepła

- Gruntowa pompa ciepła

Dodatek dostępny w formularzu zamówienia

Wentylacja: Grawitacyjna

Do projektu dostaniesz BONUS:

Ogrzewanie kominkowe z płaszczem wodnym

Parametry energetyczne:

Ep: 67 kWh/(m²rok)

Nasze prawdziwe opinie z Google

Opis projektu domu Gabriel PS

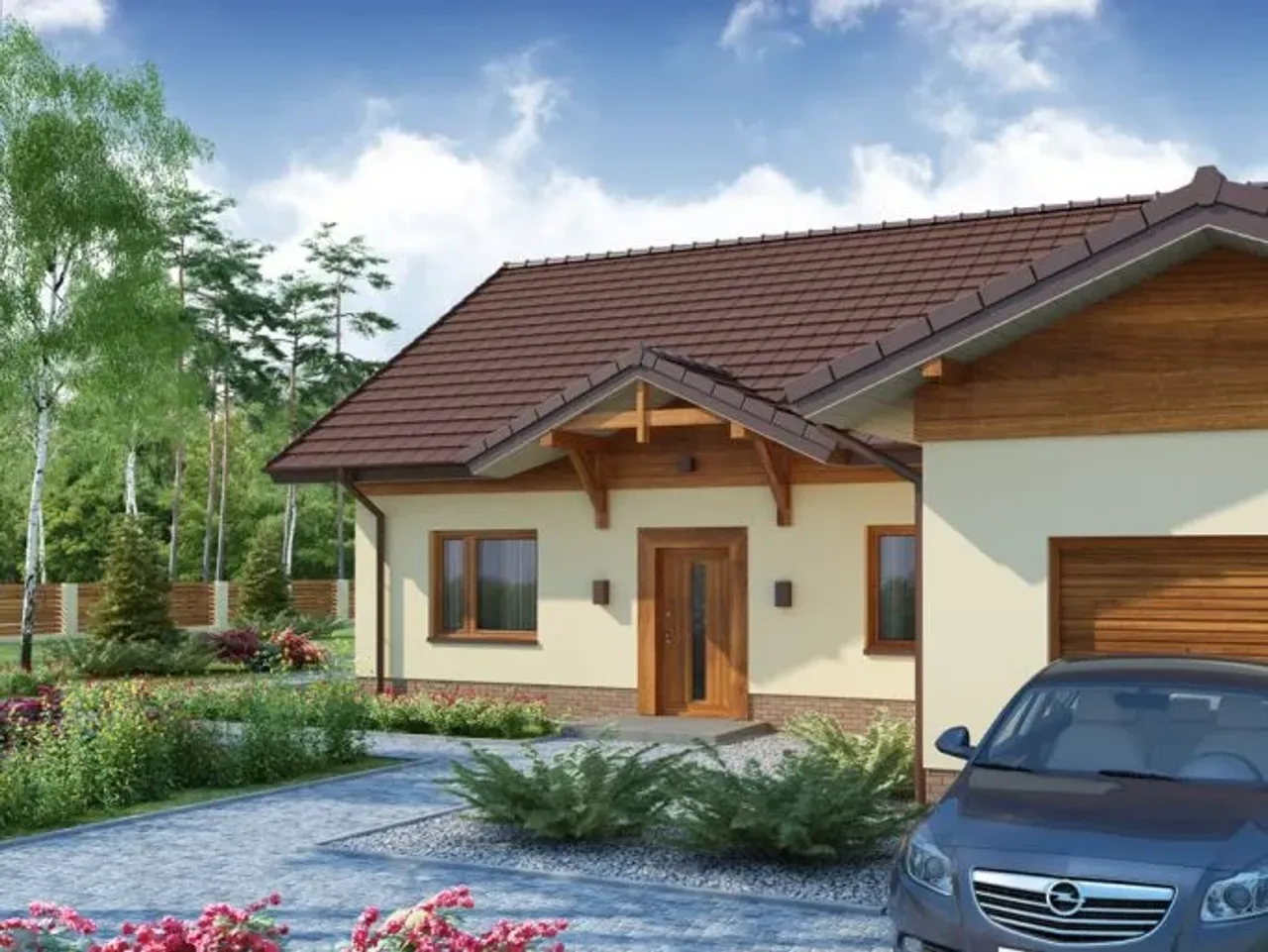

Projekt domu Gabriel PS to parterowy dom pokryty dachem dwuspadowym, budynek dzięki swoim gabarytom idealnie nadaje się na węższe działki. Od strony frontowej znajduje się zadaszone wejście do domu oraz wjazd do garażu jednostanowiskowego. W projekcie domu Gabriel PS wewnątrz budynku znajdują się dobrze doświetlony salon oraz jadalnia, z którego możemy dostać się bezpośrednio na zadaszony taras.
