Gotowy projekt domu Fiołek (ID: 26517)

68.5 m²

parterowy

bez garażu

murowany

3540 2025-11-24

Fiołek - 68.5m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

3540 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

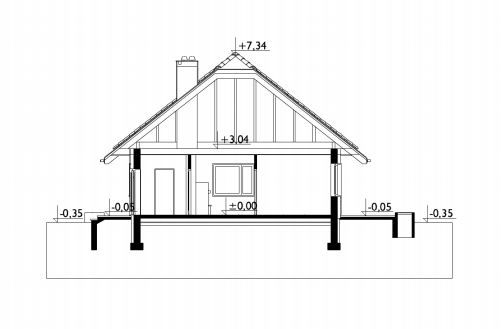

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

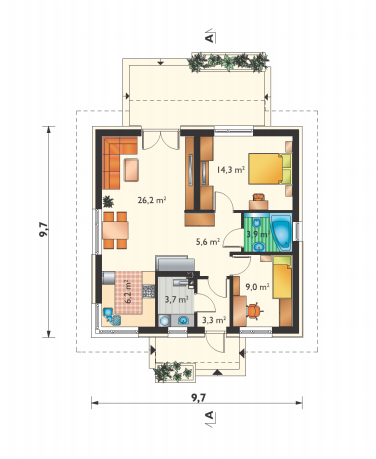

Rzuty gotowego projektu domu Fiołek

1. Pokój dzienny	26,20 m²
2. Sypialnia	14,30 m²
3. Pokój	9,00 m²
4. Kuchnia	6,20 m²
5. Hol	5,60 m²
6. łazienka	3,90 m²
7. Sień	3,30 m²
8. Kotłownia	3,70 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Fiołek

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Fiołek

Parametry Techniczne gotowego projektu domu Fiołek

Pow. użytkowa 68.5 m²

Ilość pokoi 3

Powierzchnia zabudowy 93.3 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

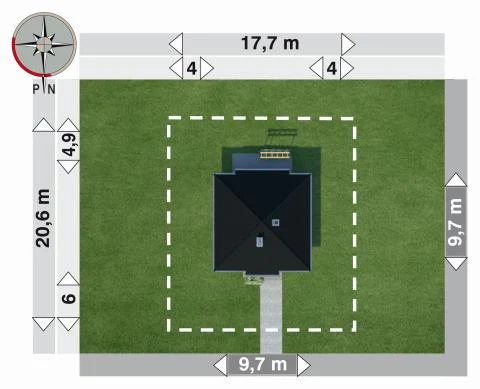

Szerokość działki 17.7 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kubatura 474.4 m³

Wysokość budynku 7.7 m

Długość działki 20.6 m

Bryła budynku prosta bryła

Strop drewniany

Styl budynku nowoczesny

Kalenica bez znaczenia

Liczba łazieniek 1

Kąt nachylenia dachu 38 °

Szerokość budynku 9.7 m

Kominek kominek w projekcie

Długość budynku 9.7 m

Rodzaj dachu wielospadowy

Piwnica bez podpiwniczenia

Koszty budowy tylko z kosztorysem, 150-200 tys.

Pow. użytkowa 68.5 m²

Powierzchnia zabudowy 93.3 m²

Garaż bez garażu

Szerokość działki 17.7 m

Typ domu jednorodzinny całoroczny

Wysokość budynku 7.7 m

Bryła budynku prosta bryła

Styl budynku nowoczesny

Liczba łazieniek 1

Szerokość budynku 9.7 m

Długość budynku 9.7 m

Piwnica bez podpiwniczenia

Ilość pokoi 3

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Kubatura 474.4 m³

Długość działki 20.6 m

Strop drewniany

Kalenica bez znaczenia

Kąt nachylenia dachu 38 °

Kominek kominek w projekcie

Rodzaj dachu wielospadowy

Koszty budowy tylko z kosztorysem, 150-200 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Fiołek

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: bloczki SOLBET Optimal gr. 30 cm + docieplenie płyty styropianowe GOLD fasada gr. 15 cm firmy Termoo rganika.
Ściany wewnętrzne: konstrukcyjne: bloczki SOLBET Optimal gr. 24 cm, działowe: bloczki SOLBET Optimal gr. 12 cm
Strop: drewniany.
Konstrukcja dachu: drewniana, krokwiowa (alternatywnie prefabrykowane wiązary dachowe).
Rodzaj schodów: brak.
Typ ogrzewania: kocioł na gaz.
Wykończenie: Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
Elewacja: tynki firmy SICHER BAUTECHNIK, częściowo okładzina z deskowania poziomego oraz płytek elewacyjnych firmy KLINKIER Przysłucha.
