Gotowy projekt domu Emilia Duo (ID: 25096)

104.7 m²

parterowy+poddasze

1 stanowisko

murowany

3790 2025-11-24

Emilia Duo - 104.7m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

3790 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

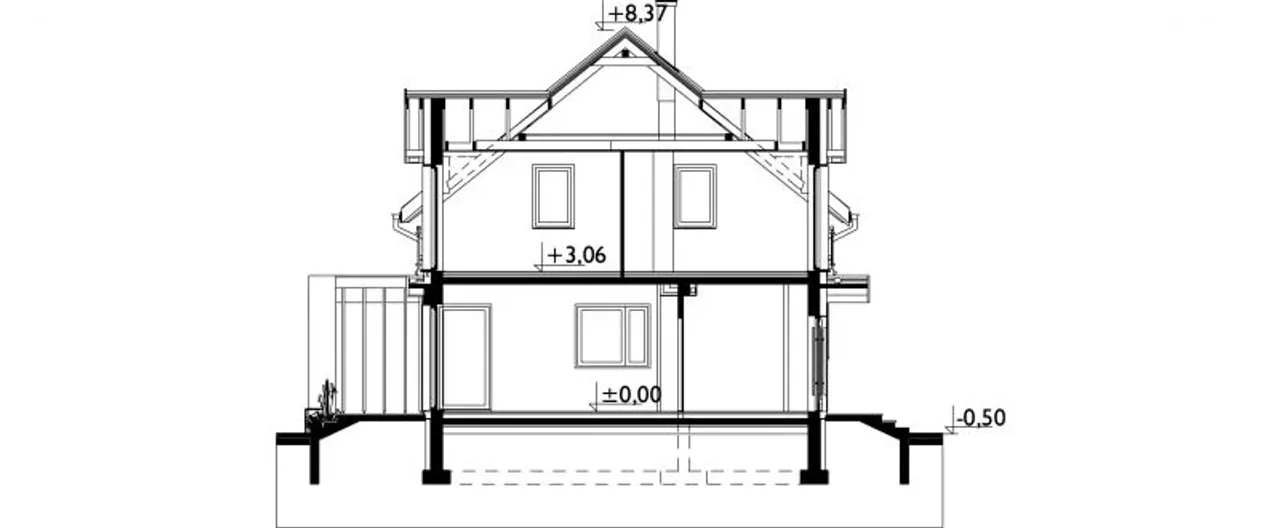

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Emilia Duo

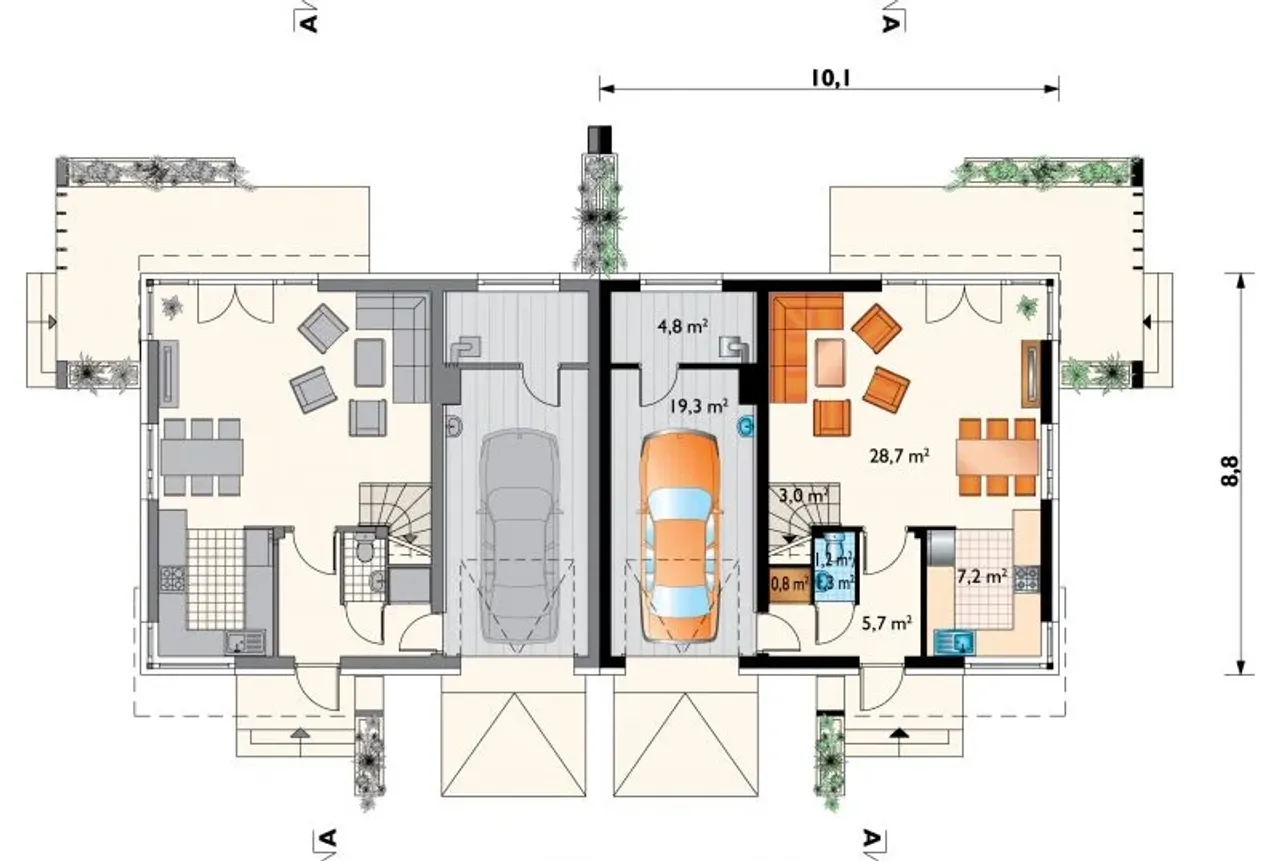

1. Garaż	19,30 m²
2. Klatka schodowa	3,00 m²
3. Kuchnia	7,20 m²
4. Pokój dzienny	28,70 m²
5. Pomieszczenie gospodarcze	4,80 m²
6. Wc	1,20 m²
7. Wiatrołap	5,70 m²
8. Wnęka	0,80 m²

Pobieram bezpłatne rysunki szczegółowe

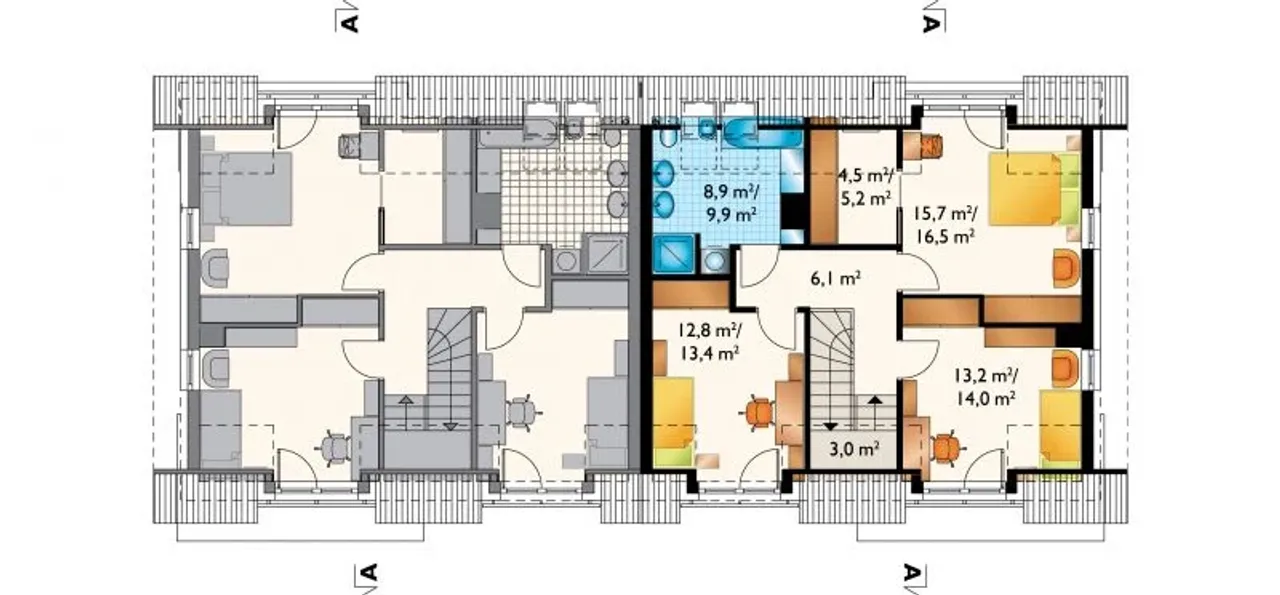

1. Garderoba	4,50 (5,20) m²
2. Klatka schodowa	3,00 (3,00) m²
3. łazienka	8,90 (9,90) m²
4. Pokój	15,70 (16,50) m²
5. Pokój	13,20 (14,00) m²
6. Pokój	12,80 (13,40) m²
7. Przedpokój	6,10 (6,10) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Emilia Duo

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Emilia Duo

Parametry Techniczne gotowego projektu domu Emilia Duo

Ilość pokoi 4

Pow. użytkowa 104.7 m²

Powierzchnia zabudowy 88.4 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

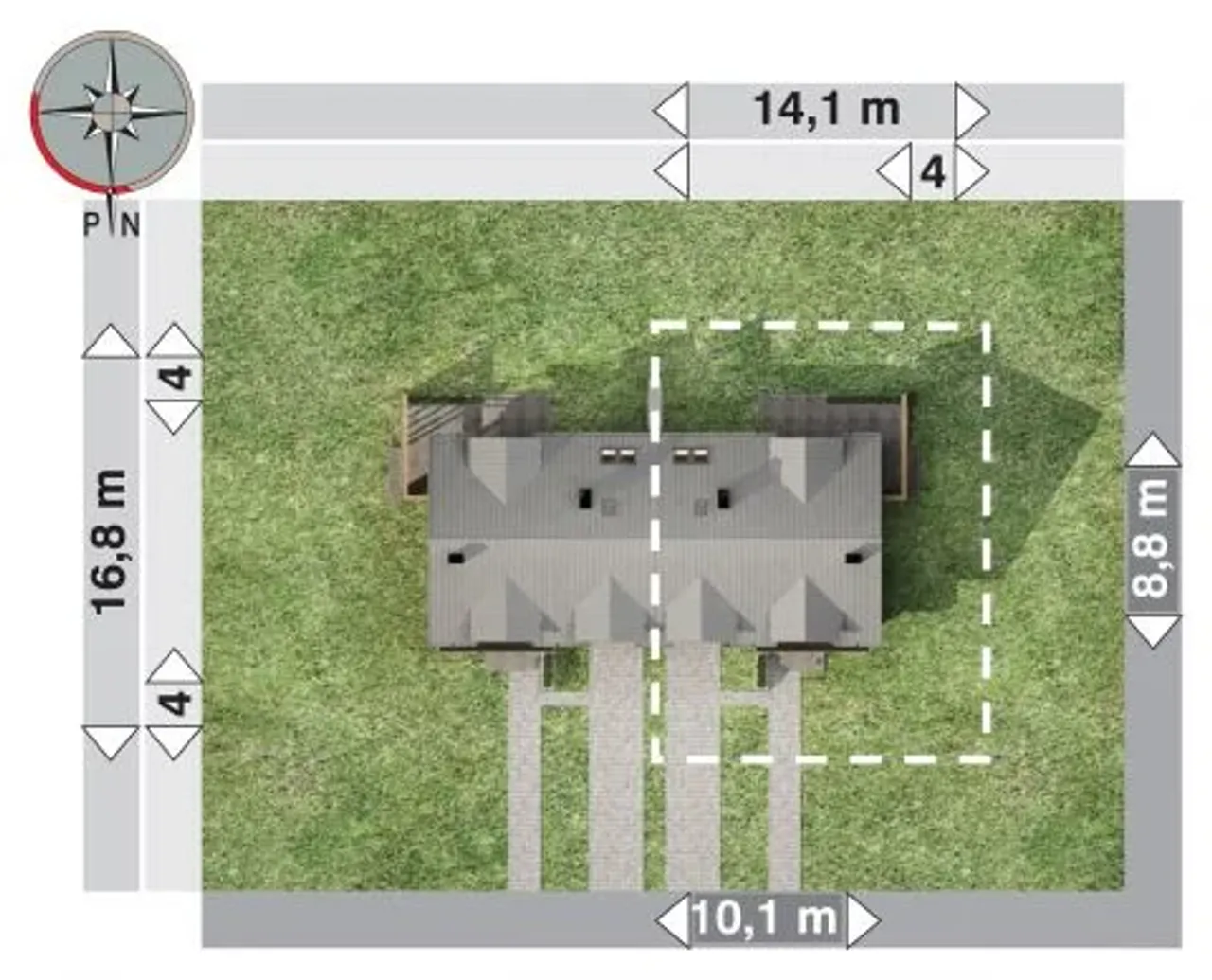

Szerokość działki 14.1 m

Obiekt dom

Typ domu bliźniak i dwurodzinny

Styl budynku nowoczesny

Liczba łazieniek 1

Szerokość budynku 10.1 m

Kominek kominek opcjonalnie

Kąt nachylenia dachu 39 °

Strop żelbetowy

Długość budynku 8.8 m

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 570 m³

Rodzaj garażu w bryle

Funkcje dodatkowe z lukarnami

Powierzchnia dachu 134.2 m²

Rodzaj dachu dwuspadowy

Długość działki 16.8 m

Wysokość budynku 8.9 m

Bryła budynku prosta bryła

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 4

Powierzchnia zabudowy 88.4 m²

Garaż 1 stanowisko

Szerokość działki 14.1 m

Typ domu bliźniak i dwurodzinny

Liczba łazieniek 1

Kominek kominek opcjonalnie

Strop żelbetowy

Piwnica bez podpiwniczenia

Kubatura 570 m³

Funkcje dodatkowe z lukarnami

Rodzaj dachu dwuspadowy

Wysokość budynku 8.9 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 104.7 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Szerokość budynku 10.1 m

Kąt nachylenia dachu 39 °

Długość budynku 8.8 m

Kalenica równoległa do drogi

Rodzaj garażu w bryle

Powierzchnia dachu 134.2 m²

Długość działki 16.8 m

Bryła budynku prosta bryła

Nasze prawdziwe opinie z Google

Opis projektu domu Emilia Duo

Technologia wykonania:

Technologia i konstrukcja: murowana – ceramika.
Ściany zewnętrzne: dwuwarstwowe z pustaków ceramicznych typu np. Thermopor 25+W gr. 25 cm f. LEIER + docieplenie płyty styropianowe gr. 15 cm.
Ściany wewnętrzne: konstrukcyjne: z pustaków ceramicznych typu U gr. 25 cm działowe: z cegły kratówki gr. 12 cm.
Strop: żelbetowy.
Konstrukcja dachu: drewniana.
Rodzaj schodów: żelbetowe.
Typ ogrzewania: kocioł na gaz.
Elewacja: tynk cienkowarstwowy, deska elewacyjna CEDRAL.
