Gotowy projekt domu Eco 51 segment (ID: 34633)

93.19 m²

parterowy+poddasze

bez garażu

murowany

4249 2026-01-19

Eco 51 segment - 93.19m²

Dostawa w ciągu 3-10 dni

Gwarantujemy najniższą cenę

4249 zł

(4549 zł brutto)

TANIEJ 300 zł do 13.01.2026

Najniższa cena z 30 dni przed obniżką: 4249 zł

4249 2026-01-19

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

Co zawiera projekt?
1. Opisy
- Opis techniczny architektury – rozwiązania funkcjonalne budynku, zestawienie jego powierzchni oraz powierzchni poszczególnych pomieszczeń, opis materiałów proponowanych do wykończenia budynku etc.
- Opis techniczny konstrukcji – zestawienie materiałów, z których wykonane są elementy konstrukcyjne, a także podstawowe dane do obliczeń statycznych.
- Obliczenia konstrukcyjne – podstawowe założenia i wyniki obliczeń konstrukcyjnych.
- Opisy instalacji – wyjaśnienie przyjętych założeń projektowych i rozwiązań w zakresie ogrzewania domu, instalacji wodociągowych i kanalizacji sanitarnej, gazowej oraz elektrycznej.

2. Rysunki architektoniczne

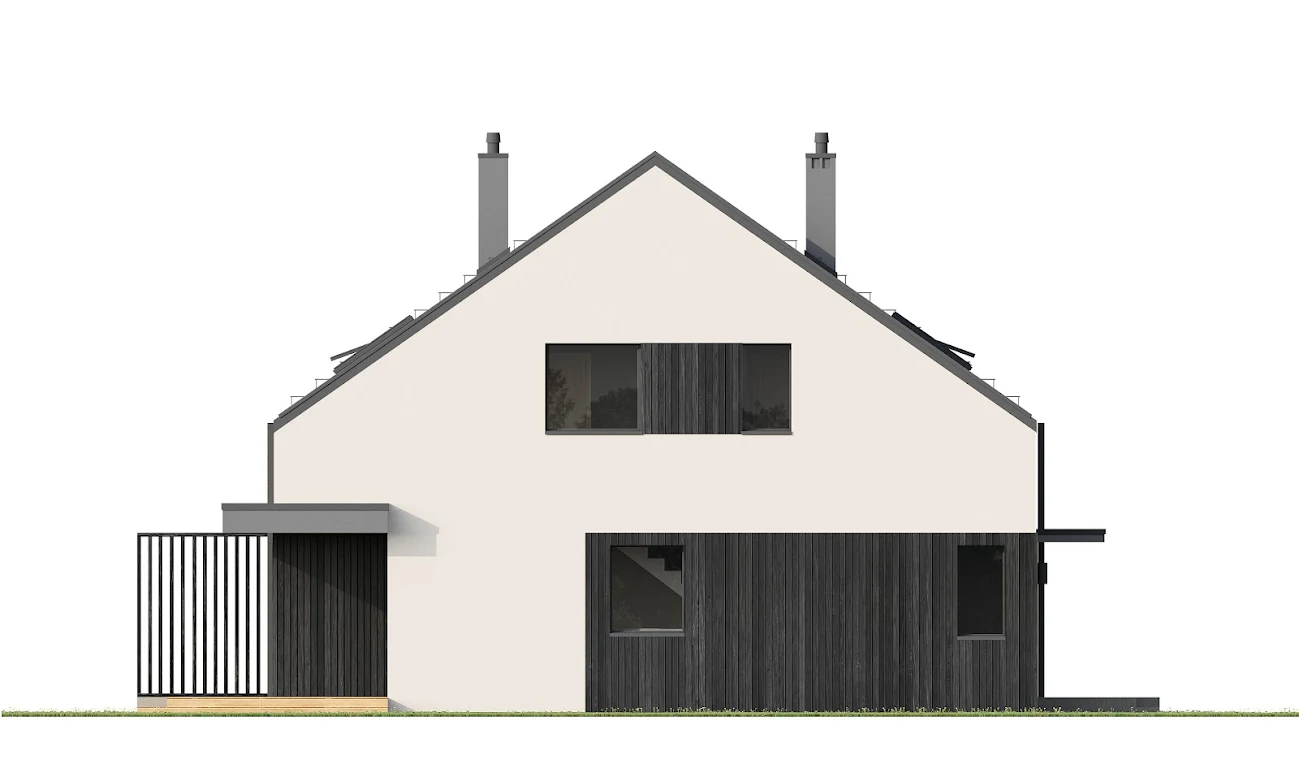

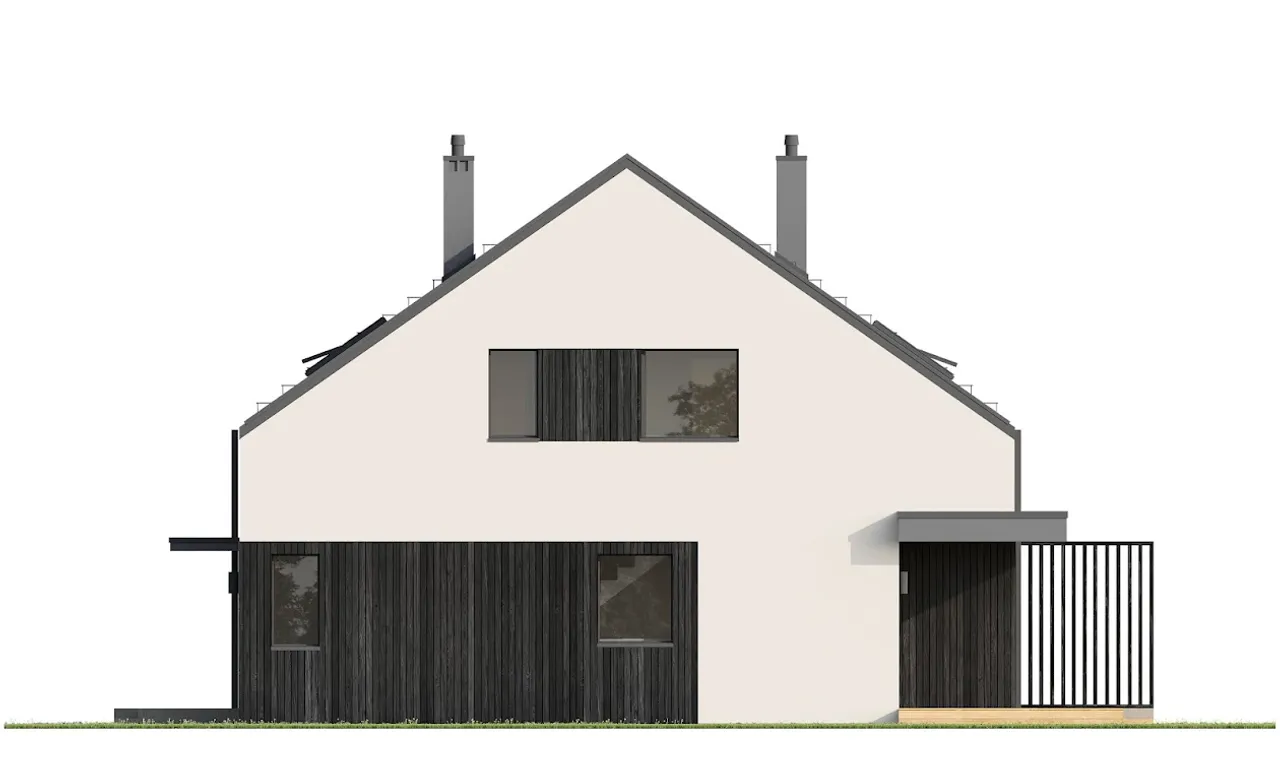

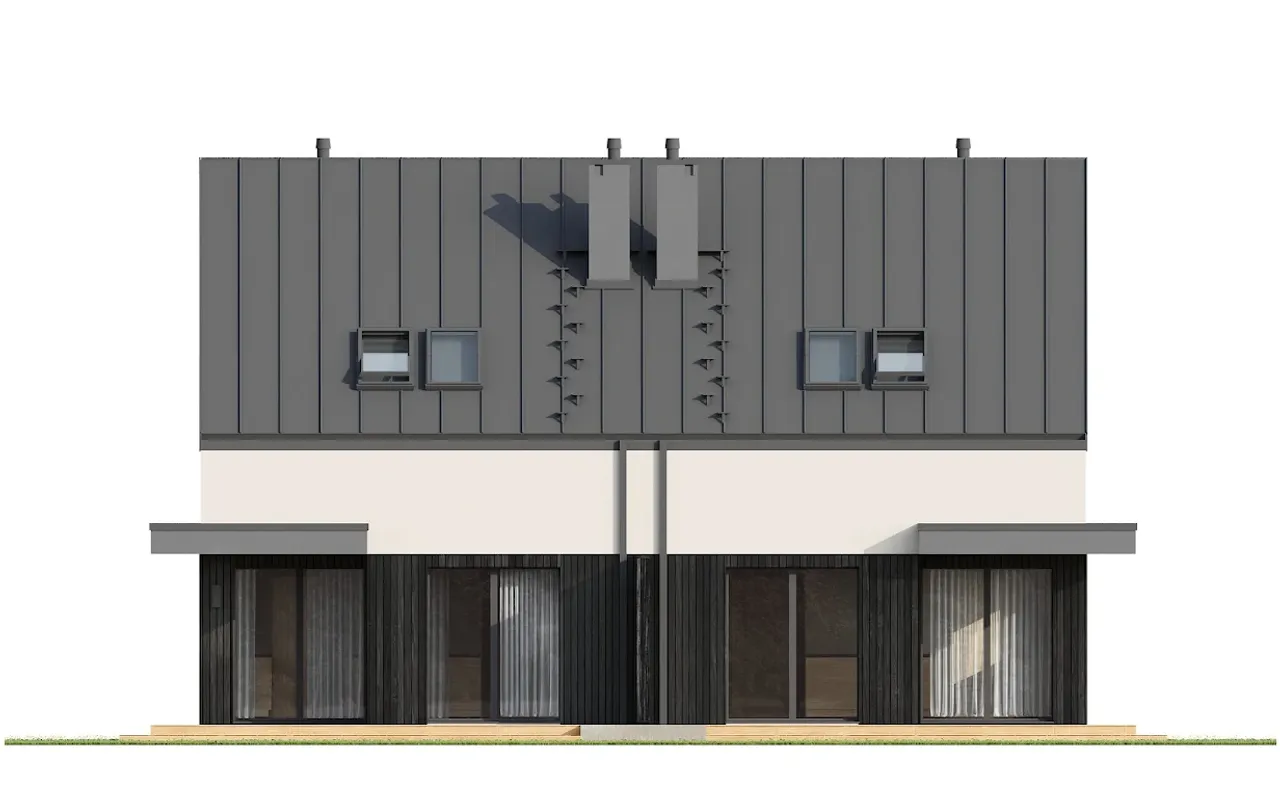

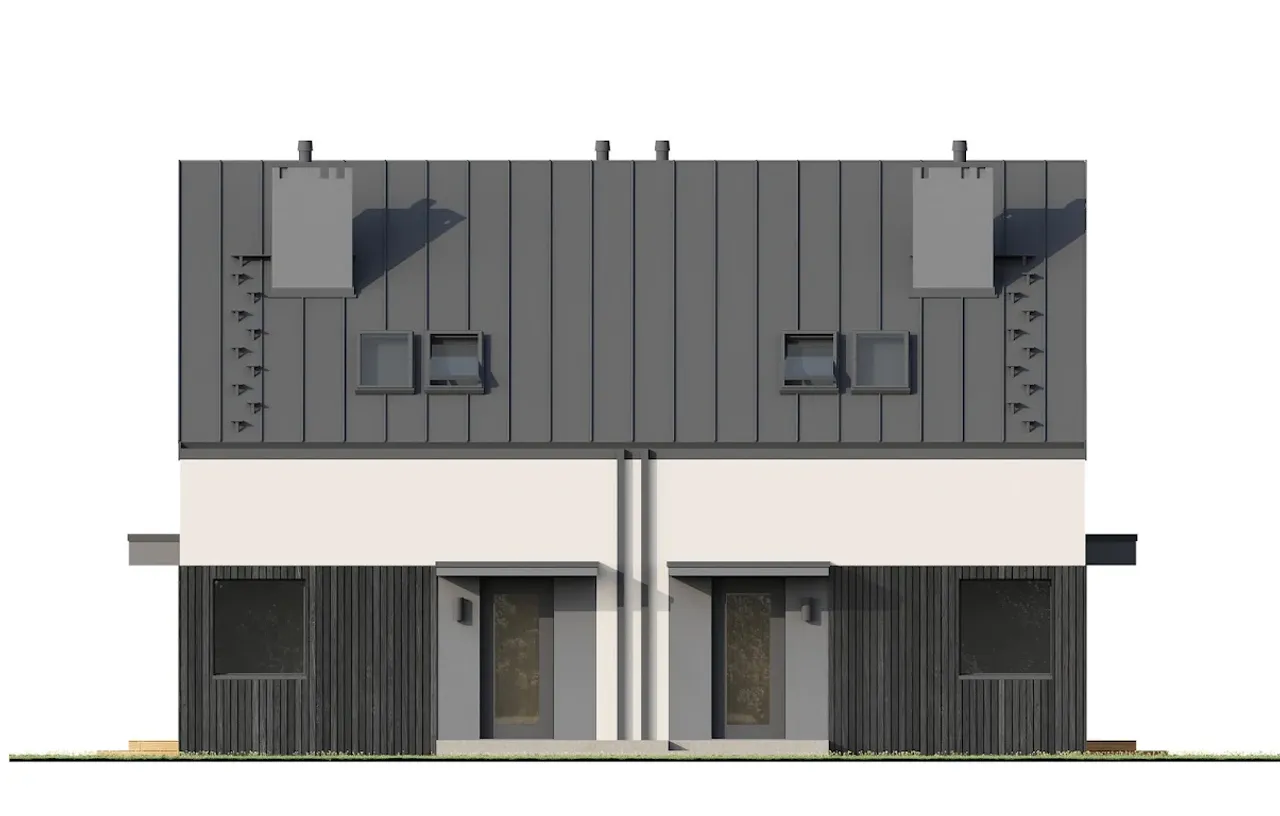

- Widoki elewacji - dokładny wygląd frontu, tyłu, boków domu oraz opis materiałów wykończeniowych.

3. Rzuty
- Rzut parteru i pięter – rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian (nośnych, działowych, etc.) na każdej kondygnacji domu. Pokazuje również sugerowane rozmieszczenie otworów drzwiowych, urządzeń kuchennych i sanitarnych, etc.
- Rzut dachu – kształt, wymiary dachu, kąt nachylenia jego wszystkich połaci oraz rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych.

4. Przekroje

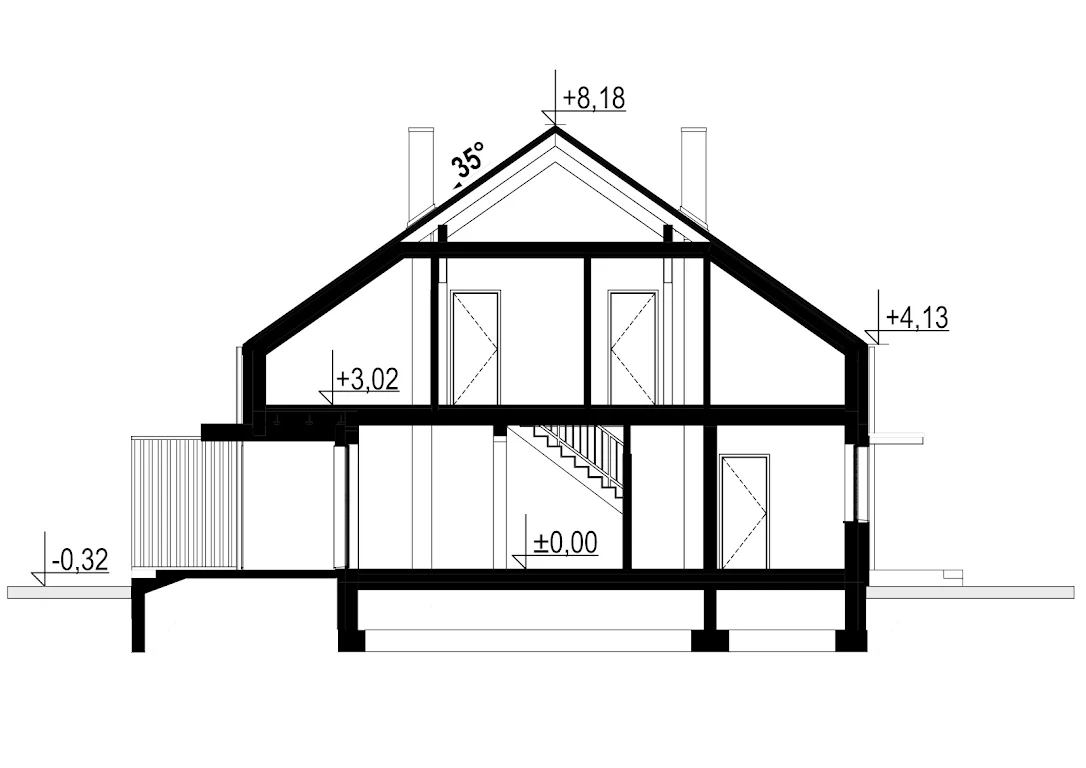

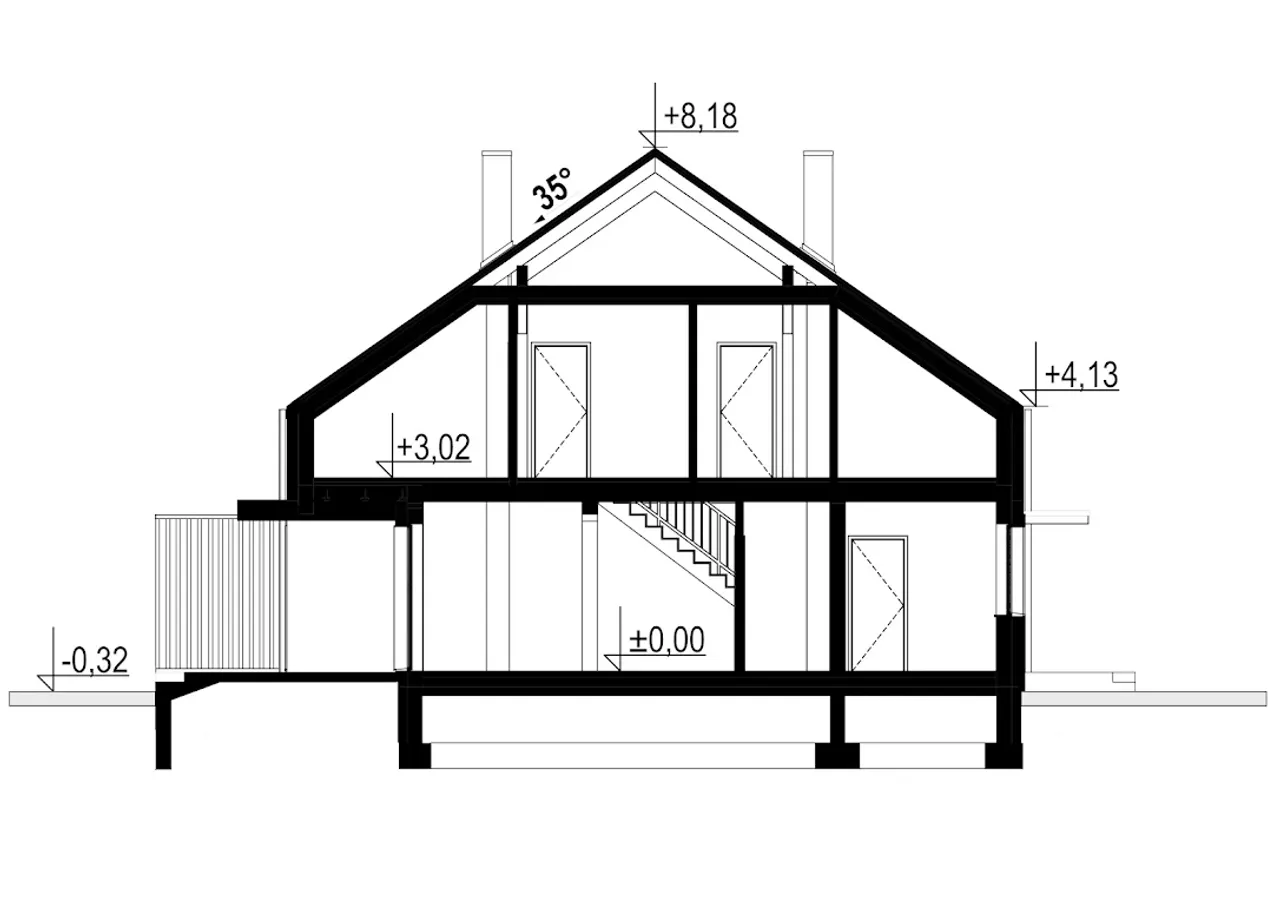

- Przekroje – zawierają wszystkie charakterystyczne elementy konstrukcji budynku, wzdłuż lub w poprzek od dachu do fundamentów, czyli warstwy podłogi, stropów, dachu, sposób rozwiązania niektórych połączeń części budynku (np. ściany ze stropem, ściany z dachem).

5. Rysunki konstrukcyjne
- Rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych, głębokość ich posadowienia oraz materiał, z którego są wykonane.
- Rzut stropów i nadproży – rysunek przedstawiający układ stropów, rozmieszczenie i rozstaw belek stropowych, wymiary nadproży i podciągów.
- Rzut więźby dachowej – układ elementów konstrukcyjnych dachu i ich przekroje. Wszystkie elementy są ponumerowane zgodnie z oznaczeniami z zestawienia tarcicy dachowej.
-Detale konstrukcji – wyrysowane elementy żelbetowe, z uwzględnieniem zbrojenia, zestawieniem stali i wytycznymi wykonawczymi.

6. Materiały pomocnicze
- Zestawienia stolarki drzwiowej i okiennej – wykaz i wymiary okien oraz drzwi wykorzystanych w projekcie.
- Zestawienie elementów więźby dachowej – wykaz elementów użytych do konstrukcji dachu (przekroje, ilość i długości).
- Zestawienie materiałów do podstawowych instalacji sanitarnych, grzewczych i gazowych – ilość i wykaz urządzeń, armatury i elementów składowych instalacji.
- Zestawienie stali do zbrojenia elementów żelbetowych.

7. Instalacje sanitarne
- Projekty instalacji – rozmieszczenie wszystkich instalacji wewnętrznych, wodnej, kanalizacyjnej, gazowej i c.o., wraz z opisem i wykazem materiałów instalacyjnych.

8. Instalacje elektryczne
Projekt instalacji i urządzeń elektrycznych i teletechnicznych wewnętrznych.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

wersje

dodatki

wysyłka

kontakt

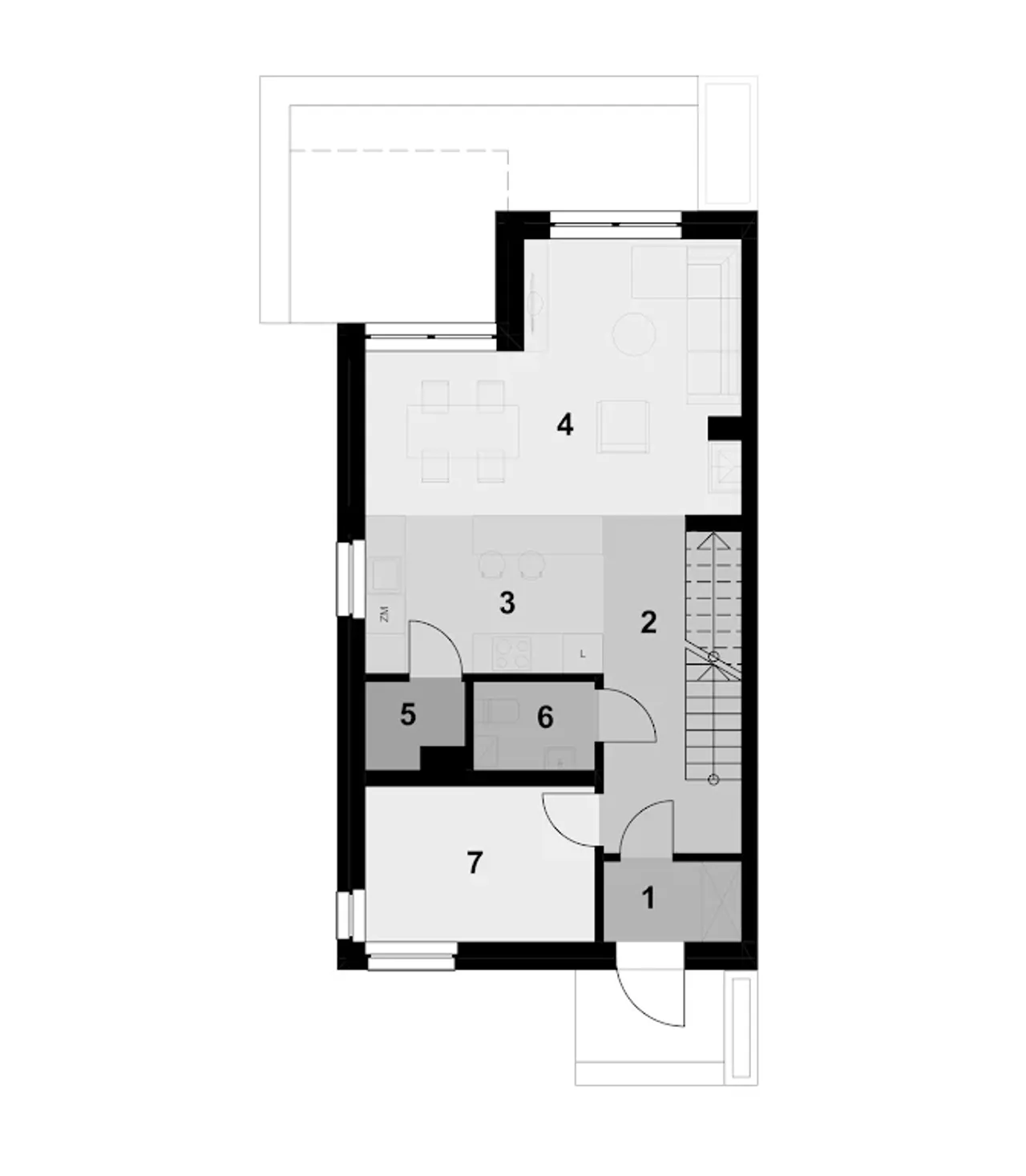

Rzuty gotowego projektu domu Eco 51 segment

1. Wiatrołap	2,63 m²
2. Korytarz ze schodami	10,41 m²
3. Kuchnia	8,62 m²
4. Pokój dzienny z jadalnią	19,47 m²
5. Spiżarnia	1,75 m²
6. łazienka	2,42 m²
7. Gabinet	8,10 m²

Zamawiam bezpłatne rysunki szczegółowe

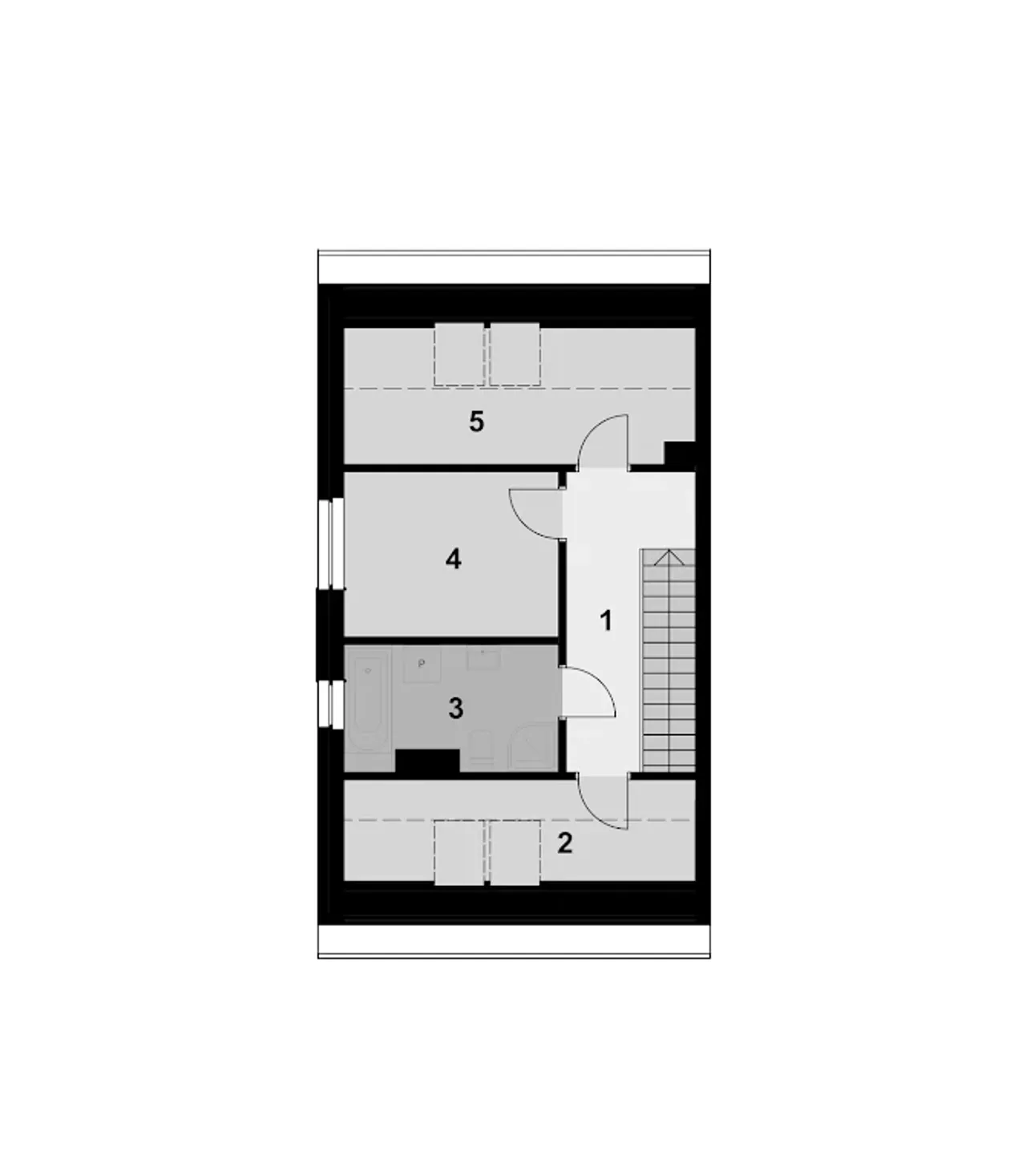

1. Korytarz	7,06 m²
2. łazienka	6,74 m²
3. Pokój	6,87 m²
4. Pokój	9,22 m²
5. Pokój	9,90 m²

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Eco 51 segment

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Eco 51 segment

Parametry Techniczne gotowego projektu domu Eco 51 segment

Ilość pokoi 5

Pow. użytkowa 93.19 m²

Powierzchnia zabudowy 73.74 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

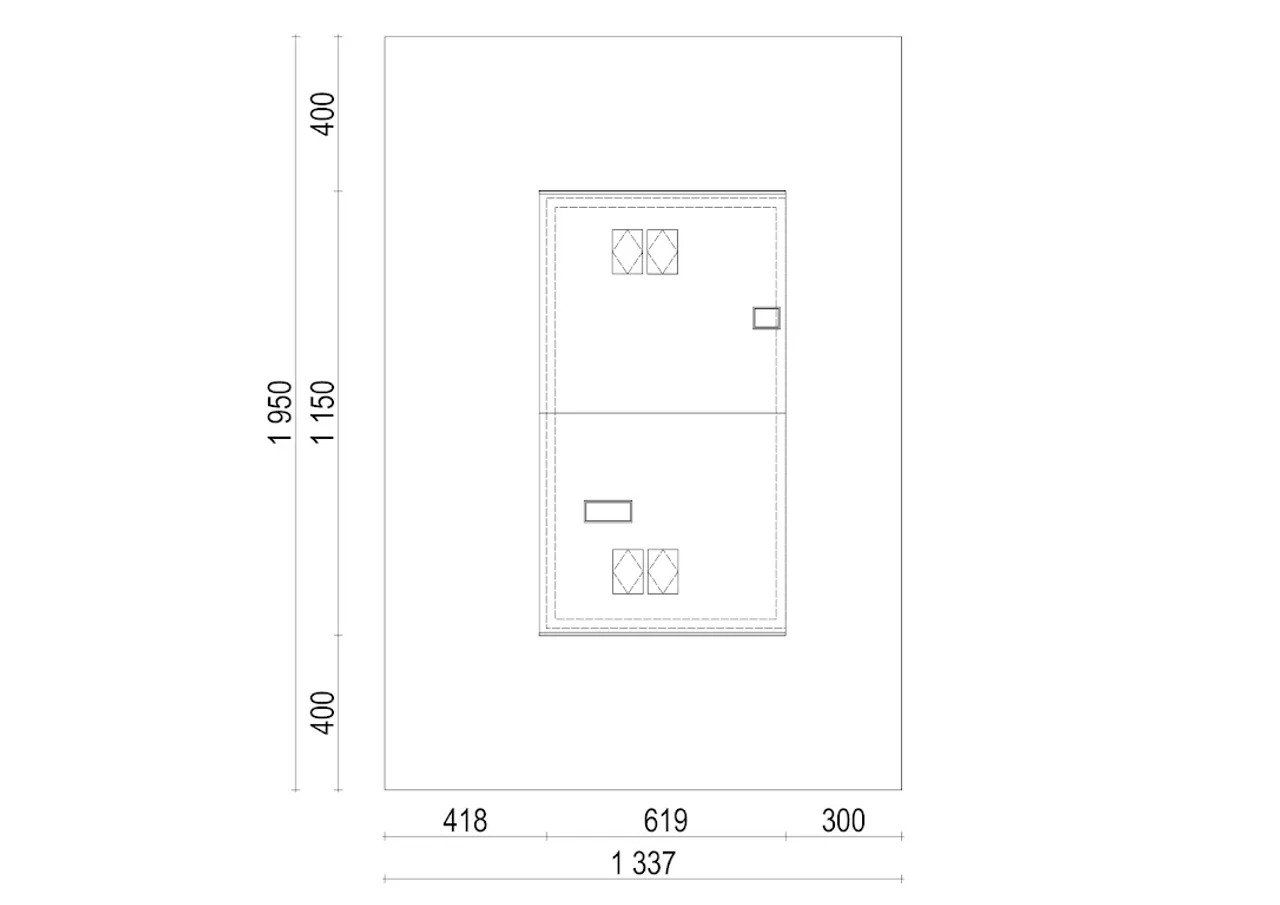

Szerokość działki 13.37 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Szerokość budynku 6.19 m

Rodzaj dachu dwuspadowy

Kominek kominek w projekcie

Długość budynku 11.5 m

Piwnica bez podpiwniczenia

Kubatura 285.56 m³

Kalenica równoległa do drogi

Wysokość budynku 8.18 m

Długość działki 19.5 m

Styl budynku nowoczesny

Liczba łazieniek 2

Kąt nachylenia dachu 35 °

Ilość pokoi 5

Powierzchnia zabudowy 73.74 m²

Garaż bez garażu

Szerokość działki 13.37 m

Typ domu jednorodzinny całoroczny

Rodzaj dachu dwuspadowy

Długość budynku 11.5 m

Kubatura 285.56 m³

Wysokość budynku 8.18 m

Styl budynku nowoczesny

Kąt nachylenia dachu 35 °

Pow. użytkowa 93.19 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Szerokość budynku 6.19 m

Kominek kominek w projekcie

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Długość działki 19.5 m

Liczba łazieniek 2

Nasze prawdziwe opinie z Google

Opis projektu domu Eco 51 segment

Technologia wykonania:

Ściany: bloczek z betonu komórkowego YTONG 24 cm, wełna Isover TF Profi gr. 20 cm i 16 cm, tynk.
Strop: Teriva.
Dach: dwuspadowy nachylnie 38', tradycyjna więźba, dachówka ceramiczna, okno dachowe VELUX.
Ogrzewanie: gazowe.
Wentylacja: grawitacyjna.
