Gotowy projekt domu Eco 49

ID: 34111
4449 2025-05-09
TANIEJ 200 zł
Projekt zgodny z aktualnymi przepisami WT2021
4449 zł
(4649 zł brutto)
Najniższa cena z 30 dni przed obniżką: 4649 zł
4449 2025-05-09
  • Promocja GRATISOWA do 04.05.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska


Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

Co zawiera projekt?
1. Opisy
- Opis techniczny architektury – rozwiązania funkcjonalne budynku, zestawienie jego powierzchni oraz powierzchni poszczególnych pomieszczeń, opis materiałów proponowanych do wykończenia budynku etc.
- Opis techniczny konstrukcji – zestawienie materiałów, z których wykonane są elementy konstrukcyjne, a także podstawowe dane do obliczeń statycznych.
- Obliczenia konstrukcyjne – podstawowe założenia i wyniki obliczeń konstrukcyjnych.
- Opisy instalacji – wyjaśnienie przyjętych założeń projektowych i rozwiązań w zakresie ogrzewania domu, instalacji wodociągowych i kanalizacji sanitarnej, gazowej oraz elektrycznej.

2. Rysunki architektoniczne

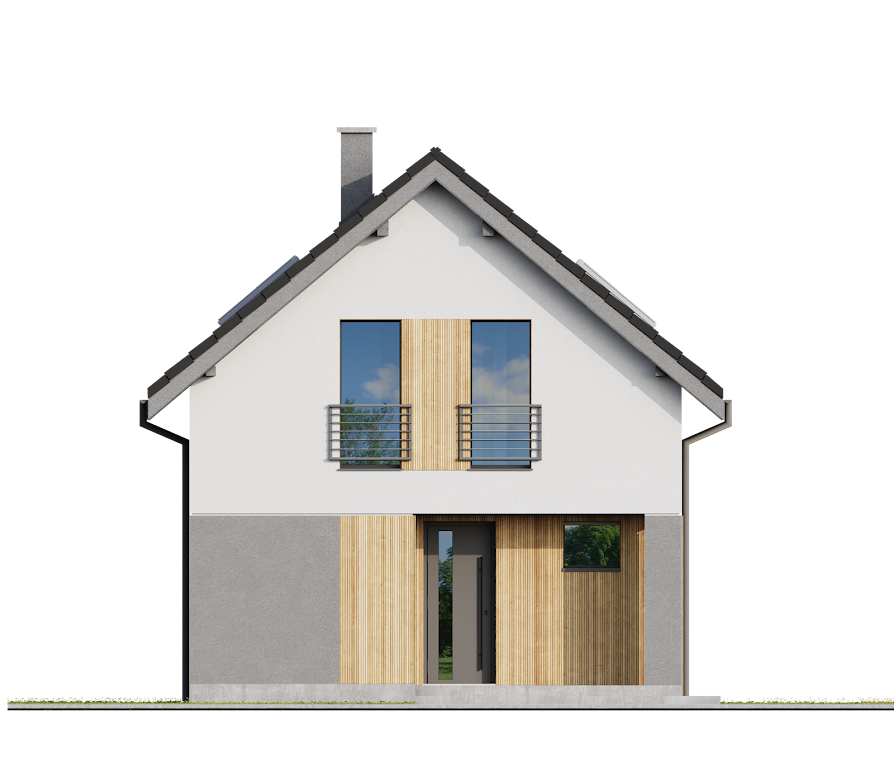

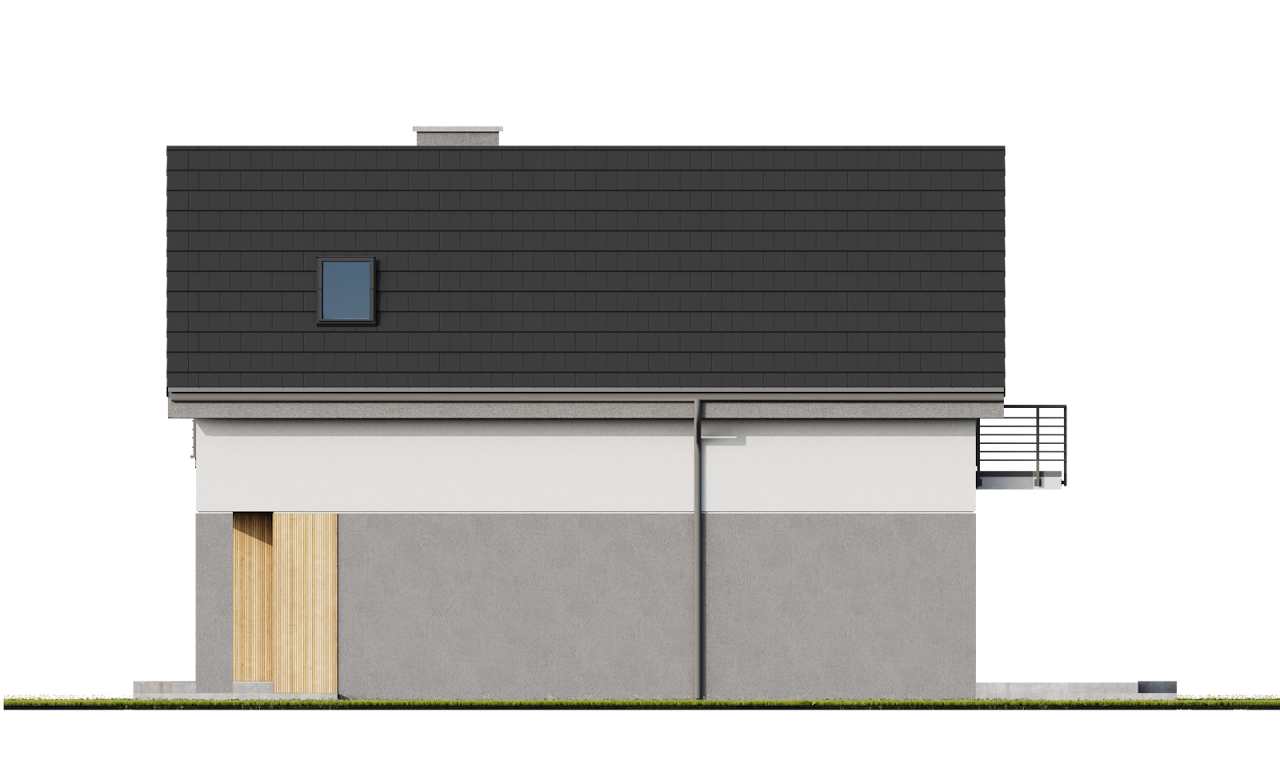

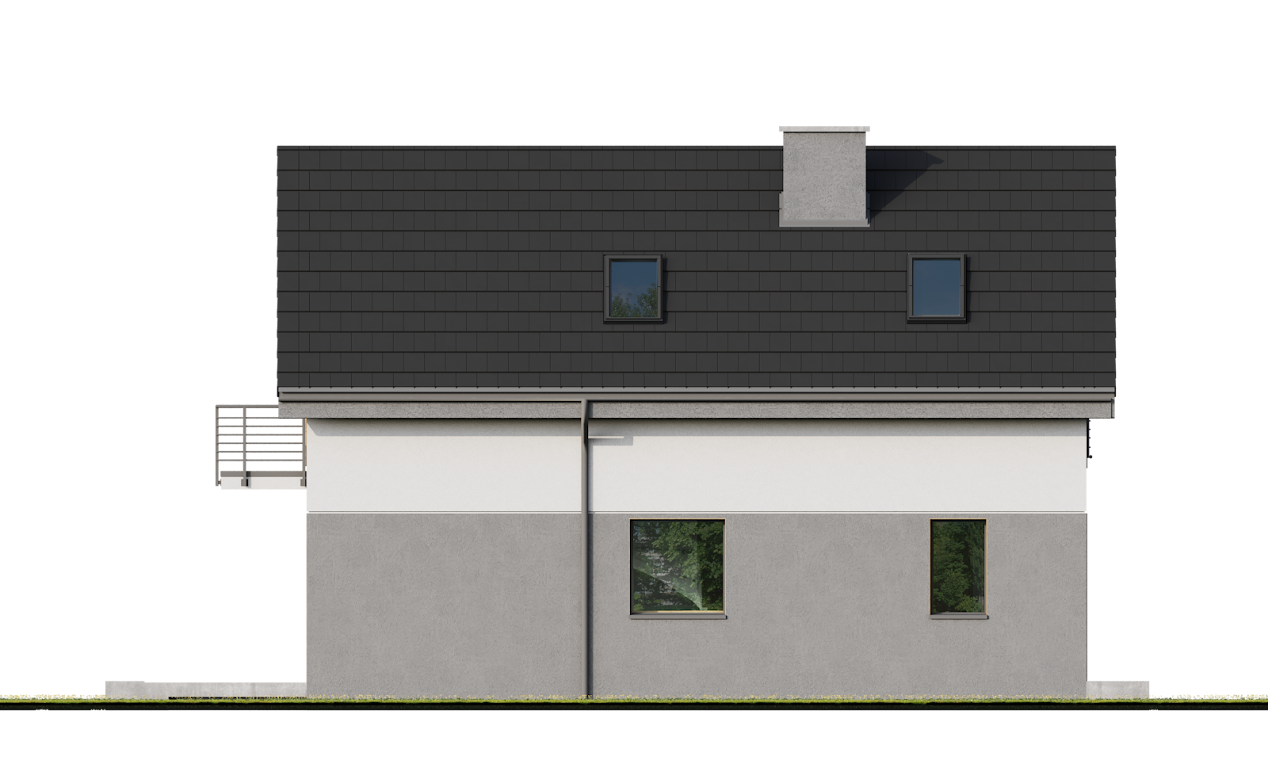

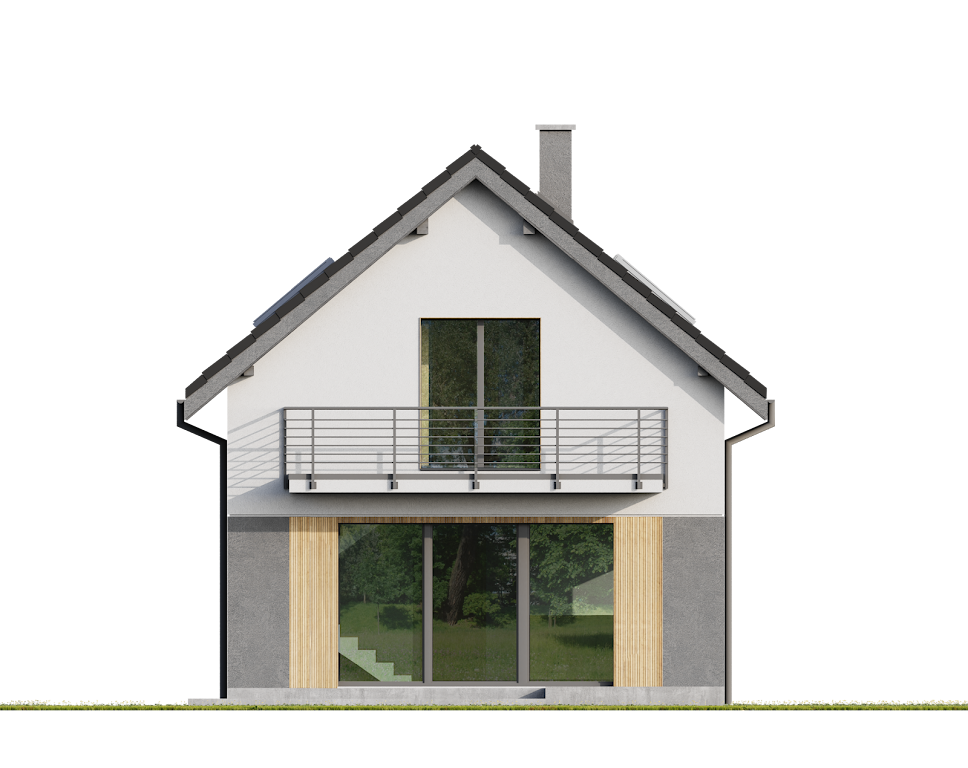

- Widoki elewacji - dokładny wygląd frontu, tyłu, boków domu oraz opis materiałów wykończeniowych.

3. Rzuty
- Rzut parteru i pięter – rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian (nośnych, działowych, etc.) na każdej kondygnacji domu. Pokazuje również sugerowane rozmieszczenie otworów drzwiowych, urządzeń kuchennych i sanitarnych, etc.
- Rzut dachu – kształt, wymiary dachu, kąt nachylenia jego wszystkich połaci oraz rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych.

4. Przekroje
- Przekroje – zawierają wszystkie charakterystyczne elementy konstrukcji budynku, wzdłuż lub w poprzek od dachu do fundamentów, czyli warstwy podłogi, stropów, dachu, sposób rozwiązania niektórych połączeń części budynku (np. ściany ze stropem, ściany z dachem).

5. Rysunki konstrukcyjne
- Rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych, głębokość ich posadowienia oraz materiał, z którego są wykonane.
- Rzut stropów i nadproży – rysunek przedstawiający układ stropów, rozmieszczenie i rozstaw belek stropowych, wymiary nadproży i podciągów.
- Rzut więźby dachowej – układ elementów konstrukcyjnych dachu i ich przekroje. Wszystkie elementy są ponumerowane zgodnie z oznaczeniami z zestawienia tarcicy dachowej.
-Detale konstrukcji – wyrysowane elementy żelbetowe, z uwzględnieniem zbrojenia, zestawieniem stali i wytycznymi wykonawczymi.

6. Materiały pomocnicze
- Zestawienia stolarki drzwiowej i okiennej – wykaz i wymiary okien oraz drzwi wykorzystanych w projekcie.
- Zestawienie elementów więźby dachowej – wykaz elementów użytych do konstrukcji dachu (przekroje, ilość i długości).
- Zestawienie materiałów do podstawowych instalacji sanitarnych, grzewczych i gazowych – ilość i wykaz urządzeń, armatury i elementów składowych instalacji.
- Zestawienie stali do zbrojenia elementów żelbetowych.

7. Instalacje sanitarne
- Projekty instalacji – rozmieszczenie wszystkich instalacji wewnętrznych, wodnej, kanalizacyjnej, gazowej i c.o., wraz z opisem i wykazem materiałów instalacyjnych.

8. Instalacje elektryczne
Projekt instalacji i urządzeń elektrycznych i teletechnicznych wewnętrznych.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

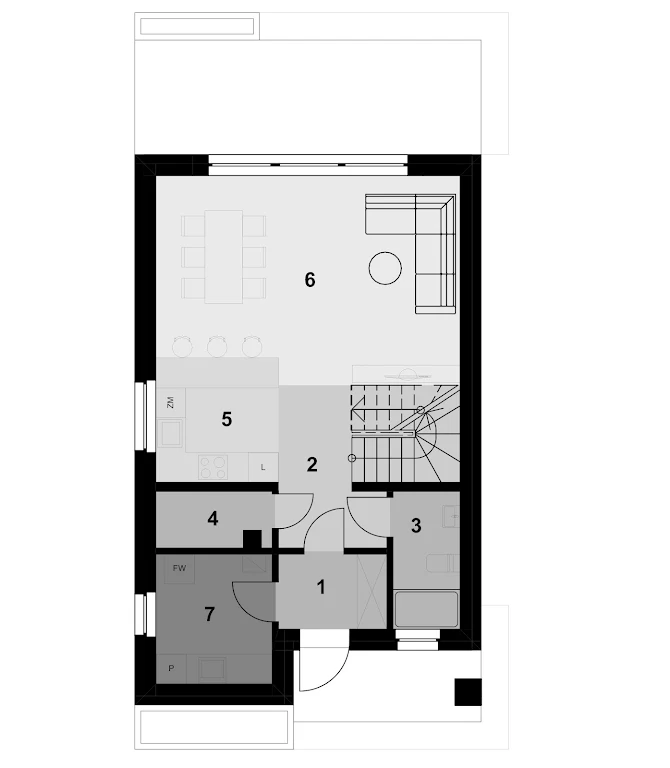

Rzuty gotowego projektu domu Eco 49

Eco 49
1. Wiatrołap 3,29 m²
2. Hol ze schodami 9,74 m²
3. łazienka 3,64 m²
4. Spiżarnia 2,46 m²
5. Kuchnia 6,11 m²
6. Pokój dzienny z jadalnią 24,20 m²
7. Kotłownia 5,99 m²

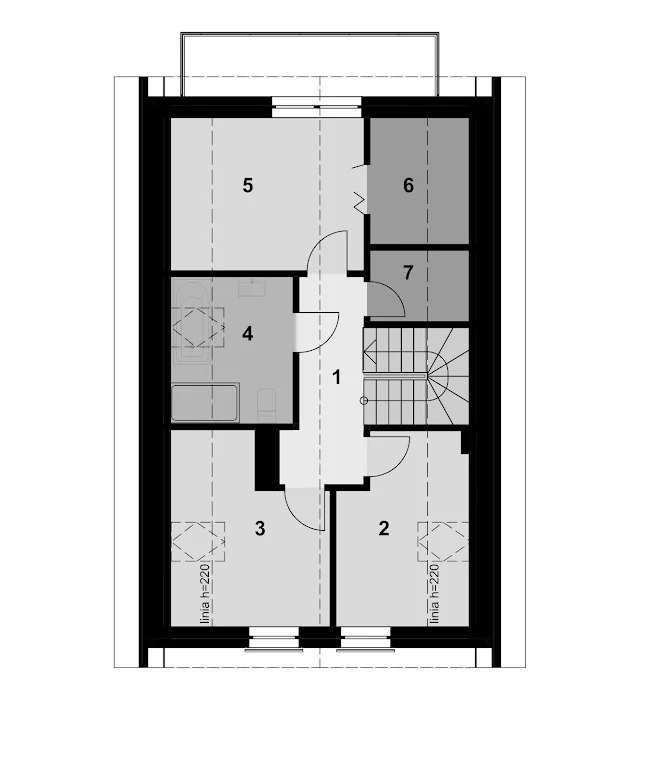

Eco 49
1. Korytarz 5,72 m²
2. Pokój 8,13 m²
3. Pokój 9,17 m²
4. łazienka 6,02 m²
5. Pokój 10,60 m²
6. Garderoba 4,01 m²
7. Garderoba 2,23 m²

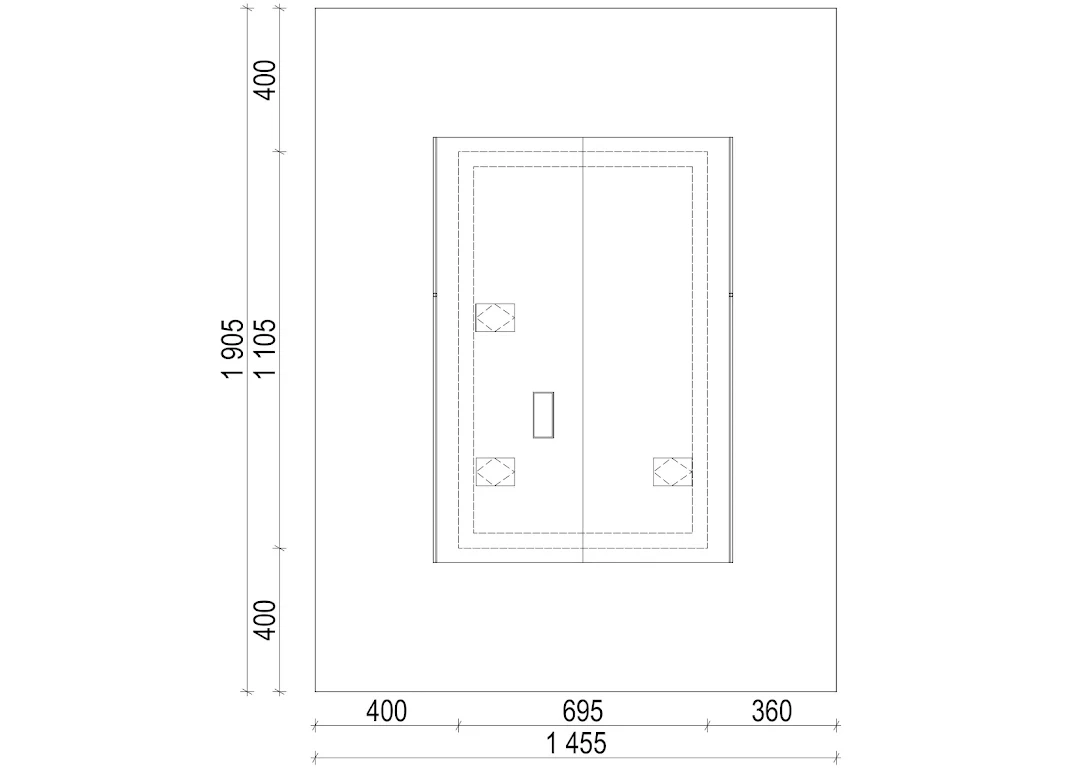

Eco 49

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Eco 49

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Eco 49

Parametry Techniczne gotowego projektu domu Eco 49

Ilość pokoi 4
Pow. użytkowa 101.31 m²
Powierzchnia zabudowy 77.34 m²
Kondygnacje parterowy+poddasze
Garaż bez garażu
Technologia murowany
Szerokość działki 14.55 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Wysokość budynku 7.88 m
Kalenica prostopadła do drogi
Długość działki 19.05 m
Styl budynku nowoczesny
Kąt nachylenia dachu 40 °
Szerokość budynku 6.95 m
Rodzaj dachu dwuspadowy
Liczba łazieniek 2
Długość budynku 11.05 m
Piwnica bez podpiwniczenia
Kubatura 505.62 m³
Koszty budowy tylko z kosztorysem, 200-250 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Eco 49

Ściany: bloczek z betonu komórkowego YTONG 24 cm, wełna Isover TF Profi, tynk.; Strop: Teriva.; Dach: dwuspadowy nachylnie 40°, tradycyjna więźba, dachówka ceramiczna, okno dachowe VELUX.; Ogrzewanie: gazowe.; Wentylacja: grawitacyjna.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Eco 49

Stan surowy zamknięty 143000 zł
powierzchnia
Stan deweloperski 225000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
