113.09 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu Eco 29

ID: 24048

4049 2025-04-08

TANIEJ 200 zł

Projekt zgodny z aktualnymi przepisami WT2021

4049 zł

(4249 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4249 zł

4049 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

Co zawiera projekt?
1. Opisy
- Opis techniczny architektury – rozwiązania funkcjonalne budynku, zestawienie jego powierzchni oraz powierzchni poszczególnych pomieszczeń, opis materiałów proponowanych do wykończenia budynku etc.
- Opis techniczny konstrukcji – zestawienie materiałów, z których wykonane są elementy konstrukcyjne, a także podstawowe dane do obliczeń statycznych.
- Obliczenia konstrukcyjne – podstawowe założenia i wyniki obliczeń konstrukcyjnych.
- Opisy instalacji – wyjaśnienie przyjętych założeń projektowych i rozwiązań w zakresie ogrzewania domu, instalacji wodociągowych i kanalizacji sanitarnej, gazowej oraz elektrycznej.

2. Rysunki architektoniczne

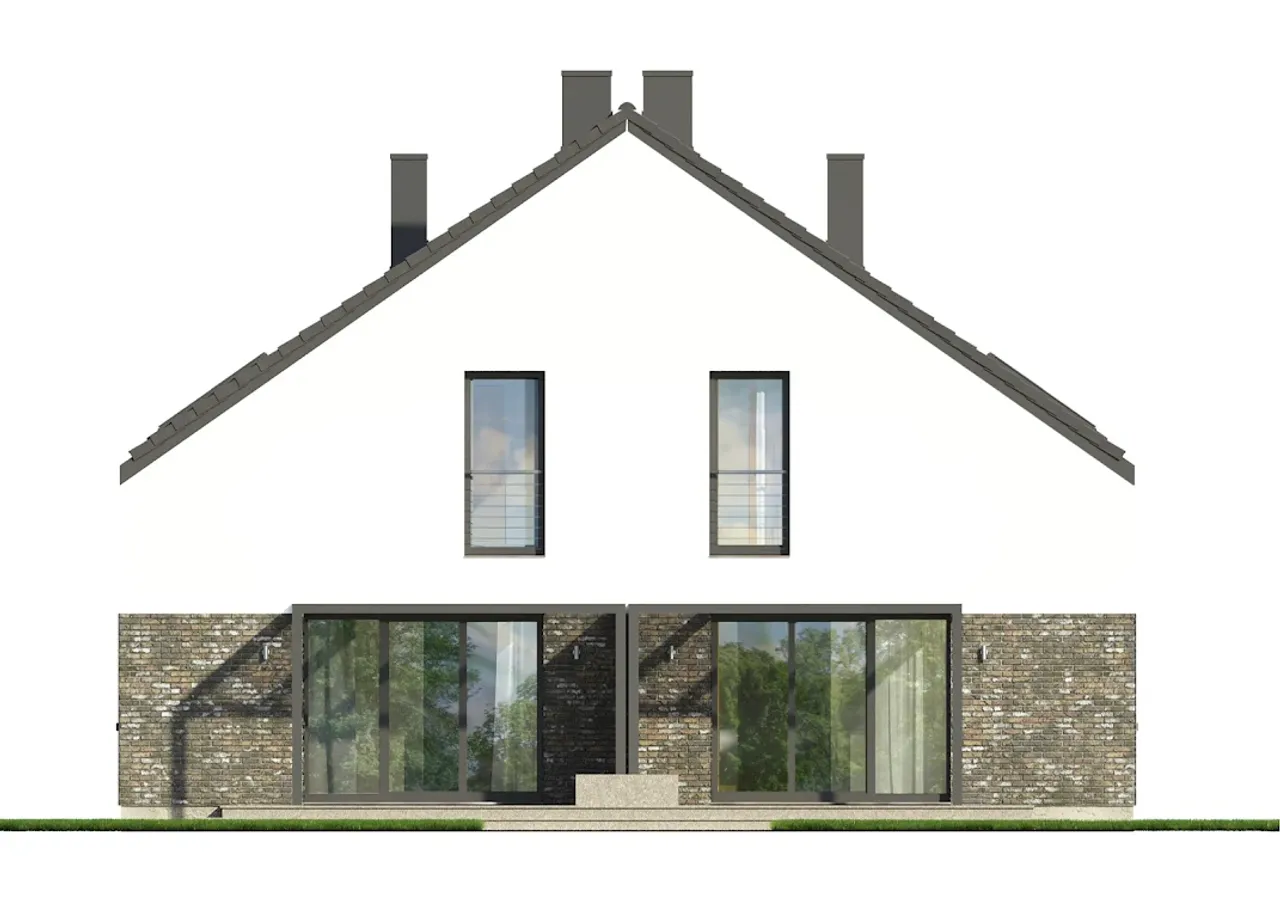

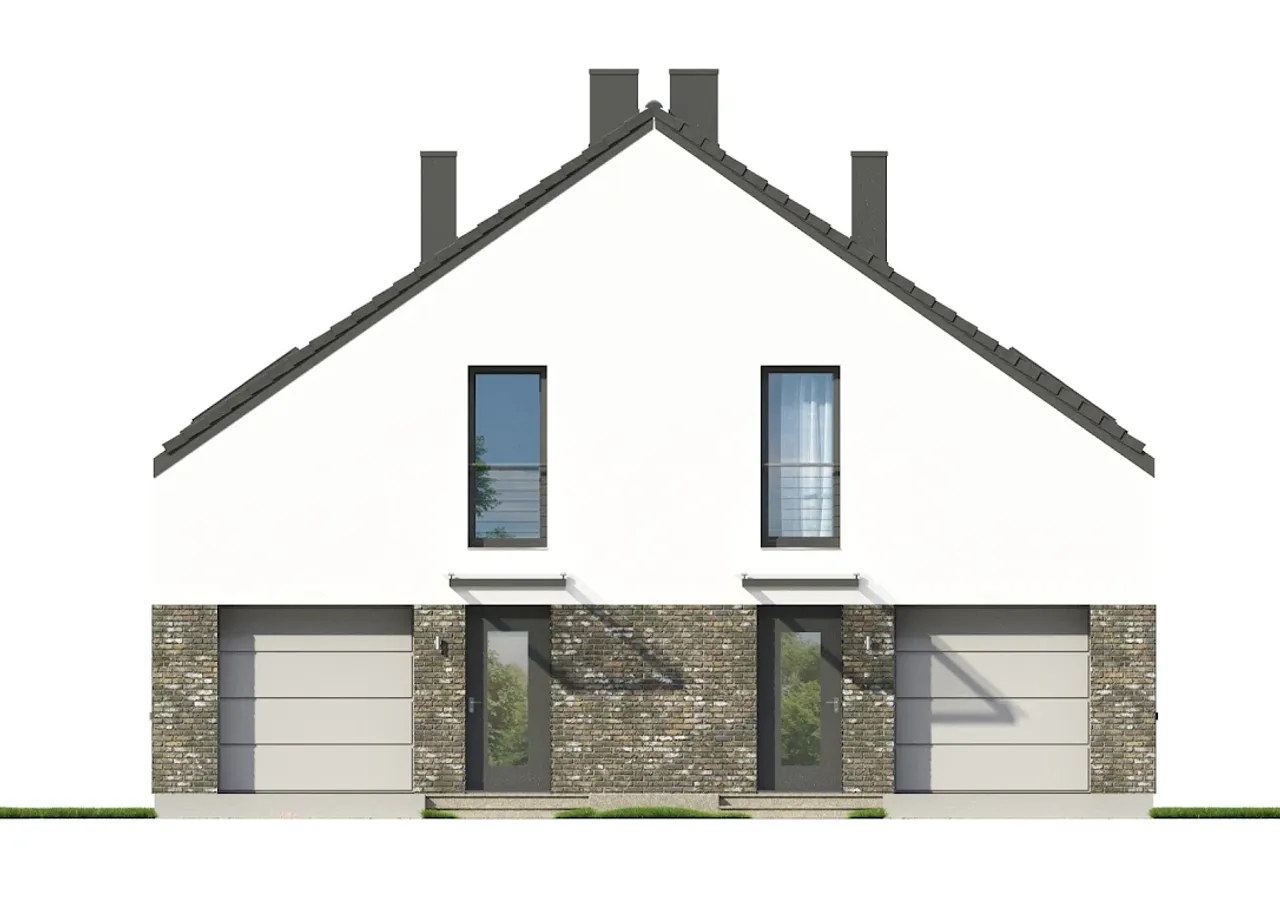

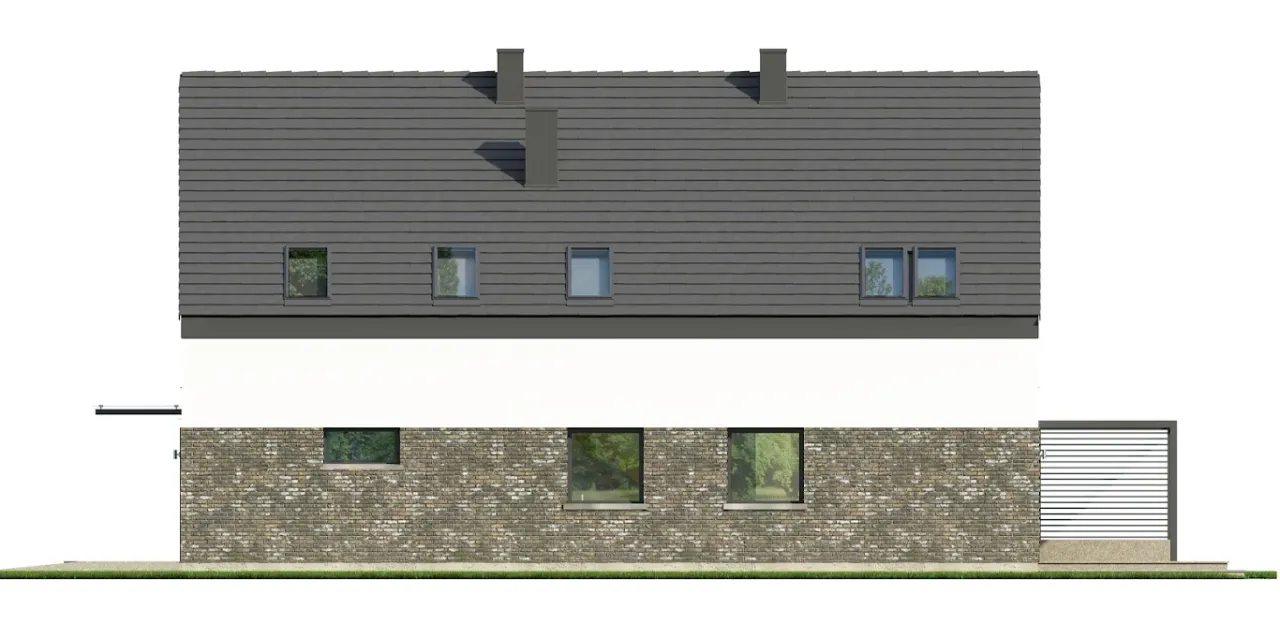

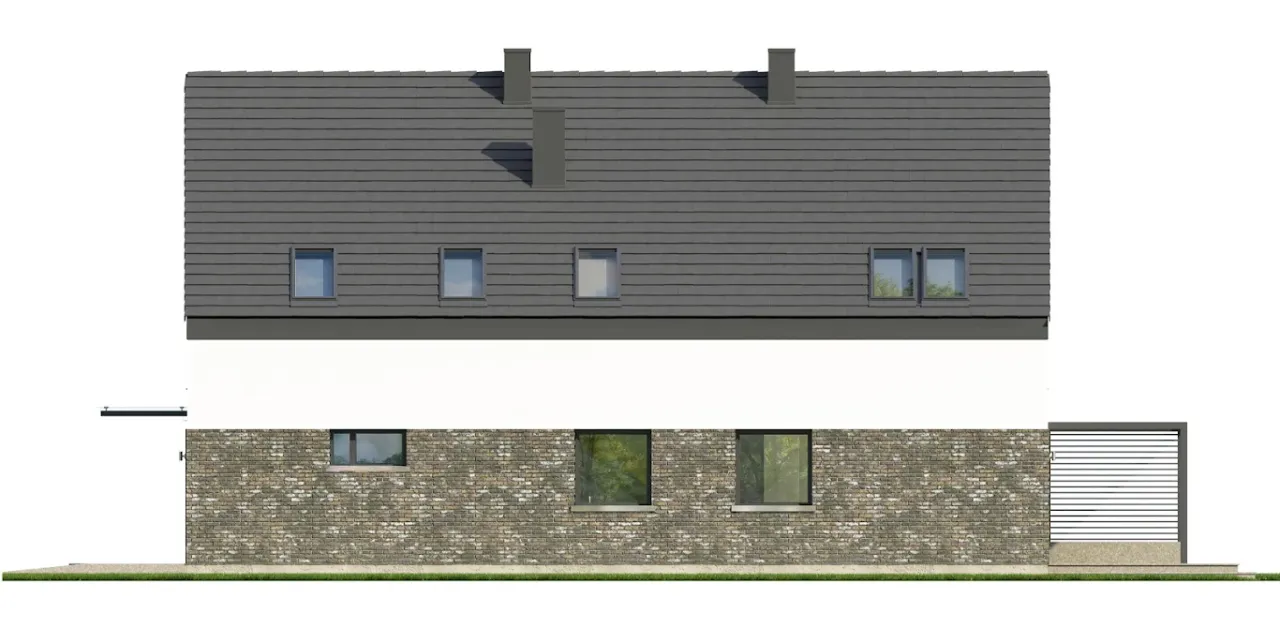

- Widoki elewacji - dokładny wygląd frontu, tyłu, boków domu oraz opis materiałów wykończeniowych.

3. Rzuty
- Rzut parteru i pięter – rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian (nośnych, działowych, etc.) na każdej kondygnacji domu. Pokazuje również sugerowane rozmieszczenie otworów drzwiowych, urządzeń kuchennych i sanitarnych, etc.
- Rzut dachu – kształt, wymiary dachu, kąt nachylenia jego wszystkich połaci oraz rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych.

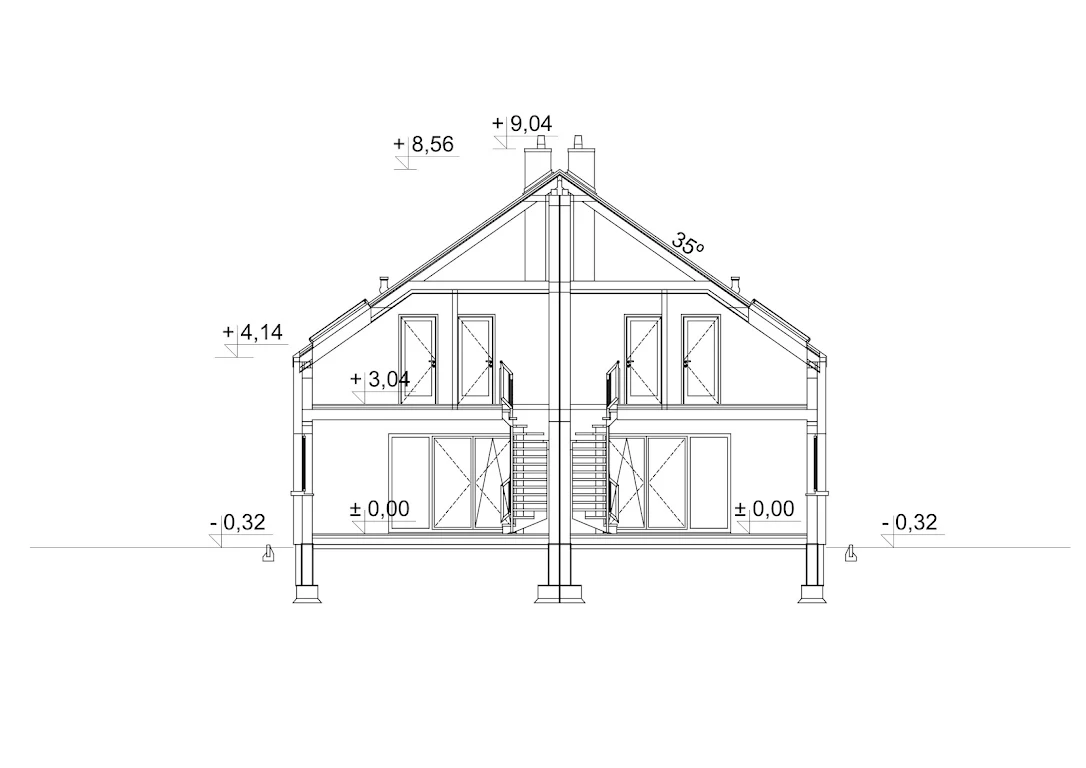

4. Przekroje
- Przekroje – zawierają wszystkie charakterystyczne elementy konstrukcji budynku, wzdłuż lub w poprzek od dachu do fundamentów, czyli warstwy podłogi, stropów, dachu, sposób rozwiązania niektórych połączeń części budynku (np. ściany ze stropem, ściany z dachem).

5. Rysunki konstrukcyjne
- Rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych, głębokość ich posadowienia oraz materiał, z którego są wykonane.
- Rzut stropów i nadproży – rysunek przedstawiający układ stropów, rozmieszczenie i rozstaw belek stropowych, wymiary nadproży i podciągów.
- Rzut więźby dachowej – układ elementów konstrukcyjnych dachu i ich przekroje. Wszystkie elementy są ponumerowane zgodnie z oznaczeniami z zestawienia tarcicy dachowej.
-Detale konstrukcji – wyrysowane elementy żelbetowe, z uwzględnieniem zbrojenia, zestawieniem stali i wytycznymi wykonawczymi.

6. Materiały pomocnicze
- Zestawienia stolarki drzwiowej i okiennej – wykaz i wymiary okien oraz drzwi wykorzystanych w projekcie.
- Zestawienie elementów więźby dachowej – wykaz elementów użytych do konstrukcji dachu (przekroje, ilość i długości).
- Zestawienie materiałów do podstawowych instalacji sanitarnych, grzewczych i gazowych – ilość i wykaz urządzeń, armatury i elementów składowych instalacji.
- Zestawienie stali do zbrojenia elementów żelbetowych.

7. Instalacje sanitarne
- Projekty instalacji – rozmieszczenie wszystkich instalacji wewnętrznych, wodnej, kanalizacyjnej, gazowej i c.o., wraz z opisem i wykazem materiałów instalacyjnych.

8. Instalacje elektryczne
Projekt instalacji i urządzeń elektrycznych i teletechnicznych wewnętrznych.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4049.00zł

Rzuty gotowego projektu domu Eco 29

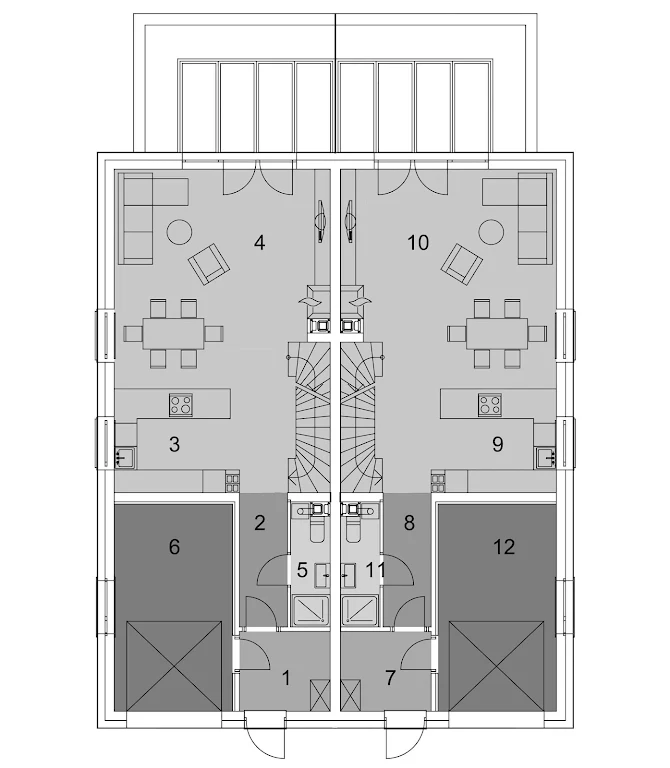

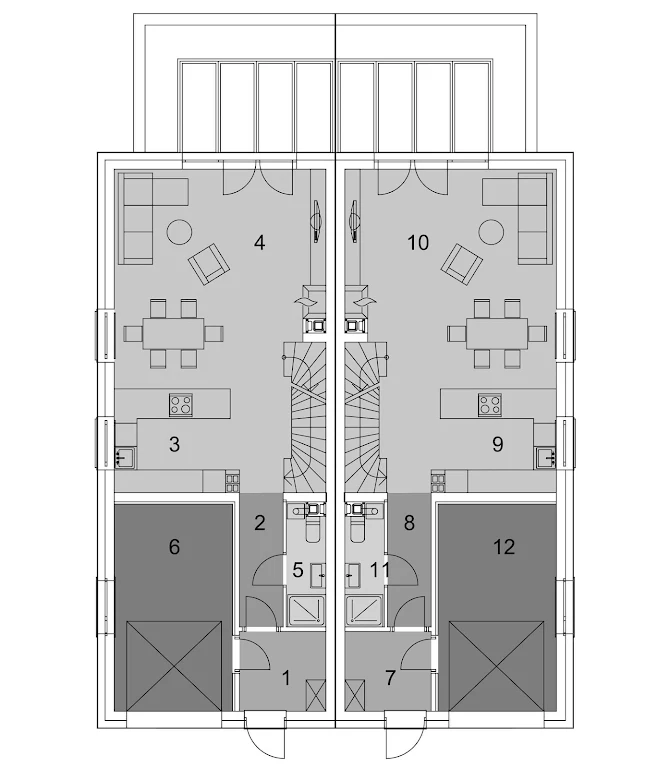

1. Wiatrołap	4,95 m²
2. Hol + schody	13,05 m²
3. Kuchnia	8,77 m²
4. Pokój dzienny + jadalnia	28,98 m²
5. łazienka	3,22 m²
6. Garaż	16,95 m²

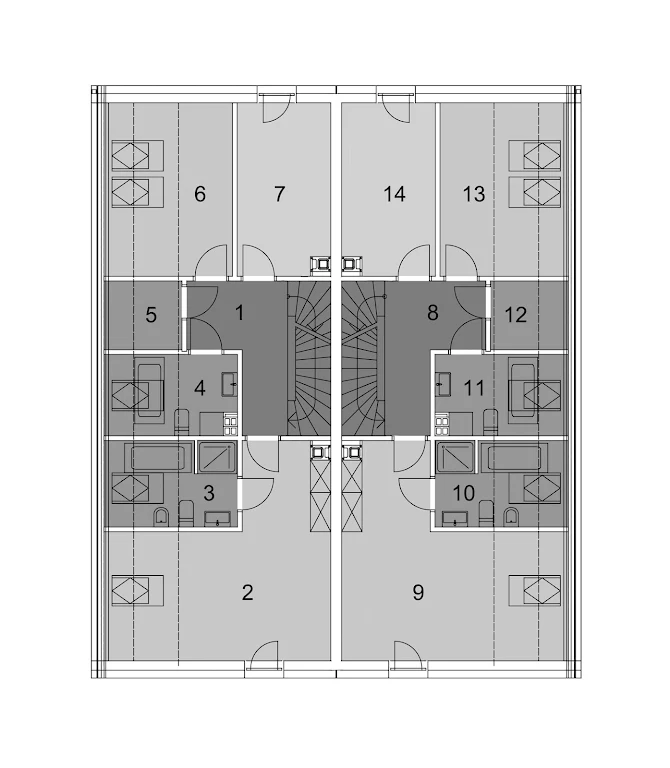

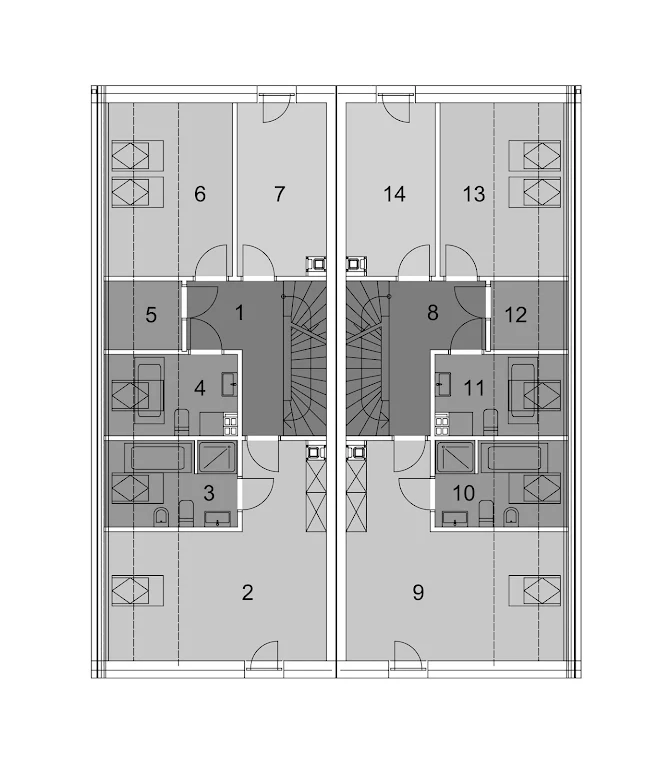

1. Korytarz	6,65 m²
2. Sypialnia	19,13 m²
3. łazienka	4,59 m²
4. łazienka	4,11 m²
5. Garderoba	1,16 m²
6. Sypialnia	8,64 m²
7. Sypialnia	9,84 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Eco 29

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Eco 29

Parametry Techniczne gotowego projektu domu Eco 29

Pow. użytkowa 113.09 m²

Ilość pokoi 4

Powierzchnia zabudowy 189.92 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

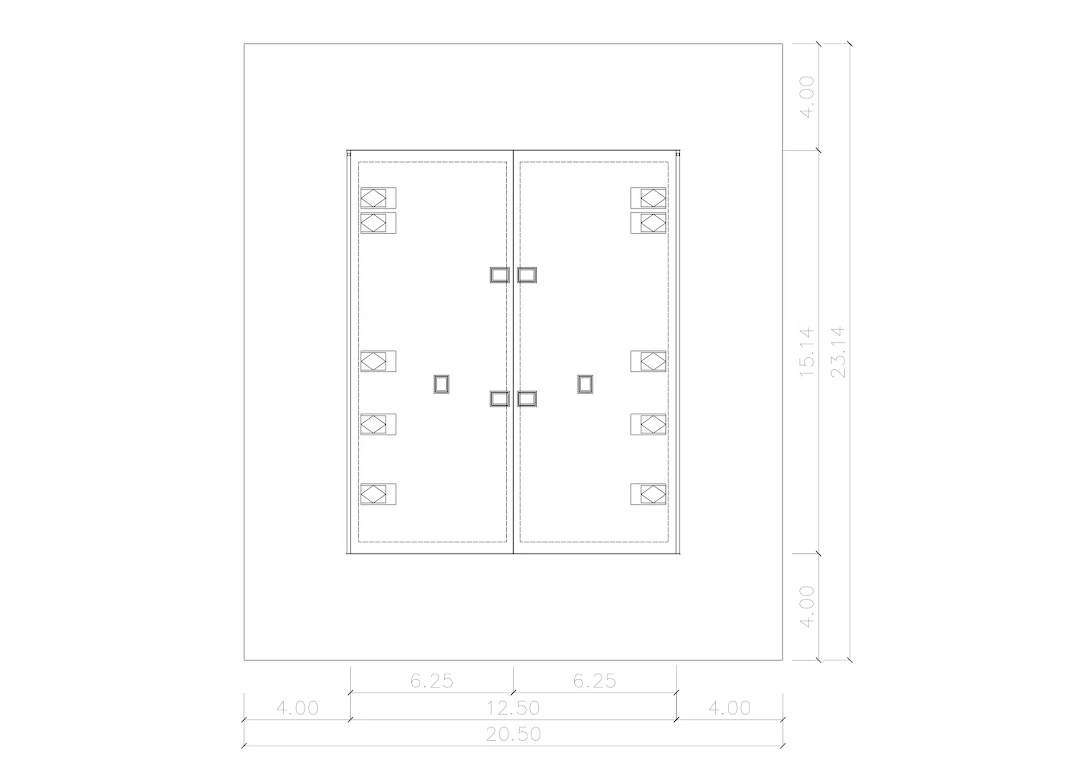

Szerokość działki 20.5 m

Obiekt dom

Typ domu bliźniak i dwurodzinny

Długość budynku 15.14 m

Rodzaj garażu w bryle

Piwnica bez podpiwniczenia

Ogrzewanie gaz

Kubatura 784.65 m³

Rodzaj dachu dwuspadowy

Wysokość budynku 9.04 m

Długość działki 23.14 m

Bryła budynku prosta bryła

Styl budynku nowoczesny

Kąt nachylenia dachu 35 °

Kalenica prostopadła do drogi

Liczba łazieniek 3

Szerokość budynku 12.5 m

Kominek kominek w projekcie

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 113.09 m²

Powierzchnia zabudowy 189.92 m²

Garaż 1 stanowisko

Szerokość działki 20.5 m

Typ domu bliźniak i dwurodzinny

Rodzaj garażu w bryle

Ogrzewanie gaz

Rodzaj dachu dwuspadowy

Długość działki 23.14 m

Styl budynku nowoczesny

Kalenica prostopadła do drogi

Szerokość budynku 12.5 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 4

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Długość budynku 15.14 m

Piwnica bez podpiwniczenia

Kubatura 784.65 m³

Wysokość budynku 9.04 m

Bryła budynku prosta bryła

Kąt nachylenia dachu 35 °

Liczba łazieniek 3

Kominek kominek w projekcie

Nasze prawdziwe opinie z Google

Opis projektu domu Eco 29

Cena za jeden segment. Każdy kolejny - 10%.
