96.13 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Eco 28 dwulokalowy

ID: 34318

8898 2025-07-11

8898 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 04.07.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

Co zawiera projekt?
1. Opisy
- Opis techniczny architektury – rozwiązania funkcjonalne budynku, zestawienie jego powierzchni oraz powierzchni poszczególnych pomieszczeń, opis materiałów proponowanych do wykończenia budynku etc.
- Opis techniczny konstrukcji – zestawienie materiałów, z których wykonane są elementy konstrukcyjne, a także podstawowe dane do obliczeń statycznych.
- Obliczenia konstrukcyjne – podstawowe założenia i wyniki obliczeń konstrukcyjnych.
- Opisy instalacji – wyjaśnienie przyjętych założeń projektowych i rozwiązań w zakresie ogrzewania domu, instalacji wodociągowych i kanalizacji sanitarnej, gazowej oraz elektrycznej.

2. Rysunki architektoniczne

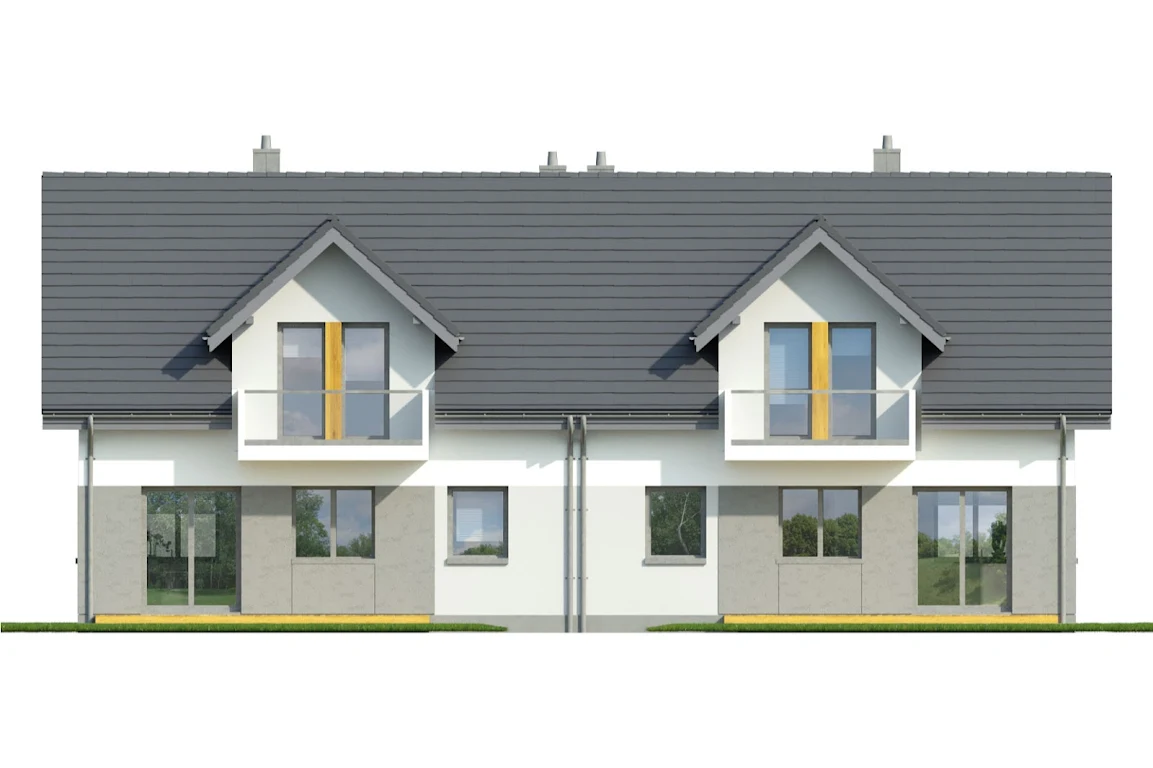

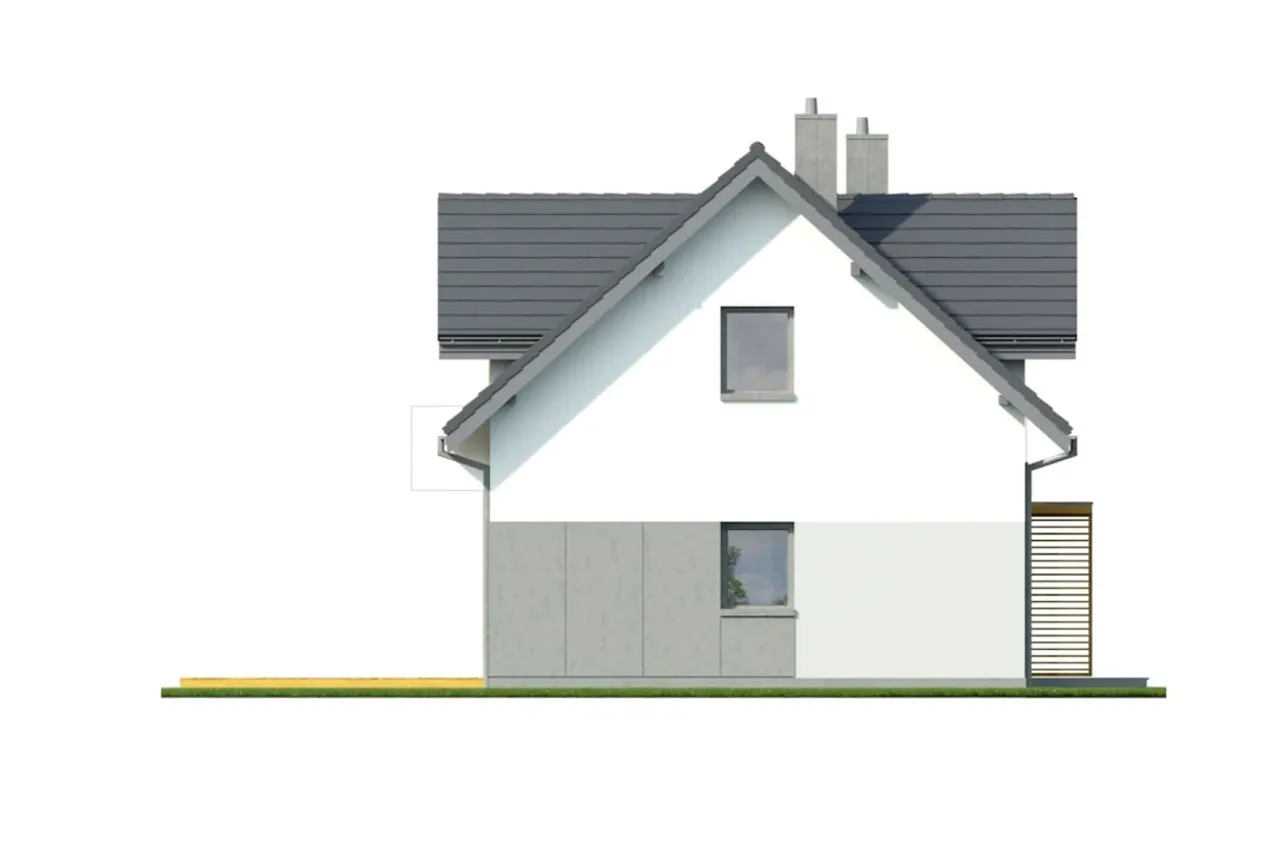

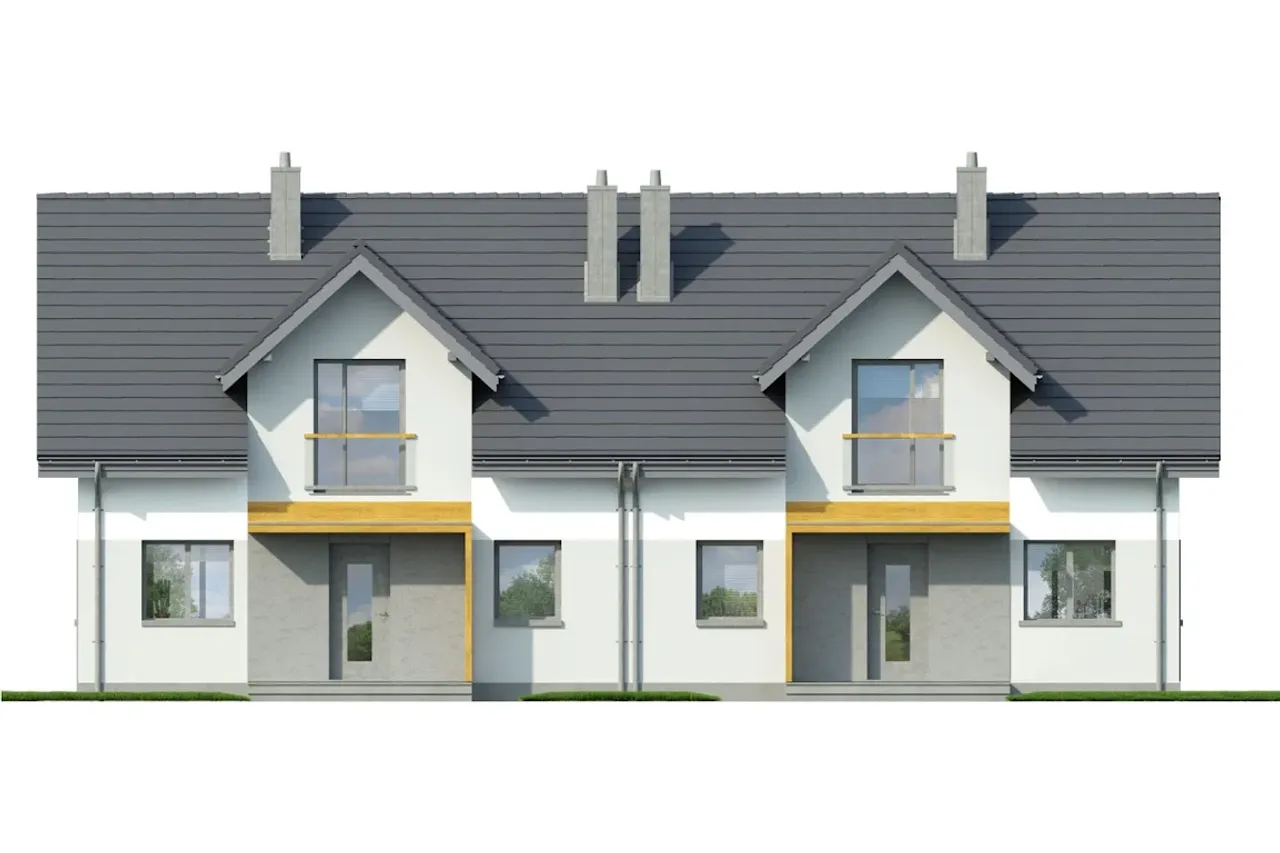

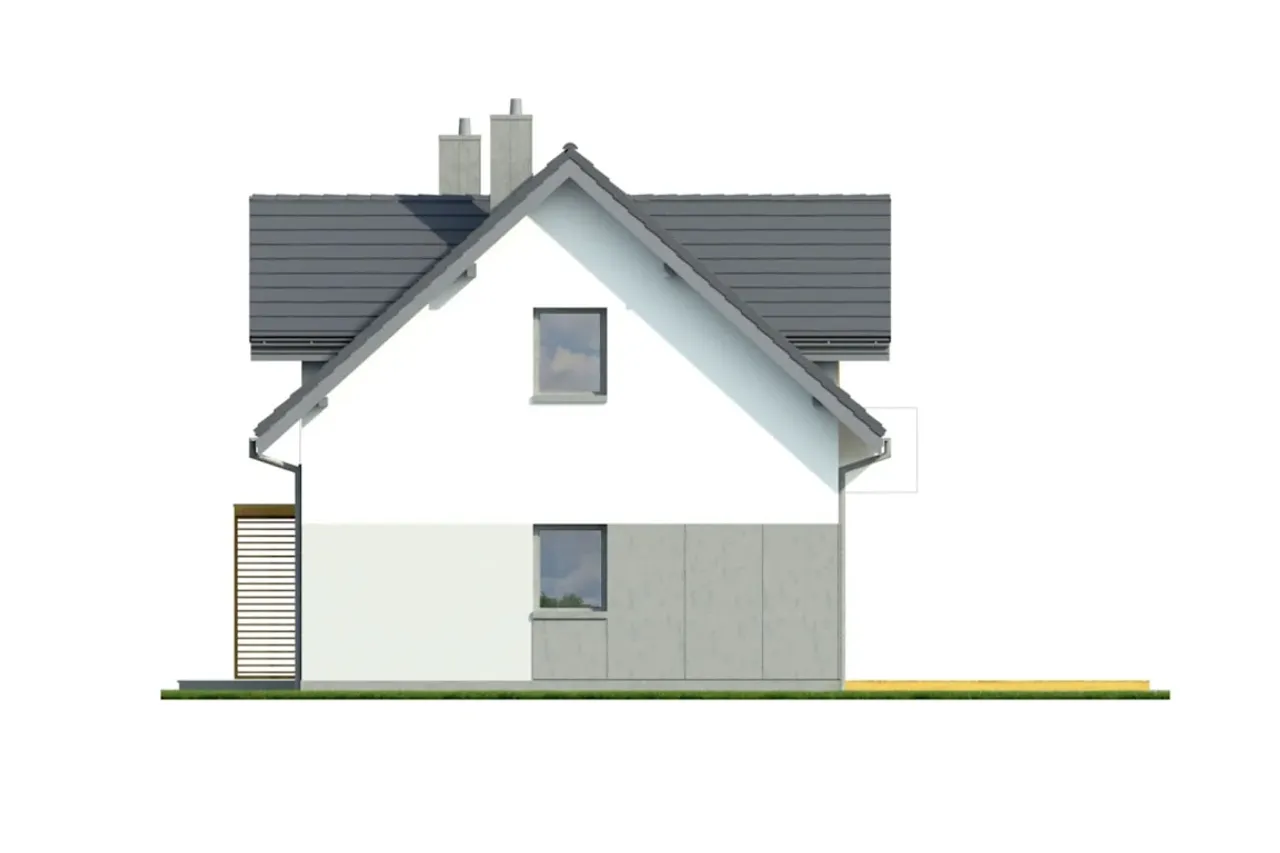

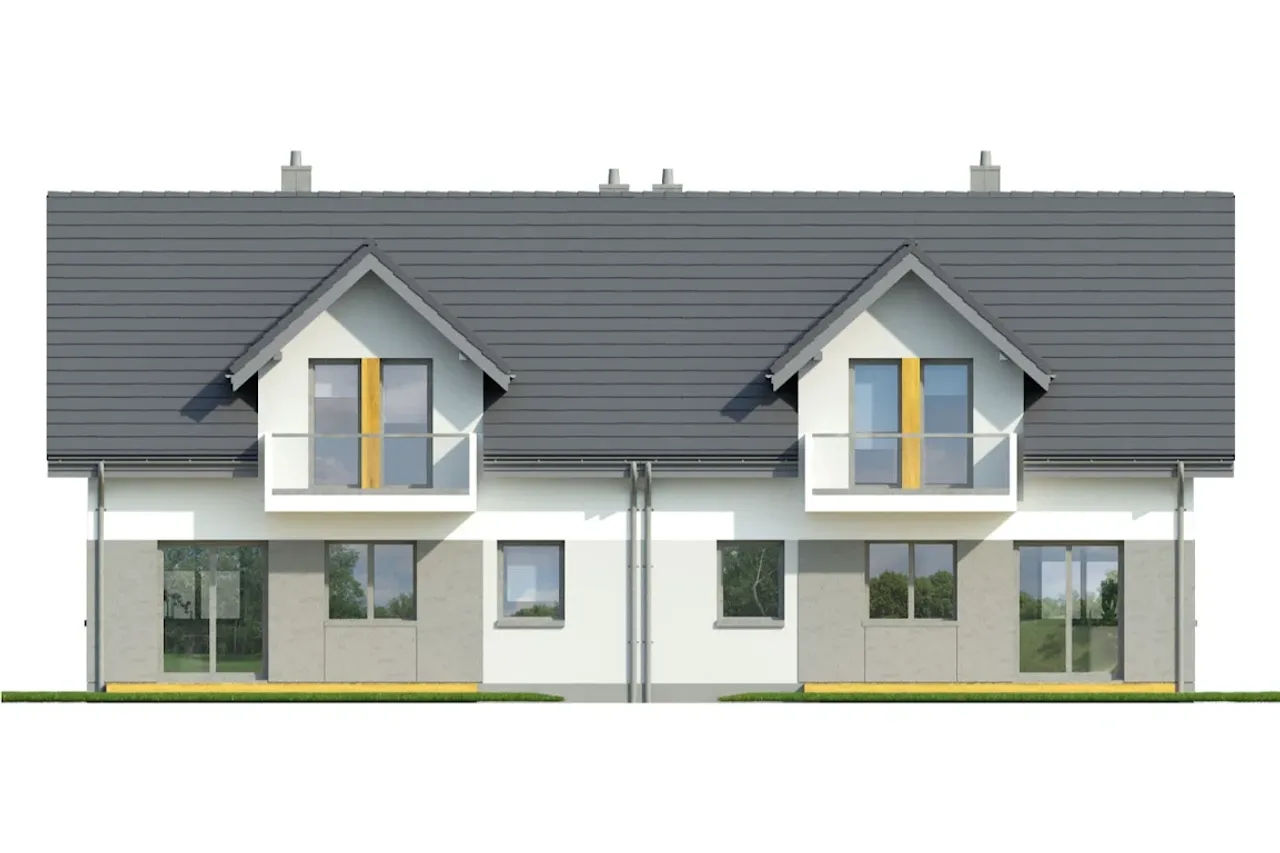

- Widoki elewacji - dokładny wygląd frontu, tyłu, boków domu oraz opis materiałów wykończeniowych.

3. Rzuty
- Rzut parteru i pięter – rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian (nośnych, działowych, etc.) na każdej kondygnacji domu. Pokazuje również sugerowane rozmieszczenie otworów drzwiowych, urządzeń kuchennych i sanitarnych, etc.
- Rzut dachu – kształt, wymiary dachu, kąt nachylenia jego wszystkich połaci oraz rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych.

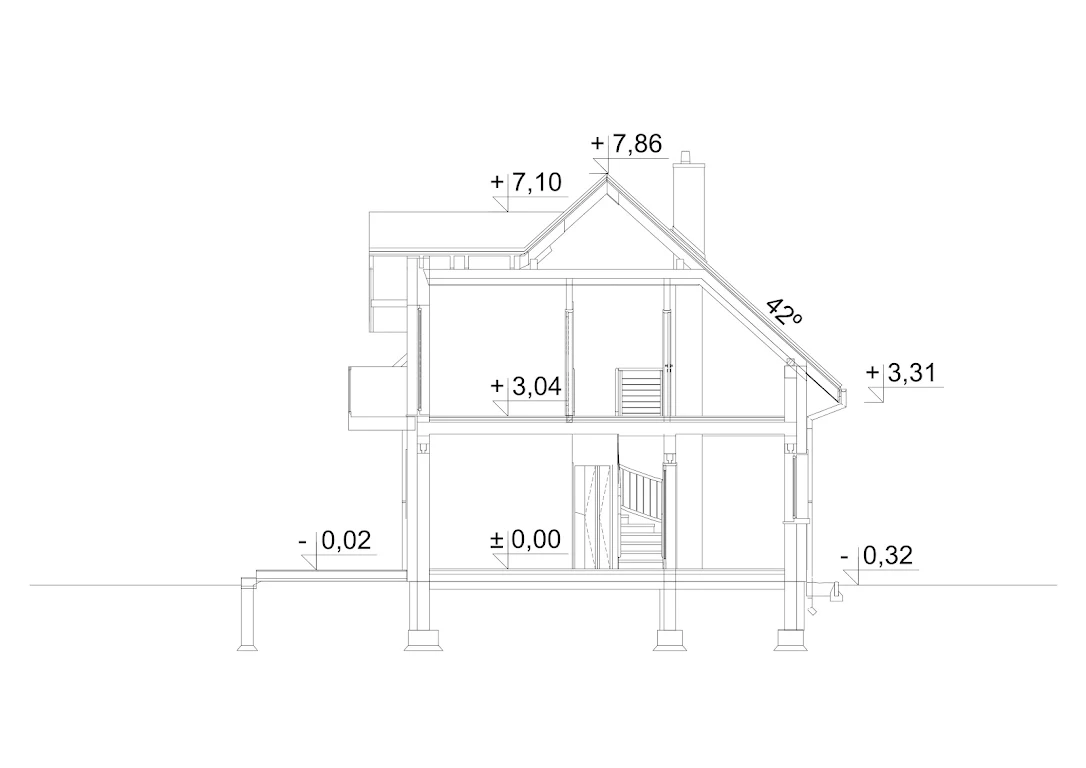

4. Przekroje
- Przekroje – zawierają wszystkie charakterystyczne elementy konstrukcji budynku, wzdłuż lub w poprzek od dachu do fundamentów, czyli warstwy podłogi, stropów, dachu, sposób rozwiązania niektórych połączeń części budynku (np. ściany ze stropem, ściany z dachem).

5. Rysunki konstrukcyjne
- Rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych, głębokość ich posadowienia oraz materiał, z którego są wykonane.
- Rzut stropów i nadproży – rysunek przedstawiający układ stropów, rozmieszczenie i rozstaw belek stropowych, wymiary nadproży i podciągów.
- Rzut więźby dachowej – układ elementów konstrukcyjnych dachu i ich przekroje. Wszystkie elementy są ponumerowane zgodnie z oznaczeniami z zestawienia tarcicy dachowej.
-Detale konstrukcji – wyrysowane elementy żelbetowe, z uwzględnieniem zbrojenia, zestawieniem stali i wytycznymi wykonawczymi.

6. Materiały pomocnicze
- Zestawienia stolarki drzwiowej i okiennej – wykaz i wymiary okien oraz drzwi wykorzystanych w projekcie.
- Zestawienie elementów więźby dachowej – wykaz elementów użytych do konstrukcji dachu (przekroje, ilość i długości).
- Zestawienie materiałów do podstawowych instalacji sanitarnych, grzewczych i gazowych – ilość i wykaz urządzeń, armatury i elementów składowych instalacji.
- Zestawienie stali do zbrojenia elementów żelbetowych.

7. Instalacje sanitarne
- Projekty instalacji – rozmieszczenie wszystkich instalacji wewnętrznych, wodnej, kanalizacyjnej, gazowej i c.o., wraz z opisem i wykazem materiałów instalacyjnych.

8. Instalacje elektryczne
Projekt instalacji i urządzeń elektrycznych i teletechnicznych wewnętrznych.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

wersje

dodatki

wysyłka

kontakt

8898 zł

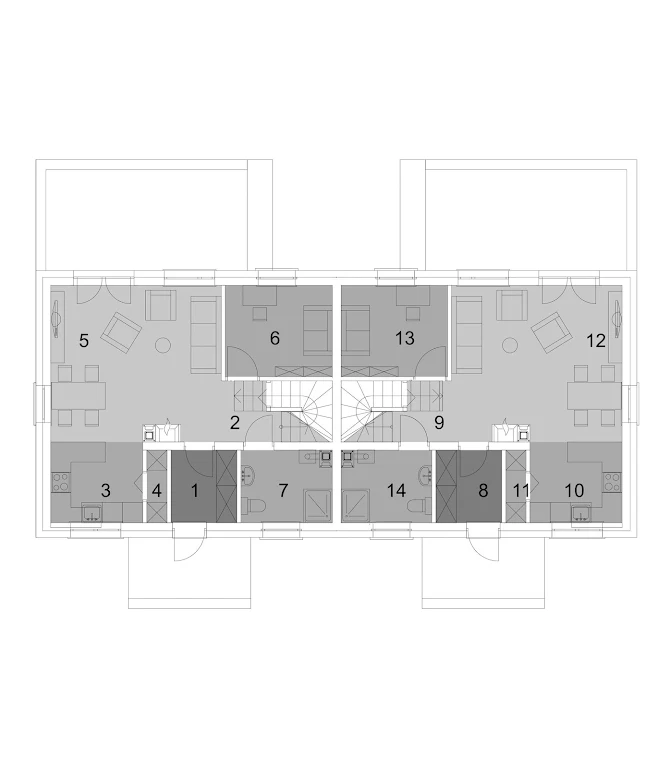

Rzuty gotowego projektu domu Eco 28 dwulokalowy

1. Wiatrołap	4,15 m²
2. Korytarz	5,61 m²
3. Kuchnia	6,47 m²
4. Spiżarnia	1,24 m²
5. Pokój dzienny + jadalnia	21,85 m²
6. Gabinet	8,23 m²
7. łazienka	5,23 m²
8. Wiatrołap	4,15 m²
9. Korytarz	5,61 m²
10. Kuchnia	6,47 m²
11. Spiżarnia	1,24 m²
12. Pokój dzienny + jadalnia	21,85 m²
13. Gabinet	8,23 m²
14. łazienka	5,23 m²

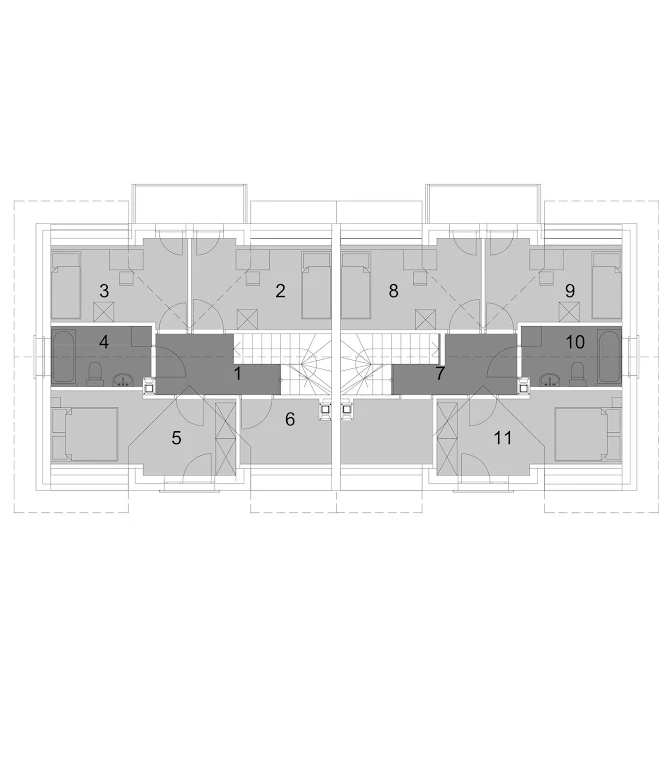

1. Korytarz	5,31 m²
2. Pokój	8,77 m²
3. Pokój	8,45 m²
4. łazienka	5,20 m²
5. Sypialnia	10,96 m²
6. Garderoba	3,93 m²
7. Korytarz	5,31 m²
8. Pokój	8,77 m²
9. Pokój	8,45 m²
10. łazienka	5,20 m²
11. Sypialnia	10,96 m²
12. Garderoba	3,93 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Eco 28 dwulokalowy

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Eco 28 dwulokalowy

Parametry Techniczne gotowego projektu domu Eco 28 dwulokalowy

Ilość pokoi 5

Pow. użytkowa 96.13 m²

Powierzchnia zabudowy 71.47 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

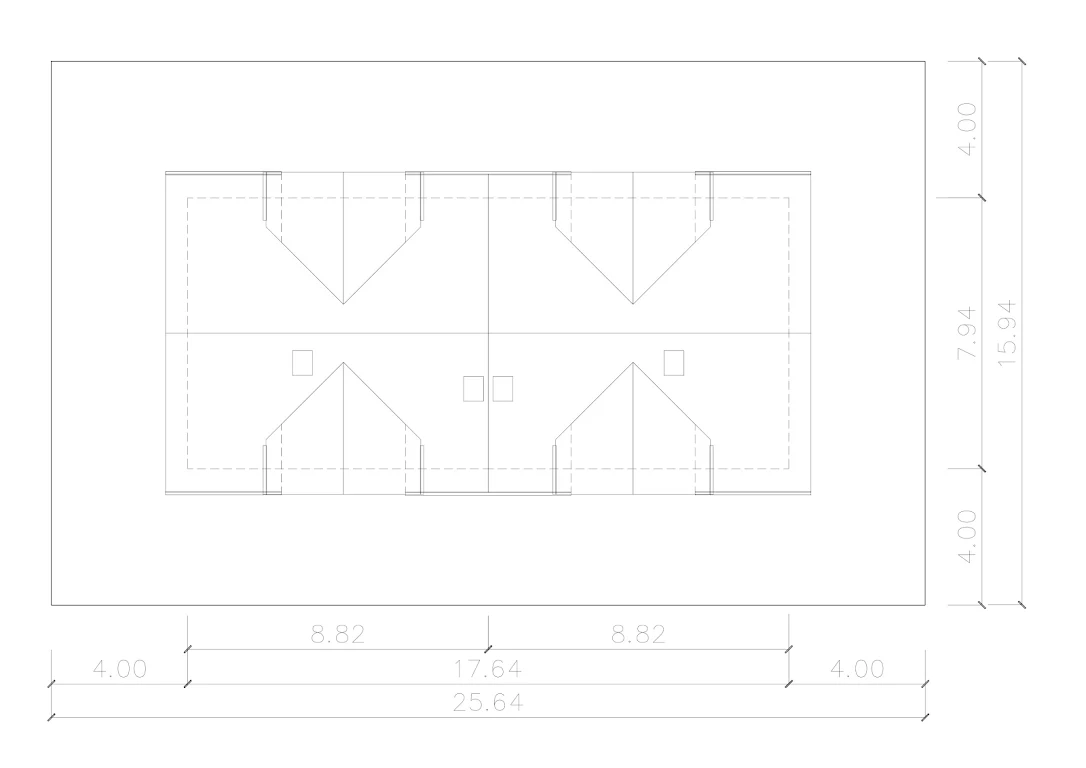

Szerokość działki 25.64 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 7.86 m

Kalenica równoległa do drogi

Długość działki 15.94 m

Styl budynku nowoczesny

Liczba łazieniek 2

Kąt nachylenia dachu 42 °

Szerokość budynku 17.64 m

Rodzaj dachu dwuspadowy

Kominek kominek w projekcie

Długość budynku 7.94 m

Piwnica bez podpiwniczenia

Kubatura 402.2 m³

Koszty budowy tylko z kosztorysem, 200-250 tys.

Ilość pokoi 5

Powierzchnia zabudowy 71.47 m²

Garaż bez garażu

Szerokość działki 25.64 m

Typ domu jednorodzinny całoroczny

Kalenica równoległa do drogi

Styl budynku nowoczesny

Kąt nachylenia dachu 42 °

Rodzaj dachu dwuspadowy

Długość budynku 7.94 m

Kubatura 402.2 m³

Pow. użytkowa 96.13 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Wysokość budynku 7.86 m

Długość działki 15.94 m

Liczba łazieniek 2

Szerokość budynku 17.64 m

Kominek kominek w projekcie

Piwnica bez podpiwniczenia

Koszty budowy tylko z kosztorysem, 200-250 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Eco 28 dwulokalowy

Ściany: bloczek z betonu komórkowego 24 cm + ocieplenie wełna.; Strop: gestożebrowy.; Dach: dwuspadowy, kąt nachylenia 42 st.; Pokrycie dachu: dachówka ceramiczna.; Ogrzewanie: gazowe.; Wentylacja: grawitacyjna.; Projekt zgodny z przepisami WT 2021.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
