Gotowy projekt domu Eco 20 (ID: 24041)

107.71 m²

parterowy+poddasze

1 stanowisko

murowany

4121 2025-11-21

Eco 20 - 107.71m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

4121 zł

(4649 zł brutto)

TANIEJ 528 zł do 17.11.2025

Najniższa cena z 30 dni przed obniżką: 4121 zł

4121 2025-11-21

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

Co zawiera projekt?
1. Opisy
- Opis techniczny architektury – rozwiązania funkcjonalne budynku, zestawienie jego powierzchni oraz powierzchni poszczególnych pomieszczeń, opis materiałów proponowanych do wykończenia budynku etc.
- Opis techniczny konstrukcji – zestawienie materiałów, z których wykonane są elementy konstrukcyjne, a także podstawowe dane do obliczeń statycznych.
- Obliczenia konstrukcyjne – podstawowe założenia i wyniki obliczeń konstrukcyjnych.
- Opisy instalacji – wyjaśnienie przyjętych założeń projektowych i rozwiązań w zakresie ogrzewania domu, instalacji wodociągowych i kanalizacji sanitarnej, gazowej oraz elektrycznej.

2. Rysunki architektoniczne

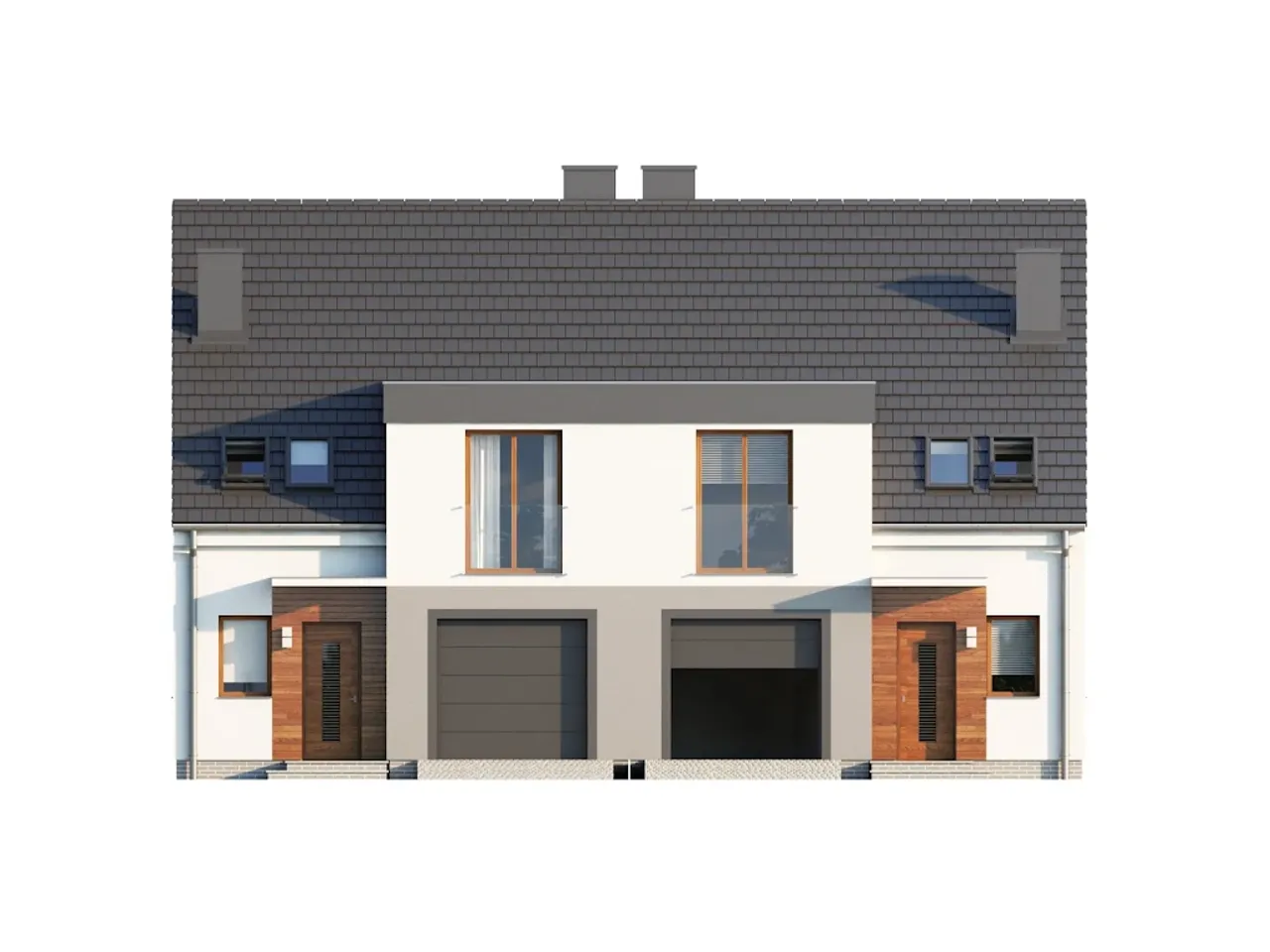

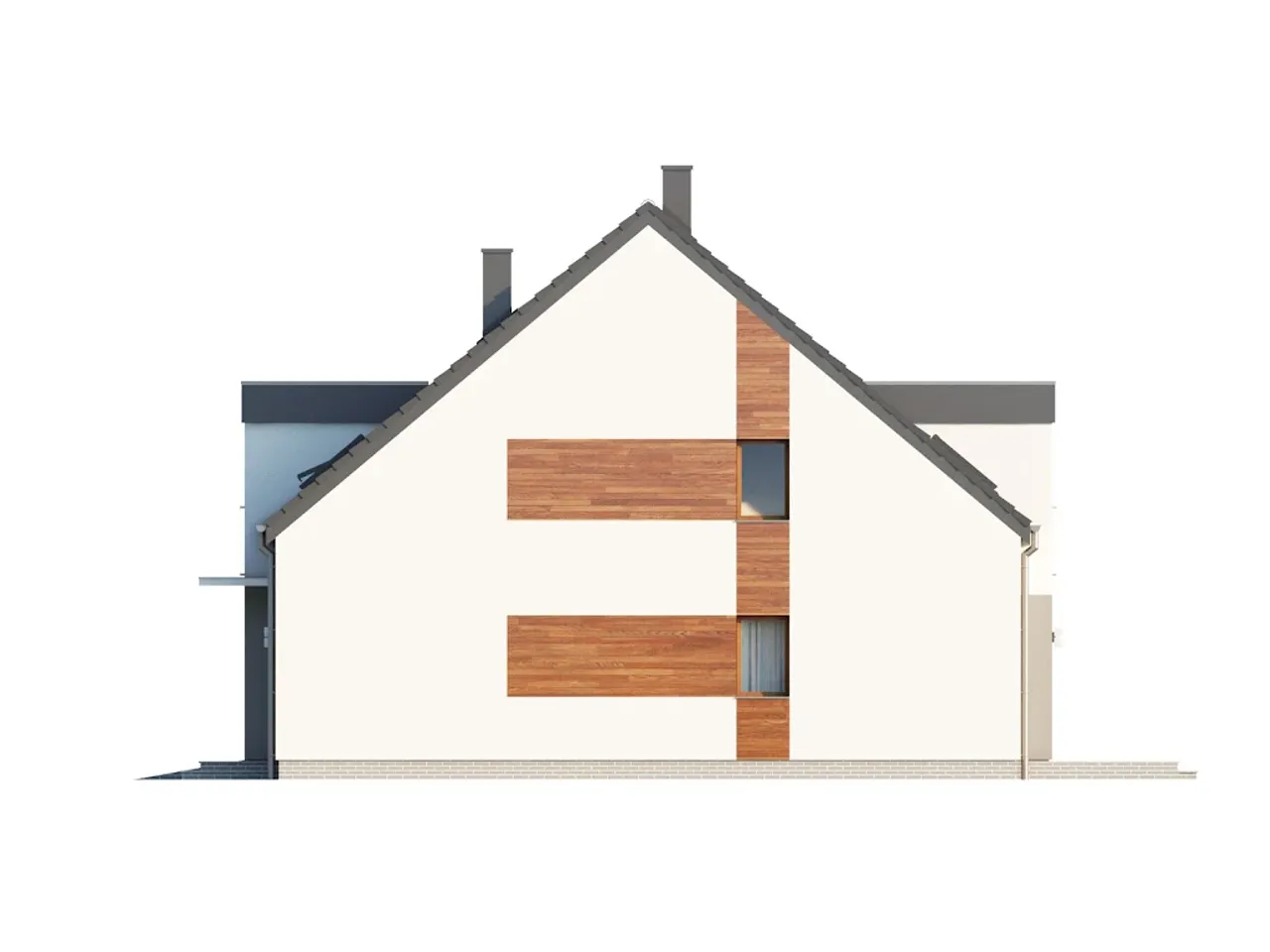

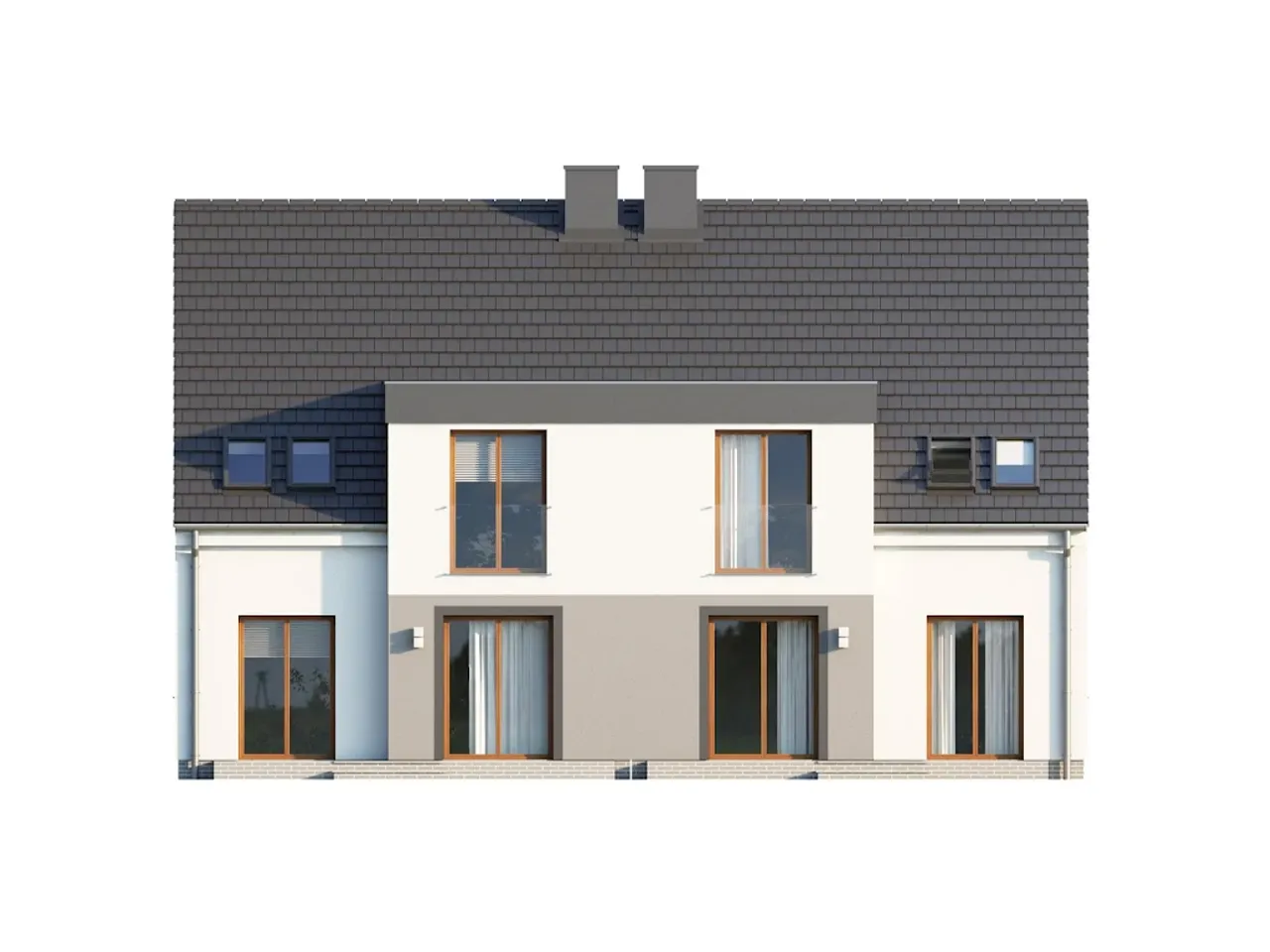

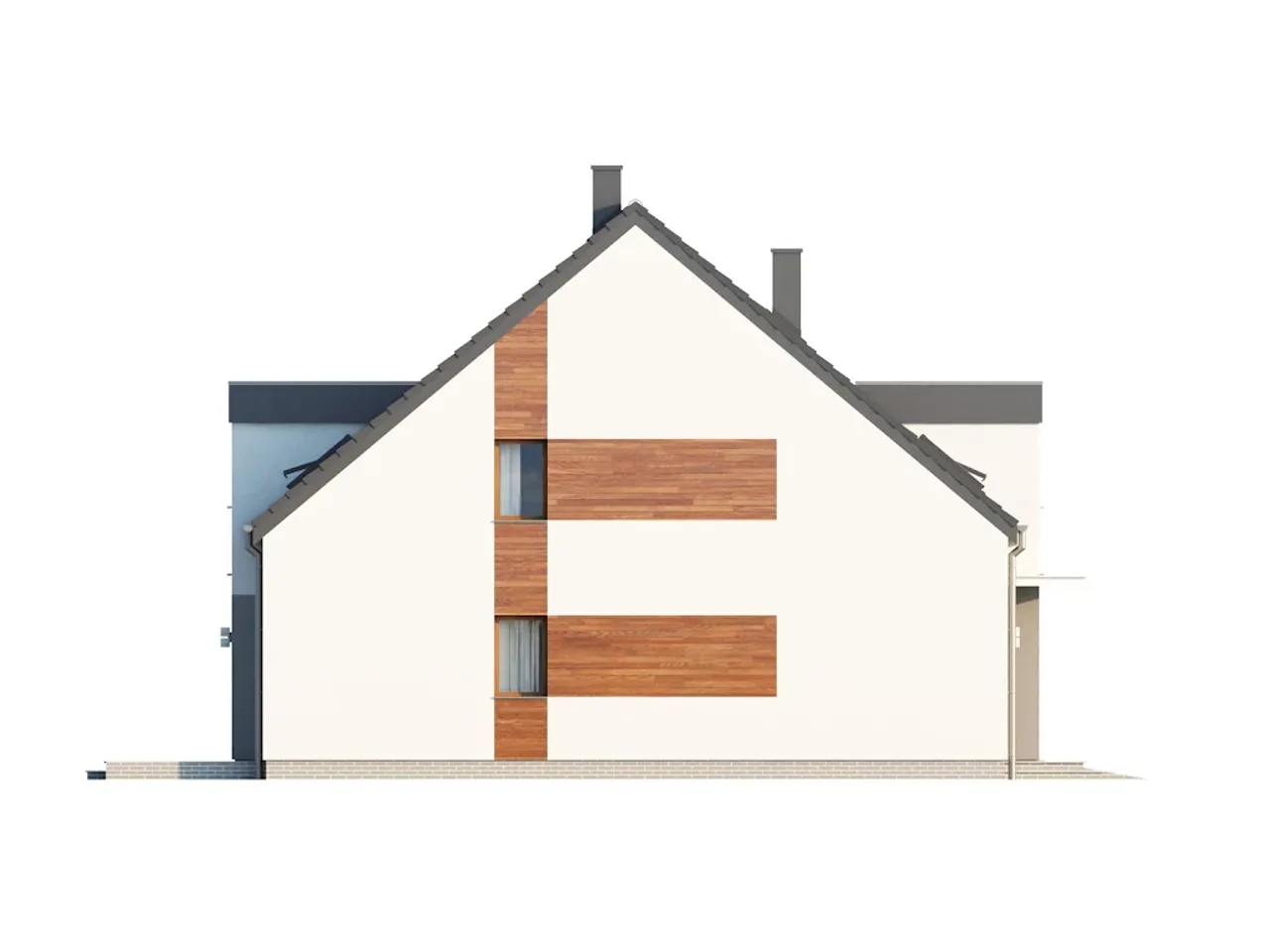

- Widoki elewacji - dokładny wygląd frontu, tyłu, boków domu oraz opis materiałów wykończeniowych.

3. Rzuty
- Rzut parteru i pięter – rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian (nośnych, działowych, etc.) na każdej kondygnacji domu. Pokazuje również sugerowane rozmieszczenie otworów drzwiowych, urządzeń kuchennych i sanitarnych, etc.
- Rzut dachu – kształt, wymiary dachu, kąt nachylenia jego wszystkich połaci oraz rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych.

4. Przekroje

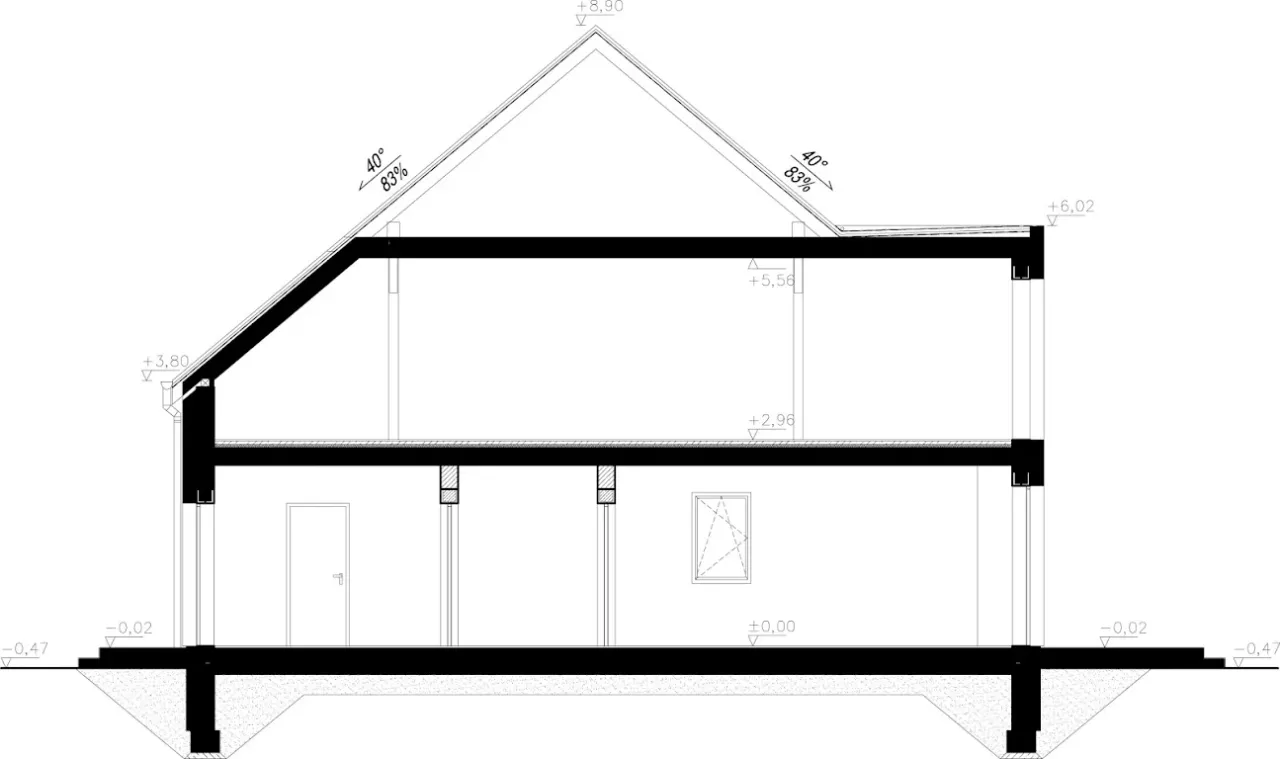

- Przekroje – zawierają wszystkie charakterystyczne elementy konstrukcji budynku, wzdłuż lub w poprzek od dachu do fundamentów, czyli warstwy podłogi, stropów, dachu, sposób rozwiązania niektórych połączeń części budynku (np. ściany ze stropem, ściany z dachem).

5. Rysunki konstrukcyjne
- Rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych, głębokość ich posadowienia oraz materiał, z którego są wykonane.
- Rzut stropów i nadproży – rysunek przedstawiający układ stropów, rozmieszczenie i rozstaw belek stropowych, wymiary nadproży i podciągów.
- Rzut więźby dachowej – układ elementów konstrukcyjnych dachu i ich przekroje. Wszystkie elementy są ponumerowane zgodnie z oznaczeniami z zestawienia tarcicy dachowej.
-Detale konstrukcji – wyrysowane elementy żelbetowe, z uwzględnieniem zbrojenia, zestawieniem stali i wytycznymi wykonawczymi.

6. Materiały pomocnicze
- Zestawienia stolarki drzwiowej i okiennej – wykaz i wymiary okien oraz drzwi wykorzystanych w projekcie.
- Zestawienie elementów więźby dachowej – wykaz elementów użytych do konstrukcji dachu (przekroje, ilość i długości).
- Zestawienie materiałów do podstawowych instalacji sanitarnych, grzewczych i gazowych – ilość i wykaz urządzeń, armatury i elementów składowych instalacji.
- Zestawienie stali do zbrojenia elementów żelbetowych.

7. Instalacje sanitarne
- Projekty instalacji – rozmieszczenie wszystkich instalacji wewnętrznych, wodnej, kanalizacyjnej, gazowej i c.o., wraz z opisem i wykazem materiałów instalacyjnych.

8. Instalacje elektryczne
Projekt instalacji i urządzeń elektrycznych i teletechnicznych wewnętrznych.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Eco 20

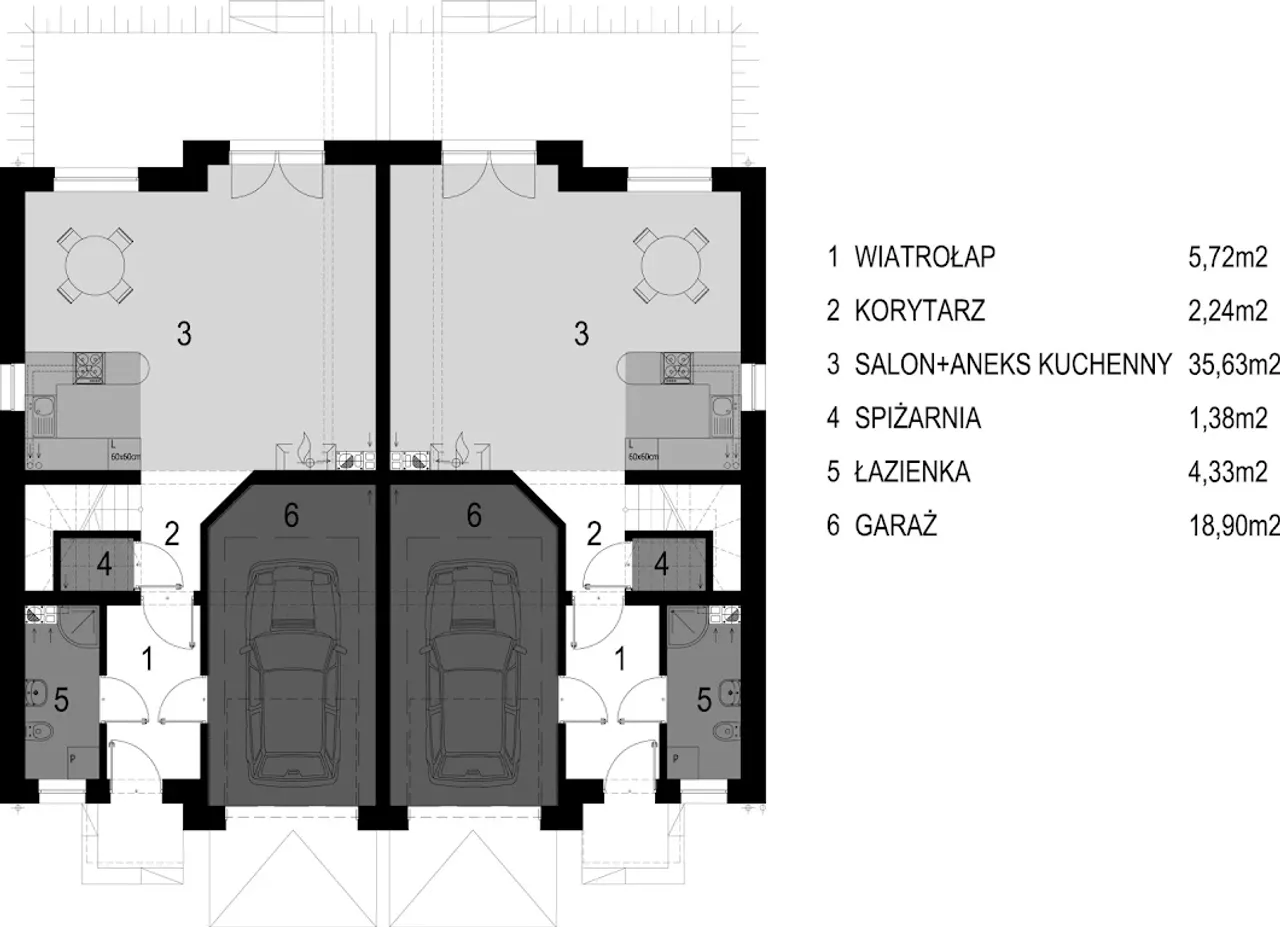

1. Wiatrołap	5,72 m²
2. Korytarz	2,24 m²
3. Salon + aneks kuchenny	35,63 m²
4. Spiżarnia	1,38 m²
5. łazienka	4,33 m²
6. Garaż	18,90 m²

Pobieram bezpłatne rysunki szczegółowe

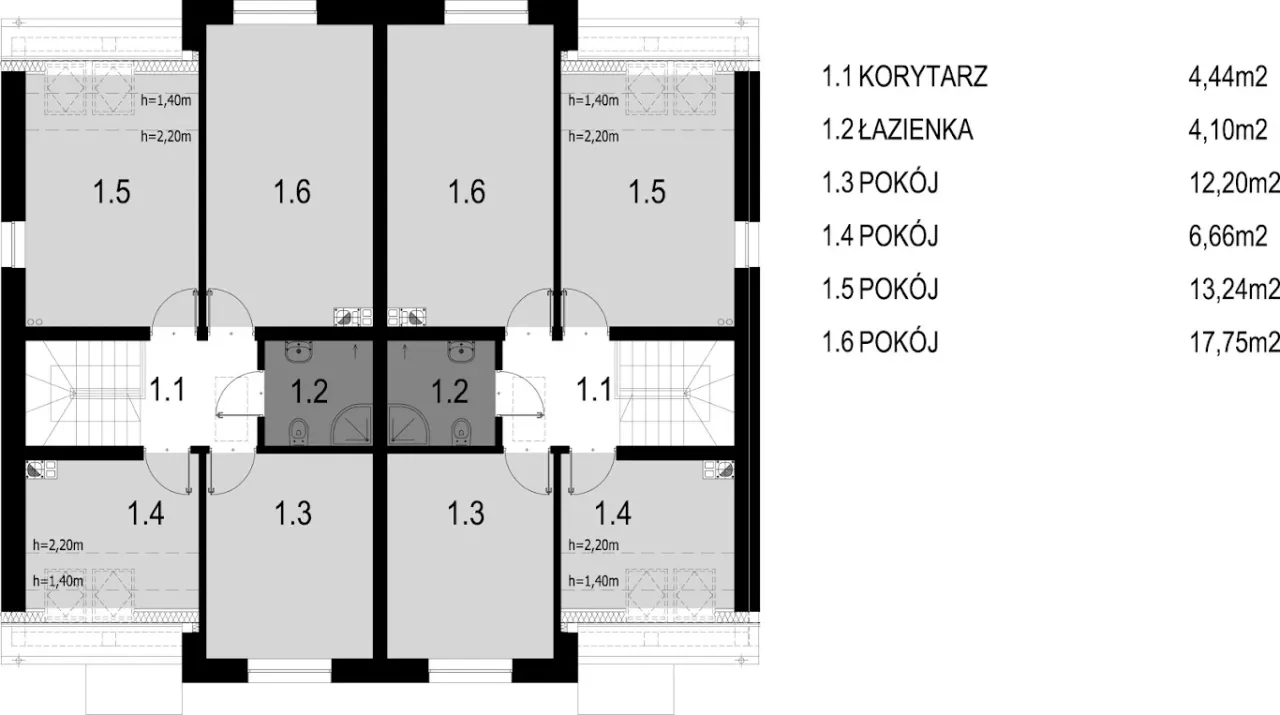

1. Korytarz	4,44 m²
2. łazienka	4,10 m²
3. Pokój	12,20 m²
4. Pokój	6,66 m²
5. Pokój	13,24 m²
6. Pokój	17,75 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Eco 20

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Eco 20

Parametry Techniczne gotowego projektu domu Eco 20

Ilość pokoi 5

Pow. użytkowa 107.71 m²

Powierzchnia zabudowy 179.78 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

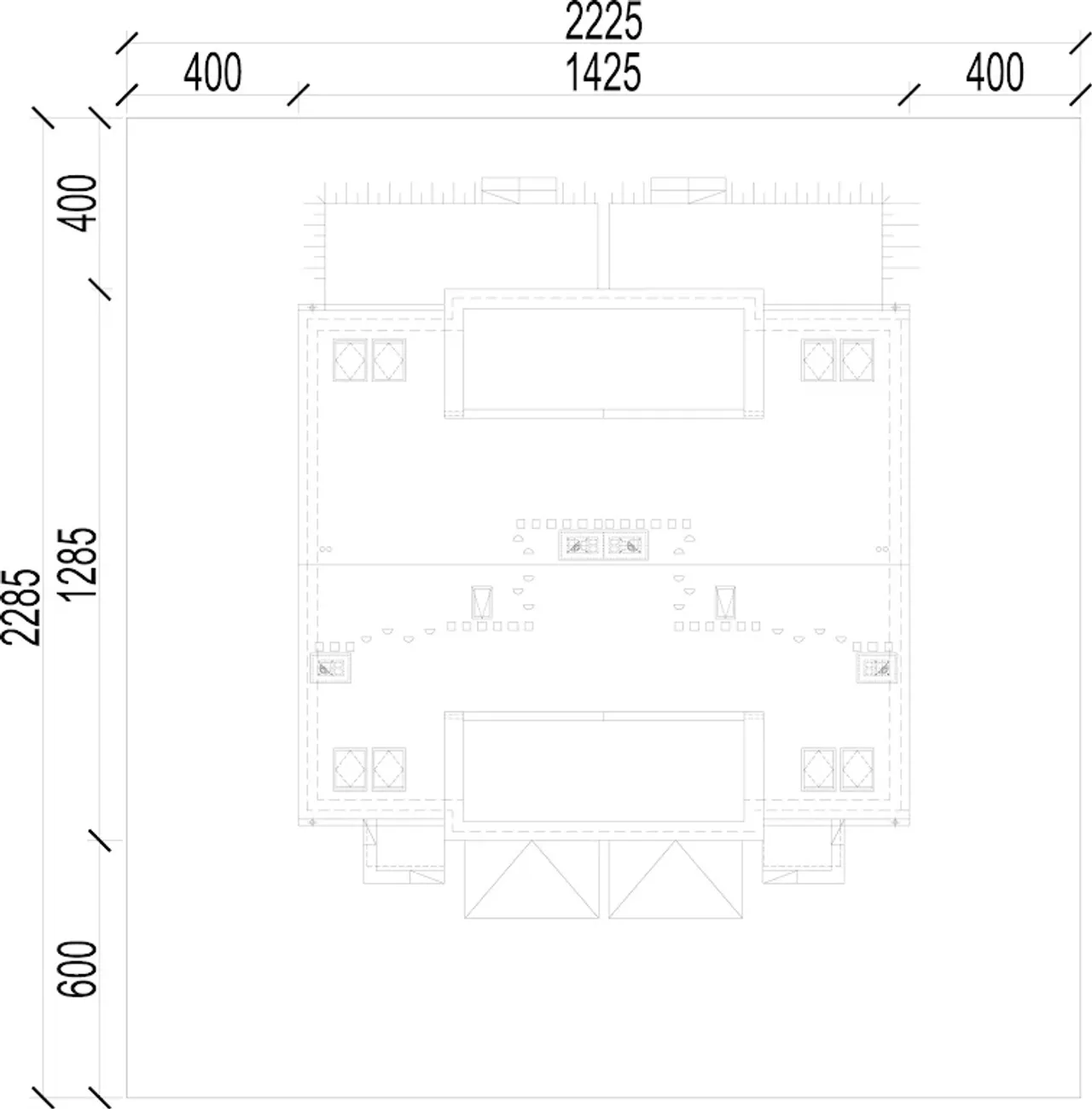

Szerokość działki 22.25 m

Obiekt dom

Typ domu bliźniak i dwurodzinny

Styl budynku nowoczesny

Liczba łazieniek 2

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Szerokość budynku 14.25 m

Taras z tarasem

Kalenica równoległa do drogi

Długość budynku 12.85 m

Rodzaj garażu w bryle

Piwnica bez podpiwniczenia

Kubatura 600.14 m³

Rodzaj dachu dwuspadowy

Ogrzewanie gaz

Funkcje dodatkowe z lukarnami

Wysokość budynku 8.9 m

Przechowywanie w kuchni spiżarnia

Długość działki 22.85 m

Ep 66.35

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 5

Powierzchnia zabudowy 179.78 m²

Garaż 1 stanowisko

Szerokość działki 22.25 m

Typ domu bliźniak i dwurodzinny

Liczba łazieniek 2

Kąt nachylenia dachu 40 °

Taras z tarasem

Długość budynku 12.85 m

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Funkcje dodatkowe z lukarnami

Przechowywanie w kuchni spiżarnia

Ep 66.35

Pow. użytkowa 107.71 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Kominek kominek w projekcie

Szerokość budynku 14.25 m

Kalenica równoległa do drogi

Rodzaj garażu w bryle

Kubatura 600.14 m³

Ogrzewanie gaz

Wysokość budynku 8.9 m

Długość działki 22.85 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Energia i ogrzewanie gotowego projektu domu Eco 20

Źródło ogrzewania:

gaz

Wentylacja: Grawitacyjna

Parametry energetyczne:

Ep: 66.35 kWh/(m²rok)

Nasze prawdziwe opinie z Google

Opis projektu domu Eco 20

Cena za jeden segment. Każdy kolejny - 10%.
