120.18 m²
parterowy+poddasze
1 stanowisko
z bali
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

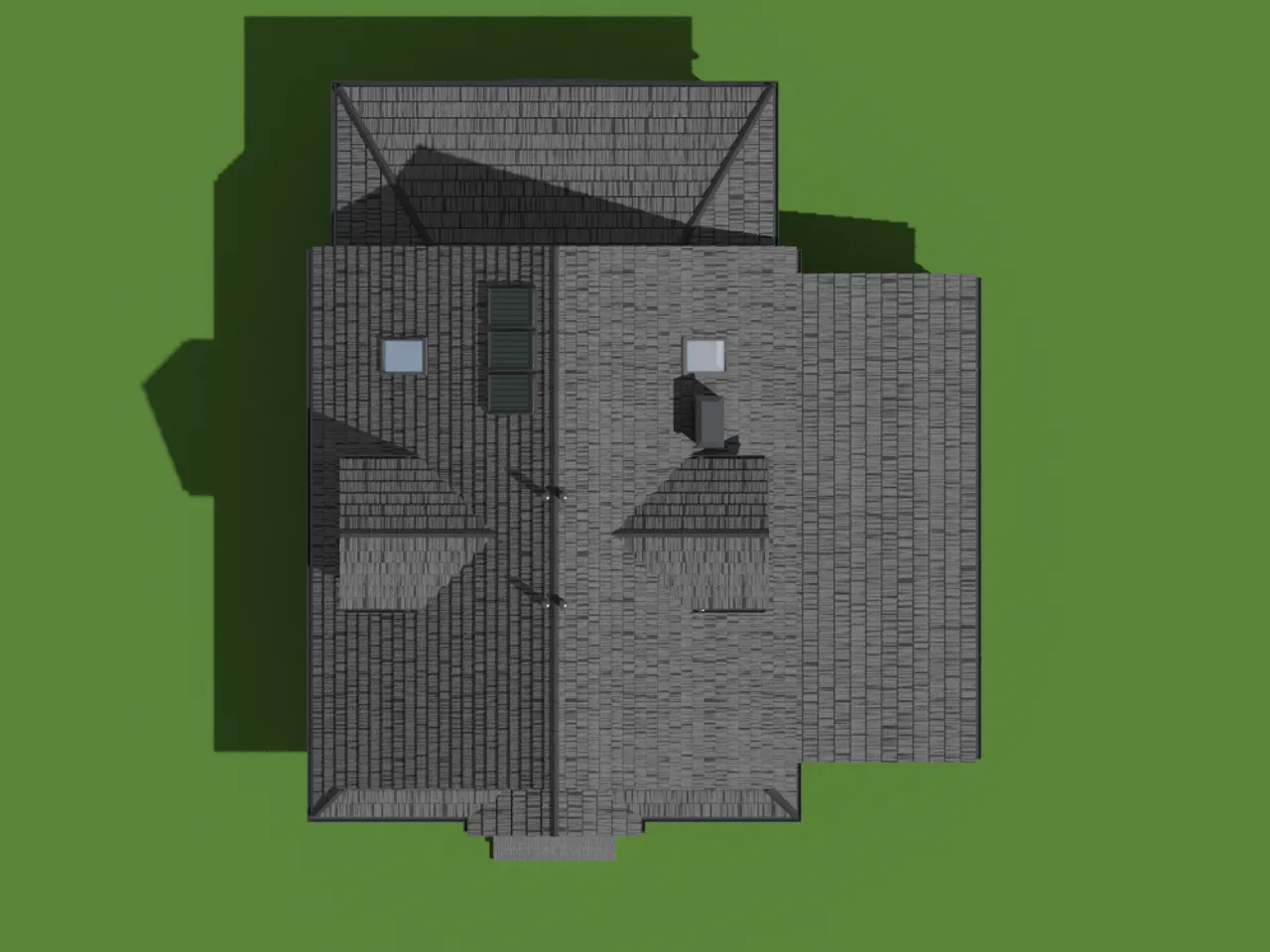

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

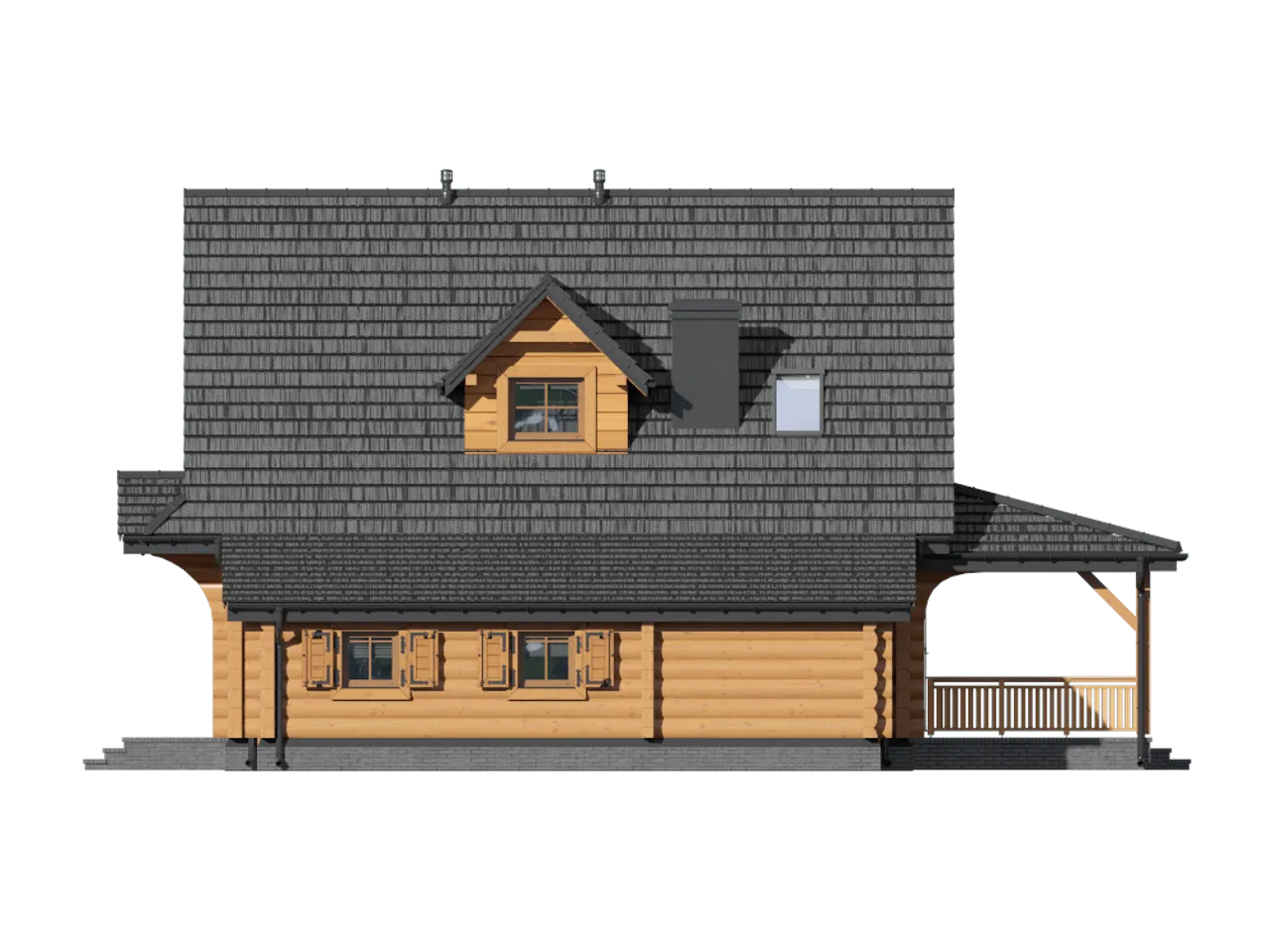

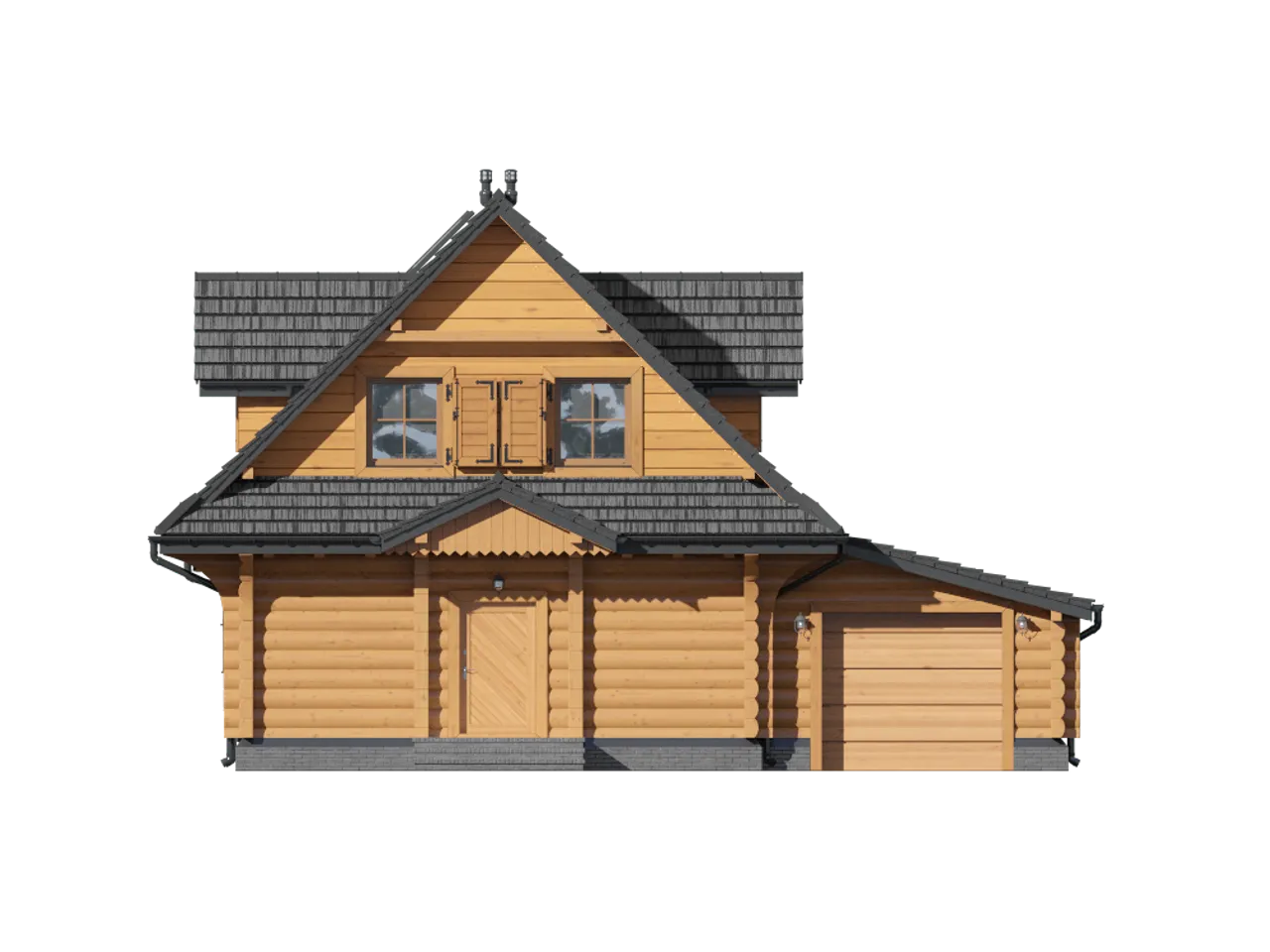

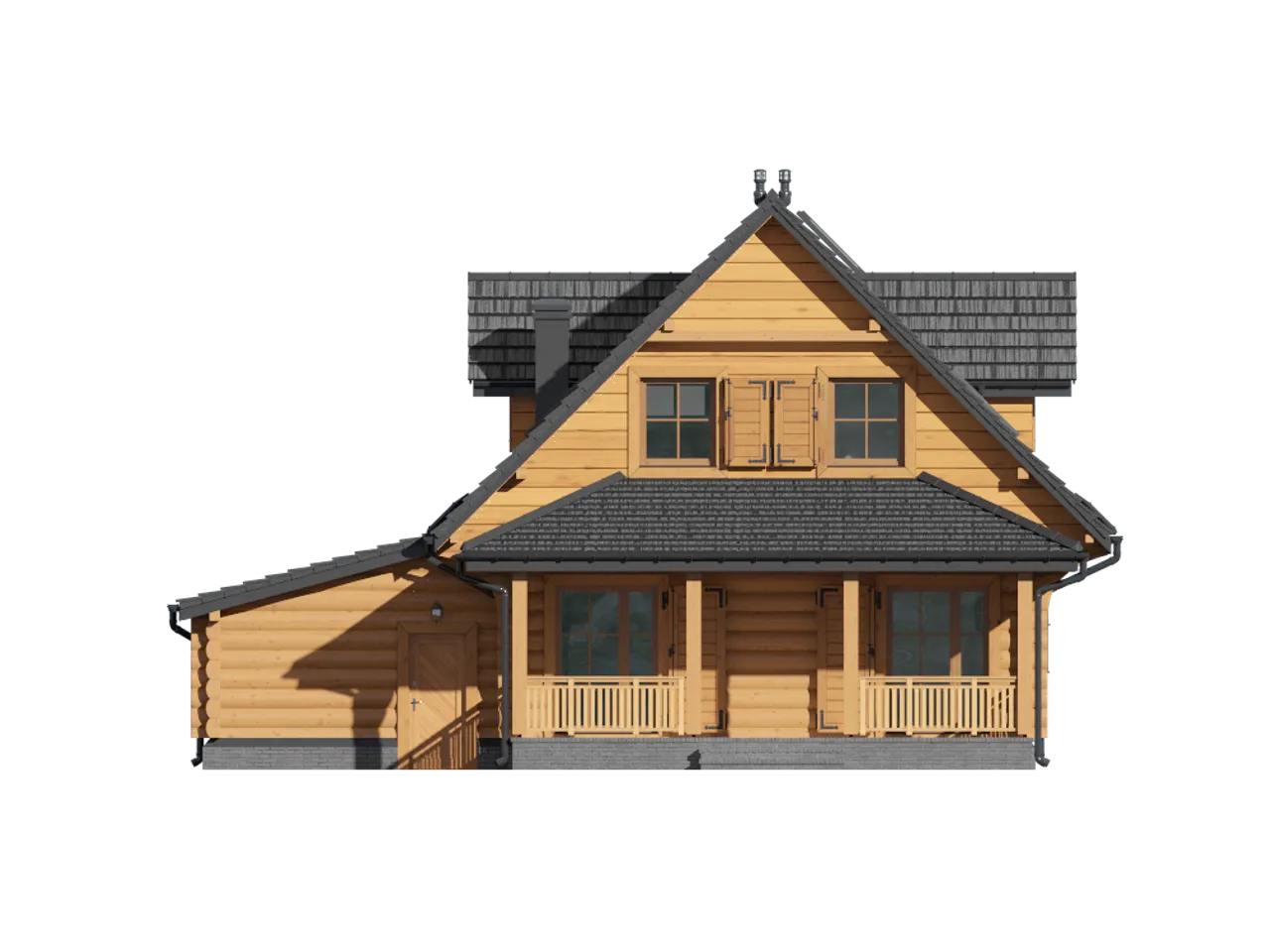

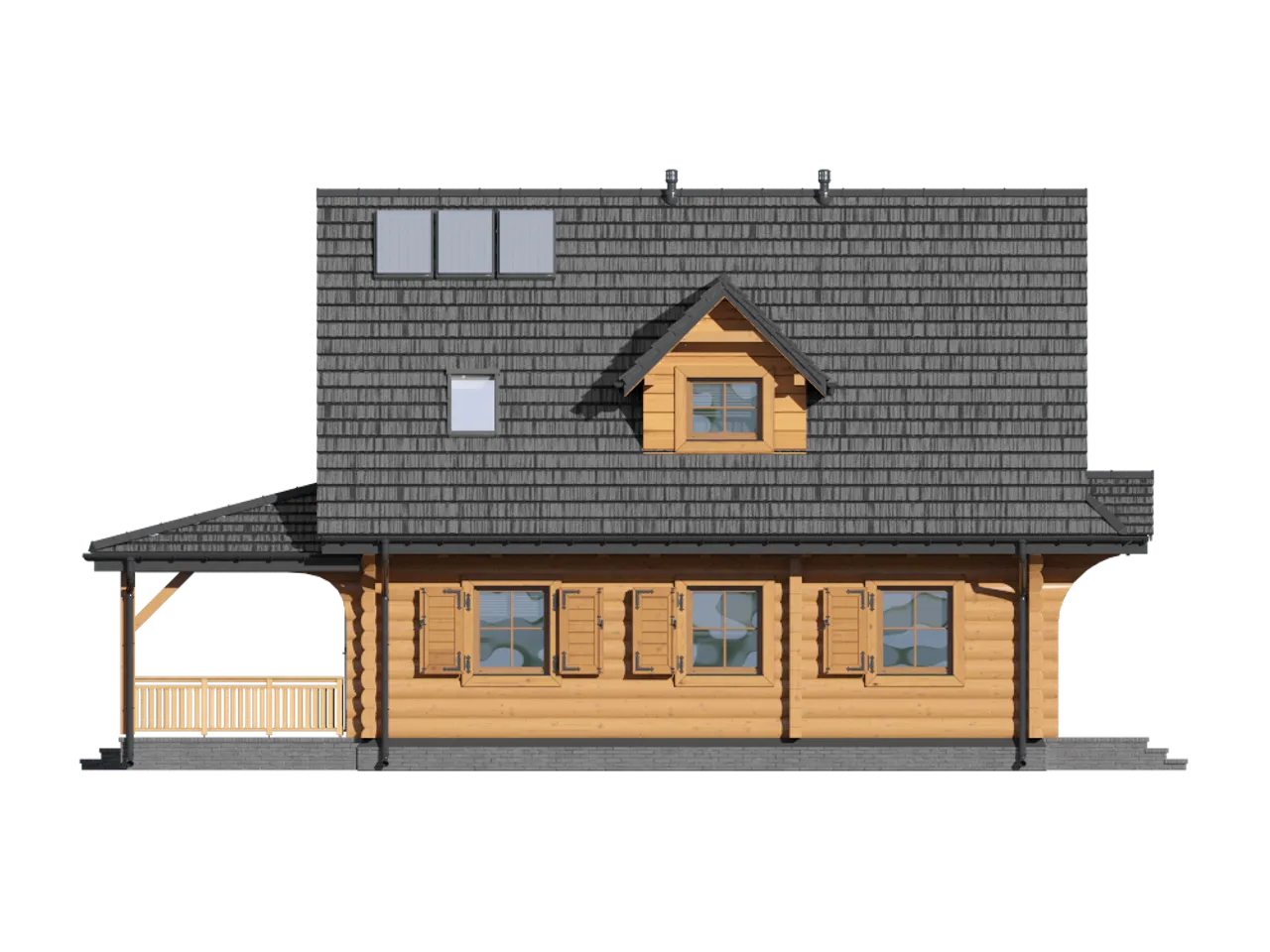

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

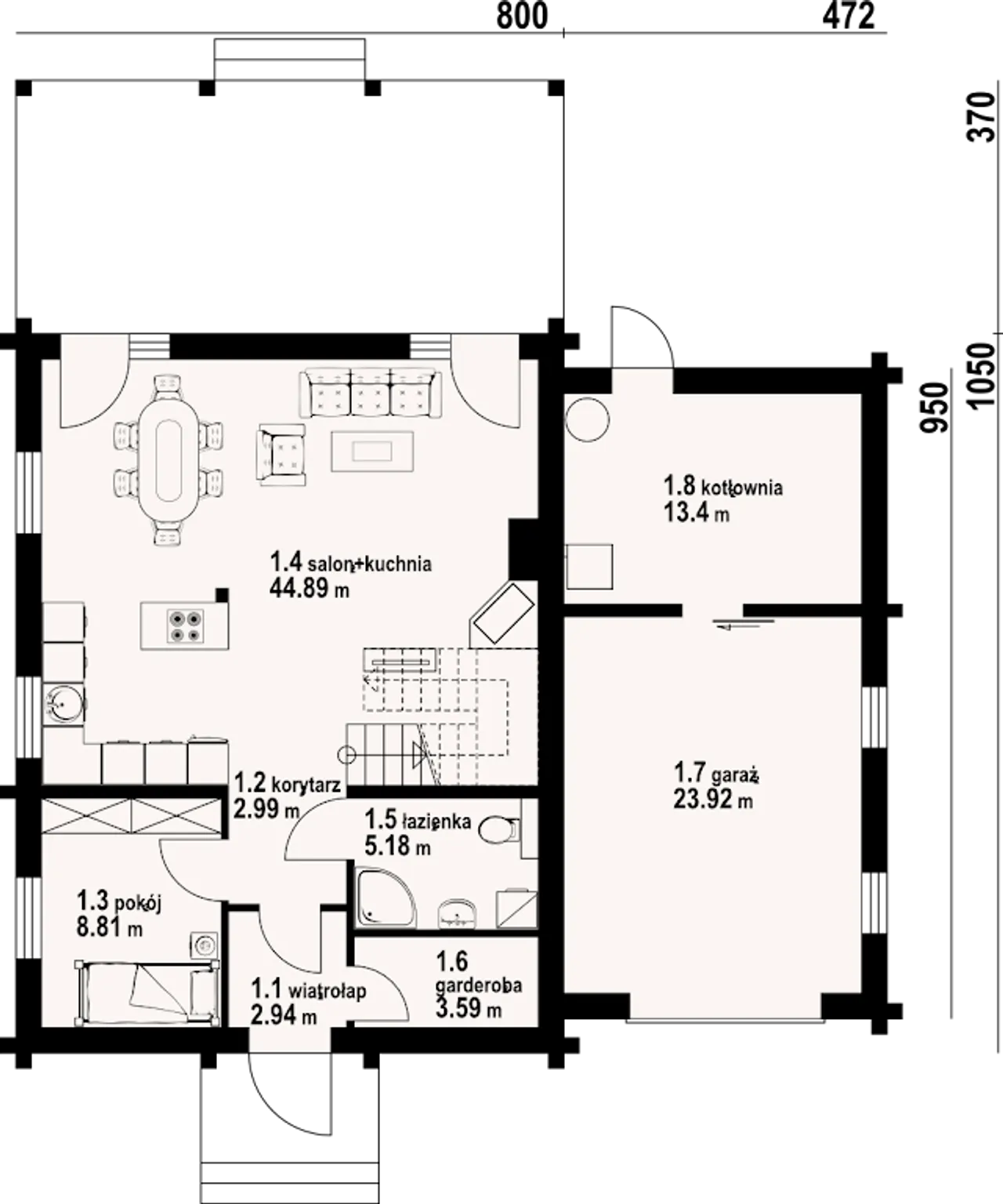

| 1. Wiatrołap | 2,94 m² |
| 2. Korytarz | 2,99 m² |
| 3. Pokój | 8,81 m² |
| 4. Salon+kuchnia | 44,89 m² |
| 5. łazienka | 5,18 m² |
| 6. Garderoba | 3,59 m² |
| 7. Garaż | 23,92 m² |
| 8. Kotłownia | 13,40 m² |

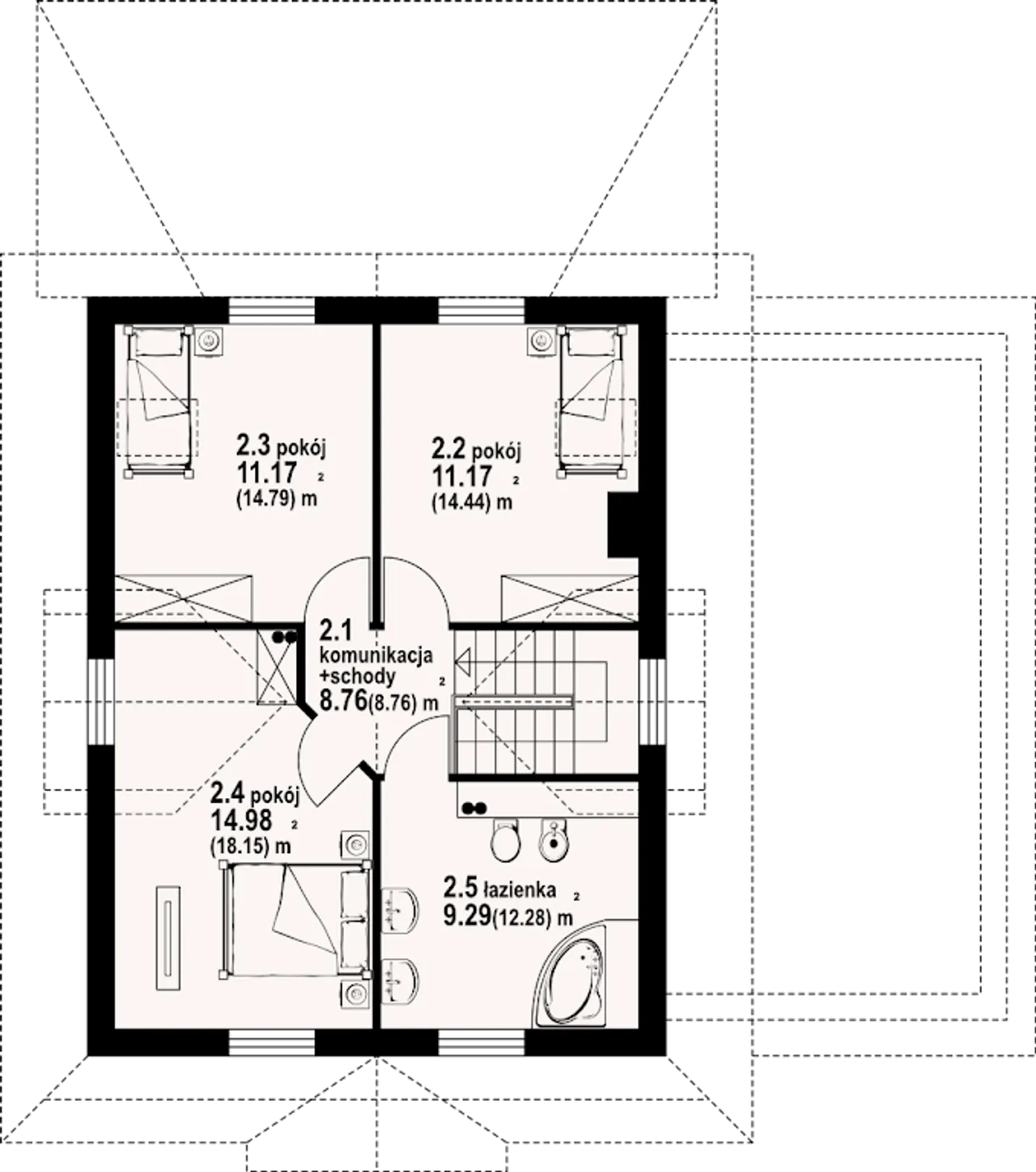

| 1. Komunikacja | 8,76 (8,76) m² |
| 2. Pokój | 11,17 (14,44) m² |
| 3. Pokój | 11,17 (14,79) m² |
| 4. Pokój | 14,98 (18,15) m² |
| 5. łazienka | 9,29 (12,28) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Dylewsko dw
| Pow. użytkowa 120.18 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 128.84 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 1 stanowisko |
| Technologia z bali |
| Szerokość działki 20.72 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Liczba łazieniek 2 |
| Wysokość budynku 8.95 m |
| Rodzaj garażu przyklejony |
| Ogrzewanie gaz, paliwo stałe |
| Funkcje dodatkowe z lukarnami |
| Kominek kominek w projekcie |
| Ep 18.5 |
| Rodzaj dachu dwuspadowy |
| Kotłownia duża kotłownia |
| Szerokość budynku 12.72 m |
| Bryła budynku prosta bryła |
| Taras z tarasem |
| Długość budynku 10.5 m |
| Styl budynku tradycyjny |
| Piwnica bez podpiwniczenia |
| Kąt nachylenia dachu 45 ° |
| Strop drewniany |
| Kubatura 604.7 m³ |
| Kalenica prostopadła do drogi |
| Powierzchnia dachu 281.6 m² |
| Długość działki 20.1 m |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Pow. użytkowa 120.18 m² |
| Powierzchnia zabudowy 128.84 m² |
| Garaż 1 stanowisko |
| Szerokość działki 20.72 m |
| Typ domu jednorodzinny całoroczny |
| Wysokość budynku 8.95 m |
| Ogrzewanie gaz, paliwo stałe |
| Kominek kominek w projekcie |
| Rodzaj dachu dwuspadowy |
| Szerokość budynku 12.72 m |
| Taras z tarasem |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 45 ° |
| Kubatura 604.7 m³ |
| Powierzchnia dachu 281.6 m² |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Ilość pokoi 5 |
| Kondygnacje parterowy+poddasze |
| Technologia z bali |
| Obiekt dom |
| Liczba łazieniek 2 |
| Rodzaj garażu przyklejony |
| Funkcje dodatkowe z lukarnami |
| Ep 18.5 |
| Kotłownia duża kotłownia |
| Bryła budynku prosta bryła |
| Długość budynku 10.5 m |
| Piwnica bez podpiwniczenia |
| Strop drewniany |
| Kalenica prostopadła do drogi |
| Długość działki 20.1 m |
gaz
paliwo stałe

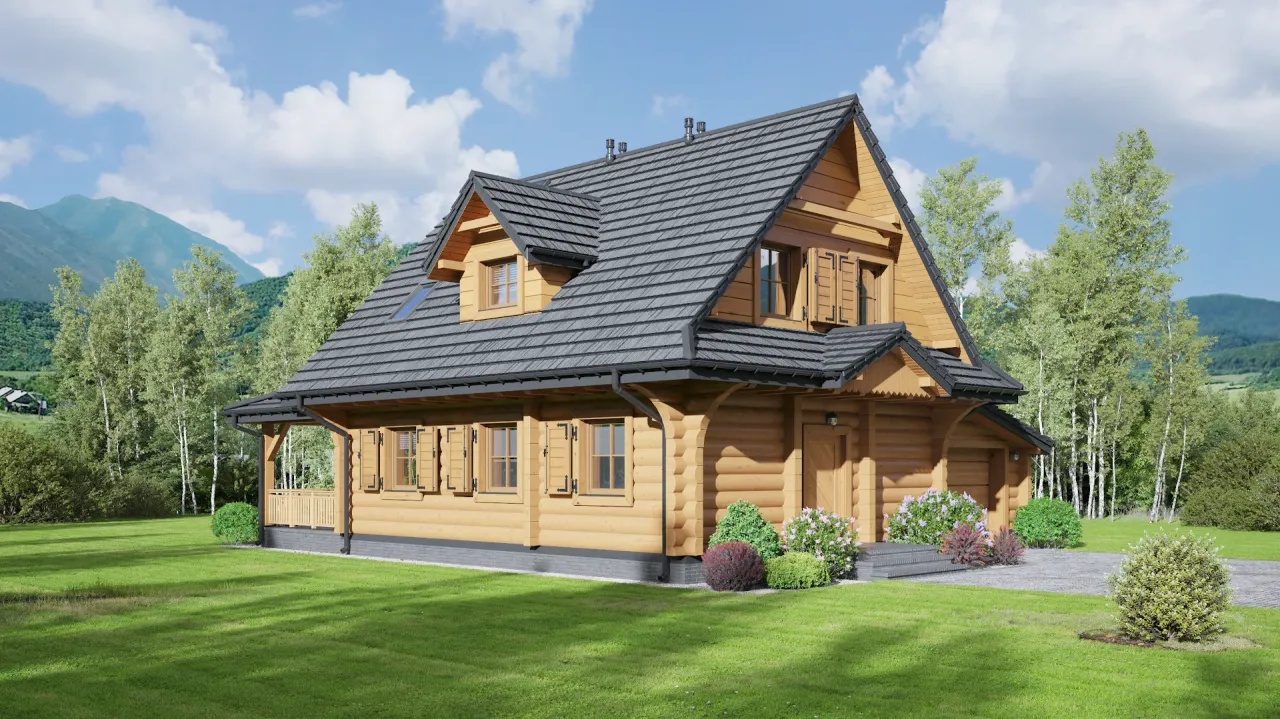

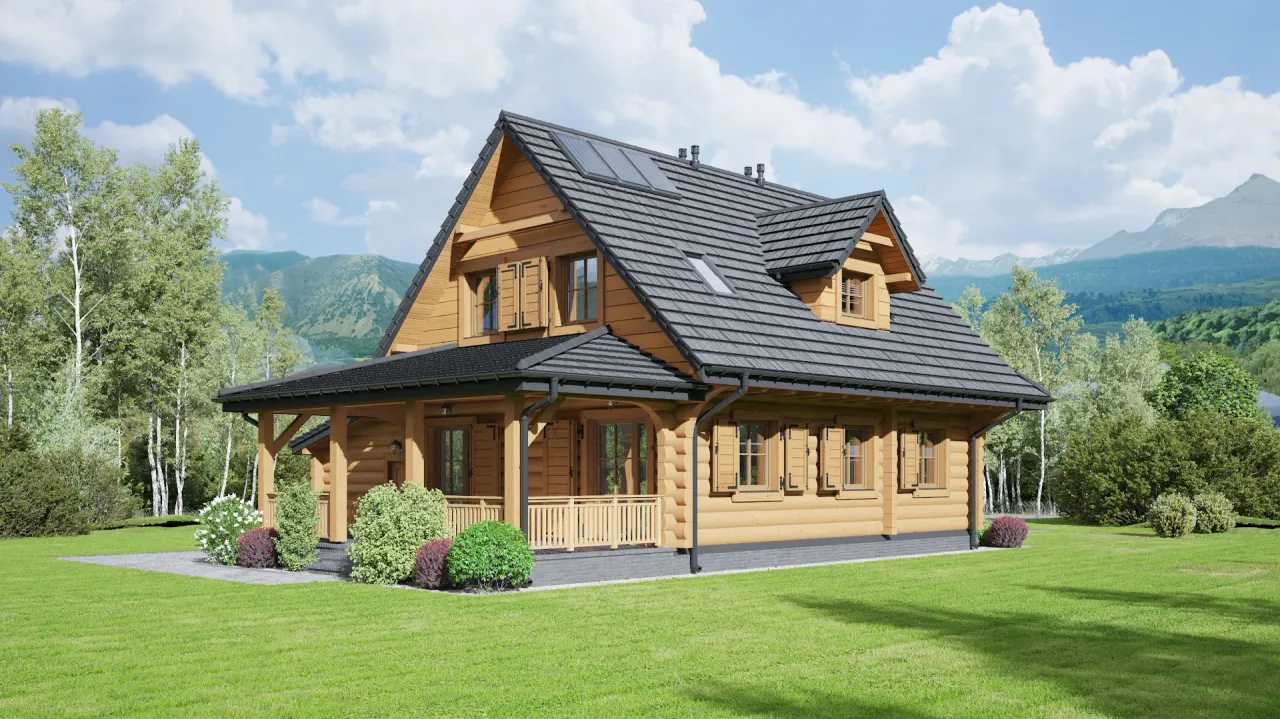

Dom wybudowany na podstawie projektu Dylewsko dw oferuje ponadczasową funkcjonalność i naturalny urok tradycyjnych rozwiązań architektonicznych. Prosta bryła budynku, dwuspadowy dach oraz elementy drewniane tworzą niepowtarzalny klimat, w którym odpoczniesz każdego dnia. Ten projekt przypadnie do gustu rodzinom ceniącym wygodę, styl i oszczędne użytkowanie domu przez cały rok.
Nowoczesne rozwiązania, jak instalacja solarna czy wybór ekologicznych źródeł ogrzewania, sprawiają, że Dylewsko dw to dom przyszłości na każdy sezon. Z tarasem, lukarnami i dogodnym garażem przyklejonym do bryły, każdy detal służy codziennej wygodzie i bezpieczeństwu.
Ten tradycyjny, całoroczny dom jednorodzinny zachwyca zarówno funkcjonalnością, jak i sylwetką. Strop drewniany zapewnia trwałość i efektowne wykończenie wnętrza. Naturalne ściany z płazów drewnianych z dodatkową warstwą wełny mineralnej chronią przed chłodem i letnim upałem. Pokrycie dachu dachówką gontopodobną Gerard Corona oraz stolarka od renomowanych producentów - brama Hörmann i okna połaciowe Velux - to synonim rzetelności montażu oraz bezpieczeństwa na lata.
Na parterze czeka otwarta część dzienna z kominkiem wpisanym w projekt, z którego blisko do dużej kotłowni. Możliwość podłączenia instalacji solarnej to oszczędności i nowoczesność na wyciągnięcie ręki. Prostopadła do drogi kalenica i kąt nachylenia dachu 45° podkreślają regionalny charakter domu, idealnie wpisując się w krajobraz podmiejski lub wiejski. Wysokość ścianki kolankowej (0,97 m) zapewnia wygodne wykorzystanie poddasza w pełnym wymiarze.
Nie czekaj - zamów projekt Dylewsko dw już dziś i rozpocznij budowę domu, w którym codzienność nabiera wyjątkowego smaku.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
