Gotowy projekt domu Dominik Nano (ID: 35061)
105.77 m²
parterowy
1 stanowisko
murowany
Dominik Nano
3592
2026-01-24
Dostawa w ciągu 3-10 dni
Gwarantujemy najniższą cenę
Dominik Nano - 105.77m²
Dostawa w ciągu 3-10 dni
Gwarantujemy najniższą cenę
3592 zł
W cenie projektu:
📣 GRATIS: WIERTARKA UDAROWA
- Tablica + dziennik budowy
- 16 projektów ogrodowych
- Darmowa wysyłka (kurier, paczkomat, pobranie)
- 30 dni na zwrot
- Pozwolenie na zmiany z podpisem i pieczęcią autora
- GRATIS: Wiertarka Udarowa
22 299 20 00 (pn-nd 9.30 do 19.30)
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.
W branży architektonicznej znajdują się:
- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków
Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania
Projekt techniczny zawiera:
- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej
- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji
Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

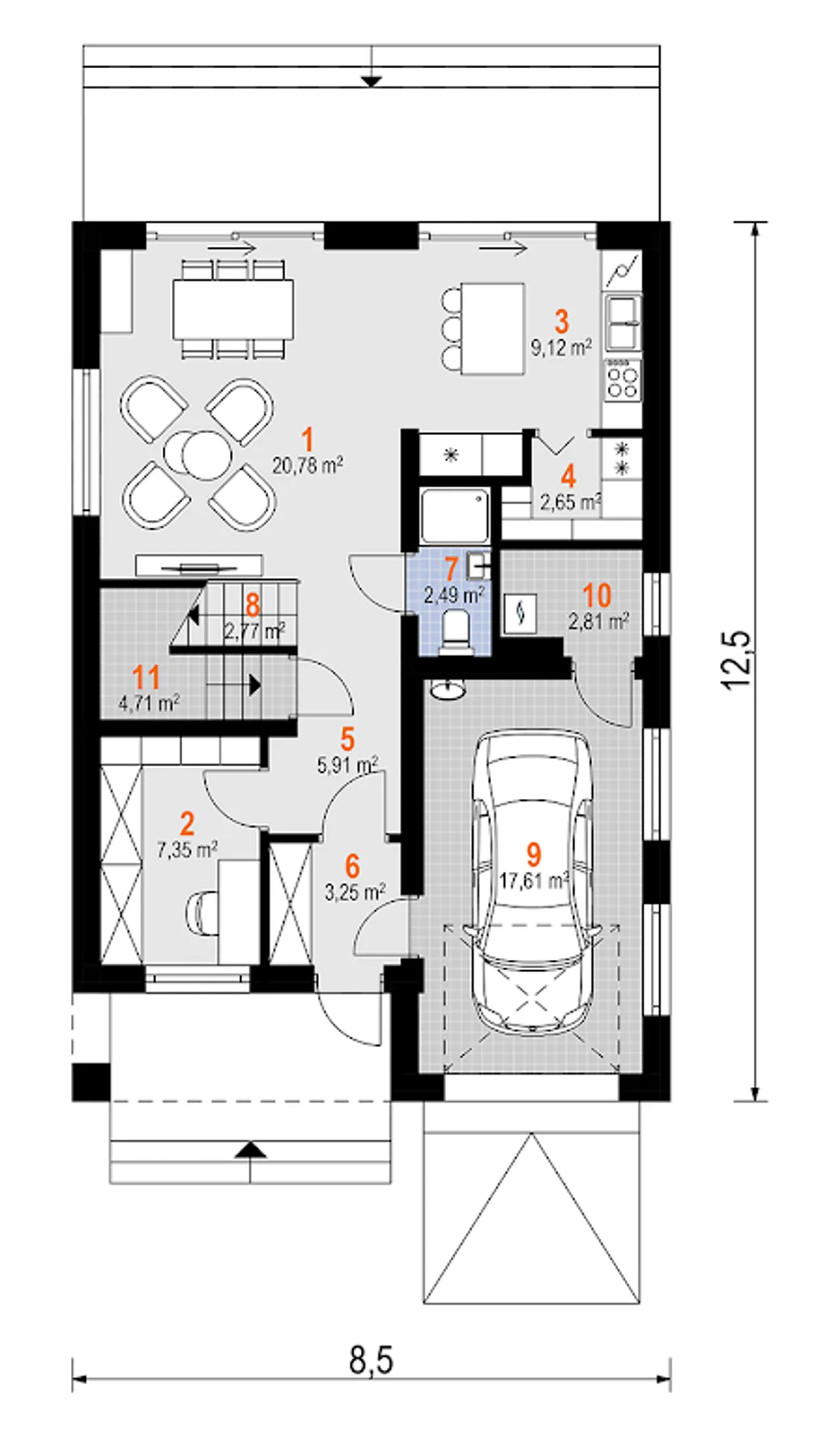

Rzuty gotowego projektu domu Dominik Nano
| 1. Pokój dzienny | 20,78 m² |
| 2. Gabinet | 7,35 m² |
| 3. Kuchnia | 9,12 m² |
| 4. Spiżarnia | 2,65 m² |
| 5. Hol | 5,91 m² |
| 6. Wiatrołap | 3,25 m² |
| 7. łazienka | 2,49 m² |
| 8. Schody | 2,80 m² |
| 9. Garaż | 17,60 m² |
| 10. Kotłownia | 2,80 m² |
| 11. Schowek | 4,70 m² |

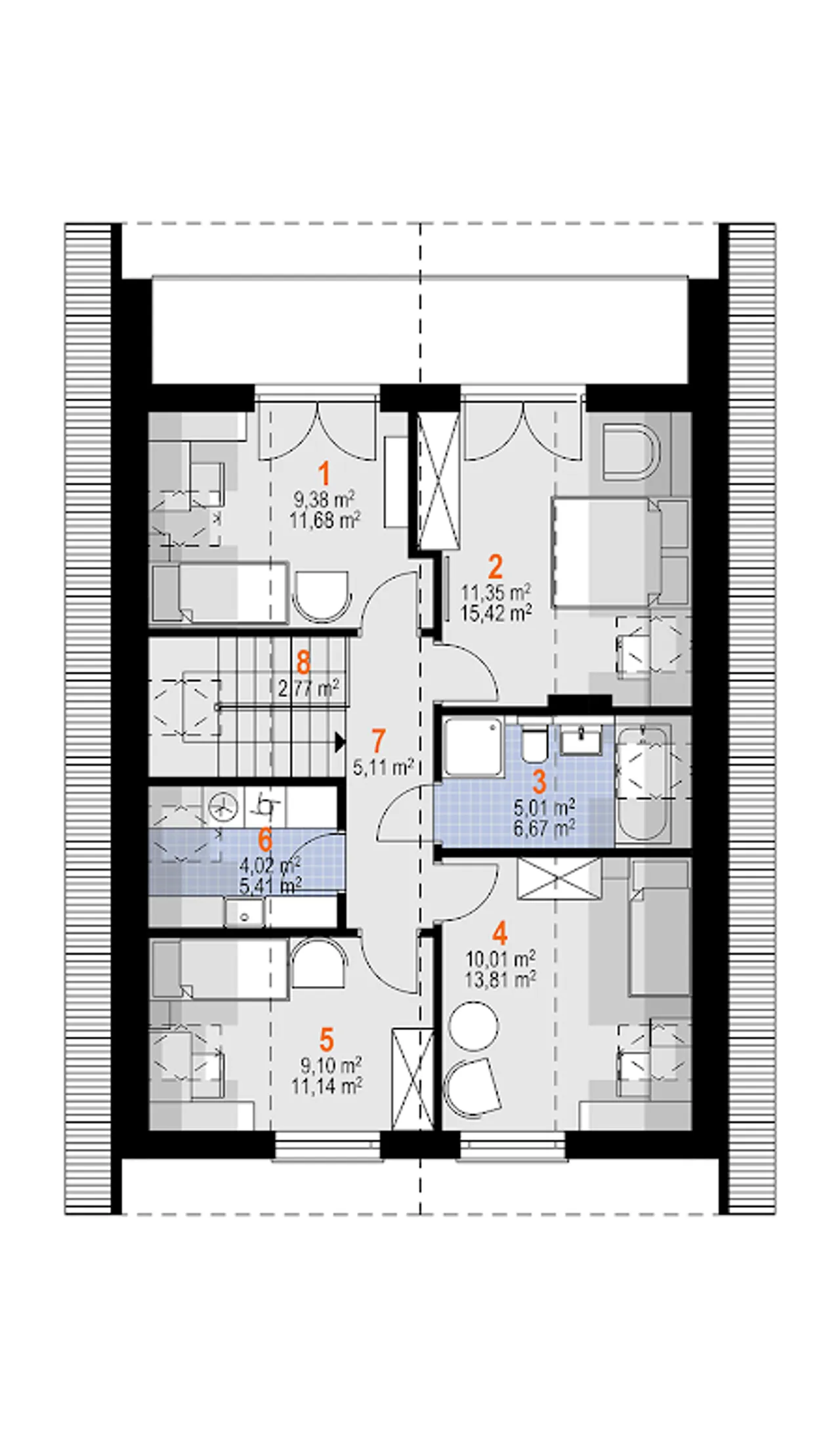

Zamawiam bezpłatne rysunki szczegółowe
| 1. Pokój | 9,38 m² |
| 2. Pokój | 11,35 m² |
| 3. łazienka | 5,01 m² |
| 4. Pokój | 10,01 m² |
| 5. Pokój | 9,10 m² |
| 6. Pralnia | 4,02 m² |
| 7. Przedpokój | 5,35 m² |
| 8. Schody | 2,80 m² |
Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Dominik Nano
Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Dominik Nano
Parametry Techniczne gotowego projektu domu Dominik Nano
| Pow. użytkowa 105.77 m² |
| Powierzchnia zabudowy 107.08 m² |
| Kondygnacje parterowy |
| Garaż 1 stanowisko |
| Technologia murowany |
| Szerokość działki 16.5 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Długość działki 20.5 m |
| Kąt nachylenia dachu 45 ° |
| Rodzaj dachu dwuspadowy |
| Kubatura 639.79 m³ |
| Kominek kominek opcjonalnie |
| Powierzchnia dachu 193.18 m² |
| Kalenica prostopadła do drogi |
| Piwnica bez podpiwniczenia |
| Styl budynku nowoczesny |
| Wysokość budynku 8.61 m |
| Pow. użytkowa 105.77 m² |
| Kondygnacje parterowy |
| Technologia murowany |
| Obiekt dom |
| Długość działki 20.5 m |
| Rodzaj dachu dwuspadowy |
| Kominek kominek opcjonalnie |
| Kalenica prostopadła do drogi |
| Styl budynku nowoczesny |
| Powierzchnia zabudowy 107.08 m² |
| Garaż 1 stanowisko |
| Szerokość działki 16.5 m |
| Typ domu jednorodzinny całoroczny |
| Kąt nachylenia dachu 45 ° |
| Kubatura 639.79 m³ |
| Powierzchnia dachu 193.18 m² |
| Piwnica bez podpiwniczenia |
| Wysokość budynku 8.61 m |
Nasze prawdziwe opinie z Google
Dodatki do projektu Dominik Nano
Dodatki możesz kupić razem z projektem lub dokupić po czasie
[Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)
[Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)
Egzemplarz nie służy do przedłożenia w urzędzie.
[Archeton] Kosztorys wersja elektroniczna (450 zł)
[Archeton] Kosztorys wersja elektroniczna (450 zł)
Przygotowanie szczegółowego kosztorysu przed rozpoczęciem budowy domu jest kluczowe, w obliczu częstych zmian cen robocizny i materiałów budowlanych.
Kosztorys pozwala na szczegółowe zaplanowanie budżetu, uwzględniając wszystkie przewidywane wydatki. Dzięki temu możesz uniknąć nieprzyjemnych niespodzianek związanych z brakiem funduszy w trakcie realizacji projektu. Posiadając dokładny kosztorys, łatwiej jest porównać oferty różnych wykonawców i wybrać najbardziej korzystną, nie tylko pod kątem ceny, ale też zakresu prac i jakości użytych materiałów.
Kosztorys pozwala zidentyfikować, gdzie można zastosować lepsze lub tańsze materiały bez utraty jakości. Jest to ważne dla zarządzania kosztami oraz dla trwałości i estetyki budynku.
Dzięki kosztorysowi możesz lepiej zaplanować kolejność prac i harmonogram budowy. Daje to sprawniejsze zarządzanie czasem i zasobami.
[Archeton] Kosztorys wersja drukowana (260 zł)
Przygotowanie szczegółowego kosztorysu przed rozpoczęciem budowy domu jest kluczowe, w obliczu częstych zmian cen robocizny i materiałów budowlanych.
Kosztorys pozwala na szczegółowe zaplanowanie budżetu, uwzględniając wszystkie przewidywane wydatki. Dzięki temu możesz uniknąć nieprzyjemnych niespodzianek związanych z brakiem funduszy w trakcie realizacji projektu. Posiadając dokładny kosztorys, łatwiej jest porównać oferty różnych wykonawców i wybrać najbardziej korzystną, nie tylko pod kątem ceny, ale też zakresu prac i jakości użytych materiałów.
Kosztorys pozwala zidentyfikować, gdzie można zastosować lepsze lub tańsze materiały bez utraty jakości. Jest to ważne dla zarządzania kosztami oraz dla trwałości i estetyki budynku.
Dzięki kosztorysowi możesz lepiej zaplanować kolejność prac i harmonogram budowy. Daje to sprawniejsze zarządzanie czasem i zasobami.
[Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)
[Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)
[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)
[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)
Ogrzewanie podłogowe to nowoczesna i oszczędna metoda ogrzewania, która zyskuje na popularności jako główny system grzewczy lub jako uzupełnienie tradycyjnych grzejników. Ta forma ogrzewania oferuje wiele zalet: zapewnia równomierne ogrzewanie całego pomieszczenia, generuje niższe koszty eksploatacyjne, a brak kaloryferów zwiększa dostępną powierzchnię użytkową, co sprawia, że jest przyjazna dla alergików. Ciepło jest utrzymywane przy podłodze, co sprawia, że dom jest bardziej komfortowy, szczególnie dla dzieci.
System ten idealnie współgra z pompą ciepła, nowoczesnym urządzeniem grzewczym wykorzystującym energię z ziemi, powietrza i wody. Pompę ciepła cechuje niskotemperaturowa praca, co sprawia, że jest bezpieczna, ekologiczna, a jej eksploatacja jest tańsza niż ogrzewanie na paliwo stałe czy gaz. Wysoka efektywność i kompatybilność z ogrzewaniem podłogowym czynią tę kombinację szczególnie polecany wybór dla nowoczesnych domów.
[Archeton] Paliwo stałe + charakterysytka (500 zł)
[Archeton] Paliwo stałe + charakterysytka (500 zł)
Paliwo stałe to ekonomiczny i przyjazny środowisku sposób ogrzewania. Oparty jest na wykorzystaniu surowców takich jak drewno, węgiel czy pellet. Doskonała opcja dla osób poszukujących niezależności energetycznej i sprawdzonych rozwiązań grzewczych.
[Archeton] Architektura w pdf (0 zł)
Darmowy dodatek obejmujący 12 rysunków architektownicznych w pdf, który klient może otrzymać tylko po zakupie
[Planz] Tablica budowlana (0 zł)
[Planz] Tablica budowlana (0 zł)
Decydując się na zakup projektu domu w planz.pl, każdy nasz klient otrzyma wyjątkowy bonus, elastyczną i odporną na warunki atmosferyczne tablicę budowlaną o wymiarach 90x70 cm. Ta praktyczna tablica jest niezbędnym elementem na każdym placu budowy. Dzięki swojej elastyczności i odporności, tablica ta stanie się trwałym i widocznym punktem orientacyjnym dla ekipy budowlanej oraz inspektorów. Wybierz planz.pl i ciesz się nie tylko profesjonalnym projektem, ale i dodatkami, które ułatwią realizację Twojej budowy.
[Planz] Dziennik budowy (0 zł)
[Planz] Dziennik budowy (0 zł)
Przy zakupie projektu domu na planz.pl otrzymasz dziennik budowy gratis – niezbędny dokument urzędowy, który szczegółowo rejestruje przebieg prac budowlanych. Jest on wymagany przez Prawo Budowlane i służy nie tylko do porządkowania procesu budowy, ale również jako dowód w ewentualnych sporach. Dziennik w formacie A4 z ponumerowanymi stronami ułatwia chronologiczne dokonywanie wpisów. Każdy egzemplarz posiada unikatowy numer i jest urzędowo rejestrowany. Nasz dziennik budowy jest do tego atrakcyjny wizualnie, w twardej okładce.
[Planz] Wiertarka udarowa (0 zł)
[Planz] Wiertarka udarowa (0 zł)
Wybierając projekt domu na planz.pl, otrzymasz praktyczny prezent. Dla każdego, kto zdecyduje się na zakup projektu o wartości przekraczającej 3000 zł, przygotowaliśmy specjalny bonus: wiertarkę gratis! To doskonałe narzędzie, które z pewnością przyda się podczas prac wykończeniowych lub drobnych napraw w nowym domu.
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
Do każdego projektu załączamy zgodę na podstawowe zmiany (np. rodzaj i umiejscowienie okien i drzwi, przestawienie ścian działowych, zmiana materiałów wykończeniowych). Rozszerzona zgoda na zmiany jest również bezpłatna, szczegółowy zakres dodatkowych zmian w projekcie prosimy podać na formularzu zamówienia, w polu komentarz. GRATIS!!!
[Planz] Projekty architektury ogrodowej (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
16 gotowych projektów drewnianej architektury ogrodowej w wersji elektronicznej. Wśród nich:
Altana 3x3m, Zadaszenie 2,34x1,2m (typ 1,typ 2, typ 3), Drewutnia 2,78x1,44 m, Domek ogrodowy 2,78x1,44 m, Garaż Jodła 6,01x3,76 m, Garaż, Sosna 6,01x6,27 m, Ambona myśliwska (typ 1,typ 2), Wiata Grillowa 5x5 m, Wiata Grillowa 6x4 m, Brama (typ 1, typ 2, typ 3), Szoposzklarnia.
Cena: 0zł
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
Dotyczy tylko projektów domów całorocznych. Charakterystyka energetyczna w projekcie domu, znana również jako świadectwo charakterystyki energetycznej lub certyfikat energetyczny, to dokument oceniający efektywność energetyczną budynku. Określa ona, ile energii (na ogrzewanie, wentylację, ciepłą wodę użytkową i oświetlenie) będzie potrzebował dany budynek do prawidłowego funkcjonowania w standardowych warunkach użytkowania. Charakterystyka ta jest wyrażana w kWh na metr kwadratowy powierzchni użytkowej budynku na rok (kWh/(m²·rok)).
Opracowanie charakterystyki energetycznej jest wymagane, zarówno dla nowo budowanych domów, jak i przy sprzedaży nieruchomości.
Wysyłka i płatność za projekt Dominik Nano
Koszty wysyłki
bezpłatnie (0zł)
Formy płatności
przelew zwykły / PayNow
przy odbiorze
Czas oczekiwania
2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
