149.1 m²

piętrowy

2 stanowiska

murowany

Gotowy projekt domu Domena 301 B

ID: 20414

4110 2025-04-08

4110 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

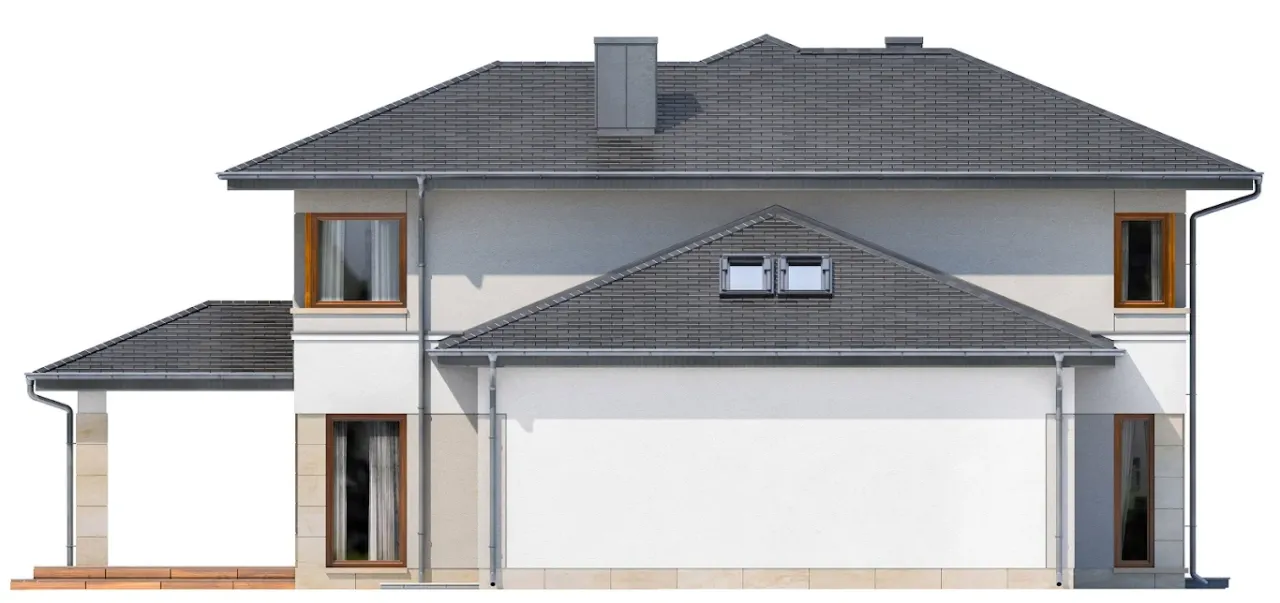

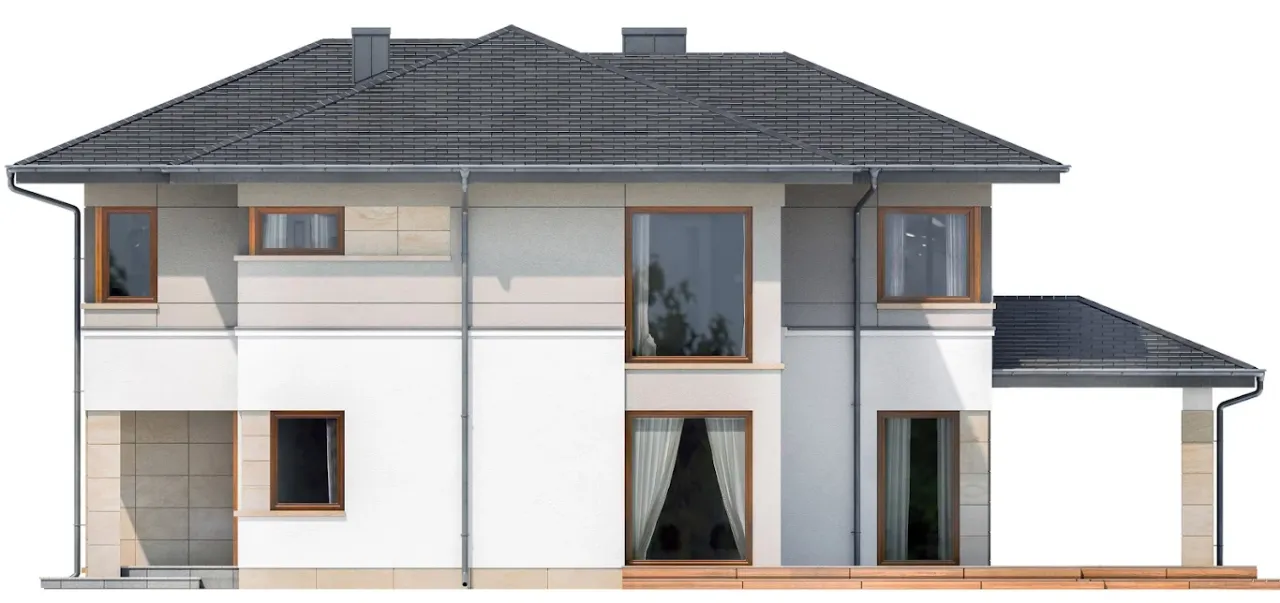

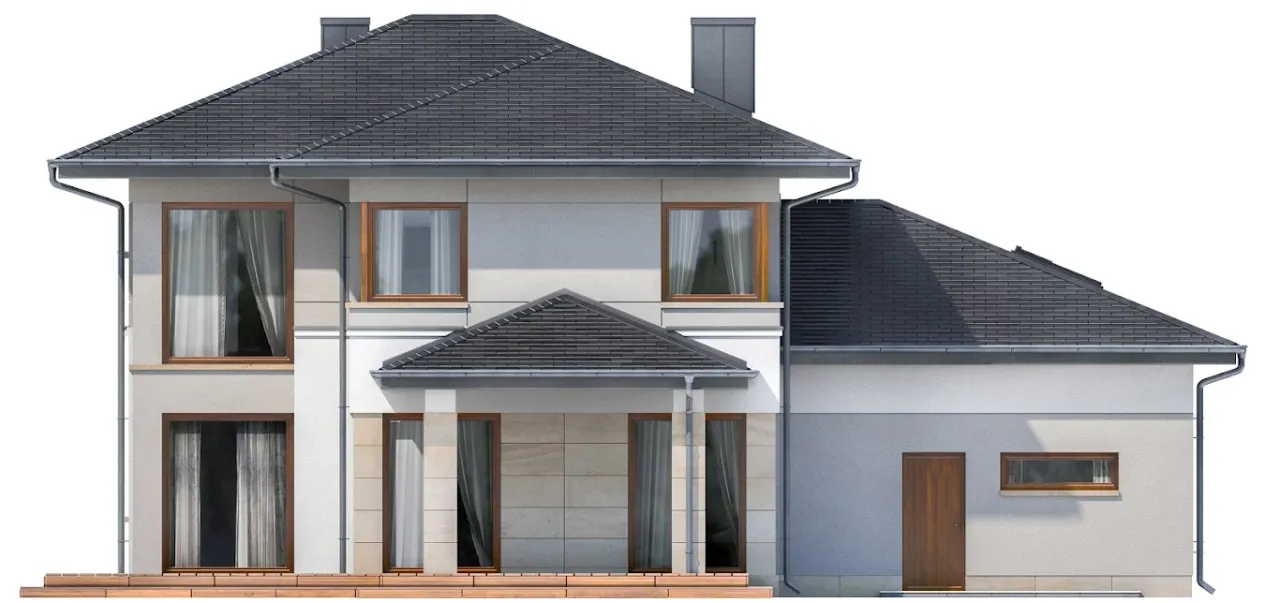

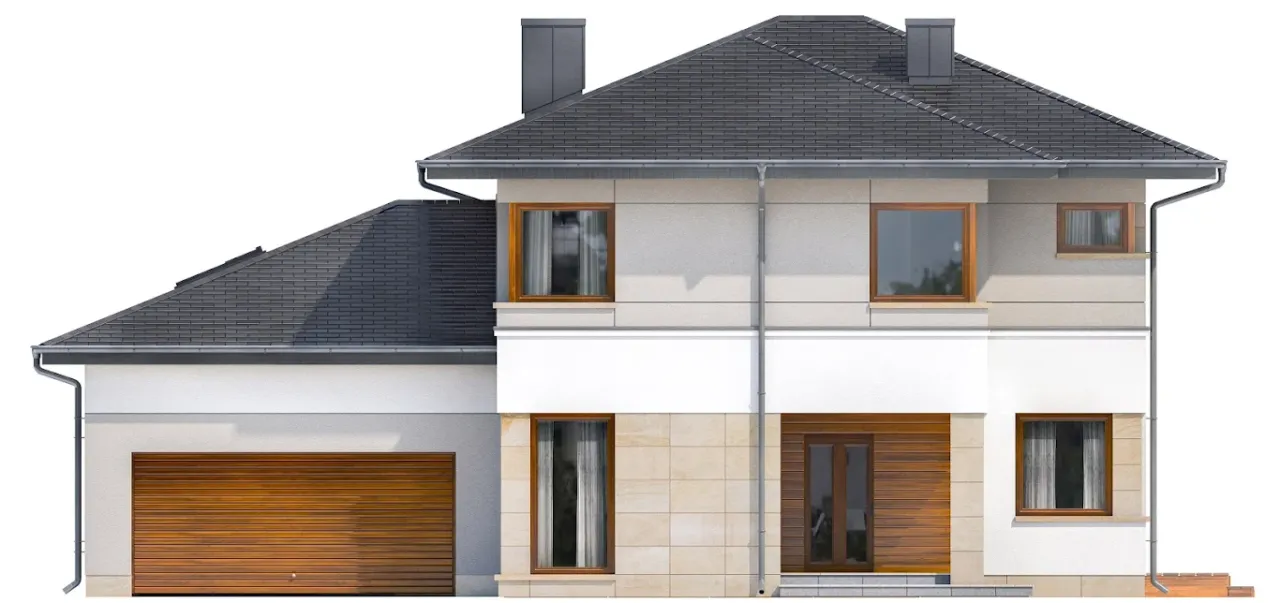

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

4110 zł

Rzuty gotowego projektu domu Domena 301 B

1. Powierzchnia	78,10 m²
2. Wiatrołap	4,00 m²
3. Hol	9,10 m²
4. Kuchnia	10,20 m²
5. Spiżarnia	1,80 m²
6. Salon z jadalnią	36,40 m²
7. Pokój / gabinet	10,02 m²
8. łazienka	3,20 m²
9. Schowek	4,00 m²
10. Kotłownia	11,30 m²
11. Garaż	33,80 m²

1. Powierzchnia	70,00 m²
2. Hol	9,60 m²
3. Pokój	12,70 m²
4. Garderoba	2,20 m²
5. Pokój	12,70 m²
6. Garderoba	2,00 m²
7. łazienka	8,70 m²
8. Pokój	15,80 m²
9. Garderoba	3,80 m²
10. Pralnia	3,50 m²
11. Strych	17,50 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Domena 301 B

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Domena 301 B

Parametry Techniczne gotowego projektu domu Domena 301 B

Ilość pokoi 5

Pow. użytkowa 149.1 m²

Powierzchnia zabudowy 183.3 m²

Kondygnacje piętrowy

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 22.44 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Szerokość budynku 15.44 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 22 °

Strop żelbetowy

Długość budynku 13.55 m

Rodzaj garażu przyklejony

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 686.09 m³

Rodzaj dachu wielospadowy

Funkcje dodatkowe z pralnią

Powierzchnia dachu 271 m²

Przechowywanie w kuchni spiżarnia

Długość działki 23.36 m

Wysokość budynku 8.53 m

Styl budynku nowoczesny

Liczba łazieniek 2

Kominek kominek w projekcie

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 183.3 m²

Garaż 2 stanowiska

Szerokość działki 22.44 m

Typ domu jednorodzinny całoroczny

Kotłownia duża kotłownia

Strop żelbetowy

Rodzaj garażu przyklejony

Kalenica równoległa do drogi

Rodzaj dachu wielospadowy

Powierzchnia dachu 271 m²

Długość działki 23.36 m

Styl budynku nowoczesny

Kominek kominek w projekcie

Pow. użytkowa 149.1 m²

Kondygnacje piętrowy

Technologia murowany

Obiekt dom

Szerokość budynku 15.44 m

Kąt nachylenia dachu 22 °

Długość budynku 13.55 m

Piwnica bez podpiwniczenia

Kubatura 686.09 m³

Funkcje dodatkowe z pralnią

Przechowywanie w kuchni spiżarnia

Wysokość budynku 8.53 m

Liczba łazieniek 2

Koszty budowy 350-400 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Domena 301 B

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego – 24 cm + styropian TERMO ORGANIKA typ Fasada 18/20 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego – 24 cm (działowe – 12 cm) + działowe z płyty G-K na ruszcie (piętro).; Strop: żelbetowy monolityczny.; Elewacje: tynk – System Platinum firmy TERMO ORGANIKA, deska elewacyjna, płytki kamienne.; Pokrycie dachu: dachówka ceramiczna.; Konstrukcja dachu: prefabrykowane wiązary.; Schody wewnętrzne: monolityczne, płytowe dwubiegowe.; Ogrzewanie: kocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła – kominek z płaszczem wodnym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
