100 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Domena 209 C2

ID: 34562

5200 2025-05-20

5200 zł

Projekt zgodny z aktualnymi przepisami WT2021

✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe
- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

dodatki

wysyłka

kontakt

5200 zł

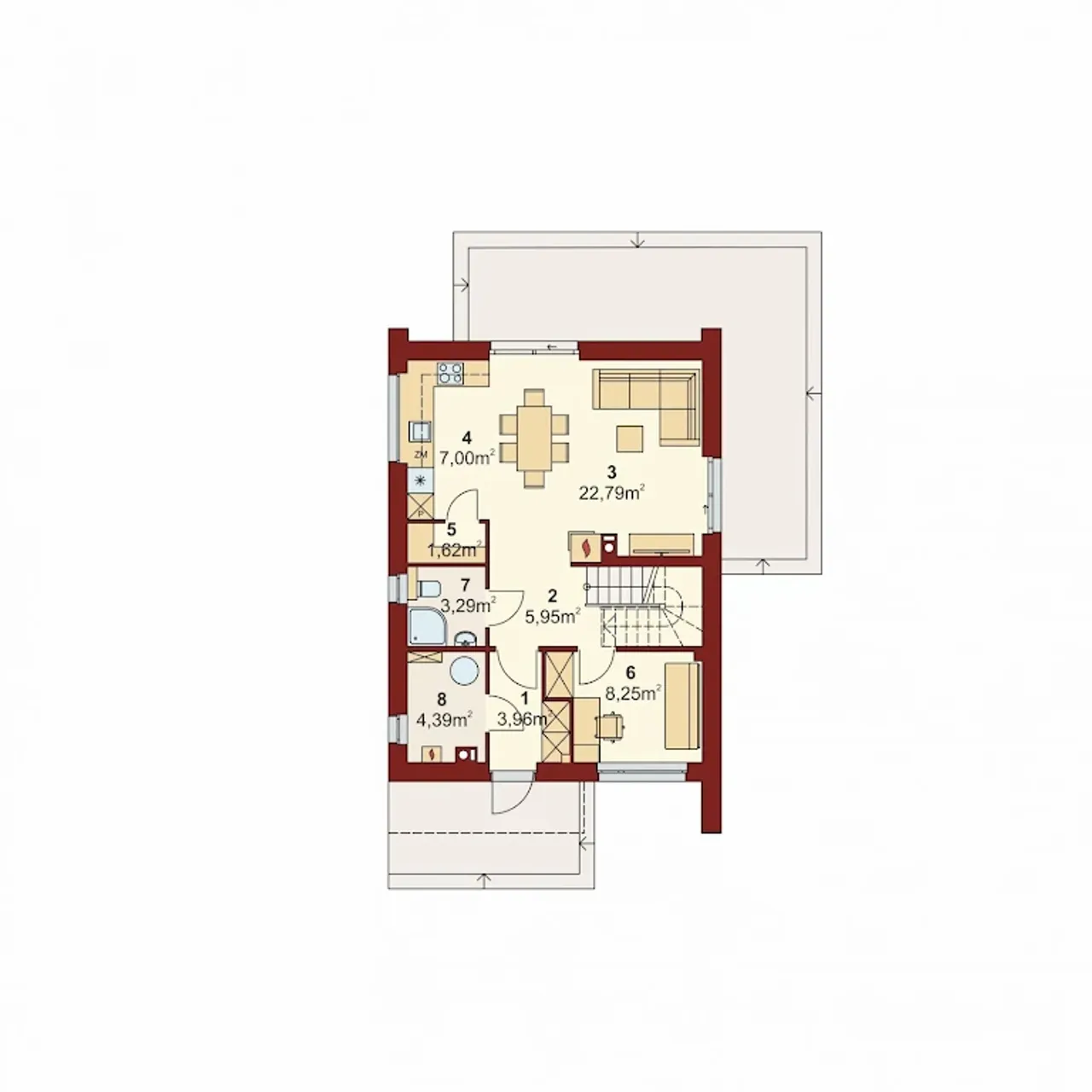

Rzuty gotowego projektu domu Domena 209 C2

1. Powierzchnia	52,86 m²
2. Waitrołap	3,96 m²
3. Korytarz	5,95 m²
4. Salon z jadalnią	22,79 m²
5. Kuchnia	7,00 m²
6. Spiżarnia	1,62 m²
7. Pokój 1	8,25 m²
8. łazienka	3,29 m²
9. Pom. gospodarcze	4,39 m²

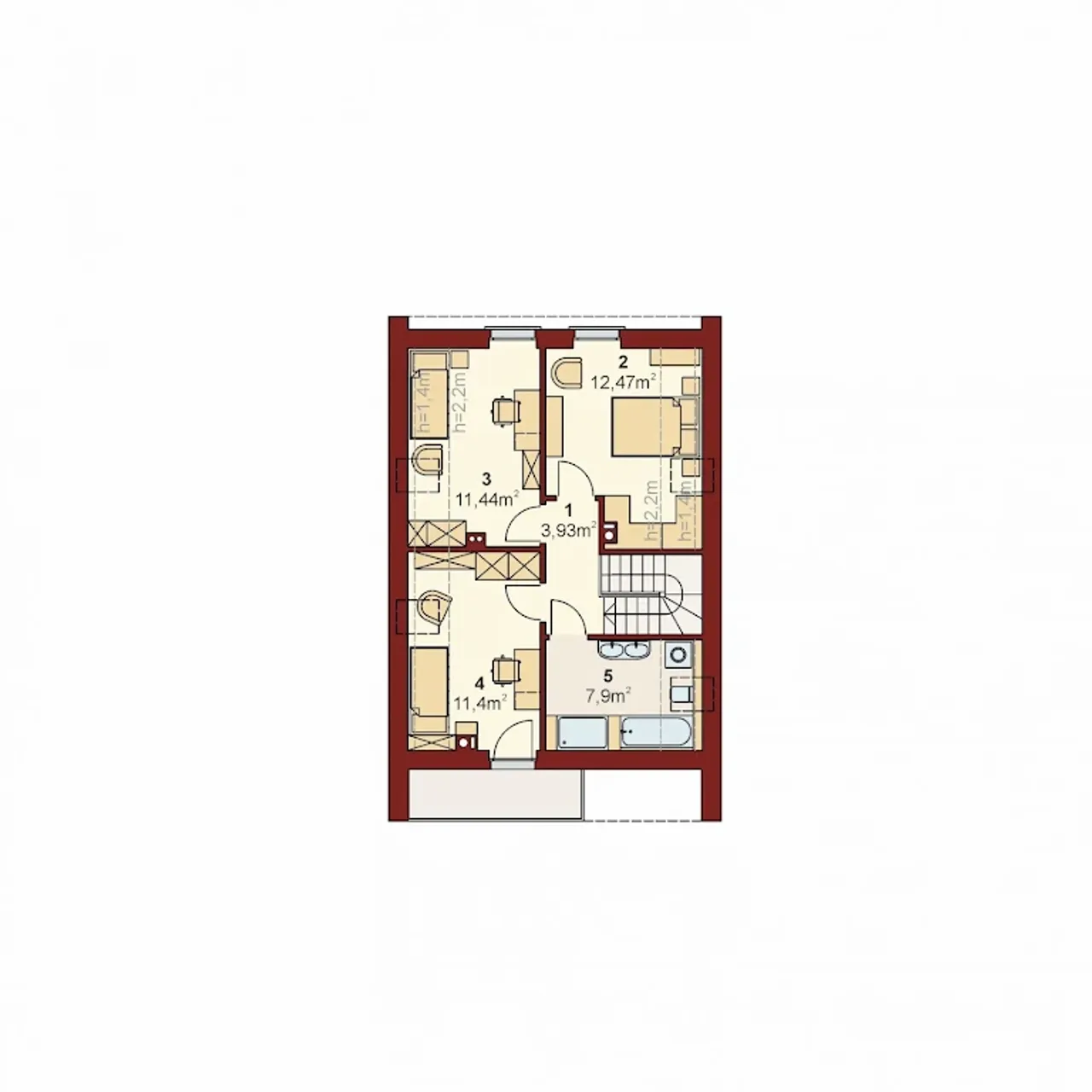

1. Korytarz	3,93 m²
2. Pokój	12,47 (15,06) m²
3. Pokój	11,44 (14,00) m²
4. Pokój	11,40 (13,96) m²
5. łazienka	7,90 (9,32) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Domena 209 C2

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Domena 209 C2

Parametry Techniczne gotowego projektu domu Domena 209 C2

Pow. użytkowa 100 m²

Ilość pokoi 5

Powierzchnia zabudowy 91.07 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 15.74 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Liczba łazieniek 2

Szerokość budynku 7.74 m

Kominek kominek w projekcie

Kąt nachylenia dachu 45 °

Długość budynku 11.74 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 330.24 m³

Powierzchnia dachu 124.75 m²

Długość działki 18.48 m

Wysokość budynku 8.71 m

Kalenica prostopadła do drogi

Pow. użytkowa 100 m²

Powierzchnia zabudowy 91.07 m²

Garaż bez garażu

Szerokość działki 15.74 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 2

Kominek kominek w projekcie

Długość budynku 11.74 m

Piwnica bez podpiwniczenia

Powierzchnia dachu 124.75 m²

Wysokość budynku 8.71 m

Ilość pokoi 5

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Szerokość budynku 7.74 m

Kąt nachylenia dachu 45 °

Rodzaj dachu dwuspadowy

Kubatura 330.24 m³

Długość działki 18.48 m

Kalenica prostopadła do drogi

Nasze prawdziwe opinie z Google

Opis projektu domu Domena 209 C2

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki wapienno-piaskowe – 24 cm+ styropian TERMO ORGANIKA typ Fasada 20cm.; Ściany wewnętrzne: bloczki wapienno-piaskowe – 24 cm, działowe – bloczki wapienno-piaskowe - 8 cm, 12 cm (parter) + dzialowe z płyty G-K na ruszcie (poddasze).; Strop: żelbetowy monolityczny.; Elewacje: tynk – systemowy firmy TERMO ORGANIKA, okładzina imitująca drewno.; Pokrycie dachu: blacha na rąbek stojący.; Konstrukcja dachu: tradycyjna drewniana.; Schody wewnętrzne: schody drewniane.; Ogrzewanie: kocioł na gaz, dodatkowe źródło ciepła – kominek.; Projekt jest zgodny z wymaganiami WT2025.
