70 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Domena 208 C2

ID: 34561

3990 2025-05-21

3990 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 23.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe
- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

dodatki

wysyłka

kontakt

3990 zł

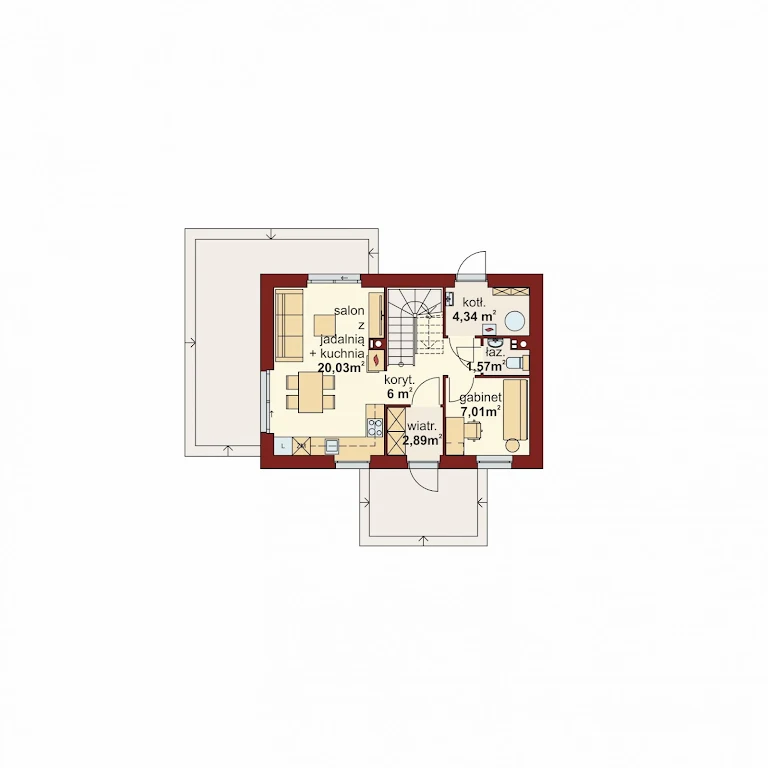

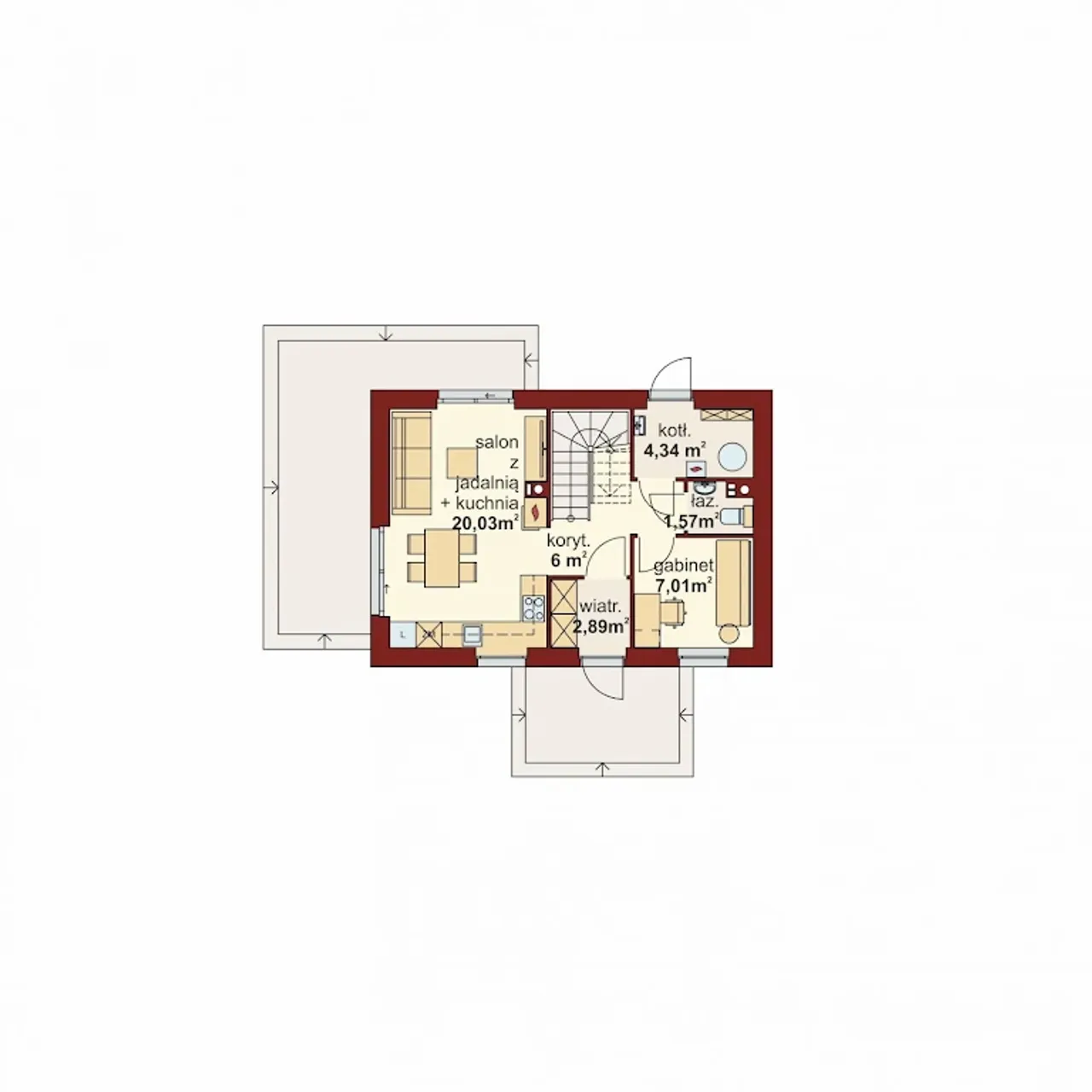

Rzuty gotowego projektu domu Domena 208 C2

1. Wiatrołap	2,89 m²
2. Korytarz	6,00 m²
3. Salon z jadalnią + kuchnia	20,03 m²
4. Gabinet	7,01 m²
5. łazienka	1,57 m²
6. Kotłownia	4,34 m²

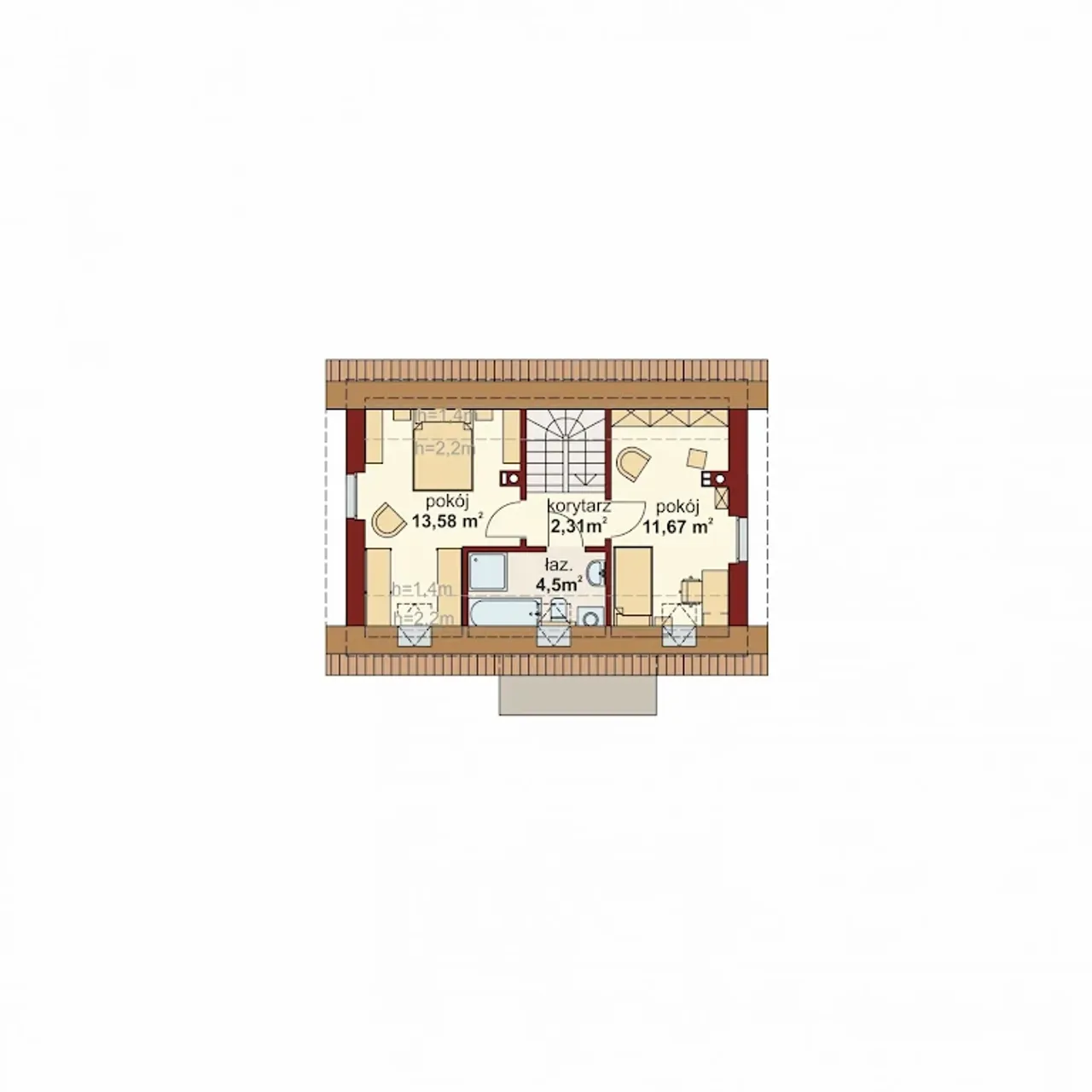

1. Powierzchnia	32,06 m²
2. Korytarz	2,31 m²
3. Pokój	13,58 (16,92) m²
4. Pokój	11,67 (14,83) m²
5. łazienka	4,50 (6,33) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Domena 208 C2

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Domena 208 C2

Parametry Techniczne gotowego projektu domu Domena 208 C2

Pow. użytkowa 70 m²

Ilość pokoi 4

Powierzchnia zabudowy 60.31 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 17.34 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Liczba łazieniek 1

Szerokość budynku 9.34 m

Kominek kominek w projekcie

Kąt nachylenia dachu 45 °

Długość budynku 6.44 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 220.6 m³

Powierzchnia dachu 102.55 m²

Długość działki 14.44 m

Wysokość budynku 8.08 m

Kalenica równoległa do drogi

Pow. użytkowa 70 m²

Powierzchnia zabudowy 60.31 m²

Garaż bez garażu

Szerokość działki 17.34 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 1

Kominek kominek w projekcie

Długość budynku 6.44 m

Piwnica bez podpiwniczenia

Powierzchnia dachu 102.55 m²

Wysokość budynku 8.08 m

Ilość pokoi 4

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Szerokość budynku 9.34 m

Kąt nachylenia dachu 45 °

Rodzaj dachu dwuspadowy

Kubatura 220.6 m³

Długość działki 14.44 m

Kalenica równoległa do drogi

Nasze prawdziwe opinie z Google

Opis projektu domu Domena 208 C2

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki wapienno-piaskowe – 24 cm+ styropian TERMO ORGANIKA typ Fasada 20 cm.; Ściany wewnętrzne: bloczki wapienno-piaskowe – 24 cm (działowe – bloczki wapienno-piaskowe – 12/8 cm).; Strop: żelbetowy monolityczny.; Elewacje: tynk - systemowy firmy TERMO ORGANIKA, tynk lub okładzina imitująca drewno oraz beton.; Pokrycie dachu: blachodachówka.; Konstrukcja dachu: tradycyjna drewniana.; Schody wewnętrzne: schody drewniane.; Ogrzewanie: kocioł na gaz, dodatkowe źródło ciepła – kominek.; Projekt jest zgodny z wymaganiami WT2024.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ 3 x Projekt techniczny ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu Domena 208 C2

[Domena] Kosztorys inwestorski (450 zł)

[Domena] Dodatkowy egzemplarz projektu (550 zł)

[Domena] Kosztorys inwestorski w wersji elektronicznej (500 zł)

[Domena] Instalacja solarna (450 zł)

[Domena] Pompa ciepła- gruntowa (550 zł)
