Gotowy projekt domu Domena 163 C (ID: 35101)
120 m²
parterowy+poddasze
bez garażu
murowany
Domena 163 C
5290
2026-01-26
Dostawa w ciągu 3-10 dni
Gwarantujemy najniższą cenę
Domena 163 C - 120m²
Dostawa w ciągu 3-10 dni
Gwarantujemy najniższą cenę
5290 zł
W cenie projektu:
📣 GRATIS: WIERTARKA UDAROWA
- Tablica + dziennik budowy
- 16 projektów ogrodowych
- Darmowa wysyłka (kurier, paczkomat, pobranie)
- 30 dni na zwrot
- Pozwolenie na zmiany z podpisem i pieczęcią autora
- GRATIS: Wiertarka Udarowa
22 299 20 00 (pn-nd 9.30 do 19.30)
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.
W części architektonicznej znajdują się:
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe
- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania
W części technicznej znajdują się:
1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna
2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie
3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna
Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

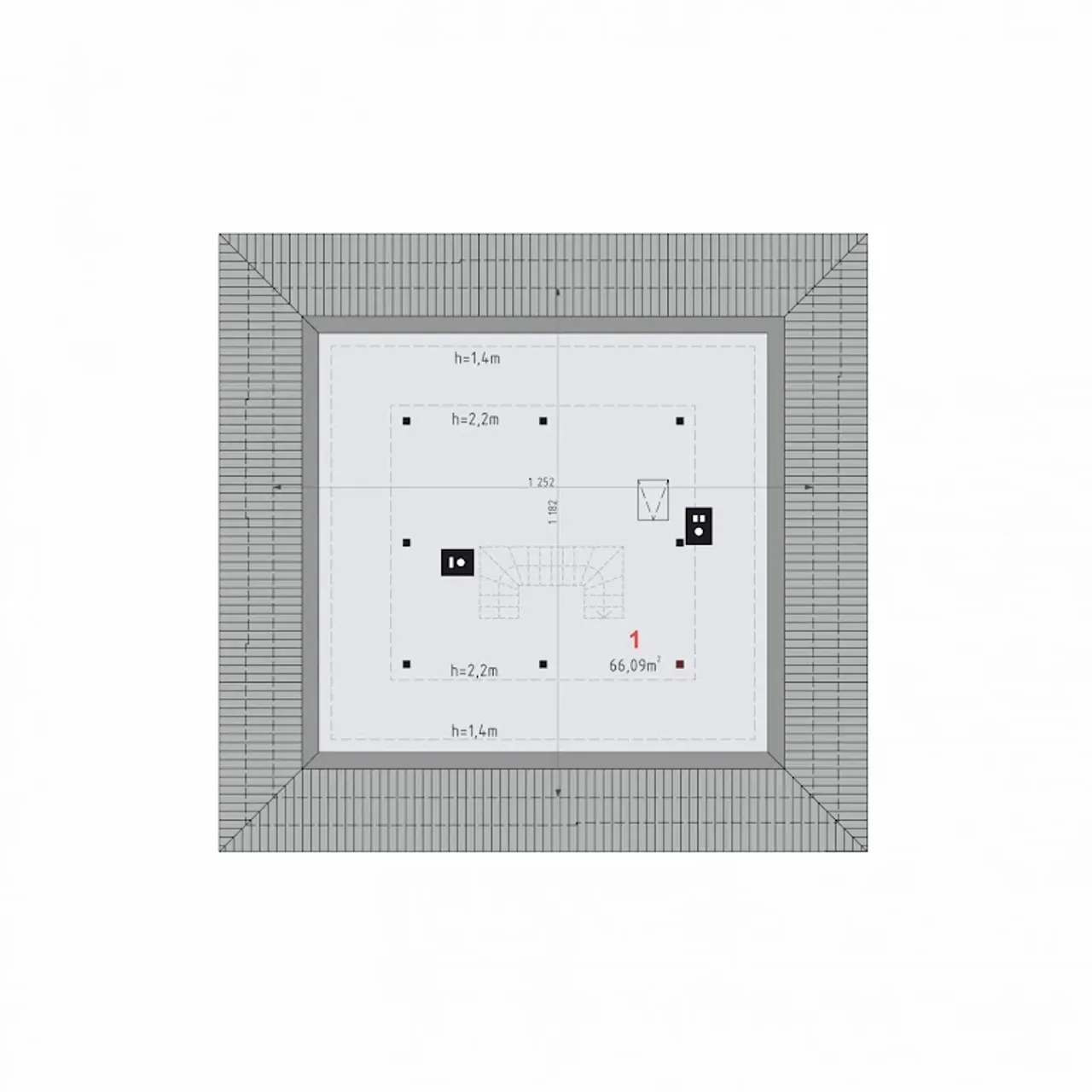

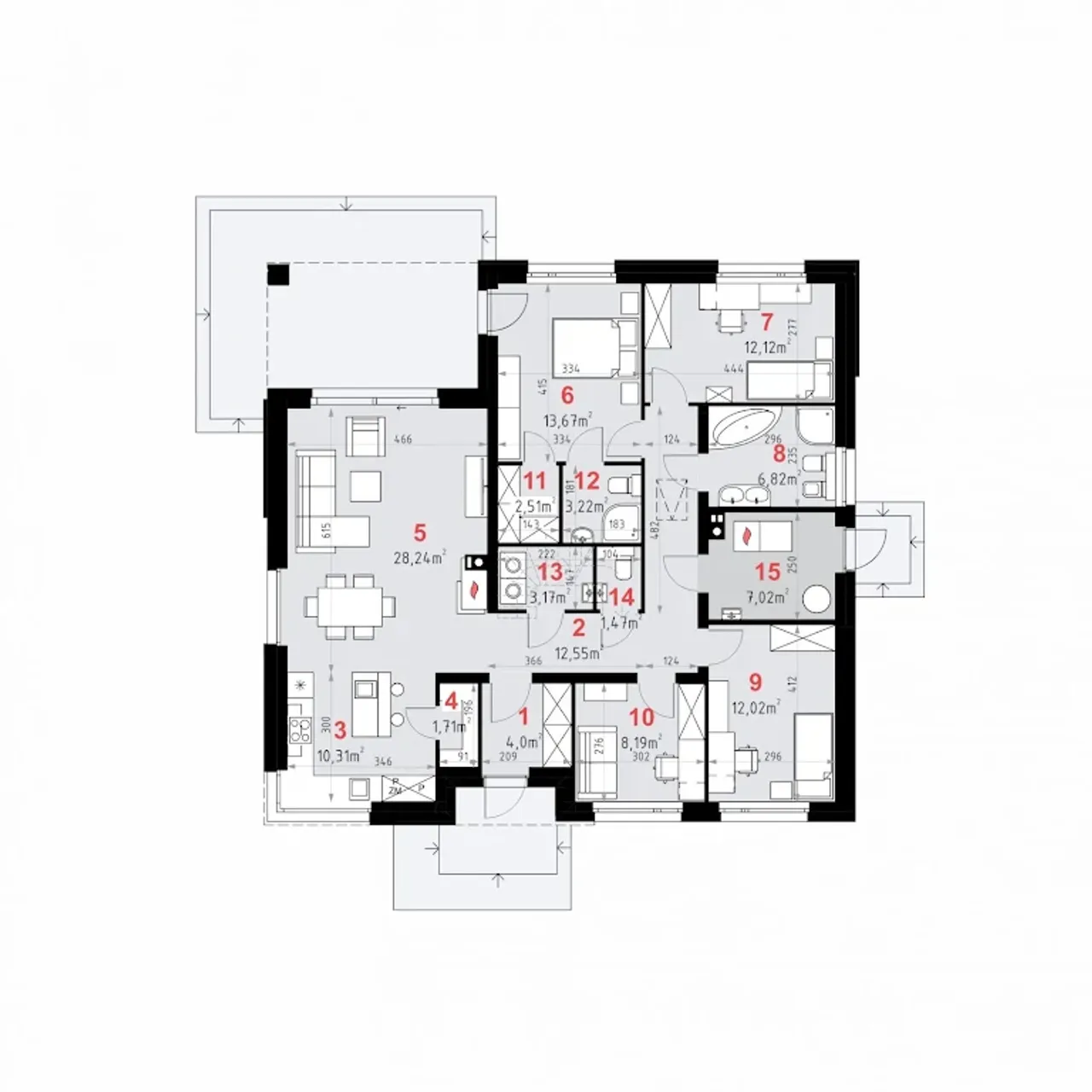

Rzuty gotowego projektu domu Domena 163 C
Zamawiam bezpłatne rysunki szczegółowe
Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Domena 163 C
Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Domena 163 C
Parametry Techniczne gotowego projektu domu Domena 163 C
| Pow. użytkowa 120 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 180.02 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |

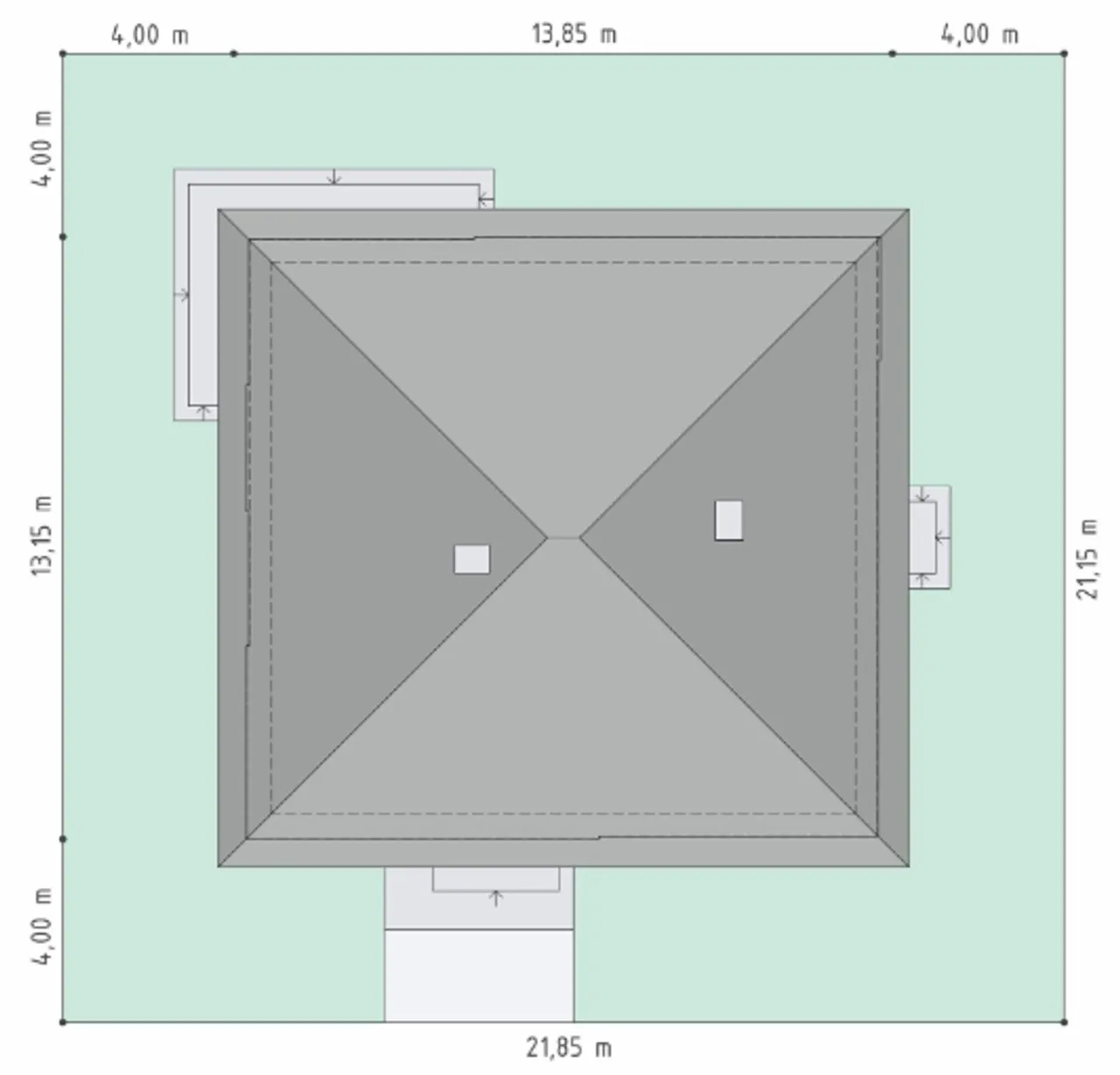

| Szerokość działki 21.81 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kubatura 354.73 m³ |
| Powierzchnia dachu 249.57 m² |
| Długość działki 21.11 m |
| Wysokość budynku 7.98 m |
| Styl budynku nowoczesny |
| Kalenica równoległa do drogi |
| Szerokość budynku 13.81 m |
| Liczba łazieniek 3 |

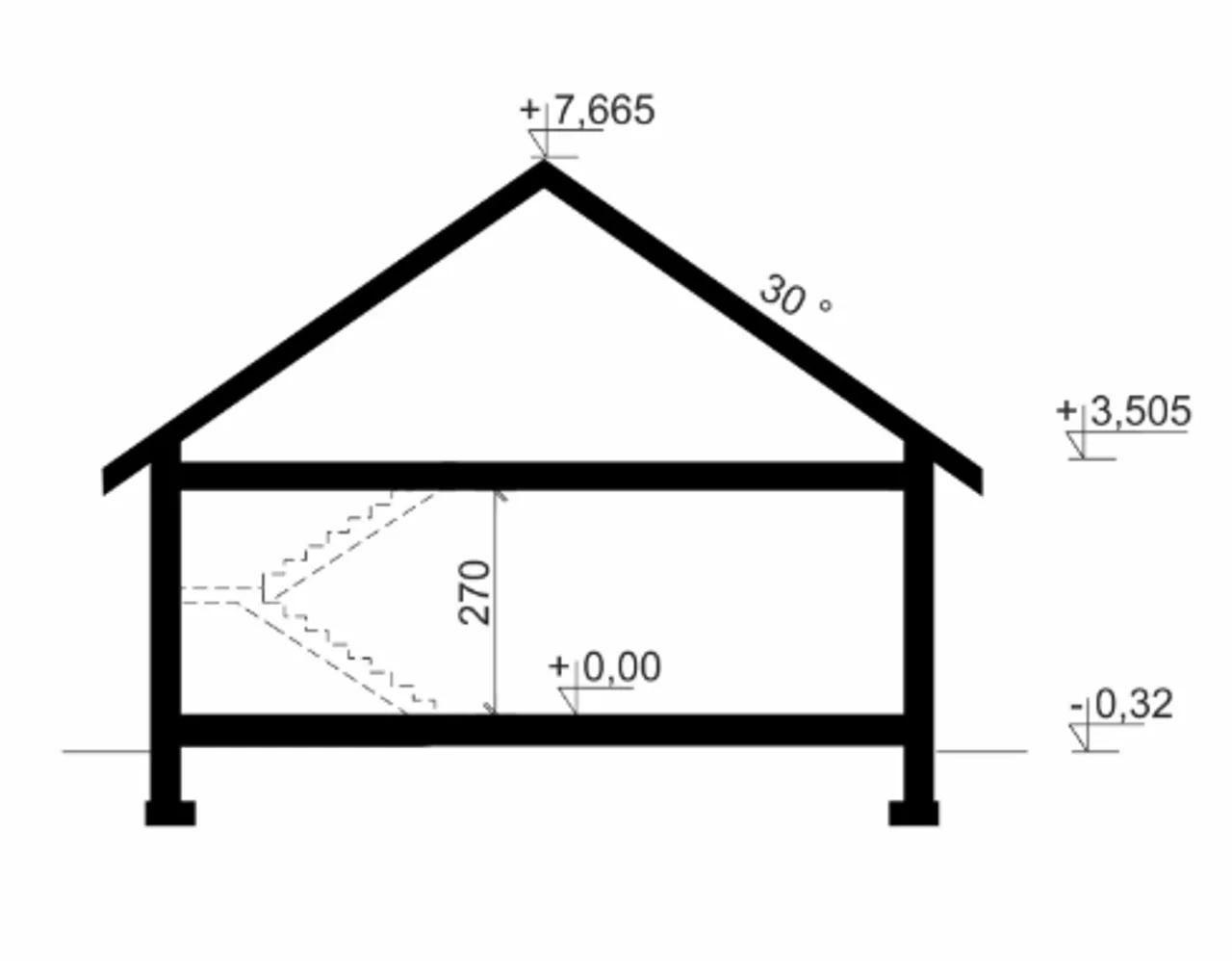

| Kąt nachylenia dachu 30 ° |
| Długość budynku 13.11 m |
| Rodzaj dachu wielospadowy |
| Piwnica bez podpiwniczenia |
| Pow. użytkowa 120 m² |
| Powierzchnia zabudowy 180.02 m² |
| Garaż bez garażu |
| Szerokość działki 21.81 m |
| Typ domu jednorodzinny całoroczny |
| Powierzchnia dachu 249.57 m² |
| Wysokość budynku 7.98 m |
| Kalenica równoległa do drogi |
| Liczba łazieniek 3 |
| Długość budynku 13.11 m |
| Piwnica bez podpiwniczenia |
| Ilość pokoi 5 |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Kubatura 354.73 m³ |
| Długość działki 21.11 m |
| Styl budynku nowoczesny |
| Szerokość budynku 13.81 m |
| Kąt nachylenia dachu 30 ° |
| Rodzaj dachu wielospadowy |
Nasze prawdziwe opinie z Google
Opis projektu domu Domena 163 C
Technologia wykonania:
- Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.
- Ściany zewnętrzne: bloczki wapienno-piaskowe – 24 cm+ styropian TERMO ORGANIKA typ Fasada 22-24 cm.
- Ściany wewnętrzne: bloczki wapienno-piaskowe – 24 cm (działowe – 12/8 cm).
- Strop: żelbetowy (ocieplenie wełna mienralna).
- Elewacje: tynk – systemowy firmy TERMO ORGANIKA, okładzina imitujaca drewno.
- Pokrycie dachu: blachodachówka lub dachówka.
- Konstrukcja dachu: tradycyjna drewniana MITEK.
- Schody wewnętrzne: schody strychowe FAKRO.
- Ogrzewanie: kocioł na paliwo stałe, dodatkowe źródło ciepła – kominek.
- Projekt jest zgodny z wymaganiami WT2025.
Dodatki do projektu Domena 163 C
Dodatki możesz kupić razem z projektem lub dokupić po czasie
[Domena] Dodatkowy egzemplarz projektu (550 zł)
[Domena] Dodatkowy egzemplarz projektu (550 zł)
Dodatkowy egzemplarz projektu może być pomocny podczas nanoszenia zmian na projekt . Podczas poszukiwań firmy wykonawczej taki projekt można udostępnić różnym branżystom.
[Domena] Kosztorys inwestorski w wersji elektronicznej (500 zł)
[Domena] Kosztorys inwestorski w wersji elektronicznej (500 zł)
Kosztorys w formie plików w dwóch formatach *rds (Rodos) oraz *xls (Excel). Dokładnie rozpisane koszty jakie poniesie inwestor podczas budowy domu z możliwością ich modyfikowania.
Dodatkowo Klient otrzyma wersję kosztorysu w formie papierowej.
UWAGA! Ze względu na formę, produkt nie podlega zwrotowi ani wymianie.
[Domena] Instalacja solarna (450 zł)
[Domena] Instalacja solarna (450 zł)
Schemat instalacji.
[Domena] Pompa ciepła gruntowa (550 zł)
[Domena] Pompa ciepła gruntowa (550 zł)
Schemat instalacji ogrzewania gruntową pompą ciepła.
[Planz] Tablica budowlana (0 zł)
[Planz] Tablica budowlana (0 zł)
Decydując się na zakup projektu domu w planz.pl, każdy nasz klient otrzyma wyjątkowy bonus, elastyczną i odporną na warunki atmosferyczne tablicę budowlaną o wymiarach 90x70 cm. Ta praktyczna tablica jest niezbędnym elementem na każdym placu budowy. Dzięki swojej elastyczności i odporności, tablica ta stanie się trwałym i widocznym punktem orientacyjnym dla ekipy budowlanej oraz inspektorów. Wybierz planz.pl i ciesz się nie tylko profesjonalnym projektem, ale i dodatkami, które ułatwią realizację Twojej budowy.
[Planz] Dziennik budowy (0 zł)
[Planz] Dziennik budowy (0 zł)
Przy zakupie projektu domu na planz.pl otrzymasz dziennik budowy gratis – niezbędny dokument urzędowy, który szczegółowo rejestruje przebieg prac budowlanych. Jest on wymagany przez Prawo Budowlane i służy nie tylko do porządkowania procesu budowy, ale również jako dowód w ewentualnych sporach. Dziennik w formacie A4 z ponumerowanymi stronami ułatwia chronologiczne dokonywanie wpisów. Każdy egzemplarz posiada unikatowy numer i jest urzędowo rejestrowany. Nasz dziennik budowy jest do tego atrakcyjny wizualnie, w twardej okładce.
[Planz] Wiertarka udarowa (0 zł)
[Planz] Wiertarka udarowa (0 zł)
Wybierając projekt domu na planz.pl, otrzymasz praktyczny prezent. Dla każdego, kto zdecyduje się na zakup projektu o wartości przekraczającej 3000 zł, przygotowaliśmy specjalny bonus: wiertarkę gratis! To doskonałe narzędzie, które z pewnością przyda się podczas prac wykończeniowych lub drobnych napraw w nowym domu.
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
Do każdego projektu załączamy zgodę na podstawowe zmiany (np. rodzaj i umiejscowienie okien i drzwi, przestawienie ścian działowych, zmiana materiałów wykończeniowych). Rozszerzona zgoda na zmiany jest również bezpłatna, szczegółowy zakres dodatkowych zmian w projekcie prosimy podać na formularzu zamówienia, w polu komentarz. GRATIS!!!
[Planz] Projekty architektury ogrodowej (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
16 gotowych projektów drewnianej architektury ogrodowej w wersji elektronicznej. Wśród nich:
Altana 3x3m, Zadaszenie 2,34x1,2m (typ 1,typ 2, typ 3), Drewutnia 2,78x1,44 m, Domek ogrodowy 2,78x1,44 m, Garaż Jodła 6,01x3,76 m, Garaż, Sosna 6,01x6,27 m, Ambona myśliwska (typ 1,typ 2), Wiata Grillowa 5x5 m, Wiata Grillowa 6x4 m, Brama (typ 1, typ 2, typ 3), Szoposzklarnia.
Cena: 0zł
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
Dotyczy tylko projektów domów całorocznych. Charakterystyka energetyczna w projekcie domu, znana również jako świadectwo charakterystyki energetycznej lub certyfikat energetyczny, to dokument oceniający efektywność energetyczną budynku. Określa ona, ile energii (na ogrzewanie, wentylację, ciepłą wodę użytkową i oświetlenie) będzie potrzebował dany budynek do prawidłowego funkcjonowania w standardowych warunkach użytkowania. Charakterystyka ta jest wyrażana w kWh na metr kwadratowy powierzchni użytkowej budynku na rok (kWh/(m²·rok)).
Opracowanie charakterystyki energetycznej jest wymagane, zarówno dla nowo budowanych domów, jak i przy sprzedaży nieruchomości.
