126.44 m²
parterowy
bez garażu
murowany
Zawartość projektu
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

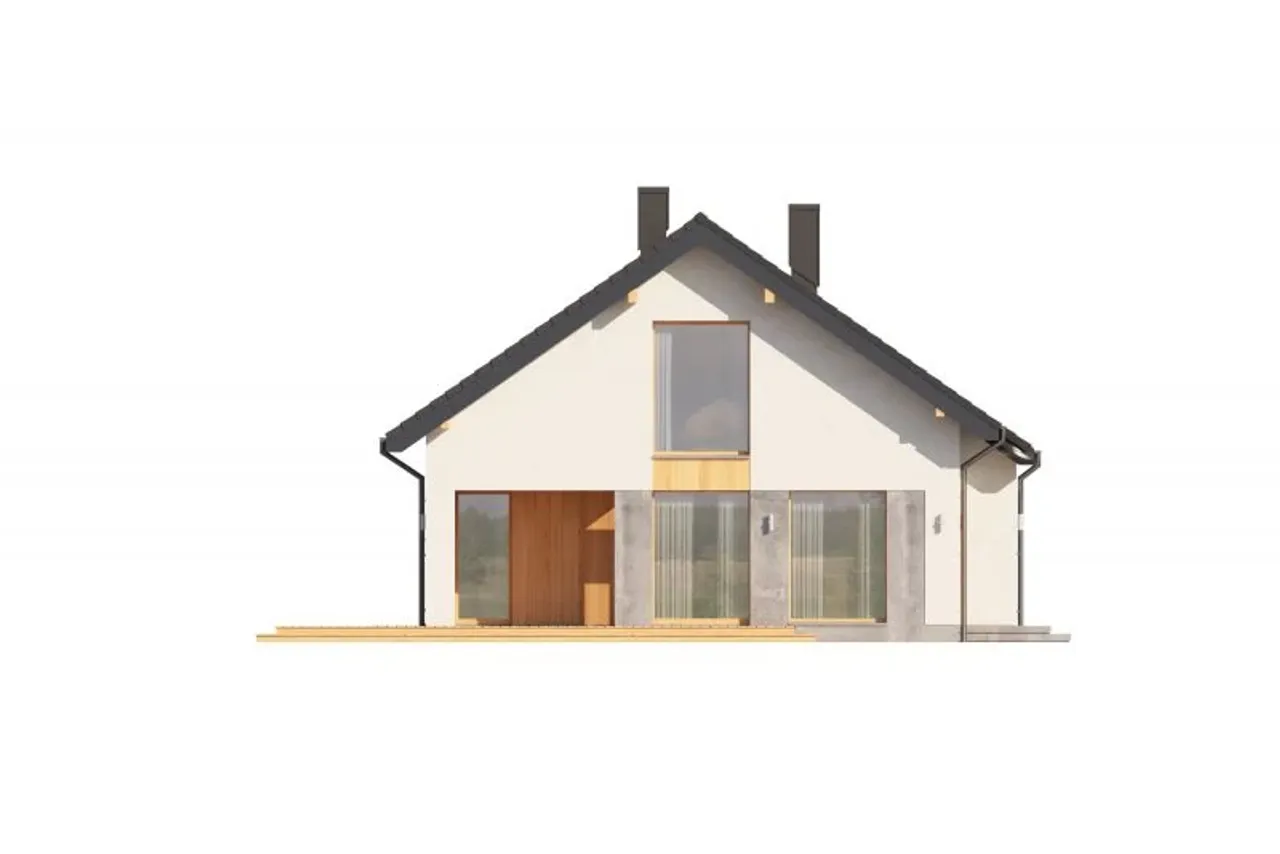

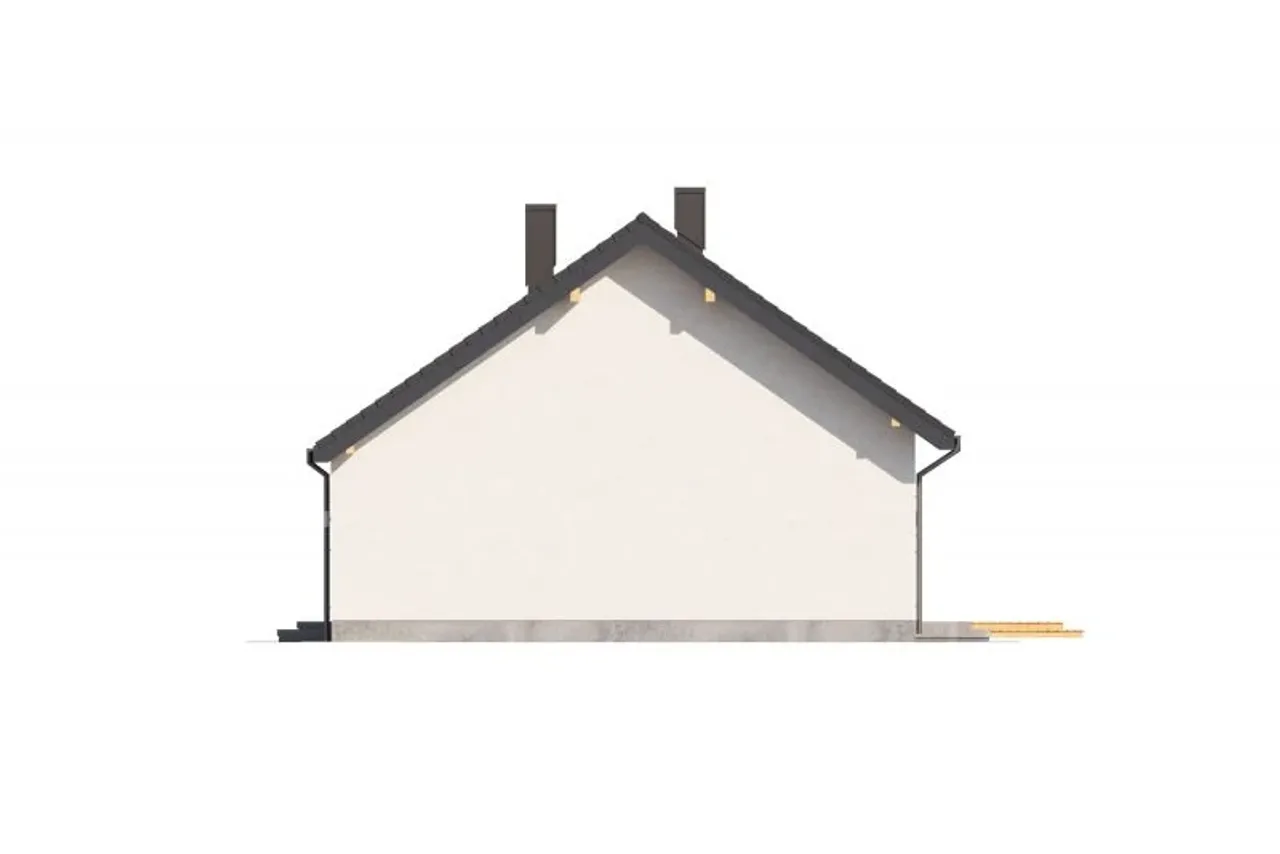

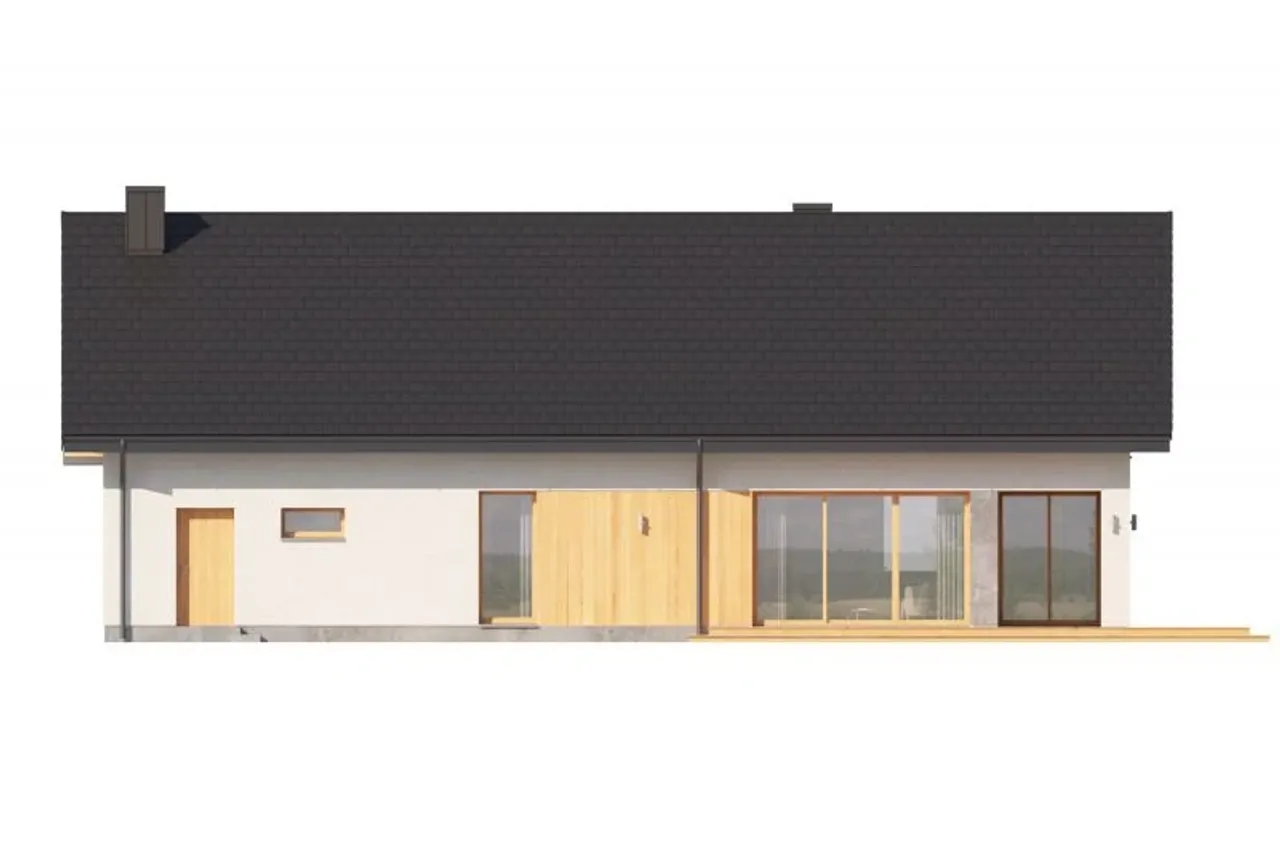

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania
W części technicznej znajdują się:
1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna
2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie
3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna
Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

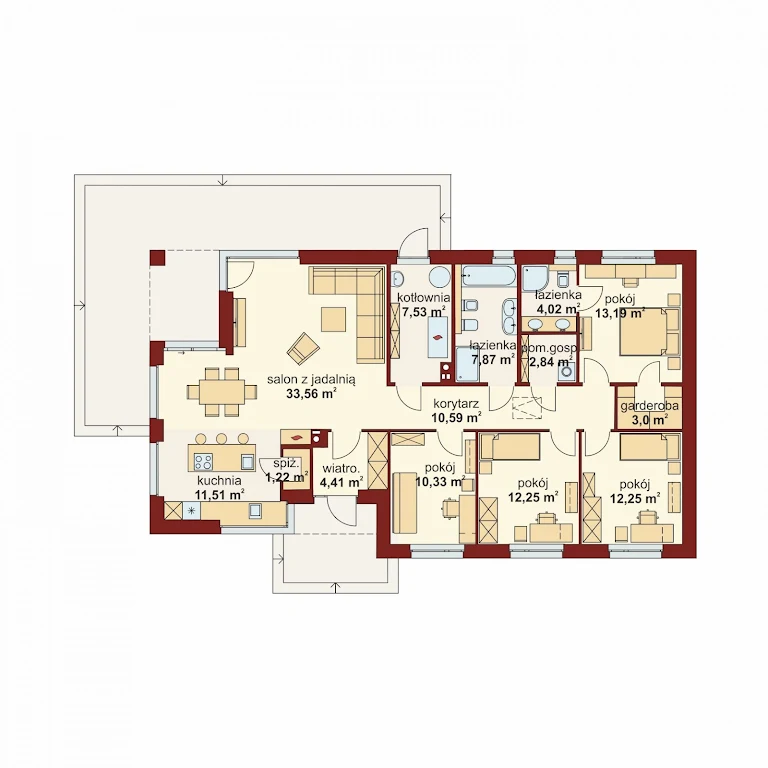

| 1. Wiatrołap | 4,22 m² |
| 2. Korytarz | 10,58 m² |
| 3. Kuchnia | 11,50 m² |
| 4. Spiżarnia | 1,19 m² |
| 5. Salon z jadalnią | 32,29 m² |
| 6. łazienka | 7,71 m² |
| 7. łazienka | 3,49 m² |
| 8. Pokój | 12,45 m² |
| 9. Pokój | 10,66 m² |
| 10. Pokój | 12,08 m² |
| 11. Pokój | 12,08 m² |
| 12. Garderoba | 4,10 m² |
| 13. Pom. gospodarcze | 4,09 m² |
| 14. Kotłownia | 6,72 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Domena 139 C
| Pow. użytkowa 126.44 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 179.42 m² |
| Kondygnacje parterowy |
| Garaż bez garażu |
| Technologia murowany |

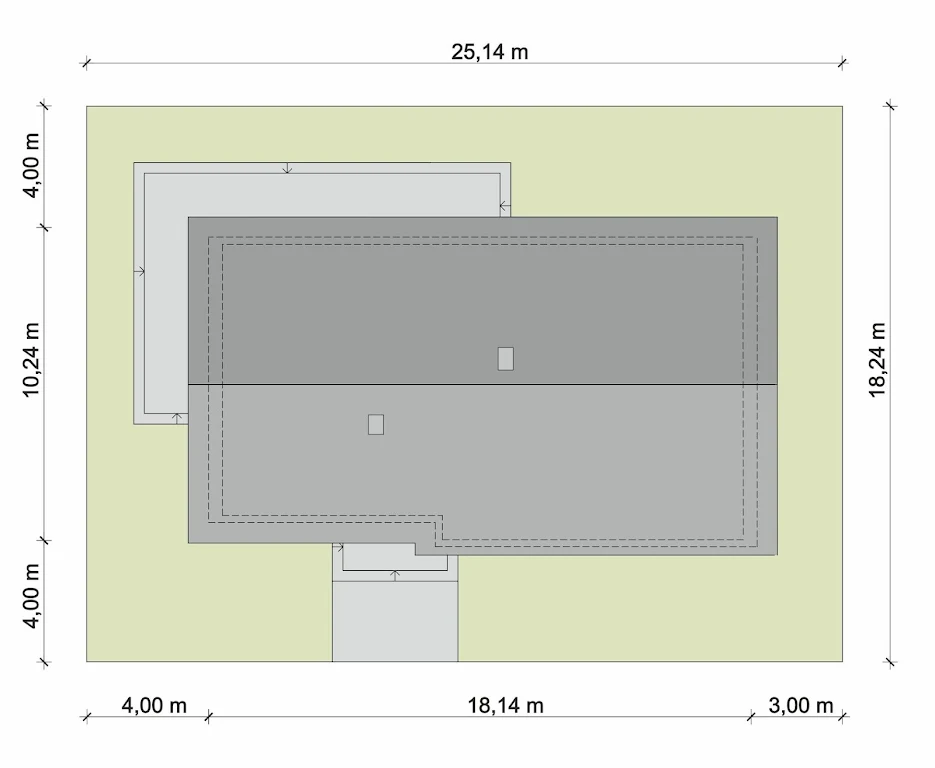

| Szerokość działki 24.98 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Powierzchnia dachu 306.83 m² |
| Przechowywanie w kuchni spiżarnia |
| Długość działki 18.38 m |
| Ogrzewanie paliwo stałe |
| Funkcje dodatkowe ze strychem |
| Wysokość budynku 7.5 m |
| Liczba łazieniek 2 |
| Styl budynku nowoczesny |
| Kominek kominek w projekcie |
| Szerokość budynku 17.98 m |
| Kotłownia duża kotłownia |
| Kąt nachylenia dachu 35 ° |
| Długość budynku 10.38 m |
| Piwnica bez podpiwniczenia |
| Kalenica bez znaczenia |
| Kubatura 481.36 m³ |
| Rodzaj dachu dwuspadowy |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 126.44 m² |
| Powierzchnia zabudowy 179.42 m² |
| Garaż bez garażu |
| Szerokość działki 24.98 m |
| Typ domu jednorodzinny całoroczny |
| Przechowywanie w kuchni spiżarnia |
| Ogrzewanie paliwo stałe |
| Wysokość budynku 7.5 m |
| Styl budynku nowoczesny |
| Szerokość budynku 17.98 m |
| Kąt nachylenia dachu 35 ° |
| Piwnica bez podpiwniczenia |
| Kubatura 481.36 m³ |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Ilość pokoi 5 |
| Kondygnacje parterowy |
| Technologia murowany |
| Obiekt dom |
| Powierzchnia dachu 306.83 m² |
| Długość działki 18.38 m |
| Funkcje dodatkowe ze strychem |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Kotłownia duża kotłownia |
| Długość budynku 10.38 m |
| Kalenica bez znaczenia |
| Rodzaj dachu dwuspadowy |
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
