139.16 m²

parterowy

2 stanowiska

murowany

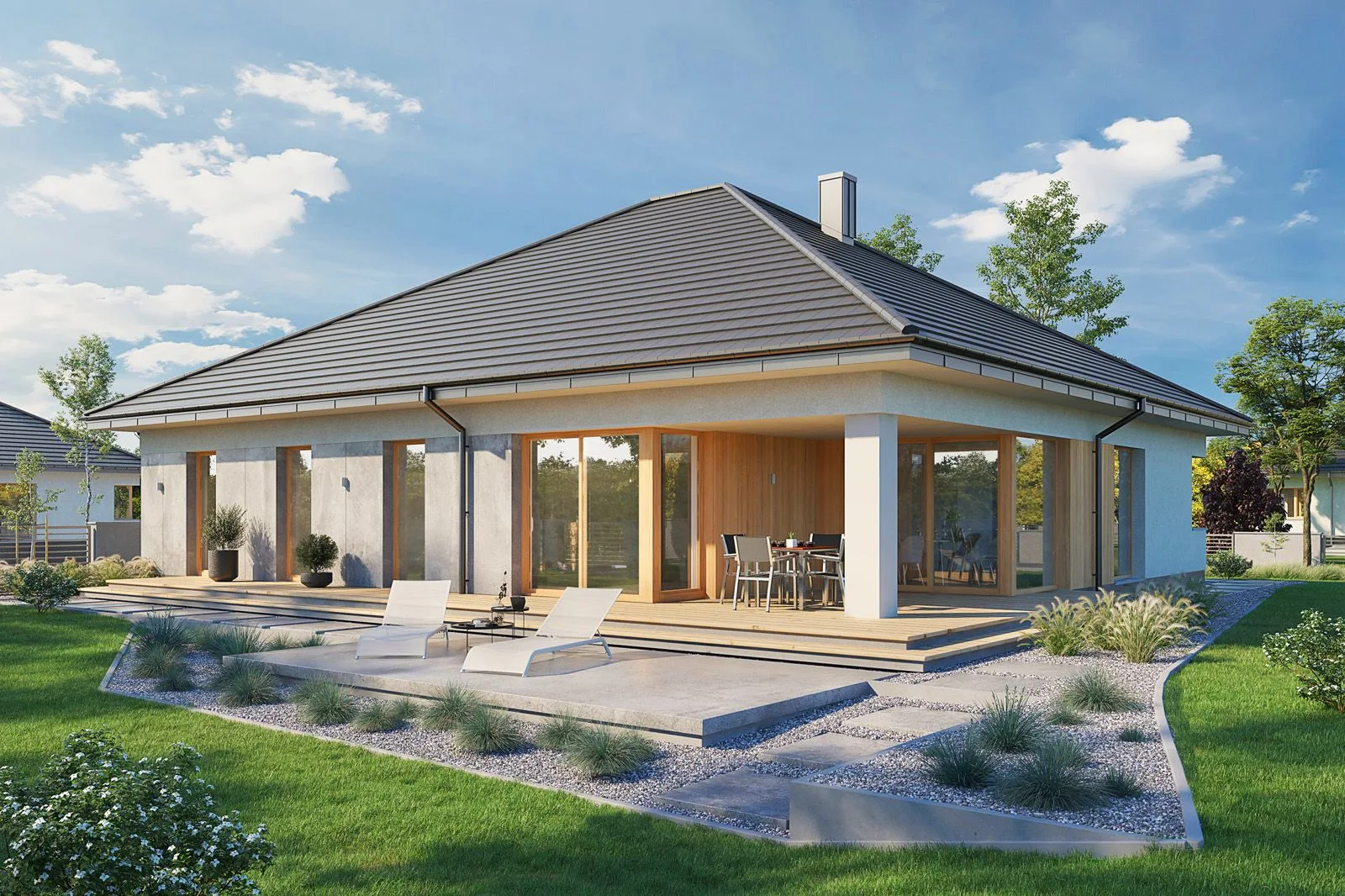

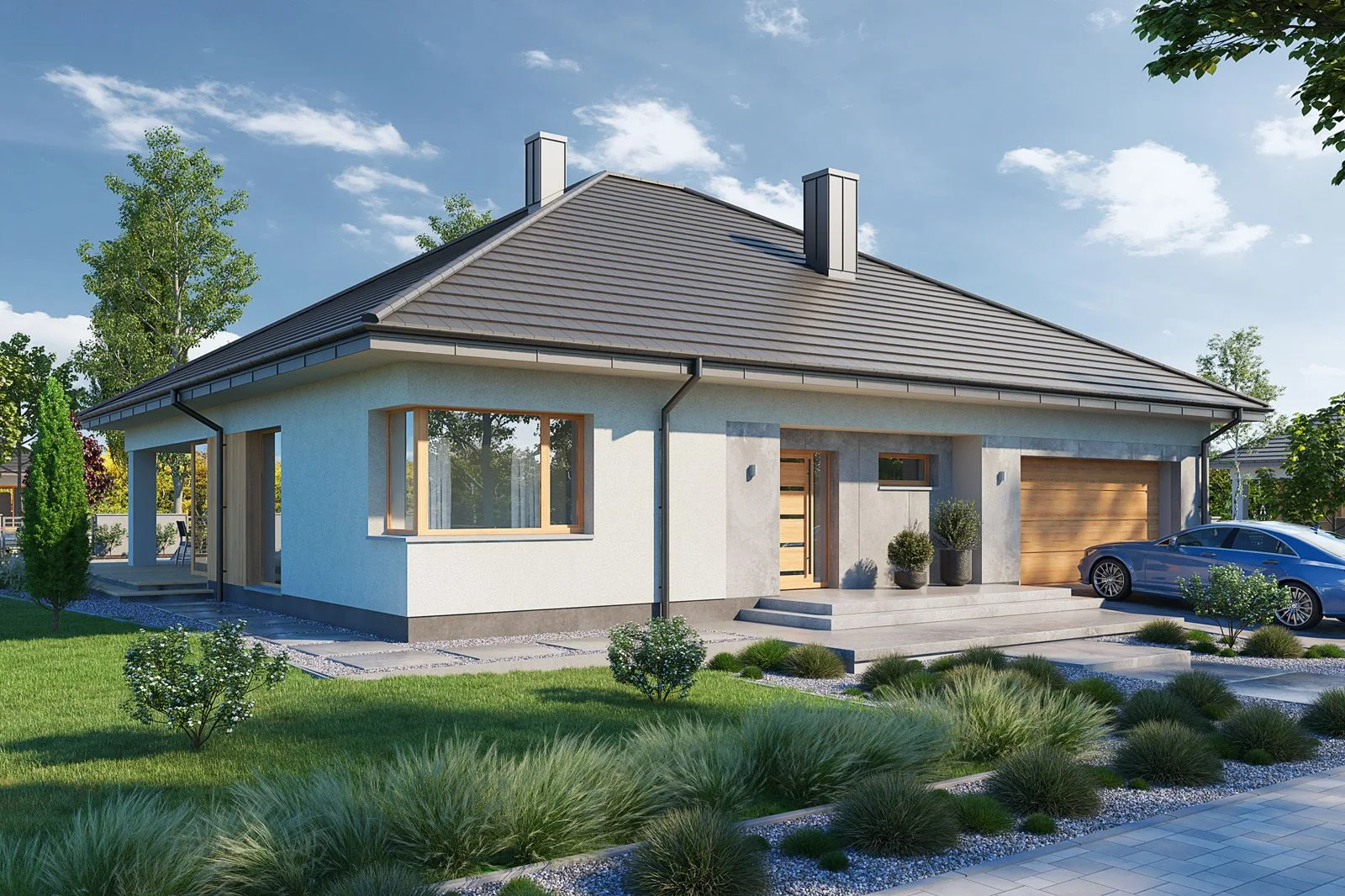

Gotowy projekt domu Domena 131 B

ID: 23992

4950 2025-05-11

4950 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 04.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

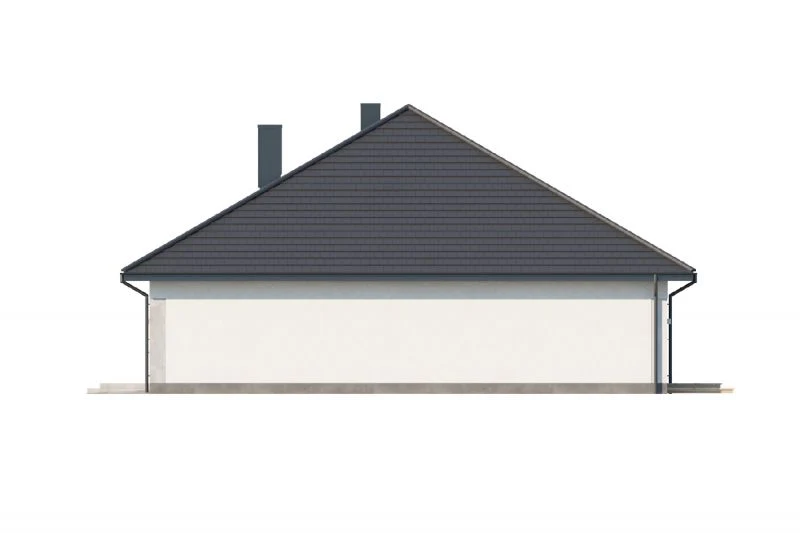

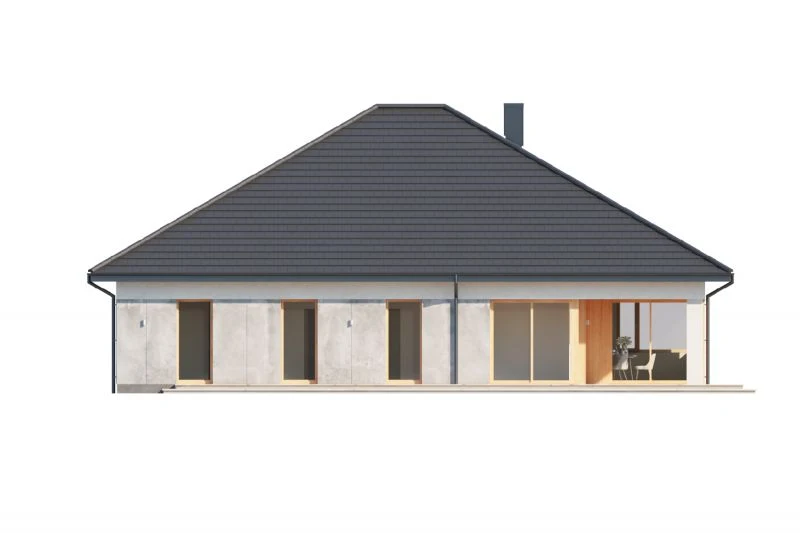

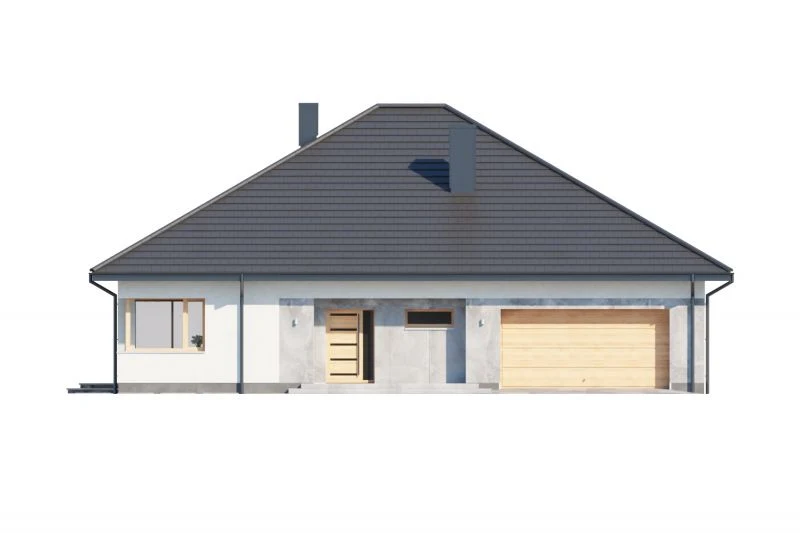

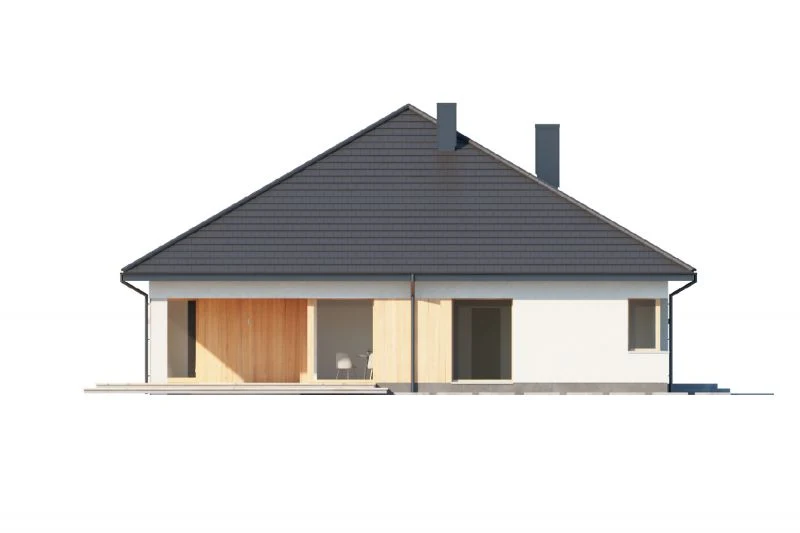

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

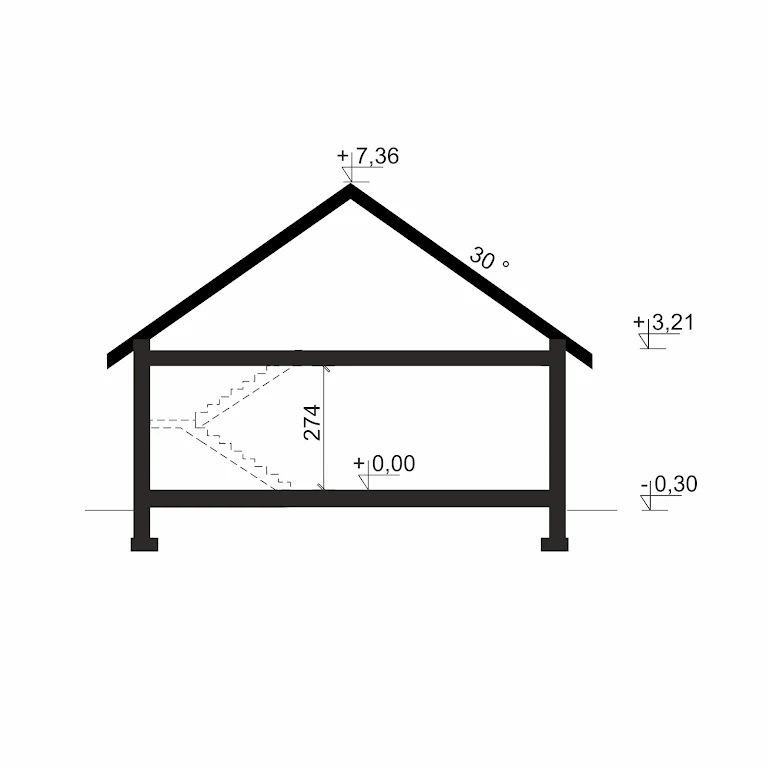

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

4950 zł

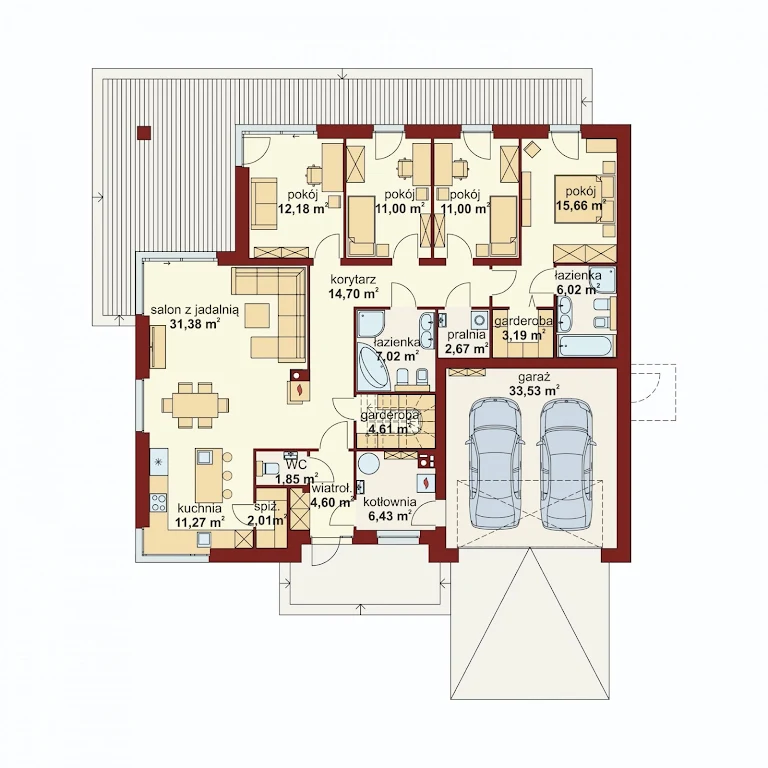

Rzuty gotowego projektu domu Domena 131 B

1. Wiatrołap	4,64 m²
2. Korytarz	14,70 m²
3. Kuchnia	11,27 m²
4. Spiżarnia	2,01 m²
5. Salon z jadalnią	30,83 m²
6. Wc	1,85 m²
7. Gabinet	12,18 m²
8. łazienka	6,02 m²
9. łazienka	7,02 m²
10. Pokój	11,00 m²
11. Pokój	11,00 m²
12. Pokój	15,66 m²
13. Garderoba	3,19 m²
14. Garderoba	4,61 m²
15. Pralnia	2,67 m²
16. Kotłownia	6,43 m²
17. Garaż	33,53 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Domena 131 B

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Domena 131 B

Parametry Techniczne gotowego projektu domu Domena 131 B

Ilość pokoi 5

Pow. użytkowa 139.16 m²

Powierzchnia zabudowy 237.49 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

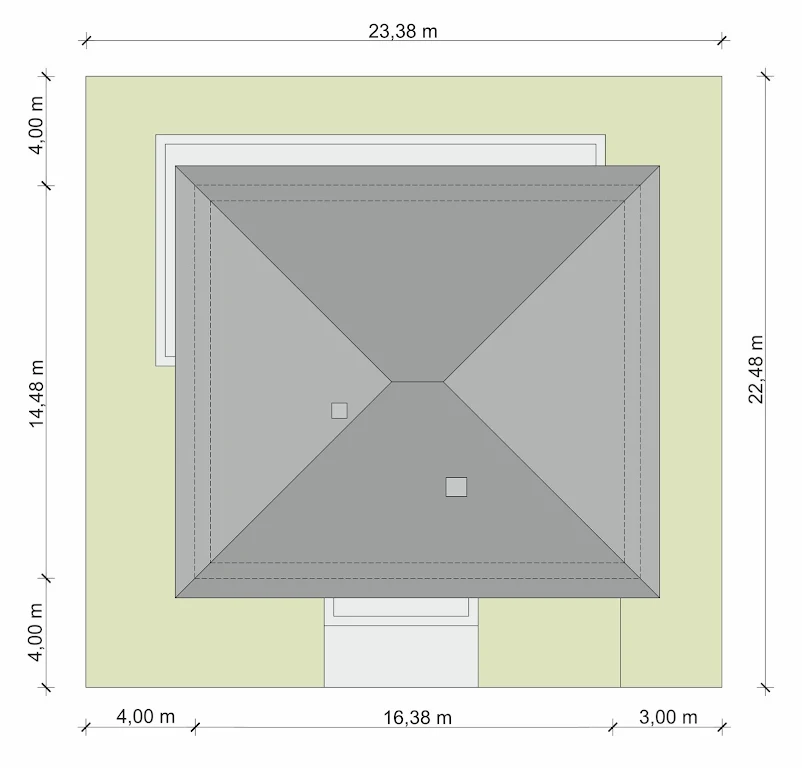

Szerokość działki 23.38 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Liczba łazieniek 2

Kominek kominek w projekcie

Szerokość budynku 16.48 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 30 °

Kalenica równoległa do drogi

Długość budynku 14.48 m

Rodzaj garażu w bryle

Piwnica bez podpiwniczenia

Kubatura 511.41 m³

Rodzaj dachu wielospadowy

Funkcje dodatkowe z pralnią

Powierzchnia dachu 326.1 m²

Przechowywanie w kuchni spiżarnia

Długość działki 22.48 m

Wysokość budynku 8.02 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 237.49 m²

Garaż 2 stanowiska

Szerokość działki 23.38 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 2

Szerokość budynku 16.48 m

Kąt nachylenia dachu 30 °

Długość budynku 14.48 m

Piwnica bez podpiwniczenia

Rodzaj dachu wielospadowy

Powierzchnia dachu 326.1 m²

Długość działki 22.48 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 139.16 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Kominek kominek w projekcie

Kotłownia duża kotłownia

Kalenica równoległa do drogi

Rodzaj garażu w bryle

Kubatura 511.41 m³

Funkcje dodatkowe z pralnią

Przechowywanie w kuchni spiżarnia

Wysokość budynku 8.02 m

Nasze prawdziwe opinie z Google

Opis projektu domu Domena 131 B

Fundamenty: bezpośrednie, na ławach fundamentowych.; Ściany zewnętrzne: cegła silikatowa – 24 cm + styropian TERMO ORGANIKA typ Fasada 22 cm.; Ściany wewnętrzne: bloczki wapienno-piaskowe - 24 cm (działowe – bloczki wapienno-piaskowe – 8 cm).; Strop: gęstożebrowy Teriva E oraz żelbetowy monolityczny gr. 24 cm.; Elewacje: tynk – systemowy firmy TERMO ORGANIKA, okładzina z płytek elastycznych.; Pokrycie dachu: blachodachówka lub dachówka cementowa.; Konstrukcja dachu: drewniana tradycyjna.; Schody wewnętrzne: wyłaz na poddasze.; Ogrzewanie: kocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła – kominek z płaszczem wodnym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
