170.13 m²

parterowy

2 stanowiska

murowany

Gotowy projekt domu Domena 113 B

ID: 20378

4640 2025-10-29

4640 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 24.10.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

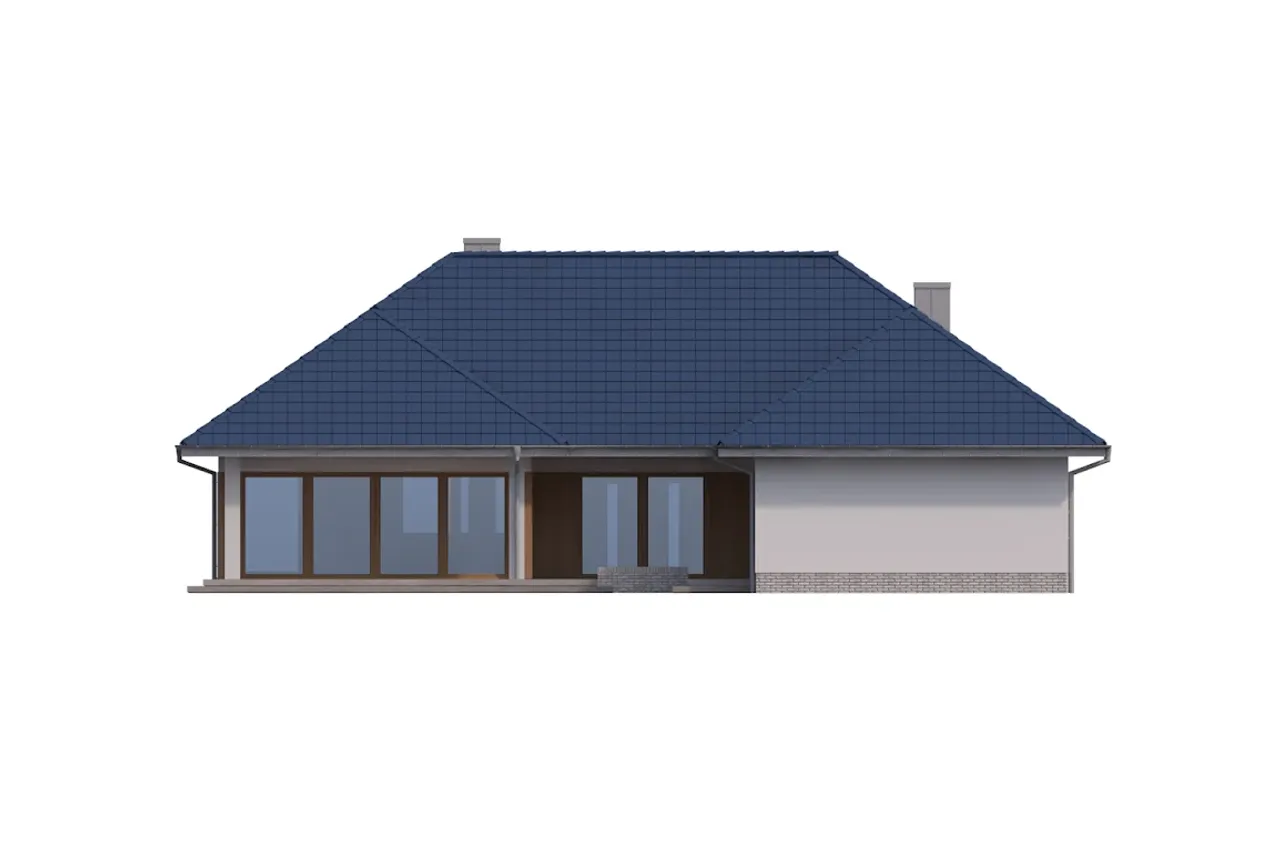

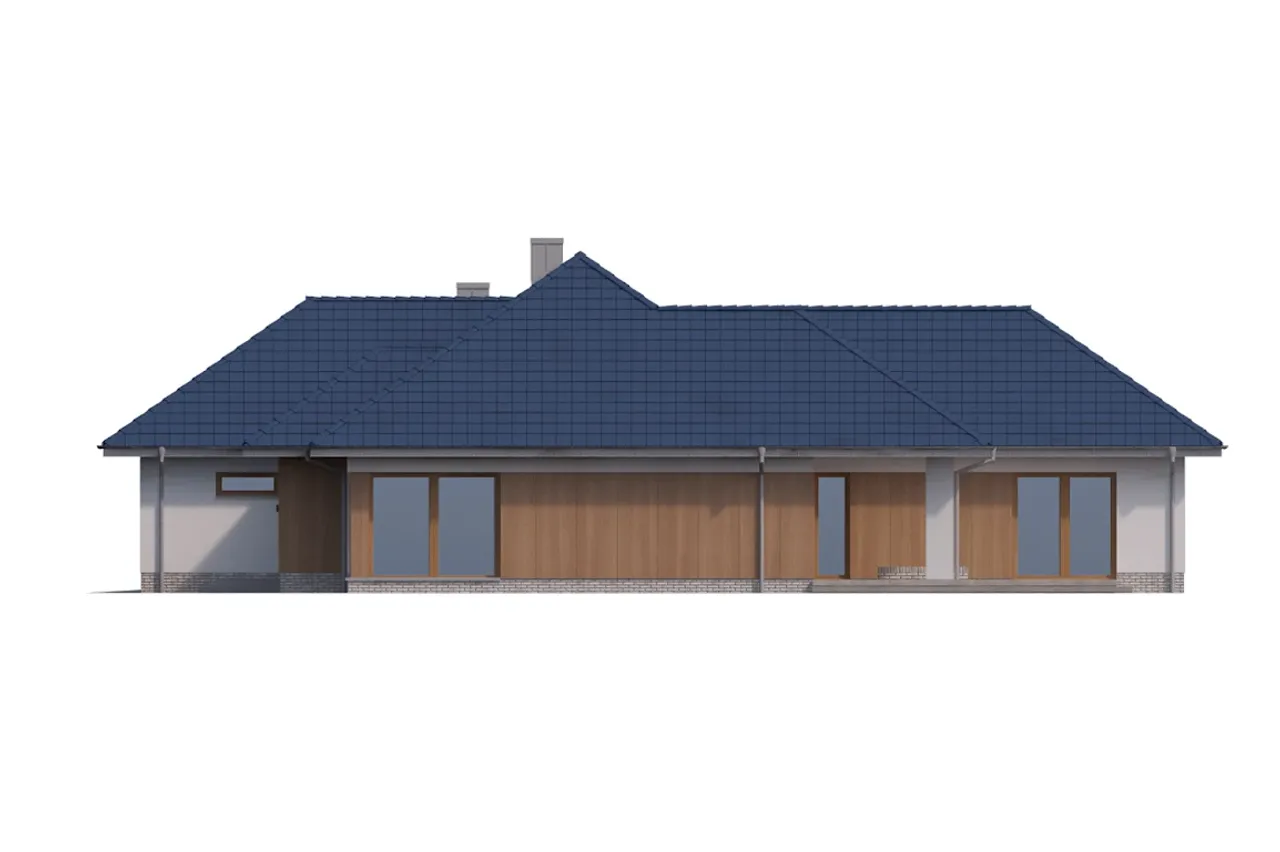

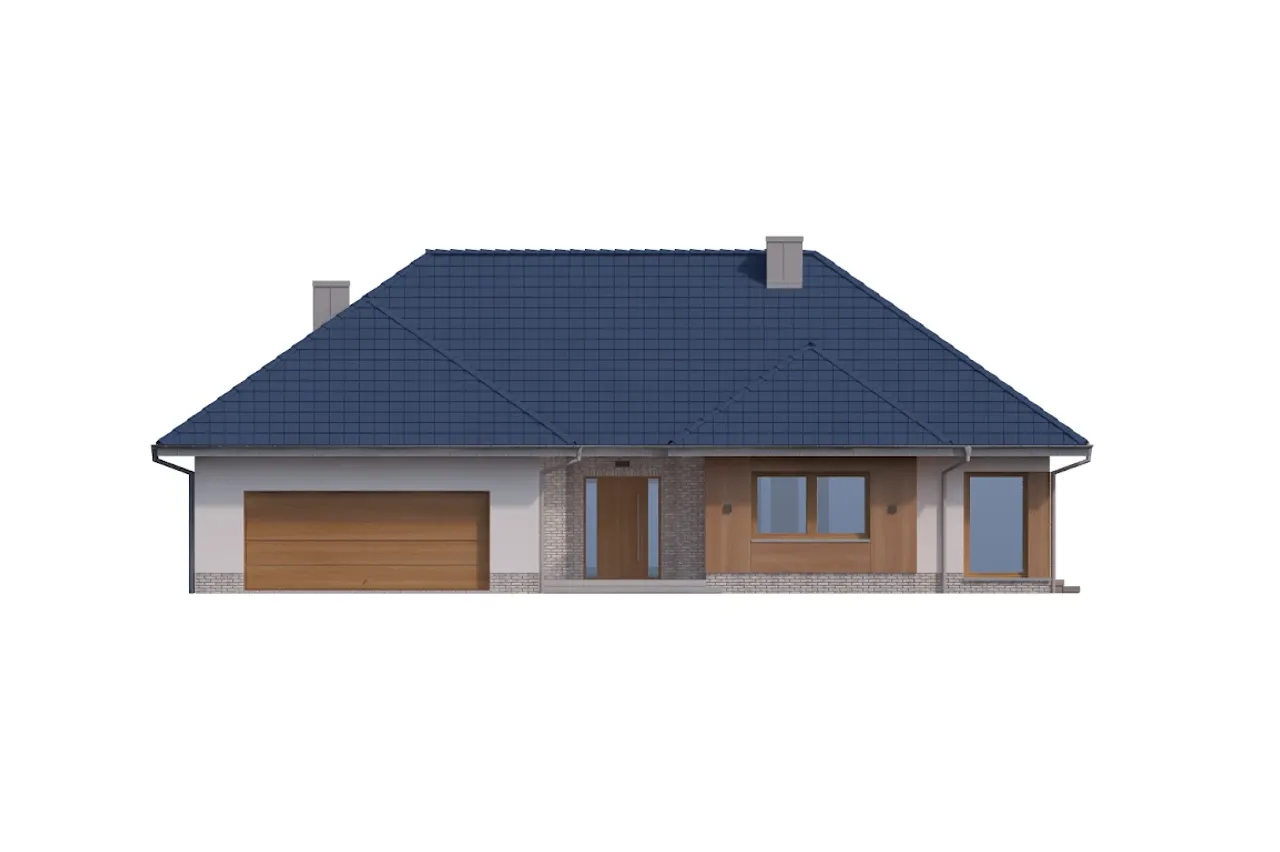

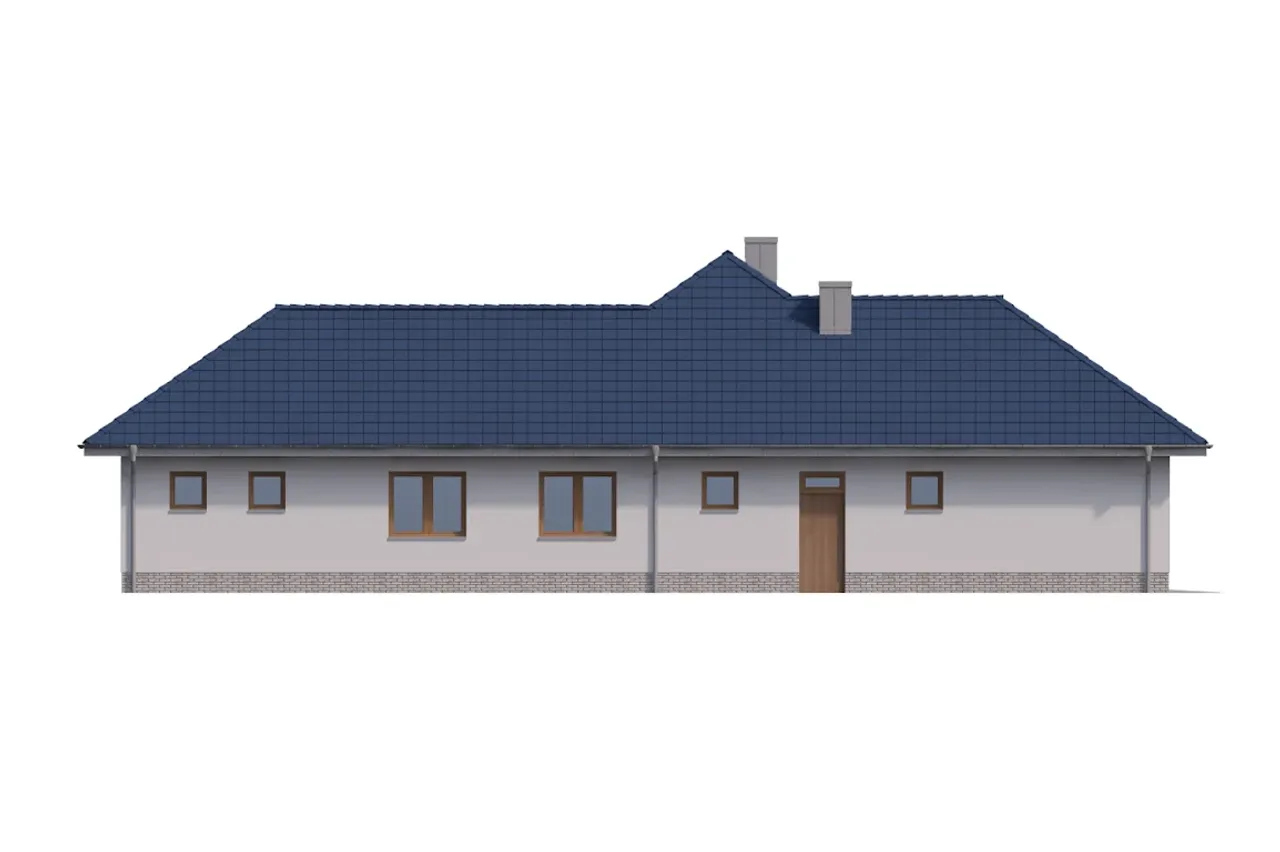

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

4640 zł

Rzuty gotowego projektu domu Domena 113 B

1. Wiatrołap	8,45 m²
2. Hol	21,49 m²
3. Kuchnia	20,00 m²
4. Spiżarnia	1,70 m²
5. Jadalnia	15,09 m²
6. Salon	31,30 m²
7. Wc	1,96 m²
8. Pralnia	6,00 m²
9. łazienka	9,16 m²
10. Pokój	14,15 m²
11. Pokój	14,15 m²
12. Pokój	15,06 m²
13. Garderoba	5,43 m²
14. łazienka	6,19 m²
15. Pom. gospodarcze	6,50 m²
16. Garaż	44,26 m²

Pobieram bezpłatne rysunki szczegółowe

1. Strych

101,16 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Domena 113 B

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Domena 113 B

Parametry Techniczne gotowego projektu domu Domena 113 B

Pow. użytkowa 170.13 m²

Ilość pokoi 4

Powierzchnia zabudowy 315.31 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 26.87 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kubatura 638.55 m³

Strop drewniany

Powierzchnia dachu 484.11 m²

Rodzaj garażu z przodu

Długość działki 30.19 m

Kalenica równoległa do drogi

Wysokość budynku 7.52 m

Rodzaj dachu wielospadowy

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 2

Funkcje dodatkowe z pralnią

Ep 62.5

Przechowywanie w kuchni spiżarnia

Kominek kominek w projekcie

Szerokość budynku 18.87 m

Styl budynku nowoczesny

Kotłownia duża kotłownia

Długość budynku 23.19 m

Piwnica bez podpiwniczenia

Kąt nachylenia dachu 35 °

Koszty budowy 450-500 tys., tylko z kosztorysem

Pow. użytkowa 170.13 m²

Powierzchnia zabudowy 315.31 m²

Garaż 2 stanowiska

Szerokość działki 26.87 m

Typ domu jednorodzinny całoroczny

Strop drewniany

Rodzaj garażu z przodu

Kalenica równoległa do drogi

Rodzaj dachu wielospadowy

Liczba łazieniek 2

Ep 62.5

Kominek kominek w projekcie

Styl budynku nowoczesny

Długość budynku 23.19 m

Kąt nachylenia dachu 35 °

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Kubatura 638.55 m³

Powierzchnia dachu 484.11 m²

Długość działki 30.19 m

Wysokość budynku 7.52 m

Ogrzewanie gaz, paliwo stałe

Funkcje dodatkowe z pralnią

Przechowywanie w kuchni spiżarnia

Szerokość budynku 18.87 m

Kotłownia duża kotłownia

Piwnica bez podpiwniczenia

Koszty budowy 450-500 tys., tylko z kosztorysem

Energia i ogrzewanie gotowego projektu domu Domena 113 B

Źródło ogrzewania: gaz, paliwo stałe

Możliwość dokupienia dodatku zmieniającego źródło ciepła:

- Gruntowa pompa ciepła

- Powietrzna pompa ciepła

Dodatek dostępny w formularzu zamówienia

Wentylacja: Grawitacyjna

Do projektu dostaniesz BONUS:

- Ogrzewanie kominkowe z płaszczem wodnym

Parametry energetyczne:

Ep: 62.5 kWh/(m²rok)

Nasze prawdziwe opinie z Google

Opis projektu domu Domena 113 B

Technologia wykonania:

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.
Ściany zewnętrzne: bloczki z bet. komórkowego (odm. 600) - 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm.
Ściany wewnętrzne: bloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12 cm).
Strop: drewniany (dolne pasy wiązarów).
Elewacje: tynk - System Platinum firmy TERMO ORGANIKA, deska elewacyjna CEDRAL, płytki klinkierowe.
Pokrycie dachu: dachówka ceramiczna.
Konstrukcja dachu: więźba drewniana - prefabrykowane wiązary dachowe.
Schody wewnętrzne: wyłaz na poddasze.
Ogrzewanie: kocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła - kominek z płaszczem wodnym.
