159.03 m²

parterowy+poddasze

2 stanowiska

murowany

Gotowy projekt domu DIOGENES 2

ID: 7585

2517 2025-08-09

TANIEJ 133 zł do 07.08.2025

Projekt wymaga dostosowania do aktualnych przepisów.

2517 zł

(2650 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 2517 zł

2517 2025-08-09

Promocja GRATISOWA do 05.08.2025 ➞ sprawdź zasady
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

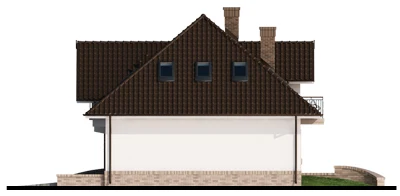

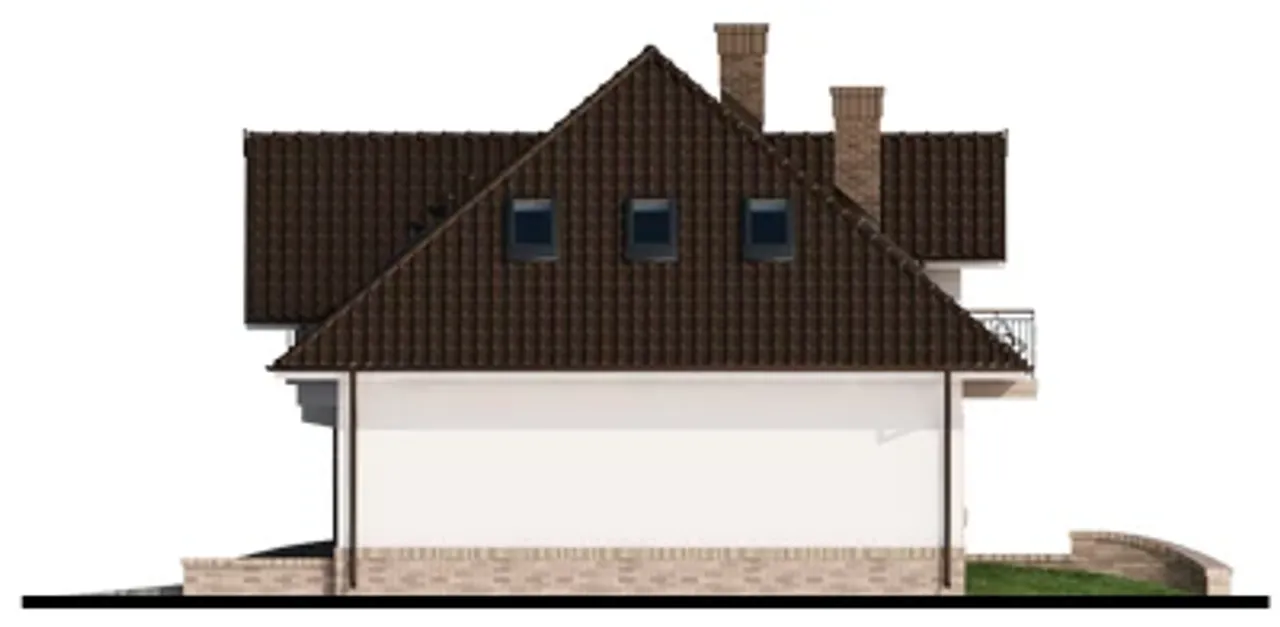

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

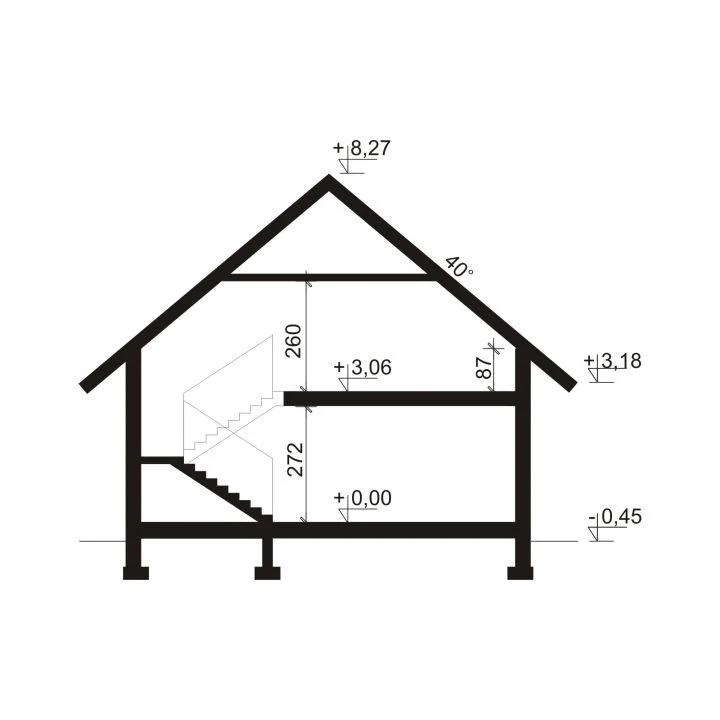

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

2517.00zł

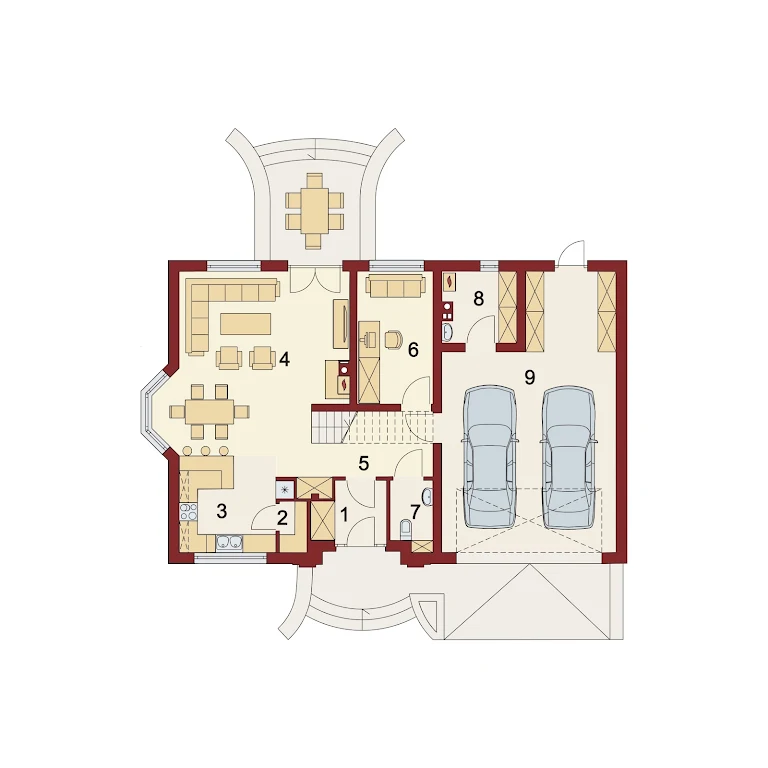

Rzuty gotowego projektu domu DIOGENES 2

1. Powierzchnia	71,86 m²
2. Wiatrołap	4,30 m²
3. Siżarnia	1,49 m²
4. Kuchnia	10,34 m²
5. Salon z jadalnią	31,30 m²
6. Hol	10,77 m²
7. Pokój	10,76 m²
8. Wc	2,90 m²
9. Kotłownia	5,42 m²
10. Garaż	45,55 m²

Pobieram bezpłatne rysunki szczegółowe

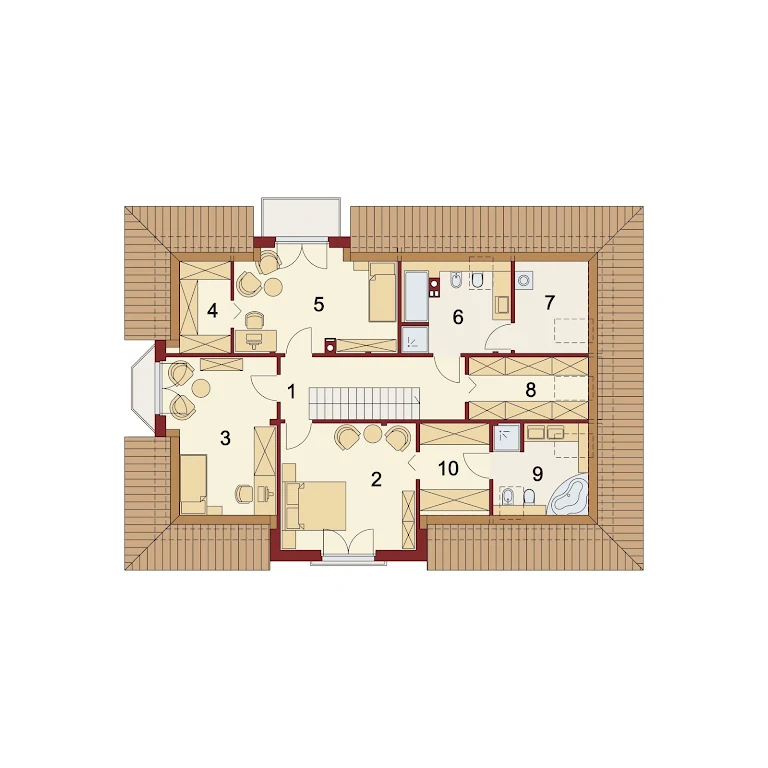

1. Powierzchnia	87,17 m²
2. Hol	8,74 (8,96) m²
3. Pokój	16,50 (18,42) m²
4. Pokój	14,11 (20,17) m²
5. Garderoba	2,67 (7,23) m²
6. Pokój	15,25 (18,27) m²
7. łazienka	8,07 (12,01) m²
8. Pralnia	4,23 (9,87) m²
9. Garderoba	6,58 (8,89) m²
10. łazienka	5,74 (12,18) m²
11. Garderoba	5,28 (7,66) m²

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: DIOGENES 2

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu DIOGENES 2

Parametry Techniczne gotowego projektu domu DIOGENES 2

Ilość pokoi 5

Pow. użytkowa 159.03 m²

Powierzchnia zabudowy 151.74 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

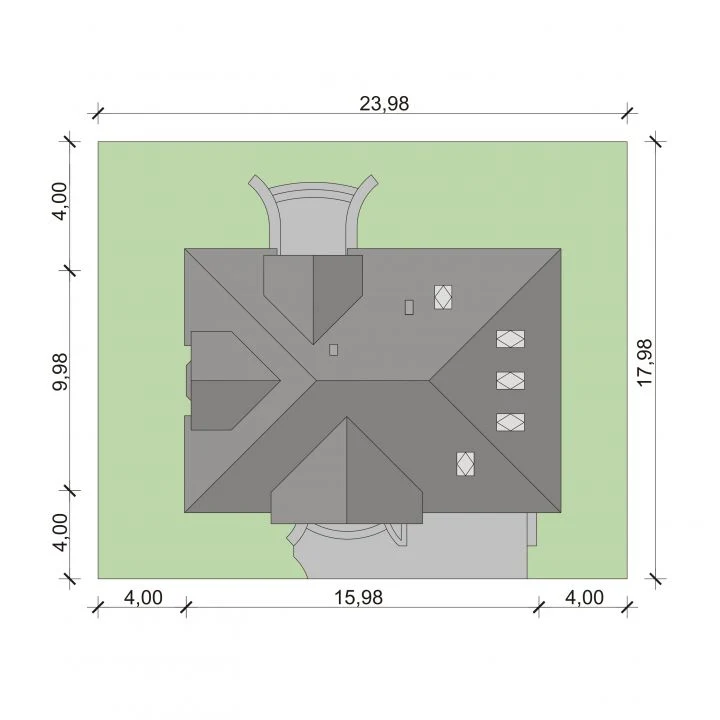

Szerokość działki 23.98 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe z pralnią

Powierzchnia dachu 271.9 m²

Rodzaj dachu wielospadowy

Długość działki 17.98 m

Wysokość budynku 8.72 m

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Styl budynku tradycyjny

Liczba łazieniek 2

Szerokość budynku 15.98 m

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Długość budynku 9.98 m

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 659 m³

Rodzaj garażu duży garaż

Koszty budowy 400-450 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 151.74 m²

Garaż 2 stanowiska

Szerokość działki 23.98 m

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 271.9 m²

Długość działki 17.98 m

Przechowywanie w kuchni spiżarnia

Styl budynku tradycyjny

Szerokość budynku 15.98 m

Kąt nachylenia dachu 40 °

Piwnica bez podpiwniczenia

Kubatura 659 m³

Koszty budowy 400-450 tys., tylko z kosztorysem

Pow. użytkowa 159.03 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Funkcje dodatkowe z pralnią

Rodzaj dachu wielospadowy

Wysokość budynku 8.72 m

Bryła budynku prosta bryła

Liczba łazieniek 2

Kominek kominek w projekcie

Długość budynku 9.98 m

Kalenica równoległa do drogi

Rodzaj garażu duży garaż

Nasze prawdziwe opinie z Google

Opis projektu domu DIOGENES 2

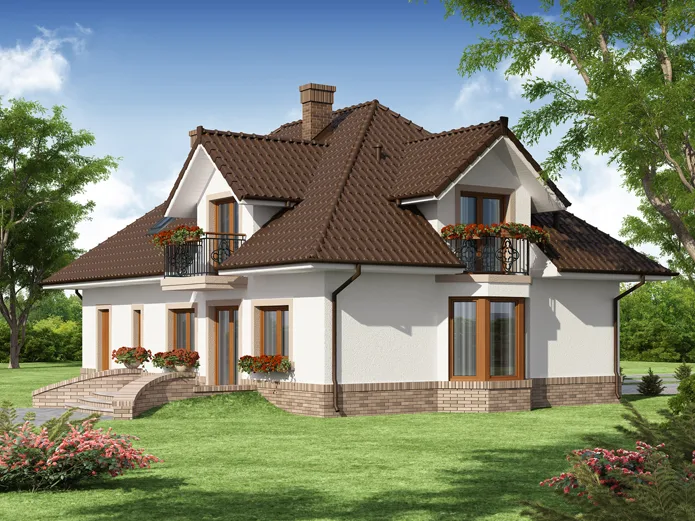

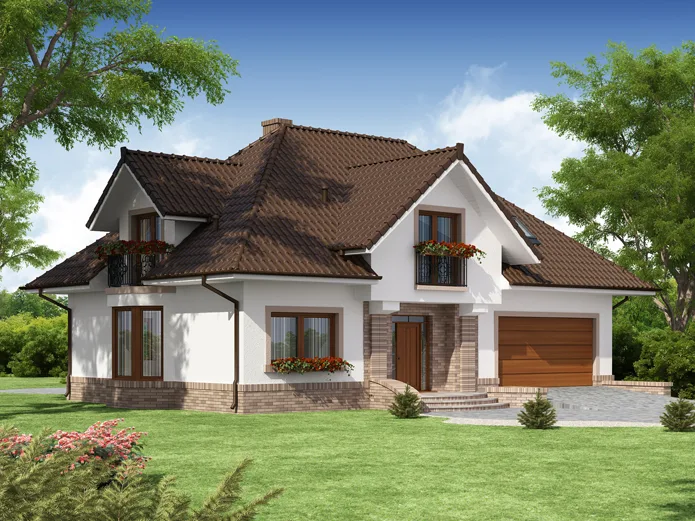

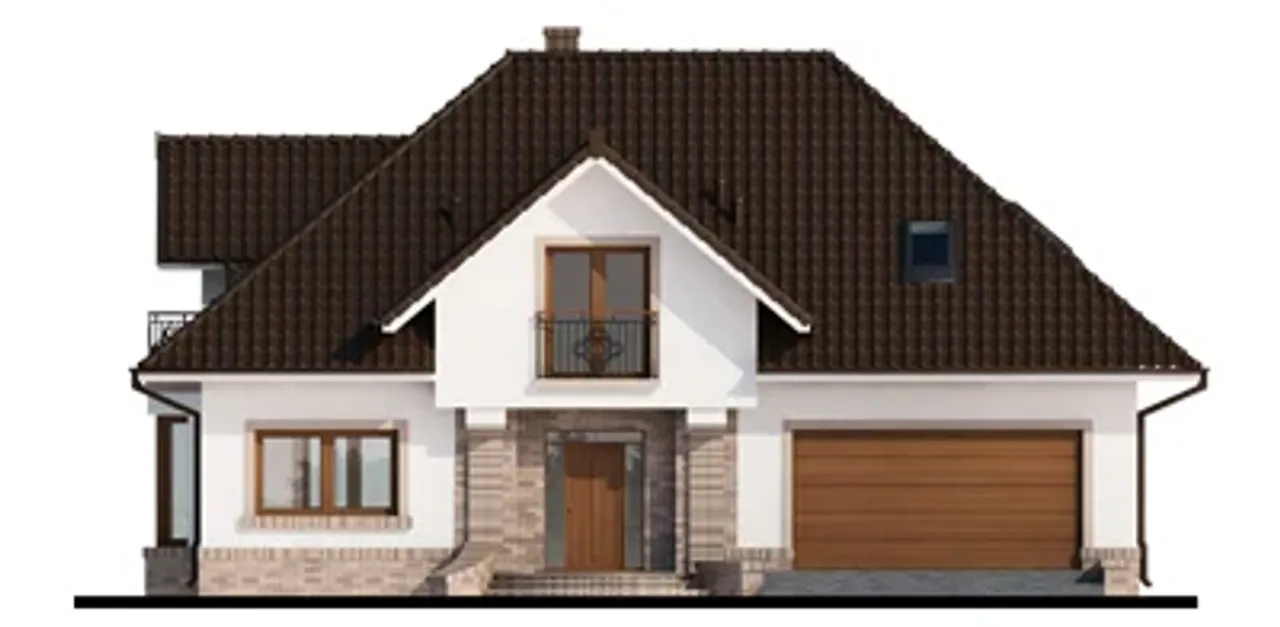

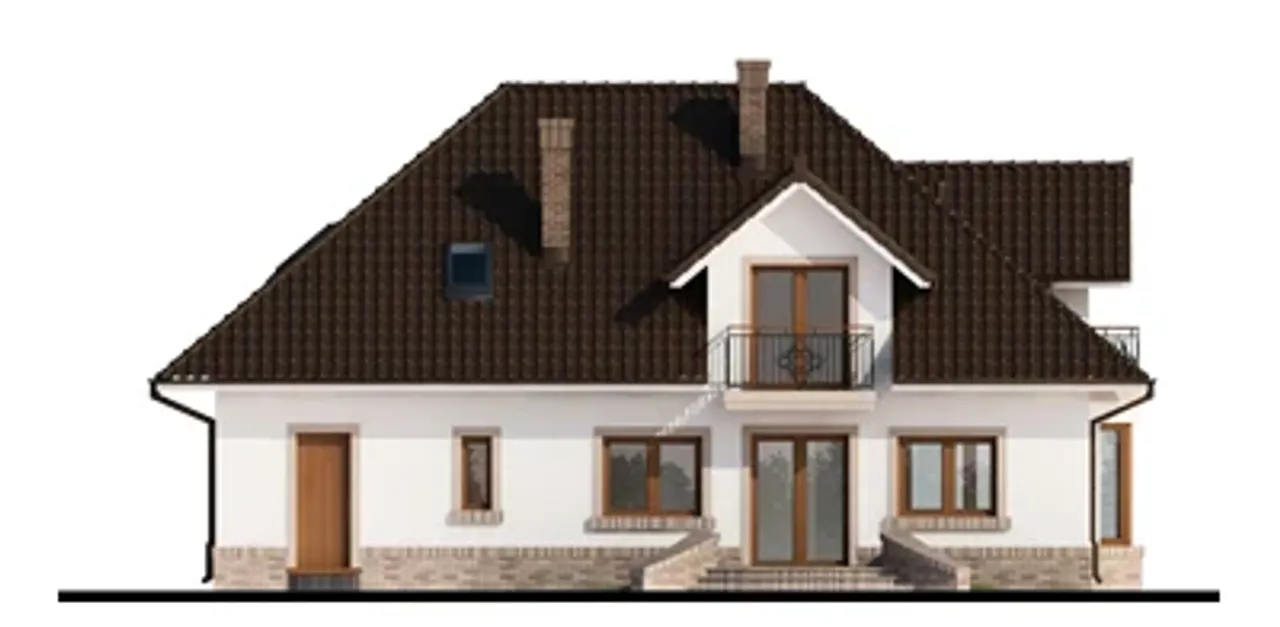

Projekt domu Diogenes 2 to parterowy dom z poddaszem pokryty dachem wielospadowym, dom posiada tradycyjny wygląd. Od strony frontowej do delikatnie zadaszonych drzwi frontowych prowadzi niewielki murek, tuż obok po prawej stronie znajduje się wjazd go garażu dwustanowiskowego z wydzielonym miejscem na kotłownię. W projekcie domu Diogenes 2 od strony ogrodu ukazuje się nam duży niezadaszony taras oraz balkon na poddaszu.

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych; Ściany zewnętrzne: bloczki z bet. komórkowego - 24 cm + styropian TERMO ORGANIKA typ Fasada 12 cm; Ściany wewnętrzne: bloczki z bet. komórkowego - 24 cm (działowe - 12 cm) + działowe z płyty G-K na ruszcie (poddasze); Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 14, 20 i 24 cm.; Elewacje: tynk - System Platinum firmy TERMO ORGANIKA, płytki klinkierowe lub ceramiczne; Pokrycie dachu: dachówka cementowa EURONIT; Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym; Schody wewnętrzne: drewniane wg indywidualnego projektu; Ogrzewanie: kocioł gazowy kondensacyjny

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
