117.64 m²

parterowy+poddasze

1 stanowisko

z bali

Gotowy projekt domu Cisna 5g dw

ID: 16075

4979 2025-11-06

TANIEJ 520 zł do 31.10.2025

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

4979 zł

(5499 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 4979 zł

4979 2025-11-06

Promocja GRATISOWA do 31.10.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
✓ Czas na zwrot:30 dni

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

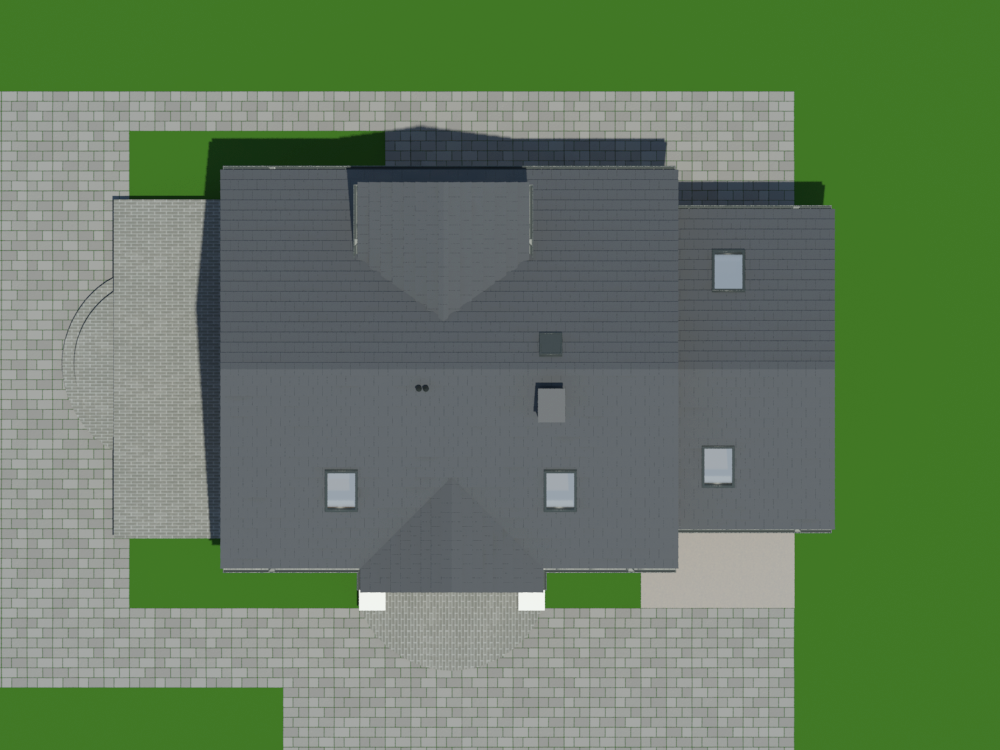

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

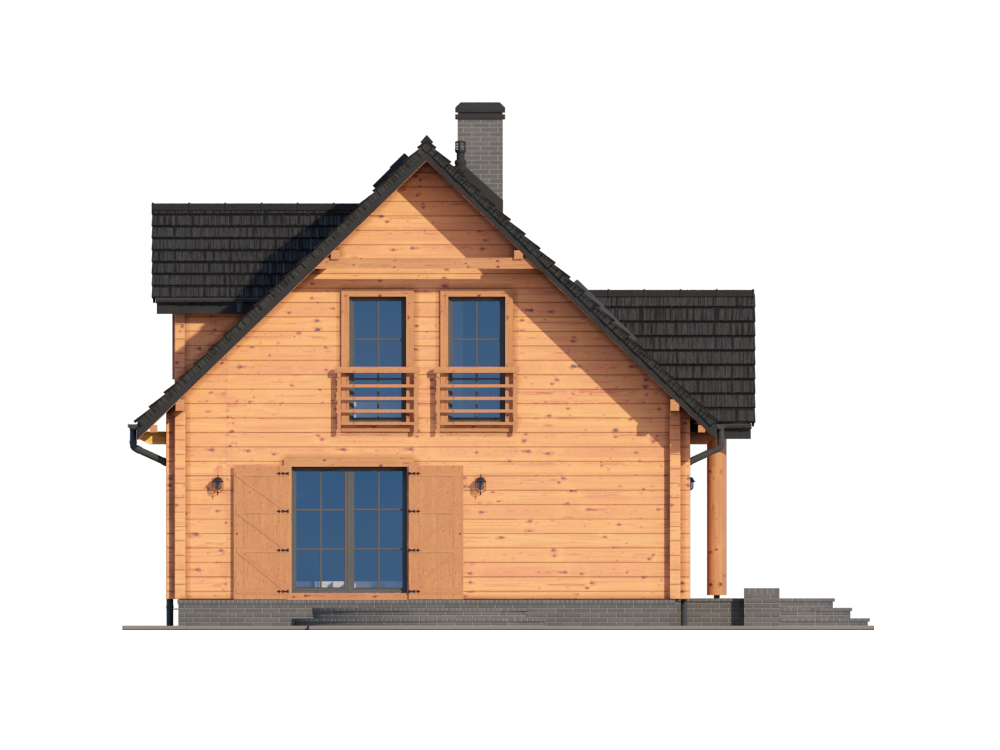

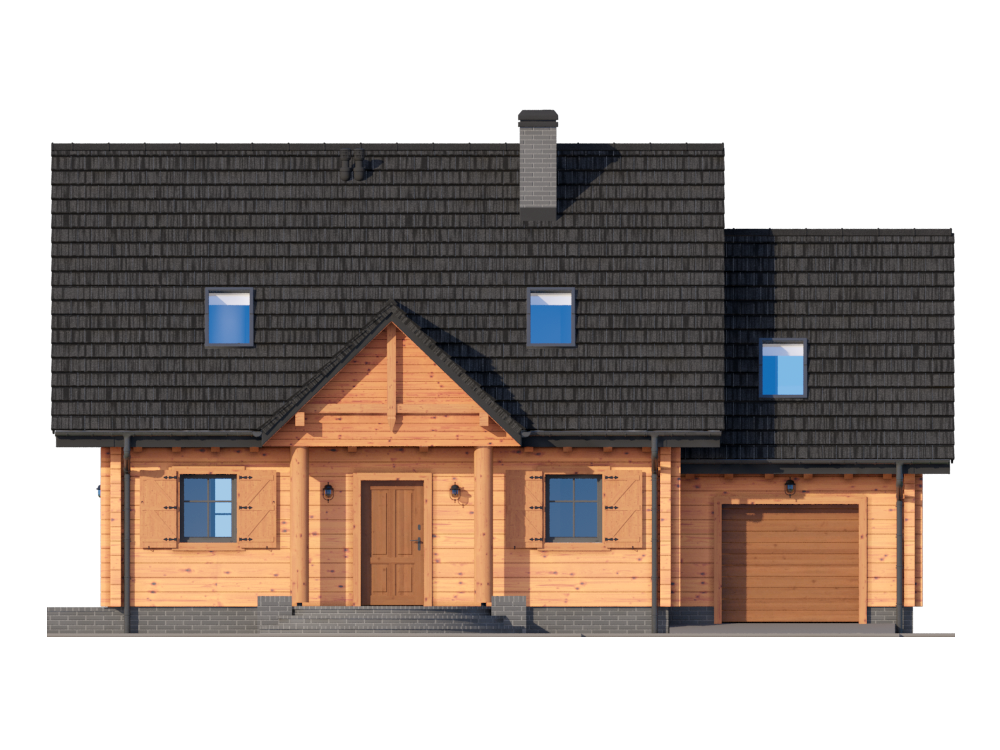

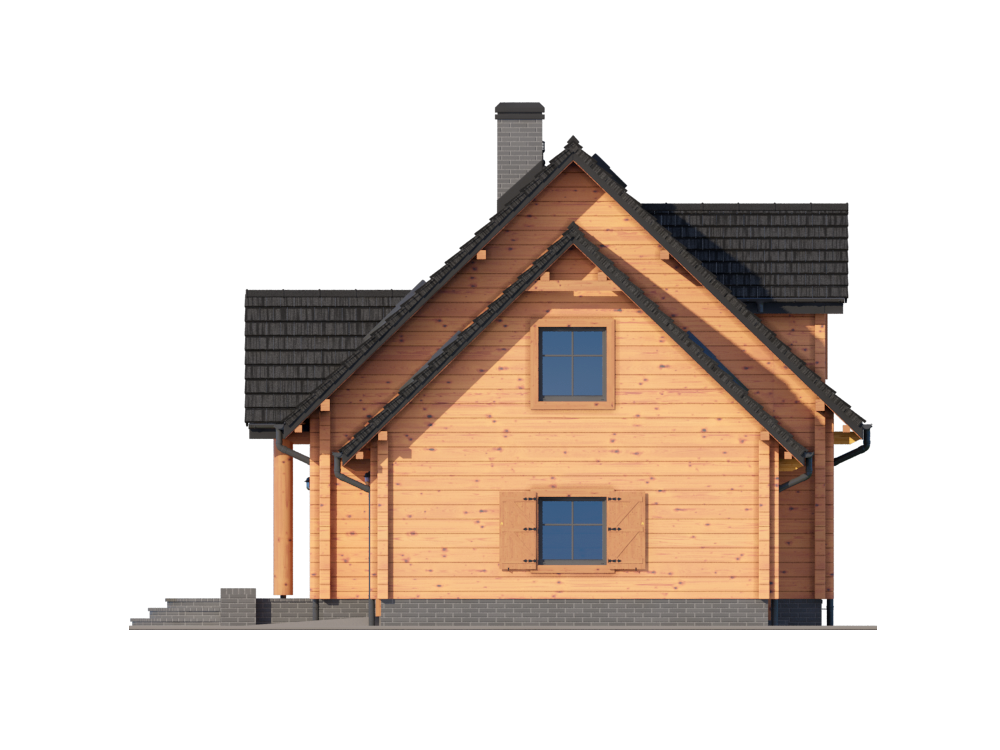

- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4979.00zł

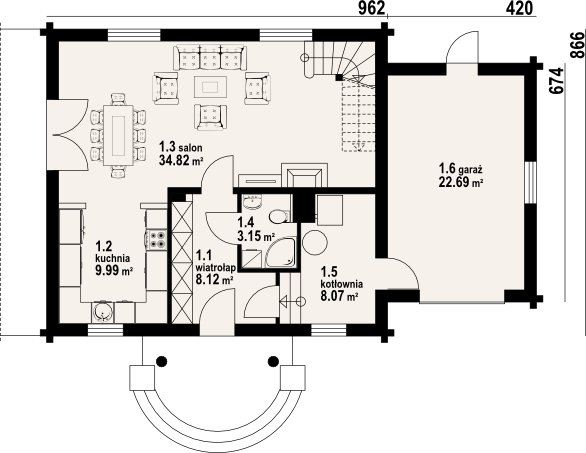

Rzuty gotowego projektu domu Cisna 5g dw

1. Wiatrołap	8,12 m²
2. Kuchnia	9,99 m²
3. Salon	34,82 m²
4. łazienka	3,15 m²
5. Kotłownia	8,07 m²
6. Garaż	22,69 m²

Pobieram bezpłatne rysunki szczegółowe

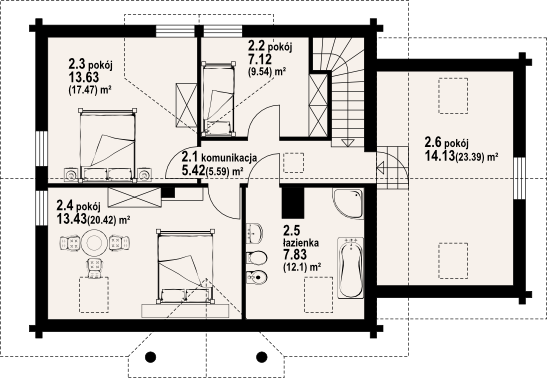

1. Komunikacja	5,42 m²
2. Pokój	7,12 (9,54) m²
3. Pokój	13,63 (17,47) m²
4. Pokój	13,43 (20,42) m²
5. łazienka	7,83 (12,10) m²
6. Pokój	14,13 (23,39) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Cisna 5g dw

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Cisna 5g dw

Parametry Techniczne gotowego projektu domu Cisna 5g dw

Pow. użytkowa 117.64 m²

Ilość pokoi 4

Powierzchnia zabudowy 111.62 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia z bali

Szerokość działki 17 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Liczba łazieniek 2

Bryła budynku prosta bryła

Kominek kominek w projekcie

Styl budynku tradycyjny

Kotłownia duża kotłownia

Kąt nachylenia dachu 44 °

Strop drewniany

Szerokość budynku 13.82 m

Taras z tarasem

Kalenica równoległa do drogi

Długość budynku 8.66 m

Piwnica bez podpiwniczenia

Funkcje dodatkowe z lukarnami

Kubatura 583.18 m³

Rodzaj garażu przyklejony

Ogrzewanie gaz, paliwo stałe

Wysokość budynku 8.6 m

Rodzaj dachu dwuspadowy

Długość działki 22 m

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 117.64 m²

Powierzchnia zabudowy 111.62 m²

Garaż 1 stanowisko

Szerokość działki 17 m

Typ domu jednorodzinny całoroczny

Bryła budynku prosta bryła

Styl budynku tradycyjny

Kąt nachylenia dachu 44 °

Szerokość budynku 13.82 m

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Kubatura 583.18 m³

Ogrzewanie gaz, paliwo stałe

Rodzaj dachu dwuspadowy

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 4

Kondygnacje parterowy+poddasze

Technologia z bali

Obiekt dom

Liczba łazieniek 2

Kominek kominek w projekcie

Kotłownia duża kotłownia

Strop drewniany

Taras z tarasem

Długość budynku 8.66 m

Funkcje dodatkowe z lukarnami

Rodzaj garażu przyklejony

Wysokość budynku 8.6 m

Długość działki 22 m

Energia i ogrzewanie gotowego projektu domu Cisna 5g dw

Źródło ogrzewania: gaz, paliwo stałe

Nasze prawdziwe opinie z Google

Opis projektu domu Cisna 5g dw

Gotowy projekt domu cisna 5g dw autorstwa pracowni Dom-Projekt to dom całoroczny z garażem jednostanowiskowym. Projekt cisna 5g dw charakteryzuje się dachem dwuspadowym o kącie nachylenia 44 st. Gotowy projekt domu cisna 5g dw nie posiada piwnicy oraz posiada kominek.

Technologia wykonania:

Wys. ścianki kolankowej: 0.57 m.
Strop: drewniany.
Pokrycie dachu: dachówka gontopodobna z posypką Gerard Corona.
Ściany wewnętrzne: płazy drewniane.
Ściany zewnętrzne: płazy drewniane + wełna mineralna + deska.
Typ ogrzewania: kocioł gazowy lub kocioł na paliwo stałe.
