Gotowy projekt domu Chmielów z garażem 35

ID: 24086
4449 2025-05-14
TANIEJ 550 zł do 09.05.2025
Projekt zgodny z aktualnymi przepisami WT2021
4449 zł
(4999 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 4449 zł
4449 2025-05-14
  • Promocja GRATISOWA do 11.05.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.


Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych
- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

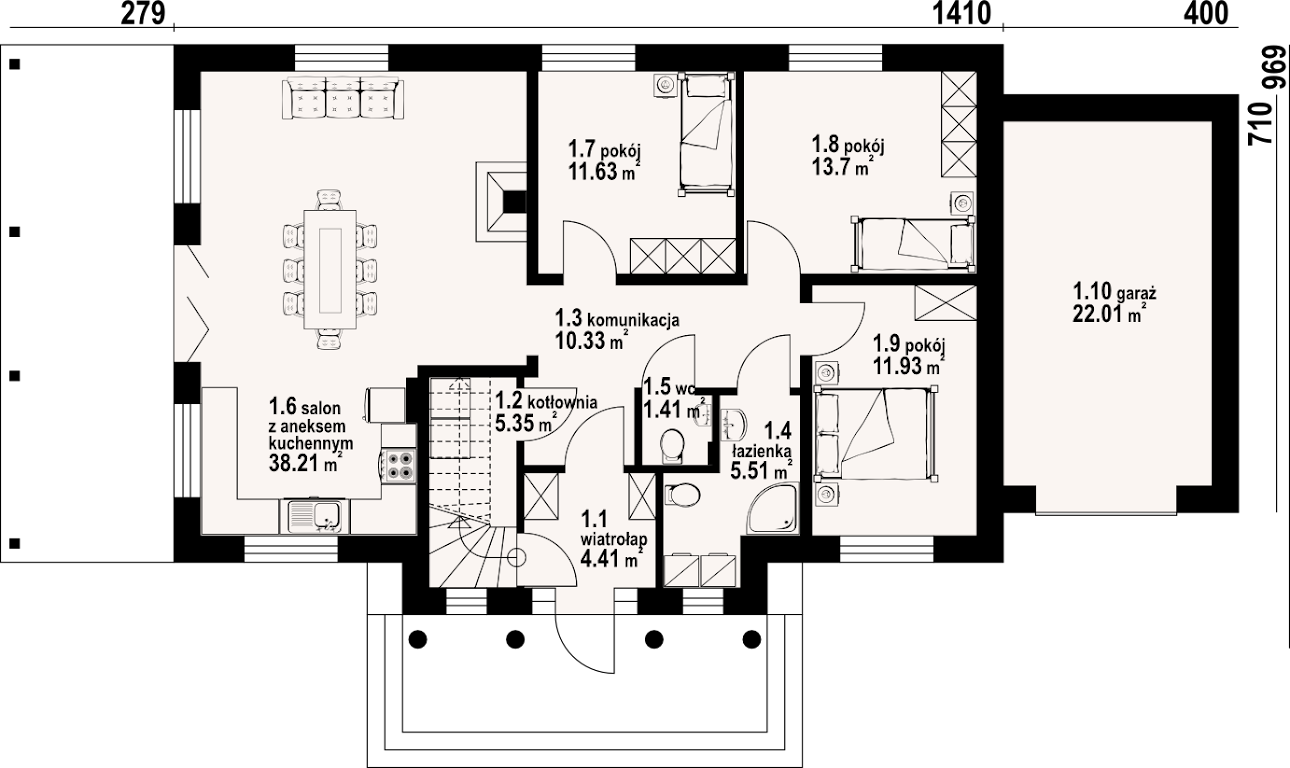

Rzuty gotowego projektu domu Chmielów z garażem 35

Chmielów z garażem 35
1. Wiatrołap 4,41 m²
2. Kotłownia 5,35 m²
3. Komunikacja 10,33 m²
4. łazienka 5,51 m²
5. Wc 1,41 m²
6. Salon z aneksem kuchennym 38,21 m²
7. Pokój 11,63 m²
8. Pokój 13,70 m²
9. Pokój 11,93 m²
10. Garaż 22,01 m²
Chmielów z garażem 35

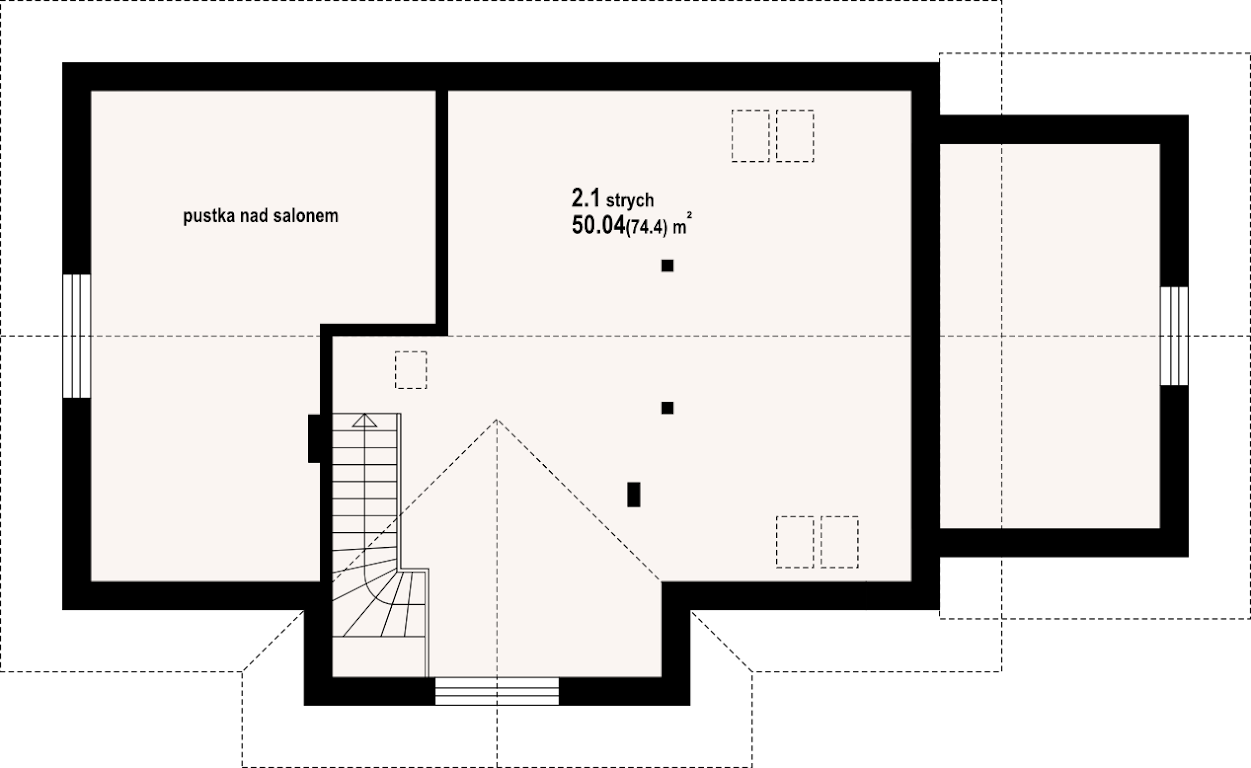

1. Strych 50,04 (74,40) m²
Chmielów z garażem 35
Chmielów z garażem 35

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Chmielów z garażem 35

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Chmielów z garażem 35

Parametry Techniczne gotowego projektu domu Chmielów z garażem 35

Pow. użytkowa 97.13 m²
Ilość pokoi 4
Powierzchnia zabudowy 162.16 m²
Kondygnacje parterowy
Garaż 1 stanowisko
Technologia murowany
Szerokość działki 28.04 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Długość działki 18.34 m
Ogrzewanie gaz
Funkcje dodatkowe ze strychem
Wysokość budynku 7.7 m
Rodzaj dachu dwuspadowy
Liczba łazieniek 1
Bryła budynku prosta bryła
Kominek kominek w projekcie
Szerokość budynku 18.1 m
Styl budynku tradycyjny
Taras z tarasem
Kąt nachylenia dachu 35 °
Strop żelbetowy
Długość budynku 9.69 m
Piwnica bez podpiwniczenia
Kalenica równoległa do drogi
Kubatura 766 m³
Powierzchnia dachu 311 m²
Rodzaj garażu przyklejony
Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Chmielów z garażem 35

Wysokość ścianki kolankowej: 0.9 m.; Strop: płyta żelbetowa.; Pokrycie dachu: dachówka ceramiczna.; Ściany zewnętrzne: pustaki ceramiczne + styropian.; Ściany wewnętrzne: pustaki ceramiczne.; Typ ogrzewania: kocioł gazowy.; Instalacje dodatkowe: instalacja solarna.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Chmielów z garażem 35

Stan surowy zamknięty 187000 zł
powierzchnia
Stan deweloperski 254000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Chmielów z garażem 35

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Chmielów z garażem 35

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



Wersje gotowego projektu domu Chmielów z garażem 35

TANIEJ O 550 zł
6299 zł 5749 zł

Chmielów dw7

powierzchnia 194.14 m²
technologia z bali
stanowisk w garażu bez garażu
kondygnacja parterowy+poddasze
Zobacz projekt
TANIEJ O 550 zł
4499 zł 3949 zł

Chmielów

powierzchnia 94.74 m²
technologia murowany
stanowisk w garażu bez garażu
kondygnacja parterowy
Zobacz projekt

Podobne projekty do domu Chmielów z garażem 35

TANIEJ O 238 zł
4750 zł 4512 zł

TK2GP1

powierzchnia 95.32 m²
technologia murowany
stanowisk w garażu 1 stanowisko
kondygnacja parterowy
Zobacz projekt
