Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

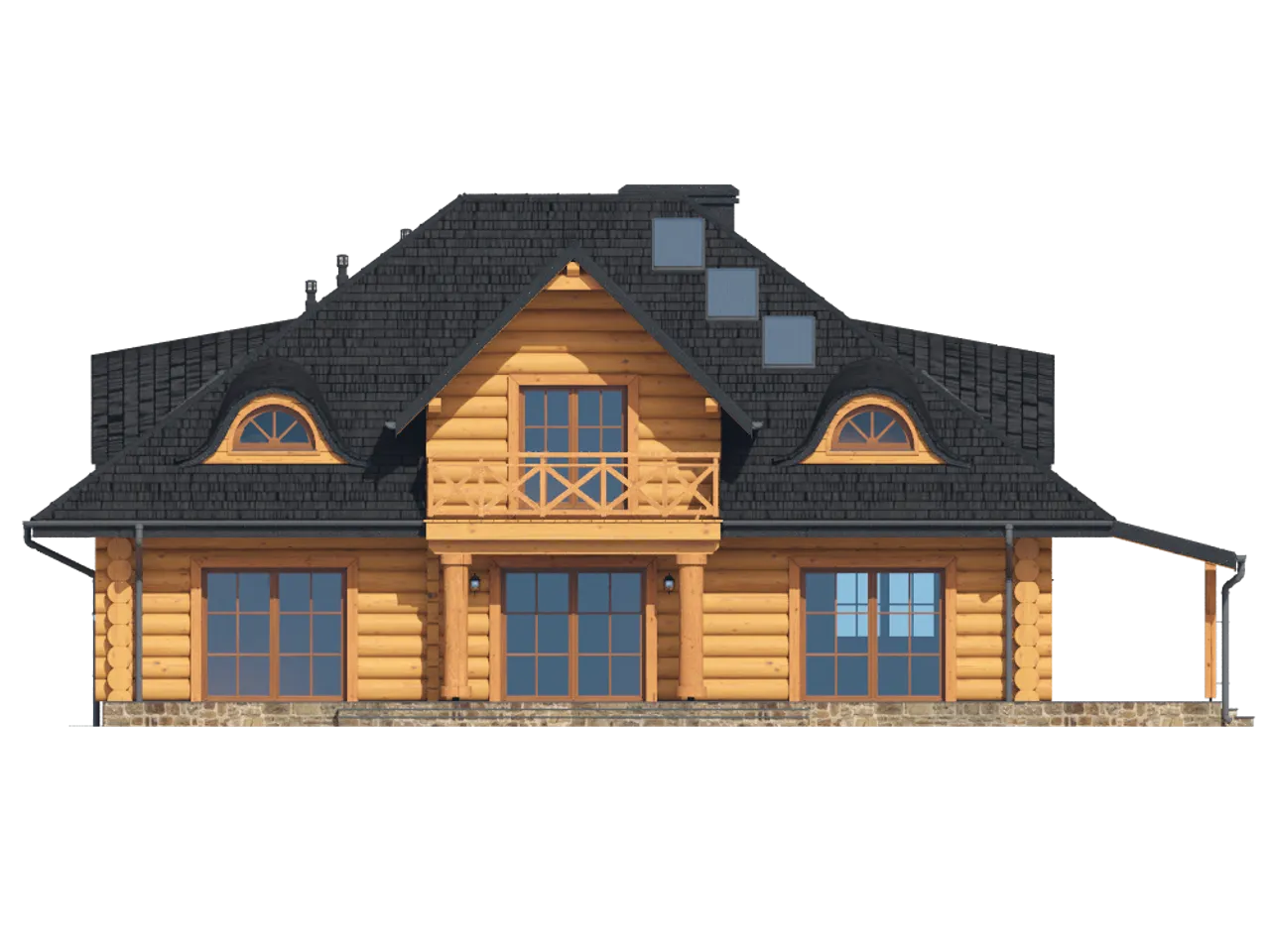

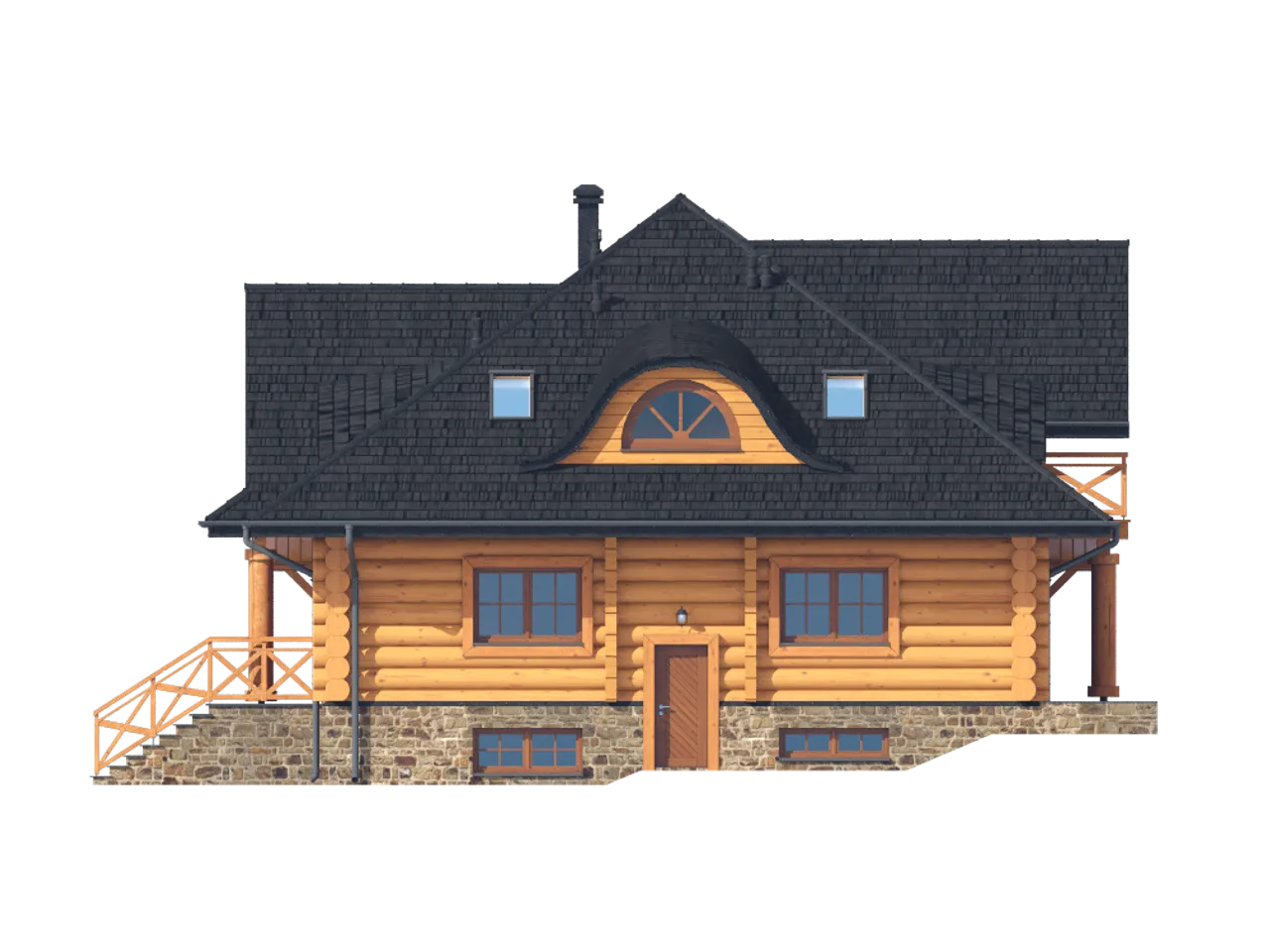

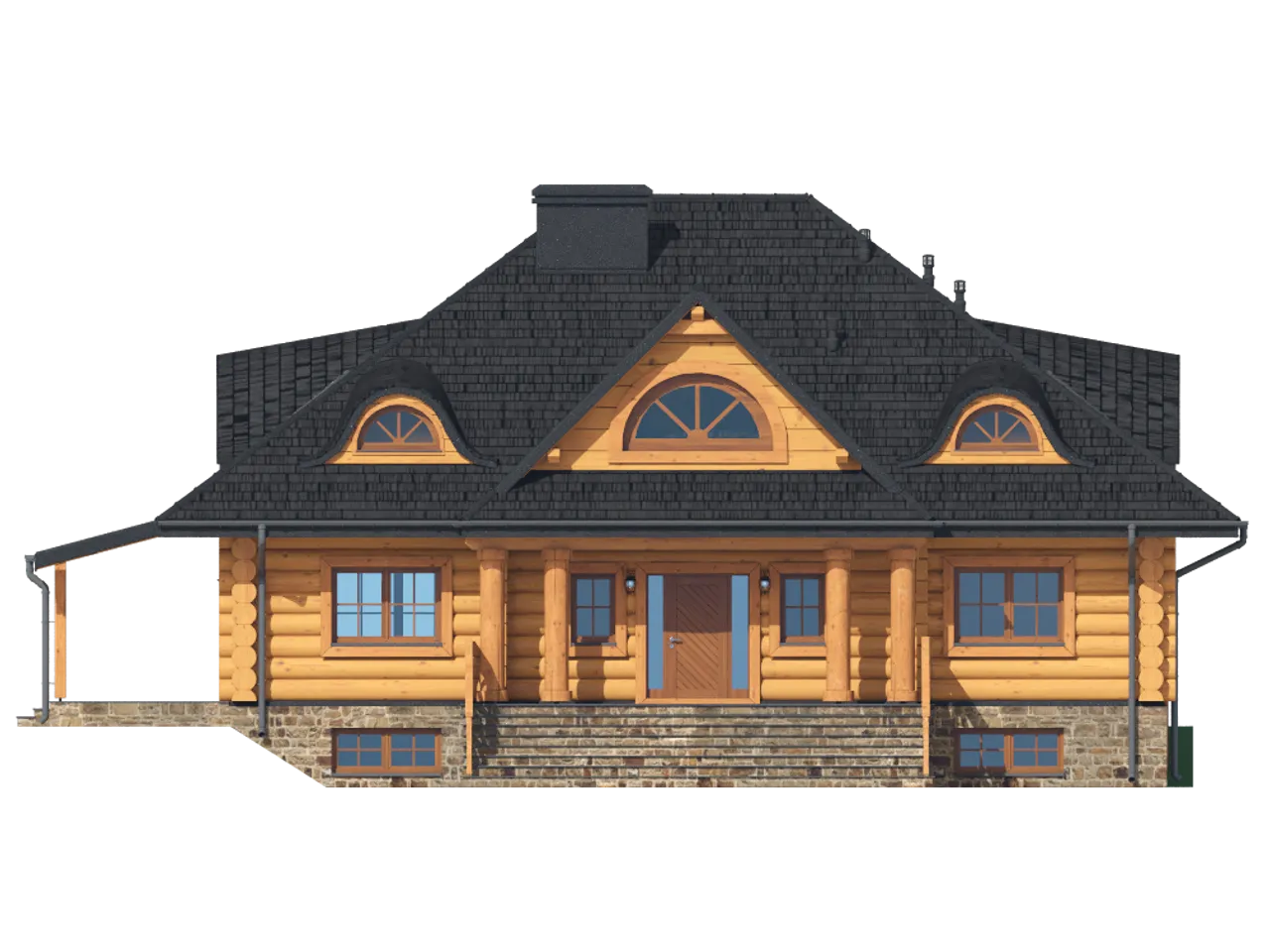

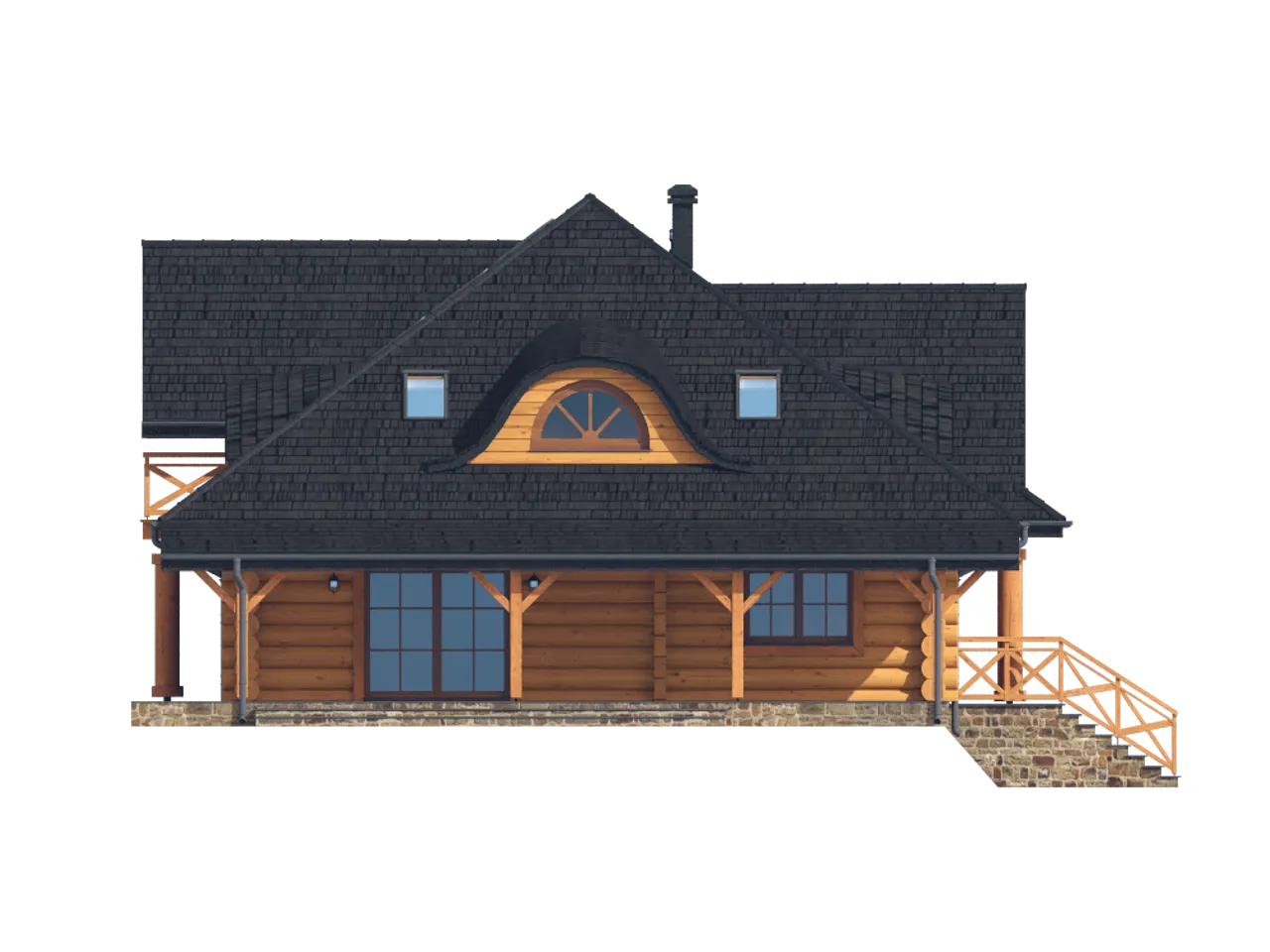

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.
| 1. Komunikacja | 15,76 m² |
| 2. Kuchnia | 23,39 m² |
| 3. Pom.gosp. | 15,43 m² |
| 4. Pokój hobby | 53,08 m² |
| 5. Kotłownia | 14,91 m² |
| 6. Pralnia | 20,81 m² |
| 7. Wc | 2,25 m² |
| 1. Wiatrołap | 4,88 m² |
| 2. Komunikacja | 12,12 m² |
| 3. Salon | 55,35 m² |
| 4. Kuchnia | 15,75 m² |
| 5. Spiżarka | 3,25 m² |
| 6. Garderoba | 4,56 m² |
| 7. łazienka | 4,86 m² |
| 8. Wc | 2,12 m² |
| 9. Pokój | 13,34 m² |
| 10. Pokój | 18,79 m² |
| 1. Komunikacja | 21,42 m² |
| 2. Pokój | 13,97 m² |
| 3. Pokój | 11,48 m² |
| 4. łazienka | 10,72 m² |
| 5. Pokój | 17,62 m² |
| 6. Pokój | 8,30 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Chmielniki średnie dw 29
| Pow. użytkowa 210.72 m² |
| Powierzchnia zabudowy 180.16 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia z bali |
| Szerokość działki 25.6 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Taras z tarasem |
| Ogrzewanie gaz, paliwo stałe |
| Powierzchnia dachu 340 m² |
| Piwnica z podpiwniczeniem |
| Wysokość budynku 9.76 m |
| Bryła budynku prosta bryła |
| Kalenica równoległa do drogi |
| Długość działki 21 m |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 37 ° |
| Kominek kominek w projekcie |
| Kubatura 1210 m³ |
| Rodzaj dachu wielospadowy |
| Koszty budowy powyżej 700 tys., tylko z kosztorysem |
| Pow. użytkowa 210.72 m² |
| Kondygnacje parterowy+poddasze |
| Technologia z bali |
| Obiekt dom |
| Taras z tarasem |
| Powierzchnia dachu 340 m² |
| Wysokość budynku 9.76 m |
| Kalenica równoległa do drogi |
| Styl budynku tradycyjny |
| Kominek kominek w projekcie |
| Rodzaj dachu wielospadowy |
| Powierzchnia zabudowy 180.16 m² |
| Garaż bez garażu |
| Szerokość działki 25.6 m |
| Typ domu jednorodzinny całoroczny |
| Ogrzewanie gaz, paliwo stałe |
| Piwnica z podpiwniczeniem |
| Bryła budynku prosta bryła |
| Długość działki 21 m |
| Kąt nachylenia dachu 37 ° |
| Kubatura 1210 m³ |
| Koszty budowy powyżej 700 tys., tylko z kosztorysem |
Kupując projekt w technologii murowanej powinieneś budować dom murowany. Zupełna zmiana technologii na szkieletową wymaga przeprojektowania całego budynku ( zmieniają się obciążenia, fundamenty, konstrukcja dachu). Wydamy zgodę na takie przeprojektowanie jednak wiążę się to z dużymi kosztami. Istnieją firmy wykonawcze, które podejmują się zmiany technologii budowy bezpłatnie przy skorzystaniu z ich usług wykonawczych. Zdarza się, że pracownia architektoniczna przygotowuje warianty konkretnego projektu przewidując także inne technologie. Prosimy o sprawdzenie czy istnieje poszukiwana wersja projektu, w zakładce - warianty projektu.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
