132.17 m²
parterowy+poddasze
bez garażu
z bali
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

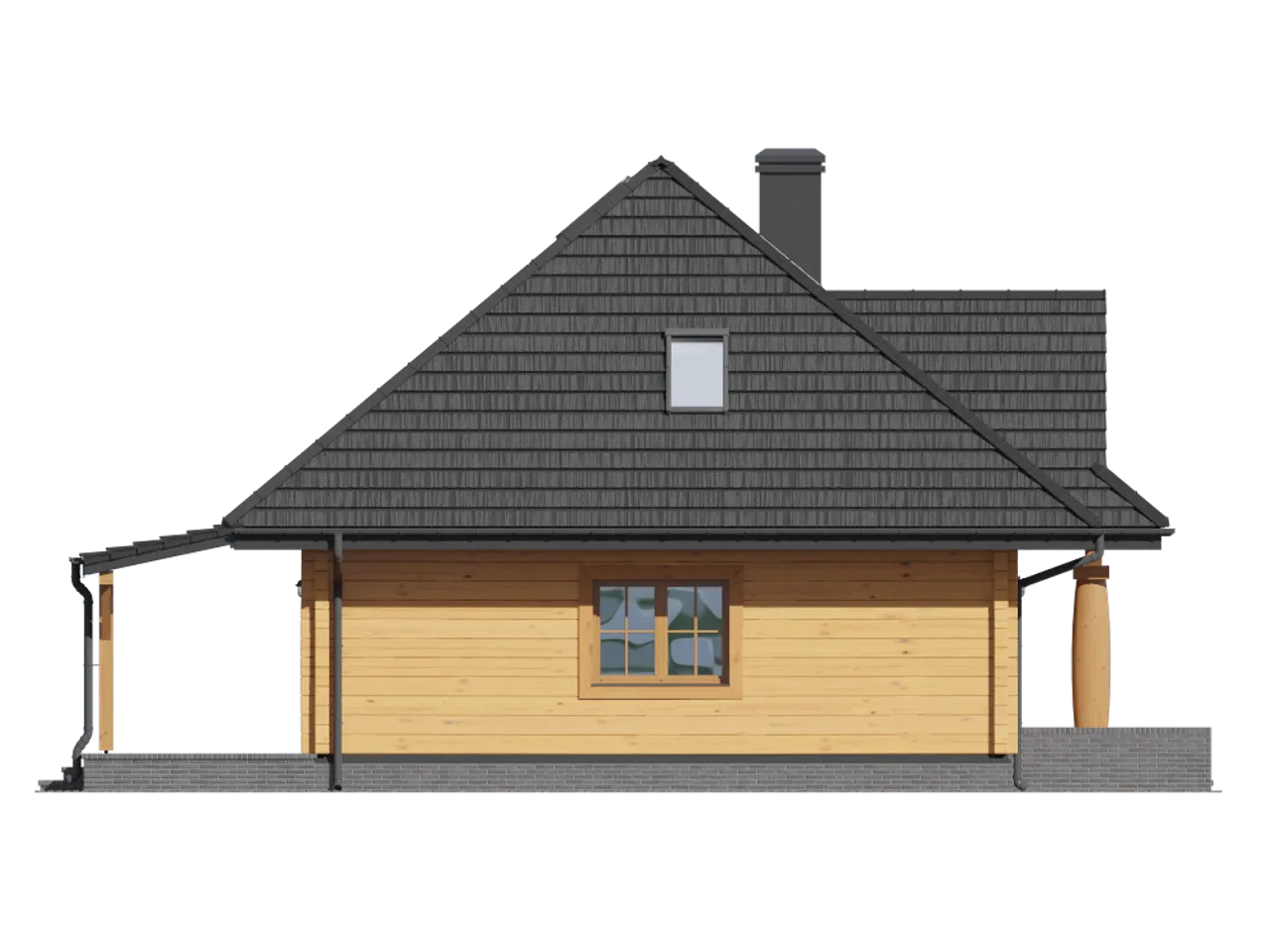

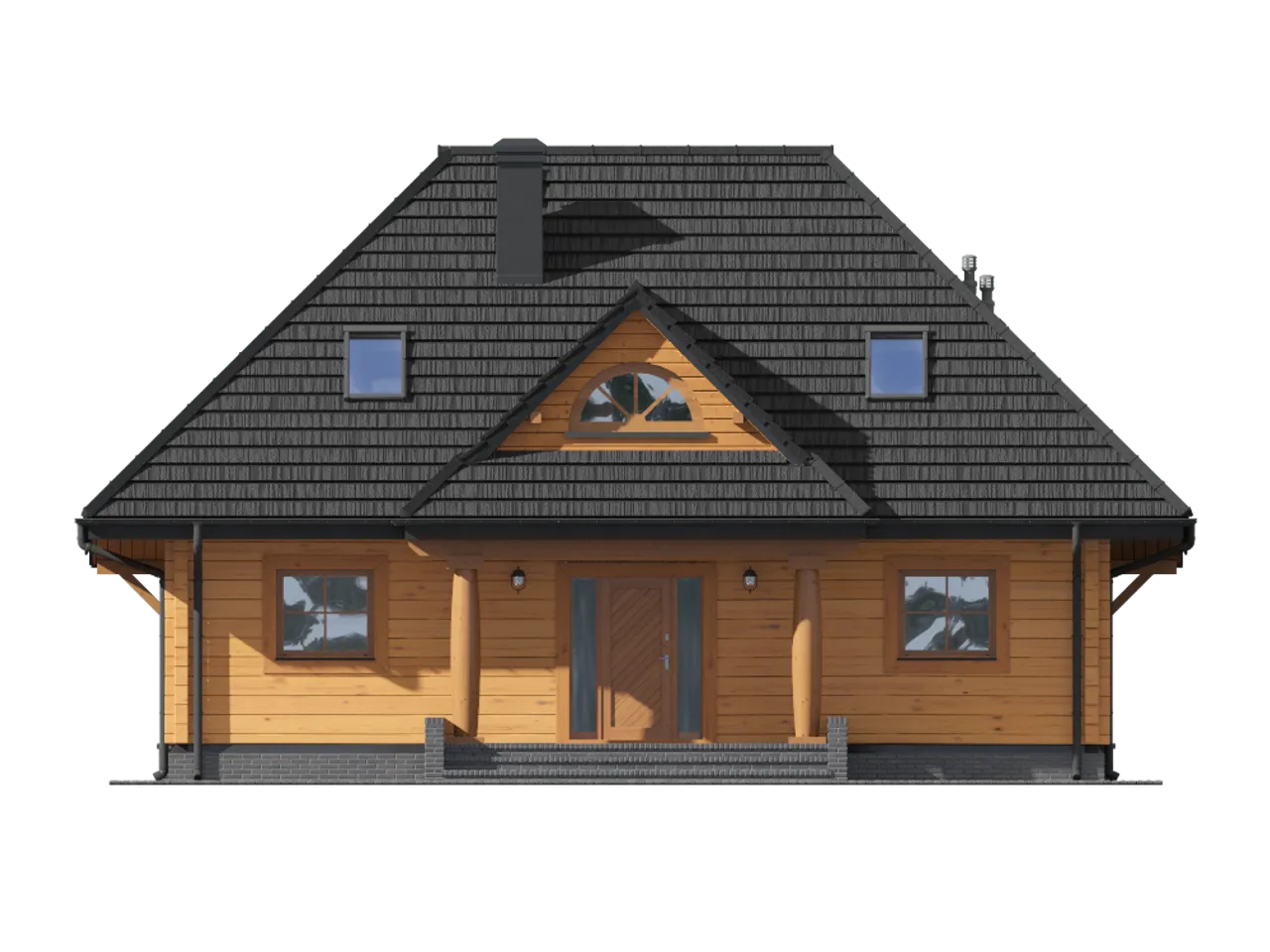

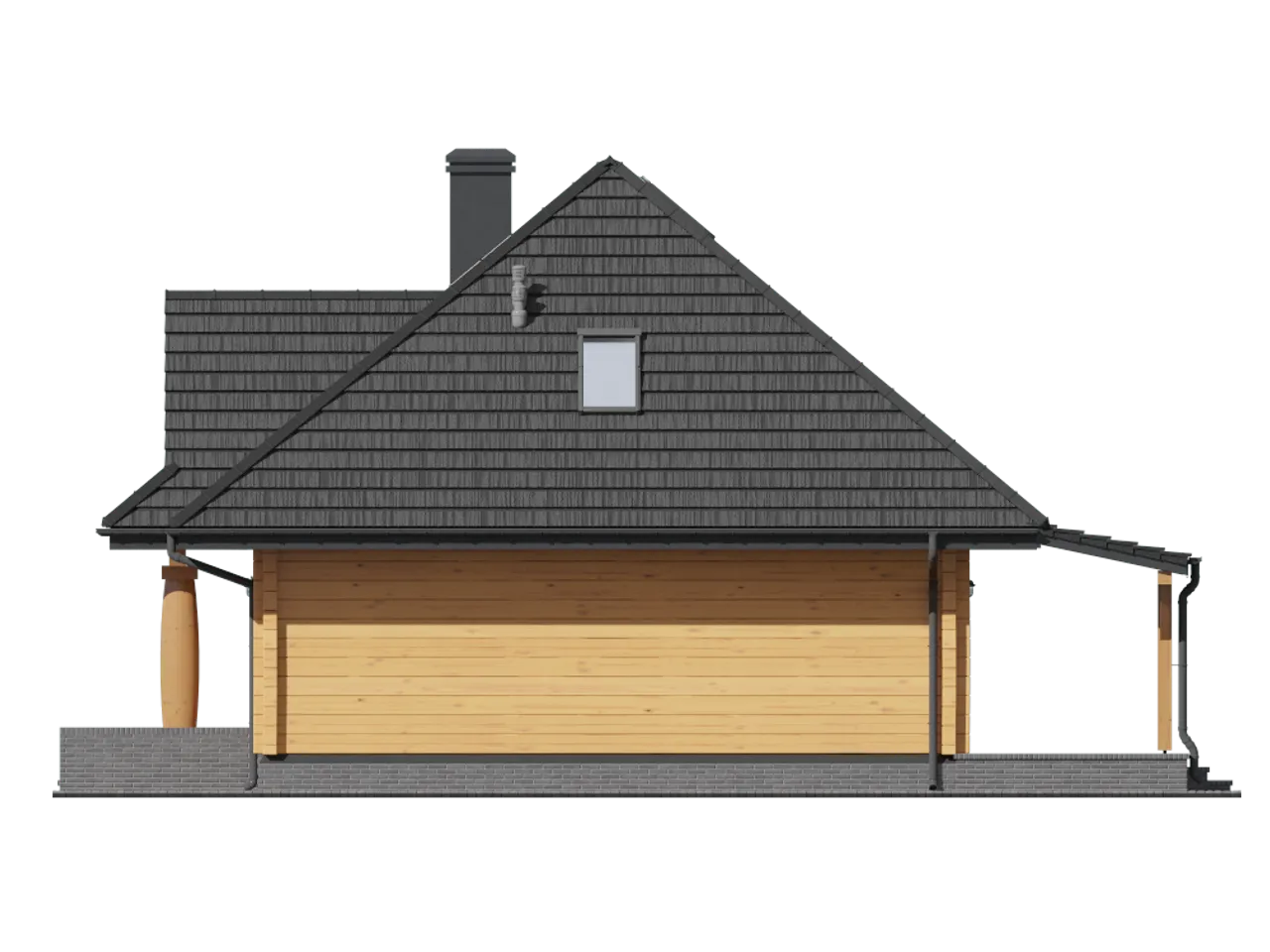

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

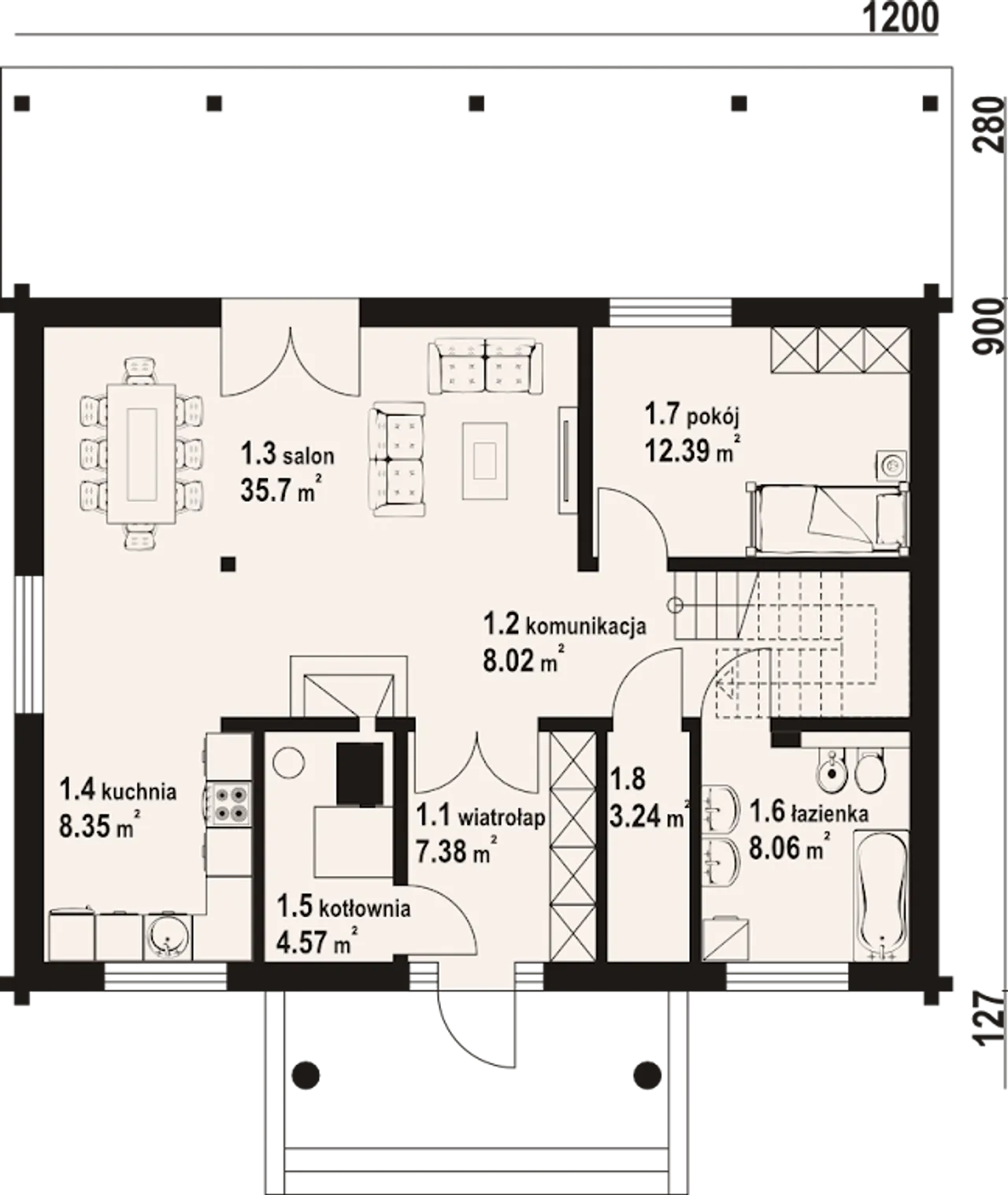

| 1. Wiatrołap | 7,38 m² |
| 2. Komunikacja | 8,02 m² |
| 3. Salon | 35,70 m² |
| 4. Kuchnia | 8,35 m² |
| 5. Kotłownia | 4,57 m² |
| 6. łazienka | 8,06 m² |
| 7. Pokój | 12,39 m² |
| 8. Garderoba | 3,24 m² |

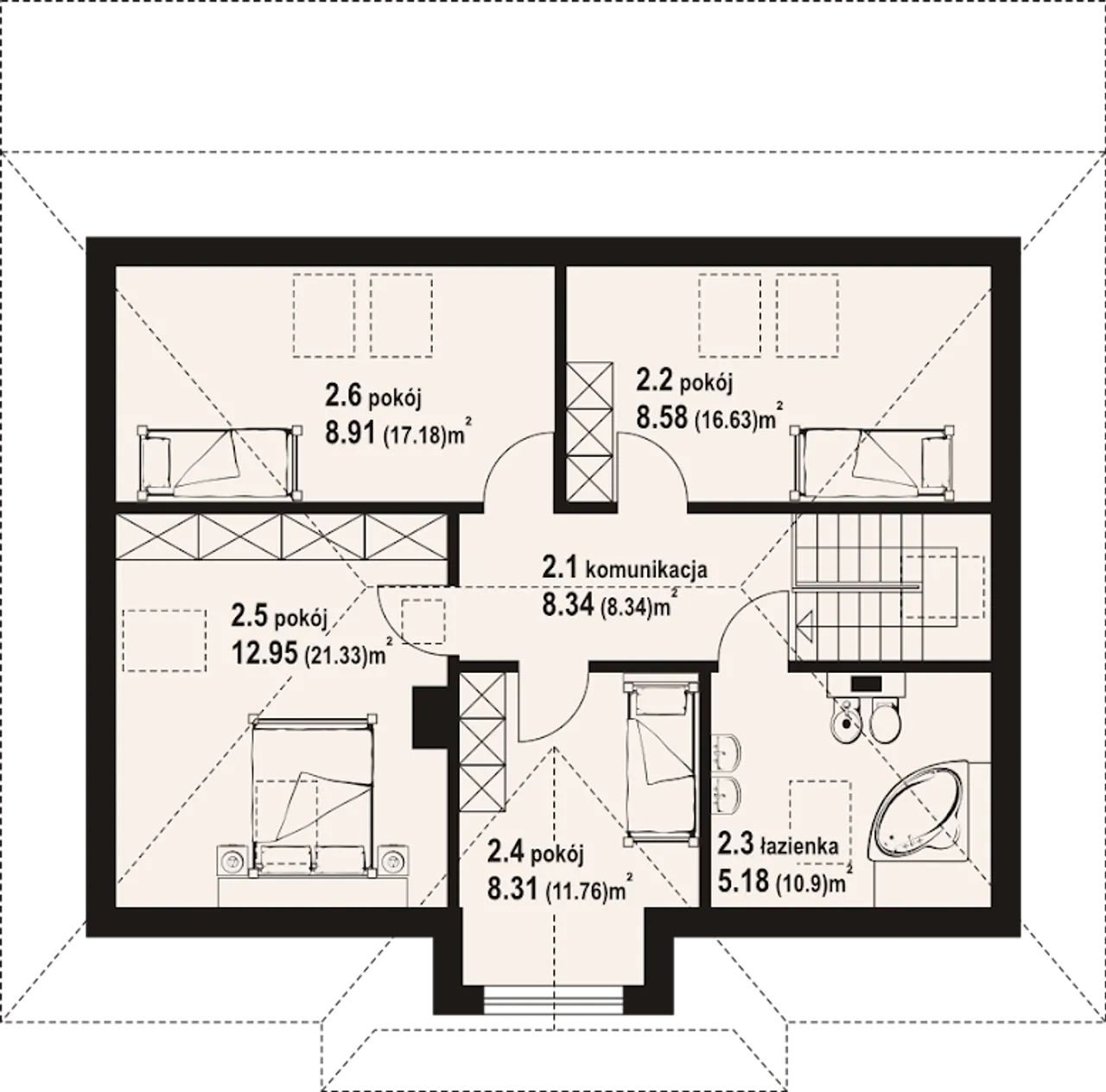

| 1. Komunikacja | 8,34 (8,34) m² |
| 2. Pokój | 8,58 (16,63) m² |
| 3. łazienka | 5,18 (10,90) m² |
| 4. Pokój | 8,31 (11,76) m² |
| 5. Pokój | 12,95 (21,33) m² |
| 6. Pokój | 8,91 (17,78) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Chmielniki małe dw 71
| Ilość pokoi 6 |
| Pow. użytkowa 132.17 m² |
| Powierzchnia zabudowy 111.49 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia z bali |
| Szerokość działki 20 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kąt nachylenia dachu 40 ° |
| Kalenica równoległa do drogi |
| Długość budynku 9 m |
| Piwnica bez podpiwniczenia |
| Kubatura 530 m³ |
| Funkcje dodatkowe z lukarnami |
| Powierzchnia dachu 256 m² |
| Rodzaj dachu wielospadowy |
| Długość działki 16.8 m |
| Ogrzewanie gaz, paliwo stałe |
| Wysokość budynku 8.18 m |
| Liczba łazieniek 2 |
| Bryła budynku prosta bryła |
| Kominek kominek w projekcie |
| Strop drewniany |
| Szerokość budynku 12 m |
| Styl budynku tradycyjny |
| Taras z tarasem |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Ilość pokoi 6 |
| Powierzchnia zabudowy 111.49 m² |
| Garaż bez garażu |
| Szerokość działki 20 m |
| Typ domu jednorodzinny całoroczny |
| Kalenica równoległa do drogi |
| Piwnica bez podpiwniczenia |
| Funkcje dodatkowe z lukarnami |
| Rodzaj dachu wielospadowy |
| Ogrzewanie gaz, paliwo stałe |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Szerokość budynku 12 m |
| Taras z tarasem |
| Pow. użytkowa 132.17 m² |
| Kondygnacje parterowy+poddasze |
| Technologia z bali |
| Obiekt dom |
| Kąt nachylenia dachu 40 ° |
| Długość budynku 9 m |
| Kubatura 530 m³ |
| Powierzchnia dachu 256 m² |
| Długość działki 16.8 m |
| Wysokość budynku 8.18 m |
| Bryła budynku prosta bryła |
| Strop drewniany |
| Styl budynku tradycyjny |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
gaz
paliwo stałe

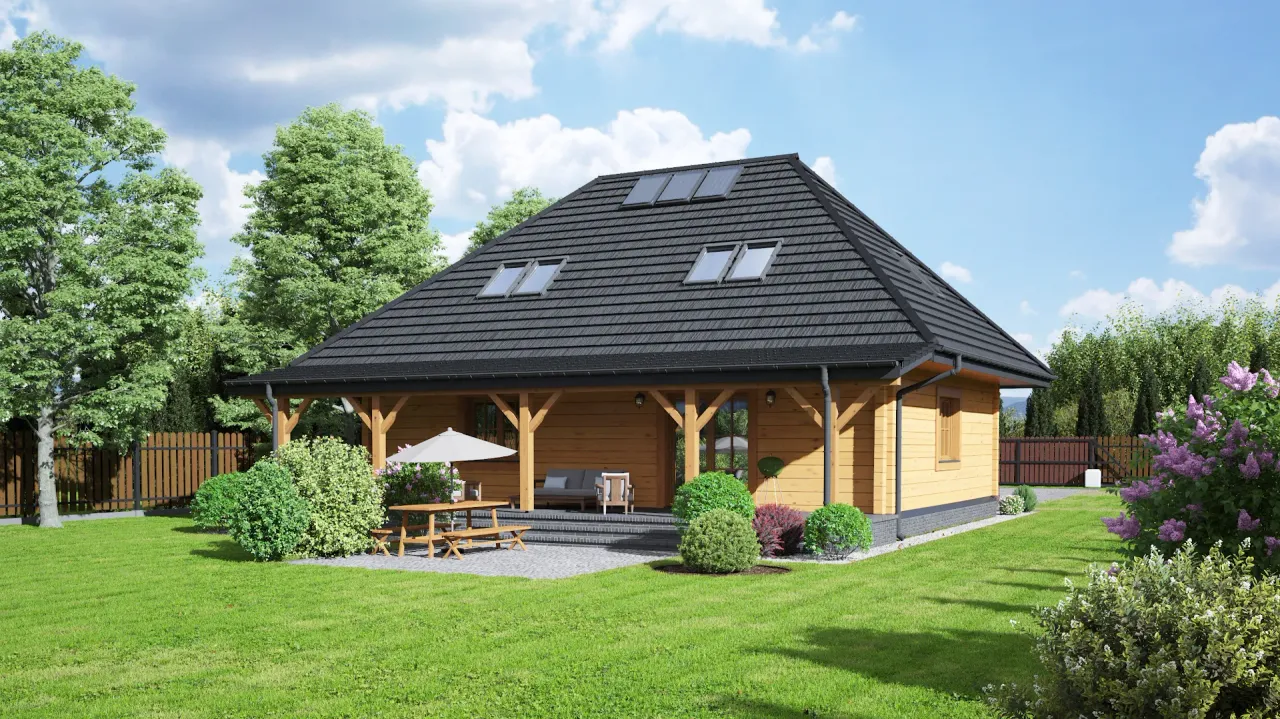

Chcesz mieszkać wygodnie, stylowo i blisko natury? Projekty takie jak Chmielniki małe dw 71 pozwalają stworzyć prawdziwie rodzinny klimat. Ten dom całoroczny, zbudowany z drewna, wyróżnia się tradycyjną bryłą, dużą liczbą pokoi i przestronnym tarasem, który zaprasza do relaksu na świeżym powietrzu.
Szukasz domu, który wygląda zachwycająco i daje poczucie swobody? Poznaj projekt, w którym klasyczna estetyka spotyka nowoczesne rozwiązania techniczne. Dom wybudowany na podstawie projektu Chmielniki małe dw 71 pozwoli Ci cieszyć się rodziną, bliskością natury i wygodą przez cały rok.

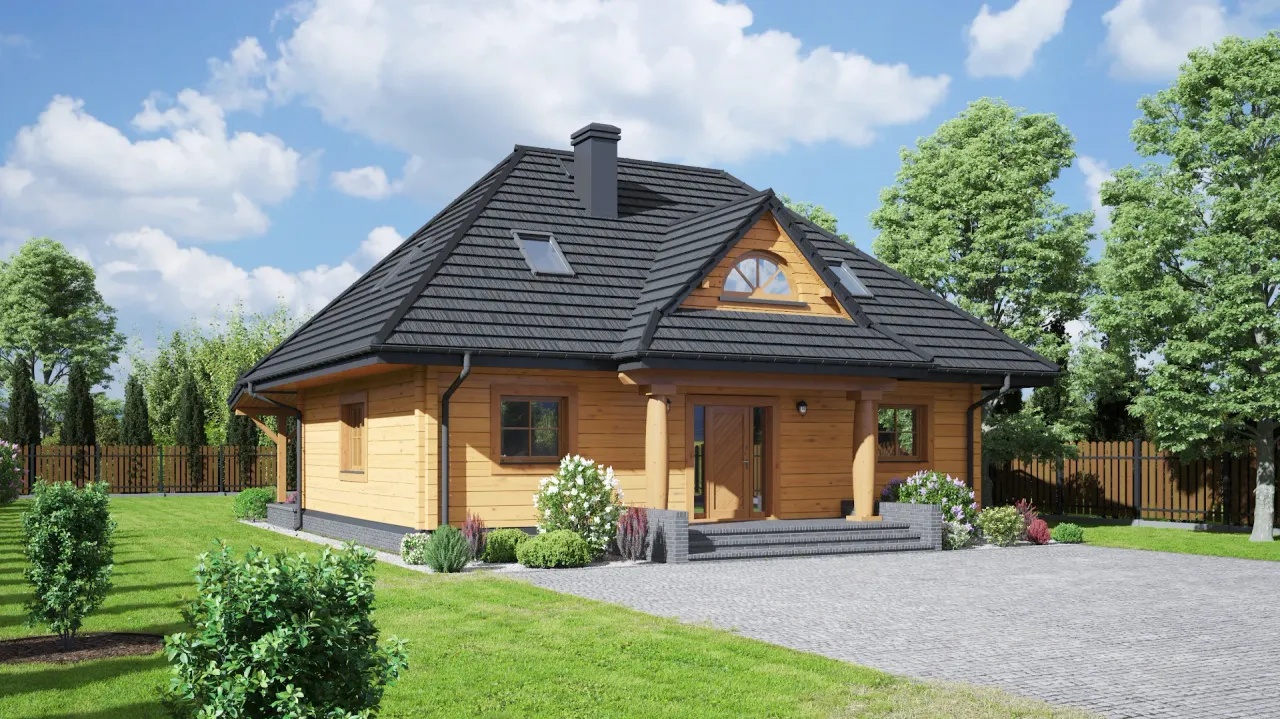

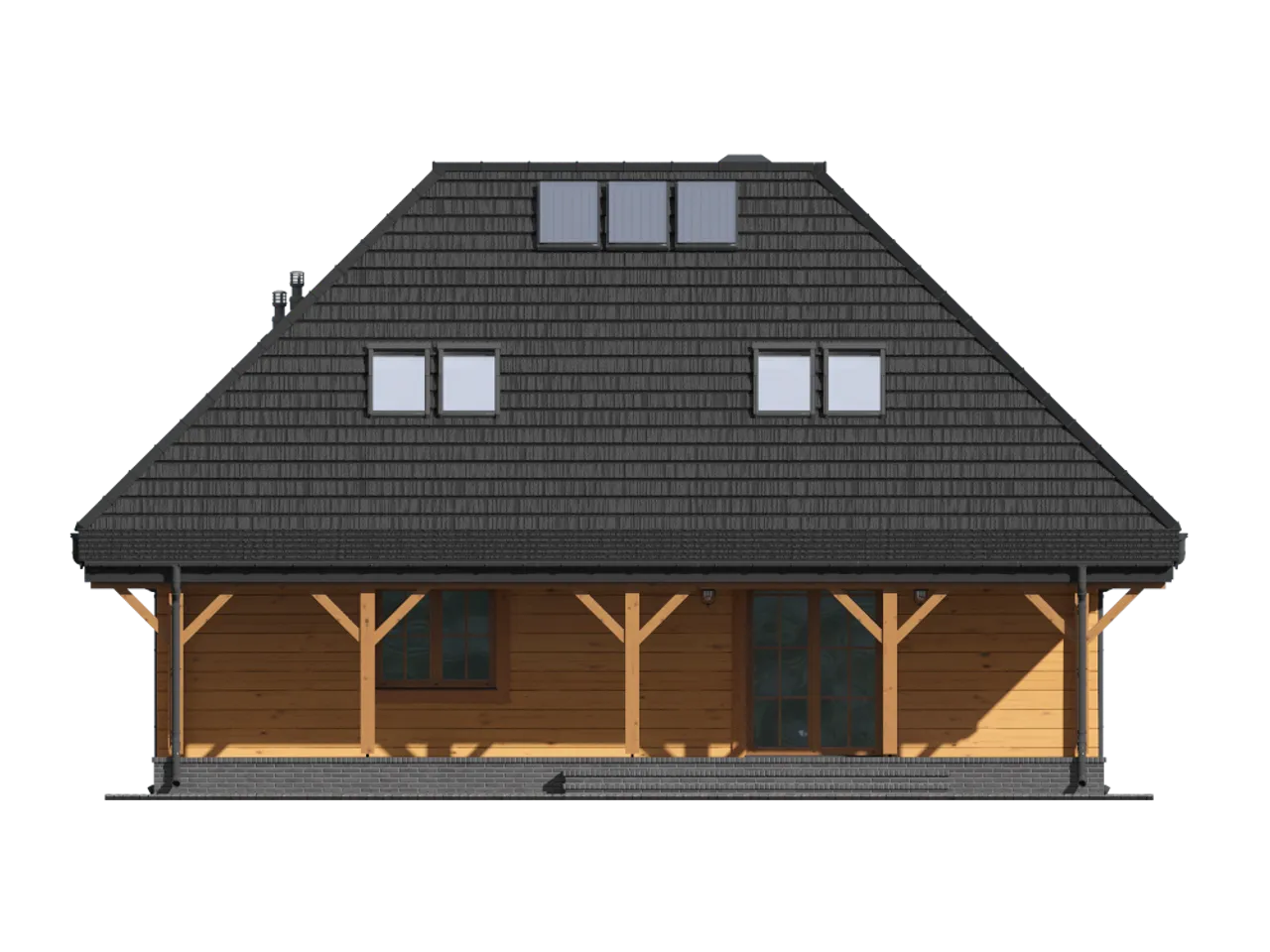

Dom Chmielniki małe dw 71 to tradycyjny, parterowy budynek z użytkowym poddaszem, zachwycający prostą bryłą i wielospadowym dachem o kącie nachylenia 40 stopni. Jego elewację zdobią naturalne płazy drewniane oraz efektowna deska elewacyjna, dzięki czemu dom harmonijnie wpisuje się w każdą działkę.
Wnętrze urzeka 6 wygodnymi pokojami - to aż nadto przestrzeni dla dużej rodziny lub osób przyjmujących częstych gości. Wygodę użytkowania zwiększa obecność sypialni tuż przy wejściu, a przytulny salon z kominkiem i taras z widokiem na ogród ułatwiają celebrowanie wspólnych chwil. Poddasze doświetlają okna połaciowe Fakro oraz lukarny, co nadaje dodatkowy urok tej inwestycji. Wysokość ścianki kolankowej wynosi 0,74 m, co ułatwia adaptację przestrzeni poddasza.
Dom ogrzewasz ekologicznie (kocioł gazowy lub na paliwo stałe), a zastosowanie instalacji solarnych to kolejny krok w stronę oszczędności. Strop z drewna i pokrycie dachówką gontopodobną Gerard Corona to synonim trwałości i naturalnego piękna.
Nie czekaj - postaw na dom z bali, który zaspokoi każdy gust i zapewni komfort mieszkania niezależnie od pory roku. Zamów projekt Chmielniki małe dw 71 i przekonaj się, jak niewiele potrzeba, by zamieszkać pięknie i nowocześnie.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
