Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

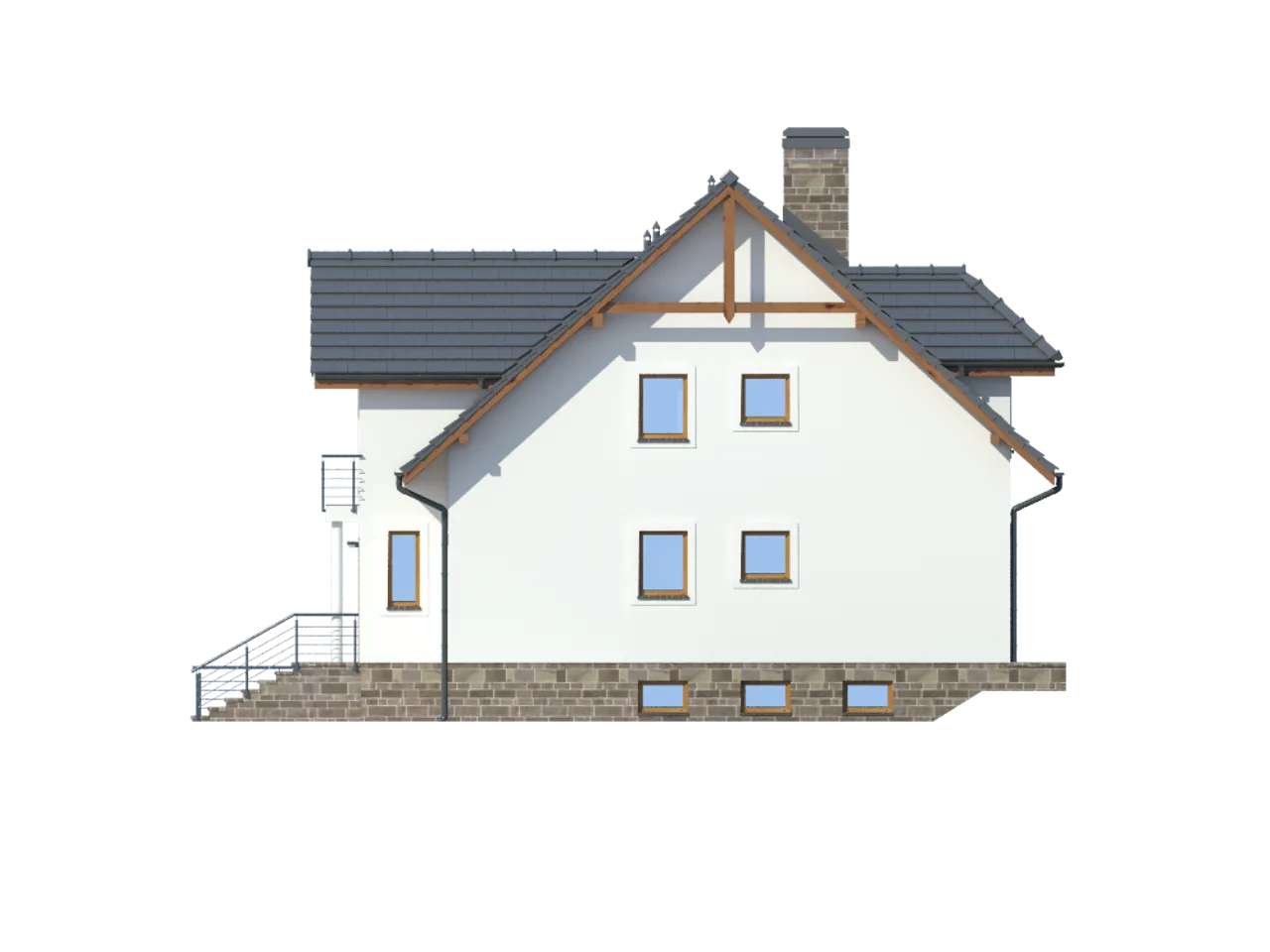

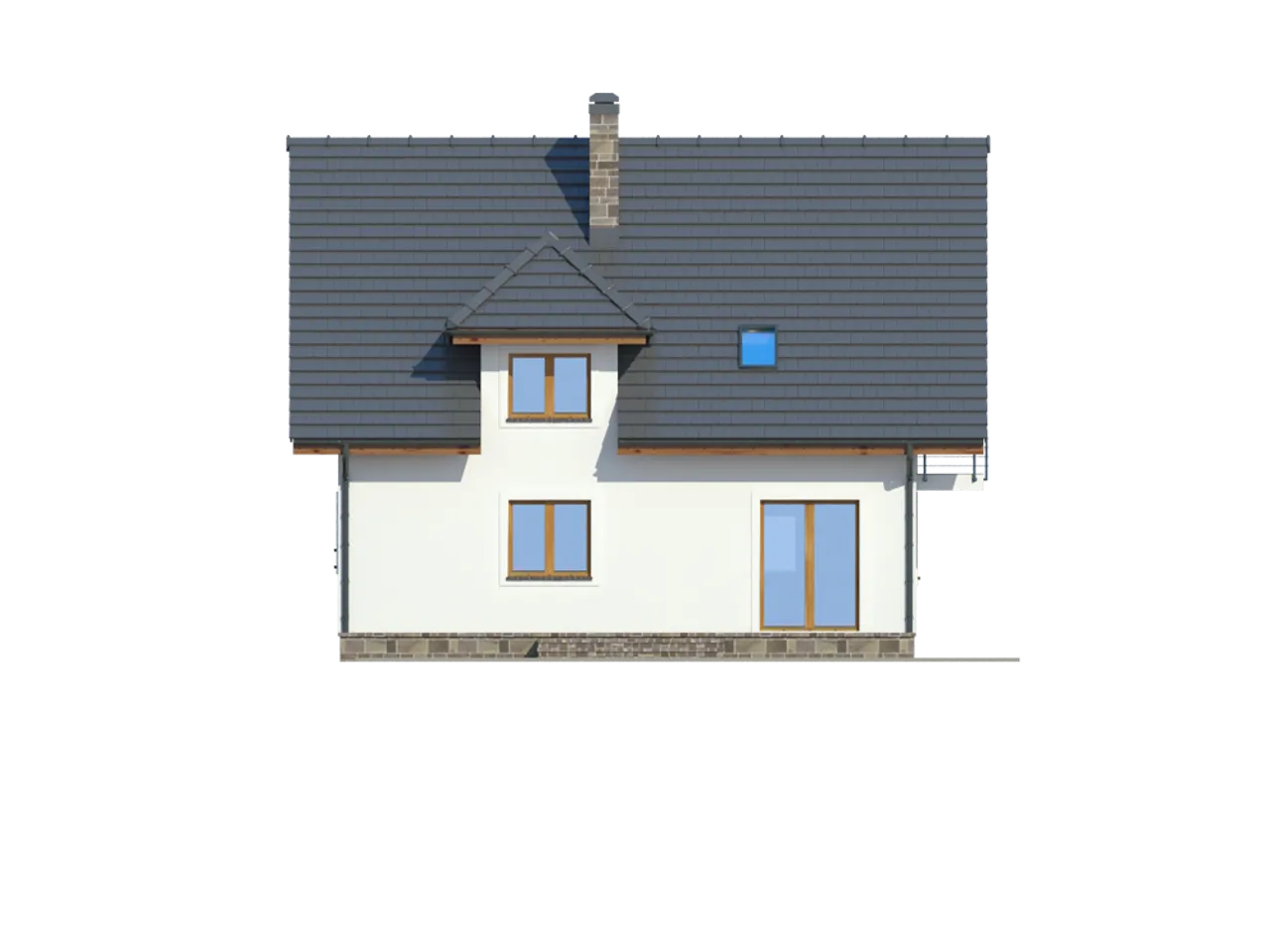

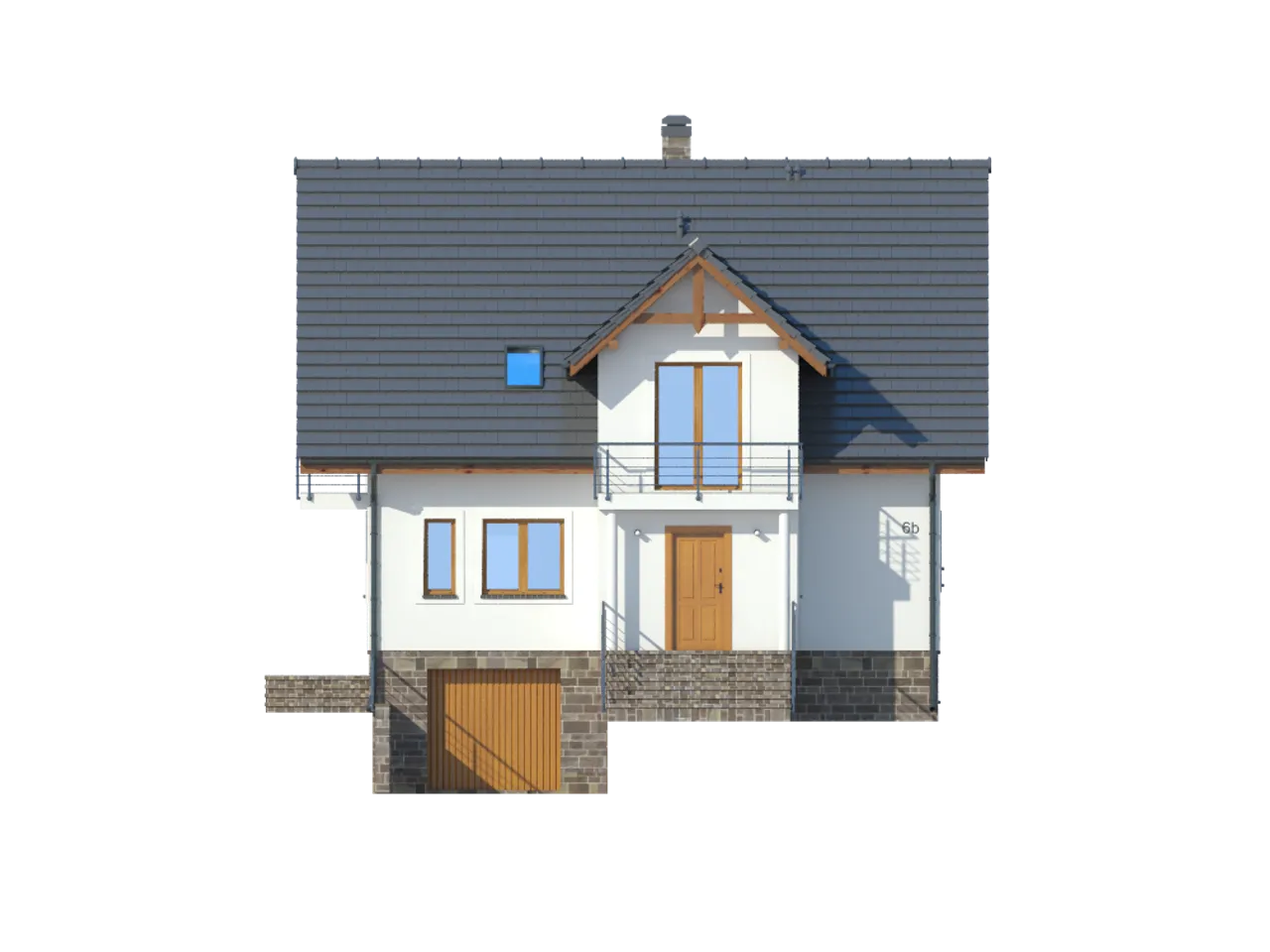

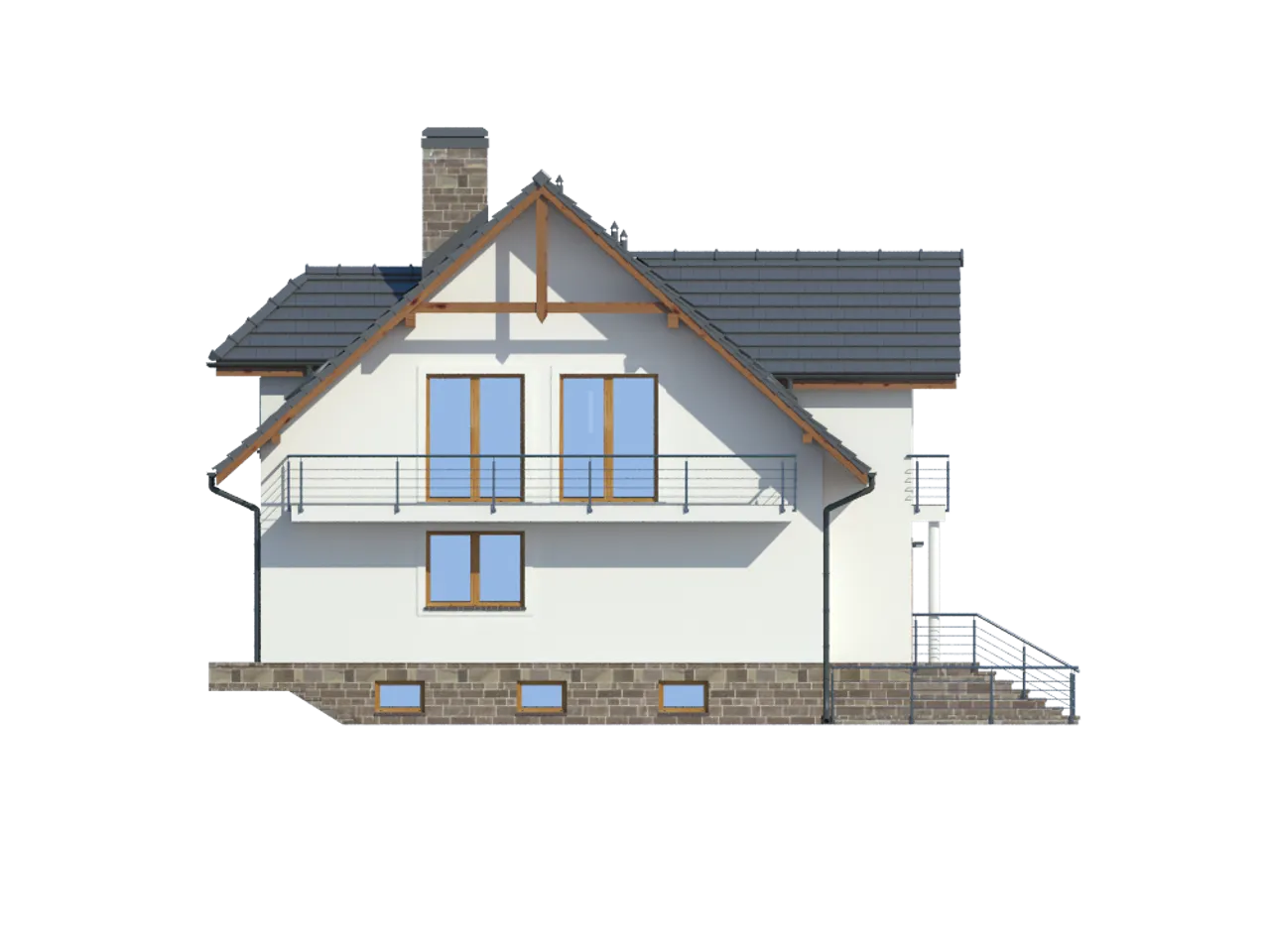

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.
| 1. Komunikacja | 3,71 m² |
| 2. Komunikacja | 1,86 m² |
| 3. Pralnia + suszarnia | 20,57 m² |
| 4. Kotłownia | 14,93 m² |
| 5. Garaż | 30,37 m² |
| 6. Piwnica | 4,27 m² |
| 1. Wiatrołap | 3,67 m² |
| 2. Komunikacja | 9,90 m² |
| 3. Komunikacja | 2,94 m² |
| 4. Pom. gospodarcze | 2,12 m² |
| 5. łazienka | 2,70 m² |
| 6. Pokój | 11,27 m² |
| 7. Salon | 25,49 m² |
| 8. Kuchnia | 14,67 m² |
| 9. Spiżarka | 4,66 m² |
| 1. Komunikacja | 2,68 (9,36) m² |
| 2. Komunikacja | 5,14 (5,30) m² |
| 3. łazienka | 5,08 (5,24) m² |
| 4. Pokój | 9,90 (11,62) m² |
| 5. Pokój | 19,89 (23,74) m² |
| 6. Pokój | 17,29 (20,28) m² |
| 7. Pokój | 12,36 (12,74) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Brzozów 7
| Ilość pokoi 6 |
| Pow. użytkowa 142.98 m² |
| Powierzchnia zabudowy 119.69 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 2 stanowiska |
| Technologia murowany |
| Szerokość działki 18.3 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Piwnica z podpiwniczeniem |
| Kubatura 936.8 m³ |
| Rodzaj dachu dwuspadowy |
| Funkcje dodatkowe z pralnią |
| Powierzchnia dachu 209.82 m² |
| Przechowywanie w kuchni spiżarnia |
| Długość działki 20.3 m |
| Wysokość budynku 10.05 m |
| Styl budynku tradycyjny |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Strop żelbetowy |
| Szerokość budynku 10.3 m |
| Kotłownia duża kotłownia |
| Kąt nachylenia dachu 42 ° |
| Kalenica równoległa do drogi |
| Długość budynku 11.7 m |
| Rodzaj garażu w piwnicy |
| Koszty budowy 500-550 tys., tylko z kosztorysem |
| Ilość pokoi 6 |
| Powierzchnia zabudowy 119.69 m² |
| Garaż 2 stanowiska |
| Szerokość działki 18.3 m |
| Typ domu jednorodzinny całoroczny |
| Kubatura 936.8 m³ |
| Funkcje dodatkowe z pralnią |
| Przechowywanie w kuchni spiżarnia |
| Wysokość budynku 10.05 m |
| Liczba łazieniek 2 |
| Strop żelbetowy |
| Kotłownia duża kotłownia |
| Kalenica równoległa do drogi |
| Rodzaj garażu w piwnicy |
| Pow. użytkowa 142.98 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Piwnica z podpiwniczeniem |
| Rodzaj dachu dwuspadowy |
| Powierzchnia dachu 209.82 m² |
| Długość działki 20.3 m |
| Styl budynku tradycyjny |
| Kominek kominek w projekcie |
| Szerokość budynku 10.3 m |
| Kąt nachylenia dachu 42 ° |
| Długość budynku 11.7 m |
| Koszty budowy 500-550 tys., tylko z kosztorysem |
Kupując projekt w technologii murowanej powinieneś budować dom murowany. Zupełna zmiana technologii na szkieletową wymaga przeprojektowania całego budynku ( zmieniają się obciążenia, fundamenty, konstrukcja dachu). Wydamy zgodę na takie przeprojektowanie jednak wiążę się to z dużymi kosztami. Istnieją firmy wykonawcze, które podejmują się zmiany technologii budowy bezpłatnie przy skorzystaniu z ich usług wykonawczych. Zdarza się, że pracownia architektoniczna przygotowuje warianty konkretnego projektu przewidując także inne technologie. Prosimy o sprawdzenie czy istnieje poszukiwana wersja projektu, w zakładce - warianty projektu.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
